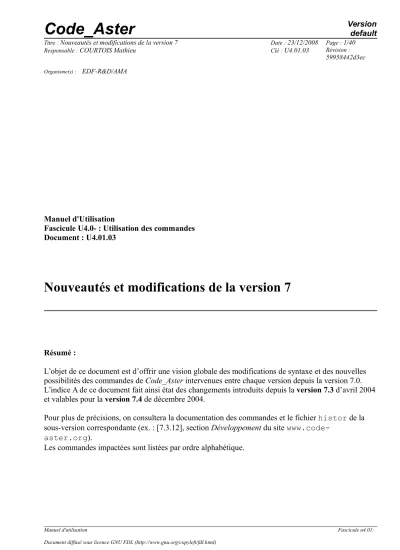

Nouveautés et modifications de la version 7 - Code_Aster

Nous vérifions la cohérence des informations (aire et inertie des poutres multifibres) spécifiées sous les mots-clés BEAM et AFFE_SECT avec la précision spécifiée par ces mots-clés (cf. [7.3.28]). Lors de la résolution d'un problème de contact avec la méthode continue, nous avons le choix entre une formulation en déplacement (valeur DEPL) ou en vitesse (valeur VITE, adaptée numériquement au traitement des chocs) (cf. [7.3.18 ]). Dans le cas de l'alignement symétrique MAIT_ESCL_SYME, il est nécessaire d'avoir une tolérance de projection pour la détection des tours nuls (cf. [7.3.23]).

ITER_MULT_MAXI multiplié par le nombre de nœuds esclaves donne le nombre maximum d'itérations de contact (voir [7.3.23]). Plusieurs mots-clés ont été ajoutés permettant de localiser les forces armées selon leur type et leur portée (APPL_FORC_xxxx, DIRE_FORC_FPLAQ, . UNITE_IMPR_xxxx) (voir [7.3.23]). Amélioration de la méthode Arlequin (voir document de référence) et ajout des mots-clés COND_LIM, COLLAGE, POIDS_GROSSIER, POIDS_FIN (voir [7.3.28]).

Amélioration du calcul FFT en ajoutant la méthode PROL_ZERO, dans laquelle on remplit le signal avec des zéros (cf. [7.3.14]). Pour éviter un conflit avec la sélection d'un disque logique déjà utilisé, DEFI_FICHIER renvoie un numéro de disque libre (cf. [7.3.23]). VISC_ISOT_LINE, puisque le modèle visqueux est déjà utilisé par ROUSS_VISC, le mot-clé a été renommé pour être plus général (cf. [7.3.19]).

A utiliser uniquement dans les commandes de macro, ce mot-clé permet de ne pas émettre d'alerte lorsque l'on tente de supprimer un concept qui n'existe pas (voir [7.3.27]).

IMPR_FONCTION

Vous pouvez également faire appel aux différents drivers dont dispose xmgrace pour produire un fichier prêt à être introduit dans une note de calcul, comme par exemple un fichier POSTSCRIPT, PNG ou JPEG. Ces mots-clés permettent de définir le style de chaque courbe ; vous devez maintenant saisir des nombres entiers. UNIT contient le numéro d'unité logique du fichier dans lequel la courbe est réalisée (fichier .dogr au format AGRAF).

Il faut procéder en deux étapes : restaurer les valeurs avec RECU_FONCTION, puis l'impression proprement dite avec IMPR_FONCTION.

IMPR_RESU

IMPR_TABLE

Omettez simplement le mot-clé NOM_PARA pour sélectionner tous les paramètres du tableau. On peut trier selon N paramètres, en cas d'égalité sur un paramètre, on passe au suivant ; L'ORDRE EST ASCENDANT ou DÉCRIT.

INFO_EXEC_ASTER

LIRE_FONCTION

LIRE_RESU

MACR_ADAP_MAIL / MACR_INFO_MAIL NON_SIMPLEXE modifié

MACR_FIAB_IMPR PARA_SENSI nouveau

MACRO_MISS_3D VERSION nouveau

MECA_STATIQUE

MODE_ITER_INV / MODE_ITER_SIMULT / NORM_MODE SENSIBILITE nouveau

MODI_MAILLAGE

POST_RCCM

STAT_NON_LINE

TEST_FICHIER

2 Nouveautés entre 7.2 et 7.3

Nouvelles commandes

• MACR_FIABILITE
• STANLEY
• TEST_FICHIER

Commandes résorbées

• FACT_INTE_SPEC
• MACR_GOUJ2E_MAIL et MACR_GOUJ2E_CALC

Commandes modifiées

• AFFE_CARA_ELEM
• AFFE_MODELE
• AFFE_CHAR_MECA / AFFE_CHAR_MECA_F GRAPPE_FLUIDE nouveau
• ASSE_MAILLAGE
• CALC_CHAM_ELEM / CALC_ELEM Doublon
• CALC_FATIGUE
• CALC_G_THETA_T
• CALC_NO
• CREA_MAILLAGE /CREA_RESU ECLA_PG nouvelles possibilités
• DEFI_FONCTION
• DEFI_GROUP
• DEFI_MATERIAU
• GENE_FONC_ALEA / GENE_MATR_ALEA / GENE_VARI_ALEA
• IMPR_RESU
• INCLUDE_MATERIAU
• MACR_RECAL POIDS nouveau
• MODI_MAILLAGE SYMETRIE nouveau
• POST_ELEM Nouveau
• POST_K1_K2_K3 TOUT nouveau
• PROJ_CHAMP
• POST_RCCM
• MACRO_CARA_POUTRE RT nouveau résultat
• STAT_NON_LINE / DYNA_NON_LINE ALGO_1D nouveau
• THER_NON_LINE_MO

Il s'agit d'un nouvel élément de couches de renfort qui fonctionne uniquement en membrane, pas de DDL rotatif (voir [7.2.21]). Ces deux commandes dupliquaient la plupart des options calculées, seules quelques options restent dans CALC_CHAM_ELEM (voir [7.2.17]). Ces mots-clés sont liés au nouveau critère adapté aux charges non périodiques ; il s'agit d'un critère d'amplitude variable basé sur un plan critique choisi en fonction du dommage maximum causé (voir [7.2.5]).

Il s'agit d'un critère d'amplitude variable basé sur un plan critique choisi parmi le dommage maximum. Cela permet de spécifier la zone sur laquelle le champ est réduit par élément avant de calculer les valeurs aux nœuds, car des résultats incorrects peuvent être obtenus si un nœud est à la frontière de deux modèles (voir [7.2.7]). On peut désormais exploser un maillage (en créant un élément par point de Gauss) sur une partie seulement d'un maillage ; et donner une épaisseur fictive aux éléments aplatis en 2D.

Les paramètres passés à CREA_MAILLAGE et CREA_RESU doivent être cohérents : les mêmes groupes de mailles sont donnés dans le même ordre (cf. [7.2.25]). Ce modèle comprend deux mesures, une mesure de plasticité mécanique, qui est la mesure CAM_CLAY, et une autre mesure d'eau contrôlée par succion (cf. [7.2.21]). La loi de comportement des dalles en béton armé écrite en efforts généralisés ; élément d'extrémité connecté DKTG (sur grilles TRIA3 et QUAD4) (cf. [7.2.4]).

Le modèle de rupture élastoplastique d'un acier dans lequel la déformation plastique à la rupture dépend de la vitesse de corrosion (cf. [7.2.23]). Loi de comportement viscoélastique pour le fluage axial des tubes guides sous rayonnement (cf. [7.2.1]). Loi de couplage de l'air dissous pour le THM (loi de Henry) qui relie la pression de l'air dissous à la pression de l'air sec (voir [7.2.7]).

La conductivité thermique est désormais définie comme le produit de trois fonctions température (LAMB_T), saturation (LAMB_S) et porosité (LAMB_PHI) plus une constante (LAMB_CT), ainsi que des trois fonctions dérivées (D_LB_T, D_LB_S , D_LB_PHI) (voir [7.2 .dix] ). Permet de prendre la symétrie d'un maillage par rapport à une droite ou à un plan selon la dimension (voir [7.2.16]). On peut maintenant utiliser POST_ELEM après une résolution multiple avec MACRO_ELAS_MULT (cf. [7.2.22]).

3 Nouveautés entre 7.0 et 7.2

• Nouvelles commandes
• CALC_PRECONT
• CREA_TABLE
• DYNA_TRAN_EXPLI
• EXTR_TABLE
• MACR_CABRI_MAIL – MACR_CABRI_CALC
• Commandes résorbées
• Commandes renommées
• Modifications communes à plusieurs commandes
• FOND_FISS remplace FOND, FOND_3D
• Options de préconditionnement du solveur – mot-clé PRE_COND
• Commandes modifiées
• AFFE_CARA_ELEM
• AFFE_CHAR_MECA DDL_POUTRE nouveau
• AFFE_CHAR_MECA_C LIAISON nouveau
• AFFE_CHAR_MECA_F LIAISON nouveau
• AFFE_MATERIAU
• AFFE_MODELE
• CALC_ELEM
• CALC_FATIGUE
• CALC_FONC_INTERP
• CALC_FONCTION ABS nouveau
• CALC_G_THETA_T
• COMB_SISM_MODAL
• CREA_CHAMP OPTION nouveau
• CREA_MAILLAGE COQU_VOLU nouveau
• DEBUT / POURSUITE HDF nouveau
• DEFI_CABL_BP CONE nouveau
• DEFI_GROUP
• DEFI_MATERIAU
• DETRUIRE
• DYNA_LINE_TRAN et DYNA_NON_LINE SENSIBILITE nouveau
• FORMULE
• IMPR_FICO_HOMA
• IMPR_RESU
• IMPR_TABLE
• INCLUDE_MATERIAU
• LIRE_CHAMP INST nouveau
• LIRE_RESU
• MACR_ADAP_MAIL
• MACR_INFO_MAIL
• MECA_STATIQUE INST_FIN nouveau
• MODE_ITER_SIMULT
• MODI_MAILLAGE ORIE_SHB8 nouveau
• MODI_OBSTACLE
• MODI_REPERE
• PROJ_CHAMP
• POST_USURE
• POST_RCCM TYPE_KE nouveau
• PRE_GMSH
• PRE_IDEAS
• STAT_NON_LINE
• TEST_TABLE

De plus, DEFI_FICHIER permet d'accéder à un fichier en précisant son nom système (et pas seulement par son numéro d'unité logique Fortran) (cf. [7.1.16]). Mots-clés introduits pour affecter les caractéristiques de RIGI_PARASOL sur des éléments de type POI1 (cf. [7.0.14]). La valeur par défaut est désormais 'NON', la valeur 'OUI' n'est normalement utilisée que pour pré-tendre les câbles (voir [7.0.13]).

Le calcul de la dérivée de G suit désormais le formalisme standard (mot-clé SENSIBILITÉ) (cf. [7.1.12]). Définit les paramètres de lecture d'une base au format HDF (portable entre machines) (voir [7.1.16]). Définit le groupe de nœuds dans un tunnel décrit par son axe et son rayon (voir [7.0.16]).

Compte tenu de la limitation pour le modèle ENDO_ISOT_BETON, la contrainte maximale en compression simple est ajoutée comme paramètre matériau SYC (cf. [7.0.17]). Ajout d'une relation de comportement pour tenir compte du fluage spécifique du béton (voir [7.0.4]). Le regroupement des paramètres à fournir pour un calcul THM selon la loi de couplage utilisée (voir [7.1.18]).

Cela vous permet d'utiliser les données du catalogue de matériaux avec les millimètres comme unité de longueur (voir [7.0.14]). Permet d'accepter des éléments quadrilatères, hexaédriques et pentaédriques (qui ne sont pas raffinés) dans un maillage soumis à Lobster (voir [7.1.10]). Ajout de l'approche 'COMPLEX' pour aborder le problème des valeurs propres quadratiques, par exemple pour les cas fortement amortis (voir [7.0.12]).

Nouvelle méthode pour le test de convergence par rapport à une valeur de référence définie pour chaque grandeur (voir [7.0.16]).
