Opérateur CALC_ESSAI_GEOMECA

Test de déplacement CISA | Test oedométrique OEDO | Essai isotrope ISOT et conditions d’essai B, C et D : B = | Test drainé DR | Essai ND non drainé C = | M essai monotone | Test cyclique C.

Opérande MATER

Mot-clé COMPORTEMENT

Mot clé CONVERGENCE

Opérande RESI_GLOB_RELA/RESI_GLOB_MAXI

Si RESI_GLOB_RELA et RESI_GLOB_MAXI sont tous deux présents, les deux tests sont effectués.

Opérande ITER_GLOB_MAXI

Mot clé ESSAI_TRIA_DR_M_D

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, EPSI_IMPOSE, NB_INST
• Opérande KZERO
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande NOM_CMP
• Opérande TABLE_REF
• Opérandes COULEUR, MARQUEUR, STYLE

Cet opérande optionnel permet de nommer la liste de concepts produits par la commande macro, qui sera alors de type [table]. Chaque table produite contient les résultats bruts et post-traités d'une simulation de test : la liste TABLE_RESU doit donc avoir la même cardinalité que les listes PRES_CONF et EPSI_IMPOSE. Cet opérande permet de saisir des courbes de référence (par exemple expérimentales) tabulées et stockées sous forme de tableaux, de les superposer aux courbes issues des simulations réalisées sous le mot-clé facteur courant.

Ces courbes de référence sont ensuite incluses dans les fichiers produits par le mot clé GRAPHIC.

Mot clé ESSAI_TRIA_ND_M_D

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, EPSI_IMPOSE, NB_INST
• Opérande BIOT_COEF
• Opérande KZERO
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande NOM_CMP
• Opérande TABLE_REF
• Opérandes COULEUR, MARQUEUR, STYLE

Ce sont tous les composants existants contenus dans les champs SIGM, EPSI et VARI produits par le calcul. Ces composants non prédéfinis seront produits avec la convention de signe standard, c'est-à-dire avec des valeurs négatives en compression. Chaque table contenue dans la liste TABLE_REF doit être créée au préalable à l'aide de l'opérateur CREA_TABLE [U4.33.02] et formatée comme suit.

Cette valeur identifie le type de graphique (et donc le fichier) auquel la courbe de référence doit être ajoutée. abscisse et ordonnée des points de la courbe de référence. Ces opérandes acceptent une liste d'entiers qui permettent de spécifier respectivement la couleur, le type de marqueur et le style des courbes affichées sur le graphique. Les informations codées par chaque entier sont données dans la documentation de XMGRACE U2.51.01. La longueur de la liste doit être égale à celle de PRES_CONF. . fermeture et déformation axiale imposée), d'afficher les résultats obtenus et de les rédiger sous forme de graphiques (au format xmgrace) et/ou de tableaux.

La convention de signe de la géomécanique s'applique aux paramètres d'entrée sous contraintes ou déformations imposées, c'est-à-dire que les valeurs sont positives en compression. Cette convention s'applique également aux variables de sortie prédéfinies, dont la liste complète est la suivante. En revanche, cette convention ne s'applique pas aux variables non prédéfinies demandées en sortie dans NOM_CMP (§ 3.5.7.

Mot clé ESSAI_CISA_DR_C_D

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, GAMMA_IMPOSE, NB_CYCLE, NB_INST,
• Opérande GAMMA_ELAS
• Opérande KZERO
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande NOM_CMP
• Opérande TABLE_REF

PRES_CONF permet de définir la liste des pressions de confinement (strictement positives) qui seront maintenues lors de chaque test. GAMMA_IMPOSE permet de définir la liste des amplitudes (strictement positives) de déformation en cisaillement γ=2εxy de la charge cyclique imposée. Pour chaque pression de confinement PRES_CONF, on effectue autant de simulations qu'il y a d'éléments dans la liste GAMMA_IMPOSE.

Pour chaque pression de confinement, le module de cisaillement maximal du sécant (c'est-à-dire du matériau sain) est déterminé en simulant une pente de déformation en cisaillement imposée (en termes de déformation) dont la valeur finale est GAMMA_ELAS. Chaque tableau réalisé rassemble les résultats bruts de toutes les simulations effectuées pour une même pression de confinement (PRES_CONF), où chaque simulation correspond à un ensemble de colonnes contiguës dont les titres sont tous indexés avec le même entier (indice de la valeur considérée dans la liste GAMMA_IMPOSE Ce tableau contient les valeurs du module de cisaillement sécant normalisé G pour chaque pression de confinement (PRES_CONF).

Cette table correspond au nom du concept donné en dernière position dans la liste TABLE_RESU. Nous présentons ci-dessous un extrait de la table TABRES1 contenant les résultats bruts des simulations effectuées pour la première valeur de PRES_CONF (TABRES2 est construit de la même manière, pour la deuxième valeur de PRES_CONF. Ci-dessous nous présentons également le contenu de la table supplémentaire à TABBILA, une synthèse des post-traitements (G. Gmax et DAMPING) effectués à la fin de toutes les simulations.

Chaque paquet de colonnes contiguës dont les titres sont indexés par le même entier (indice de la valeur considérée dans la liste PRES_CONF) correspond au post-traitement effectué pour une même pression de confinement. Idem au § 3.4.5, sauf que contrairement aux graphiques de niveau 2 qui peuvent être quelconques, les graphiques de niveau 1 doivent être sélectionnés dans la liste.

Mot clé ESSAI_TRIA_ND_C_F

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, SIGM_IMPOSE, NB_CYCLE, NB_INST,

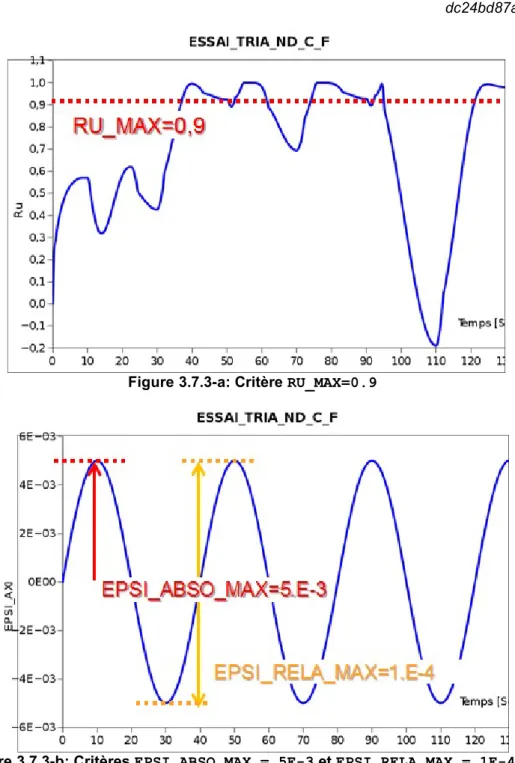

• Opérande CRIT_LIQUEFACTION, VALE_CRIT, ARRET_LIQUEFACTION
• Opérande BIOT_COEF
• Opérande KZERO
• Opérande UN_SUR_K
• Opérande TABLE_RESU
• Opérande GRAPHIQUE
• Opérande NOM_CMP
• Opérande TABLE_REF
• Opérandes COULEUR_NIV1, MARQUEUR_NIV1, STYLE_NIV1,

Et les variables de sortie prédéfinies de Niveau 1 correspondant à des courbes dont les points représentent le résultat d'un test (par exemple, la courbe CRR−Ncyc). SIGM_IMPOSE permet de définir la liste des amplitudes de contraintes effectives axiales de la charge cyclique (avec PRES_CONF le NB_INST permet de définir la discrétisation temporelle de la charge et correspond au nombre de pas de chargement par quart de cycle.

NB_INST_MONO permet de déterminer la discrétisation temporelle de charges monotones à déformation imposée après la détection d'une instabilité et correspond au nombre de pas de charge par quart de cycle. Le nombre de moments doit être suffisamment grand (>100) pour une détection suffisamment précise de l'atteinte du point de consigne de la force. Pour chaque pression de fermeture PRES_CONF, on effectue autant de simulations qu'il y a d'éléments dans la liste SIGM_IMPOSE.

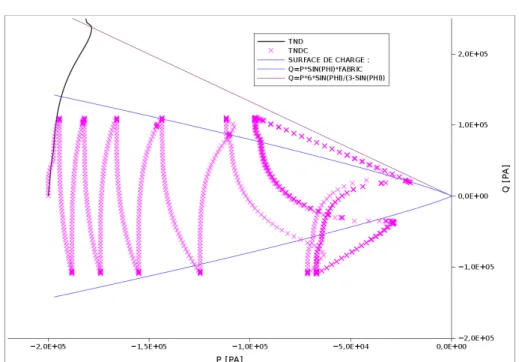

Dans le sable meuble, le contrôle des contraintes dans l'essai entraîne des difficultés pour franchir les deux lignes d'instabilité représentées en bleu sur la figure 3.7.2-c. Avec du sable dense, le problème ne se pose pas car dans ce cas il n'y a pas de contrainte maximale, comme on le voit sur la courbe noire de la figure 3.7.2-b. En effet, chaque tableau réalisé regroupe les résultats bruts de toutes les simulations effectuées pour une même pression confinée (PRES_CONF), dans lequel chaque simulation correspond à un ensemble de colonnes adjacentes dont les adresses sont toutes indexées par le même entier (l'indice de la valeur considérée dans la liste SIGM_IMPOSE.

Nous présentons ci-dessous un extrait de la table TABRES2 contenant les résultats bruts des simulations effectuées pour la deuxième valeur de PRES_CONF. Ci-dessous nous présentons également le contenu du tableau supplémentaire TABBILA, qui résume le post-traitement (nombre de cycles de liquéfaction) effectué à la fin de toutes les simulations.

Mot clé ESSAI_TRIA_DR_C_D

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, EPSI_MAXI, EPSI_MINI, NB_CYCLE, NB_INST
• Opérande EPSI_ELAS
• Opérande KZERO
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande NOM_CMP
• Opérande TABLE_REF
• Opérandes COULEUR_NIV1, MARQUEUR_NIV1, STYLE_NIV1,

Et des variables de sortie prédéfinies de niveau 1 correspondant à des courbes dont les points représentent le résultat d'un test (ex. Ces opérandes permettent de préciser le chargement de chacune des simulations à exécuter sous le mot clé facteur courant, ainsi que sa discrétisation. EPSI_MAXI et EPSI_MINI permettent de déterminer respectivement la liste des déformations axiales maximales et minimales de la charge cyclique imposée.

Contrairement aux tests TRIA_DR_M_D et TRIA_ND_M_D (voir respectivement §3.4 et §3.5), ces listes ne sont pas en bissection et il y a un total. Pour chaque pression de confinement, le module d'Young cyclique équivalent maximum (c'est-à-dire du matériau sain) est déterminé en simulant un cycle de chargement alterné contrôlé en déformation axiale imposée jusqu'à la valeur EPSI_ELAS. Cette valeur doit être telle que le matériau reste dans sa plage d'élasticité (linéaire ou non, selon la relation de comportement utilisée).

Si la valeur d'entrée ne lui permet pas de rester dans le domaine d'élasticité, le code s'arrête avec une erreur fatale. En effet, chaque tableau réalisé réunit les résultats bruts de toutes les simulations exécutées pour une même pression de fermeture (PRES_CONF), dans lesquelles chaque simulation correspond à un ensemble de colonnes contiguës dont les en-têtes sont toutes indexées par le même entier (l'indice de la valeur considérée dans la liste EPSI_.MAXI.E *max du dernier cycle simulé, en relation avec les amplitudes de déformation imposées (EPSI_MAXI.

Pour cet exemple, le tableau ci-dessous précise les résultats de simulation dans les tableaux TABRES1 et TABRES2, ainsi que l'ordre dans lequel ces tableaux sont renseignés. Nous présentons également ci-dessous le contenu de la table supplémentaire TABBILA, dans laquelle le post-traitement E.

Mot clé ESSAI_TRIA_ND_C_D

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, EPSI_MAXI, EPSI_MINI, NB_CYCLE, NB_INST
• Opérande EPSI_ELAS
• Opérande BIOT_COEF
• Opérande KZERO
• Opérande UN_SUR_K
• Opérande RU_MAX
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande TABLE_REF
• Opérandes COULEUR_NIV1, MARQUEUR_NIV1, STYLE_NIV1,

Un tableau supplémentaire résumant les post-traitements effectués à la fin de toutes les simulations est également produit.

Mot clé ESSAI_OEDO_DR_C_F

• Convention de signe des entrées et sorties
• Opérandes PRES_CONF, SIGM_IMPOSE, SIGM_DECH, NB_CYCLE,
• Opérande KZERO
• Opérande TABLE_RESU
• Opérande GRAPHIQUE, PREFIXE_FICHIER
• Opérande NOM_CMP
• Opérande TABLE_REF
• Opérandes COULEUR, MARQUEUR, STYLE

PRES_CONF permet de préciser une liste de pressions initiales de consolidation verticale (strictement positives). SIGM_IMPOSE permet de préciser une liste de valeurs de contraintes axiales imposées (strictement positives et supérieures à SIGM_DECH). SIGM_DECH permet de définir une liste de valeurs (strictement positives) de contraintes de décharge axiale déterminées pour tous les cycles de chargement à une pression initiale de consolidation donnée.

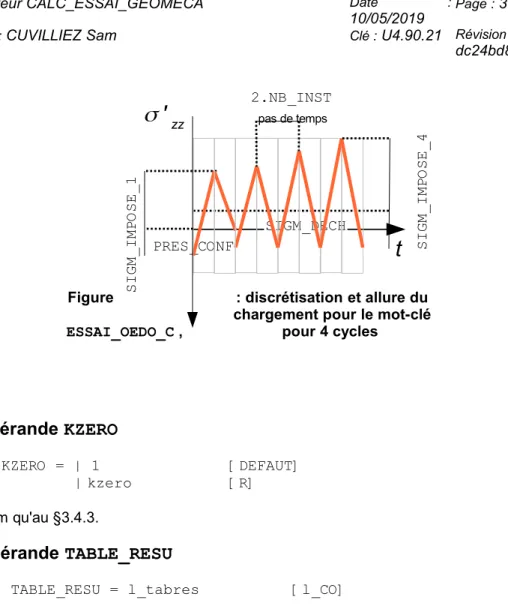

NB_INST permet de définir la discrétisation temporelle de la charge, et correspond au nombre de pas de charge par demi-cycle. Pour chaque pression de consolidation initiale PRES_CONF et chaque contrainte de décharge SIGM_DECH, on exécute autant de cycles qu'il y a d'éléments dans la liste SIGM_IMPOSE. Contrairement aux tests TRIA_DR_M_D et TRIA_ND_M_D (voir respectivement §3.4 et §3.5), ces listes ne sont pas des bijections et un total de simulations map(PRES_CONF)=map(SIGM_DECH) sont effectuées, chaque simulation comprenant des cycles map(SIGM_IMPOSE) .

En effet, chaque tableau réalisé combine les résultats bruts du run de simulation pour une même pression de consolidation initiale (PRES_CONF) et une même valeur de contrainte en fin de déchargement (SIGM_DECH), chaque cycle de cette simulation correspond à une valeur (SIGM_IMPOSE). Le tableau suivant précise pour cet exemple les résultats de simulation contenus dans les tables TABRES1 et TABRES2, ainsi que l'ordre dans lequel ces tables sont renseignées. Nous présentons ci-dessous un extrait du tableau TABRES2 contenant les résultats bruts des simulations effectuées pour la deuxième valeur de PRES_CONF et SIGM_DECH.

Mot clé ESSAI_ISOT_DR_C

Convention de signe des entrées et sorties

Opérandes PRES_CONF, SIGM_IMPOSE, SIGM_DECH, NB_CYCLE,

Opérande TABLE_RESU

Opérande GRAPHIQUE, PREFIXE_FICHIER

Opérande NOM_CMP

Opérande TABLE_REF

Opérandes COULEUR, MARQUEUR, STYLE
