Localisation et description du projet
Localisation et description du site
Plan de restauration

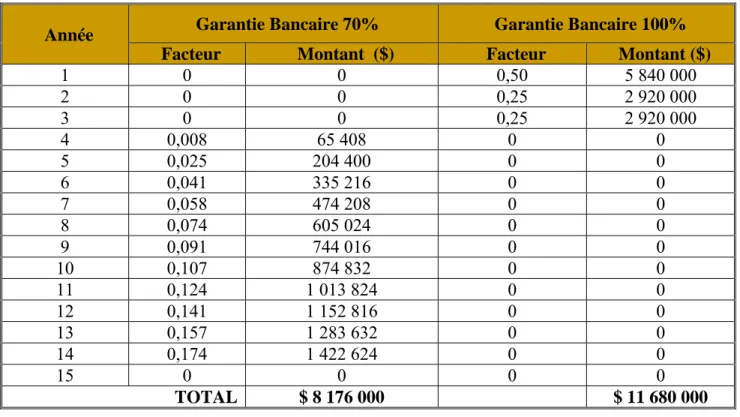

Le montant de la garantie bancaire correspond à 70 % des coûts prévus pour la restauration des zones d'accumulation, selon la loi minière actuellement en vigueur, soit 8 176 000 $. Le plan de restauration proposé répondra adéquatement et respectera les éléments de la directive du le ministère du Développement durable, de l'Environnement et des Parcs (MDDEP - décembre 2010) concernant la restauration des sites miniers.
Structure du rapport
Un suivi de la stabilité des ouvrages et des aspects environnementaux et agronomiques sera réalisé sur une période d'au moins cinq ans après l'arrêt des activités.
Objectifs du plan de restauration
Identification du requérant et des personnes ressources
Requérant
Conseillers techniques
Topographie et climat
Physiologie et géologie régionale
Le substrat rocheux appartient à la province structurale du lac Supérieur, dont la formation remonte au Précambrien. Dans le secteur de la zone minière, la province structurale du Lac Supérieur est en contact avec la province structurale du Grenville à l'est.
Climat
Au nord, au sud et à l'ouest du lac Chibougamau, la structure rocheuse est orientée est-ouest et suit ainsi l'axe des plis. Ce contact géologique correspond approximativement à la limite du bassin versant qui passe à l'est du lac Chibougamau.
Géologie régionale et caractérisation géotechnique
- Substratum rocheux
- Dépôts glaciaires
- Dépôts fluvio-glaciaires
- Dépôts lacustres
- Dépôts organiques
On les retrouve dans la partie nord-est de la zone d'étude sous la forme d'un esker qui s'étend du nord au sud le long du ruisseau Villefagnan. On les retrouve également sous forme d'étalement, dans la partie est de la zone mentionnée, autour du lac Sanac, dans la partie sud-ouest et à l'extrémité sud-est (rivière Boisvert), non loin de l'esker, qui est situé à environ 1 ou 2 kilomètres au sud-est. de la zone d’étude.
Hydrologie et qualité des eaux de surface
Hydrologie régionale
Les dépôts sont souvent saturés d'eau, leur épaisseur peut varier de 1 à 3 mètres et leur compressibilité est élevée.

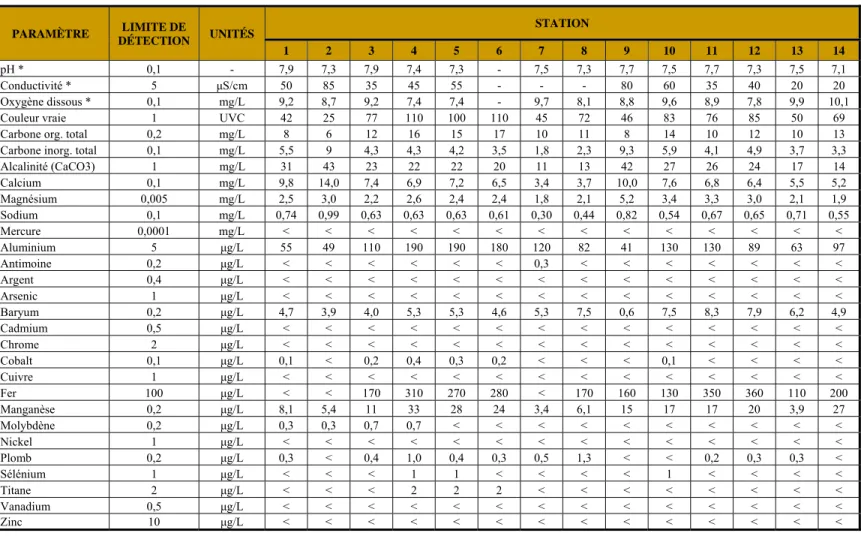

Qualité physicochimique des eaux de surface
Parmi les cations majeurs figurent le calcium (en moyenne 358 eq/L ou 7,2 mg/L) et le magnésium (223 eq/L ou 2,7 mg/L), tout comme le sodium (28 eq/L ou 0,6 4 mg/L), issus de l'altération des roches et la dissolution de minéraux (ferromagnésiens, argiles et amphibolites) avec de l'acide carbonique résultant de la dissolution du dioxyde de carbone. Parmi les 19 métaux traces analysés, plus de la moitié d’entre eux se situent sous la limite analytique de détection à toutes les stations échantillonnées.
Hydrogéologie et qualité des eaux souterraines
Description du contexte hydrogéologique
En général, l’écoulement des eaux souterraines n’est pas significatif en raison de la présence d’unités hydrostratigraphiques à faible perméabilité. Dans cette région, les eaux souterraines s'écoulent radialement autour d'une crête rocheuse orientée nord-est/sud-ouest dans les bassins versants des rivières Boisvert et Armitage.
Unités hydrostratigraphiques
En raison de la faible épaisseur des dépôts meubles, l’aquifère régional est principalement constitué d’un réseau de fractures dans le substrat rocheux. La configuration des unités hydrogéologiques dépend de la répartition des dépôts superficiels, du réseau de failles locales et régionales et des contacts géologiques.
Qualité des eaux souterraines
Cette unité est considérée comme un aquitard, compte tenu de sa minceur, de sa discontinuité et de sa faible conductivité hydraulique. Cette unité est également considérée comme un aquitard, compte tenu de sa finesse, de sa discontinuité et de sa faible conductivité hydraulique.
Qualité de l'air

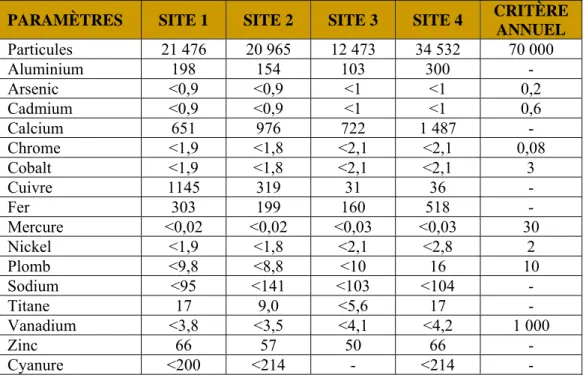

Le tableau 2-4 présente les principaux résultats de l'étude de l'air ambiant selon les critères annuels du ministère de l'Environnement (MDDEP). La plupart des limites de détection fournies par le laboratoire Philip étaient au niveau de 1 ug soit 1000 ng, ce qui a permis de détecter des concentrations de l'ordre de 0,5 ng/m3 avec le volume d'échantillon.
Faune et flore
- Mammifères
- Avifaune
- Amphibiens et reptiles
- Poissons
- Végétation
Le lièvre d’Amérique est probablement le gibier le plus important de la zone d’étude et constitue une proie potentielle pour de nombreux prédateurs. L'ensemble de la superficie de la zone d'étude fait partie du domaine bioclimatique de l'épinette noire à mousses (Thibault et Hotte, 1985), qui est le plus vaste des domaines bioclimatiques du Québec.
Utilisation des terres et socioéconomie - Organisation administrative
- Utilisation du sol et affectation du territoire
- Droits d'utilisation du territoire par les autochtones
- Communauté Crie
- Communauté Innu
- Exploitation des ressources naturelles
- Exploitation forestière
- Exploitation minière
- Activités touristiques
Le secteur de l'ancienne mine est situé à 9 km au sud-ouest de l'exploitation projetée du gisement de fer, de vanadium et de titane de Métaux Black Rock Inc., sur un même bassin versant de la rivière Armitage et du lac Chibougamau, mais dans des sous-bassins versants distincts. . Les activités liées au tourisme et aux vacances se situent au nord du lac Chibougamau et le long de la route no. 167 concentrés.
Survol
Description du projet minier
- Géologie et minéralogie
- Bloc modèle des ressources minières
- Optimisation de la fosse
- Génie minier
- Opération minière
- Haldes
- Besoins en main-d'œuvre

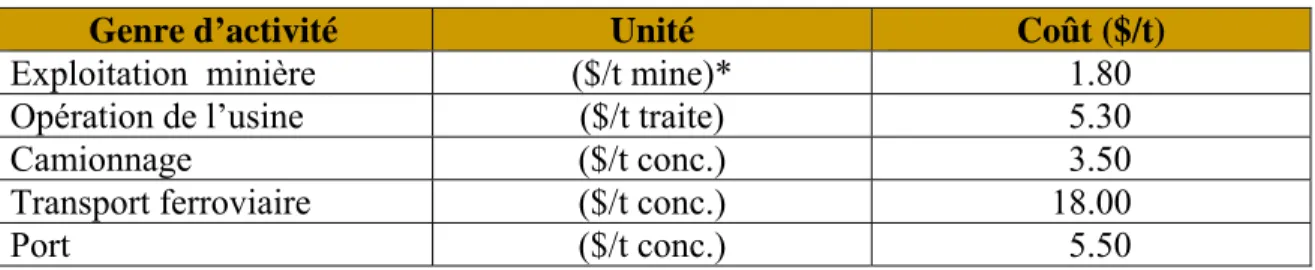

Les autres paramètres retenus pour l'optimisation de la fosse sont : Prix de vente 1 142 $. Le sommet des résidus bruts sera à une altitude de 510 m, et le point le plus bas topographique sera à une altitude de 414 m, pour un dénivelé de 96 m.
Traitement du minerai
Le personnel salarié (superviseurs, ingénieurs, géologues, contremaîtres) atteint un maximum de 54 la première année, puis diminue à 46 la quatrième année pour le reste de la vie de la mine. Le concentré grossier sera envoyé vers un broyeur à boulets afin d'obtenir la meilleure libération de magnétite des autres minéraux et stériles.
Gestion des eaux et résidus
Bilan d'eau de procédé
Pour minimiser le besoin en eau douce, le bilan hydrique est conçu pour maximiser le recyclage de l’eau de procédé. Les pertes d'eau comprennent l'humidité contenue dans les fines, les résidus grossiers et le concentré.
Gestion des eaux sur la propriété BlackRock
La quantité d'eau transférée au bassin de polissage entre les mois de juin et novembre est estimée à 1246 m3/heure. Le bassin de polissage servira de source d’eau pour répondre aux besoins en eau de procédé.
Infrastructures

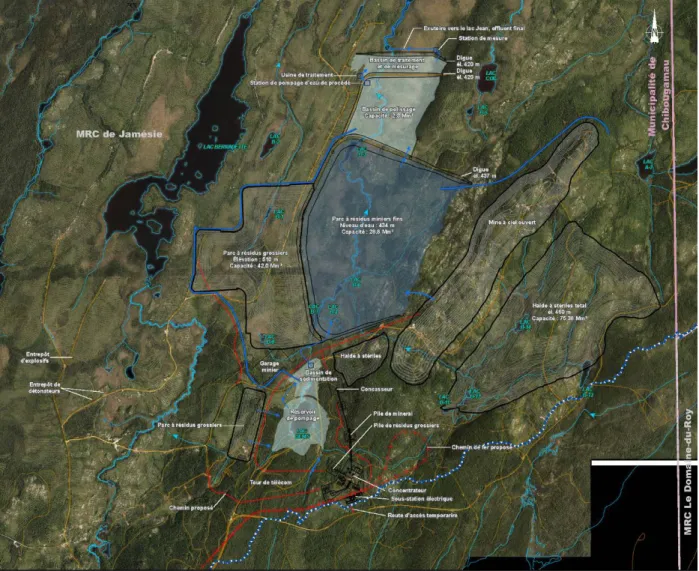

Infrastructures du projet
Le concentré sera transporté par train de la mine jusqu'au chemin de fer du CN, puis transporté par le CN jusqu'aux ports de Québec ou du Saguenay. La distribution d'électricité sur site nécessite plusieurs tensions (kV) différentes. La ligne de transport d'électricité vers la grotte sera de 7,5 kV.
Installation de service
Après la fermeture de la zone minière « Sud-Ouest », l'exploitation pourra se poursuivre dans la zone « Armitage ». Les stériles de la zone « Armitage » pourront ensuite être déposés dans la grotte du gisement « Jugozahod ».
Sécurité des lieux
La stabilité à long terme des remblais et des remblais devrait augmenter en raison de la consolidation du poids propre.
Équipement et machinerie lourde
Bâtiments et infrastructures de surface
Le pont et les ponceaux resteront en place, faisant de l'assiette ferroviaire une route opérationnelle. Le revêtement de la voie ferrée sera démoli pour permettre la repousse de la végétation, les pentes seront nivelées pour prévenir les risques d'érosion et des tranchées seront comblées.
Fosse à ciel ouvert
À la fermeture de la mine, la fosse se remplira d'eau, ce qui aura pour effet d'égaliser la pression interstitielle derrière les parois. Après la fermeture de la mine, la fosse sera entourée de remparts de protection.
Haldes
Stabilité
Les angles finaux des murs de la mine ont été estimés entre 39o et 63o selon les secteurs, soit mur suspendu, mur de fondation et zones de transition. Il ne sera donc pas nécessaire de stabiliser les décharges pendant la fermeture.
Contrôle des eaux
Végétalisation
La revégétalisation des décharges sera réalisée progressivement au cours de l'exploitation, avec la création de niveaux. La revégétalisation des décharges sera réalisée progressivement au cours de l'exploitation, avec la création de niveaux.
Parc à résidus fins

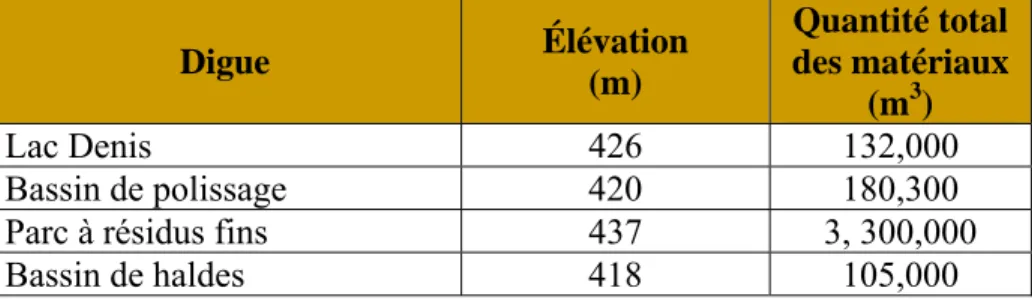

Stabilité des digues
Des analyses de stabilité géotechnique ont été réalisées pour les digues à leur élévation finale à l'aide du logiciel SLOPE/W de Geo-Slope. Aucune intervention ne devrait être requise pour assurer la stabilité des digues à résidus après la fermeture.
Contrôle des eaux
Les paramètres du sol sont basés sur une étude géotechnique du site ainsi que sur la littérature et l'expérience acquise pour les sols de la région. Un facteur de sécurité minimum de 1,3 sous chargement statique et de 1,1 sous chargement dynamique est demandé par le MRNF.
Restauration
Bassin du lac Denis
Aménagement du site
Installations sanitaires
Produits pétroliers, produits chimiques, déchets solides, déchets dangereux, sols et
- Produits pétroliers
- Produits chimiques
- Déchets solides
- Déchets dangereux
- Sols contaminés
Après la cessation des activités minières, il n’y aura plus de déchets dangereux sur le site minier. Le programme de surveillance doit ultimement déterminer la conformité aux diverses lois et réglementations liées à la restauration minière et à la protection de l'environnement.
Intégrité des ouvrages
Parc à résidus
¾ Accès à la fosse et aux piles de pierres grises et aux vestiges bruts taillés dans des blocs de pierre grise. ¾ Des panneaux avertissant du danger (installés et placés autour du puits et aux endroits pouvant donner accès à celui-ci pour assurer la visibilité).
Suivi environnemental
Des prélèvements sont effectués tous les deux mois pendant les deux premières années et tous les trois mois pendant les trois années suivantes. Les paramètres à mesurer pour les échantillons d'eau de surface sont le pH, les métaux (As, Cu, Pb, Zn, Ni et Fe), les matières en suspension, la toxicité et les hydrocarbures, tandis que les eaux souterraines seront analysées pour les métaux (As, Cu, Pb, Zn, Ni). et Fe), hydrocarbures, Ca+2, HCO3 -, K+, Mg+2, Na+, SO4 -, pH et conductivité électrique.
Suivi agronomique
Des échantillons d'eau souterraine seront prélevés à partir de sept (7) puits d'observation situés sur le dessin L11513-20 en annexe A. Toutefois, si une contamination est observée au sol après les travaux de réhabilitation et de fermeture, le programme de surveillance pourra être ajusté.
Événements exceptionnels
Résumé des coûts de restauration
Blackrock consultera la littérature, les universités, les entreprises spécialisées et les organismes provinciaux et fédéraux dans le domaine de l'environnement durable. Fermeture et protection de la mine 25 000 Amas de stériles Transport et installation des morts-terrains 2 560 000.
Coûts pour restauration des aires d'accumulation
Tout incident potentiel sera traité dans le cadre du programme normal de suivi et de surveillance. En cas de suspension temporaire des activités d'une durée supérieure à six mois, un programme de surveillance et de suivi sera mis en place.
Sécurité des lieux
Un tel programme de surveillance et de surveillance est nécessaire pour assurer la sécurité publique, le respect des différentes lois et réglementations liées aux opérations minières et à la protection de l'environnement et enfin pour assurer la protection des actifs de l'entreprise.
Suivi environnemental
Toutefois, si une contamination est observée sur le terrain après la fermeture, le programme de surveillance peut être adapté au besoin réel. ¾ Les eaux de ruissellement seront collectées dans le puisard et mesurées avant d'être rejetées dans l'environnement.
