INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA
MECÁNICA Y ELÉCTRICA
“PROPUESTA DE IMPLANTACIÓN DE UN LABORATORIO DE SIMULACIÓN PARA REDES DE TELECOMUNICACIONES”
TESIS
QUE PARA OBTENER EL TÍTULO DE:
INGENIERO EN COMUNICACIONES Y ELECTRÓNICA
P R E S E N T A N :
BRISEÑO ALVAREZ EDWIN MARIEL LÓPEZ OMAR JORGE
SÁNCHEZ GÓMEZ FIDEL
ASESORES
M. EN C. ERIC GÓMEZ GÓMEZ ING. PEDRO MAGAÑA DEL RIO
“Propuesta de Implantación
de un Laboratorio de
AGREDICIMIENTOS
A MIS PADRES
Gracias por apoyarnos e impulsarnos en los estudios, por todos
aquellos consejos y momentos en los que compartieron con nosotros,
por apoyarnos en nuestras decisiones y darnos la fortaleza en los
momentos difíciles, muchas gracias.
A MIS ASESORES
A mis asesores M. en C. Eric Gómez Gómez y Ing. Pedro Magaña
del Rio, por la enseñanza y todo el tiempo que dedicaron afuera y dentro
del salón de clase y por habernos apoyado en la elaboración de esta
tesis.
AL INSTITUTO POLITECNICO NACIONAL
O B J E T I V O
Índice
• Introducción………. VII
• Antecedentes……….. IX • Capítulo I
Simulador de eventos discretos……….... 2
1.1 Simulación………. 2
1.1.1 Utilidades de la Simulación………. 3
1.1.2 Componentes de la Simulación... 3
1.2 Tipos de sistemas……… 3
1.3 Modelo del sistema ………... 4
1.4 Simulación de eventos discretos……… 4
1.5 Simuladores de redes de datos ………. 4
1.6 Simuladores y Sus Características ……… 5
1.7 Tablas Comparativa de Algunos Simuladores……….. 8
1.8 Simulador NS-2 (Network Simulator 2)……….. 10
1.8.1 Diseño del Simulador NS-2……….. 11
• Capítulo II Instalación del sistema operativo Linux red hat Enterprise 5………. 13
2.1 Introducción al Sistema Operativo Red Hat Enterprise Linux 5…… 13
2.2 Características Principales del Sistema Operativo ….(Red Hat Enterprise 5)………... 13
2.2.1 Características del Núcleo de Linux (Kernel ) y su Rendimiento……….. 13
2.2.2 Nuevas Mejoras en la Seguridad de Linux……….. 14
2.2.4 Características de Entorno de Escritorio………. 14
2.2.5 Características de Entorno de desarrollo……… 15
2.2.6 Nuevas características de Almacenamiento……….. 15
2.2.7 Herramientas nuevas que se brindan de Administración….. 15
2.2 Instalación del Sistema Operativo Red Hat Enterprise Linux 5……. 16
• Capítulo III Instalación del simulador Network Simulator ns2………. 54
3.1 Introducción al Simulador Network Simulator 2……… 54
3.1.1 Redes Cableadas……….. 55
3.1.2 Redes Inalámbricas……….. 56
3.1.3 Implementación de Protocolos en el Network Simulator 2… 56 3.2 Instalación del Simulador (Network Simulator 2)……….. 56
• Capítulo IV Características y Funcionamiento de un script básico……… 63
4.1 Objeto Planificador de Evento………. 63
4.2 Objeto Componente de Red………. 64
4.3 Modulo de Ayuda de Configuración de Red……… 66
4.4 Trafico CBR y FTP……… 67
4.5 Ejecución de un Script……… 67
4.6 Funcionamiento de un Script……… 68
4.7 Código del Programa……….. 69
4.8 Características del Archivo de Traza………. 72
• Conclusiones………. 76
• Anexos………. 78
• Glosario……… 83
INTRODUCCION
La simulación es el proceso de diseñar un modelo de un sistema real y llevar a término experiencias con él y representar un escenario determinado, con la finalidad de comprender el comportamiento del sistema o evaluar nuevas estrategias dentro de los límites impuestos por un cierto criterio o un conjunto de ellos para el funcionamiento del sistema.
La simulación nos sirve para poder analizar un sistema, permite capacitar y entrenar a los participantes en un entorno muy similar al real. En él se pueden analizar opciones, ejecutar procedimientos, tomar decisiones, y equivocarse las veces necesarias para aprender de los errores.
ANTECEDENTES
En esta institución la enseñanza práctica de redes de telecomunicaciones se encuentra con una gran dificultad, la de construir topologías variadas en un laboratorio con el equipo existente. Este vacío se intenta llenar con la propuesta de utilizar un software de simulación. No obstante, la mayoría de los simuladores existentes tienen escasas cualidades didácticas, son muy limitados para los fines que se persiguen en nuestra institución o tienen un costo no accesible.
C
APÍTULO I
|
“Simulador de
CAPITULO I SIMULADOR DE EVENTOS DISCRETOS
La enseñanza efectiva del tema Redes de Datos requiere experimentación, con varios objetivos imprescindibles: ubicar al estudiante en la capa de protocolos en la que se encuentra, visualizar las características de hosts, enlaces y puertos, analizar su comportamiento en diferentes topologías y situaciones, verificar y los diferentes algoritmos implicados, examinar situaciones límite de retardos y pérdidas, comprobar los problemas de ruteo, verificar el comportamiento de las diferentes soluciones de ruteo dinámico, por nombrar sólo situaciones comunes. La experimentación libre o guiada con redes simples o medianamente complejas es un siguiente paso. Resulta muy difícil disponer de laboratorios con equipamiento adecuado y horario suficiente para un número creciente de estudiantes, tanto por costo como por disponibilidad locativa.
Por otra parte, aún cuando se cuente con un laboratorio de redes, es difícil que el estudiante pueda disponer del mismo cuando le sea necesario en su proceso de aprendizaje. Un simulador, si bien no puede sustituir el trabajo directo con los equipos, puede proveer en cambio facilidad de acceso, manejo de topologías complejas, rapidez en el armado y visualización gráfica de desempeño, análisis de encolamiento y pérdidas de paquetes, adaptaciones de ruteo por saturación o caída de un enlace y un sinnúmero de situaciones que, si bien no son reales, emulan de cerca la realidad.
El uso de simuladores permite, además, el estudio y la práctica a domicilio, algo no menor en aulas saturadas con disponibilidad de equipamiento escasa y sobre utilizada.
1.1 Simulación
La simulación es una imitación del funcionamiento de un proceso real con el tiempo que necesita un modelo del sistema para generar una historia artificial de
sucesos en el sistema y sus repercusiones. La simulación se realiza a mano o con la ayuda software.
Estado del Sistema: grupo de variables necesarias para describir el sistema en un momento cualquiera, en relación con los objetivos del estudio.
Evento: suceso instantáneo que puede cambiar el estado del sistema.
1.1.1 Utilidades de la Simulación
Dentro de las utilidades que se pueden encontrar empleando la simulación son algunas de las siguientes:
• Contestar a preguntas tipo “que si” sobre el sistema real • Estudio de sistemas en fase de diseño de forma ideal.
• Si el modelo es muy simple se puede resolver matemáticamente, no se necesita simular.
• Modelos realistas son demasiado complejos para una solución analítica.
1.1.2 Componentes de la Simulación Los componentes de la simulación son:
• Entidad: Un objeto de interés en el sistema. • Atributo: Propiedad de una entidad.
• Actividad: Un periodo de tiempo de una longitud especificada.
1.2 Tipos de sistemas
A continuación se mencionaran dos tipos de sistemas:
• Sistema discreto Las variables de estado cambian solo en un conjunto discreto de puntos en el tiempo.
1.3 Modelo del sistema
El modelo del sistema particularmente debe contener las siguientes características:
• Simplificación del sistema, esto se utiliza cuando se tienen sistemas muy extensos en cuanto al número de componentes.
• Considera solo los aspectos que afectan al problema en estudio.
• Debe ser lo suficientemente detallado para poder obtener conclusiones que apliquen al sistema real.
1.4 Simulación de eventos discretos
La simulación de eventos discretos es el conjunto de relaciones lógicas, matemáticas y probabilísticas que integran el comportamiento de un sistema bajo estudio cuando se presenta un evento determinado. En este tipo de simulación las variables de estado cambian solo en un conjunto discreto de puntos en el tiempo, se emplean métodos numéricos en vez de métodos analíticos y el modelo se “corre” en vez de “resolverse”.
La utilización más usual es combinar ambas metodologías para formar un simulador híbrido con el fin de proveer un desempeño aceptable en términos de velocidad pero manteniendo la precisión en áreas críticas.
1.5 Simuladores de redes de datos
Entre las cualidades requeridas de un simulador para la enseñanza se destacan:
• Facilidad de manejo, tanto para el diseño de topologías como para la configuración de parámetros.
• Visualización gráfica de la topología, de la variación de valores en distintos puntos (pérdidas, largo de cola, tiempo de retorno), rutas, trayectorias de paquetes y pérdidas.
1.6 Simuladores y sus Características
Se mencionan algunos simuladores de redes de telecomunicaciones y sus características.
• CNet v2.0.10. Permite experimentar con diferentes protocolos y topologías consistentes en combinaciones de enlaces punto a punto y segmentos Ethernet IEEE 802.3. Presenta una buena interfaz gráfica de usuario. Se puede instalar en las plataformas “Linux, Unix DEC-OSF/1, FreeBSD, NetBSD, SunOS 4.x, Solaris 5.x, y SGI IRIX (Rel. 5 o 6)”, pero no en MS Windows ni Apple MacIntosh.
En la figura 1.1 se muestra un ejemplo del ambiente grafico del simulador.
Fig. 1.1 Simulación en Cnet

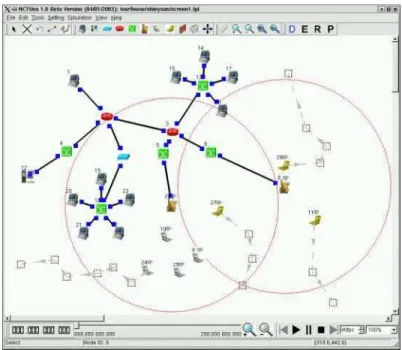

Fig. 1.2 Simulación en NCTUns
• OpNet. Fue desarrollado en el MIT (Instituto Tecnológico de Massachusetts), tuvo su primera versión comercial en 1987. Ofrece múltiples
capacidades de simulación, animación y análisis. Los modelos pueden ser transferidos sin modificación entre plataformas Windows 2000, XP, Linux y Sun Solaris. En la figura 1.3 se muestra un ejemplo de simulación en el
software OpNet.
• CCNA, Es un software de autoestudio, de Cisco. Es un producto comercial orientado al manejo de los equipos de sus fabricantes y a los exámenes de certificación. Este simulador permite una red con hasta 200 routers y switches,
soporta 45 modelos de router y contiene más de 100 propuestas de trabajos
de laboratorio.

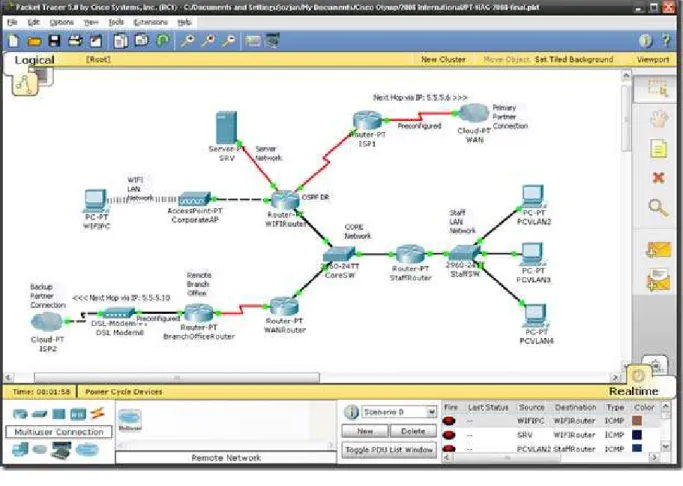

En la figura 1.4 se puede observar el ambiente grafico del simulador CCNA.

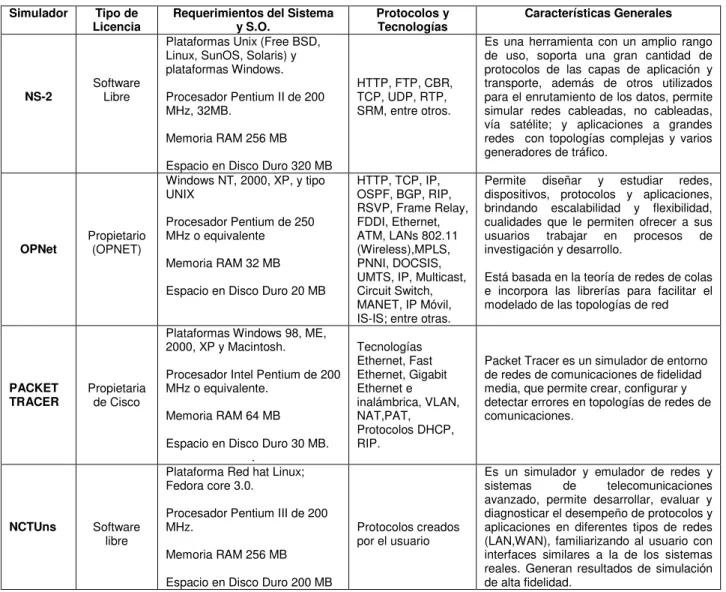

1.7 Tablas Comparativa de Algunos Simuladores
Simulador Tipo de
Licencia Requerimientos del Sistema y S.O. Protocolos y Tecnologías Características Generales
NS-2 Software Libre
Plataformas Unix (Free BSD, Linux, SunOS, Solaris) y plataformas Windows.
Procesador Pentium II de 200 MHz, 32MB.
Memoria RAM 256 MB
Espacio en Disco Duro 320 MB
HTTP, FTP, CBR, TCP, UDP, RTP, SRM, entre otros.
Es una herramienta con un amplio rango de uso, soporta una gran cantidad de protocolos de las capas de aplicación y transporte, además de otros utilizados para el enrutamiento de los datos, permite simular redes cableadas, no cableadas, vía satélite; y aplicaciones a grandes redes con topologías complejas y varios generadores de tráfico.
OPNet Propietario (OPNET)
Windows NT, 2000, XP, y tipo UNIX
Procesador Pentium de 250 MHz o equivalente
Memoria RAM 32 MB
Espacio en Disco Duro 20 MB
HTTP, TCP, IP, OSPF, BGP, RIP, RSVP, Frame Relay, FDDI, Ethernet, ATM, LANs 802.11 (Wireless),MPLS, PNNI, DOCSIS, UMTS, IP, Multicast, Circuit Switch, MANET, IP Móvil, IS-IS; entre otras.
Permite diseñar y estudiar redes, dispositivos, protocolos y aplicaciones, brindando escalabilidad y flexibilidad, cualidades que le permiten ofrecer a sus usuarios trabajar en procesos de investigación y desarrollo.
Está basada en la teoría de redes de colas e incorpora las librerías para facilitar el modelado de las topologías de red
PACKET
TRACER Propietaria de Cisco
Plataformas Windows 98, ME, 2000, XP y Macintosh.
Procesador Intel Pentium de 200 MHz o equivalente.
Memoria RAM 64 MB
Espacio en Disco Duro 30 MB. . Tecnologías Ethernet, Fast Ethernet, Gigabit Ethernet e inalámbrica, VLAN, NAT,PAT, Protocolos DHCP, RIP.
Packet Tracer es un simulador de entorno de redes de comunicaciones de fidelidad media, que permite crear, configurar y detectar errores en topologías de redes de comunicaciones.
NCTUns Software
libre
Plataforma Red hat Linux; Fedora core 3.0.
Procesador Pentium III de 200 MHz.
Memoria RAM 256 MB
Espacio en Disco Duro 200 MB
Protocolos creados por el usuario
Es un simulador y emulador de redes y sistemas de telecomunicaciones avanzado, permite desarrollar, evaluar y diagnosticar el desempeño de protocolos y aplicaciones en diferentes tipos de redes (LAN,WAN), familiarizando al usuario con interfaces similares a la de los sistemas reales. Generan resultados de simulación de alta fidelidad.

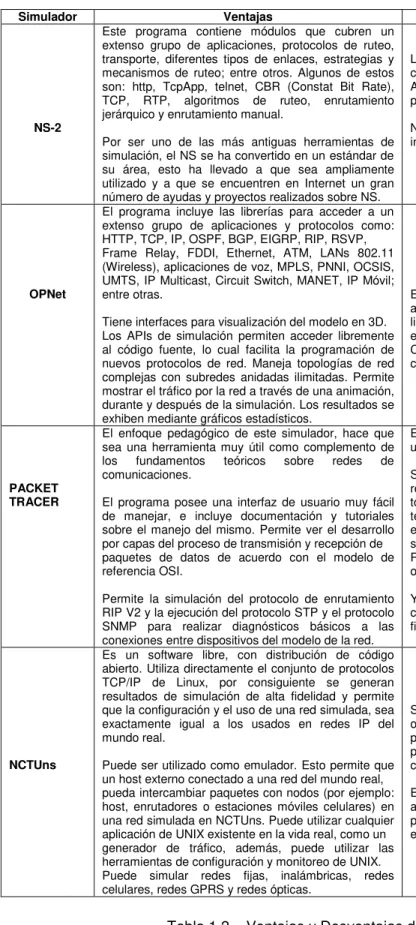

Simulador Ventajas Desventajas
NS-2
Este programa contiene módulos que cubren un extenso grupo de aplicaciones, protocolos de ruteo, transporte, diferentes tipos de enlaces, estrategias y mecanismos de ruteo; entre otros. Algunos de estos son: http, TcpApp, telnet, CBR (Constat Bit Rate), TCP, RTP, algoritmos de ruteo, enrutamiento jerárquico y enrutamiento manual.
Por ser uno de las más antiguas herramientas de simulación, el NS se ha convertido en un estándar de su área, esto ha llevado a que sea ampliamente utilizado y a que se encuentren en Internet un gran número de ayudas y proyectos realizados sobre NS.
La configuración de las simulaciones a través de código, hace que sea mayor el tiempo de desarrollo. Además también se incrementa el tiempo necesario para el aprendizaje del software.
NS requiere varios componentes adicionales instalados para su correcto funcionamiento.
OPNet
El programa incluye las librerías para acceder a un extenso grupo de aplicaciones y protocolos como: HTTP, TCP, IP, OSPF, BGP, EIGRP, RIP, RSVP, Frame Relay, FDDI, Ethernet, ATM, LANs 802.11 (Wireless), aplicaciones de voz, MPLS, PNNI, OCSIS, UMTS, IP Multicast, Circuit Switch, MANET, IP Móvil; entre otras.
Tiene interfaces para visualización del modelo en 3D. Los APIs de simulación permiten acceder libremente al código fuente, lo cual facilita la programación de nuevos protocolos de red. Maneja topologías de red complejas con subredes anidadas ilimitadas. Permite mostrar el tráfico por la red a través de una animación, durante y después de la simulación. Los resultados se exhiben mediante gráficos estadísticos.
Es un software propietario, lo cual lo hace costos para ambientes universitarios. Es necesario obtener la licencia para poder utilizar el software, ya que no existen versiones académicas o de prueba. Complicada determinación de los intervalos de confianza. El tiempo de aprendizaje es elevado.
PACKET TRACER
El enfoque pedagógico de este simulador, hace que sea una herramienta muy útil como complemento de los fundamentos teóricos sobre redes de comunicaciones.
El programa posee una interfaz de usuario muy fácil de manejar, e incluye documentación y tutoriales sobre el manejo del mismo. Permite ver el desarrollo por capas del proceso de transmisión y recepción de paquetes de datos de acuerdo con el modelo de referencia OSI.
Permite la simulación del protocolo de enrutamiento RIP V2 y la ejecución del protocolo STP y el protocolo SNMP para realizar diagnósticos básicos a las conexiones entre dispositivos del modelo de la red.
Es un software propietario, y por ende se debe pagar una licencia para instalarlo.
Solo permite modelar redes en términos de filtrado y retransmisión de paquetes. No permite crear topologías de red que involucren la implementación de tecnologías diferentes a Ethernet; es decir, que con este programa no se pueden implementar simulaciones con tecnologías de red como Frame Relay, ATM, XDSL, Satelitales, telefonía celular entre otras.
Ya que su enfoque es pedagógico, el programa se considera de fidelidad media para implementarse con fines comerciales.
NCTUns
Es un software libre, con distribución de código abierto. Utiliza directamente el conjunto de protocolos TCP/IP de Linux, por consiguiente se generan resultados de simulación de alta fidelidad y permite que la configuración y el uso de una red simulada, sea exactamente igual a los usados en redes IP del mundo real.
Puede ser utilizado como emulador. Esto permite que un host externo conectado a una red del mundo real, pueda intercambiar paquetes con nodos (por ejemplo: host, enrutadores o estaciones móviles celulares) en una red simulada en NCTUns. Puede utilizar cualquier aplicación de UNIX existente en la vida real, como un generador de tráfico, además, puede utilizar las herramientas de configuración y monitoreo de UNIX. Puede simular redes fijas, inalámbricas, redes celulares, redes GPRS y redes ópticas.
Solamente funciona en sistemas Fedora core 3, para otras distribuciones de Linux es necesario hacer pruebas y configuraciones adicionales. Existe muy poca información sobre el funcionamiento y configuración del software.
El anterior punto lleva a que sea mayor el tiempo de aprendizaje del simulador. El servicio de soporte proporcionado por los autores del proyecto NCTUns es deficiente y en algunas ocasiones no funciona.
1.8 Simulador NS-2 (Network Simulator 2)
El simulador de redes de datos NS-2 (Network Simulator 2) es una herramienta fácil de usar donde puede definirse una amplia gama de topologías fijando los respectivos parámetros de enlaces, colas e interfaces, correr una simulación, ver en animación el movimiento de paquetes, registrar los resultados para su análisis y visualización posterior. Es además una herramienta de experimentación e investigación para la enseñanza de las Telecomunicaciones.
NS-2 es un simulador de eventos discretos orientado a la investigación en redes. Soporta simulación de TCP, ruteo, y protocolos de multidifusión (multicast) sobre redes cableadas o inalámbricas. Dispone de dos jerarquías de clases: compiladas en C++ para una simulación eficiente y scripts de usuario en OTcl para
definir la topología, los protocolos y las aplicaciones que se desea simular. Deben bajarse diversos paquetes y las fuentes para compilar. El conjunto de paquetes necesario requiere 320 MB para la compilación. Puede trabajar en sistemas operativos como FreeBSD, Linux, SunOS y Solaris; también puede trabajar en MS Windows mediante Cygwin. Escenarios simples deben correr en una máquina media,
pero escenarios grandes pueden requerir grandes cantidades de memoria. Las animaciones requieren el paquete adicional NAM (Network Animator). NS-2 es universalmente aceptado como simulador de prueba para investigación en redes.
1.8.1 Diseño del Simulador NS-2
NS (Network Simulator) fue construi simulación a través d describe una topología de red escribiendo scripts con extensión “.tcl” y a continuación, el programa principal de NS-2 simula la topología con los parámetros especificados. En la figura 1.5 se muestra el animador grafico (NAM), del NS-2.
C
APÍTULO II
|
“Instalación
del Sistema Operativo
Red Hat Enterprise Linux
CAPITULO II Cómo instalar Linux Red Hat Enterprise 5
2.1 Introducción al Sistema Operativo Red Hat Enterprise Linux 5
Red Hat Enterprise Linux 5 contiene más de 1200 componentes y que tiene un gran número de nuevas características que cubren todos los aspectos, para reducir los costos, mientras se mejora la flexibilidad operativa en toda la infraestructura informática.
Además cuenta con herramientas de desarrollo de aplicación mejoradas donde se pueden agregar códigos y mejoras para aplicaciones futuras y desarrollo de diferentes proyectos informáticos.
Linux es conocido como un sistema operativo muy seguro. Red Hat ha extendido la ventaja de seguridad de Linux al desarrollar un esquema de defensa en capas para mantener la seguridad de las computadoras de escritorio.
Red Hat Enterprise Linux incluye las aplicaciones de escritorio más populares. Estas aplicaciones tienen todas las funciones e interfaces intuitivas que hacen a los usuarios productivos casi sin necesidad de capacitación.
Y todas estas aplicaciones son completamente interoperables con sus contrapartes de Microsoft. Esto significa que usted puede crear, ver y editar e-mails, videos, audio o documentos con formato de Microsoft y nivelar las inversiones que usted ya ha realizado.
Creando una experiencia al usuario donde todo "simplemente funcione". Esto implica mejoras importantes en todo, desde OpenOffice y Firefox hasta el trabajo en
red, soporte de laptop, soporte periférico, gráficos, multimedia etc.
2.2 Características Principales del Sistema Operativo (Red Hat Enterprise 5)
2.2.1 Características del Núcleo de Linux (Kernel ) y su Rendimiento
• Basado en el Kernel Linux 2.6.18.
• Soporte para procesadores de doble núcleo (multi-core).
• Amplia variedad de soporte para hardware nuevo.
• Numerosas mejoras para grandes sistemas de multi-procesamiento simétrico (SMP).
• Administración de buffer y Fragmentación IPv4/IPv6.
• Programadores I/O dinámicamente conmutables por cola.
2.2.2 Nuevas Mejoras en la Seguridad de Linux
• Las mejoras de la arquitectura de seguridad integrada (SELinux) incluyen políticas objetivo y seguridad de nivel múltiple para todos los servicios.
• Directorio integrado y capacidades de seguridad.
• Mejoras en los Protocolos de Seguridad de internet (IPSEC) para la seguridad y el rendimiento.
• Las mejoras de Actualización de seguridad (ExecShield), aumentan las defensas contra los hackers.
• Las nuevas herramientas de auditoría brindan una importante nueva búsqueda/informe y monitoreo en tiempo real.
2.2.3 Características en Redes de Telecomunicaciones e Interoperabilidad
Algunas características en Redes de telecomunicaciones (Networking) e interoperabilidad en el software RHEL son las siguientes:
• Las mejoras de almacenamiento en red incluyen el soporte iSCSI , Autofs y FS-Cache
• Mejoras en conformidad y soporte IPv6
• Mejor integración de Microsoft Active Directory y archivo/impresión de Microsoft
2.2.4 Características de Entorno de Escritorio
• Las mejoras de escritorio brindan herramientas actualizadas de configuración, aplicaciones y soporte de laptop
• Mejor soporte ACPI con herramientas tales como suspender al disco
• Soporte multimedia integrado
• Mejor soporte de hardware plug and play (cámaras, impresoras, escáners, etc)
• Network Manager brinda una configuración de red automática con cables (wired) y sin cables (wireless)
2.2.5 Características de Entorno de desarrollo
• Herramientas de desarrollo de aplicación mejoradas que incluyen el perfilador SystemTap y el depurador Frysk
• GCC 4.1 y cadena de herramientas glibc 2.4
2.2.6 Nuevas características de Almacenamiento
• El soporte para root device multipath IO mejora la disponibilidad
• Única Versión de sistema/guest de Red Hat Global File System incluida en el producto base
• Soporte de encriptación de datos del dispositivo de bloque
2.2.7 Herramientas nuevas que se brindan de Administración
• Las numerosas mejoras del instalador simplifican la configuración del sistema
2.2 Instalación del Sistema Operativo Red Hat Enterprise Linux 5
Para iniciar la instalación del sistema operativo se requiere del software Linux Red Hat Enterprise Server 5, que puede estar contenido en un DVD. Es indispensable colocar el DVD en la unidad de DVD-ROM y reiniciar el equipo para que se inicie la instalación desde la unidad. Si tiene correctamente configurada la secuencia de arranque de la BIOS, el sistema iniciara desde el DVD de Red Hat, mostrando esta ventana:
Una de las ventajas que tiene la instalación del sistema operativo es poder seleccionar el idioma que desee utilizar durante el proceso de instalación, posteriormente se debe hacer un clic en "Next":
El asistente de instalación de Linux Red Hat Enterprise le mostrará las unidades de la partición seleccionada para la instalación, en el cual podrá seleccionar la unidad donde desee instalar Linux Red Hat y haga un clic en "Nuevo":
En la opción "Punto de montaje" no se asigna nada, en la opción "Tipo de sistema de archivos" seleccionar "swap", en la opción “Tamaño” introduzca el total libre restante, en este caso 1192MB, Se marcara "Tamaño fijo" y haga un clic en "Aceptar":
A continuación indicar en qué partición se desea instalar el gestor de arranque GRUB que será el encargado de seleccionar entre los diferentes sistemas operativos que tenga instalados. Por ejemplo, si se tiene Windows instalado en el mismo equipo, GRUB lo detectará y le permitirá acceder a este sistema operativo. Se puede desactivar GRUP marcando "No se instalará ningún gestor de arranque", en cuyo caso el equipo arrancará en el sistema operativo que haya en la unidad principal. Desde esta ventana del asistente de instalación de Linux Red Hat Enterprise también se pueden añadir a la lista de selección de sistemas operativos con lo que se podrá arrancar el equipo con más elementos de forma manual, para ello haga un clic en "Añadir":
Para identificar el sistema operativo se deberá indicar una "Etiqueta", será la forma de identificarlo en la lista que aparecerá en el arranque del sistema GRUB y seleccionar también el dispositivo (unidad - partición) en el que se encuentre, por ejemplo "/dev/sda2".
Posteriormente asignar una contraseña para el gestor de arranque marcando "Usar la contraseña del gestor de arranque". Si se requiere configurar el gestor de arranque más detalladamente marcar "Configurar las opciones del gestor de arranque" y haga un clic en "Siguiente" para continuar:
Un ejemplo, donde se quiere instalar el gestor de arranque:
• En el disco secundario, en el primer sector de la partición de inicio de este disco.
Siempre es recomendable instalar el gestor de arranque en la unidad principal, en el MBR.
Si son usuarios expertos y quiere que se indiquen parámetros de arranque del kernel se introducen en "Parámetros generales del kernel":
Si dispone de un servidor de DHCP (Protocolo de Control de Host Dinámico)
en la red podrá marcar la opción "Utilizar la configuración de IP dinámica (DHCP)”, en cuyo caso de que no haya que configurar nada más, pues será el servidor de
DHCP de la red el encargado de asignar la puerta de enlace, la dirección IP
(Protocolo de Internet), la máscara de red y las DNS (Servidor de Nombre de
Dominio) para el equipo. En el caso que no se disponga de un servidor DHCP o bien
de que se asigne la IP de forma manual, quite la opción "Utilizar la configuración de
Se tiene la opción de personalizar una instalación pre-configurada por defecto, incluyendo los paquetes necesarios para "Desarrollo de software" o "Servidor de web". Se podrán personalizar los paquetes y software a instalar, eligiendo la opción "Personalizar ahora":
En la opción "Servidores" también se pueden seleccionar paquetes útiles para usar con MySQL, con PostgreSQL, Servidor FTP (Protocolo de Transferencia de
Posteriormente inicia la copia de los archivos necesarios para el sistema Linux Red Hat Enterprise Server 5:
El sistema se reiniciará:
Linux incluye un cortafuegos que en este punto de la instalación puede activar o desactivar, de acuerdo con las necesidades.
A continuación se configura el servicio "SELinux" (Security Enhanced Linux - Linux con Seguridad Mejorada). Es un servicio de Linux Red Hat que provee de un control de seguridad adicional al disponible en el tradicional sistema Linux. Este servicio puede estar en modo "Deshabilitado" (no tendrá efecto), "Obediente" (avisará de las posibles situaciones de inseguridad) o "Permisivo":
Para configurar y probar la tarjeta de sonido del equipo. Hacer un clic en el botón de Play para probar la tarjeta de sonido:
Para iniciar una sesión en el sistema operativo Red Hat Enterprise 5, se debe introducir el nombre de usuario.
Pedirá la contraseña del usuario anterior:
Linux Red Hat Enterprise 5 tendrá este aspecto recién instalado:
C
APÍTULO III
|
“Instalación
CAPITULO III INSTALACIÓN BÁSICA DEL NS-2 3.1 Introducción al Network Simulator 2
NS-2 o Network Simulator-2 es un simulador de eventos discretos cuya elaboración se inició en 1989 con el desarrollo de REAL Network Simulator.
Probablemente una de las principales razones que explican su éxito es el hecho de que la distribución posee licencia GPL (Licencia Publica General), condición que
impulsa el desarrollo libre del mismo. Inicialmente, NS-2 fue ideado para redes fijas, sin embargo, el grupo Monarch de CMU desarrolló una ampliación para el análisis de redes inalámbricas donde se incluyen las principales propuestas de redes, así como de redes WLAN (Wireless Local Area Networks).
El Network Simulator se apoya en dos lenguajes de programación para su correcto funcionamiento. Por un lado, el usuario introduce las especificaciones del escenario que desea analizar a través del lenguaje OTcl, versión extendida de Tcl (tool command language). Por otro lado, la implementación de los protocolos se
encuentra en el lenguaje de programación C++. Como resultado de la simulación, se pueden obtener datos matemáticos para un estudio posterior o bien, trazas específicas para visualizarlas en la herramienta NAM (Simulación grafica) del NS.
A la hora de abordar la implementación de un protocolo en el NS-2, es necesario seguir los siguientes pasos:
Implementación del protocolo a analizar mediante la incorporación de código en C++ y OTcl dentro del ambiente de NS-2.
Descripción de la simulación mediante OTcl. En esta sección, el alumno detalla el escenario a simular. Para ello, debe manejar su conocimiento en medios de propagación, en protocolos a distintos niveles, en limitaciones de cableados, etc.
Ejecución de la simulación. La ejecución de una simple simulación en NS-2 se limita en hacer funcionar el comando NS seguido del archivo donde se encuentra la descripción de la simulación. Si el objetivo fuese analizar el impacto de la configuración de ciertos parámetros dentro de los protocolos, el alumno puede desarrollar un script para automatizar la simulación de diversos escenarios variando

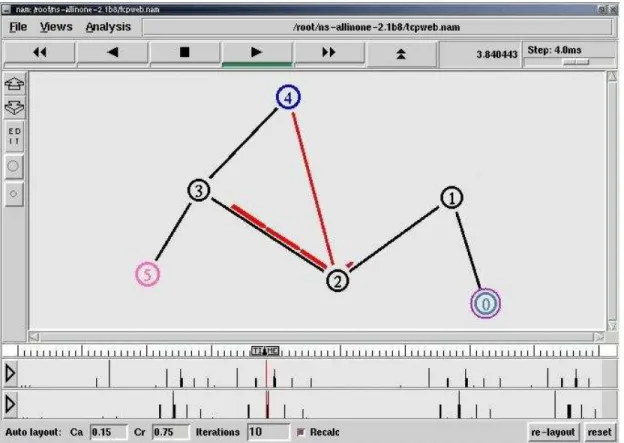

Análisis de resultados. El Network Simulator cuenta con una herramienta
denominada NAM (Network Animator) que permite la visualización del comportamiento de la red. Con ello, el alumno puede apreciar como, por ejemplo, el paquete de datos se va encaminando a través de los distintos dispositivos, como se van perdiendo los paquetes en redes cableadas por un exceso de tráfico, etc. También es posible extraer métricas cuantitativas como resultados de las simulaciones. Para ello, a partir de los archivos de traza que aporta la simulación, es preciso realizar posterior un proceso, por ejemplo, en el lenguaje de programación PERL o AWK
3.1.1 Redes cableadas
La definición del escenario a simular exige la especificación del tipo de cableado entre los componentes de la red. Para ello, es necesario precisar el retardo de propagación del cableado así como su ancho de banda. Adicionalmente, para aquellas situaciones en las que la tasa de tráfico exceda el ancho de banda permitido junto con la capacidad de almacenamiento disponible, el tipo de tratamiento en cola afectará al comportamiento de la red. En este sentido, se puede trabajar con colas tipo RED (Random Early Discard), FQ (Fair Queueing), DRR (Deficit Round Robin),
SFQ (Stochastic Fair Queueing) o CBQ (Priority and Round-Robin Scheduler). Sería
este, pues, un paso introductorio para el estudio de colas en distintos campos de las telecomunicaciones donde se incluye el análisis del tráfico web o el diseño de protocolos de encaminamiento entre otros. La principal ventaja de trabajar con estos conceptos en el entorno de esta herramienta de simulación reside en la facilidad con la que es posible especificar este tipo de requisitos. Así pues, definir el tipo de cableado tan sólo requiere introducir en el archivo con extensión “.tcl” un comando similar a:
$ns duplex-enlace $n0 $n2 10Mb 10ms DropTail
3.1.2 Redes inalámbricas
Dentro del sector de las redes inalámbricas, en esta contribución se centrará la explicación en las redes móviles MANET (Mobile Ad hoc NETwork). Este tipo de redes se compone de terminales móviles que se comunican entre sí sin la necesidad de una infraestructura previamente desplegada. Debido al corto alcance de las tecnologías inalámbricas, cuando la comunicación se establece entre terminales alejadas es preciso que ciertos dispositivos intermedios miembros de la propia red actúen como routers para que el paquete pueda alcanzar el destino.
La forma de elegir los terminales intermedias así como de detectar los posibles cambios debido a topología de la red diferencia a los protocolos de encaminamiento propuestos. Por un lado, se encuentran los protocolos proactivos mediante los cuales las terminales de la red retransmiten periódicamente información de la topología de la red (completa o parcialmente) para que el encaminamiento pueda basarse en la aplicación de técnicas asociadas a la teoría de gráficos.
Los reactivos, por el contrario, sólo buscan la información necesaria para encaminar cuando vayan a iniciar una comunicación. Para ello, suelen saturar la red con paquetes de petición de ruta o RREQ (Route Request) que pueden ser
respondidos por el destinatario o bien por un nodo que conozca la ruta mediante la transmisión de mensajes de respuesta o RREP (Route Reply).
3.1.3 Implementación de protocolos en el Network Simulator
El Network Simulator dispone de una gran cantidad de protocolos implementados. Sin embargo, a veces resulta conveniente ampliarlos o implementar unos nuevos a partir de unas especificaciones o necesidades. La utilización del NS para este tipo de tareas requiere la utilización del lenguaje de programación C++.
3.2 Instalación del Simulador NS2 (Network Simulator 2)
Para iniciar la instalación del NS-2, es necesario descargar el software de la página WEB del simulador que se muestra a continuación:
Posteriormente se deberá trabajar en línea de comandos, por lo tanto se tendrá que abrir una consola (terminal) contenida en el menú del RHEL, y se observara una ventana como la de la siguiente figura.
A continuación se deberá descomprimir el archivo descargado con el comando “tar xvzf ns-allinone-2.33.tar.gz”, como se muestra en la figura
Es necesario cambiar a la carpeta donde está ubicado el NS-2, para ello se debe utilizar el comando “cd _el nombre de la carpeta”, como se muestra en la siguiente figura:
Después de haber finalizado la instalación, se indicara que es necesario aplicar un PATH. Para ello es necesario cambiar al directorio raíz con el comando “ cd ..” Posteriormente se ejecuta el comando de edición, y se edita el .bash_profile
(generador de comandos) de la siguiente manera “gedit .bash_profile”. Como se
muestra en la figura siguiente:
Se deben incluir las siguientes líneas en el generador de comandos: # User specific environment and startup programs
PATH=$PATH:$HOME/bin:/home/simulador/ns2/bin:/home/simulador/ns2/tcl8.4.18/u nix:/home/simulador/ns2/tk8.4.18/unix
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/home/simulador/ns2/otcl-1.13:/home/simulador/ns2/lib
export TCL_LIBRARY=/home/simulador/ns2/tcl8.4.18/library
export PATH LD_LIBRARY_PATH TCL_LIBRARY
unset USERNAME
Una vez terminado, se tendrá que cambiar al directorio ns-2.33 y ejecutar la instrucción “./valídate”, como se muestra en la siguiente figura:
C
APÍTULO IV
|
“Características y
CAPITULO IV CARACTERISTICAS Y FUNCIONAMIENTO DE UN SCRIPT BÁSICO
Para realizar una simulación en NS-2 se necesita crear un script en OTcl, que viene siendo lo que el usuario codifica para simular. Es la única entrada que proporciona el usuario para generarla. El resto es el procesamiento interno de NS-2. La simulación se guarda en un archivo con extensión .tcl, que puede ser bastante complejo para analizar, sin embargo, usando una aplicación especial se puede mostrar mediante una interfaz grafica. El script es un archivo escrito en Tcl orientado a objetos, es decir, OTcl, que tiene diversos componentes internos que se muestran en la figura 4.1:

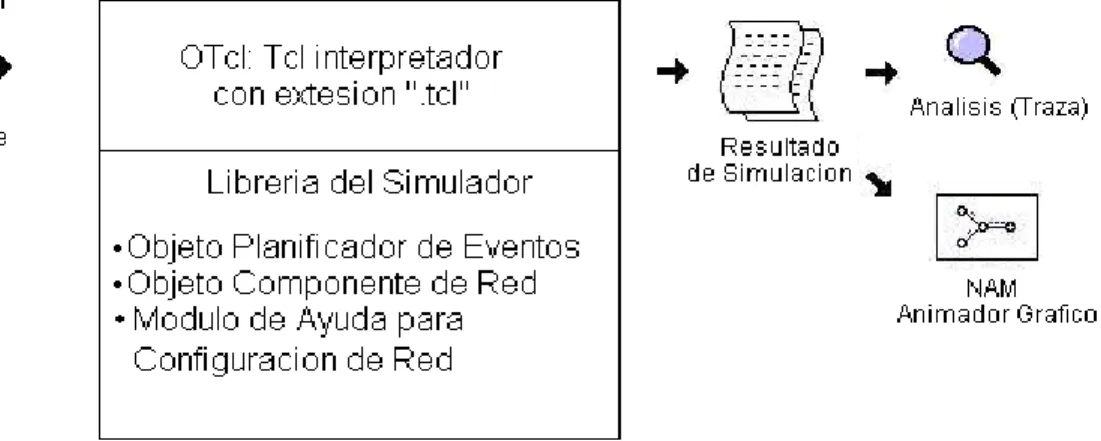

Fig. 4.1 Vista simplificada del funcionamiento de NS
En estos componentes se configura la topología de la red, se calendarizan los eventos, se cargan las funciones necesarias para la simulación, se planifican cuando iniciar o terminar el tráfico de un determinado paquete, entre otras cosas. A continuación se especificara como funciona cada componente.
4.1 Objeto Planificador de Evento
Fig. 4.2 Planificador de eventos
Los objetos principales del planificador de eventos es el Network Component.
En la figura 4.2 se muestra que la transmisión de paquetes requiere de ciertos tiempos o retardos necesarios para la simulación. Por ejemplo, al declarar un enlace con un ancho de banda muy bajo, el planificador de eventos deberá realizar retardos más prolongados en ese enlace para simular que la transmisión es lenta. Por otro lado, cada objeto de red usa un planificador de eventos, que es quien maneja el evento por el tiempo planificado. Es importante que la trayectoria de datos entre los objetos de la red sea diferente de la trayectoria del evento.
4.2 Objeto Componente de Red
paquete deberá quedar en la cola. Se realizaran una serie de procesamientos dependiendo del tipo de cola que se tenga en ese enlace, tales como, si el tamaño del paquete supera el tamaño de la cola, o si la cola simplemente está saturada, etc.
Fig. 4.3 Componente de red - Enlace
Considerando esto, se tomará la decisión si el paquete se descarta, en este caso pasara a Drop y a un agente NULO. De lo contrario, se realizara un retardo simulado (Delay). Finalmente se calculara y actualizara el TTL (time to live, tiempo de vida) del paquete para llegar al nodo destino para ser analizado, veamos la figura 4.4 que representa el flujo de paquetes entre los nodos.

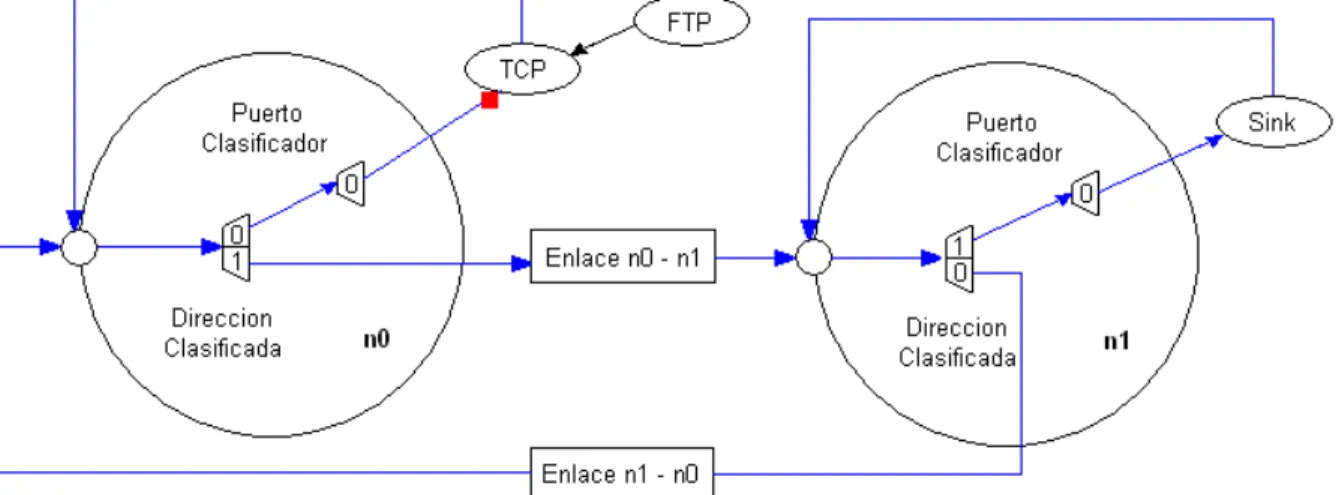

La imagen muestra como representar una comunicación entre 2 nodos mediante el protocolo TCP. El protocolo TCP requiere de una respuesta de confirmación cuando el receptor reciba el paquete. La idea es la siguiente: la red consiste en 2 nodos (n0 y n1). En el nodo n0, cuando se genera el paquete, este sigue el camino por el puerto 0 (port classifier) para añadir al paquete la información que es de tipo TCP. Luego, siguiendo el camino, vuelve a entrar al nodo n0 y ahora pasa por el puerto 1 para salir por el enlace n0 a n1 y llegar al nodo n1. De la misma manera que en el nodo n0, en n1 pasa por el puerto 0 para generar el enlace de respuesta y vuelve a entrar a n1 para salir por el enlace (puerto 0 de n1) n1 a n0. Al llegar a n0 entra por el puerto 0 y se genera la confirmación. Luego de esto se genera otro paquete y así se repite para cada transmisión.
4.3 Modulo de Ayuda de Configuración de Red
El modulo de ayuda de configuración de res indicará las bibliotecas necesarias para realizar la simulación. Esto es necesario ya que el Objeto Planificador de Evento y el Objeto Componente de Red están escritos y compilados en el lenguaje de programación C++ y están disponibles para el interprete OTcl a través de una vinculación. En la siguiente figura se logra mostrar la forma en que se comunican las bibliotecas compiladas en el lenguaje de programación C++ y OTcl.
4.4 Trafico CBR y FTP.
Para tener un mejor conocimiento del script es necesario comprender los diferentes tipos de tráfico que se describen a continuación:
• Tráfico de CBR: Se caracteriza por tener una utilización de ancho de banda
fijo en la red y es usado por aplicaciones como datos, video y audio. Este tipo de aplicaciones normalmente requiere un estricto límite en retardos (“delay” y “jitter”) en el envío de los paquetes de CBR. Se genera un patrón de tráfico CBR al fijar el tamaño de los paquetes así como el tiempo de arribo entre los paquetes.
• Tráfico de FTP: Sirve para compartir y transferir información entre dos
computadoras. La mayoría de los servidores y clientes de FTP siguen un determinado estándar, donde se describe el modelo de utilización para FTP, el conjunto de comandos utilizados y cómo trabaja el protocolo con los comandos de control y la conexión de datos.
4.5 Ejecución de un script
Para ejecutar la aplicación, Network Simulator toma como entrada a un script en OTcl. En este script se define físicamente la configuración de la red (nodos, conexiones entre nodos), los protocolos que serán usados en las conexiones y la definición específica de aplicaciones, usando diferentes tipos de conexiones.
El script es un archivo con extensión .tcl. Para ejecutar el archivo creado que contiene el script de debe hacer desde línea de comandos, por ejemplo de la siguiente manera: “nsejemplo1.tcl” y esto creará un archivo con extensión .nam que
contendrá el resultado del análisis. Este archivo es una completa descripción de la simulación, donde cada línea describe los paquetes recibidos, enviados, encolados, sacados de la cola, etc. Sin embargo, por mucho que se analice este archivo, será muy complejo comprender lo que sucede en toda la simulación. Es por ello que la visualización se realiza mediante el programa NAM y se ejecuta simplemente con el comando “nam ejemplo1nam”. En la figura 4.6 se muestra lo recién explicado:
Fig. 4.6 Pasos para realizar la simulación
4.6 Funcionamiento de un Script
A continuación se presenta un ejemplo de cómo se realiza un script en OTcl. Que se observa en la figura 4.7:
La red consiste en 4 nodos (n0, n1, n2, n3). Todos los enlaces serán declarados como bidireccionales, es decir, duplex enlaces.
El enlace de n2 a n3 tiene un ancho de banda de 1 Mbps con un retardo de 20 ms. El enlace n0 a n2, tiene un ancho de banda de 2.5 Mbps con 10 ms de retardo. El enlace n1 a n2, tiene un ancho de banda de 2 Mbps con 10 ms de retardo.
El nodo n2 usa una cola de tipo DropTail, es decir, si supera la máxima capacidad de la cola, se descartaran los siguientes paquetes entrantes. Para este ejemplo, la capacidad máxima será de 10 paquetes.
Los nodos n0 con n3 realizaran una conexión de tipo FTP (Bajo TCP), es decir, se requerirá de un ACK (SINK) para confirmar recepción del paquete.
Los nodos n1 con n3, tendrán una comunicación CBR (bajo UDP), es decir, este no requerirá de un paquete ACK de confirmación. Simplemente se enviara. Esto se ve en el nodo n3, NULL.
La simulación comenzara el trafico CBR a los 0.1 segundos y el trafico FTP comenzara a los 0.5 segundo
4.7 Código del Programa #Creación del objeto simulador
set ns [new Simulator]
#Definición de distintos colores para el envío y recibo de paquetes, es opcional, pero recomendable. Siempre con el objeto $ns
$ns color 1 Blue $ns color 2 Red
#Abrir un archivo para escritura (w) out.nam. Esto es para guardar el trazado de la simulación. Se crea como objeto $nf.
set nf [open out.nam w]
# En esta instrucción es donde será enviado todo el trazado que se genere
$ns namtrace-all $nf
set tf [open out.tr w] $ns trace-all $tf
# El procedimiento 'finish', es el que se llama cuando finaliza la simulación.
proc finish {} { global ns nf tf
$ns flush-trace # Actualiza el trazado close $nf # Cierra el objeto $nf de trazado close $tf # Cierra $tf de trazado
exec nam out.nam & # Se ejecuta el archive .nam resultante exit 0
}
#se crean los 4 nodos como n1, n2, n3 y n4
set n0 [$ns node] set n1 [$ns node] set n2 [$ns node] set n3 [$ns node]
#Se definen los enlaces entre cada nodo
#Por ejemplo, el primero dice que en el objeto $ns, los nodos $n0 y $n2 tendrán un enlace bidireccional de 2Mbps, con un retardo de 10ms y el tipo de cola será DropTail
$ns duplex-enlace $n0 $n2 2.5Mb 10ms DropTail $ns duplex-enlace $n1 $n2 2Mb 10ms DropTail $ns duplex-enlace $n2 $n3 1Mb 20ms DropTail
#La cola máxima entre los nodos $n2 y $n3 será de 10 paquetes, el resto será descartado
$ns queue-limit $n2 $n3 10
#Estas instrucciones son para dar la posición de los nodos que se observara en el ambiente grafico
$ns duplex-enlace-op $n0 $n2 orient right-down $ns duplex-enlace-op $n1 $n2 orient right-up $ns duplex-enlace-op $n2 $n3 orient right
#Monitor de la cola del enlace (n2-n3).Si se desconecta, solo se muestran los paquetes descartados, no la cola.
#Configuración del agente TCP al nodo $n0
set tcp [new Agent/TCP] $tcp set class_ 2
$ns attach-agent $n0 $tcp #Se agrega el agente al nodo $n0
#Se configura el agente SINK al nodo $n3
set sink [new Agent/TCPSink]
$ns attach-agent $n3 $sink #Agregue el agente a $n3
$ns connect $tcp $sink #Conexión para los agentes tcp y sink $tcp set fid_ 1
#Se configura el agente TCP como una aplicación FTP
set ftp [new Application/FTP] $ftp attach-agent $tcp
$ftp set type_ FTP
#Se configura agente UDP en nodo $n1
set udp [new Agent/UDP]
$ns attach-agent $n1 $udp # Agregando agente al nodo $n1
#Se configura de agente NULL para agente UDP set null [new Agent/Null]
$ns attach-agent $n3 $null
$ns connect $udp $null #Conexion agente UDP y NULL $udp set fid_ 2
#Se configura para que UDP sea una aplicación CBR
set cbr [new Application/Traffic/CBR] $cbr attach-agent $udp
$cbr set type_ CBR
$cbr set packet_size_ 1000 # Máximo tamaño de paquetes $cbr set rate_ 1mb
$cbr set random_ false
#Se programa la duración de los eventos, por ejemplo, $cbr comienza a los 0.1 segundos y termina a los 5 segundos
$ns at 5.0 "$cbr stop"
#Detener los objetos cuando finalice la simulación
$ns at 4.5 "$ns detach-agent $n0 $tcp ; $ns detach-agent $n3 $sink"
#Al pasar los 5 segundos, para finalizar, llamar a la función 'finish'
$ns at 5.0 "finish"
#Por pantalla imprimirá el tamaño del paquete CBR y el intervalo en que salen
puts "CBR packet size = [$cbr set packet_size_]" puts "CBR interval = [$cbr set interval_]"
#Se inicia la simulación
$ns run
4.8 Características del Archivo de Traza
Como se explico en el tema 4.4 al ejecutar el ejemplo “ns ejemplo1.tcl”, se
genera un archivo con extensión .nam y otro archivo con extensión .tr, estos dos archivos contienen la misma información pero en distinto formato. Interpretando este archivo, se distinguen todos los eventos realizados durante la simulación línea por línea. Es por ello que se usa el programa de animación NAM que tiene por objeto interpretar estos valores y simularlos en una interfaz grafica. La diferencia entre el archivo con extensión .nam y extensión .tr es la siguiente: .nam es el formato que debe tener para la lectura del programa NAM y .tr es un formato menos complejo para su interpretación.
Es importante saber interpretar este archivo con extensión .tr ya que puede ser de gran utilidad en el análisis de ciertos eventos. Eso se puede lograr con un buen manejo en la línea de comandos en Linux, específicamente con el comando grep. En la figura 4.8 se muestra el formato que tiene cada línea.
Extraeremos del ejemplo una parte del archivo .tr generado.
Evento Tiempo Nodo fuente Nodo destino Tipo de paquete Tamaño del paquete
Flags fid Dir fuente Dir destino Num. De secuencia Identificación de paquetes
r 0.494 2 3 cbr 1000 2 1.0 3.1 44 44
r 0.498 1 2 cbr 1000 2 1.0 3.1 48 48
+ 0.498 2 3 cbr 1000 2 1.0 3.1 48 48
- 0.498 2 3 cbr 1000 2 1.0 3.1 48 48
+ 0.5 0 2 tcp 40 1 0.0 3.0 0 50
- 0.5 0 2 tcp 40 1 0.0 3.0 0 50
+ 0.5 1 2 cbr 1000 2 1.0 3.1 50 51
- 0.5 1 2 cbr 1000 2 1.0 3.1 50 51
r 0.502 2 3 cbr 1000 2 1.0 3.1 45 45
r 0.506 1 2 cbr 1000 2 1.0 3.1 49 49
Significado de cada campo.
• r indica que el paquete fue recibido.
• + indica que el paquete se encuentra en cola • - indica que el paquete sale de la cola
• d indica que el paquete ha sido descartado.
• Tiempo. Nos muestra el tiempo en que ocurre cada evento. • Nodo fuente. Nodo del cual sale el paquete.
• Nodo Destino. Nodo que recibe el paquete. • Tipo de paquete.
• Tamaño del paquete.
Conclusiones
Se presenta en este trabajo de Tesis una propuesta de implantación de un laboratorio de simulación de redes de telecomunicaciones con el fin de ofrecer una alternativa viable para el desarrollo de prácticas correspondientes a las asignaturas de la academia de Comunicaciones de la Escuela Superior de Ingeniería Mecánica y Eléctrica de la unidad Zacatenco.
Actualmente, la academia de comunicaciones tiene limitaciones en equipos de medición para redes de telecomunicaciones y el costo elevado que representa la adquisición de nuevos equipos de medición para el desarrollo de las prácticas es una problemática que afectan de manera muy significativa a las instituciones públicas del país. El resultado de este trabajo de investigación, propone una posible solución a corto plazo, de acuerdo con la infraestructura existente en la academia de comunicaciones, de realizar prácticas para redes de telecomunicaciones usando técnicas basadas en simulación.
La simulación, en general, es el proceso de diseñar un modelo de un sistema real y llevar a término experiencias con él, con la finalidad de comprender el comportamiento del sistema o evaluar nuevas estrategias dentro de los límites impuestos por un cierto criterio o un conjunto de ellos para el funcionamiento del sistema. Así, las técnicas de análisis basadas en simulación, representan una alternativa valiosa para la formación de los ingenieros para el sector de las telecomunicaciones.
Con base en una investigación exhaustiva de alternativas de simuladores en el mercado, se concluyó que la solución más adecuada para las necesidades presentadas anteriormente, es el simulador de eventos discretos NS2, debido a que es un simulador que se desarrolló bajo el concepto de Software Libre, que está
ampliamente respaldado por el grupo de investigación de internet (Internet Research
Comandos Linux
Arp Permite obtener/manipular la lista de direcciones mac/ip que el sistema ve.
Análisis y procesamiento de patrones en archivos y listados. Permite eliminar la ruta del nombre de un archivo.
Cd Cambiar de directorio.
Cambia el grupo de un archivo(s) o carpetas(s). Cambia los permisos de un archivo(s) o carpetas(s). Clear Limpia la terminal.
Cut Remueve secciones (columnas principalmente) de cada línea de un archivo o archivos.
Muestra/establece la fecha y hora actual. Exit Sale del shell o terminal actual.
File Determina el tipo de archivo.
Muestra el espacio usado y libre de memoria ram y swap. Fsck Herramienta para verificar/reparar sistemas de archivos. Gedit Editor de textos de gnome.
Gpasswd Permite la administración del archivo /etc/group Gzip Comprime/expande archivos.
Halt Apaga el equipo.
Muestra el uid (user id) y gid (group id) del usuario Ifconfig Muestra/configura las interfaces de red del sistema.
Less Muestra el contenido de un archivo, permite búsquedas y movimiento hacía atrás y adelante.
Ls Lista archivos y directorios.
Lista los dispositivos pci del sistema. Lista los dispositivos usb del sistema. Mcedit Editor de textos de mc.
Mkdir Crea directorios.
Construye un sistema de archivos de linux.
Conjunto de utilidades para acceder a discos dos desde linux.
Mv Mueve archivos y directorios.
Netstat Herramienta de red que muestra conexiones, tablas de ruteo, estadísticas de interfaces, etc.
Cambia la contraseña del usuario indicado.
Ping Manda un echo_request (solicitud de eco) a un equipo en la red. Reboot Reinicia el equipo.
Rm Borra o elimina archivos.
Route Muestra/altera la tabla de ruteo ip.
Rpm Programa para la instalación/actualización/eliminación de paquetes, registros basadas en redhat.
Elimina archivos de manera segura e irrecuperable. Shutdown Apaga o reinicia el equipo.
Ordena líneas de archivos y listas
Startx Inicia una sesión x.
Up2date Herramienta de actualización/instalación remota de paquetes, (usada en redhat, centos).
Muestra que tanto tiempo lleva prendido el equipo.
Editor visual de pantalla, editor de textos, que encuentras en todas las registros de linux.
Vim Igual que el vi pero mejorado.
Wc Cuenta palabras, líneas, caracteres de un archivo o listado. Tar xvzf Descomprime archivos
Gedit
.bash_profile Edita el generador de comandos. Source
.bash_profile Agrega el path en el generador de comandos ./valídate Se valida la instalación del programa.
./install Se ejecuta una instalación.
Grep Su funcionalidad es la de escribir en salida estándar aquellas líneas que concuerden con un patrón.
Cat Se utiliza para concatenar archivos y mostrarlos por la salida estándar (normalmente la pantalla).
Nombarch
• Acknowledgement (ACK) (en español acuse de recibo), en comunicaciones entre computadores, es un mensaje que se envía para confirmar que un mensaje o un conjunto de mensajes han llegado. Si el terminal de destino tiene capacidad para detectar errores, el significado de ACK es "ha llegado y además ha llegado correctamente".
• Algoritmos. Es el conjunto de
para resolver un problema.
• Cisco. Cisco systems es una empresa
consultoría de equipos de telecomunicaciones
• CCNA (Cisco Certified Network Associate). certificación entregada por la compañí examen correspondiente sobre infraestructuras de red los profesionales que operan equipamiento de networking.
• Cygwin. Colección de herramientas desarrollada por proporcionar un comportamiento similar a los sistem
• Comando. Es una orden que se le da a un programa de computadora que actúa como intérprete del mismo, para así realizar una tarea específica.
• C++. Es un lenguaje de programación diseñado a mediados de los
•
agencia del desarrollo de nuevas tecnologías para uso militar. Darpa fue responsable de dar fondos para desarrollar muchas tecnologías que han tenido un gran impacto en el mundo, incluyendo redes de ordenadores (empezando co se desarrolló como internet), así com • DEC-OSF/1. Bajo DEC OSF/1, puede convertir cualquier archivo objeto en un
objeto compartido, ejecutando el comando ld con las adecuadas opciones.
• Ethernet. Estándar de
• Freebsd. arquitectura
• Handler(Manipulador). Rutina de software que realiza una determinada tarea. • Host. Computadora que funciona como el punto de inicio y final de las
transferencias de datos
• IEEE. Corresponde a las siglas de The Institute of Electrical and Electronics Engineers, el Instituto de Ingenieros Eléctricos y Electrónicos, una asociación técnico-profesional mundial dedicada a l
• Linux. Es el término empleado para referirse al
utiliza como base las herramientas de sistema de
• Makefile. Un archivo Makefile se compone de un conjunto de dependencias y reglas. Una dependencia tiene un archivo objetivo , que es el archivo a crear, y un conjunto de archivos fuente de los cuales depende el archivo objetivo.
• Multicast. Es el envío de la información en un
simultáneamente, usando la estrategia más eficiente para el envío de los mensajes sobre cada enlace de la red sólo una vez y creando copias cuando los enlaces en los destinos se dividen.
• Nam (Network Animator). Interfaz grafica para ver la simulación.
• Netbsd. sistema operativo de la famili
UNIX" o "derivado de UNIX"), • Nctuns. Simulador y emulador de redes.
• Ns [network simulator]. También llamado popularmente NS-2, en referencia a su actual generación) es un
• Puerto. Es una forma genérica de denominar
tipos de datos pueden ser enviados y recibidos. Dicha interfaz puede ser puede ser a nivel
• PATH. Una ruta (en inglés path) es la forma de referenciar un ruta señala la localización exacta de un archivo o directorio mediant sistema operativo y del sistema de archivos en cuestión.
• Red. Dícese de unas formas de conexión u organización unidimensional o multidimensional, una manera para regular y armonizar por medio de estructuras cerradas o abiertas pero comunicadas y desarrolladas en el plano físico, mental o etéreo conectado entre sí. El término red (del patrón característico.
• RED (Random Early Detection) es un algoritmo que se utiliza para evitar la congestión.
• Red hat Enterprise 5. Red hat Enterprise linux 5 desktop es una atractiva alternativa de alta productividad para sistemas cliente tales como ordenadores de escritorio y portátiles.
• Router. Es un dispositiv
que opera en la capa tres enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.
• Ruteo. Se trata de la función de buscar un camino entre todos los posibles en una red de paquetes cuya se trata de encontrar la mejor ruta posible, lo primero será definir qué se entiende por mejor ruta y en consecuencia cuál es la métrica que se debe utilizar para medirla.
• Script. Conjunto de instrucciones generalmente almacenadas en un archivo de texto que deben ser interpretados línea a línea en tiempo real para su ejecución. • Un servidor DHCP (Dynamic Host Configuration Protocol) se
utiliza para asignar direcciones IP a las computadoras de los usuarios cuando éstas arrancan.
• SGI IRIX IRIX. Es
(Silicon Graphics) para su plataforma
• Simulación. Es la
• Sunos 4.x. Versión del nombre es por lo general sólo se utiliza para referirse a las versiones 1.0 a 4.1.4 de SunOS.
• empresa
proyecto que se había creado para interconectar en red las bibliotecas de la
• Switch. Es un dispositivo analógico de lógica de interconexión (open systems interconnection). Su función es interconectar dos o más segmentos de red, de manera similar a l un segmento a otro de acuerdo con l la red.
• Tcl. (pronunciado /tí.quel/, originado del acrónimo e language" o lenguaje de herramientas de comando, actualmente se escribe como "tcl" en lugar de "tcl"), es un lenguaje d sido concebido para su fácil aprendizaje, pero que resulta muy potente en las manos adecuadas. Se usa principalmente para el desarrollo rápido de prototipos, aplicaciones "script",
• Tcp. Tcp (transmission-control-protocol, en español protocolo de control de transmisión) es uno de los protocolos fundamentales entre los años 1973 - 1974 por
• Telecomunicaciones. La telecomunicación (del prefijo griego tele, "distancia" o "lejos", "comunicación a distancia") es una técnica consistente en transmitir un mensaje desde un punto a otro, normalmente con el atributo típico adicional de se
• Topología. Cadena de comunicación que los nodos que conforman una red usan para comunicarse.
• Tcp/Ip conjunto d
(ip), que fueron los dos primeros en definirse, y que son los más utilizados de la familia.
• Es el enví
• Wireless. La comunicación inalámbrica
comunicación en la que no se utiliza un medio de propagación físico alguno esto quiere decir que se utiliza l se propagan por el espacio sin un medio físico que comunique cada uno de los extremos de la transmisión.
Bibliografía:
1. Wainer, G. “Introducción a la Simulación de Eventos Discretos.”Technical Report n.: 96-005. Departamento de Computación. Facultad de Ciencias Exactas y Naturales. Universidad de Buenos Aires. 1996.
2. John Sterman “A Skeptic's Guide to Computer Simulation Models” Una visión general de las diferentes técnicas de desarrollo de modelos de simulación, sus
características, capacidades y limitaciones. Articulo (1996).
3. A. M. Law, W. D. Kelton "Simulation Modeling & Analysis" Ed. McGraw-Hill (1984).
Referencias:
1. Manual de Operación NS-2.
http://www.isi.edu/nsnam/ns/ns-documentation.html
2. The Network Simulator ns-2: Tips and Statistical Data for Running Large Simulations in NS.
http://www.isi.edu/nsnam/ns/ns-largesim.html.
3. Análisis a Nivel Paquete en Simuladores de Red Contemporáneos (Packet by Packet Analysis in Contemporary Network Simulators).
Gilberto Flores Lucio; Marcos Paredes Farrera; Emmanuel Jammeh; Martin Fleury; Martin J. Reed; Mohammed Ghanbari
http://www.ewh.ieee.org
