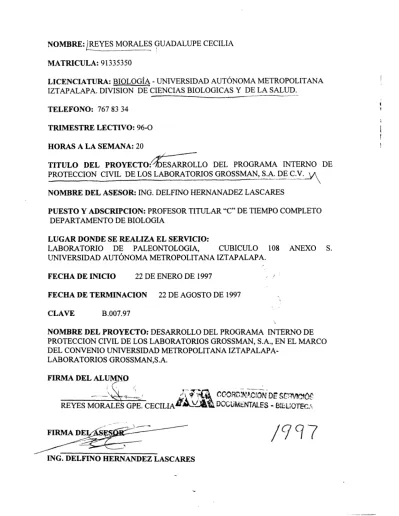

Y ADSCRIPCION: PROFESOR TITULAR "C" DE TIEMPO COMPLETO

(1)

MATRICULA: 91335350

TELEFONO: 767 83 34

TRIMESTRE LECTIVO: 96-0 HORAS A LA SEMANA: 20

TITULO DEL PROYECTO: LO DEL PROGRAMA INTERNO DE

PROTECCION CIVIL DE LOS LABORATORIOS GROSSMAN, S.A. DE C.V. NOMBRE DEL ASESOR: ING. DELFINO HERNANADEZ LASCARES

"""

Y

PUESTO Y ADSCRIPCION: PROFESOR TITULAR "C" DE TIEMPO COMPLETO DEPARTAMENTO DE BIOLOGIA

LUGAR DONDE SE REALIZA EL SERVICIO:

LABORATORIO DE PALEONTOLOGIA, CUBICULO 108 ANEXO S.

UNIVERSIDAD AUTóNOMA METROPOLITANA IZTAPALAPA.

FECHA DE INICIO 22 DE ENERO DE 1997 , p

FECHA DE TERMINACION 22 DE AGOSTO DE 1997

CLAVE B.007.97

NOMBRE DEL PROYECTO: DESARROLLO DEL PROGRAMA INTERNO DE PROTECCION CIVIL DE LOS LABORATORIOS GROSSMAN, S.A., EN EL MARCO LABORATORIOS GROSSMAN,S.A.

DEL CONVENIO UNIVERSIDAD METROPOLITANA IZTAPALAPA-

FIRMA DEL ALU,MJW

-I

(2)

2 2 2 2 8 7

México, D.F., 5 de diciembre de 1997

LIC. ALFONSO ROMERO SANCHEZ

COORDINADOR DE SERVICIOS DOCUMENTALES UNIVERSIDAD AUTONOMA METROPOLITANA UNIDAD IZTAPALAPA

P R E S E N T E

Por medio de la presente hago entrega de mi reporte de SERVICIO SOCIAL titulado “Desarrollo del Programa Interno de Protección Civil de Laboratorios Grossman, S.A., enmarcado en el Convenio Universidad Autónoma Metropolitana Iztapalapa

-

Laboratorios Grossman, S.A.”, que ha sido aprobado por el Consejo Divisional de Ciencias Biológicas y de la Salud.

De tal manera que solicito a usted el comprobante para que se me libere de cualquier adeudo que tenga con los Servicios Documentales.

ATENTAMENTE

GUADALUPE CECILIA REYES MORALES

Matrícula 9 1 33 5 3 5 O

(3)

-kaabierta

al

tiempo

JNIVERSIDAD AUTONOMA METROPOLITANA

NG. DELFINO HERNANDEZ LASCARES

YVISION DE CIENCIAS BIOLOGICAS Y DE LA SALUD IEPARTAMENTO DE BlOLOGlA

México D.F. 21 de noviembre de 1997

DR. JOSE LUIS ARREDONDO FIGUEROA DIRECTOR DE LA D I V I S I ~ N

PRESENTE

Por medio de la presente me permito informarle que la alumna GUADALUPE CECILIA REYES MORALES con matricula no. 91335350 de la carrera de Biología de esta División, ha concluido satisfactoriamente su Servicio Social titulado “DESARROLLO GROSSMAN, S.A.

DEL PROGRAMA INTERNO DE PROTECCION DE LOS LABORATORIOS

El Servicio Social se inició el día 22 de enero y se terminó el día 21 de noviembre de 1 año

en curso.

Debo comentarle que el trabajo antes mencionado se realizó bajo el convenio de Colaboración Universidad Autónoma Metropolitana, Unidad Iztapalapa-Laboratorio

Grossman, S.A:

Atentamente

Profesor Titular “C” de Tiempo Completo

(4)

UNIVERSIDAD AUTONOMA METROPOLITANA

UNIDAD IZTAPALAPA

REPORTE DE SERVICIO SOCIAL

"

DESARROLLO DEL PROGRAMA INTERNO

DE PROTECCION CIVIL DE LABORATORIOS

GROSSMAN, S.A., EN EL MARCO DEL

CONVENIO UNIVERSIDAD AUTONOMA

LABORATORIOS GROSSMAN, S.A.

METROPOLITANA IZTAPALAPA

-

POR

GUADALUPE CECILIA REYES MORALES

(5)

CONTENIDO

INTRODUCCI~N

...

1

OBJETIVOS

...

4

METODOLOGIA REALIZADA

...

6

ACTIVIDADES REALIZADAS

...

OBJETIVOS Y METAS

...

RESULTADOS

...

CONCLUSIONES

...

RECOMENDACIONES

...

BIBLIOGRAFIA

...

RESUMEN

...

13

14

15

31

33

34

(6)

INTRODUCCION

E

1 Gobierno de la Ciudad de México, como en todas las grandes ciudades, se enfienta a crecientes dificultades para satisfacer las necesidades básicas de sus habitantes, entre ellas conservar y proteger a la sociedad, como una tarea fundamental.

La Ciudad de México, en los últimos años ha presentado un gran reto, tanto en organización y planeación de su desarrollo, como para proporcionar los mínimos requeridos de seguridad y servicio a su población. Recientemente se ha notado una tendencia al crecimiento en magnitud e intensidad de los daños provocados por desastre, entre las que justifican esa preocupación desatacan las siguientes:

+Alta propensión de la Ciudad de México a calamidades, tales como precipitaciones pluviales intensas, sismos, hundimientos regionales e incendios, entre otros.

+El acelerado crecimiento de la población y las fuertes tendencias migratorias que producen una elevada densidad de población y acentúan la heterogeneidad de los asentamientos humanos en la Ciudad.

+La complejidad de los Servicios Urbanos, que en ocasiones producen efectos negativos no sólo por su falta de atención, sino aún durante su funcionamiento normal.

+El papel socio-económico, administrativo y político que tiene el Distrito Federal debido a la concentración de la población, industria y poder, agrava e intensifica el impacto del desastre local sobre el desarrollo económico y social del país.

El desarrollo de programas Internos de Protección Civil en la Ciudad de México representan una alternativa y un gran esfuerzo por lo que implica salvaguardar la vida de los individuos y de la sociedad misma. La falta de prevención ante fenómenos perturbadores, tecnológicos y artificiales hacen que las instituciones públicas y privadas sean cada día más vulnerables. De esta forma, de la necesidad de proteger a la población respecto a desastres surge el conjunto de acciones englobadas en la noción de Protección Civil, la cual constituye la respuesta de demandas estrechamente ligadas a las condiciones de seguridad fiente a los eventos de la vida y del entorno natural.

La Protección Civil hace efectivo el derecho que cada mexicano tiene a la vida y a la seguridad, y por tanto a un mayor bienestar, a la educación, a la salud y al trabajo, con sus múltiples efectos sobre la vida en sociedad.

(7)

industrial en mejores condiciones; por ello se planteó la necesidad de crear un Sistema Nacional de Protección Civil, que permita asegurar una mayor atención a toda la población.

Como respuesta a la necesidad de contar con un sistema integral, el 6 de mayo de 1986 se publicó en el Diario Oficial de la Federación el documento “BASES PARA EL ESTABLECIMIENTO DEL SISTEMA NACIONAL DE PROTECCION CIVIL”.

El Sistema Nacional de Protección Civil es un conjunto orgánico y articulado de estructuras, relaciones funcionales, métodos y procedimientos que establecen las dependencias y entidades del sector público entre sí, con las organizaciones de los diversos grupos sociales y privados, así como con las autoridades de los Estados y Municipios a fin de efectuar acciones de acuerdo común destinadas a la protección de los ciudadanos contra los peligros y riesgos que se presentan en la eventualidad de un desastre de origen natural o humano.

La Protección Civil se entiende como una actividad solidaria de los diversos sectores que integran la sociedad, junto y bajo la dirección de la Administración Pública en búsqueda de la seguridad y salvaguarda de amplios núcleos de población en donde éstos son destinatarios y actores principales de esa acción. Es un elemento importante del modo de organización social y de congruencia de nuestra sociedad, por lo que constituye una tarea e indispensable, consciente, deliberada, global y planificada, para proteger y conservar al individuo, a la sociedad y al entorno natural.

La orientación qué se persigue y a dónde se quiere llegar en un Sistema Nacional de Protección Civil es tan necesaria e indispensable que debe ser flexible como para mantenerse atenta a la respuesta y a los requerimientos de la población, debe ser lo suficientemente clara y firme para permear todo el Sistema y afirmar su bondad en la conciencia de los habitantes de todo el país, a los cuales deberá de alcanzar la Protección Civil sin distinción de naturaleza alguna.

La Universidad Autónoma Metropolitana Iztapalapa (UAMI) representada por su Rector, Dr. José Luis Gázquez Mateos y la empresa Laboratorios Grossman, S.A., representada por el Lic. José Antonio Escandón Gómez, conscientes de su problemática han unido sus esfuerzos a través de la firma de un convenio general y un convenio específico de colaboración mediante el cual se establecen las bases y mecanismos de operación para llevar a cabo un intercambio recíproco de cooperación mutua, información científica, tecnológica y creación de nuevas tecnologías en todos los campos en que se desarrollan sus actividades.

Ambas partes han convenido que una de las primeras tareas es la elaboración conjunta del estudio denominado “SISTEMA DE PREVENCIóN DE DESASTRES Y PROGRAMA INTERNO DE PROTECCIóN CIVIL DE LABORATORIOS GROSSMAN, S.A.”

(8)

(9)

OBJETIVOS

GENERALES

0 Realizar un estudio de impacto ambiental.

0 Proporcionar a la empresa “Laboratorios Grossman, S.A.”, los elementos necesarios para

desarrollar acciones de prevención, mitigación, auxilio, rehabilitación y restablecimiento tendientes a salvaguardar la integridad fisica de los empleados y visitantes que concurren al inmueble.

Proteger las instalaciones, bienes e información vital de la empresa ante la ocurrencia de

un

riesgo, emergencia, siniestro o desastre natural o humano, actuando de manera eficaz y ordenada.

ESPECÍFICOS

O

8

m

Análisis de la problemática del manejo de sustancias químicas. Cumplimiento con las Normas Ecológicas.

Verificación de emisión de contaminantes a la atmósfera, suelo y agua.

Contar con un análisis de riesgo / vulnerabilidad para la empresa ante riesgos de tipo geológico, hidrometeorológico, sanitarios y fisico-químicos.

Establecer los parámetros de seguridad adecuados para la salvaguarda de vidas, información y bienes de empleados, empresa y visitantes.

Contar con una señalización adecuada a las necesidades del inmueble. Organizar las brigadas de emergencia, debidamente capacitadas.

(10)

METODOLOGIA REALIZADA

ESTUDIO D E IMPACTO AMBIENTAL

Es indispensable, dentro de cualquier empresa, la elaboración de un estudio de impacto ambiental debido a que la tecnología y los modos de producción han avanzado de forma acelerada (lo mismo que la población) lo que en muchas ocasiones provoca que se le reste importancia al entorno natural y al papel fundamental que juega dentro de las actividades de la empresa.

Para el caso de los Laboratorios Grossman, el estudio de impacto ambiental consistió en la revisión bibliográfica de las Normas Ecológicas referentes a la emisión de contaminantes hacia la atmósfera, suelo y agua. En base a esto el estudio se dividió en:

VERIFICACION DE DESCARGAS RESIDUALES

Para este caso se solicit6 la bitácora del manejo de descargas residuales y se revisaron las Norma Ecológicas correspondientes utilizando los Diarios Oficiales.

0 VERIFICACION DE DESCARGAS DE HUMOS CONTAMINANTES A

LA

ATMOSFERA

Se revisaron los dispositivos anticontaminantes con que cuenta la empresa, se solicitó la bitácora de manejo y se revisaron las Norma Ecológicas correspondientes utilizando Diarios Oficiales.

VERIFICACION DE DESCARGAS DE CONTAMINmTES AL SUELO

Se solicitó la bitácora de manejo y se revisaron las Norma Ecológicas correspondientes utilizando Diarios Ofíciales.

U B I C A C I ~ N G E O G ~ I C A DE LA EMPRESA EN BASE A FOTOGRAFÍA AÉREA Una fotografía aérea es, en términos estrictos, una fotografía de cierta área geográfica obtenida desde un aeroplano a una determinada altura. La fotografia aérea, y más recientemente las imágenes de satélite, han dado origen a una técnica relacionada con todas aquellas actividades humanas dedicadas a la exploración, uso y conservación de los recursos naturales que se localizan mas o menos ocultos en la parte superficial de la corteza terrestre, donde pueden investigarse mediante un análisis de documentos.

Una imagen aérea o superficial tiene múltiples utilidades científicas-prácticas, pues en ella se reúnen innumerables y valiosos datos de diversas categorías técnicas y científicas, relacionadas con el fenómeno que tiene lugar en la superficie terrestre o en un ámbito subterráneo.

(11)

análisis del entorno para verificar los riesgos a los que puede estar expuesta y el daño que pueden causar al ambiente y sus respectivas consecuencias.

CUESTIONARIO

Como método general, se elaboró un cuestionario para obtener información acerca del funcionamiento en general de la empresa.

Se realizaron varias visitas a la empresa y sus alrededores para realizar todo el trabajo correspondiente a:

l . ANALISIS DE RIESGOS Y WLNERABILIDAD

Este análisis se realiza con el objetivo principal de mitigar (disminuir) o evitar el impacto destructivo de los fenómenos que puedan afectar a la población, a los bienes y al ambiente. Consiste en el grado de vulnerabilidad (facilidad de ser afectado por un desastre) a la que la empresa se encuentra en general.

Para ello se requiere determinar la zonas externas que en

un

momento dado pudieran afectar de alguna forma las instalaciones, por lo que con ayuda de la ubicación geográfica de la empresa se llevó a cabo la revisión de los posibles riesgos a los que está expuesta. Con los recorridos a los alrededores se completó el análisis.

Análisis de Fenómenos Destructivos

Este tipo de análisis consiste en una serie de parámetros que engloban una de las partes más importantes del Programa Interno de Protección Civil de la empresa. Dentro de este concepto, en el análisis de fenómenos destructivos se contemplan:

Agentes Perturbadores

Son el conjunto de acciones que pueden alterar las funciones normales de los sistemas afectables y producir en ellos un estado de alto riesgo, siniestro o desastre, son de origen natural o artificial.

Los primeros provienen de la naturaleza, generalmente de cambios de las condiciones climáticas, por los desplazamientos de las placas tectónicas y por la actividad volcánica, así como por los accidentes tecnológicos. Los segundos son consecuencia de la acción del hombre y de su desarrollo.

Sistemas afectables

(12)

Estos sistemas son susceptibles de ser impactados por los agentes perturbadores (sismos, vulcanismo, explosiones, trombas, etc.), y dependiendo de la vulnerabilidad de la empresa y de la población o de la magnitud de los agentes perturbadores, podrían ser o no un estado de desastre.

Mecanismos Reguladores

Son el conjunto de acciones, normas, programas e instituciones destinadas a proteger los sistemas afectables y a prevenir y controlar los efectos destructivos que provocan los agentes perturbadores. El Sistema Nacional de Protección Civil clasifica cinco grandes grupos de Fenómenos

Destructivos:

A) FENóMENOS GEOLÓGICOS

Son aquéllos que se originan por el movimiento de los continentes y por el choque de las placas ya sean continentales u oceánicas. El agente perturbador son los sismos y vulcanismo, el sistema afectable son los empleados, usuarios, visitantes, inmueble y entorno.

B) FENóMENOS HIDROMETEOROLOGICOS.

Son generados principalmente por condiciones atmosféricas extremas o irregulares, así como por variaciones violentas de las mismas. En el D.F., se presentan las siguientes: Lluvias, tormentas eléctricas, granizadas y vientos como agente perturbador. El sistema afectable son el personal, visitantes, usuarios e inmueble.

C) FENóMENOS FISICO-QUIMICOS

Este tipo de fenómenos están relacionados con la actividad de los asentamientos humanos, la actividad industrial y el uso de fuentes de diversas formas de energía; dentro de éstos se encuentran como agente perturbador los siguientes: Explosiones, incendios, emanaciones tóxicas, radiaciones, etc. El personal, el inmueble, usuarios y ambiente constituyen el sistema afectable. Dentro de éstos riesgos, los incendios pueden representar uno de los peligros potenciales para las instalaciones.

D) F EN~ ME NO S SANITARIOS

(13)

E) FENóMENOS SOCIO-ORGANIZATIVOS

Son movimientos de masas y aglomeraciones, accidentes terrestres, aéreos y marítimos, problemas de carácter organizativo. El agente perturbador en este caso son las manifestaciones, los disturbios sociales, el vandalismo, terrorismo (asaltos, amenaza de bomba, etc.), y el personal, usuarios, inmueble y ambiente conforman el sistema afectable.

2. VERFICACION DE ZONAS DE SEGURIDAD Y RIESGO

El recorrido en este caso se realizó a las áreas de producción principalmente para revisar las zonas consideradas de riesgo o menor riesgo. Se analizó directamente en laboratorios las posibilidades de contaminación tipo bacteriológico, químico o molecular.

Externamente a la empresa, se realizó la verificación apoyándose con las fotografias aéreas, mapa topográfico y plano urbano.

3. VERIFICACION DE EOUIPO DE AUXILIO, PROTECCION

v

SEGURIDAD

Se realizó un conteo y revisión de cada uno de los equipos. En el caso del equipo de auxilio, se ubicó mediante símbolos convencionales en un plano de la empresa:

Equipo de auxilio

1) extintores con un círculo vacío (O), dependiendo del tipo se le agregó color: azul-agua; rojo- polvo químico; gris-CO,; amarillo- halón.

2) hidrantes con un rectángulo.

3) las tomas siamesas se marcaron con un triángulo. 4) Los trajes de bomberos sólo se contaron.

Se revisaron los botiquines de primeros auxilios, verificando que el material estuviera completo y los medicamentos vigentes.

Equipo de protección

Se verificó que el personal de producción usara el equipo de protección necesario para laborar. En cuanto al inmueble, se revisó cuáles son los sistemas o mecanismos de protección con que se cuenta. Equipo de seguridad

Se revisó cuáles son los dispositivos de seguridad como señalamientos, alarmas, etc., con que cuenta la empresa.

DIFUSION Y CONCIENTIZACION

(14)

0 FORMACION DE BRIGADAS

Las Brigadas son un grupo de personas encargadas de velar por los bienes y seguridad de los recursos humanos y materiales, así como de las tareas encaminadas a la atención de una situación de emergencia, de forma tal que estén organizadas y distribuidas estratégicamente en cada piso del inmueble. Tienen la responsabilidad de ejecutar las acciones de respuesta hasta que haya desaparecido o finalizado la emergencia.

Las brigadas son el sustento operativo de los grupos de Protección Civil, están conformadas por el personal que elabora en la empresa y sus tareas fundamentales se dirigen a la PREVENCION de situaciones de riesgo y a la puesta en práctica de los procedimientos de auxilio en caso de una contingencia.

ELABORACION DE TEXTO PARA TRIPTICO

Al recorrer las instalaciones se observó la necesidad de elaborar un tríptico informativo dirigido a todo el personal y visitantes de la empresa con el objetivo de que estén debidamente enterados de cómo actuar en caso de una emergencia como puede ser un incendio y, en particular de un sismo. De esta forma el texto se refiere a Qué hacer antes, durante y después de un sismo.

ELABORACION DE APUNTES

Con la finalidad de proveer al personal material de difusión, se elaboraron apuntes de cada uno de los cursos de capacitación para cada brigada.

EN BASE A PLANOS DE LA EMPRESA SE REALIZARON LAS SIGUIENTES TAREAS: A) VERIFICACION DE SEÑALES

Dentro del Sistema Nacional de Protección Civil, uno de los principales objetivos es, el de garantizar la seguridad de la población antes, durante y después de presentarse cualquier tipo de emergencia provocada por un desastre de tipo natural o humano. Para lograr esto las señales y avisos de seguridad aplicadas para la protección civil se utilizan con la finalidad de que la población las identifique correctamente y cumplan la función para la cual fueron creadas.

Dentro de cualquier inmueble deben señalarse elementos como escaleras, rutas de evacuación, salidas de emergencia, etc., para ser usados y determinar el camino hacia un destino dado, lo anterior debido a que todos los usuarios precisen de una información correcta y comunicada adecuadamente, en el momento y lugar oportuno.

(15)

B) VERIFICACION DE INSTALACIONES

Se solicitaron los planos de las instalaciones de agua, luz, drenaje y gas para hacer la revisión de las redes de tuberías; se verificó que los colores y formas estuvieran apegados a la(s) norma(s) correspondiente(s), y las condiciones de las tuberías estuvieran correctos, y qué otro tipo de ductos existen y qué fluidos ocupan.

ELABORACION

Y

ACTUALIZACION DEL PLANO DE LOCALIZACION

En el plano de localización de la empresa se realizó la ubicación de todo el equipo de auxilio (extintores, hidrantes, tomas siamesas), de seguridad (rutas de evacuación, salidas de emergencia y puntos de reunión); se incluyeron además los tanques de gas.

Para trabajar en el plano se utilizaron planillas de mecanorma, rapidógrafos, tinta china de color verde, rojo y negro, escuadras y reglas.

Las rutas de evacuación se marcaron con flecha gruesa en color verde, las salidas de emergencia con flecha gruesa en negro, los hidrantes en rectángulo rojo. Los extintores en negro y dependiendo del tipo se marcaron con triángulo si se trataba de agua, con cuadrado si son de CO,

,

con círculo si es polvo químico y halón. Los puntos de reunión se ubicaron con una serie de 4 flechas encontradas hacia el centro. Los hidrantes, extintores y tanques de gas ubicados en la azotea se marcaron con asterisco. Todos los señalamientos y simbología utilizada esta apegada a los reglamentos y normas que marca la Ley y bomberos.

ELABORACION DEL DOCUMENTO DEL PROGRAMA DE PROTECCION C M L El Programa Interno de Protección Civil es aquel que se circunscribe al ámbito de una dependencia, entidad, institución y organismo, pertenecientes al Sector Público del Distrito Federal, al Privado y Social, se aplica en los inmuebles correspondientes, con el fin de salvaguardar la integridad fisica de los empleados y personas que concurren a é1, así como de proteger las instalaciones, bienes e información vital, ante la ocurrencia de un riesgo, emergencia, siniestro o desastre.

El Programa Interno constituye una serie de propósitos, acciones conscientes, deliberadas, globales y planificadas, destinadas a la protección del personal contra peligros y riesgos que se presenten en la eventualidad de un desastre; así como al establecimiento de dispositivos de intervención, en situaciones de emergencia, minimizando o eliminando así la pérdida de vidas humanas, la destrucción de bienes materiales y naturales y la interrupción de las funciones esenciales del centro de trabajo (Diario Oficial de la Federación, Ley de Protección Civil, 1996).

(16)

Protección Civil y el Departamento del Distrito Federal, y por las normas vigentes publicadas en los Diarios Oficiales (ver bibliografia). El documento se fue completando conforme los datos requeridos se heron obteniendo, la información se almacenó en un diskette de 3% y procesada en computadora pentium.

LISTA D E SUGERENCIAS

Se agrega al documento una lista de sugerencias referentes a: l . Mantener actualizado el Programa de Protección Civil.

2. Realización permanente de estudios a detalle de las emanaciones de contaminantes. 3 . Mayor control sobre los desechos químicos.

(17)

ACTIVIDADES REALIZADAS

Las actividades se fueron desarrollando en 6 etapas:

PRIMERA ETAPA

l. Estudio de Impacto ambiental.

0 Verificación de descargas residuales.

0 Verificación de descargas de contaminantes a la atmósfera y suelo.

2. Diagnóstico de riesgos sanitarios, químicos, fisicos, y geológicos. 3. Utilización de la cartografia para la ubicación geográfica de la empresa.

SEGUNDA ETAPA

l. Elaboración de cuestionario para la empresa. 2. Conocimiento del inmueble en general. 3. Análisis de riesgos y vulnerabilidad.

4. Verificación de las zonas de seguridad y riesgo.

5. Verificación de equipo de auxilio, seguridad y protección. TERCERA ETAPA

Difisión y concientización:

l. Elaboración de texto para tríptico “Sismos qué hacer

“.

2. Elaboración de manual del participante (Formación de brigadas). 3. Elaboración de apuntes de cursos de capacitación.

CUARTA ETAPA

l . Verificación de instalaciones. 2. Verificación de señalamientos.

3. Elaboración y actualización del plano de localización con señalamientos. QUINTA ETAPA

l. Elaboración del documento del programa de Protección Civil. 2. Lista de sugerencias.

(18)

OBJETIVOS

Y

METAS ALCANZADAS

En la realización del presente trabajo, se cumplieron satisfactoriamente las metas y objetivos establecidos en el convenio, e incluso algunos no considerados.

1. Una de las metas, y sin duda de las más importantes, la estrecha vinculación que se logró

establecer entre la empresa y la universidad, gracias al trabajo realizado ambas partes se beneficiaron, por uno, la empresa conoció el tipo de servicios que esta institución está en condiciones de ofrecer, y por el otro, que se aplicaran desde una perspectiva diferente los conocimientos adquiridos de la carrera de Biología.

2. Se cumplieron todas las etapas establecidas en el convenio.

3. Con la elaboración del Programa de Protección Civil, la empresa ha quedado en las mejores condiciones para actuar de forma óptima y ordenada ante cualquier emergencia originada por causas naturales o humanas.

4. La empresa cumple con un requerimiento establecido por la Ley y cuenta con un documento legal que la ampara ante la supervisión posterior de autoridades gubernamentales.

5. El personal que labora en los Laboratorios Grossman se ha vinculado con los aspectos legales, con los contaminantes a la atmósfera, deshechos químicos y las instituciones implicadas en materia de protección civil, además de que se ha tomado conciencia sobre esta temática.

6. Se cubrieron al 100 YO las necesidades de la empresa

.

7. Con este proyecto la Universidad Autónoma Metropolitana Iztapalapa demuestra ser un polo de desarrollo en esta materia debido al tipo de investigación que se realiza.

8. Se identificaron los riesgos posibles a los que la empresa está expuesta tanto fiera como dentro de la misma utilizando métodos científicos.

9. El Programa de Protección Civil está 100% apegado a las normas y reglamentos vigentes que marca la Ley.

10. Por mi parte, he adquirido los conocimientos en materia de Protección Civil, el manejo de los aspectos legales de la biología, la aplicación de las Normas Ecológicas dentro de este tipo de programas y la realización de estudios de impacto ambiental.

(19)

RESULTADOS

ESTUDIO DE IMPACTO AMBIENTAL

En base a la revisión bibliográfica de las Normas Ecológicas, se encontró que las siguientes son las que competen a la empresa:

ATM~SFEFU

l . Norma Oficial Mexicana NOM-034-ECOL-1993 que establece los métodos de concentración de monóxido de carbono en el aire ambiente y los procedimientos para su medición.

2. Norma Oficial Mexicana NOM-035-ECOL-1993 que establece los métodos de concentración de partículas suspendidas totales en el aire ambiente y el procedimiento con equipos de medición, 3. Norma Oficial Mexicana NOM-036-ECOL-1993 que establece los métodos de concentración de

ozono en el aire ambiente y los procedimientos para la calibración.

4. Norma Oficial Mexicana NOM-042-ECOL-1993 que establece los niveles máximos de hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno provenientes de automotorres nuevos en planta, así como de hidrocarburos evaporativos provenientes que usan gasolina, gas licuado de petróleo (gas L.P.), gas natural y otros combustibles alternativos.

5. Norma Oficial Mexicana NOM-044-ECOL-1993 que establece los niveles máximos de hidrocarburos, monóxido de carbono, óxido de nitrógeno, partículas suspendidas provenientes de escapes de motores nuevos que usan diesel como combustible y que Vehículos automotores con peso bruto vehicular mayor de 3.857 kilogramos.

6. Norma Oficial Mexicana NOM-047-ECOL-1993 que establece las características de medición para la verificación delos niveles de emisión provenientes de motores en circulación que usan gasolina, gas licuado de petróleo, gas natural y otros combustibles.

7. Norma Oficial Mexicana NOM-048-ECOL-1993 que establece los niveles máximos de hidrocarburos, monóxido de carbono y humo, provenientes del escape de gasolina o mezcla de gasolina-aceite como combustible.

8. Norma Oficial Mexicana NOM-049-ECOL-1993 que establece las características de medición para la verificación de los niveles de emisiones de gases contaminantes, la circulación que usan gasolina o mezcla de gasolina-aceite como combustible.

9. Norma Oficial Mexicana NOM-051-ECOL-1993 que establece el nivel máximo permisible en peso de azufre en el combustible líquido gasóleo industrial que se consuma por las fuentes fijas en la Zona Metropolitana de la Ciudad de México.

(20)

l. Norma Oficial Mexicana

NOM-073-ECOL-1994

, Que establece los Límites Máximos Permisibles de Contaminantes en las Descargas de Aguas Residuales a Cuerpos Receptores Provenientes de las Industrias Farmacéutica y Farmoquímica.

SUELO

1. Norma Oficial Mexicana

NOM-052-ECOL-1993

que establece las caracteristicas de los residuos peligrosos los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente. 2. Norma Oficial Mexicana

NOM-053-ECOL-1993

que establece el procedimiento para llevar a

cabo la extracción para determinar los constituyentes que hacen a un residuo peligroso por su toxicidad al ambiente.

NOM-054-ECOL-1993

que establece el procedimiento para determinar entre dos o más residuos considerados como peligrosos por la Norma Oficial Mexicana

NOM-

NOM-056-ECOL-1993

que establece los requisitos para el diseño y construcción complementarias de un confinamiento controlado para residuos peligrosos.

NOM-057-ECOL-1993

que establece los requisitos que deben observarse en la construcción y operación de celdas de un confinamiento controlado para residuos peligrosos.

NOM-058-ECOL-1993

que establece los requisitos para la operación de controlado de residuos peligrosos.

7. Proyecto de Norma Oficial Mexicana

NOM-087-ECOL-1994,

Que establece los Requisitos para la Separación, Envasado, Almacenamiento, Transporte, Tratamiento y Disposición Final de Residuos Peligrosos Biológico-Infecciosos que se Generan en Establecimientos que Presten Atención Médica, Tales como y Consultorios Médicos, así como Laboratorios Clínicos, Laboratorios de Producción de Biológicos, Investigación, Tanto Humanos como Veterinarios.

052-ECOL-1993.

RUIDO

l. Norma Oficial Mexicana

NOM-081-ECOL-1994

que Establece los Límites Máximos Permisibles de Emisión de Fuentes Fijas y su Método de Medición.

De acuerdo a la bitácora de manejo de cada uno de los emisores y residuos se obtuvo que se cuenta con una empresa (SEPIASA), quien otorga la Cédula de Operación de la Planta de Producción, autorizando que cumple con los requerimientos establecidos por la Ley.

Los Laboratorios Grossman cuentan con la ayuda de la empresa

REIND

QUIMICA, que es la encargada de realizar todo el manejo correspondiente al manejo de los residuos y sustancias tóxicas o consideradas peligrosas.

(21)

En los recorridos y estudio realizado por mi parte se corroboró que no hay descargas al suelo o al drenaje, pues cuenta con tanque de recuperación de condensados, hay trampa de arena en caso de derrame de combustibles, cuentan con colectores de aguas ácidas y básicas, los residuos sólidos se confinan, hay tratamiento contra la fauna nociva. No hay fugas de agua potable, gas o algún otro combustible.

Por otro lado, no hay descargas de humos a la atmósfera pues se cuenta con recolectores de hollín, colectores de polvo químico, de humo, además de que hay comunicación directa con SEDESOL para suspender actividades en caso de contingencia.

(22)

A

N

I

+

19'30'

MEXICO

Figura 1. Ubicacidn Delegacidn Coyoaciin.

Fuente: INEGI. Marco Geoestadístico, 1990. Inédito

'00'

+

ESCALA GRAF ICA

KILOMETROS O

1 I 3 6 t 9 le

+

19

(23)

Los mapas fotogramétricos elaborados permiten ubicar más específicamente a la empresa, es decir, se obtuvo la localización de la Delegación Coyoacán (Figura 2) que es a la que pertenece la empresa en el Distrito Federal, después se obtuvo la ubicación de la empresa dentro de la Delegación (Figura3), y finalmente se ubicó en un mapa urbano (Figura 4). También se utilizó un mapa topográfico (Figura 5). Todo este trabajo se realizó con la finalidad de obtener la Geología y tipo de Suelo en el que se encuentra.

GEOLOGIA

Los Laboratorios Grossman, se encuentran en un subsuelo geológico constituido por arcillas, arenas, basaltos? De una edad reciente (Cuaternario). Estos materiales geológicos son producto de la acumulación de sedimentos que originaron la formación de la cuenca de México (Figura 6), en donde las ondas sísmicas se reflejan con mayor incidencia.

No es posible saber con certeza específicamente la geología del subsuelo del área física de ésta empresa, sin embargo los datos del sismo de 1985, hacen suponer que el suelo geológico, de un

espesor de 20-40 metros, pudiera estar compuesto de arcillas, arenas, gravas y roca sólida. De tal forma que es posible que las ondas sísmicas se reflejen con intensidad en caso de sismos en toda ésta región.

(24)

I

99' lo' 99' OW

19' 28'

+

I

19' 22'

&

N

I

\

BENITO JUAREZ _I

+

v

TLALPAN

Figura 2. Ubicaci6n específica de Laboratorios Gorssrnan en Del. Coyoachn Fuente: INEGI. Carta Topográfica, 1:50 O00

SIMBULUGIA

-

vlns PRINCIPALES

" S.T.C. (METRO)

O ESTACION METRO

O LOCALIDAD

Y TREN LfGfRO

+

XOCHIMILCO

/I

19' 18'

ESCALA GRAFICA

KILOMETROS

0 .65 1.3 1.9 2.6

99',1o' _{99', 08'}

(25)

2 2 2 2 0 7

CiIW i L Y Í U J 1

SIMBOLOGBA

VIARAPIDA AV. IMPORTANTE

__

~~~ - EJEVIAL

-

VIALIDAD EN OBRA

”

LIMITE DELEG. Y MPAL.

TREN LIGERO

LINEA DEL METRO

-”

-

m NUMERO DEL PIANO PIANO ADYACENTE

2 00 NUMERACION DOMICIUN

tc _{LINEA FERREA}

_c SENTIDO DE LAS CALLES

AREA VERDE

1 IGLESIA

@I HOSPITAL t LUGAR DE INTERES

12 EDIFICIO PUBLICO

m DELEGACION

= PALACIO MUNICIPAL

1 MONUMENTO

I FUENTE

-*

CENTRO DE ENSENANZ MUSEO

El BIBLIOTECA

x

CENTRO DEPORTIVO CLUB DE GOLF

n

ZOOLOGIC0

R

CENTRO COMERCIAL

$ 2 d JRrJ

ESCALA

1 :15

O00

O 150 500 1 O00 1 500

( ] c m . en el plano representa 150 mts., sobre el terreno)

(26)

I “

42

41

8 3 2

4

40

39

3f

19”20

37

9

3

E

36

4

ESCALA 1:50,000

MMIOI

IO00 M0 O

“ e ( “ *

“ ” _

1

I

2 1 Kddmetras 4

Figura 4. Mapa Topográfico

(27)

(28)

(29)

TIPO D E SUELO

El suelo geológico de Laboratorios Grossman se encuentra en una zona de transición donde de alguna forma el suelo es resistente, sin embargo no ha que descartar que los estudios a la fecha son muy generales (Figura 7); y que pudiera también estar en una zona de lago, y esto es tomando en cuenta los colapsos de suelo durante el sismo de 1985 en lo antes mencionado.

El cuestionario elaborado para la empresa es un método general para obtener gran parte de la información, es decir, conocer las necesidades y manejo del inmueble (ANEXO 1).

Se realizaron aproximadamente 40 visitas a la empresa, la mayoría de ellas a la planta de producción y el resto a las oficinas y alrededores obteniendo la siguiente información:

ANALISIS D E RIESGOS Y VULNERABILIDAD

En base a las visitas y al análisis realizados por medio de los mapas y fotografía aérea, se determinaron las zonas de riesgo y menor riesgo.

De riesgo:

a) el cuarto de máquinas, pues se encuentran las calderas y se trabaja con altas presiones y b) la cocina debido a que hay estufas que usan gas para su funcionamiento y justo arriba de esta se c) el almacén de solventes, debido al tipo de materiales contenidos,

d) en control microbiológico y químico debido al tipo de reactivos y sustancias que se emplean y temperaturas,

encuentra un tanque de gas de 1000 litros de capacidad,

equipo que se maneja (la mayoría materiales de vidrio).

Sin embargo, la empresa ha previsto todos estos riesgos y mantiene un adecuado manejo y control de las sustancias y reactivos que se emplean, cuanta con el personal capacitado, se utiliza el equipo de protección, por lo que el riesgo se minimiza tanto para las instalaciones como para el personal. De menor riesgo.

Estas zonas se establecieron como aquellas alejadas de materiales y equipo que pueden poner en riesgo la seguridad o la vida del personal como por ejemplo vidrio, maquinaria y reactivos. De esta folma se determinaron 6 zonas de menor riesgo o puntos de reunión (Figura 8).

Dentro de la empresa, existen zonas consideradas de menor riesgo, principalmente aquellas en donde se encuentran muros de concreto y marcos de puertas de concreto, debido al tipo de construcción del inmueble, es menos vulnerable ante la presencia de un sismo.

(30)

en el temblor del 85. La zona que se determinó como de menor riesgo fuera de las instalaciones es la calle de San Andrés debido a que hay poca afluencia de vehículos, no hay cables peligrosos ni edificios que en un momento dado puedan afectar la seguridad del personal en caso de evacuar el inmueble.

EQUIPO DE AUXILIO, SEGURIDAD Y PROTECCION La empresa cuenta con el siguiente equipo:

De auxilio:

l. 69 extintores: 4 de halón; 3 de C02; 57 de polvo químico y 5 de agua.

2. 14 gabinetes de hidrantes con 19 mangueras.

Extintores e hidrantes cumplen con las normas vigentes referentes al manejo, mantenimiento y colocación de los mismos.

3 . 4 trajes de bomberos.

4. Hay 3 botiquines completos con medicamentos vigentes, dos ubicados en la planta de producción y otro en las oficinas. Existe además la brigada de Primeros Auxilios, enfermería y Médicos capacitados.

De protección:

Los trabajadores usan goggles, guantes, mascarillas, cofia, cubrebocas, botas, zapatos, cascos, batas y trajes especiales para el área de esterilización.

De seguridad:

La empresa cuenta con:

1. Sistema de circuito cerrado en las puertas de acceso, 4 cámaras de video conectadas a la recepción, 2 sirenas de emergencia que se activan manualmente, 2 alarmas de sismos mecánicas, el personal de vigilancia cuenta con radios de comunicación, y hay una malla de alto voltaje que rodea a toda la planta por el exterior.

2. Directorio de instituciones que prestan apoyo en caso de emergencia. 3 . Personal capacitado para actuar en caso de una emergencia (brigadas).

LOCALIZACION DEL INMUEBLE

Para obtener una localización más precisa a nivel geográfico y urbano la empresa cuenta con una fotografía aérea escala 1: 15 000 (Figura l), un mapa de localización urbana específica (Figura 2) y

(31)

!

Figura 7. Tipo de suelo de Laboratorios Grossman

(32)

DIFUSION Y CONCIENTIZACION A) Se formaron 4 brigadas:

l . Sismos qué hacer antes, durante y después. 2. Evacuación, con 1 1 participantes

3. Combate y prevención de incendios. 4. Primeros auxilios.

Cuenta con 2 brigadas más, desactivación y comunicación.

B)

Se elaboraron 97 constancias para 56 participantes, entre ellos ya se cuentan a los jefes de piso y responsables de brigada. Para las brigadas de comunicación y desactivación sólo se nombraron a responsables.

C) Texto para el tríptico “Sismos qué hacer antes, durante y después”.

Los apuntes que se elaboraron para cada brigada y que se entregaron a cada participante fueron:

-

CURSO BASIC0 DE EVACUACIóN.

-

CURSO BÁSICO DE INCENDIOS.

-

SISMOS i QUÉ HACER !

VERIFICACION D E INSTALACIONES

Se encontró que la ubicación de las tuberías es la correcta, que el mantenimiento es el adecuado y que el color está apegado a la norma NOM-028-STPS-1994. Por lo tanto no hay riesgo alguno de que se presente algún accidente. Además de que el personal a este cargo esti debidamente capacitado y preparado.

SEÑALIZACION

La señalización se actualizó de acuerdo a lo que marca la norma NOM-026-STPS-1994. Se cuenta con rutas de evacuación, salidas de emergencia con su respectivo letrero, 6 puntos de reunión.

Cuentan además con:

señales restrictivas, Prohibitivas Informativas, De obligatoriedad,

(33)

DOCUMENTO DEL PROGRAMA DE PROTECCION CIVIL

(34)

z

9

!I

' w

+%

Y

!i

I

(35)

CONCLUSIONES

Dentro de un proyecto de protección civil se podría pensar que una carrera como la biología no tendría que ver nada o muy poco, lo cual no es verdad, pues en un programa de protección civil están implicados la biología molecular, bioquímica, química, aguas residuales, los fenómenos de tipo geológico, hidrometeorológico, fisicoquímicos y sanitarios, además de que este programa permite realizar estudios de impacto ambiental, pues el entorno natural es uno de los más afectados aparte de la población.

Si se disminuye la atención al entorno natural y a todo lo que representa, no se podrá mantener el poco equilibrio ecológico que se encuentra en una Ciudad tan habitada como lo es la Ciudad de México.

Aún es lamentable saber que hay demasiada apatía tanto por parte de las autoridades gubernamentales como por los mismos empresarios y habitantes frente a los desastres que provocan los riesgos con los que convivimos día a día, es necesario implementar una cultura en Protección Civil y Ambiental si no queremos lamentar la pérdida total de los pocos recursos con que contamos.

Actualmente la Universidad Autónoma Metropolitana Iztapalapa es una de las primeras Universidades del País que ofrece el servicio de riesgos geológicos (Protección Civil ) a la empresa privada, por lo que está en las mejores condiciones académicas de ofrecer un servicio de primera línea. Al mismo tiempo es la primera ocasión que estudiantes de la carrera de Biología participan de forma directa en la empresa privada con esta temática, lo cual abre un abanico de posibilidades para el Biólogo de la UAM Iztapalapa.

Este ha sido el primer paso para establecer una estrecha vinculación empresa-universidad en este campo que durante mucho tiempo no se había dado y que actualmente constituye una parte importante para el crecimiento tanto de la Institución como de la empresa. Así mismo, mediante este convenio, los egresados de cualquier carrera, y en especial de la carrera de Biología pueden formar una parte fundamental dentro de los programas de protección civil.

De esta forma, tanto la empresa como la universidad quedan satisfechas en su labor, la empresa por

(36)

Deseo expresar también que ésta ha sido una gran experiencia, pues el conocer desde afuera como desde dentro a la empresa privada, representa una magnífica oportunidad, pues de esta forma es reconocida nuestra institución y el trabajo que en ella se realiza y los alcances que se pueden lograr.

(37)

RECOMENDACIONES

1. Se ha pedido a la empresa que tenga a la mano la lista de las Normas Oficiales Mexicanas referentes a todo tipo de emisiones de contaminantes al ambiente.

2. Que se tengan en constante revisión los Diarios Oficiales para verificar los cambios en las Normas.

3. Que aún cuando la empresa cuenta con dispositivos anticontaminantes, no debe olvidar que la bitácora de manejo debe estar en permanente revisión.

4. Que exista un señalamiento de las sustancias tóxicas o peligrosas, pues a pesar de que cuenta con una empresa encargada exclusivamente del manejo de los residuos, no deja de ser un riesgo latente para el

5. personal no sólo de los Laboratorios sino de la empresa encargada del manejo de residuos.

6. Que se de mantenimiento al programa de Protección Civil con la realización de simulacros por lo menos dos veces al año.

7. Se sugiere también que los planos de localización estén debidamente actualizados.

8. Que exista el personal encargado de mantener las brigadas completas, que verifique periódicamente los reglamentos y normas referentes a Protección Civil.

9. En lo que se refiere a la universidad, que se promuevan y apoyen este tipo de servicios para los egresados de esta institución, pues este primer convenio representa una importante fuente de apoyo para que los pasantes de las diferentes áreas puedan encontrar una fuente de trabajo, así como el que se puedan realizar prácticas profesionales.

10.Además de que de esta forma la universidad a través de sus egresados, se difunde en un área más tan necesaria en un país tan difícil de organizar y con tanta población como el nuestro.

(38)

BIBLIOGRAFIA

1. CENAPRED. SISMOS. Secretaría de Gobernación. Sistema Nacional de Protección Civil. Fascículo 2. México. 1994. p.p. 1, 3, 8, 10, 12, 14, 16 y 17.

2. Diario Oficial de la Federación. Decreto Por el Que se Aprueban las Bases Para el

Establecimiento del Sistema Nacional de Protección Civil, y el Programa de Protección Civil

que las mismas contienen. Organ0 del Gobierno Constitucional de los Estados Unidos

Mexicanos. 6 de mayo de 1996. Tomo CCCXCVI. No.2.

3 . Diario Oficial de la Federación. Ley de Protección Civil para el Distrito Federal. 2 de febrero de 1996. Tomo DIX No. 2.

4. Dirección Gral. de Protección Civil del DDF. Programa específico de Protección Civil.

5. Gaceta Oficial del Departamento del Distrito Federal. Reglamento de Protección Civil para el

Distrito Federal. 27 de agosto de 1990. Tomo 11, No. 62.

6. Gaceta Oficial del Distrito Federal. Reglamento de Ley de Protección Civil para el Distrito

Federal. 18 de octubre de 1996. Séptima época. No. 21.

7. Garcia de Palacios-Roji, C. 1995. GUIA ROJI, Ciudad de México. Escala 1: 15 000. México.

8. Hernández- Láscares, D. 1991. La escala del Tiempo Geológico, La Deriva de los Continentes

y la Tectónica de Placas. UAM-1. México. .p.p. 23-29.

9. , . . . 1996. Simulacros en la Universidad Autónoma Metropolitana

-

Iztapalapa. Documento inédito. p.p. 12.

10.Secretaría de Gobernación. Programa General de Protección Civil para el Distrito FederaL. Dir. Gral. de Protección Civil. México. 1991.

11 .Secretaría de Gobierno. Guía para la elaboración del Programa Interno de Protección Civil

para industrias

,

comercios y edificios plurifamiliares. Subsecretaría de Gobierno. Dirección

General de Protección Civil. México. 1991.

12.Secretaría del Trabajo y Previsión Social. Formación de Brigadas. Dirección General de Capacitación y Productividad. México. 1996.

(39)

ANEXO 1

1. DATOS GENERALES

1.1. Nombre o razón social de la empresa

1.2. Dirección

entre Y

Colonia c. p. zona

Teléfonos Fax

1.3 Propietario y representante legal

1.4. Giro o actividad

1.4.1. Industria (especificar)

1.5. Producto o actividad principal

1.6. Horario de servicio 1.6.1. Oficinas

1.6.2. De producción o servicios 1.6.3. Días laborables

1.7. Población

1.7.1. Administrativos 1.7.3. Obreros

1.7.2. Empleados 1.7.4. Otros

1.7.5. Flotante _{por día}

1.8. Inmueble 1.8.1. Propio 1.8.2. Rentado 1.8.3. Otro

1.8.4. Superficie del terreno m2. 1.8.5. Construcción m2

1.8.6. Estacionamiento m2. 1.8.7. Niveles

1.8.8. Sótano

1.9. Materiales de construcción 1.9.1. Muros

1.9.2. Techos

(40)

2.

PROTECCION CIVIL

2.1. Comisión mixta de seguridad e higiene NO SI

representantes:

2.2. Brigadas de emergencia

2.2. l . de evacuación NO SI no. integrantes

responsable

2.2.2. Contra incendio NO

-

SI

-

no. intregrantes

responsable

2.2.3. Primeros auxilios NO SI no. integrantes

responsable

2.2.4. Búsqueda y rescate NO SI no. integrantes

responsable

2.2.5. Comunicación NO SI no. integrantes

responsable

2.3. Programa de simulacros NO SI periodicidad

2.4. Programa de protección civil NO SI

2.5. Rutas de evacuación NO SI señalización NO SI

-

2.6. Area de seguridad NO SI señalización NO SI

-

2.7. Alarma contra sismos NO SI tipo

2.8. Servicio medico NO SI responsable

2.9. Botiquín de primeros auxilios completo NO SI

2.10. Teléfono exclusivo de emergencia NO SI Directorio

2.1 l. Señalizaciones de conformidad a la nom-s-pc-11991 publicadas

en el diario oficial del 13 de julio de 1992 NO SI

-

(41)

2.1 1.2. Informativas 2.1 1.3. De emergencia 2.1 1.4. Restrictivas

2.12. Las puertas abren hacia afuera SI NO cuales

2.13. Los accesos a las puertas de emergencia están libres NO

Los picaportes en buen estado de funcionamiento NO SI

SI

-

!

2.14. Extintores e hidrantes libres de obstáculo NO

-

SI

-

2.1

5.

El inmueble requiere de escaleras de emergencia NO SI

2.16. Escaleras y pasillos con piso antiderrapante NO SI

2.17. Bandas, engranes y piezas móviles de maquinaria con la protección adecuada

NO

-

SI

-

2.19. Lo utilizan los trabajadores SI NO Porqué

2.20. Hay equipo de emergencia NO SI Cuál

3. INCENDIO

3.1. Un extintor cada 15 mts. lineales o cada 30 m2. SI NO

área m2. mi. numero de extintores

capacidad kgs. tipo

colocación adecuada NO SI seguros completos NO SI

ultima fecha de recarga

3.2. Hidrantes completos NO SI

-

mangueras y chiflón NO

SI

-

fecha de la ultima prueba del sistema

3.3.

3.4.

3.5.

Tubería identificada con color rojo NO SI

-

cargada a la presión adecuada _NO _SI

-

Reserva para incendios

Motobomba automática

(42)

3.6. Toma siamesa exterior para bomberos NO SI

-

3.7. Detectores

3.7.1. de humo NO

3.7.2 de flama NO

SI

-

SI

-

3.8. Lámparas de emergencia NO SI

-

cuántas

3.9. Alarma contra incendio NO SI tipo

3.1

O.

Hidrante mas cercano, dirección

4. INSTALACIONES ELECTRICAS

4.1. Voltaje utilizado 11

O

trifásico 110 220 440

4.2. Transformador SI NO

-

sub-estación SI NO

-

4.3. Cableado oculto entubado otro

4.4. Contactos con tapa protectora NO SI

antiexplosión NO SI

4.5. Contactos con voltaje diferenciado NO SI

4.6. Interruptores

4.6.1. Manuales 4.6.2 Térmicos

4.7. Arrancadores en cada motor SI NO

4.8. Fusibles y/o pastillas adecuadas a la caga SI NO

4.9. Iluminación adecuada y suficiente en cada área SI NO

-

4.1

O.

Lámpara con cubierta protectora SI NO

-

4.1 1. Iluminación individual en cada máquina SI NO

-

4.12. Un interruptor por cada 50 m2 o fracción de

área iluminada NO SI

-

(43)

4.14. Medidores con protección NO SI

-

4.1 5. Maquinaria con interruptores de seguridad NO SI

-

4.16. Líneas balanceadas NO

-

SI

-

4.17. Instalación para oficinas independientes del área

de producción SI NO

-

voltaje

4.18. La empresa cuenta con equipo de computación SI NO

-

4.18.1. Tiene línea independiente SI NO

-

voltaje

4.18.2. Ventilación adecuada _NO

_-

_SI

_-

4.19. Contactos individuales para equipo de oficina NO SI

-

4.20. Calentadores eléctricos NO

SI

-

con dos interruptores

SI

-

NO

-

térmico manual

4.21. Planta de emergencia NO

-

SI

-

capacidad

5. RED HIDRAULICA

5.1. Toma de agua potable de 0 que se utiliza para

~~~~ ~

5.2. Toma de agua tratada de 0 que se utiliza para

5.3. Pozo con permiso no. que se utiliza para

5.4. Agua reciclada por la propia empresa m3. diarios que se utilizan para

5.5. Cisterna NO

SI

-

capacidad m3. tapa

hermética NO

SI

-

5.6. Tinacos capacidad c/u Its. material

instalados a mts. de altura

5.7. Fecha de la ultima limpieza realizada a tinacos y10 cisterna

5.8. Tubería de agua potable fugas SI NO

-

identificada con color

azul SI _NO

_-

(44)

5.9. Tubería de agua tratada fugas SI NO

-

identificada con color

naranja SI NO

5.1

O.

Torres de enfriamiento NO SI

-

capacidad

promedio de horas de trabajo a la semana

6. CALDERA O GENERADOR DE VAPOR

6.1. Capacidad hP

6.2. Tipo de combustible

6.3. Horas diarias de funcionamiento

6.4. Chimeneas con recolector de hollín SI NO

-

6.5. Tubería de vapor con aislante térmico SI NO

-

identificada con color aluminio SI

-

NO

6.6. Tanque para recuperación de condensados SI

NO

-

6.7. Válvulas de seguridad SI NO

-

calibradas a lbs.

6.8. Fogonero

licencia no. expedida por

6.9. Bitácora de servicio SI NO

7. COMBUSTIBLES

7.1. Recipientes de gas Ip capacidad c/u

7.2. Tanque estacionario de gas NO SI

-

capacidad

fecha de instalación compañía abastecedora

7.3. Instalados en área ventilada y aislada SI NO

-

(45)

7.5. Tuberías de gas instaladas a 20 cm. mínimo de tuberías de fluidos corrosivos, de alta presión o conductores

eléctricos SI NO

-

identificada con color amarillo SI

-

NO

-

7.6. Medidor de gas SI

-

NO

-

en lugar seco y

protegido SI

-

NO

-

7.7. Tanque de combustible liquido NO SI

-

tipo

capacidad Its. con nivel exterior SI NO

-

7.8. Colocado en lugar aislado y ventilado SI NQ

-

7.9. Trampa de arena para captar derrames del tanque SI NO

-

7.1

O.

Tuberías fugas SI NO

-

identificadas con color

blanco SI NO

-

marcadas con letra “d”

para diesel y “p” para petróleo SI NO

-

responsable del área de mantenimiento

8. PROCESO DE FABRICACION

8.1. Principales materias primas utilizadas

tóxica _explosiva

tóxica explosiva

tóxica _explosiva

patógena radioactiva

tóxica explosiva

8.2. Por seguridad requieren de almacenaje especial NO

SI

-

de que tipo

8.3. El producto terminado es tóxico explosivo médico patógeno radioactivo alimenticio

8.4. Por seguridad requiere de almacenaje especial NO

8.5. Si el producto es alimenticio o de uso médico se cumplen las normas sanitarias

(46)

correspondientes SI NO

-

8.6. Se requiere de transporte especial para distribuir el producto terminado

SI

-

NO

-

de que tipo

8.7. Se cuenta con dispositivos anticontaminantes en la planta NO

SI

-

en que parte del proceso

8.8. se utilizan fluidos tóxicos o corrosivos NO SI

-

tuberías fugas SI NO

-

identificadas con color gris _SI _NOP

8.9. Se utilizan gases de que tipo compañia abastecedora

8.1

O.

Eliminación de residuos sólidos tipo método

8.1 l . Descarga agua residual a la red de drenaje NO

-

SI

-

volumen aproximado en m3. diarios

8.12. Tratamiento contra la fauna nociva _NO _SI

-

periodicidad responsable

plaguicida utilizado

8.13. Cuentan con bodegas o almacenes en lugar diferente a la planta NO

SI

-

cuántos

dirección

8.14. Almacén

8.14.1 De mantenimiento NO SI

-

herramientas, partes y refacciones en orden y

clasificadas SI NO

-

sustancias tóxicas o corrosivas aisladas SI NO

-

sustancias inflamables en áreas de seguridad SI NO

-

extintores adecuados NO

número tipo SI

-

8.14.2. De materia prima NO

-

se cumplen los requisitos de seguridad SI

-

y sanitarios que marca la

ley SI _NO

_-

(47)

se cumplen los requisitos de seguridad y sanitarios que marca la ley SI

-

I NO- extintores adecuados NO SI

-

número

8.15. Existe comunicación directa con Sedesol para suspensión de actividades en

caso de contingencia ambiental SI NO

-

9. VEHICULOS

9.1. Tipo de vehículo Automóvil Camionetas Camiones Trailer

Otro

9.2. Si transporta substancias tóxicas o peligrosas están debidamente señalizados e

identificados con el código correspondiente SI NO

-

9.3. El personal del transporte tiene la capacitación adecuada SI NO

-

9.4. El operador conoce el reglamento de la S .G. P y V. al transporte de substancias

tóxicas o peligrosas SI NO
