(1)1 TOPOGRAFÍA APLICADA A OBRA VERTICAL Y HORIZONTAL EN USME. CRISTIAN CAMILO ARANGO CUBIDES COD. 20142031081. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES TECNOLOGIA EN TOPOGRAFIA PROYECTO DE GRADO MODALIDAD PASANTÍAS 2018.

(2) 2 Proyecto De Grado Modalidad Pasantía. Topografía Aplicada A Obra Vertical Y Horizontal en Usme. Cristian Camilo Arango Cubides Cód. 20142031081. Director Bertha Osmany Guarín Díaz. Universidad Distrital Francisco José De Caldas Facultad De Medio Ambiente Y Recursos Naturales Tecnología En Topografía Proyecto De Grado Modalidad Pasantías 2018.

(3) 3 Dedicatoria A mi familia que hace que cada logro que voy cosechando sea con más orgullo y fortaleza.

(4) 4 Agradecimientos Agradezco en primera instancia a la Universidad Distrital Francisco José de Caldas por permitirme ser parte del proyecto que han realizado por años, y en segunda instancia a cada una de las personas que han apoyado esta formación.

(5) 5 CONTENIDO INTRODUCCIÓN………………………………………………………………….8 RESUMEN………………………………………………………………………9 1. OBJETIVOS………………………………………………………………….11 1.1 OBJETIVO GENERAL………………………………………………………...11 1.2 OBJETIVOS ESPECÍFICO…………………….……………………………....11 2. MARCO TEORICO………………………………….………………………12 2.1 TOPOGRAFÍA………………………………………………………..………...12 2.2 LEVANTAMIENTO TOPOGRÁFICO………….……………………………..12 2.2.1 Planimetría. …………………………………………………………………12 2.2.2 Altimetría. …………………………………………………………..………12 2.2.3 Banco De Marca………………………………….……………...……...…..13 2.2.4 Nivelación…………………………………………………………….……..13 2.3 EDIFICACIÓNES……………………………………………………...……….13 2.4 TOPOGRAFIA APLICADA A LAS OBRAS CIVILES………………………13 3. DESARROLLO DE LA PASANTÌA…………………………………………14 3.1 ACTIVIDADES REALIZADAS EN LA OBRA RESERVA SAN DAVID…..14 3.1.1 Descripción de actividades en campo…………………………………………15 3.1.1.1 Control de asentamientos………………………………………………………….15 3.1.2.2 Nivelación………………………………………………………..………….15 3.1.2.3 Replanteo. ……………………………………………………………..……16 3.1.1 Cronograma de actividades………………………………………………....16 3.2 CONTROL DE ACTIVIDADES………………………………………..…….34 4. RESULTADOS…………………………………………..…………………37 5. CONCLUSIONES…………………………………………………………..38 6. RECOMENDACIONES………………………………….....………………39 BIBLIOGRAFIA…………………………………………...……………….40.

(6) 6. Lista de tablas Tabla 1. Cuadro de resumen (cantidad) ............................................................................ 15 Tabla 2 Coordenadas de puntos de control ....................................................................... 19 Tabla 3 Control de asentamientos tanque super lote 2 ..................................................... 24 Tabla 4 Control de asentamientos de salón comunal SPL 2 ............................................. 25 Tabla 5 Control de asentamientos salon comunal super lote 2 ......................................... 25 Tabla 6 Control de asentamientos de parqueadero SPL 2 ................................................ 26 Tabla 7 Control de asentamiento Tanque SPL1 ............................................................... 27 Tabla 8 Control de asentamiento salón Comunal SPL1 ................................................... 27 Tabla 9 Nivelacion para filtro de agua.............................................................................. 27 Tabla 10 Puntos de control ............................................................................................... 28 Tabla 11 Control de asentamientos general ...................................................................... 30 Tabla 12 Puntos de control ............................................................................................... 30 Tabla 13 Coordendas y cotas para control de asentamientos MTA ................................. 32 Tabla 14 Nivelacion y contra nivelacion de Muros de Tierra Armada ........................... 33 Tabla 15 Puntos de control de asentamientos ................................................................... 34 Tabla 16 Control de asentamientos Muro de contencion ................................................. 35.

(7) 7 Lista de figuras Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía Fotografía. 1 Reserva San David- Tomado de Dron ........................................................ 14 2 Reserva San David, Tomado de Dron ......................................................... 14 3 Tanque super lote 2 ..................................................................................... 17 4 niveleta Tanque super lote 2 ...................................................................... 17 5 Zona de control ambiental ........................................................................... 17 6 Replanteo de zona de control ambiental ..................................................... 17 7 Referencia ................................................................................................... 18 8 Cuentas para drenaje de aguas lluvias ......................................................... 18 9 Replanteo de red residual ............................................................................ 19 10 Tanque super lote 1 ................................................................................... 20 11 Salón Comunal Super Lote 2 .................................................................... 20 12 Puntos de control ....................................................................................... 21 13 Limites de Reserva San David- Colegio Ofelia Acosta Uribe .................. 21 14 Levantamiento topográficos de cañuelas existentes ................................. 22 15 Levantamiento cañuelas para drenaje ....................................................... 22 16 Reserva San David .................................................................................... 22 17 Delta Vía V7 ............................................................................................. 23 18 Delta para levantamiento........................................................................... 23 19 Parqueadero eje 3-4 ................................................................................... 23 20 Parqueadero 3-4 ........................................................................................ 23 21 Tanque super lote 2 ................................................................................... 24 22 Chequeo Estación Total ............................................................................ 28 23 Chequeo Nivel Automático ....................................................................... 28 24 Levantamiento topográfico de filtro parqueadero ..................................... 29 25 Verticalidad Parqueadero Super lote 2 ...................................................... 29 26 Levantamiento Topográfico Parqueadero Super lote 2 ............................. 31 27 Muro de contención................................................................................... 35.

(8) 8. INTRODUCCIÓN A lo largo de la historia del ser humano la vivienda ha sido considerada un bien material básico para su bienestar, relaciones, productividad y supervivencia, por lo que brindar soluciones orientadas a mejorar las condiciones de vida de las poblaciones se convierte en importancia de inversión por parte del estado, por ende, el sector de la construcción profese la producción de edificaciones para la satisfacción del ser humano formándose por un conjunto de actividades topográficas orientadas a la creación y producción de la misma. En el desarrollo de una obra de construcción es necesario estar al tanto de los procesos que se realizan día a día, siendo ello primordial dando el cumplimiento de tiempos planificados en el inicio del proyecto. Para esto se considera la Topografía teniendo en cuenta que es importante para la elaboración y ejecución de cualquier proyecto de Ingeniería de obras que tengan como base la superficie de la tierra y el buen desempeño de la edificación en su vida útil. En el presente proyecto se plasman las actividades y logros obtenidos durante el desarrollo de la pasantía en HITO INGENIERIA SAS, dedicada a prestar servicios relacionados con topografía aplicados en su mayoría a las obras civiles. En la cual se asignó la labor de auxiliar de topografía para realizar asistencia al Topógrafo en los proyectos desarrollados y así se logró los objetivos propuestos; se desarrolló la pasantía en la obra Reserva San David - Usme con el propósito de aplicar los conocimientos adquiridos durante la formación académica..

(9) 9 RESUMEN. El presente documento evidencia las actividades ejecutadas en el desarrollo de la pasantía empleando la topografía aplicada en obra civil de manera detallada; por consiguiente, se presenta las diferentes labores ejecutadas en la obra civil Reserva de San David- Usme, cabe destacar que la obra empezó 3 años atrás, por consiguiente, tenía un avance significativo. La pasantía tuvo una duración 4.26 semanas con intensidad horaria de 45 horas semanales, tomando como fecha de inicio un día 16 de abril. Para lo anterior se llevó acabo un registro de las actividades realizadas en la pasantía permitiendo congregar la explicación que se encuentra en este documento. El registro consistió principalmente en la toma de fotografías, elaboración de informes y tablas que le permitieran recopilar la información de manera adecuada para su posterior presentación..

(10) 10. ABSTRACT. The present document evidences the activities carried out in the development of the internship using the topography applied in the civil works in a detailed way; consequently, the different tasks carried out in the civil works Reserve of San David-Usme are presented, it should be noted that the work began 3 years ago, therefore, had a significant progress. The internship lasted for 4.26 weeks with a duration of 45 hours per week, with a start date of April 16. For the above, a record of the activities carried out in the internship was carried out, allowing to gather the explanation found in this document. The registration consists mainly of taking photographs, preparing reports and tables that allow you to collect the information in an appropriate manner for later presentation.

(11) 11 1.. OBJETIVOS. 1.1 OBJETIVO GENERAL  Identificar los escenarios en que la topografía interviene durante la ejecución de la obra civil.. 1.2 OBJETIVOS ESPECÍFICO  Analizar los procesos topográficos llevados a cabo en campo y oficina para la realización de una construcción.  Actualizar las metodologías en el uso de los equipos topográficos en campo y su funcionamiento en cada fase de la obra civil.  Analizar la importancia y relevancia de la topografía en el desarrollo de los proyectos de obra civil.

(12) 12. 2.. MARCO TEORICO. 2.1 TOPOGRAFÍA La topografía es una ciencia geométrica aplicada a la descripción de una porción relativamente pequeña de la tierra, si estamos hablando del campo o naturaleza entonces tenemos una representación de la superficie terrestre, si estamos hablando del ámbito urbano, tenemos que la representación está compuesta de muros, edificios, calles, carreteras entre otras. («Topografia.pdf», s. f.) 2.2. LEVANTAMIENTO TOPOGRÁFICO. El levantamiento topográfico es la representación gráfica de diferentes terrenos y objetos, cálculo de áreas y de volúmenes. Los levantamientos proporcionan información detallada de la ubicación y elevaciones de los diferentes elementos encontrados sean naturales o artificiales. En Topografía la Tierra se toma como una proyección; para la realización de cálculos se tienen las siguientes hipótesis: la línea más corta entre dos puntos de la superficie terrestre es una línea recta, las direcciones de la plomada en dos o más es una altura superficie terrestre son paralelas (realmente se dirige hacia el centro de esta), se tomaran superficies de referencia imaginarias y serán planas. (VILLALBA, 2007). 2.2.1 Planimetría. Estudio en el conjunto de métodos y procedimientos que tenderán a conseguir la representación a escala de todos aquellos detalles interesantes del terreno en cuestión sobre una superficie plana, exceptuando su relieve y representándose en una proyección horizontal.(«Manual de Topografía - Planimetría», 2008) 2.2.2 Altimetría.. La altimetría (también llamada hipsometría) es la parte de la topografía que estudia el conjunto de métodos y procedimientos para determinar y representar la altura, o “cota”, de cada uno de los puntos, respecto de un plano de referencia. Con la altimetría se consigue representar el relieve del terreno (planos de curvas de nivel, perfiles, etc.) (Wilson Vargas, 2011).

(13) 13 2.2.3 Banco De Marca Un Banco de Nivel (BN), Banco de Marca (BM) o Bench Mark es un punto permanente en el terreno de origen natural o artificial cuya elevación es conocida. Algunos ejemplos comunes de bancos de nivel son discos de metal fijados en concreto, marcas de hidrantes contra incendio, guarniciones, entre otros. Para tener puntos de referencia y de control para obtener las cotas de los del terreno, se escogen o se construyen puntos fijos, notables, invariables, en lugares convenientes. Estos puntos son los que se llaman BANCOS DE NIVEL. Su cota se determina con respecto a otros puntos conocidos, o se les asigna una cualquiera según el caso.(«La Nivelación y Uso Del BM (Topografia 1)», s. f.) 2.2.4 Nivelación La nivelación en topografía es un proceso de medición de elevaciones o altitudes de puntos sobre la superficie de la Tierra. Entendiéndose por elevación o altitud a la distancia vertical medida desde una superficie de referencia hasta el punto considerado. La distancia vertical se mide a lo largo de una línea vertical que sigue la dirección de la gravedad o dirección de la plomada (Sergio O , 2015).. 2.3. EDIFICACIONES.. Construcciones realizadas artificialmente por el ser humano con diversos pero específicos propósitos. Las edificaciones son obras que diseña, planifica y ejecuta el ser humano en diferentes espacios, tamaños y formas, en la mayoría de los casos para habitarlas o usarlas como espacios de resguardo.(«Lic65409-2011 namasigue200PliegooTerminosdeReferencia.pdf», s. f.). 2.4. TOPOGRAFÍA APLICADA A LAS OBRAS CIVILES. Obras que son el resultado de la ingeniería civil y que son desarrolladas para beneficio de la población de una nación porque algunos de los objetivos de estas. Son la organización territorial y el aprovechamiento al máximo del territorio.(«Definición de Obra civil», s. f.).

(14) 14 3. DESARROLLO DE LA PASANTÍA. La obra reserva de san David se efectuará en la localidad No.5 Usme en la ciudad de Bogotá, proyecto de vivienda de interés social, y en la cual la topografía a lo largo de las fases constructivas será de gran importancia debido a su extensión en terreno y sus grandes diferencias de cotas entre varios puntos del lote.. Fotografía 1 Reserva San David- Tomado de Dron. Fotografía 2 Reserva San David, Tomado de Dron. 3.1 ACTIVIDADES REALIZADAS EN LA OBRA RESERVA SAN DAVID A continuación, están descritas las actividades realizadas durante el desarrollo de la pasantía, teniendo en cuenta las fechas de ejecución de las prácticas en la empresa y las actividades semanales realizadas       . Nivelación de BM para trabajos de redes Nivelación para control de asentamientos de estructuras y verticalidades Nivelación para niveles terminado Replanteo Levantamientos topográficos Nivelación para tubería Replanteo de taludes, redes. A continuación se representa la cantidad de actividades realizadas durante esta etapa práctica.

(15) 15 Tabla 1. Cuadro de resumen (cantidad) ACTIVIDADES Control de asentamientos Replanteo Levantamiento topográfico Control de verticalidad Nivelación. Nº DE ACTIVIDADES 28 19 17 9 9. PORCENTAJE 34 23 21 11 11. PORCENTAJE DE ACTIVIDADES. Control de asentamientos. 11%. 11%. 34%. Replanteo Levantamiento topográfico. 21%. Control de verticalidad. 23%. Nivelación. Ilustración 1 Porcentaje de actividades. En la gráfica se denota que la variable más alta es el Replanteo con 23% debido a que la ubicación es necesaria para poder materializar los ejes principales del proyecto en el terreno 3.1.1 Descripción de actividades en campo 3.1.1.1 Control de asentamientos. Con el pasar del tiempo es necesario detectar y monitorear los movimientos, desplomes o deformaciones de estructuras y edificios que se ven afectados por estos cambios en el tiempo. Por esta razón surge la necesidad de realizar un control mediante niveletas fijas sobre los soportes de los edificios y/o estructuras y por medio de las observaciones topográficas controlar el posible desplome. («TOPOCAD S.L.P - Control de deformaciones en estructuras y edificios», s. f.) 3.1.2.2 Nivelación. Es la operación, usualmente por la nivelación directa, que determinar las elevaciones de puntos a cortos intervalos a los largo de una línea localizada (Hudiel, 2010).

(16) 16. 3.1.2.3 Replanteo. Se entiende por replanteo al proceso realizado de trazar y marcar todos los ejes, trasladados desde los planos al terreno, marcándolos apropiadamente de acuerdo a la línea. («Replanteo | INGENIERIA CIVIL», s. f.) El replanteo o el chequeo serán verificados por la Interventoría, sin cuya aprobación no se podrá seguir con el proceso constructivo. Esta labor deberá ser realizada por un profesional idóneo, el que además de la planimetría deberá establecer los niveles, siendo todo completamente referenciado. («Replanteo | INGENIERIA CIVIL», s. f.) De acuerdo a las medidas de los planos se procede a realizar el replanteo de los ejes de la estructura en el terreno. Se realiza una armada y se materializa un punto donde se visarán los ejes a marcar. Con la estación total se procede a tomar un eje principal de referencia sobre los costados de la estructura y a partir de este se demarcan los ejes. 3.1.1 Cronograma de actividades Cabe resaltar que a la hora de ejecutar ciertas actividades se presentaba continuidad de estas, como control de asentamientos (tanque por estabilización de talud, y terreno quebrado) y puntos de control (puntos materializados con coordenadas y cotas para monitorear movimiento alguno en el proyecto), además de que el fin de los levantamientos topográficos y nivelaciones geométricas tenían como resultados movimientos de tierras y céreos. A continuación, en la descripción de la bitácora diaria se presentan los datos iniciales y uno a uno sus comparaciones Para esta etapa se repitieron varias actividades en la misma zona, debido a que sea hacía necesario el control de estas, como lo fueron control de asentamientos verticalidad y puntos de control. 16 abril de 2018 . Control de asentamientos tanque el cual se llevaba a cabo para estabilización del Talud con pendiente de % ubicado en Súper Lote 2.

(17) 17. Fotografía 3 Tanque súper lote 2. Fotografía 4 niveletas Tanque súper lote 2.  Replanteo de pozos de aguas residuales y aguas lluvias a lo largo de la vía que será construida a futuro  Levantamiento topográfico de talud construido para tanque de SPL 2 17 abril de 2018  . Control de asentamientos tanque de SPL2 Replanteo zona de control ambiental SPL 2. Fotografía 5 Zona de control ambiental. Fotografía 6 Replanteo de zona de control ambiental.

(18) 18. Fotografía 7 Referencia   . Replanteo anden de SPL 2 Replanteo de cerramiento final de SPL 1 Levantamiento topográfico para control de excavación de salón comunal de SPL 2. 18 abril de 2018  Control de asentamientos tanque de SPL2  Levantamiento topográfico de cunetas existentes para el desagüe de aguas arriba a lo largo del SPL 2. Fotografía 8 Cuentas para drenaje de aguas lluvias . Levantamiento topográfico para control de excavación de salón comunal de SPL 2. 19 abril de 2018    2. Control de asentamientos tanque de SPL2 Replanteo de cerramiento final de SPL 2 Replanteo de redes que conectan a las principales de residuales y pluviales en SPL.

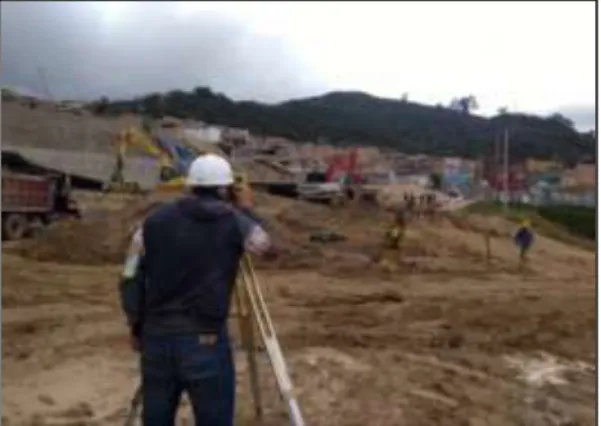

(19) 19. Fotografía 9 Replanteo de red residual 20 abril de 2018  . Control de asentamientos tanque de SPL2 Control de asentamientos general Tabla 2 Coordenadas de puntos de control 20/04/2018 NORTE ESTE COTA 90278,273 97495,735 2856,687 90278,517 97491,318 2856,773 90331,467 97419,679 2849,333 90317,916 97367,246 2849,963 90306,705 97305,855 2853,646 Actualmente está fuera del cerramiento 90293,285 97255,928 2846,690 90259,540 97244,322 2830,011 90240,980 97271,291 2829,591 90094,952 97221,153 2793,382 90066,244 97239,373 2794,530 90039,544 97249,700 2795,627. 21 abril de 2018 . Control de asentamientos tanque de SPL1.

(20) 20. Fotografía 10 Tanque súper lote 1 23 abril de 2018 . Control de asentamientos salón comunal de SPL2. Fotografía 11 Salón Comunal Súper Lote 2 24 abril de 2018 . Control de asentamientos tanque de SPL2. 25 abril de 2018  . Control de asentamientos tanque de SPL2 Control de asentamientos general con verificación de algunos puntos.

(21) 21. Fotografía 12 Puntos de control  Levantamiento topográfico de cañuelas existentes a lo largo del lote general  Levantamiento topográfico para conformación de secciones transversales desde inmediaciones de las torres en SPL 1 y el cerramiento existente del proyecto 26 abril de 2018  Control de asentamientos tanque de SPL2  Levantamiento topográfico para continuación de secciones transversales en la zona ubicada dentro del colegio Ofelia Acosta de Uribe. Fotografía 13 Limites de Reserva San David- Colegio Ofelia Acosta Uribe  . Levantamiento topográfico de cerramiento de colegio Levantamiento topográfico de cañuelas costado sur SPL 2.

(22) 22. Fotografía 14 Levantamiento topográficos de cañuelas existentes. Fotografía 15 Levantamiento cañuelas para drenaje. 27 abril de 2018  Levantamiento topográfico semanal de puntos de control localizados a lo largo del proyecto. Fotografía 16 Reserva San David . Control de asentamientos tanque de SPL2. 28 abril de 2018   . Control de asentamientos tanque de SPL2 Nivelación torre 4 para verificación de cota final de SPL 2 Nivelación torre 8 para verificación de cota final de SPL 2. 30 abril de 2018  Control de asentamientos tanque de SPL2  Marcación de niveletas para dar pendiente del 1% que debe llevar el filtro en parqueadero de SPL 2.

(23) 23 . Revisión de niveles de terreno para extendida de gravilla donde reposara el filtro. 02 mayo de 2018   . Control de asentamientos tanque de SPL2 Nivelación de verificación para pendiente de filtro de SPL2 Levantamiento topográfico zona de andenes laterales diagonales de vía V7 SPL 1. Fotografía 17 Delta Vía V7. Fotografía 18 Delta para levantamiento. 03 mayo de 2018   . Control de asentamientos de salón comunal SPL 1 Verticalidad salón comunal SPL 1 y Verticalidad parqueadero SPL 2 Nivelación de grieta parqueadero SPL 2 entre eje 3 y 4. Fotografía 19 Parqueadero eje 3-4 . Control de asentamientos tanque de SPL2. Fotografía 20 Parqueadero 3-4.

(24) 24. Fotografía 21 Tanque súper lote 2. PUNTO. Cota Ref. 13-012018. 2A 1A 2C 1C A1 B1. 2832,402 2832,432 2833,032 2833,032 2830,000 2830,000. Tabla 3 Control de asentamientos tanque súper lote 2 Lectura Lectura Anterior Actual DIFERENCIA ASENTAMIENTO 17-0203-052018 2018 2832,400 2832,400 0,000 0,002 2832,430 2832,430 0,000 0,002 2833,032 2833,031 0,001 0,001 2833,032 2833,031 0,001 0,001 2830,000 2830,000 0,000 0,000 2830,000 2830,000 0,000 0,000. OBSERVACIONES. PLACA TANQ PLACA TANQ COLUMNA TANQ COLUMNA TANQ COLUMNA COLUMNA.

(25) 25. PUNTO. COTA REF. (B1)1 (A1)2 (B3)5 (A3)6. 2821,150 2821,150 2821,150 2821,150. Tabla 4 Control de asentamientos de salón comunal SPL 2 Lectura Lectura Anterior Actual DIFERENCIA ASENTAMIENTO 12-0403-052018 2018 2821,146 2821,148 -0,002 -0,002 2821,147 2821,146 0,001 -0,004 2821,149 2821,148 0,001 -0,002 2821,151 2821,149 0,002 -0,001 Tabla 5 Control de asentamientos salon comunal super lote 2 PUNTO. HI. V+. 4 1 2 5 6. 2821,777. 0,627. VI. 0,629 0,631 0,629 0,628. V-. COTA 2821,150 2821,148 2821,146 2821,148 2821,149. OBSERVACIONES. COLUMNA SC COLUMNA SC COLUMNA SC COLUMNA SC.

(26) 26. Tabla 6 Control de asentamientos de parqueadero SPL 2 PUNTO 4 10C 31 10M 30 29 28 8M 27 26 25 7C 23 7M 21 16 20 19 18 17 14 4M 15 13 4C 11 9 8 7 6 5 4 1M 2 1C 4M 31 4. HI 2821,251. V+ 0,101. VI. V-. 0,206 2821,603. 0,553. 0,201 0,552 0,552 0,553 0,552 0,554 0,553 0,552 0,555 0,554 0,552 0,553 0,553 0,554 0,554 0,554 0,554 0,553 0,554. 2821,132. 0,084. 0,555 0,083 0,082 0,081 0,083 0,081 0,082 0,081 0,081 0,081 0,082 0,082 0,081. 2821,136 2821,655 2821,275. 0,084 0,608 0,226. 0,080 0,089 0,606 0,126. COTA 2821,150 2821,045 2821,050 2821,051 2821,051 2821,050 2821,051 2821,049 2821,050 2821,051 2821,048 2821,049 2821,051 2821,050 2821,050 2821,049 2821,049 2821,049 2821,049 2821,050 2821,049 2821,048 2821,049 2821,050 2821,051 2821,049 2821,051 2821,050 2821,051 2821,051 2821,051 2821,050 2821,050 2821,051 2821,052 2821,047 2821,049 2821,149.

(27) 27. Tabla 7 Control de asentamiento Tanque SPL1 PUNTO. HI. V+. C#2 B4 A4 A2 B2. 2811,246. 0,352. VI. V-. COTA 2.810,894 2807,639 2807,641 2808,079 2808,079. 3,607 3,605 3,167 3,167. Tabla 8 Control de asentamiento salón Comunal SPL1 PUNTO. V+. HI. N1 4B 4ª 1B 1ª. 0,352. 2811,246. VI. V-. COTA. 1,485. 2810,894 2811,095 2811,093 2811,100 2811,089. 0,151 0,153 0,146 0,157. 04 mayo de 2018 . Nivelación para excavación de filtro sur de parqueadero Tabla 9 Nivelacion para filtro de agua. PUNTO. HI. V+. N4 0 5 10 15 20 25 28.8 35 42. 22,391. 1,130. VI. V-. COTA. 2,311 2,391 2,382 2,435 2,445 2,466 2,581 2,651 2,877. 21,261 20,080 20,000 20,009 19,956 19,946 19,925 19,810 19,740 19,514.

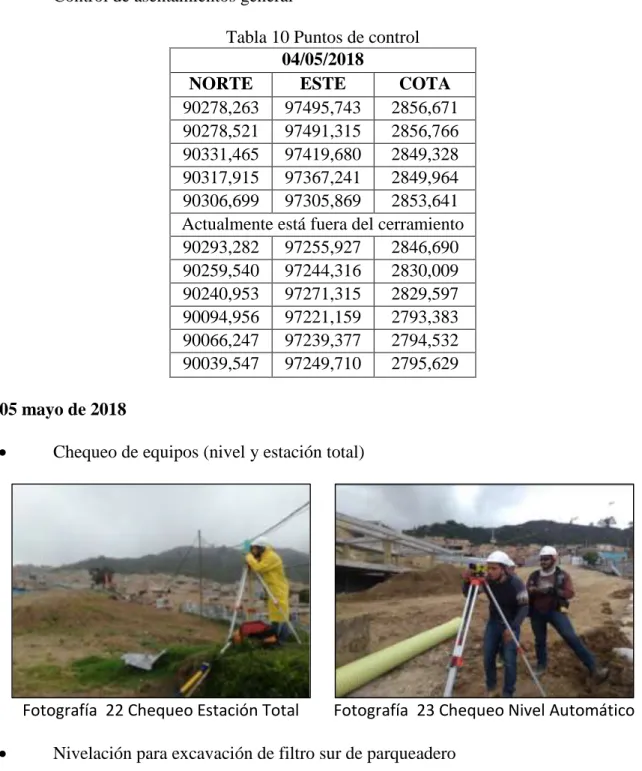

(28) 28  Nivelación de excavación actual de filtro costado sur de parqueadero SPL 2 para verificación de capa apta para la capa de gravilla  Control de asentamientos general Tabla 10 Puntos de control 04/05/2018 NORTE ESTE COTA 90278,263 97495,743 2856,671 90278,521 97491,315 2856,766 90331,465 97419,680 2849,328 90317,915 97367,241 2849,964 90306,699 97305,869 2853,641 Actualmente está fuera del cerramiento 90293,282 97255,927 2846,690 90259,540 97244,316 2830,009 90240,953 97271,315 2829,597 90094,956 97221,159 2793,383 90066,247 97239,377 2794,532 90039,547 97249,710 2795,629 05 mayo de 2018 . Chequeo de equipos (nivel y estación total). Fotografía 22 Chequeo Estación Total . Fotografía 23 Chequeo Nivel Automático. Nivelación para excavación de filtro sur de parqueadero. 07 mayo de 2018  Levantamiento topográfico de BM materializados en días anteriores para conocer posición en el proyecto.

(29) 29 . Levantamiento topográfico de empradizacion para determinación de áreas para. 08 mayo de 2018  2. Nivelación de capa de material para filtro sur costado oriental de parqueadero SPL. Fotografía 24 Levantamiento topográfico de filtro parqueadero 09 de mayo de 2018   . Control de asentamientos de salón comunal SPL 1 Verticalidad salón comunal SPL 1 Verticalidad parqueadero SPL 2. Fotografía 25 Verticalidad Parqueadero Súper lote 2 . Nivelación de grieta parqueadero SPL 2 entre eje 3 y 4. 10 de mayo de 2018  . Control de asentamientos de salón comunal SPL 1 Verticalidad salón comunal SPL 1.

(30) 30  . Verticalidad parqueadero SPL 2 Control de asentamientos de salón comunal SPL 2. 11 de mayo de 2018 Tabla 11 Control de asentamientos general NORTE ESTE COTA 90278,256 97495,726 2856,675 90278,496 97491,318 2856,770 90331,455 97419,675 2849,326 90317,919 97367,246 2849,955 90306,701 97305,856 2853,648 Actualmente está fuera del cerramiento 90293,280 97255,918 2846,687 90259,539 97244,322 2830,007 90240,933 97271,298 2829,594 90094,973 97221,154 2793,380 90066,247 97239,368 2794,528 90039,549 97249,687 2795,625. 12 de mayo de 2018  Levantamiento topográfico general de los 12 puntos de control localizados a lo largo del lote Tabla 12 Puntos de control NORTE 90278,241 90278,494 90331,459 90317,909 90306,691 90303,187 90293,278 90259,538 90240,901 90094,961 90066,251. ESTE 97495,745 97491,32 97419,696 97367,251 97305,857 97268,842 97255,934 97244,354 97271,308 97221,166 97239,389. COTA 2856,656 2856,78 2849,296 2849,944 2853,623 2859,548 2846,682 2829,989 2829,575 2793,364 2794,519.

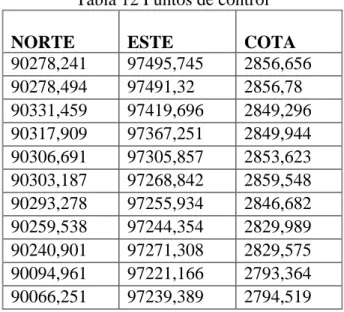

(31) 31 90039,56. 97249,686. 2795,604. 13 de mayo de 2018 . Levantamiento topográfico de parqueadero Súper Lote 1. Fotografía 26 Levantamiento Topográfico Parqueadero Súper lote 2  . Levantamiento topográfico continuación de carreteable Levantamiento topográfico de torre 4 Súper Lote2. 14 de mayo de 2018   . Nivelación control de asentamientos muro de tierra armada Replanteo muro de tierra armada Control de asentamiento Muro – Tanque.

(32) 32. Tabla 13 Coordendas y cotas para control de asentamientos MTA PUNTO. NORTE. ESTE. COTA. CODIGO. 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 300 301. 90149,452 90154,509 90148,443 90144,536 90148,332 90147,173 90144,882 90143,916 90147,157 90143,033 90137,077 90130,920 90130,428 90129,347 90119,596 90116,784 90109,095 90112,987 90135,790 90139,647 90133,435. 97365,380 97355,616 97345,624 97348,746 97353,721 97360,097 97366,381 97371,563 97372,779 97382,945 97380,578 97392,413 97400,877 97406,780 97396,036 97399,165 97388,957 97386,864 97394,825 97381,779 97393,903. 2813,968 2811,522 2807,184 2805,725 2809,78 2809,379 2813,26 2813,83 2815,069 2816,082 2815,858 2815,893 2815,995 2816,019 2814,066 2813,989 2811,707 2811,968 2816,114 2815,955 2815,993. CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS CAS MTA2 MTA2.

(33) 33. Tabla 14 Nivelacion y contra nivelacion de Muros de Tierra Armada PUNTO. HI. V+. N#1 217 218 215 216 214 213 212 301 219 210 300 211 209 208 207 201 202 205 206 203 204 206 201 219 216 N#1. 2814,891. 3,833. VI. V-. 3,184 2,923 0,825 2817,540. 3,551. 0,902 1,521 1,545 1,647 1,547. 2816,495. 0,381. 1,426 0,413 0,540 0,637 1,426 2,665 3,235. 2814,111. 0,143. 2,527 2,589 4,331. 2810,526. 1,147. 4,732 3,342. 2810,500 2814,128 2817,334 2817,538 2814,503. 4,775 4,746 3,362 1,423 0,514. 4,801 1,118 0,156 1,219 3,549 3,446. COTA 2811,058 2811,707 2811,968 2814,066 2813,989 2816,019 2815,995 2815,893 2815,993 2816,114 2816,082 2815,955 2815,858 2815,069 2813,830 2813,260 2813,968 2811,522 2809,780 2809,379 2807,184 2805,725 2809,382 2813,972 2816,115 2813,989 2811,057. 15 de mayo de 2018  . Niveletas para control de para control de asentamientos parqueadero Súper Lote 2 Control de asentamientos general.

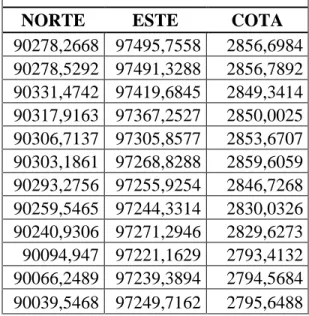

(34) 34. Tabla 15 Puntos de control de asentamientos NORTE 90278,2668 90278,5292 90331,4742 90317,9163 90306,7137 90303,1861 90293,2756 90259,5465 90240,9306 90094,947 90066,2489 90039,5468 . ESTE 97495,7558 97491,3288 97419,6845 97367,2527 97305,8577 97268,8288 97255,9254 97244,3314 97271,2946 97221,1629 97239,3894 97249,7162. COTA 2856,6984 2856,7892 2849,3414 2850,0025 2853,6707 2859,6059 2846,7268 2830,0326 2829,6273 2793,4132 2794,5684 2795,6488. Control de verticalidad parqueadero Súper Lote 2 y muro de este. 16 de mayo de 2018      . Levantamiento topográfico de cerramiento existente Control de verticalidad de parqueadero Súper lote 1 Control de verticalidad de salón comunal Súper Lote 1 Control de asentamientos tanque Control de asentamientos salón comunal Control de asentamientos Súper Lote 2.

(35) 35. Tabla 16 Control de asentamientos Muro de contencion PUNTO HI 3 2850,951 3B 2847,403 3C 2843,496 N#1 2843,511 3C 2847,358 3B 2850,910 3 SUMA PUNTO N1 N2 N3 N4 N5. HI 2840,970. V+ 1,655 0,242 0,913 2,672 4,784 3,753. VI. 3,790 4,820 2,657 0,937 0,201 1,618 14,023. 14,019 V+ 0,131. V-. VI. V-. 0,091 0,077 0,002 0,072. COTA 2849,296 2847,161 2842,583 2840,839 2842,574 2847,157 2849,292. COTA 2840,839 2840,879 2840,893 2840,968 2840,898. Fotografía 27 Muro de contención En la tabla 16 se presenta una diferencia de 4 milímetros en la nivelación y contra nivelación para poder verificar las cotas del control de asentamiento en el muro de contención el cual por normas de la obra está en la tolerancia de milímetro con cambio, por el cual no se presenta ajuste alguno. 3.2. CONTROL DE ACTIVIDADES. El Contratista estará en la obligación de avisar con anticipación (por lo menos con dos días de anterioridad) a la Interventoría el inicio de cada una de las labores. Para que estas.

(36) 36 actividades sean revisadas por el Interventor. La aprobación deberá ser dada por escrito y anexa a la bitácora de obra.

(37) 37. 4. RESULTADOS. • Durante el desarrollo de la pasantía se logró renovar los procedimientos tales como levantamientos topográficos que en la vida laboral se hacen de manera más concisa y ágil. • Con los diferentes documentos y elaboración de planos realizados, se logró conocer diferentes formatos de presentación y protocolos a realizar ante diferentes entidades públicas ya que la gestión y presentación de peticiones de resultados varían en cada una de ellas. • Se logró asistir a distintas actividades en la construcción de obras de estabilización y obras civiles ya efectuadas de tiempo atrás, y por el cual se conoció la forma correcta de contrólalas • La compilación del producto final, permitió conocer cuál es el protocolo general de entrega de resultados de los trabajos topográficos..

(38) 38. CONCLUSIONES • La Topografía interviene en varias fases en proyectos de construcción debido a que se deben mantener las alineaciones existentes • La labor del topógrafo en todas las actividades que lleva a cabo son fundamentales; la precisión y los resultados de su trabajo depende el ámbito económico y estructural de un proyecto. • En topografía no solo son importantes los procesos llevados a cabo en campo y oficina referidas a las dimensiones técnicas de la actividad; el topógrafo integral conoce y entiende los aspectos sociales, ambientales y éticos de su profesión. • En topografía como en cualquier otra profesión del área de la construcción se requiere desempeñarse en locaciones y lugares de trabajo que implican riesgos; por ende, la seguridad y el uso de los implementos de protección son de gran importancia, además de esto no utilizar los implementos de protección en el momento adecuado puede acarrear peligro para nuestra vida y llamados de atención durante la ejecución de una obra..

(39) 39 RECOMENDACIONES  Es importante recalcar la seguridad industrial en la ejecución de las obras, se deben seguir correctamente los reglamentos de seguridad, fomentando el uso de los equipos de protección y las herramientas indumentarias con el fin de lograr un ambiente libre de accidentes.  Mantener en buen estado y debidamente calibrados los equipos utilizados para las actividades topográficas, esto mejora el rendimiento en cuanto a tiempos y resultados a la hora de realizar el levantamiento.  El trabajo de los topógrafos debe desarrollarse bajo las normas de calidad, conociendo los distintos procedimientos y errores ante posibles dificultades que se presenten, para así tomar la decisión óptima reduciendo la magnitud del problema.  La universidad debe fomentar la profundidad en diversos temas como lo son la parte de costos, suelos, metodología de campo, software etc. para hacer un topógrafo más integral  En lo positivo la academia permite defender en muchos otros campos aplicados a la topografía al menos con unas bases necesarias para realizar la actividad como lo son diseño geométrico de vías, drones etc..
