(1)EVALUACIÓN DE LOS PARÁMETROS DE LA NORMA MEXICANA ND-01-IMSS-HSE-1997 CAPITULO 7 Y LA NORMA CHILENA NCH 2095/1, 2, 3, 4, 5 Y 6 EN COMPARACIÓN DE LOS TÍTULOS J Y K DE LA NSR 10. YESSICA LISBETH BETANCOURTH CABEZAS JULIAN ALEJANDRO LAVERDE ACEVEDO. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD TECNOLÓGICA INGENIERÍA CIVIL BOGOTÁ 2018.

(2) EVALUACIÓN DE LOS PARÁMETROS DE LA NORMA MEXICANA ND-01-IMSS-HSE-1997 CAPITULO 7 Y LA NORMA CHILENA NCH 2095/1, 2, 3, 4, 5 Y 6 EN COMPARACIÓN DE LOS TÍTULOS J Y K DE LA NSR 10. YESSICA LISBETH BETANCOURTH CABEZAS - 20142579057 JULIAN ALEJANDRO LAVERDE ACEVEDO - 20142579034. PROYECTO DE GRADO PARA OPTAR EL TÍTULO DE INGENIERÍA CIVIL. TUTOR ASIGNADO ING. EDUARDO ZAMUDIO HUERTAS ESPECIALISTA EN ESTADÍSTICA MAGISTER EN RECURSOS HIDRÁULICOS. TUTOR EXTERNO ING. ORLANDO TERREROS MAGISTER EN RECURSOS HIDRÁULICOS. UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS FACULTAD TECNOLÓGICA INGENIERÍA CIVIL BOGOTÁ 2018.

(3) Nota de aceptación. ____________________________ ____________________________ ____________________________ ____________________________ ____________________________ ____________________________. ___________________________ Presidente del jurado_____. ___________________________ Jurado_____. ___________________________ Jurado_____. Bogotá D.C., ____ de ________ del 2018..

(4) DEDICATORIA. A Dios por darnos la oportunidad de formarnos en esta gran institución no solo como profesionales sino como personas. A nuestros padres por su entrega, por su amor, sabiduría, paciencia y su vital acompañamiento a lo largo de este camino, porque han sido nuestros principales pilares de formación y por los cuales hemos obtenidos nuestros mayores logros. A nuestros hermanos y compañeros por ser el apoyo para alcanzar esta meta no solo en tiempos desfavorables sino en cada paso dado..

(5) AGRADECIMIENTOS. A la Universidad Distrital por abrirnos las puerta de su Institución y brindarnos una formación integral como individuos que sirven a una sociedad, a nuestros profesores por sus enseñanzas y ser nuestros guías durante este proceso; en especial a los ingenieros Orlando Terreros y Eduardo Zamudio por la confianza para ser nuestros tutores para la elaboración de este proyecto..

(6) TABLA DE CONTENIDO RESUMEN DE LA PROPUESTA .......................................................................... 14 ABSTRACT .......................................................................................................... 15 OBJETIVOS ......................................................................................................... 16 OBJETIVO GENERAL ...................................................................................... 16 OBJETIVOS ESPECÍFICOS ............................................................................. 16 1.. 2. PLANTEAMIENTO DEL PROBLEMA ............................................................ 17 1.1. IDENTIFICACIÓN Y DESCRIPCIÓN DEL PROBLEMA ........................... 17. 1.2. JUSTIFICACIÓN ...................................................................................... 18. MARCO DE REFERENCIA ........................................................................... 19 2.1. 2.1.1. Incendio............................................................................................. 19. 2.1.2. Protección contraincendios................................................................ 19. 2.2. 3. SISTEMA DE RED CONTRA INCENDIO EN COLOMBIA ....................... 19. ANTECEDENTES HISTÓRICOS ............................................................. 21. 2.2.1. En Colombia ...................................................................................... 21. 2.2.2. En México ......................................................................................... 23. 2.2.3. En Chile............................................................................................. 27. MARCO METODOLÓGICO ........................................................................... 29 3.1. ALCANCE ................................................................................................ 29.

(7) 4. DESCRIPCIÓN .............................................................................................. 30 4.1. GRUPO Y SUB GRUPO DE OCUPACIÓN SEGÚN LA NSR-10 ............. 30. 4.2. PARÁMETROS COLOMBIANOS ............................................................ 30. 4.2.1. Aspectos Generales .......................................................................... 32. 4.2.2. Clasificación de incendios ................................................................. 34. 4.2.3. Sistemas y equipos para detección y alarma de incendios ................ 37. 4.2.4. Sistemas y equipos para extinción de incendios ............................... 39. 4.2.5. Requisitos específicos para el sub grupo “r2” residencial multifamiliar 43. 4.3. PARÁMETROS CHILENOS ..................................................................... 44. 4.3.1. Aspectos Generales .......................................................................... 45. 4.3.2. Clasificación de incendios ................................................................. 47. 4.3.3. Sistemas y equipos para detección y alarma de incendios ................ 48. 4.3.4. Sistemas y equipos para extinción de incendios ............................... 49. 4.4. PARÁMETROS MEXICANOS ................................................................. 50. 4.4.1. Aspectos Generales .......................................................................... 50. 4.4.2. Clasificación de incendios ................................................................. 52. 4.4.3. Sistemas y equipos para detección y alarma de incendios ................ 55. 4.4.4. Sistemas y equipos para extinción de incendios ............................... 55.

(8) 4.0. Kg ............................................................................................................ 59. 5. DESCRIPCIÓN GENERAL DE PROYECTO ................................................. 60. 6. CÁLCULO. Y DISEÑO. DEL SISTEMA DE PROTECCIÓN CONTRA. INCENDIOS .......................................................................................................... 60 6.1. NORMATIVIDAD COLOMBIANA ............................................................. 60. 6.1.1. Normas a usar ................................................................................... 60. 6.1.2. Clasificación del proyecto .................................................................. 61. 6.1.3. Características de los riesgos ............................................................ 62. 6.1.4. Sistema de Rociadores ..................................................................... 62. 6.1.5. Sistema de gabinetes (Clase III) ........................................................ 70. 6.1.6. Extintores .......................................................................................... 74. 6.1.7. Calculo del volumen del tanque ......................................................... 75. 6.1.8. Equipo de bombeo ............................................................................ 76. 6.2. NORMATIVIDAD MEXICANA .................................................................. 79. 6.2.1. Normas a usar ................................................................................... 79. 6.2.2. Clasificación del proyecto .................................................................. 80. 6.2.3. Características de los riesgos ............................................................ 80. 6.2.4. Sistema de Rociadores ..................................................................... 82. 6.2.5. Sistema de Hidrantes – Gabinetes .................................................... 90.

(9) 6.2.6. Extintores .......................................................................................... 92. 6.2.7. Calculo del volumen del tanque ......................................................... 92. 6.2.8. Equipo de bombeo ............................................................................ 94. 6.3. 7. NORMATIVIDAD CHILENA ..................................................................... 97. 6.3.1. Normas a usar ................................................................................... 97. 6.3.2. Clasificación del Proyecto ................................................................. 98. 6.3.3. Características de los riesgos ............................................................ 99. 6.3.4. Sistema de rociadores ....................................................................... 99. 6.3.5. Sistema de mangueras .................................................................... 107. 6.3.6. Sistema de extintores ...................................................................... 109. 6.3.1. Calculo del tanque ........................................................................... 109. COMPARACIÓN DE REQUERIMIENTOS DE CADA SISTEMA ................. 113 7.1. CLASIFICACIÓN DEL RIESGO ............................................................. 113. 7.2. SISTEMA DE GABINETES .................................................................... 114. 7.3. SISTEMA DE ROCIADORES ................................................................ 115. 7.4. EXTINTORES ........................................................................................ 116. 8. CONCLUSIONES Y RECOMENDACIONES ............................................... 117. 9. BIBLIOGRAFÍA ............................................................................................ 120. 10 ANEXOS...................................................................................................... 122.

(10) Anexo 1: Calculo de la red contraincendios con normatividad Colombiana ..... 122 Anexo 2: Calculo de la red contraincendios con normatividad Mexicana ......... 122 Anexo 3: Calculo de la red contraincendios con normatividad Chilena ............ 122 Anexo 4: Red de rociadores según normativa colombiana .............................. 122 Anexo 5: Red de rociadores según normativa mexicana ................................. 122 Anexo 6: Red de rociadores según normativa chilena ..................................... 122 Anexo 7: Ubicación de gabinetes según normativa colombiana ...................... 122 Anexo 8: Ubicación de gabinetes según normativa mexicana ......................... 122 Anexo 9: Ubicación de gabinetes según normativa chilena ............................. 122. LISTADO DE TABLAS Tabla 1. Listado de Incendios en México .............................................................. 24 Tabla 2. Listado de algunos incendios en Chile .................................................... 28 Tabla 3. Parámetros generales para Red contra incendio .................................... 31 Tabla 4 Clasificación de algunos materiales utilizados para acabados interiores según índice de propagación de llama .................................................................. 35 Tabla 5. Clasificación del material según se característica de propagación de la llama ..................................................................................................................... 35 Tabla 6.Clasificación requerida del índice de propagación de llama para acabados interiores de acuerdo con el grupo de ocupación de cada edificación................... 36.

(11) Tabla 7. Categorización de peligro de vidas humanas según el grupo de ocupación ............................................................................................................................. 37 Tabla 8. Instalación de detectores de acuerdo el grupo de ocupación .................. 38 Tabla 9. Clasificación de rociadores según la NTC 2301 ...................................... 39 Tabla 10. Tipos de sistema para uso de rociadores según NTC 2301 .................. 40 Tabla 11. Tipo de sistema según la NTC 1669 ..................................................... 41 Tabla 12. Tipo de extintores.................................................................................. 42 Tabla 13. Tipos de riesgo ..................................................................................... 45 Tabla 14. Clases de sistemas y usos .................................................................... 45 Tabla 15. Medios de salida ................................................................................... 47 Tabla 16. Clasificación de rociadores ................................................................... 49 Tabla 17. Tipo de agente. ..................................................................................... 51 Tabla 18. Clase de incendio.................................................................................. 52 Tabla 19. Clasificación de áreas ........................................................................... 53 Tabla 20. Clasificación de lugares ........................................................................ 54 Tabla 21. Caracterización del riesgo. .................................................................... 54 Tabla 22. Tipo de rociadores ................................................................................ 55 Tabla 23. Áreas según riesgo ............................................................................... 56 Tabla 24. Recomendaciones para instalación de extintores ................................. 56 Tabla 25. Tipo y capacidad de los extintores en función del área de instalación. .. 57 Tabla 26. Clasificación para edificaciones de uso residencial ............................... 61 Tabla 27.Clasificación de riesgo para vivienda multifamiliar ................................. 62.

(12) Tabla 28. Tipo de riesgo para estructuras de uso residencial ............................... 63 Tabla 29. Requisitos para localización de rociadores ........................................... 63 Tabla 30. Presión mínima y máxima para rociadores ........................................... 63 Tabla 31. Diámetro y presiones del sistema de rociadores ................................... 69 Tabla 32.Parametros para gabinetes clase I ......................................................... 70 Tabla 33. Parametros para gabinetes clase II ....................................................... 71 Tabla 34 . Parametros para gabinetes clase III ..................................................... 71 Tabla 35. Diámetro de la Red principal ................................................................. 73 Tabla 36. Características de riesgo ....................................................................... 80 Tabla 37. Densidad según el área ........................................................................ 84 Tabla 38.Diámetro y presiones del sistema de rociadores mexicano .................... 88 Tabla 39. Área de construida y gabinetes en uso ................................................. 90 Tabla 40. Volumen del tanque según las cantidades de rociadores ...................... 93 Tabla 41. Distancias para rociadores .................................................................. 101 Tabla 42. Diámetro y presiones del sistema de rociadores Chileno .................... 106 Tabla 43. Requerimientos de para mangueras y duración del suministro de agua ........................................................................................................................... 108 Tabla 44. Comparación del sistema de gabinetes ............................................... 114 Tabla 45. Comparación sistema de rociadores ................................................... 115. LISTADO DE TABLAS Ilustración 1 Ocurrencia de incendios en México en el primer semestre del 2016. 26.

(13) Ilustración 2.Ocurrencia de incendios en México en el primer semestre del 2018. 27 Ilustración 3.Curva de Área/densidad ................................................................... 66 Ilustración 4. Red de rociadores ........................................................................... 70 Ilustración 5. Ubicación de Gabinetes Piso 1 ........................................................ 72 Ilustración 6.Ubicación de Gabinetes PisoTipo ..................................................... 72 Ilustración 7. Red de rociadores México ............................................................... 89 Ilustración 8.Ubicación de Gabinetes Piso 1 Norma Mexicana ............................ 91 Ilustración 9. Ubicación de Gabinetes Piso Tipo Norma Mexicana ...................... 92 Ilustración 10.Curva de densidad/area ................................................................ 100 Ilustración 11. Red de rociadores Chileno........................................................... 107 Ilustración 12, Ubicación de Gabinetes Piso 1 - Chile ......................................... 108 Ilustración 13. Ubicación de Gabinetes Piso tipo - Chile ..................................... 109.

(14) RESUMEN DE LA PROPUESTA. En Colombia los sistemas de red contraincendios se han implementado en los últimas décadas siguiendo los parámetros establecidos por el reglamento Colombiano de construcción sismo resistente NSR-10 en los títulos J y K y las normas técnicas NTC 1669 norma para la instalación de conexiones de mangueras contra incendio y NTC 2301 norma para la instalación de sistemas de rociadores, que dan los requerimientos técnicos mínimos que deben cumplir las redes para garantizar la seguridad y disminuir el riesgo ante un posible incendio.. Con este proyecto se pretende hacer la comparación entre los parámetros colombianos con la normatividad para diseño de redes contraincendios en los países latinoamericanos México y Chile, dichas son la Norma Mexicana ND-01IMSS-HSE-1997 CAPÍTULO 7 y la norma Chilena NCH 2095/1, 2, 3, 4, 5 Y 6.. Esta comparación busca determinar cuál es la normatividad más óptima para el diseño de redes contraincendios para construcciones colombianas basadas en normas internacionales como las de México y Chile que cumplan con los parámetros mínimos establecidos según la normatividad en Colombia. Y evaluar cuál de estas es más adecuada para realizar la implementación de una estructura de vital importancia para salvaguardar vidas como la red contraincendios.. 14.

(15) ABSTRACT. In Colombia the firefighting systems have been implemented in the last decades following the parameters established by the Colombian regulation of construction earthquake resistant NSR-10 in the titles J and K and the technical norms NTC 1669 standard for the installation of hose connections against fire and NTC 2301 standard for the installation of sprinkler systems, which meet the minimum technical requirements that networks must meet to ensure safety and reduce the risk of a possible fire.. This project intends to make a comparison between the Colombian parameters with the regulations for designing fire prevention networks in the Latin American countries of Mexico and Chile, such as the Mexican Standard ND-01-IMSS-HSE-1997 CHAPTER 7 and the Chilean Standard NCH 2095 / 1, 2, 3, 4, 5 and 6.. Carrying out this comparison seeks to determine if it is possible to design firefighting networks for Colombian constructions based on international standards such as those of Mexico and Chile that meet the minimum parameters established according to Colombian regulations.. 15.

(16) OBJETIVOS OBJETIVO GENERAL. Realizar una comparación del Reglamento Colombiano de Construcción Sismo Resistente NSR- 10 en los títulos J y K de los requisitos de protección contra incendios en edificaciones con la Norma Mexicana ND-01-IMSS-HSE-1997 CAPÍTULO 7 y la norma Chilena NCH 2095/1, 2, 3, 4, 5 Y 6.. OBJETIVOS ESPECÍFICOS. . Hacer una comparación de los parámetros de diseños de las normas para red contraincendios colombiana, mexicana y Chilena.. . Verificar cuales de los parámetros de diseño de cada norma es más óptimo para la construcción en Colombia.. . Determinar si en Colombia se puede diseñar para construcciones de uso residencial, redes contraincendios con la norma Mexicana ND-01-IMSSHSE-1997 CAPÍTULO 7 y/o la norma Chilena NCH 2095/1, 2, 3, 4, 5 Y 6. . Realizar el diseño de un sistema de red contra incendio para el grupo residencial multifamiliar “R2” por las normas NSR-10 título J y K, ND-01IMSS-HSE-1997 CAPÍTULO 7 y NCH 2095/1, 2, 3, 4, 5 Y 6.. 16.

(17) 1. PLANTEAMIENTO DEL PROBLEMA 1.1. IDENTIFICACIÓN Y DESCRIPCIÓN DEL PROBLEMA. La normatividad Colombiana para red contraincendios se viene implementando desde los años noventa en Colombia basados en eventos que se han presentado durante los últimos años en el país, y que se empezó a poner en funcionamiento bajo decretos y normas que daban unos parámetros para el diseño de redes contraincendios.. En los últimos años dichas normas han presentado actualizaciones con el fin de aumentar la seguridad y disminuir el riesgo ante un posible incendio, hoy en día la normatividad colombiana que da estos requisitos es el reglamento Colombiano De Construcción Sismo Resistente La NSR-10 en los títulos J y K y las normas técnicas NTC 1669 Y NTC 2301 las cuales se basan en las normas internacionales NFPA 13 y 14 las cuales reglamentan el diseño de redes contraincendios; al basarse en dicha norma Colombia maneja las características y especificaciones americanas y no contempla la diferencia de materiales para construcción y condiciones específicas del país, lo cual sugiere la posibilidad de que los factores de seguridad con los que se trabajan hoy en colombia podrían ser menores si se ajustan parámetros a las condiciones de las construcciones colombianas.. El proyecto se basa en hacer una comparación con normas de otros dos países latinoamericanos, uno ubicado al norte y otro al sur de Latinoamérica quedando Colombia en el centro de estos dos, de esta manera determinar si es posible realizar diseños para construcciones de uso residencial en Colombia con los parámetros de otros países y que se cumplan los requerimientos mínimos de seguridad y riesgo.. 17.

(18) 1.2. JUSTIFICACIÓN. El Reglamento Colombiano de Construcción Sismo resistente NSR-10 en los títulos J y K muestra los requisitos de protección contra incendio en edificios, estos parámetros son el resultado de estudios y adaptaciones de la NFPA a las edificaciones es según las necesidades y condiciones propias del país, sin embargo es imperativo estudiar y comparar los reglamentos y parámetros de diseño y construcción de redes contra incendios, de otros países frente al Colombiano, con el fin de verificar si hay otros parámetros homólogos que garanticen la seguridad de quienes habitan las diferentes construcciones realizadas en el Colombia.. La normatividad reguladora y de control frente a la construcción de redes contra incendio está catalogado por diferentes países latinoamericanos como prioridad debido a la relevancia que tiene frente a la seguridad de las personas; partiendo de lo anteriormente expuesto el alcance contemplado del presente proyecto es comparar el Reglamento Colombiano de construcción Sismo resistente NSR-10 título J y K frente a los lineamientos Mexicanos y Chilenos para así determinar, si al diseñar construcciones con normatividad de otros países se cumplen con los parámetros mínimos de diseño e implementación de los sistemas de red contra incendio en las construcciones de uso residencial en Colombia y poder trabajar con estas normas en nuestro país, determinando de esta manera las ventajas y desventajas de cada norma y de cómo se puede en caso de ser viable implementar estos parámetros a la norma colombiana a fin de mejorar el desempeño y eficiencia de los sistemas de red contra incendios.. La utilidad del proyecto se basa en identificar y focalizar las diferencias del sistema de red contraincendios y que las conclusiones de este estudio puedan ser tenidas en cuenta para futuras actualizaciones de la NSR-10; es importante que el 18.

(19) reglamento colombiano pueda adaptar y recibir observaciones de otras normas con la finalidad de constante mejora y actualización de los estándares de manera global que permitan que las redes contra incendios sean más integrales, generosas con el medio ambiente y económicamente sostenibles que garanticen y resguarden la seguridad de las vidas humanas y de la estructura.. 2 MARCO DE REFERENCIA 2.1 SISTEMA DE RED CONTRA INCENDIO EN COLOMBIA. 2.1.1 Incendio. Para la Real academia de la lengua española1 define incendio como fuego grande que destruye lo que no debería quemarse, por lo tanto un incendio es un evento con presencia de fuego no controlado en la cual corren peligro vidas humanas y pérdidas materiales. Los incendios pueden generar la muerte de seres humanos no solo por quemaduras sino también por la inhalación de gases y humos.. 2.1.2 Protección contraincendios. En Colombia los parámetros mínimos para un sistema de red contraincendios están definidos por el Reglamento Colombiano de Construcción Sismo Resistente NSR-. 1. REAL ACADEMIA DE LA LENGUA ESPAÑOLA, [en línea] .Disponible en internet http://dle.rae.es/srv/fetch?id=LDTnqIg. 19.

(20) 10 en los títulos J y K donde se busca reducir, evitar y minimizar el riesgo de incendios en las construcciones y garantizar la seguridad de las personas.. Las medidas que se deben tomar para la protección contra incendios se dividen en dos tipos de protección la pasiva y la activa según la NSR-10 en el titulo J1. Protección pasiva: son las medidas constructivas de edificio que facilitan a los habitantes la evacuación y que a su vez ayuda a retardar la propagación del fuego.. Protección activa: son las medidas que por medio de una red de equipos de detección de incendios que se activa manual o automáticamente descargando agentes extintores de fuego.. Dentro de estos parámetros se hace una clasificación de las edificaciones según su tipo de uso y nivel de riesgo para definir el tipo de sistema que se va a utilizar (mecánico, manual, combinado). . Sistema mecánico: está compuesto por rociadores que reaccionan ante una temperatura determinada, lo cuales están distribuidos en las diferentes áreas de la edificación garantizado que se cubra la totalidad del área del proyecto.. . Sistema manual: el cual cuenta con un sistema de gabinetes y mangueras, que trabajan con una conexión de una válvula tipo roscada para bomberos. De tal manera que al presentarse un evento lo bomberos puedan suministrar. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-11 1. 20.

(21) de manera rápida el agua; puede ser un sistema seco o un sistema húmedo, donde la tubería se llena simplemente por la conexión de bomberos o donde se encuentre la tubería llena todo el tiempo respectivamente. . Sistema mixto: es la combinación del sistema manual y mecánico donde en un mismo proyecto se tiene la presencia de rociadores y gabinetes.. 2.2 ANTECEDENTES HISTÓRICOS. 2.2.1 En Colombia. En Colombia se han presentado desde hace décadas diferentes eventos en los cuales el fuego ha sido el protagonista un ejemplo de esto fueron los incendios de Manizales que se dieron en los años 1922, 1925 y 1926 que destruyeron grandes edificaciones en toda la ciudad desde el palacio de gobierno, bancos y edificios residenciales, en la primera según registros no hubo pérdidas humana pero si numerosas familias que perdieron sus techos en un día1,debido a la magnitud de estos eventos la ciudad se tuvo que reconstruir en gran parte teniendo en cuenta .. Pero antes de los años 90 en Colombia no se tenían unos requisitos en la construcción para prevención y mitigación de incendios, fue hasta el año 1995 en el acuerdo 20 que se adoptaron los primero requisitos para seguridad para casos de incendio en el capítulo 1 artículo 5. Posteriormente aparece en el reglamento colombiano de construcción sismo resistente NSR-98 donde su primera versión fue 1. COLOMBIA. MANIZALES, CUERPO OFICIAL DE BOMBEROS. Historia de los tres grandes incendios de Manizales [en línea], 9 de noviembre de 2009. Disponible en internet:http://cuerpooficialdebomberos.blogspot.com.co/2009/09/historia-de-los-tres-grandesincendios.html. 21.

(22) establecida con acuerdo 20 de 1995, el anteproyecto de Código de Bogotá desarrollado por la Universidad de los Andes para el Departamento Administrativo de Planeación del Distrito Especial de Bogotá y algunos otros documentos tanto nacionales como internacionales. Esta reglamentación se empezó a implementar 1. teniendo en cuenta sucesos del pasado como los de Manizales en los cuales incendios en diferentes edificaciones cobraron la vida de varias personas y edificios totalmente destruidos, algunos de estos eventos se mencionan a continuación.. . Almacén Vida – 19 de diciembre de 1958 - 98 muertos, la mayoría asfixiados.. . Edificio Avianca – 23 de julio de 1973. Desde el piso 14 hasta el piso 37 – 4 muertos y 63 heridos – Varios pisos totalmente destruidos por la llamas. . Galería Arrubla y Palacio Municipal. – 20 de mayo de 1990 – 3 días para apagar el incendio.. . Centro Comercial Galerías - 27 de junio de 2000 - Gran cantidad de niños que se encontraban en un teatro estuvieron en gran riesgo. Se generó gran combustión en el evento.. . Almacén Vivero de Barranquilla - Agosto de 2003 - destrucción total.. . Bodegas Almacenar de Cali - Mayo de 2005 - 72 horas - destrucción total.. . Centro Comercial Puerto Colombia – 11 de octubre de 2006 - 180 locales comerciales destruidos, incendio se presentó en horas de la madrugada y por tanto no se presentaron víctimas.. . San Victorino – 04 de septiembre de 2012 – 20 horas. . Centro internacional de convenciones Ágora – 16 de julio de 2017. Construcción en obra. 1. COLOMBIA. ALCALDÍA DE BOGOTÁ, Proyecto de acuerdo No. 141 noviembre de 2009..Disponible http://www.alcaldiabogota.gov.co/sisjur/normas/Norma1.jsp?i=39487 2 COLOMBIA. ALCALDÍA DE BOGOTÁ, Proyecto de acuerdo No. 141 noviembre de 2009..Disponible http://www.alcaldiabogota.gov.co/sisjur/normas/Norma1.jsp?i=39487. 22. 2. de 2010[en línea], 9 de en internet de 2010[en línea], 9 de en internet.

(23) Años después en la actualización del reglamento colombiano de construcción sismo resistente NSR-10 se realizan modificaciones y se establecen en los capítulos J y K ampliaciones como la clasificación de las edificaciones en función del riesgo de pérdida de vidas humanas o amenaza de combustión, se incluyó la resistencia requerida al fuego para los elementos de la edificación, se complementaron los requisitos para zonas comunes, se amplían los requisitos de seguridad, se amplía el tema de los anclajes de vidrios y aparecen requisitos constructivos, pero por otro lado también se establecieron las normas técnicas del ICONTEC NTC 1669 y 2301.. Por lo tanto hoy en Colombia los parámetros mínimos para prevención y protección de incendios están establecidas por los Titulo J y K del reglamento Colombiano de construcción sismo resistente NSR-10 y las Normas técnicas NTC 1669 y 2301.. 2.2.2 En México. En México “la norma de diseño de ingeniería en instalaciones hidráulica sanitaria y especiales” apareció en el año 1993 basándose en el manual de diseño de redes y se ha basado en las diferentes experiencias del Instituto Mexicano, el cual se ha retroalimentado en el uso de diferentes equipos en instalaciones con el fin de garantizar la seguridad social del país Mexicano.. A pesar de la implementación de normas para la protección en México solo en el año 2016 se generaron incendios en diferentes lugares del país, afortunadamente ninguna de las mencionadas ocasiono pérdidas humanas. Sin embargo se requiere. 23.

(24) la evacuación de viviendas y construcciones aledañas e incluso el desalojo de muchas personas en toda el área como media de seguridad.. Estas fueron tomadas de una publicación de la Revista Contra incendio que es un medio de comunicación bimestral distribuida a nivel nacional en México .La cual tiene como propósito, sensibilizar a los diversos actores públicos y privados en la prevención, protección y seguridad humana en México e impulsar los cambios legislativos sobre este tema.. Tabla 1. Listado de Incendios en México Lugar. Tipo de edificación Afectación afectada por el siniestro- Incendio Ciudad de Fábrica de cartón en La magnitud del incendio ocasiono el México Tenayuca desalojo de más de 1.500 personas, 29 de Febrero evacuación de 80 viviendas y 3 del 2016 escuelas cercanas. Sin registro de pérdidas humanas Torreón, Coahulla 26 de Febrero del 2016 Tijuana , Baja California 29 de Febrero del 2016. Coliseo centenario Desalojo de 800 personas -. Sin de Torreón registro de pérdidas humanas. Fabrica de pinturas Desalojo de más de 1.000 personas -. Sherwin- Williams Sin registro de pérdidas humanas. Sin embargo 3 personas resultaron con quemaduras.. 24.

(25) Villahermosa, Tabasco 27 de Marzo del 2016 Morella, Michoacan 28 de Marzo del 2016. Subestación Villahermosa. Ciudad de Mexico 10 de Febrero del 2018 Ecapec , Estado de Mexico 10 de Mayo del 2018. Bodega del Diario la Sin heridos, solo pérdidas materiales. Reforma. Fábrica de Quimic S.A. de Evacuación de viviendas cercanas y algunas horas sin servicio de electricidad en la ciudad. aceite Sin heridos, solo pérdidas materiales.. Nave industrial de la Sin heridos, solo pérdidas materiales. Y Zona de Xalostoc evacuación de personas.. *Fuente: Revista contra incendio 7. En la Ilustración 1 Ocurrencia de incendios en México en el primer semestre del 2016 se relaciona un grafica de los eventos presentados durante el primer semestre del año 2016 en todo el país de México. Lo que muestra que es necesaria la implementación de redes contraincendios en la construcción de nuevos proyectos y su ejecución en antiguas. Se puede decir que la regulación en una manera efectiva de prevenir sucesos que puedan comprometer vidas humanas.. Igualmente en la Ilustración 2.Ocurrencia de incendios en México en el primer semestre del 2018 se encuentra la estadística para el primer semestre del año 2018, donde se muestra una gran disminución del número de incendios con respecto a los registrados durante el mismo periodo en el año 2016.. 25.

(26) Ilustración 1 Ocurrencia de incendios en México en el primer semestre del 2016. *Fuente: Revista contra incendio 7. 26.

(27) Ilustración 2.Ocurrencia de incendios en México en el primer semestre del 2018. *Fuente: Revista contra incendio 7. 2.2.3 En Chile. Chile presenta un desarrollo en materia de protección contra incendios que es reconocido a nivel sudamericano, por cuanto basa su desarrollo formal desde el año 1967 con la implementación del primer programa de defensa contra incendios, fortaleciendo los planes y programas de prevención y combate, tanto en el ámbito privado como en las instituciones del Estado.. 27.

(28) Las experiencias de graves incendios en distintas regiones de Chile permiten disponer de antecedentes suficientes para diseñar nuevas estrategias de prevención y también de combate oportuno de aquellos focos de iniciación de fuegos con propagación potencial violenta del fuego 1.. Tabla 2. Listado de algunos incendios en Chile Lugar Santiago de Chile 8 de Diciembre 1863 Valparaíso 15 de Marzo de 1843 Santiago de Chile 8 de Diciembre del 2010. Espacio de ocurrencia Afectación del incendio Templo de la Iglesia de la Pérdidas humanas Compañía de Jesús alrededor de 2000 Se incendió todo el centro Inicio en un almacén de de la ciudad y ocasiona artículos navales pérdidas materiales a gran escala Pérdidas humanas :81 Prisión de San Miguel Desalojo de 1986 personas *Fuente: Biblioteca Nacional de Chile. Así como en Colombia en Chile también se han visto en la necesidad de legislar en materia de seguridad en edificios de altura; se puede señalar que en Chile el proceso sobre la protección contra incendios se empezó a generar en el año 1981, a raíz del gran incendio que se generó en el edificio con 110m de altura, 30 pisos y 4 sótanos, la torre Santa María de Santiago, que causó la muerte de personas que se encontraban en la edificación en el momento del evento al igual que de personal de cuerpo de bomberos gracias al desconocimiento que se tenía acerca de los sistemas de evacuación, la arquitectura y diseño del edificio.. 1. Castillo, Miguel. Instituciones en chile para la defensa contra incendios de interfaz urbano-forestal. Abril de 2016. file:///C:/Users/user.user-PC/Downloads/20187143219810outfile.pdf. 13 de julio de 2018.. 28.

(29) De lo anterior se establecieron una serie de normas en la Ordenanza General de Urbanismo y Construcciones la cuales exigían mayor rigurosidad en la protección contra incendios. La norma que define los requisitos que se deben considerar en las estructuras del país es la NCH 2095 la cual se encuentra dividida en seis partes desde definiciones hasta cálculos, diseños y planos para implementar los sistemas de protección.. 3 MARCO METODOLÓGICO. Con este proyecto se busca comparar por medio de la investigación histórica y descriptiva dos tipos de red contraincendios y determinar si se cumplen con los parámetros técnicos que se requieren en Colombia para el diseño de este tipo de redes, esto a través de la comparación según la clasificación de riesgo por medios de cuadros y tablas entre las diferentes normas y también por el diseño de una edificación de Grupo de residencia “R” y su subgrupo “R2”.. 3.1. ALCANCE. Determinar si se puede diseñar con los parámetros de las normas de los países de México y Chile para diseño de red contraincendios en Colombia cumpliendo con los requerimientos mínimos de diseño según la clasificación del riesgo en construcciones de uso residencial multifamiliar denominada “R2”.. 29.

(30) 4 DESCRIPCIÓN. 4.1 GRUPO Y SUB GRUPO DE OCUPACIÓN SEGÚN LA NSR-10. Según el Reglamento Colombiano de Construcción Sismo Resistente NSR- 10 en los títulos J y K donde se busca reducir, evitar y minimizar el riesgo de incendios en las construcciones y garantizar la seguridad de las personas que las habitan se pueden encontrar diferentes grupos de ocupación según el uso de la construcción, dentro de dichos grupos se relaciona el grupo R donde se encuentran las construcciones de uso residencial con tres diferentes subgrupos R-1 Unifamiliar o Bifamiliar, R-2 Multifamiliar y R-3 hoteles para el desarrollo de este proyecto se trabaja con el grupo R residencial y sub grupo R-2 multifamiliar según la tabla de la NSR-10 J.1.1.-1que se muestra a continuación.. Teniendo el grupo y sub-grupo para el cual se hará la comparación se realiza la revisión de los parámetros que aplican para las construcciones que se encuentra en esta clasificación.. 4.2 PARÁMETROS COLOMBIANOS. Dentro de los parámetros establecidos por el reglamento colombiano de construcción sismo resistente en el titulo J se obtienen los requisitos mostrados en la Tabla 3. Parámetros generales para Red contra incendioque se muestra a continuación.. 30.

(31) Tabla 3. Parámetros generales para Red contra incendio PARÁMETROS TÍTULO. GRUPO. Residencial R. SUBGRUPO. Multifamiliar. PARÁMETRO. APLICA. R2 NO APLICA. 2.3.. Requisitos de acceso a la edificación. 2.3.1.. Acceso frontal. x. 2.3.2.. Sobre nivel del terreno. x. 2.3.3.. Bajo el nivel del terreno. 2.4.. x. Prevención de la propagación. 2.4.1.. Separación vertical entre aberturas. x. 2.4.2.. Parapetos sobre muros de fachadas. x. 2.4.3.. Construcciones sobre techo. x. 2.4.4.. Hidrantes. x. 2.5. 2.5.1. 2.5.1.1.. Prevención de la propagación Requisitos generales Área mayor 1000m2 se debe dividir en. x. áreas menores con muros cortafuego 2.5.1.2.. Área mayor 1000m2 que no se puede. x. dividir en áreas menores con muros cortafuego deben equiparse con rociadores y extintores 2.5.1.3.. Área mayores de 1000m2 con área del. x. 90% en una sola planta 2.5.1.4.. Muros contrafuegos no se deben atravesar con conducciones. 31. x.

(32) 2.5.1.5.. Muros cortafuego solo podrán tener. x. vanos para dar continuidad a circulaciones 2.5.1.6.. Muros cortafuego en el último piso. x. x. deben sobresalir 0,5m 2.5.1.7.. Edificio de más de 3 pisos deben tener núcleo de escaleras para evacuación vertical. 2.5.1.8.. Puertas de acceso o egreso principal. x. para evacuación deben ser de apertura fácil 2.5.1.9. Espacios entre particiones, muros,. x. techos o escaleras 2.5.1.1.0 Ductos. x *Fuente: Propia. Según la anterior tabla se definen a continuación los aspectos que aplican para construcciones del grupo residencial multifamiliar teniendo en cuenta el reglamento colombiano de construcción sismo resistente, NSR-10 en el titulo J.. 4.2.1 Aspectos Generales. Acceso Frontal. Para el acceso frontal en la edificación se debe considerar que el 8% del perímetro medido a nivel del piso se debe disponer para vanos que garanticen el acceso del cuerpo de bomberos a la edificación.. 32.

(33) Construcciones sobre el techo. Las construcciones que se realicen sobre el techo deben ser con materiales incombustibles.. Válvula de retención. Para edificaciones con más de cinco pisos es necesario instalar válvulas de retención para uso exclusivo para el cuerpo de bomberos, con una salida por piso.. Hidrantes. Según el Título J.2.4-1 de la NSR -10para cada tipo de edificación que se tiene se define el área por hidrante, el caudal necesario y el color del hidrante para las edificaciones de uso residencial se define que debe existir un hidrante por cada 500m2 de color rojo para caudales de 32L/s y debe estar ubicado mínimo a 100m de acceso de la entrada de la edificación.. Cielo Rasos. Los soportes, colgantes, rejillas y demás elementos deben ser con materiales incombustibles. En los sitios donde se instalan cielos rasos luminosos de material incombustible por debajo de rociadores automáticos deben garantizarse que no se impida el paso del agua de los rociadores.. 33.

(34) Recintos para calderas. Se deben separar con muros contrafuego del resto de la edificación, las superficies adyacentes al cuarto deben estar recubiertas con materiales resistentes al fuego que garantice la máxima temperatura que alcance sea de 75°C. No deben estar cerca de salidas, ascensores u otros equipos.. Puertas de accesos principales y de salidas. Deben ser de apertura manual fácil, cierre automático y de resistencia al fuego mínimo de una hora.. 4.2.2 Clasificación de incendios. Clasificación propagación de llama. El índice de propagación de llama de los materiales para acabados se clasifica en cuatro clases según la NTC 1691 como se muestra en la Tabla 5. Clasificación del material según se característica de propagación de la llama igualmente cada clase corresponde a una serie de materiales como se muestra en la Tabla 4 Clasificación de algunos materiales utilizados para acabados interiores según índice de propagación de llama.. 34.

(35) Tabla 4 Clasificación de algunos materiales utilizados para acabados interiores según índice de propagación de llama. Clase. Materiales. 1 Pañetes de cemento, cartón de fibro-cemento, fibro- asfalto, placa planas de fibrocemento o fibrosilicato, ladrillo, baldosas de cerámica, lana de vidrio sin aglutinantes ni aditivos, vidrio, algunos azulejos anti acústicos 2 Hoja de aluminio sobre respaldo apropiado, Cartón de fibra o yeso con revestimiento de papel, madera tratada mediante impregnación, algunos pañetes anti sonoros, algunos azulejos antiacústicos. 3 Madera de espesor nominal de 2,5cm o más, anchas de fibra con revestimiento a prueba de fuego, Azulejo anti acústico, combustible, con revestimiento a prueba de fuego., Cartón endurecido, algunos plásticos. 4 Papel asfáltico, tela, viruta, superficies cubiertas con afeite o parafina, papel, algodón. *Fuente: Título J.2.5-3 de la NSR -10. Tabla 5. Clasificación del material según se característica de propagación de la llama Clase 1 2 3 4. Índice de propagación de la llama 0 a 25 26 a 75 76 a 225 Más de 225. Nota: 1. Clasificación obtenida de acuerdo con la norma NTC 1691. *Fuente: Título J.2.5-2 de la NSR -10. La NSR-10 define los índices de propagación de los acabados para los diferentes grupos como se muestra en Tabla 6.Clasificación requerida del índice de propagación de llama para acabados interiores de acuerdo con el grupo de ocupación de cada edificación.. 35.

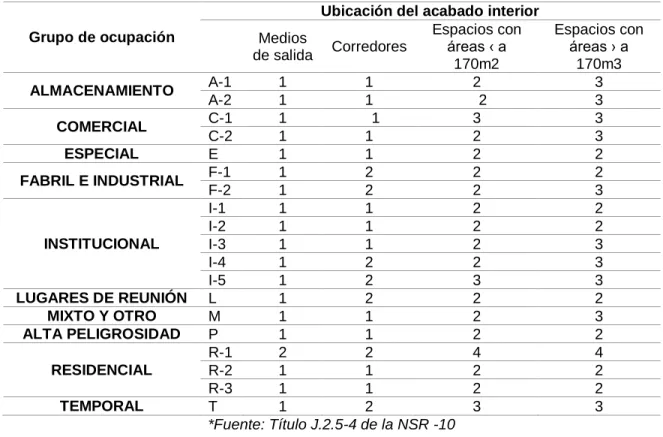

(36) Tabla 6.Clasificación requerida del índice de propagación de llama para acabados interiores de acuerdo con el grupo de ocupación de cada edificación.. Grupo de ocupación. ALMACENAMIENTO COMERCIAL ESPECIAL FABRIL E INDUSTRIAL. INSTITUCIONAL. LUGARES DE REUNIÓN MIXTO Y OTRO ALTA PELIGROSIDAD RESIDENCIAL TEMPORAL. Ubicación del acabado interior Espacios con Medios Corredores áreas ‹ a de salida 170m2 A-1 1 1 2 A-2 1 1 2 C-1 1 1 3 C-2 1 1 2 E 1 1 2 F-1 1 2 2 F-2 1 2 2 I-1 1 1 2 I-2 1 1 2 I-3 1 1 2 I-4 1 2 2 I-5 1 2 3 L 1 2 2 M 1 1 2 P 1 1 2 R-1 2 2 4 R-2 1 1 2 R-3 1 1 2 T 1 2 3 *Fuente: Título J.2.5-4 de la NSR -10. Espacios con áreas › a 170m3 3 3 3 3 2 2 3 2 2 3 3 3 2 3 2 4 2 2 3. Clasificación según el riesgo de pérdida de vidas humanas o combustión.1. La NSR-10 clasifica en tres categorías las construcciones según el tipo de riesgo de pérdida de vidas humanas y amenaza de combustión para de esta manera determinar la resistencia al fuego de la edificación.. En la Tabla 7. Categorización de peligro de vidas humanas según el grupo de ocupación se resume las categorías según el uso de la construcción y tipo de riesgo de donde se determina que la categoría para el proyecto es tipo dos es decir que corresponde a un riesgo medio.. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-12 1. 36.

(37) Tabla 7. Categorización de peligro de vidas humanas según el grupo de ocupación Categoría. Grupos de. Edificios. ocupación. I. De más 10 sin sistemas de alarma (A-1),(F-1),(I2), (I-4), (P). Riesgo ALTO. Bodegas, depósitos o fábricas de maderas, pinturas, plásticos o materiales combustibles. II. (I-1), (I-3), (I-. De más 10 con sistemas de alarma. 5), (C-1),(C-. Ancianatos, bares, restaurantes,. 2),(E ), (L),. cárceles, oficinas, guarderías, colegios,. (M), (R-2), (R-. universidades, hoteles, museos, teatros,. 3) III. (R-1), (A-2), (F-2). MEDIO. salas de cine y salones de reunión. Edificación de viviendas con 10 pisos. BAJO. Bodegas y edificios industriales que no se encuentre en la categoría i *Fuente: Propia. 4.2.3 Sistemas y equipos para detección y alarma de incendios1. Las construcciones deben contar con una serie de equipos e instalaciones mínimas para protección contra incendios que se relacionan a continuación:. Dispositivos de detección de incendios. Se deben instalar detectores en las edificaciones según el uso de ocupación como se muestras en la Tabla 8. Instalación de detectores de acuerdo el grupo de. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-25 1. 37.

(38) ocupación para el grupo R y sub grupo R2 se definen que deben ser automáticos de humo y alarma sonora.. Tabla 8. Instalación de detectores de acuerdo el grupo de ocupación Grupo. Subgrupo. Condición. R-2. Para edificios de más de 7 pisos. R R-3. I. C,I,A. I-2. C-1 ; C-2 I-2 ; I-5 A-1 ; A-2 I-3. I,L. L-1 L-2 L-3 L-4 L-5. Tipo de detector. Ubicación. 1. Pasillos, escaleras y espacios comunes de circulación 2. Espacios residenciales para la Automáticos cocina. de humo y 3. Zonas de almacenamiento alarma cuya superficie total sea mayor Para sonora de 50m2. edificios 4. Zonas comunes tales como de más de sales de reunión, juegos 5 pisos deportes etc. 1. Se ubicara pulsadores manuales de alarma de incendio Automáticos en en os pasillos, zonas de de humo y cualquier circulación y en las diferentes alarma caso dependencias del hospital. sonora 2. En las zonas de hospitalización Térmicos 1. Se ubicarán pulsadores Zonas de y/o de humo manuales de alarma de alto riesgo y alarma incendios y repartidos sonora adecuadamente. 1. Se dispondrán pulsadores Si la manuales en el interior de los superficie locales de edificaciones total térmicos y/o clasificadas en las categorías de construida de humo y riesgo I y II. 2. No será es mayor alarma necesario la utilización de de sonora detectores térmicos o de humo 5000m2 o cuando exista una instalación más de 3 de rociadores automáticos de pisos agua. *Fuente: Título J.4.2-1 de la NSR -10. Aire acondicionado. Se deben instalar detectores de humo en los ductos principales y el sistema general debe estar localizado al tablero general eléctrico para uso de bomberos.. 38.

(39) 4.2.4 Sistemas y equipos para extinción de incendios1. Las construcciones deben contar con una serie de equipos e instalaciones mínimas para protección contra incendios que se relacionan a continuación:. Rociadores automáticos En la NTC 2301 se encuentra la clasificación de los rociadores2 según su orientación, características de diseño y funcionamiento y condiciones especiales como se muestra en la Tabla 9. Clasificación de rociadores según la , para el proyecto se define el uso de rociadores residenciales que son de respuesta rápida y de tipo ascendente, igualmente define las distancias que se deben tener en cuenta para el diseño de la red de tuberías del sistema de rociadores y los diferentes sistemas como se muestra en la Tabla 10. Tipos de sistema para uso de rociadores según NTC 2301 de donde se define que el sistema a utilizar es un sistema húmedo ya que en Colombia no se presentan épocas con temperaturas inferiores que causen el congelamiento del agua y se requieren grandes cantidades de agua en muy poco tiempo, ni una mezcla de los dos anteriores.. Tabla 9. Clasificación de rociadores según la NTC 2301 TIPO DE CLASIFICACIÓN. Orientación. TIPO DE ROCIADOR Ocultos Para empotrar Colgante empotrado Montante De pared. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-26 2 NTC 2301, NORMA PARA INSTALACIÓN DE SISTEMA DE ROCIADORES, Definiciones de rociadores, 2011.P. 16 1. 39.

(40) Características de diseño y funcionamiento. Condiciones especiales. Gota grande Supresión temprana-respuesta rápida (ESFR) Respuesta rápida Respuesta extra rápida y supresión temprana Respuesta extra rápida y cobertura extendida Abiertos de Cobertura extendida De modo de control de aplicación Residencial Convencional estilo antiguo Resistentes a la corrosión Secos Institucional De nivel intermedio - para almacenamiento en estanterías Decorativo/ornamental *Fuente: Propia. Tabla 10. Tipos de sistema para uso de rociadores según NTC 2301 SISTEMA. TUBERÍA HÚMEDA. CONDICIONES DE USO Cuando la temperatura permite que no se presente congelamiento del agua del sistema. TUBERÍA SECA. Cuando la temperatura no es la adecuada para evitar el congelamiento del agua dentro del sistema. PREACCIÓN Y DILUVIO. Cuando se requiere la aplicación rápida de grandes cantidades de agua. AUTOMÁTICOS COMBINADO SECO Y PREACCIÓN. Cuando se requiera instalar varias válvulas secas dentro de un sistema de tubería seca. CON ANTICONGELANTES. Para proteger los rociadores automáticos en áreas pequeñas sin calefacción y que la temperatura no es la adecuada para evitar el congelamiento del agua dentro del sistema *Fuente: Propia. 40.

(41) Conexión de Mangueras y bomberos. Deben instalarse en la totalidad en áreas de estacionamiento y disponerse de un sistema de estaciones de mangueras de 38mm de diámetro en todo el edificio, según lo establecido en la NTC 16691.. Dentro del sistema para conexión de mangueras contra incendio en la NTC 1669 se define la disposición de tubería, válvulas y conexiones de manguera instalado en la estructura de manera tal que el agua pueda descargarse por medio de chorros o aspersión a través de mangueras para poder extinguir un incendio, se encuentra tres tipos de sistema como se muestra en la Tabla 11. Tipo de sistema según la NTC 1669.. Tabla 11. Tipo de sistema según la NTC 1669 TIPO DE SISTEMA. DESCRIPCIÓN Está conectado a un suministro de agua. Automático. capaz de mantener la demanda del sistema y no requiere acción diferente a abrir la válvula de manguera. Combinado. La red suministra agua para la conexión de mangueras y rociadores automáticos Conectado. Seco. permanentemente. a. un. suministro de agua y diseñado para tener agua contenida en la tubería solo cuando el sistema está siendo utilizado *Fuente: Propia. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-26 1. 41.

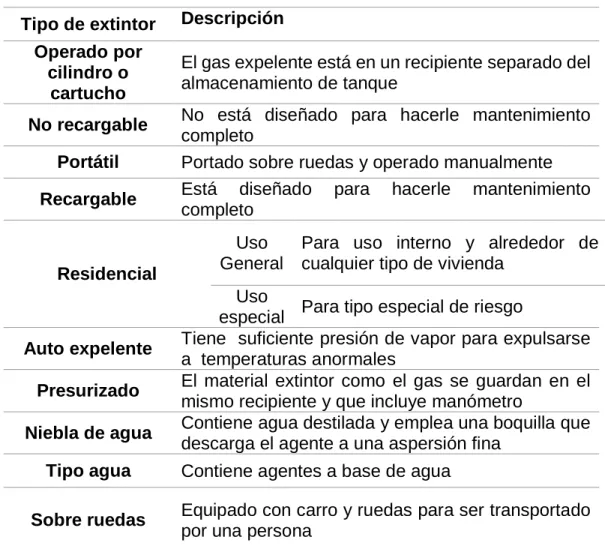

(42) Extintores. Según la NTC 2885 los extintores se pueden clasificar según de diferentes maneras como se muestra en la Tabla 12. Tipo de extintores, para el proyecto se utilizaran extintores tipo residencial de uso general y según la Categoría I determinada en Tabla 7. Categorización de peligro de vidas humanas según el grupo de ocupación se obtiene que la clase de incendio para escoger el tipo de. extintor que se debe instalar para un riesgo alto.. Tabla 12. Tipo de extintores Tipo de extintor Operado por cilindro o cartucho No recargable Portátil Recargable. Residencial. Auto expelente Presurizado Niebla de agua Tipo agua Sobre ruedas. Descripción El gas expelente está en un recipiente separado del almacenamiento de tanque No está diseñado para hacerle mantenimiento completo Portado sobre ruedas y operado manualmente Está diseñado para hacerle mantenimiento completo Uso Para uso interno y alrededor de General cualquier tipo de vivienda Uso Para tipo especial de riesgo especial Tiene suficiente presión de vapor para expulsarse a temperaturas anormales El material extintor como el gas se guardan en el mismo recipiente y que incluye manómetro Contiene agua destilada y emplea una boquilla que descarga el agente a una aspersión fina Contiene agentes a base de agua Equipado con carro y ruedas para ser transportado por una persona *Fuente: Propia. 42.

(43) Riesgo leves (bajos):. Son aquellos donde se esperan incendios con tasas de liberación de calor relativamente bajas. La clase a y/o la cantidad total de inflamables clase b se espera que sea menor a 1 galón Riesgo ordinario (moderado). Son aquellos donde se esperan incendios con tasas de liberación de calor moderadas. La clase A y/o la cantidad total de inflamables clase B se espera que sea entre 1 galón a 5 galones en cualquier cuarto. Riesgo extra (altos):. Son aquellos donde se esperan incendios con tasas altas de liberación de calor. La clase A y/o la cantidad total de inflamables clase B se espera que sea mayor a 5 galones en cualquier cuarto.. 4.2.5 Requisitos. específicos. para. el. sub. grupo. “r2”. residencial. multifamiliar1. En el reglamento colombiano de construcción sismo resistente NSR-10 en el titulo K se encuentra para cada grupo de ocupación una serie específica de requisitos los cuales se muestran a continuación.. REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10, Titulo J – Requisitos de protección contra incendios en edificaciones, 2010.P. J-30 1. 43.

(44) Número de salidas. Las construcciones deben contar con una salida por piso que se encuentre construida con materiales incombustible donde el área por piso no sea mayor a 400m2 y se cuente con una distancia no mayor a 15m de travesía. Se puede tener una sola salida de la edificación si esta va a una vía pública al igual que una escalera a prueba de incendio que no forme parte de los apartamentos.. Medios de salida. Las puertas deben abrirse en el mismo sentido de evacuación y deben estar provistas de cerraduras y sistema de iluminación adecuado, La ventanas para apertura deben contar con cerraduras para abrirlas solamente desde el interior. Escaleras interiores. Para edificios con carga de ocupación menor a 10 pueden tener una huella mínima de 210mm y contrahuella de máxima de 210mm.. 4.3 PARÁMETROS CHILENOS. Dentro de la normatividad chilena se pueden encontrar la norma NCh 2095 la cual se divide en seis partes donde se dan los parámetros de diseño de las redes de protección contra incendios por medio de sistema de rociadores; Para el uso residencial escogido dentro del desarrollo del proyecto según la nsr-10 se busca en la norma chilena en la parte 1 dentro de la clasificación el tipo de recinto según su uso para lo cual se tiene en la NCh 2095/1. Parte 1, Anexo f la clasificación de viviendas en el grupo de recintos de riesgo ligero igualmente se tiene que el tipo de rociadores que se deben utilizar en estas construcciones son los rociadores. 44.

(45) residenciales los cuales deben ser de respuesta rápida que permitan aumentar la posibilidad de supervivencia en la vivienda y los recintos de riesgo ligero se definen como las construcciones donde los índices de combustibilidad son bajos y se espera que la propagación del calor es igualmente baja y determino según los tipos de riesgo mostrados en la Tabla 13. Tipos de riesgo.. Tabla 13. Tipos de riesgo Tipo de riesgo Ligero Ordinario (grupo 1) Ordinario (grupo 2) Extra (grupo 1) Extra (grupo 2) *Fuente: Propia. 4.3.1 Aspectos Generales. Dentro de los sistemas que se pueden encontrar para el diseño de red contra incendio se tienen los mostrados en la Tabla 14. Clases de sistemas y usos:. Tabla 14. Clases de sistemas y usos SISTEMA. TUBERÍA HÚMEDA. TUBERÍA SECA PREACCIÓN Y DILUVIO AUTOMÁTICOS COMBINADO SECO Y PREACCIÓN. CONDICIONES DE USO Cuando la temperatura permite que no se presente congelamiento del agua del sistema Cuando la temperatura no es la adecuada para evitar el congelamiento del agua dentro del sistema Cuando se requiere la aplicación rápida de grandes cantidades de agua Cuando se requiera instalar varias válvulas secas dentro de un sistema de tubería seca. 45.

(46) CON ANTICONGELANTES. Para proteger los rociadores automáticos en áreas pequeñas sin calefacción y que la temperatura no es la adecuada para evitar el congelamiento del agua dentro del sistema *Fuente: Propia. Válvula De Retención. Para cada conexión existente de bomberos se debe instalar una válvula de retención certificada y no debe existir ninguna válvula de cierre en la tubería para bomberos, además es necesario utilizar una válvula automática de goteo entre la válvula de retención y el acoplamiento exterior para la manguera.. Cielo Rasos. Se permite el uso de cielo raso auto-desprendibles debajo del sistema que se encuentran certificados para este servicio según la Nch2095/3 - 4.13.121. Puertas De Acceso. Según la NCh2095/4 en el numeral 4.2.3.3.3 las puertas deben ser según el tipo de riesgo como se muestra en la Tabla 15. Medios de salida que para el tipo de proyecto se considera un tipo de riesgo ligero por lo tanto se requieren puertas automáticas o autocerrables.2. CHILE, NCh2095/1 Of 2000 – Protección contra incendios – sistemas de rociadores- Parte 1: Terminología, características y clasificación, 2000. P.09 2 CHILE, NCh2095/4 Of 2000 – Protección contra incendios- sistemas de rociadores-parte 4: Diseño, planos y cálculos, 2000. P.11 1. 46.

(47) Tabla 15. Medios de salida RIESGO Ligero Ordinario o extra. TIPO DE PUERTA Automática o auto-cerrable Automática o auto-cerrable con resistencia al fuego acorde al uso. índice. de. *Fuente: Propia. 4.3.2 Clasificación de incendios. Clasificación de riesgos Para esta clasificación la NCh2095 hace una clasificación del seguro social tuvo en cuenta el tipo de materias primas, productos o subproductos que se almacenen y fueron clasificados en alto, medio y alto.. Recintos de riesgo ligero: Son aquellos “donde la cantidad y/ combustibilidad de los contenidos es baja y se esperan fuegos con bajos índices de liberación de calor”1. Las estructuras de uso residencial se encuentran en riesgo ligero.. Locales de riesgo ordinario Grupo 1: Son aquellos “donde la existe baja combustibilidad, la cantidad de combustión es moderada y se esperan fuegos con moderados bajos índices de liberación de calor”2.. NCH 2095/1.Of 2000. Protección contra incendios – sistemas de rociadores- Parte 1: terminología, definiciones y clasificación, 2000, p.11 2 NCH 2095/1.Of 2000. Protección contra incendios – sistemas de rociadores- Parte 1: terminología, definiciones y clasificación, 2000, p.11 1. 47.

(48) Locales de riesgo especial: Son aquellos con almacenamientos misceláneos 1.. Locales de riesgo ordinario Grupo 2: Son aquellos “donde la cantidad y/ combustibilidad de los contenidos es de moderada a alta y se esperan fuegos con índices de liberación de calor que varían de moderado a alto”2.. Locales de riesgo extra: Son aquellos “donde la cantidad y/ combustibilidad de los contenidos es muy alta, y están presentes líquidos inflamables o combustibles, polvo, pelusas, u otros materiales los cuales introducen la probabilidad de desarrollar rápidamente fuegos con un alto índice de liberación de calor”3.. 4.3.3 Sistemas y equipos para detección y alarma de incendios. Dispositivos de detección de incendios. Las construcciones deben contar con alarmas locales de flujo de agua si el sistema de rociadores tiene más de 20 unidades.. NCH 2095/1.Of 2000. Protección contra incendios – sistemas de rociadores- Parte 1: terminología, definiciones y clasificación, 2000, p.12 2 NCH 2095/1.Of 2000. Protección contra incendios – sistemas de rociadores- Parte 1: terminología, definiciones y clasificación, 2000, p.12 33 NCH 2095/1.Of 2000. Protección contra incendios – sistemas de rociadores- Parte 1: terminología, definiciones y clasificación, 2000, p.12 11. 48.

(49) 4.3.4 Sistemas y equipos para extinción de incendios. Rociadores automáticos. La NCh95/1 define el tipo de rociadores que se deben utilizar en cada recinto y el tipo de respuesta de cada uno de ellos, para construcciones para vivienda se encuentra los rociadores residenciales de respuesta rápida según la NCh2095/11 como se muestra en la Tabla 16. Clasificación de rociadores. Tabla 16. Clasificación de rociadores TIPO DE CLASIFICACIÓN. Orientación. Características de diseño y funcionamiento. Condiciones especiales. TIPO DE ROCIADOR Ocultos Embutidos Hacia abajo Hacia Arriba De pared Gota gorda Convencionales Respuesta rápida y extinción temprana (ESFR) Respuesta extra rápida y extinción temprana (QRES) Respuesta extra rápida y cobertura extendida Abiertos de Cobertura extendida Residencias Especiales Resistentes a la corrosión Secos Para almacenamiento en estanterías Decorativos u ornamentales *Fuente: Propia. CHILE, NCh2095/1 Of 2000 – Protección contra incendios- sistemas de rociadores-parte 4: Diseño, planos y cálculos, 2000. P.11 1. 49.

(50) Conexión de Mangueras y bomberos Las mangueras deben ser de 1 ½” y solo se permite para sistema de rociadores húmedos conectadas a tuberías de alimentación de válvulas no deben ser de un diámetro inferior de 2 ½”.. La conexión para bomberos debe ser tipo unión Strorz con accesorios compatibles a este tipo de conexión, el diámetro de la vertical debe ser de 4” para conexiones de carros contra incendios y tienen que ir instaladas al lado de las válvulas de retención de control y alarma de incendio 1.. Extintores. En los parámetros establecidos en la norma NCh2095 no especifica las características y/o requisitos de diseño e instalación para extintores.. 4.4 PARÁMETROS MEXICANOS. 4.4.1 Aspectos Generales. La norma Mexicana distingue en la clasificación de los equipos contra incendio dos grupos en donde se relaciona su tipo de funcionamiento.. 50.

(51) Equipos Portátiles: Son aquellos que se destinan para combatir conatos de incendio o fuegos iniciales y que se pueden transportarse a mano o sobre ruedas; se caracterizan por utilizar sustancias químicas como el polvo seco “ABC”, bióxido de carbono etc.. Equipos Fijos: dentro de este grupo se encuentran los hidrantes, los rociadores, los sistemas de bióxido de carbono y los sistemas sustituidos de gas halon autorizados.. Igualmente se relacionan las sustancias empleadas para la extinción del fuego según sus características que van desde el agua a uso de diferentes agentes químicos en polvo y gases como se muestra en la Tabla 17. Tipo de agente... Tabla 17. Tipo de agente. AGENTE. CARACTERÍSTICA. Agua. Acción enfriadora, se puede usar sola o con agentes humectantes.. Agentes sustitutos de gases halógenos Bióxido de carbono. Polvo químico seco normal "BC" Polvo químico seco de potasio "BC". Se destacan porque no afectan la capa de ozono por ejemplo el Inergen o el FM-200 Gas inerte más pesado que el aire lo que le permite desplazar al oxigeno de la combustión; es inodoro, incoloro e insípido. Desplaza el aire de la combustión debido a su acción sofocante; produce gran cantidad de bióxido de carbono al entrar en contacto con el fuego. Es un compuesto de bicarbonato de potasio molido, el cual se descompone más rápidamente que el polvo químico normal.. 51.

(52) Polvo químico "ABC". Polvo de acción sofocante y enfriadora tratado con aditivos anti higroscópicos y otros componentes no especificados. *Fuente: Propia. 4.4.2 Clasificación de incendios. Esta norma tiene como objetivo tener un criterio uniforme sobre las metodologías del diseño de protección contra incendio; diferencia el tipo de incendio en 4 clases como se relaciona en la Tabla 18. Clase de incendio:. Tabla 18. Clase de incendio CLASE INCENDIO A B C D. ORIGEN. EXTINCIÓN. Combustibles ordinarios (madera, papel, cartón) Líquidos inflamables (aceites, grasas, pinturas) Circuitos eléctricos (interruptores, tableros, motores) Metales ligeros (magnesio, sodio, potasio etc). Grandes cantidades de agua Extintor clase ABC, lluvia fina Polvo químico seco, bióxido de carbono Polvo químico seco. *Fuente: Propia. Clasificación de riesgos Para esta clasificación el Instituto Mexicano del seguro social tuvo en cuenta el tipo de materias primas, productos o subproductos que se almacenen y fueron clasificados en alto, medio y bajo.. 52.

(53) Locales de riesgo alto. Son aquellos donde se almacenan o manipulan productos o subproductos líquidos o gaseosos con un punto de inflamación igual o menor a 37.8 ⁰C, además de las sustancias que tengan como propiedad acelerar la velocidad de reacción química dentro de estas se muestra las áreas como se muestra en la Tabla 19. Clasificación de áreas. Tabla 19. Clasificación de áreas ÁREAS Alcoholes en almacenes Almacenamiento de reactivos químicos Detergentes que reaccionan con otros productos Almacenamiento de pinturas *Fuente: Propia. En este tipo de locales o edificios de alto riesgo por cada 200 m 2 de superficie o fracción se deben instalar como mínimo un extintor de la capacidad y tipo requeridos.. Locales de riesgo medio. Son aquellos donde se manejen o almacenen materias primas productos o subproductos con puntos de inflamación menor de 93 ⁰C, y que no estén contemplados en los de riesgo alto como se muestra en la Tabla 20. Clasificación de lugares.. 53.

(54) Tabla 20. Clasificación de lugares LUGARES Talleres de conservación Laboratorios Auditorios y teatros Subestaciones eléctricas Almacenes no comprendidos en los de riesgo alto *Fuente: Propia. Locales de riesgo bajo. Son aquellos donde existen productos con punto de inflamación de más de 93⁰C; se distinguen en este todos los locales no comprendidos dentro del riesgo alto y medio.. En cada tipo de local se debe contar con extintores sin importar si manejan otro sistema de protección, se debe evitar el paso de instalaciones hidráulicas sobre materiales almacenados que sean susceptibles de provocar algún tipo de siniestro al reaccionar con el agua, las áreas en donde se almacene grandes cantidades de papel trapos o ropa se protegerán por medio de aspersores de agua de acción automática. Tabla 21. Caracterización del riesgo. CARACTERÍSTICA DEL RIESGO Grado de peligrosidad del riesgo a proteger Clase o clases de fuego que puede originar el riesgo Velocidad de propagación del fuego Clase y tipo de equipos, maquinarias, instalaciones, etc. Capacidad física y necesidades de entrenamiento del personal *Fuente: Propia. 54.

(55) 4.4.3 Sistemas y equipos para detección y alarma de incendios. El reglamento Mexicano IMSS en su contenido no especifica las características de los equipos para la detección de incendios y el tipo de alarmas, básicamente lo que buscan es tener unos parámetros lo más sencillos y estandarizar los sistemas constructivos de red contra incendio. 4.4.4 Sistemas y equipos para extinción de incendios. Rociadores automáticos. La norma de diseño de ingeniería define el tipo de rociadores según la posición de la instalación como se muestra en la Tabla 22. Tipo de rociadores. Tabla 22. Tipo de rociadores TIPO DE ROCIADOR Ascendente Descendente De techo De pared. DESCRIPCIÓN El deflector se encuentra en la parte superior de la tubería El deflector se encuentra abajo de la tubería Con el deflector abajo del cielo raso que cubre la tubería El deflector está diseñado para propagar el agua del lado contrario a la pared de instalación *Fuente: Propia. Conexión de Mangueras y bomberos. Se deben instalar en edificios con más de 15m de altura o área construida mayor a 2500m2, se define como un sistema de equipos y accesorios fijos con gran capacidad de extinción de conato de incendio, las descarga debe ser mediante una válvula angular conectada a una manguera con un chiflón de descarga y que deben ir ubicados en un gabinete metálico.. 55.
