Apoyo a la Implementación del Convenio

sobre Disponibilidad, Distribución y Usos de

las Aguas Superficiales de la Cuenca Lerma

Chapala

Desarrollo de la Página Web de la Contabilidad Hidrológica

de la Cuenca Lerma-Chapala (Fase II)

de la Cuenca Lerma Chapala (Fase II)

México, septiembre de 2006

(2)

Apoyo a la Implementación del Convenio sobre

Disponibilidad, Distribución y Usos de las Aguas

Superficiales de la Cuenca Lerma Chapala

Desarrollo de la Página Web de

Contabilidad Hidrológica de la Cuenca

Lerma-Chapala

INFORME OMM/PREMIA No. 009-01

Organización Meteorológica Mundial

(3)

(4)

COMISIÓN NACIONAL DEL AGUA

LIC. CRISTÓBAL JAIME JÁQUEZ

Director General

ING. JOSÉ ANTONIO RODRÍGUEZ TIRADO

Coordinador de Asesores

ING. JOSÉ LUIS ADAME DE LEÓN

Subdirector General de Gerencias Regionales

ING. CÉSAR L. COLL CARABIAS

Subdirector General de Administración

DR. ALFONSO SALINAS RUÍZ

Subdirector General de Administración del Agua

ING. JESÚS CAMPOS LÓPEZ

Subdirector General de Infraestructura Hidráulica Urbana

ING. CÉSAR O. RAMOS VÁLDES

Subdirector General de Infraestructura Hidroagrícola

LIC. BLANCA ALICIA MENDOZA VERA

Subdirectora General Jurídica

ING. CÉSAR HERRERA TOLEDO

Subdirector General de Programación

DR. FELIPE I. ARREGUÍN CORTÉS

Subdirector General Técnico

LIC. RICARDO S. GUTIÉRREZ CALDERÓN

Titular del Órgano Interno de Control

Gerencia de Ingeniería Básica y Normas Técnicas Coordinación de Asesores

(5)

ORGANIZACIÓN METEOROLÓGICA MUNDIAL

Departamento de Actividades Regionales y Cooperación Técnica para el Desarrollo (RCD)

Petteri Taalas, Director RCD

Cooperación Técnica para las Américas (AME)

Francisco Villalpando, Gerente de Programas AME

Oficina de Proyectos de la OMM en México (MEX) José Alfredo Garza, Jefe MEX

Preparación del Informe Final: Etna Cervantes

Edición y Revisión Final: Alfredo Garza (OMM)

Colin Herron (Reino Unido / México)

Acuerdo de Cooperación Técnica

SEMARNAT / CNA – OMM 2005

Proyecto de Fortalecimiento del Manejo Integrado del Agua (PREMIA)

Programa de Trabajo CNA 2006

NOTA

Las opiniones, conceptos y recomendaciones expresadas en el presente informe deberán ser considerados como aquellas del consultor o consultores y no necesariamente como las de la Organización Meteorológica Mundial. Cualquier mención o referencia de productos en el presente informe no deberá ser considerada como un aval de los mismos por parte de la Organización Meteorológica Mundial.

NOTE

The opinions, concepts and recommendations expressed in the present report should be considered as those of the consultant(s) and are not necessarily those of the World Meteorological Organization.

Any mention or reference of products contained in the present report should not be construed as their endorsement by the World Meteorological Organization.

(6)

Contenido

Lista de Figuras ... iii

Lista de Acrónimos ... iv

Resumen Ejecutivo ... v

1. Actividades desarrolladas ... 1

1.1 Ajuste de elementos de medición ... 1

1.2 Instalación de la página web ... 1

1.3 Habilitación de capturas, capacitación y captura de datos. ... 2

1.4 Capacitación. ... 2

1.5 Incorporación de Estaciones Automáticas. ... 5

1.6 Modelo simplificado de tránsito de la Cuenca. ... 7

1.7 Operación de la Página. ... 9

1.8 Documentación. ... 9

1.9 Funciones actuales de la página. ... 10

1.10 Medios para Informes OMM/PROMMA ... 13

1.11 Tareas Adicionales ... 14

2. Principales Resultados... 16

2.1 Discos que se entregan. ... 16

3. Conclusiones y Recomendaciones ... 17

4. Actividades futuras propuestas. ... 17

Anexos... 19

Anexo 1 – Términos de Referencia ... 21

Anexo 2 – Informe de Misión ... 24

Anexo 3 – Documentos de visitas ... 25

(7)

(8)

Lista de Figuras

Figura 1. Visita al Distrito de Riego 087 en Yurécuaro, Michoacán para capacitación en la captura de

datos de entrega de agua a los usuarios. ... 3

Figura 2. Visita al Distrito de Riego 024 en Sahuayo, Michoacán para capacitación en la captura de datos de entrega de agua a los usuarios. ... 3

Figura 3. Visitas al Distrito de Riego 061 en Zamora, Michoacán para capacitación en la captura de datos de entrega de agua a los usuarios. ... 3

Figura 4. Visita al Distrito de Riego 013 en Guadalajara, Jalisco para capacitación en la captura de datos de entrega de agua a los usuarios. ... 4

Figura 5. Visita al Distrito de Riego 011 en Celaya, Guanajuato para capacitación en la captura de datos de entrega de agua a los usuarios. ... 4

Figura 6. Visita al Distrito de Riego 033 en Atlacomulco, México para capacitación en la captura de datos de entrega de agua a los usuarios y visita a estaciones automáticas. ... 4

Figura 7. Visita a la GRLSP para capacitación para administración y actualización de la Página Web de Contabilidad Hidrológica de la Cuenca Lerma-Chapala. ... 5

Figura 8. Datos de estaciones automáticas en la Página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala. ... 6

Figura 9. Diagramas del modelo de tránsito simplificado de la cuenca en la Página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala. ... 8

Figura 10. Cuadro resumen de las estaciones de medición hidrométrica y de presos y todos los puntos de entrega de agua a los usuarios. ... 9

Figura 11. Mapa de mediciones y entregas al día en la Página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala. ... 10

Figura 12. Mapa de escurrimientos al día. Al pasar el apuntador sobre cada cuenca interior se muestran los datos del escurrimiento. Abajo del mapa hay una tabla con los datos a detalle y acumulados. .. 11

Figura 13. Mapa de asignaciones y entregas al día en la Cuenca. ... 12

Figura 14. Gráfica de datos de detalle de temperatura de la estación automática Tizapán en Jalisco... 13

Figura 15. Hoja 1 de la minuta de la Reunión del Sistema de Contabilidad Hidrológica de la Cuenca Lerma. ... 25

Figura 16. Hoja 2 de la minuta de la Reunión del Sistema de Contabilidad Hidrológica de la Cuenca Lerma. ... 26

Figura 17. Documento de Visita al Distrito de Riego 13. ... 27

Figura 19. Hoja 1 del documento de Visita al Distrito de Riego 24. ... 29

Figura 20. Hoja 2 del documento de Visita al Distrito de Riego 24. ... 30

Figura 25. Hoja 1, Documento de Visita a la GRLSP ... 35

Figura 26. Hoja 2, Documento de Visita a la GRLSP. ... 36

Figura 27. Hoja3, Documento de Visita a la GRLSP ... 37

(9)

Lista de Acrónimos

Acrónimo Descripción

English Español English Español

BANDAS BANDAS National Surface Water Databank of Mexico Banco Nacional de Datos Aguas Superficiales CFE CFE Federal Electricity Commission (of Mexico) Comisión Federal de Electricidad

CNA CNA National Water Commission (of Mexico) Comisión Nacional del Agua DCP PCD Data Collection Platform Plataforma colectora de datos

GIT GIT Informatics and Telecommunication Management Gerencia de Informática y Telecomunicaciones GEGTO GEGTO State Management Guanajuato Gerencia Estatal Guanajuato

GEHGO GEHGO State Management Hidalgo Gerencia Estatal Hidalgo GEMEX GEMEX State Management Mexico Gerencia Estatal México GENAY GENAY State Management Nayarit Gerencia Estatal Nayarit GEPUE GEPUE State Management Puebla Gerencia Estatal Puebla GETAB GETAB State Management Tabasco Gerencia Estatal Tabasco

GRB GRB Regional Management Balsas Gerencia Regional Balsas

GRFS GRFS Regional Management South Border Gerencia Regional Frontera Sur

GRLSP GRLSP Lerma Santiago Pacífico Regional Management Gerencia Regional Lerma Santiago Pacífico GRPBC GRPBC Regional Management Peninsula Baja California Gerencia Regional Península de la Baja California GRVM GRVM Regional Management Valle de Mexico Gerencia Regional Valle de México

IMTA IMTA Mexican Institute of Water Technology Instituto Mexicano de Tecnología del Agua

LAN LAN Local Area Network Red de Área Local

ODBC ODBC Open Database Connectivity Conectividad abierta de bases de datos PREMIA PREMIA Project to Strengthen Integrated Water Resources

Management in Mexico Proyecto de Fortalecimiento del Manejo Integrado del Agua en México

PROMMA PROMMA Programa de Mejoramiento en el Manejo del Agua

HIS SIH HydroClimatological Information System Sistema de Información Hidroclimatológica NMS SMN National Meteorological Service of Mexico Servicio Meteorológico Nacional

WAN WAN Wide Area Network Red de Área Amplia

(10)

Resumen Ejecutivo

Como primer paso se tuvieron reuniones con Mario López, Coordinador de Asesores, y con Alfredo Garza, Jefe de la Oficina de Proyectos de la OMM en México, para acordar las reuniones con las dependencias involucradas en la Cuenca Lerma.

Luego se sostuvieron reuniones en la GRLSP y Distritos de Riego para detallar los elementos de medición que se utilizarán para la Contabilidad Hidrológica de la Cuenca Lerma-Chapala, y los valores de entrega de agua en bloque para la contabilidad de la cuenca. Fueron expuestas y tomadas en cuenta condiciones específicas de posibilidad de medición, reconsideración por ubicaciones físicas, datos estimados y datos derivados de medidas indirectas.

Fue instalada la página Web de Contabilidad Hidrológica de la Cuenca Lerma-Chapala en un servidor proporcionado por el PREMIA, ubicado en el edificio de las Oficinas Centrales de la CNA en la Ciudad de México. La residencia de la página en Internet estará en uno de los servidores de la CNA y será actualizado diariamente desde el servidor de la Intranet.

Se visitaron los Distritos de Riego, lugares donde se efectúa la operación hidráulica y entregas de agua a los usuarios, para instalar y configurar los grupos de estaciones de entrega de agua por distrito de riego, medios de captura de datos al servidor principal de datos del SIH, desde el cual se actualizará al servidor de la Cuenca Lerma-Chapala. Se proporcionó capacitación en la captura, revisión y uso de los datos. Para ello, se trabajó de manera conjunta en la definición de las estaciones que capturarían a la base de datos.

Se visitaron los 8 Distritos de Riego que capturarán datos mensuales de entrega de agua, y durante las visitas se hizo la captura de datos desde noviembre de 2004 a junio de 2006. Posteriormente los Distritos de Riego ya efectuaron sus capturas de los meses julio y agosto de 2006.

Se generó el modelo simplificado cuadro resumen de mediciones y entregas que puede consultarse en mapa, en diagrama y en tabla. En él están reflejadas las adecuaciones y observaciones que fueron recibidas.

Se incorporó a la página la información de las estaciones automáticas de la CNA (GASIR y USMN) en la Cuenca de la CNA, de manera que pueden verse datos diarios de precipitación, nivel, temperatura, presión barométrica y humedad relativa para todo el periodo, en mapa, gráfica y tabla y los datos de detalle (cada 10 minutos o cada hora dependiendo de la variable) pueden verse en gráfica por periodos de siete días.

Se realizó la depuración de los datos en la base de datos histórica de la Cuenca que se utiliza actualmente para la generación de los documentos de la página Web.

Fue actualizado el manual de la página y se creó un instructivo de utilización de la página incluido en ella.

(11)

(12)

1. Actividades desarrolladas

Se sostuvieron reuniones para coordinar los trabajos con el Ing. Mario López, de la Coordinación de Asesores y con el Ing. Alfredo Garza, Jefe de la Oficina de Proyectos de la OMM en México, para la coordinación de los trabajos.

Otras reuniones se hicieron en cada uno de los Distritos de Riego donde se informó de la operación de la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala; se ajustaron a detalle los elementos de medición y se instrumentó y capacitó en la captura de la información hidroclimatológica con base en la cual se obtiene la Contabilidad Hidrológica de la Cuenca.

Para revisar los avances y resultados de la página Web, se tuvieron posteriores reuniones, donde hubo peticiones de ajustes y acceso a los datos de las estaciones automáticas. Todas estas solicitudes fueron atendidas.

1.1 Ajuste de elementos de medición

Habiendo expuesto los Distritos de Riego en reunión en GRLSP en diciembre de 2005 las limitaciones que tienen en telecomunicaciones, personal e instrumentación en la medición, se acordó que los datos de entrega diaria de agua a los usuarios, (se debería capturar en m3/s) sería reportada en forma global mensual en hm3, no obstante, algunos Distritos de Riego optaron por capturar a partir de julio de 2006 los datos diariamente. Se hicieron ajustes al SIH para aceptar la nueva variable y a las funciones de captura para que también tomen en cuenta el cambio. Los datos se capturarán como dato diario el fin de mes.

En reunión de 14 de junio en GRLSP se acordó un programa de visitas a todos los Distritos de Riego para volver a capacitar a los usuarios en la captura de datos de entrega de agua. Las visitas a los ocho Distritos de Riego se llevaron a cabo del 3 al 20 de julio. Documentos de las reuniones y visitas están en el Anexo 3.

En donde fue necesario se ajustaron las estaciones a capturar. Se hicieron ajustes también en el orden de captura para facilitarla.

El 20 de septiembre en reunión con el Grupo de Ordenamiento y Distribución, donde asisten los representantes de los Estados, de la CNA y de los Distritos de Riego, se hizo la presentación de avances, con los datos que cada uno aporta. Las observaciones recibidas ya se incorporaron a la Página Lerma.

1.2 Instalación de la página web

Se hizo una reinstalación de la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala en el nuevo servidor proporcionado por el PREMIA, en donde se cuenta ya con capacidad para la residencia de los sistemas completos que son necesarios para la generación de la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala y su versión en Intranet.

(13)

Av. Federalismo en Guadalajara, por medio de “Terminal Services” al servidor de la página residente en las Oficinas Centrales de la CNA en la Ciudad de México. Este procedimiento tomó en cuenta los problemas de telecomunicaciones encontradas durante las pruebas de puesta en operación de la página Web.

El encargado para la actualización diaria de la página Web, designado por la GRLSP, es el Ing. Fernando Pardo Castañeda.

1.2.1 Coordinación con la Gerencia de Informática y Telecomunicaciones

Se tuvo una reunión el día 24 de agosto con la Ing. Lorena Butrón y el Ing. Omar Vázquez de la Gerencia de Informática y Telecomunicaciones en las instalaciones de GASIR. De las instrucciones recibidas se preparó la forma de actualización de la página de manera que fuera compatible tanto para el funcionamiento en Internet como en Intranet.

Ha quedado pendiente una reunión final cuanto ya se autorice la puesta de la página en Internet para ajustar el mecanismo de transferencia de datos del servidor Intranet hacia el servidor Internet.

La GIT ofreció tener un servidor con la suficiente capacidad para contener y servir la página, en la zona de servidores de Internet, que está aislada de la Intranet de la CNA.

1.3 Habilitación de capturas, capacitación y captura de datos.

Se hicieron las visitas a los ocho Distritos de Riego de acuerdo al calendario aprobado en la reunión del 14 de junio en la GRLSP. Se cumplió con el objetivo y cada uno de los Distritos de Riego se dejó como partida inicial con datos al corriente (datos hasta junio 30 de 2006) en la captura de datos de entrega de agua a los usuarios.

Los Distritos de Riego estuvieron interesados en tener una mayor utilización de la información hidroclimatológica relativa a la Cuenca Lerma-Chapala, se les capacitó para la captura y utilización de los datos a través del SIH.

En el Anexo 3 se encuentran las hojas de visita en cada una. En cada Distrito de Riego se ajustaron, especificaron y depuraron los elementos de medición y entregas para la contabilidad, se habilitó la captura, se capacitó y se pusieron al corriente los datos para la página.

La captura de datos se hace en unas páginas web sólo disponibles dentro de la Intranet de la CNA, para las cuales se requiere clave de acceso. Éstas residen en el servidor central del SIH. De ahí los datos son distribuidos al servidor de la página de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

1.4 Capacitación.

(14)

Figura 1. Visita al Distrito de Riego 087 en Yurécuaro, Michoacán para capacitación en la

captura de datos de entrega de agua a los usuarios.

Figura 2. Visita al Distrito de Riego 024 en Sahuayo, Michoacán para capacitación en la

captura de datos de entrega de agua a los usuarios.

(15)

Figura 4. Visita al Distrito de Riego 013 en Guadalajara, Jalisco para capacitación en la

captura de datos de entrega de agua a los usuarios.

Figura 5. Visita al Distrito de Riego 011 en Celaya, Guanajuato para capacitación en la captura

de datos de entrega de agua a los usuarios.

Figura 6. Visita al Distrito de Riego 033 en Atlacomulco, México para capacitación en la

captura de datos de entrega de agua a los usuarios y visita a estaciones automáticas.

(16)

visita fue los días 19, 20 y 21 de septiembre en las instalaciones de la GRLSP para la conclusión de la capacitación al personal encargado sobre la operación de la página Web. Se capacitó en los procesos de supervisión de la operación e información que se requieren para la generación diaria de los elementos nuevos de la página y de la forma en que quedan para ser enviados diariamente a la Gerencia de Informática y Telecomunicaciones para su publicación en el Internet.

Figura 7. Visita a la GRLSP para capacitación para administración y actualización de la Página

Web de Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

1.5 Incorporación de Estaciones Automáticas

En reunión con Mario López en las oficinas centrales de la CNA se recibió la solicitud de desplegar y tener disponibles los datos que miden las estaciones automáticas de la Cuenca. Para incorporar los datos de las estaciones de medición automática a la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala se crearon programas e hicieron modificaciones de manera que se tienen disponibles los datos diarios de las mediciones precipitación, nivel, temperatura, presión barométrica y humedad relativa. Datos diarios de ellas se muestran en consulta y en gráfica, los de detalle en gráfica de siete días.

Como puede verse en la siguiente figura, las estaciones automáticas se muestran sobre un mapa donde con un punto en cada una se despliega su ubicación, con el color del punto muestra el nivel del valor de la variable, dando idea del estado general en la cuenca de un sólo vistazo. Adyacente a cada punto está el valor numérico del valor diario de la variable que se esté consultando. Cada vez que se coloca el apuntador sobre cada uno de los puntos cambia la gráfica que se despliega debajo del mapa, ésta muestra los datos en un periodo de 7 días de la estación que se haya marcado.

(17)

(18)

1.6 Modelo simplificado de tránsito de la Cuenca

El modelo simplificado de tránsito de la cuenca se hizo haciendo un cuadro resumen de las estaciones de medición hidrométricas y de presas y todos los puntos de entrega de agua a los usuarios. Adicionalmente se consideraron puntos virtuales de entregas relativas a la Pequeña Irrigación de la cual actualmente no se dispone de información medida y solamente se hacen estimaciones. Esto se hizo a fin de poder concentrar posteriormente la información que provendrá por otras áreas de la CNA o de los mismos usuarios.

El modelo simplificado reúne en un diagrama y en mapa la información del día y de los acumulados en el periodo y contiene una tabla con desglose mensual para cada una de las estaciones consideradas. Actualmente considera más de 90 estaciones. Además, para atender situaciones especiales en el manejo de algunas presas, que en su operación requieren transferir agua y que debido a su estructura física lo hacen a través de la misma obra de toma, se agregaron estaciones para contabilizar de manera separada las salidas para riego de las salidas para transferencia de agua a otra parte de la cuenca o a desfogues por cuestiones de seguridad de las presas.

Los supervisores de este proyecto, consideran también que con esto, aún cuando no se disponga completamente de todas las mediciones, se podrá así más fácilmente analizar la instrumentación complementaria para mejorar la contabilidad de la cuenca.

Con la presentación de los datos bajo este modelo hubo invitación a los integrantes del Grupo de Ordenamiento y Distribución para que aportaran los ajustes que consideraran necesarios para mejorar este modelo.

Todo el modelo se maneja en volúmenes de agua, en unidades las acordadas de hm3 – hectómetros cúbicos (o frecuentemente también manejado como Mm3 – millones de metros cúbicos). En ríos y canales se mide el flujo en m3/s que para el modelo estos deben ser convertidos a volúmenes.

El resultado del modelo realizado puede verse en diagrama, mapa y tabla de datos en texto en documento “html” y en hoja de Excel para uso adicional por los usuarios. En tabla los datos se consideran para cada una de las estaciones, con dato del día y el acumulado desde el inicio del periodo y datos mensuales con la cantidad de datos disponibles medidos para cada estación o presa.

(19)

Figura 9. Diagramas del modelo de tránsito simplificado de la cuenca en la Página Web de la

Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

(20)

Figura 10. Cuadro resumen de las estaciones de medición hidrométrica y de presos y todos los

puntos de entrega de agua a los usuarios.

El usuario puede obtener esta información de la página en formato “Excel” utilizando la liga que se encuentra abajo del cuadro.

1.7 Operación de la Página

Actualmente la página se está operando de la siguiente manera.

La información se obtiene a través de las oficinas estatales correspondiente de la CNA, de la GRLSP, y de los Distritos de Riego de la Cuenca. Esta información se concentra en el servidor central del SIH en la ciudad de México, de ahí es enviada al servidor de la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

El encargado de la administración y generación diaria de la página es el Ing. Fernando Pardo Castañeda, de la Subgerencia Técnica de la Gerencia Regional Lerma Santiago Pacífico. Él diariamente revisa la información y genera los elementos nuevos de la página.

Una vez generados estos nuevos elementos diarios, son enviados a una carpeta que designó la GIT para que ellos los tomen y los coloquen en el servidor de Internet correspondiente.

1.8 Documentación

(21)

Procesos Diarios para la Actualización de la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

Directamente en la página se puede consultar el breve instructivo de “Cómo utilizar la página” que indica la manera en que puede ser consultada y utilizada.

1.9 Funciones actuales de la página

1.9.1 Tránsito de la Cuenca

La página muestra el flujo diario de agua en la Cuenca a través de mapa, diagrama y cuadro resumen de las mediciones y entregas a los usuarios. El diagrama y el mapa son interactivos, a través de los colores y tono de los círculos que marcan cada estación, se tiene una visión general de la operación, cuando se apunta a cada uno de ellos se despliega información en detalle.

El mapa con orografía, hidrografía, división estatal, de cuencas internas y nombres de los cuerpos de agua, permite una visualización general de la Cuenca. El diagrama indica el flujo, los cuerpos de almacenamiento y entregas, mostrando el funcionamiento de la Cuenca.

Todos los datos están concentrados en el cuadro resumen que acompaña a cada uno de ellos, y como en toda la página, el usuario puede obtenerlos en formato “Excel” para uso en su propia computadora a través de una liga.

(22)

1.9.2 Escurrimientos

Los escurrimientos diarios y acumulados al periodo pueden verse en mapa y en dos tablas de datos, para cada cuenca interior. En las tablas puede verse el detalle del día y el acumulado del periodo de los diferentes rubros: escurrimientos de aguas arriba, de usos, evaporación en cuerpos de agua, variación de almacenamiento en cuerpos de agua y exportaciones.

Los escurrimientos históricos de cada día del periodo pueden también consultarse y cuando se tenga operando por más tiempo podrán estar disponibles los escurrimientos anuales

Figura 12. Mapa de escurrimientos al día. Al pasar el apuntador sobre cada cuenca interior se

muestran los datos del escurrimiento. Abajo del mapa hay una tabla con los datos a detalle y

acumulados.

1.9.3 Asignaciones y Entregas

(23)

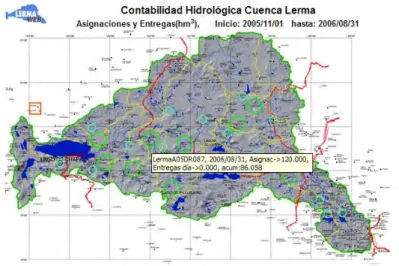

Figura 13. Mapa de asignaciones y entregas al día en la Cuenca.

En la tabla puede verse el valor autorizado de la asignación para cada uno, la entrega al día, acumulada, el volumen actual del lago Chapala y las asignaciones correspondientes que varían en función de éste volumen.

1.9.4 Datos hidroclimatológicos

(24)

Figura 14. Gráfica de datos de detalle de temperatura de la estación automática Tizapán en

Jalisco.

1.9.5 Documentos

Como herramientas de información adicional se tienen disponibles el manual de consulta en línea de cómo utilizar esta página, los 14 boletines anteriores (1991-1992 a 2004-2005).

1.9.6 Mapas

Para consulta en línea se tienen dos herramientas de visualización de mapas: por capas en tamaño grande y muy grande y visualización con acercamiento. Se tienen disponibles para que el usuario los baje y utilice un conjunto de mapas y diagramas de la Cuenca a diferentes resoluciones y tamaños y con diversa información en ellos.

1.10 Medios para Informes OMM/PROMMA

(25)

Se ha dispuesto publicar el conjunto de los documentos de la serie OMM/PROMMA en discos ópticos para su difusión y consulta. Este conjunto de más de 200 archivos mide más de 1 GB, y el objetivo de esta presentación es que se hiciera con una herramienta que permitiera la selección del informe a consultar facilitando el análisis de los documentos por el usuario.

Se buscó generar una herramienta que fuera compatible con la mayor cantidad de computadoras, ya que la diversidad de capacidades y configuraciones de programas y protecciones de seguridad modifican su desempeño. Se estuvo trabajando por procesos de retroalimentación en las reuniones para mejorar la presentación, legibilidad y buscando un manejo facilitado para una más amplia gama de usuarios.

A través de varias reuniones de trabajo en Alfredo Garza, se fueron estableciendo los criterios funcionales, estéticos y tecnológicos para obtener dicha herramienta con las características deseadas.

El resultado es una aplicación híbrida entre un programa ejecutable y un conjunto de páginas en formato “htm”, que muestra de manera clasificada con 4 criterios diferentes el acceso a los informes, que están protegidos contra cambios.

El contenido se entrega en un DVD de datos que incluye la serie de informes OMM/PROMMA en formato “pdf”.

1.11 Tareas Adicionales

Para poder poner en operación la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala adecuadamente, fue necesario la ejecución de algunas tareas que no estaban contempladas del todo en los términos de referencia a fin de depurar los datos disponibles en la base de datos y complementar la capacitación para la captura de datos en los distritos de riego y considerar un acuerdo entre la GRLSP y los Distritos de Riego para reportar la información de entrega de agua a los usuarios.

1.11.1 Depuración de la Base de Datos.

Se dedicaron varias semanas de trabajo a la depuración de los datos en la base, debido a que la información desde 2001 ya se ha venido capturando en las gerencias estatales y regionales y el control de la calidad de la información todavía no ha llegado a niveles de suficiente calidad y no se tuvo personal contraparte a este contrato en la CNA que pudiera hacer esas labores de depuración de la información.

Siendo la cantidad de datos disponible tan grande en la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala se ha solicitado a los principales involucrados con esa información en el interior de la CNA, que durante la etapa inicial verifiquen a su vez la información proveniente de su ámbito para depurar aún más la información.

Aunque no era alto el nivel de datos con error en dicha base, dadas las facilidades de visualización y manejo de grandes volúmenes de información que proporciona esta página, y a los cálculos requeridos para elaborar la Contabilidad Hidrológica de la Cuenca, se hizo evidente la necesidad de mejorar más aún la calidad de los datos.

(26)

1.11.2 Segunda serie de visitas.

(27)

2. Principales Resultados

Se puso en operación la página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala. El personal que administrará su operación diaria pertenece a la GRLSP. La página contiene información de presas, de estaciones hidrométricas y climatológicas que se actualiza diariamente. La información de entregas de agua a los usuarios se dispone mensualmente en algunos Distritos de Riego y en otros diariamente, por lo que los cálculos de escurrimientos y comparativos de agua asignada contra entrega se actualizan mensualmente. El análisis de tránsito simplificado de flujo en la cuenca se actualiza diariamente, aún cuando las entregas de agua en algunos puntos sólo se dispongan mensualmente.

Las modificaciones y ajustes que se realizaron a la página se hicieron de manera coordinada con Mario López, Coordinador de Asesores, y con Alfredo Garza, Jefe de la Oficina de Proyectos de la OMM en México, la Gerencia Regional Lerma Santiago Pacífico.

Se habilitó la captura de datos de entregas de agua en los Distritos de Riego, y se capacitó al personal en la captura y se detallaron las estaciones de medición y entregas para la contabilidad de la Cuenca. Durante las visitas en donde los usuarios estuvieron interesados, se les amplió la capacitación para que pudieran utilizar más ampliamente la información hidroclimatológica de su ámbito y que está disponible en la CNA a través del SIH..

Se elaboró un modelo simplificado de la Contabilidad Hidrológica de la Cuenca, tomando en cuenta la información de las estaciones disponibles y documentos existentes dentro de CNA respecto del funcionamiento de la cuenca Lerma-Chapala.

En esta continuación del desarrollo de la página Web, los cambios más significativos fueron las modificaciones del modelo, los cambios en las estaciones de medición y entregas, y la incorporación de los datos de las estaciones automáticas.

Se actualizó la documentación de la página Web que contiene la descripción de los elementos en la página e información de los procesos para configurar los cálculos y generar diariamente los documentos actualizados de la página.

Se capacitó al personal encargado de administrar y operar la página Web en las tareas de configuración y adecuación, y en la revisión y operación cotidiana. La actualización diaria de la página se hizo de manera que cumple con las necesidades de actualizar la página Intranet y entregar los cambios diarios a la GIT para actualización diaria de la página en Internet.

Se generó el material multimedia para la difusión de los informes de la serie OMM/ PROMMA y se tiene la versión para su publicación en formato DVD.

2.1 Discos que se entregan

Se entregan como parte de este informe cuatro discos formato DVD de datos y cuyo contenido se describe en la siguiente tabla.

Contenido del DVD

1 Disco de Instalación de la Página Web de la Contabilidad Hidrológica de la Cuenca

Lerma-Chapala.

2 Disco 1 de la base de datos depurada.

(28)

4 Proyecto del medio interactivo para DVD de difusión de los informes del PROMMA.

3. Conclusiones y Recomendaciones

Se ha terminado la etapa inicial del desarrollo de la Página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala y se ha puesto en operación en Intranet.

Puesta en Operación.

Es necesario terminar la revisión de los cálculos de escurrimientos y la definición de mecanismos de suministro temporal de datos de las entregas de agua a los usuarios de Pequeña Irrigación, en tanto se instrumentan mecanismos definitivos para la obtención de los datos de esa agua entregada.

Hay que poner en operación la página en Internet. Esto requiere definir con la GIT el método de transferencia diaria de datos del servidor Intranet al servidor Internet.

Dar seguimiento continuado en el corto plazo para verificar que el personal asignado para la actualización diaria de la página estará en posibilidad real de hacerlo o se requerirá apoyo externo.

En la reunión del Grupo de Ordenamiento y Distribución los usuarios mostraron interés de que se dispusiera de la página Web de inmediato, aún cuando tuviera problemas en algunos datos todavía, a fin de poder disponer de mucho de su contenido que ya es utilizable. Otros mostraron interés en que se debería seguir en el desarrollo un modelado sustentable de la cuenca, por lo que había que considerar los elementos de importación y exportación de agua y del manejo de las aguas subterráneas. Se sugirió ampliar en la presentación de la Página Web los objetivos del proyecto.

La página Web en Internet.

Con la puesta en operación de la Página Web Lerma Chapala en Internet se esperan aportaciones de los interesados en la cuenca (estados y los usuarios), además de los internos de la CNA que será necesario incorporar en el contenido de la Página.

Dar seguimiento al funcionamiento de las estaciones automáticas e incluir las tablas de conversión de niveles a áreas y volúmenes almacenados en presas y a la conversión de niveles a caudales que pasan en estaciones hidrométricas, para que se disponga operativamente de la información que se puede obtener a partir de la instrumentación automática y se proporcione oportunamente el mantenimiento necesario para su operación cotidiana.

4. Actividades futuras propuestas.

Continuar con el desarrollo tomando en cuenta las aportaciones de los diferentes usuarios de la Página Web de la Contabilidad Hidrológica de la Cuenca Lerma-Chapala.

(29)

Mejorar la funcionalidad de la página por medio de densificación de la información en distribuciones de la información más compactas para hacer más fácil el análisis de la gran de información disponible en la página.

Conseguir recursos computacionales para que la página en Internet pueda instrumentar respuestas dinámicas en atención a peticiones seleccionables por el usuario, consultando directamente a la base de datos y construyendo gráficas y mapas con la información pedida. De no obtenerse actualización diaria de la página Web con los recursos humanos asignados para su manejo, conseguir por medio de contratos el apoyo externo para su operación diaria. Darle continuidad al proyecto hasta conseguir un nivel adecuado de atención a las necesidades de información diaria en la cuenca Lerma-Chapala.

(30)

Anexos

Anexo 1 – Términos de Referencia

Anexo 2 – informe de misión

Anexo 3 – Documentos de visitas

(31)

(32)

(33)

(34)

(35)

Anexo 2 – Informe de Misión

Se realizaron las siguientes visitas y reuniones.

14 de junio en la Gerencia Regional Lerma Santiago Pacífico para hacer la revisión de las estaciones involucradas en la Contabilidad Hidrológica de la Cuenca.

Del 3 al 20 de julio se realizaron las visitas a los Distritos de Riego para habilitar la captura, capacitar.

Del 16 al 20 de agosto en la Gerencia Regional Lerma Santiago-Pacífico para capacitar en el uso y administración de la página Web y revisar los datos y resultados.

23 de agosto al Distrito de Riego de Zamora para ajustar la captura de información.

Del 19 al 21 de septiembre en la Gerencia Regional Lerma Santiago-Pacífico para capacitar en el uso y administración de la página Web y revisar los datos y resultados.

(36)
