Diseño de un Centro de Reciclaje y de Compostaje para el Municipio de El Banco Magdalena

Texto completo

(1)DISEÑO DE UN CENTRO DE RECICLAJE Y DE COMPOSTAJE PARA EL MUNICIPIO DE EL BANCO - MAGDALENA. ARIAS CAMILO ANDRES DUSSAN CARDENAS NELSY MARIA. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES TECNOLOGIA EN SANEAMIENTO AMBIENTAL BOGOTÁ 2015.

(2) DISEÑO DE UN CENTRO DE RECICLAJE Y DE COMPOSTAJE PARA EL MUNICIPIO DE EL BANCO - MAGDALENA. ARIAS CAMILO ANDRES Código: 20122085008 DUSSAN CARDENAS NELSY MARIA Código: 20122085013. Trabajo modalidad Proyecto de Investigación presentado para optar el título de Tecnólogo en Saneamiento Ambiental. MARTHA LUCÍA MOJICA HERNÁNDEZ INGENIERA SANITARIA Director. UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES TECNOLOGIA EN SANEAMIENTO AMBIENTAL BOGOTÁ 2015.

(3) NOTA DE ACEPTACIÓN. ______________________________ ______________________________ ______________________________ ______________________________. ______________________________ Director. ______________________________ Firma del jurado. Bogotá, D.C. ________________.

(4) “A Dios por permitirme estar rodeado de valiosas personas que han estado en constante interés en mi desarrollo personal, entre ellos a mis padres y hermana, a quienes amo. A mis abuelos, quienes no sólo me han apoyado en el transcurso del desarrollo de este logro sino a lo largo de mi vida. Y finalmente a todas aquellas personas que me han alentado a continuar y han creído en mis capacidades. Por ahora este es un primer logro, de muchos que han de venir” Camilo Andrés Arias. “A Dios porque ha puesto en mi vida personas maravillosas como lo son mi familia. A mis padres quienes siempre han estado presentes en cada etapa de mi vida apoyándome incondicionalmente y a quienes amo inmensamente. A mi hermana quien con su alegría y energía le brinda fortaleza a mi vida. A mi querida familia que desde pequeña me ha brindado su compañía, su apoyo y cariño ayudándome a crecer como persona. finalmente a cada una de las personas que me brindan apoyo y cariño. Es el inicio de un largo camino pero en el cual se verán retribuidos cada uno de mis esfuerzos y el apoyo, esfuerzo y amor incondicional de mis padres quienes siempre querrán lo mejor para mi.” Nelsy María Dussán Cardenas.

(5) AGRADECIMIENTOS. Primeramente. a. Martha. Lucía. Mojica. Hernández. por. su. dirección. y. acompañamiento durante el desarrollo de cada una de las etapas para la construcción del presente proyecto de investigación. A Carlos Hernán Valencia por sus orientaciones y su interés en la construcción de cada fase de este trabajo de grado. Al gerente de la empresa de servicios públicos municipales de El Banco, Magdalena, el señor Jaime Baena por permitirnos disponer del personal y el espacio en el municipio para la toma de datos en campo y facilitarnos la información requerida. A la Ingeniera Gilma Aula por relacionarnos y permitirnos establecer el contacto con el gerente de la empresa de servicios públicos municipales. A los operarios del servicio de aseo del municipio por ayudarnos en la fase de toma de datos en campo. A Olastica Cardenas, Domingo Villarruel y Elvia Villarruel por el apoyo incondicional durante la estadía en el municipio de El Banco. A todos aquellos que estuvieron dispuestos a colaborarnos en cada etapa de construcción de este gran logro..

(6) CONTENIDO Pág.. INTRODUCCIÓN .................................................................................................. 13 1. OBJETIVOS ................................................................................................... 15 1.1. Objetivo General ...................................................................................... 15. 1.2. Objetivo Específico................................................................................... 15. 2. JUSTIFICACION ............................................................................................ 16 3. MARCO CONTEXTUAL ................................................................................. 19 3.1. Marco Conceptual .................................................................................... 19. 3.1.1 Residuos Sólidos ................................................................................... 19 3.1.2 Materiales Reciclables ........................................................................... 22 3.1.3 Compostaje ............................................................................................ 26 3.2. Marco Legal ............................................................................................. 31. 3.3 Marco referencial ......................................................................................... 36 4. METODOLOGIA ............................................................................................... 40 4.1. Fase 1: Pre Diagnóstico ........................................................................... 40. 4.2. Fase 2: Toma de Datos y Reconocimiento de las Zonas de Interés ........ 40. 4.3. Fase 3: Diseño ......................................................................................... 43. 4.3.1 Diseño del centro de reciclaje ................................................................ 43 4.3.2. Diseño del centro de compostaje....................................................... 43. 4.3.3. Diseño de la campaña de sensibilización .......................................... 43. 5. RESULTADOS ............................................................................................... 44 5.1. Fase 1: Pre Diagnóstico ........................................................................... 44.

(7) 5.1.2 Micro ruteos ........................................................................................... 44 5.1.3 Caracterización de los residuos solidos Municipales ............................. 46 5.2 Fase 2: Resultados y análisis de los datos tomados en campo y reconocimiento de las zonas de interés ............................................................. 48 5.2.1 Caracterización de residuos sólidos en El Banco-Magdalena ............... 48 5.2.2 Cálculo de la Producción Per Cápita (PPC) ........................................... 54 5.2.3 Consulta de lugares donde de compra y se venden los materiales portencialemente reciclables .......................................................................... 58 5.2.4 Visita al botadero a cielo abierto de Hatillo ............................................ 60 5.3 Fase 3: Diseño ............................................................................................. 62 5.3.1 Diseño del Centro de Reciclaje Manual ................................................. 62 5.3.2. Diseño del Centro Piloto de Compostaje ........................................... 93. 5.3.3 Campaña de sensibilización ................................................................ 125 6. CONCLUSIONES ......................................................................................... 133 BIBLIOGRAFÍA .................................................................................................. 137.

(8) LISTA DE TABLAS. Pág. Tabla 1. Actividades o localización típicas asociadas con la clasificación en la fuente y naturaleza de los residuos sólidos. .......................................................... 20 Tabla 2. Lista de los materiales potencialmente reciclables ................................. 22 Tabla 3. Sistema de enumeración y clasificación de los plásticos ........................ 25 Tabla 4. Normatividad vigente referente a residuos sólidos en Colombia. ........... 31 Tabla 5. Tipo de carro recolector, día y número de recorrido por carro. .............. 45 Tabla 6. Fases del método de cuarteo realizado en campo.................................. 48 Tabla 7. Cantidad máxima recogida por los dos carros recolectores al día expresado en toneladas. ....................................................................................... 55 Tabla 8. Número de habitantes atendidos por ruta por día ................................... 57 Tabla 9. Materiales, precios y puntos de compra y venta de algunos materiales reciclables. ............................................................................................................ 59 Tabla 10. Ubicación y actividad del botadero a cielo abierto y sitios de interés ... 60 Tabla 11. Lista de materiales potencialmente reciclables. .................................... 63 Tabla 12. Sistema de recolección ......................................................................... 66 Tabla 13. Secciones y/o actividades identificadas en el centro de reciclaje de La Alquería. ................................................................................................................ 69 Tabla 14. Proyección de la población hasta el año 2020 ...................................... 73 Tabla 15. Proyección de la población con el método aritmético, método geométrico y método exponencial. .......................................................................................... 77 Tabla 16. Proyección por tipo de material potencialmente reciclable (M.P.R.) del 2015 hasta el 2040. ............................................................................................... 81 Tabla 17. Personal para el centro de reciclaje El Banco ....................................... 83 Tabla 18. Materiales, máquinas y/o equipos ......................................................... 85.

(9) Tabla 19. Cantidad y tipo de residuos potencialmente reciclables que ingresan al centro de reciclaje por día. .................................................................................... 87 Tabla 20. Materiales a compactar en el centro de reciclaje sus densidades (sin compactar y compactadas) ................................................................................... 90 Tabla 21. Sistema de recolección de materia de naturaleza orgánica .................. 97 Tabla 22. Proyección de la población, de residuos de naturaleza orgánica por días y el total generado por semana hasta el año 2040................................................ 98 Tabla 23. Personal para el centro de compostaje de El Banco .......................... 100 Tabla 24. Materiales, máquinas y/o equipos para el centro de compostaje de El Banco .................................................................................................................. 102 Tabla 25. Cantidad y tipo de residuos de naturaleza orgánica que ingresan al centro de compostaje por día. ............................................................................. 106 Tabla 26. Parámetros, rangos óptimos y actividades a desarrollar para el cumplimiento de dichos parámetros. ................................................................... 116 Tabla 27. Problemas y soluciones recomendadas............................................. 118 Tabla 28. Puntos críticos y soluciones ................................................................ 120 Tabla 29. Pilas dispuestas, cantidad a compostar por pila y producción por día por pila luego de los tres meses del proceso de compostaje .................................... 122 Tabla 30. Actividades, misión de la actividad, población objeto, lugares recomendados para su desarrollo que conforman la campaña de sensibilización ............................................................................................................................ 128 Tabla 31. Actividades, descripción detallada y periodo de tiempo en el que se realiza .................................................................................................................. 131.

(10) LISTA DE FIGURAS. Pág.. Figura 1. Comportamiento de la temperatura, el pH y el oxígeno en cada una de las fases del proceso de compostaje. ................................................................... 28 Figura 2. Ubicación del Municipio de El Banco-Magdalena y sus límites ............. 38 Figura 3. Área del municipio El Banco, Magdalena con sus corregimientos, zona rural y zona urbana con su recurso hídrico. .......................................................... 39 Figura 4. Método de cuarteo................................................................................. 41 Figura 5. Zona seleccionada para ejecutar el método de cuarteo ........................ 46 Figura 6. Operarios apoyando a la selección aleatoria de las bolsas, camión recolector............................................................................................................... 47 Figura 7. Tractor recolector .................................................................................. 47 Figura 8. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados lunes y jueves. .................................................................. 51 Figura 9. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados martes y viernes. .............................................................. 52 Figura 10. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados los miércoles y sábados. .................................................. 53 Figura 11. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados en la semana .................................................................... 54 Figura 12. Solicitud de Información, Chatarrería de Libardo Velásquez ............... 58 Figura 13. Modelo de crecimiento de la población según el DANE 2006 – 2020 . 73 Figura 14. Modelo de crecimiento de la población para el método aritmético, método geométrico y método exponencial ............................................................ 79 Figura 15. Procesos realizados en el Centro de Reciclaje El Banco, Magdalena. 86 Figura 16. Porcentaje de (M.P.R.) que ingresarían al centro de reciclaje de El Banco, a la semana ............................................................................................... 88.

(11) Figura 17. Procesos realizados en el Centro de compostaje de El BancoMagdalena........................................................................................................... 105 Figura 18. Porcentaje por tipo de residuo orgánico que ingresaría al centro de compostaje de El Banco ...................................................................................... 107 Figura 19. Área total de triturado con sus dimensiones. ..................................... 108 Figura 20. Dimensiones para la pila de compostaje para los días Lunes y Jueves ............................................................................................................................ 110 Figura 21. Dimensiones para la pila de compostaje para los días martes y viernes ............................................................................................................................ 111 Figura 22. Dimensiones para la pila de compostaje para los días miércoles y sábado ................................................................................................................ 113 Figura 23. Disposición y dimensiones de las pilas de compostaje dentro del área de compostificación. ............................................................................................ 114 Figura 24. Área de almacenamiento, área de empacado y tamizado. ............... 123 Figura 25. Elementos para la formulación de la campaña ambiental. ................ 125.

(12) LISTA DE ANEXOS. Pág.. ANEXO A. RUTAS RECOLECTORES ACTUALES. MUNICIPIO EL BANCOMAGDALENA ...................................................................................................... 141 ANEXO B. FORMATO CUARTEO 1 ................................................................... 142 ANEXO C. FORMATO CUARTEO 2 ................................................................... 144 ANEXO D. FORMATO CUARTEO 3 ................................................................... 146 ANEXO E. FORMATO CUARTEO 4 ................................................................... 148 ANEXO F. FORMATO CUARTEO 5 ................................................................... 150 ANEXO G. FORMATO CUARTEO 6 ................................................................... 152 ANEXO H. FICHA TECNICA DE LA COMPACTADORA .................................... 154 ANEXO I. DISEÑO DE LAS INSTALACIONES DEL CENTRO DE RECICLAJE DE EL BANCO, MAGDALENA CON SUS RESPECTIVAS DIMENSIONES POR ÁREA OPERATIVA, ADMINISTRATIVA Y DE LOGISTICA .......................................... 155 ANEXO J. DISEÑO DE LAS INSTALACIONES DEL CENTRO PILOTO DEL CENTRO DE COMPOSTAJE DE EL BANCO, MAGDALENA CON SUS RESPECTIVAS DIMENSIONES POR ÁREA OPERATIVA, ADMINISTRATIVA Y DE LOGISTICA ................................................................................................... 156 ANEXO K. EJEMPLO DE AFICHE PARA LA CAMPALE DE SENSIBLIZACIÓN 157 ANEXO L. EJEMPLO FOLLETO PARA LA CAMPAÑA DE SENSIBILIZACION. 158.

(13) INTRODUCCIÓN. En el municipio de El Banco – Magdalena actualmente se disponen los residuos sólidos en un botadero a cielo abierto, Botadero de El Banco (Superintendencia de Servicios Públicos Domiciliarios, 2013), el cual reduce el volumen de los mismos mediante la quema constante sin ningún tipo de control o disposición final tecnificada, por lo cual, su operación no es ambientalmente segura ya que representa riesgos inadmisibles para los seres humanos y el medio ambiente. Esta problemática debe ser controlada para evitar la contaminación de los ecosistemas, el desequilibrio ecológico y mitigar el descontrol de factores socio-ambientales, como problemas de salud pública e impactos a nivel paisajístico. Con base en lo anterior, nace desde la Alcaldía municipal y la Corporación Autónoma Regional del Magdalena (CORPOMAG), la iniciativa de construir un relleno sanitario que permita hacer una disposición final adecuada y con el fin de incrementar la vida útil del mismo, surge la idea de diseñar un centro de reciclaje y compostaje que además de complementar el proceso de disposición final, brinde ventajas de tipo ecológico, como la disminución de consumo de materia prima y de tipo económico, como la producción de compost, el cual debido a las condiciones climáticas facilita su producción y luego al ofertarlo podría generar ingresos adicionales (Röben E, 2002) la venta de residuos potencialmente reciclables. La siguiente investigación está encaminada en el diseño de un centro de reciclaje y compostaje, se determinó la cantidad y el tipo de maquinaria y la mano de obra necesaria para su funcionamiento, y para involucrar la participación de la comunidad con la separación de los residuos sólidos en la fuente, que es de gran importancia, se diseñó una campaña de sensibilización para el casco urbano del municipio de interés. Para el diseño del centro de reciclaje y compostaje de El Banco – Magdalena se hizo necesario caracterizar cualitativa y cuantitativamente los residuos sólidos propios generados por el casco urbano, cumpliendo así uno de los. 13.

(14) objetivos propuestos, ya que es la única área de cubrimiento de la empresa de servicios públicos de la población. Debido al tamaño poblacional del municipio y a la cantidad de material potencialmente aprovechable y de materia de naturaleza orgánica, generados en el área urbana, este diseño incluye dimensiones de áreas, personal, materiales y/o equipos, necesarios para la creación y operación de los centros de reciclaje y compostaje, de tipo manual y manual mecanizado, respectivamente. Lo anterior buscando aumentar la vida útil del relleno sanitario, aún en proyección para la población de El Banco, brindando beneficios económicos, una dignificación para el trabajo de los recicladores del sector e integrando a la comunidad en el desarrollo y puesta en marcha de la campaña de sensibilización dirigida principalmente a la separación en la fuente.. 14.

(15) 1. OBJETIVOS 1.1 Objetivo General. Diseñar un centro de reciclaje y compostaje para el municipio El Banco, Magdalena.. 1.2 Objetivo Específico. Caracterizar la naturaleza de los residuos sólidos generados en el Municipio. Definir los procesos necesarios para el centro de reciclaje y compostaje que acompañará al relleno sanitario. Establecer la maquinaria y mano de obra necesarias para el funcionamiento del centro de reciclaje y compostaje.. Capacitar a la comunidad del municipio acerca de la importancia y necesidad de realizar una adecuada separación de los residuos sólidos en el origen.. 15.

(16) 2. JUSTIFICACION El crecimiento poblacional, el consumismo y en general gran parte de la actividad humana, hace que día a día se desechen una cantidad considerable de residuos sólidos que si no se disponen de manera correcta, generan una serie de problemas tanto económicos como sociales y ambientales. Diferentes autores, hablan de los grandes problemas que trae desechar materiales, como Campos Gómez (2000) quien expone los siguientes: -. Perdida de energía. Justificada por los combustibles utilizados para la generación de los materiales. Al desechar un material, también se está desechando energía que fue utilizada en el proceso. Muchos de los combustibles son contaminantes potenciales del medio ambiente, por ejemplo, una lata de cerveza, necesita 175 ml de gasolina para su producción.. -. Disminución de los recursos naturales. Cada vez que se requiere producir un material, se hace uso de los recursos naturales, un ejemplo de esto, es la producción de hojas de papel.. -. Problemas para la salud humana. El mal almacenamiento y la mala disposición trae problemas significativos para la salud de la población debido a que su manejo incorrecto permite que se fomenten criaderos de vectores y a través de ellos, se pueden propagar enfermedades como tifoideas, disentería y triquinosis.. -. Contaminación del suelo, del aire y de la tierra. Según la Organización Mundial de la Salud (OMS), el 80% de los residuos sólidos generados por una ciudad corresponden a desechos domiciliarios, de los cuales su mayoría son de tipo orgánico e inorgánico que pueden llegar a ser reciclados; y el 20% restante corresponden a materiales que pueden llegar a ser infecciosos, tóxicos o radiactivos.. 16.

(17) El botadero a cielo abierto que funciona en el municipio de El Banco, contamina directamente el suelo, el agua y el aire. La que quema de los residuos sólidos que llegan allí, se realiza las 24 horas del día, generando una gran cantidad de lixiviados que se infiltran y causan la contaminación de las aguas subterráneas. En el Plan de Gestión Integral de Residuos Sólidos Regional Magdalena, realizado por el Instituto Colombiano de Bienestar familiar en el 2014 (De la Fuente, 2014) se concluye que la disposición final de los residuos del municipio de El Banco, se hace directamente en un botadero a cielo abierto desde hace aproximadamente 12 años. El Botadero de El Banco, se encuentra ubicado en la entrada al Municipio de Hatillo y recibe aproximadamente. 17,2 Ton/ día, datos establecidos por la. Superintendencia de servicios públicos domiciliarios (Ramos & Rodríguez , 2013) para el año 2013. La Alcaldía municipal de El Banco, mediante su jefe de prensa y comunicación Sindy Lloreda, a través de su comunicación brindo las bases para que entidades como la Administración Municipal en compañía de la Corporación Autónoma Regional del Magdalena. (Corpamag) socializarán un proyecto de relleno sanitario para el. municipio. Es así, como nace la idea de diseñar un centro de reciclaje y compostaje para acompañar el proceso que se implementará con la construcción del relleno sanitario, con el fin de alargar la vida útil del relleno y beneficiar a la comunidad. Como lo menciona Eva Röben, (2002) el compostaje y el reciclaje son alternativas prácticas y sencillas para manejar e incorporar los residuos sólidos en el círculo económico. Con el reciclaje se disminuye la cantidad de residuos sólidos dispuestos en los rellenos sanitarios disminuyendo el uso de materias primas, energías y aguas necesarias para la producción de materiales nuevos disminuyendo directamente los impactos ambientales. Cuando se composta se alcanzan ventajas económicas como alargamiento de la vida útil de los rellenos sanitarios, venta y uso del compost y ventajas ecológicas como la disminución de la producción de aguas lixiviadas y gases contaminantes en los rellenos sanitarios, un menor impacto en las aguas subterráneas y al suelo.. 17.

(18) Para que se puedan aprovechar al máximo los residuos potencialmente reciclables, ya que si se contaminan o no están limpios y secos son más difíciles de recuperar, y para que los centros tanto de reciclaje como de compostaje trabajen de una manera exitosa y rentables, es necesario que la comunidad tome conciencia de la situación, se familiarice con el tema, adopten prácticas como lo es la separación en la fuente, ayuden a difundir los nuevos hábitos adquiridos y a cambiar las costumbres negativas (Alegre, 1998). Es por esto, que para complementar el diseño del centro de reciclaje y de compostaje, se formulan conjuntamente campañas de sensibilización dirigida a la comunidad para cambiar la percepción que se tiene acerca de los residuos sólidos, comprometiéndolos y explicándole la importancia que tiene adoptar el hábito de separar y clasificar en la fuente, de una manera tanto individual, como en comunidad.. 18.

(19) 3. MARCO CONTEXTUAL. 3.1 Marco Conceptual. 3.1.1 Residuos Sólidos. Los residuos sólidos son los materiales solidos que se desechan porque ya no satisfacen las necesidad por los que fueron comprados, por lo tanto son considerados elementos intitules que proviene que la actividad humana o animal. (Tchobanoglous, Theisen, & Vigil, Gestión Integral de Residuos Sólidos , 1994) Como lo menciona Rodríguez & Córdova (2006) es importante señalar que aunque se llamen residuos sólidos, existen muchos gases y líquidos contenidos en los mismos ya sea asociados o mezclados. (Rodríguez & Córdova, 2006) Los residuos sólidos se pueden clasificar según: Fuente (actividades. de. generación), naturaleza y grado de peligrosidad. Las fuentes de desechos sólidos, están estrechamente relacionado con el uso de la tierra y la zonificación y así, se determina la naturaleza. La siguiente tabla (tabla 1) muestra las actividades o localización típicas asociadas con las fuentes generadas y la naturaleza de los residuos sólidos.. 19.

(20) Tabla 1. Actividades o localización típicas asociadas con la clasificación en la fuente y naturaleza de los residuos sólidos. FUENTES. INSTALACIONES, ACTIVIDADES O LOCALIZACIONES DONDE SE GENERAN LOS RESIDUOS. NATURALEZA DE LOS RESIDUOS SOLIDOS. Residencial. Residencias unifamiliares y multifamiliares, edificios de apartamentos, de poca, mediana y gran altura.. Comida, papel, cartón vidrio, plástico, aluminio, textiles, cueros, residuos especiales y domésticos peligrosos.. Comercial. Tiendas, restaurantes, mercados, edificios de oficinas, hoteles, moteles, almacenes, reparación de automóviles, instalaciones médicas e instituciones.. Papel, cartón vidrio, plástico, aluminio, textiles, cueros, metales, residuos orgánicos y residuos peligrosos. Industrial. Construcción, fabricación, manufacturas ligeras y pesadas, refinerías, plantas química, madera, minería, generación e electricidad, demoliciones, etc.. Papel, cartón vidrio, plástico, aluminio, textiles, cueros, residuos especiales.. Áreas libres – Calles, avenidas, parques, Recortes de árboles y Espacio público terreno de juego, playas, plantas, arena, papel, autopistas, áreas recreaciones, plástico, vidrio, acero, etc. etc Agrícolas. Cultivos, huertos, ordeños, Residuos peligrosos, corrales de ganado y animales, envases de plaguicidas grajas, etc. residuos orgánicos, plásticos, cartón, vidrio.. Hospitalarios. Clínicas, hospitales, centros Residuos peligrosos, médicos, etc plástico, papel, vidrios.. 20.

(21) FUENTES. Plantas tratamiento aguas residuales. INSTALACIONES, ACTIVIDADES O LOCALIZACIONES DONDE SE GENERAN LOS RESIDUOS. NATURALEZA DE LOS RESIDUOS SOLIDOS. de Procesos industriales de aguas Principalmente de residuales residuales.. lodos. FUENTE: (Tchobanoglous, Theisen, & Eliassen, 1982). La naturaleza de los residuos sólidos, permite clasificarlos en: Residuos aprovechables y los no aprovechables. a. Los residuos sólidos aprovechables, es cualquier material, objeto o elemento solido que no tiene valor de uso directo o indirecto para quien lo genera pero se puede convertir en materia prima para fabricar otros productos e incorpóralos nuevamente a un ciclo productivo. (Decreto 1413, 2002). Entre los residuos sólidos aprovechables encontramos: -. Residuos biodegradables u orgánicos: Aquellos residuos que pueden descomponerse de forma aeróbica o anaeróbica por microorganismos como las bacterias o los hongos. Como ejemplo de estos residuos tenemos: Restos de comida, fruta, verduras, residuos de jardín, restos de poda, etc. (Cabildo, y otros, 2010).. -. Residuos Reciclables: Estos residuos pueden ser la base o materia prima para la fabricación de nuevos elementos después de que ya han sido utilizados.. b. Los residuos sólidos no aprovechables, es todo material o sustancia solida de origen orgánico e inorgánico, putrescible o no que ya no tienen ningún valor comercial, requieren un tratamiento y disposición 21.

(22) final adecuado y por lo tanto generan un costo de disposición. Ya no ofrecen ninguna posibilidad de aprovechamiento ni de reutilización. (Decreto 1413, 2002). Por ejemplo: Los desechos de la limpieza en general y el aseo general: Pañales, copitos, papel higiénico, toallas higiénicas, etc. Por último, los residuos también se clasifican según su peligrosidad, es aquel residuo que por su característica corrosiva, reactiva, radiactiva, explosiva, toxicas, inflamables o patógenas (CRETIP), pueden causar algún tipo de riesgo o daño para la salud humano y el ambiente. También se considera un residuos peligros a los envases, empaque y embalajes que hayan estado en contando con ellos. (Decreto 4741, 2005).. 3.1.2 Materiales Reciclables. Teniendo en cuenta la resolución 799 del 2012 de la Unidad Administrativa Especial de Servicios Públicos- UAESP de Bogotá, en la tabla 2 se muestra la lista de los Materiales Potencialmente Reciclables. Tabla 2. Lista de los materiales potencialmente reciclables MATERIAL 1. Papel y cartón. CLASIFICACIÓN a. Papel de Archivo: Libros, hojas impresas, cuadernos, revistas, cartulinas y papel regalo. b. Envases de bebidas: Tetrapak. c. Cartón: Cajas, corrugados y tubos de cartón. d. Kraft: Bolsas de cemento, de azúcar, de concentrado para animales. e. Plegadizas: Empaques de bienes y productos, de cajas de cereal, de crema dental, de medicina y de chicles. f. Periódicos y directorios: Papel de periódico limpio, no amarillento, libre de contaminantes. 22.

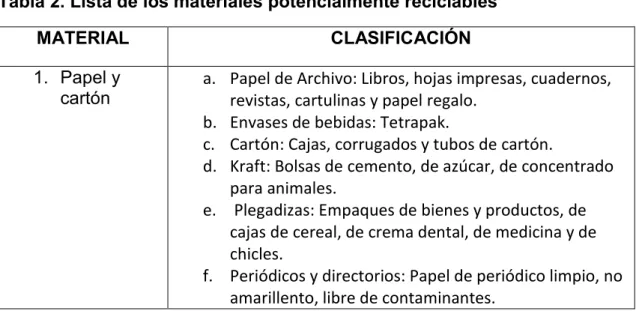

(23) MATERIAL. CLASIFICACIÓN. 2. Plásticos. a. Polietilenterefatalato(PET): Envases de bebidas (gaseosa, agua, bedibas hidratantes), envases de medicamentos, de champú, de aceite de cocina. Teteros, tubos de hilo, escobas, ganchos pequeños. Envases brillantes b. Polietileno de alta densidad (PEAD): Canastas de gaseosa, cerveza, frutas y verduras. Envases de productos de aseo, contenedores fuertes. Platones y utensilios de cocina. Juguetes, galones. c. Policloruro de vinilo (PVC): Productos de imitación de cuero, tuberías, suelas, tejas, guarda escobas. Película para envolver alimentos y juguetes. Tarjetas de llamada, tarjetas de créditos. d. Polietileno de baja densidad (PEBD): Bolsas de leche y agua, tapas de gaseosa, recipientes para guardar alimentos. e. Polipropileno (PP): Costales, Empaque de jabón lavaloza, termos, botilitos. Canastillas de frutas, etiquetas de gaseosas y jugos. Empaques de papas, galletas. f. Poliestireno (PS): Artículos escolares (escuadras, transportadores), cajas de CD g. Policarbonato: Botellones de agua, marcos de gafas. Acetato: discos, radiografía. Nitrilo: guantes. 3. Vidrio a. Envases de vidrio de toda clase: blanco, verde, ámbar y azul. Cristalería: Vasos y floreros. 4. Metales a. Aluminio: Latas (cerveza, gaseosa o salchichas). Ollas, planchas, papel aluminio. Ganchos de ropa, bandejas. b. Cobre: Amarillo, rojo y cable. c. Chatarra y varios: Tejas de zinc, enlatados y tarrosTapas de cerveza y gaseosa, tubos de crema dental. Estaño, níquel, bronce, antimonio, hacer. Tapas de cerveza y gaseosa. Enlatados y tarros. 5. Textiles a. Telas, trapos, lanas e hilos Fuente: (Resolución 799, 2012) - Papel y cartón: Es indispensable que este tipo de materiales no se mezclen con los residuos orgánicos ya que el producto que no esté limpio pierde rentabilidad en el proceso de reciclaje. 23.

(24) El papel y el cartón se pueden producir a partir de: fibra virgen, como la celulosa (madera) o el bagazo de caña de azúcar; fibra reciclada (papel reciclado) y en una mezcla de ambas fibra. Las características finales del producto y el uso que se le dé, dependerá de la clase de fibra con las cuales fueron hechos. El papel desechado puede ser reciclado varias veces, aunque en cada ciclo del 15 % al 20% de sus fibras se vuelven muy pequeñas para ser utilizadas, es por esto que se debe introducir permanentemente una cantidad considerable de fibra virgen en el proceso. (Olson, 1998) Según la Asociación Nacional de Empresarios de Colombia, ANDI, en el año 2013, en Colombia se recuperó el 49% del papel que se produjo a nivel nacional, este mismo se incorporó de nuevo en el proceso de producción. Se espera que en los siguientes años, esta cifra sea mayor y se recupere más de la mitad de la producción nacional anual, aunque es necesario resaltar que mucho del papel que utilizamos no se puede recuperar porque lo guardamos o es un papel que por el tratamiento químico aplicado en su producción (para mejor su propiedades o características) es muy difícil recurarlo, como por ejemplo, las fotografías, los libros, etc. - Plástico: Existen alrededor de 30.000 tipos de plásticos con diferentes características y usos, pero no se pueden reciclar este total, además, no hay un reciclaje completo del mismo porque al producir un producto nuevo a base del material reciclado, la calidad del mismo baja. (Röben, 2003). Muchos de los plásticos que usamos y desechamos diariamente, esta clasificados por números que parecen dentro de unas flechas, generalmente en el fondo del recipiente. Este sistema de enumeración se basa en una guía voluntaria de plásticos elaboradas por la Sociedad de la Industria de Plásticos (SPI- Society of Plastics Industry) y sirven para clasificar el plástico. En la tabla 3, se muestra la clasificación y enumeración de los plasticos: ( (Departamento de Conservación Ambiental del Estado de Nueva York, 2010). 24.

(25) Tabla 3. Sistema de enumeración y clasificación de los plásticos SÍMBOLO. SIGLAS- NOMBRE PET tereftalato). USO. (Polietileno Plástico completamente transparente, sin color o verde. Envase de bebidas, textiles, botellas de agua, refrescos.. HDPE (Polietileno de alta Botellas de leche, botellas de jugo, densidad) botellas de shampoo.. PVC (Cloruro polivinilo). de Paquetes de alimento, conos de tráfico, envases de detergente liquido. PVC. LDPE (Polietileno de baja Empaques de pan, bolsas para comida, densidad) bolsas de basura.. PP (Polipropileno). Equipo de laboratorio, componentes automotrices.. Otros. Cubiertos de plástico, platos para hornos de microondas… No se puede reciclar porque es la mezcla de varios plásticos.. Fuente: (Röben, 2003). - Vidrio: Este material a diferencia de los anteriores, no sufre un deterioro de su calidad al momento de ser incorporado de nuevo en el proceso.. 25.

(26) 3.1.3 Compostaje. El compostaje es la descomposición biológica aeróbica bajo condiciones controladas mediante las cuales los residuos sólidos orgánicos se convierten en un buen mejorador del suelo (compost), con una alta calidad y suficientemente estable para su almacenaje y su utilización sin efectos secundarios (Rodríguez & Andrés, 2008). Este producto provee nutrientes y elementos esenciales a las planta como lo es el nitrógeno, el fosforo y micronutrientes, mejora la estructura física del suelo ya que incrementa su capacidad para retener agua, reduce los riesgos de erosión, ayuda a regular la temperatura del suelo, reduce la evaporación del agua y regula la humedad, además , desarrolla una gran flora microbiana que mejora la calidad orgánica del suelo ya que aporta organismos (como las bacterias y los hongos) que son capaces de transformar los materiales insolubles del suelo en nutrientes para las plantas y degradar las sustancias nocivas que entran en contacto con el mismo. (Alegre, 1998).. Fases del compostaje: Se puede entender el compostaje como una sumatoria de procesos metabólicos complejos que se realiza por parte de los microorganismos presentes en los residuos a compostar. Estos microorganismo en presencia de oxígeno, aprovechan el nitrógeno N y el carbono C presente para producir su propia biomasa, así mismo, al descomponer el C, el N y toda la materia orgánica inicial ,se genera calor y un sustrato solido que contienen menos carbono y nitrógeno que es más estables y al cual se le conoce como compost. Según la temperatura, que es variable y mediable a lo largo del proceso, se puede reconocer tres tipos de fases, estas son: (Román, Martínez , & Pantoja, 2013) 1. Fase Mesófila: La actividad microbiana empieza con una temperatura ambiente, pero a medida que estos utilizan las fuentes sencillas de C y N, generan calor y en cuestión de días la temperatura aumenta hasta los 45 °C. 26.

(27) El pH puede bajar hasta los 4.0 o 4.5 unidades de pH, debido a la descomposición de los compuestos solubles (como los azucares) produciendo ácidos orgánicos. 2. Fase Termófila o de Higienización: Como la temperatura ya ha alcanzado los 45°C, los microorganismos mesófilos (viven en temperaturas medias), son reemplazados por microorganismos termófilos (viven en temperaturas altas) y ayudan a la degradación de las fuentes más complejas de carbono, como la celulosa y la lignina. En esta fase, los microrganismo transforman el nitrógeno en amoniaco y por ende el pH sube. Cuando la temperatura alcanzo los 60°C aparecen bacterias que producen esporas y acinobacterias las cuales son las encargadas de descomponer los compuestos más complejos de carbono. El calor generado destruye bacterias patógenas como por ejemplo la Eschericha coli y Salmonella spp, siendo esta la razón por la que esta fase también se conoce como fase de higienización. 3. Fase de Enfriamiento o Mesófila II: La temperatura vuelve a descender hasta los 40 – 45 °C ya que las fuentes de carbono y nitrógeno se han agotado. Muchos organismos mesofilos empiezan a aparecer de nuevo y también algunos hongos, se continúa con el proceso de degradación de polímeros como la celulosa. El pH en esta fase generalmente es alcalino.. 4. Fase de Maduración: Ya en esta etapa, se producen reacciones secundarias de condensación y polimerización de compuestos carbonados para la formación de ácidos húmicos. En la figura 1, se muestra la temperatura, el pH y la saturación de oxigeno que alcanza cada fase del proceso de compostaje. La saturación de oxígeno en el medio no debe ser inferior al 5 % y el nivel óptimo será del 10%. 27.

(28) Figura 1. Comportamiento de la temperatura, el pH y el oxígeno en cada una de las fases del proceso de compostaje.. Fuente: (Román, Martínez , & Pantoja, 2013). Se deben controlar principalmente cuatro factores para asegurar un buen proceso de compostaje, estos son: 1. Aireación ( nivel de oxígeno en el medio). El compostaje es un proceso aeróbico, si se encuentra en condiciones anaeróbicas, la pila llegara a un nivel de putrefacción generando malos olores, la acidez en el medio aumenta ya que hay presencia de compuesto como el metano (CH4), el ácido acético (CH4O2) y el ácido sulfhídrico (H2S). Por el contrario, si existe un exceso de aireación, la temperatura descenderá y habrá una mayor pérdida de la humedad por evaporación y esto contribuirá a que el proceso se detenga por falta de agua, las células de muchos microrganismo se deshidrataran y se detendría la actividad enzimática de los mismo y así, la degradación de los diferentes compuestos del medio. Es por esto, que la aireación en un parámetro que se debe controlar, se 28.

(29) puede realizar con aireación artificial o aireación natural. (Röben, Manual de Compostaje para Municipios, 2002). En los centros de compostaje en donde no se cuenta con sistema de aireación artificial, se debe asegurar el tamaño de la pila, celdas o camas de compostaje. Se recomienda que la pilas tengas una altura máximo de 1,5 metros y un ancho entre 1,5 y 3 metros. En el proceso aeróbico, el oxígeno sirve para oxidar el carbono que está presente en los residuos orgánicos, este carbono se trasforma en biomasa (mas microrganismos) y como resultado, se genera dióxido de carbono (CO2) que es fuente de carbono para los organismos fotosintéticos. Como lo menciona Ramón et al, (2013), en su manual de compostaje para el agricultor, se genera de dos a tres kilogramos de dióxido de carbono (CO2) por cada tonelada de residuos orgánicos a compostar diariamente, pero esta cantidad es considerada de bajo impacto ambiental, debido a que esta cantidad es utilizado por las plantas para hacer su proceso de compostaje. 2. Humedad. El porcentaje de humedad recomendado esta entre 40 -60 % de agua en peso de material base, siendo el porcentaje optimo del 55 %. Si hay un exceso de humedad los poros de los materiales se saturaran e impedirá la oxigenación de ellos, por el contrario, si la humedad es baja, se disminuye la actividad microbiana y se genera un producto inestable porque no se completan todas las fases del proceso de compostaje. (Röben, Manual de Compostaje para Municipios, 2002) 3. Temperatura y pH. Como se explicó anteriormente, el proceso de compostaje empieza a una temperatura ambiente pero a medida que los microorganismos empiezan a degradar los compuestos, la temperatura puede alcanzar los 65° C y luego cuando llega a la fase de maduración vuelve a descender a la temperatura ambiente.. 29.

(30) Cuando la temperatura de la pila está por debajo de los 35 °C, puede deberse a factores como: falta de humedad, ya que los microorganismos por falta de agua disminuyen la actividad y entonces la temperatura desciende; falta de material en la pila o cama de compostaje o que no hay una adecuada relación entre C: N (como se explicara en el siguiente numeral (4.)), los microorganismos no tienen el nitrógeno necesario para generar enzimas y proteínas y por eso disminuyen su actividad. Y por el contrario, si la pila alcanza temperaturas mayores a los 70 °C, puede ser debido a falta de ventilación y humedad como se habló anteriormente. En cuanto al pH, su rango ideal esta entre 5,8 y 7,2. En la primera fase del proceso, el medio es acido por la formación de ácidos orgánicos debido a la descomposición de los compuestos, cuando la temperatura empieza a ascender (fase termófila) el medio se alcaliniza y ya en la etapa de maduración, el pH se neutraliza. Cuando el pH, está en valores inferiores al 4,5 es posible que haya una gran cantidad de residuos que generan ácidos orgánicos, como por ejemplo, los restos de cocina, es necesario entonces adicionar materiales ricos en nitrógeno para conseguir una buena relación de C:N. Por otra parte, si los niveles de pH están por encima de 8,5 es porque hay una gran cantidad de materiales con un alto contenido de nitrógeno, entonces se produce amoniaco el cual alcaliniza el medio, para contrarrestar esto, se deben adicionar materiales secos y que tengan una mayor cantidad de carbono. (Román, Martínez , & Pantoja, 2013). 4. Relación Carbono-Nitrógeno (C:N). Los microorganismos que intervienen con el proceso de compostaje, utilizan el carbono como fuente de energía y el nitrógeno para la síntesis de proteínas. Si los residuos orgánicos a compostar tienen una mayor cantidad de carbono, la relación será muy alta y el proceso será más lento, las temperaturas no ascenderán y se 30.

(31) perderá el exceso de carbono en forma de CO2, pero si por el contrario, el material contiene una gran cantidad de nitrógeno, la relación será baja y se generarán perdidas de este elemento en forma de (NH3), es por esto que la relación entre el carbono y el nitrógeno es importante. Rodríguez & Córdova (2006). La relación C: N depende de las características de los productos tanto de origen vegetal como animal que se van a compostar, Rodríguez & Córdova (2006) dicen, que esta relación debe ser de 25:35, mientras que Alegre (1998) menciona, que la relación optima esta entre 30:40. Así mismo, los anteriores autores recomiendan mezclar los alimentos que contienen una alta relación de C: N con los de baja relación. Por ejemplo, si la relación C: N es alta, deben añadirse materiales ricos en nitrógeno como el estiércol, plantas frescas, vísceras, entre otros, pero sí la relación de C: N es baja, deben añadirse materiales ricos en carbono como lo son las hojas secas, los desperdicios de papel, entre otros.. 3.2 Marco Legal. En la tabla 4, se presenta la normativa relacionada con residuos sólidos vigente en Colombia. Tabla 4. Normatividad vigente referente a residuos sólidos en Colombia. NORMA. AÑO. QUIEN LA EXPIDE. TEMA. Ley 1672 del 2013 Gestión integral Congreso de la 19 de julio de residuos de República del 2013 aparatos eléctricos y electrónicos (RAEE). 31. DESCRIPCIÓN Por el cual se establecen los lineamientos para la adopción de una política pública Gestión Integral de Aparatos Eléctricos y Electrónicos (RAEE), y.

(32) NORMA. AÑO. QUIEN LA EXPIDE. TEMA. DESCRIPCIÓN se dictan disposiciones. otras. Ley 1252 del 2008 RESPEL 27 de noviembre de 2008. Congreso de la Por la cual se dictan República normas prohibitivas en materia ambiental, referente a los residuos y desechos peligrosos y de dictan otras disposiciones.. Ley 1259 del 2008 Comparendos 19 de Ambientales diciembre del 2008. Congreso de la Por el cual se instaura República en el territorio nacional la aplicación del comparendo ambiental a los infractores de las normas de aseo, limpieza, y recolección de escombros; y se dictan otras disposiciones.. Ley 511 del 1999 Reciclaje 4 de agosto reciclador de 1999 Ley 9 del 24 1979 Código de enero de Sanitaria 1979 Nacional. y Congreso de la Por la cual se establece República el Día Nacional de Reciclador y del Reciclaje. Congreso de la Por la cual se expiden República medidas sanitarias. Decreto-Ley 1974 Código Presidencia de 2811 del 18 Nacional de la República de diciembre Recursos del 1974 Naturales Renovables y de Protección al Medio Ambiente. 32. Por el cual se dicta el Código Nacional de Recursos Naturales Renovables y de Protección al Medio Ambiente..

(33) NORMA. AÑO. QUIEN LA EXPIDE. TEMA. DESCRIPCIÓN. Decreto 351 2014 Gestión integral Presidencia de del 2019 de de residuos la República febrero de generados en 2014 la atención en la salud. Por el cual se reglamenta la gestión integral de los residuos generados en la atención en salud y otras actividades.. Decreto 2013 Servicio público Ministerio de Por el cual se 2981 del 20 de aseo Ambiente y reglamenta la de diciembre Desarrollo prestación del servicio de 2013 Sostenible público de aseo. Ministerio vivienda, ciudad territorio. de. Decreto 2005 Residuos 4126 del 16 hospitalarios de noviembre de 2005. Ministerio protección social. de Por el cual se modifica parcialmente el Decreto 2676 de 2000, modificado por el Decreto 2763 de 201 y el Decreto 1669 de 2002, sobre la gestión 9integral de los residuos h10ospitalarios y similares.. Decreto 2005 RESPEL 4741 del 30 de diciembre de 2005. Ministerio Ambiente Desarrollo Territorial. de Por el cual se y reglamenta parcialmente la prevención y manejo de los residuos o desechos peligrosos en el marco de la gestión integral.. 33. y.

(34) NORMA. AÑO. QUIEN LA EXPIDE. TEMA. DESCRIPCIÓN. Decreto 1994 Programas 1743 del 3 Ambientales de agosto de Escolares 1994 (PRAE). Presidencia de Por el cual se instituye la República el Proyecto de Educación Ambiental para todos los niveles de educación formal, se fijan criterios para la promoción de la educación ambiental no formal e informal y se establecen los mecanismos de coordinación entre el Ministerio de Educación Nacional y el Ministerio del Medio Ambiente.. Resolución 799 de 2012. Unidad Administrativa Especial de Servicios Públicos. 2012 Materiales reciclables. Resolución 2010 Recolección 1297 del 8 Selectiva y de julio de Gestión 2010 Ambiental de pilas y/o acumuladores. Resolución 2010 Recolección 1511 del 5 Selectiva. Ministerio Ambiente, Vivienda Desarrollo Territorial. Ministerio y Ambiente, 34. Por la cual se establece el listado detallado de los materiales reciclables y no reciclables para la separación en la fuente de los residuos sólidos domésticos en el Distrito Capital.. de Por el cual se establecen los y Sistemas de Recolección Selectiva y Gestión Ambiental de Residuos de Pilas y/o Acumuladores y se adoptan otras disposiciones. de Por el cual establecen. se los.

(35) NORMA de agosto del 2010. AÑO. QUIEN LA EXPIDE. TEMA Gestión Ambiental Bombillos. Vivienda de Desarrollo Territorial. DESCRIPCIÓN y Sistemas de Recolección Selectiva y Gestión Ambiental de Residuos de Bombillas y se adoptan otras disposiciones.. Resolución 2010 Recolección 1512 del 5de Selectiva y agosto del Gestión 2010 Ambiental de Computadores y/o periféricos. Ministerio Ambiente, Vivienda Desarrollo Territorial. de Por el cual se establecen los y Sistemas de Recolección Selectiva y Gestión Ambiental de Residuos de computadores y/o periféricos y se adoptan otras disposiciones.. Resolución 2005 RAS – 2000 1459 del 5 de octubre de 2005. Ministerio Ambiente, Vivienda Desarrollo Territorial. de Por la cual se modifica la Resolución número y 1096 de 2000 que adopta el Reglamento Técnico para el Sector de Agua Potable y Saneamiento Básico, RAS.. Resolución 2003 Planes de 1045 del 26 Gestión Integral de de Residuos septiembre Sólidos - PGIRS del 2003. Ministerio Ambiente, Vivienda Desarrollo Territorial. de. 35. Por el cual se adopta la metodología para la y elaboración de los Planes de Gestión Integral de Residuos Sólidos, -.PGIRS, y se toman otras disposiciones.

(36) NORMA Norma Técnica Colombiana NTC 5167. Norma Técnica Colombiana. AÑO. QUIEN LA EXPIDE. TEMA. DESCRIPCIÓN. 2011 Productos orgánicos usados como abonos o fertilizantes. Instituto Colombiana de Normas Técnicas y Certificación (ICONTEC). Productos para la Industria Agrícola. Productos orgánicos usados como abonos o fertilizantes y enmiendas o acondicionadores de suelo.. 2009 Residuos Sólidos. Instituto Colombiana de Normas Técnicas y Certificación (ICONTEC). Gestión Ambiental. Residuos Sólidos. Guía para la separación en la fuente.. GTC 24. FUENTE: Recopilado por los Autores. 3.3 Marco referencial. El Municipio de El Banco, está ubicado en la parte sur del Departamento del Magdalena, en la subregión “Depresión Momposina”. Su área total es de 820 km2. Tiene una altitud promedio de 25 metros sobre el nivel del mar; piso térmico cálido seco, con una temperatura que oscila entre los 28 °C y los 32 °C. Limita al Norte con los municipios de Guamal (Magdalena) y Chimichagua (Cesar), al sur con el Rio Magdalena en medio y el municipio de del Peñón (Bolívar), al occidente con el Brazo de Mompox en medio y el municipio de Hatillo de Loba (Bolívar) y al oriente con el municipio de Tamalameque (Cesar). Esta aproximadamente a 292 kilómetros de la capital del departamento del Magdalena, Santa Marta. (Plan de Desarrollo Municipal 2012-2015) El territorio del municipio se divide en la zona urbana,. con dieciocho (18). corregimientos y treinta y siete (37) veredas; la zona rural se divide a su vez por tres 36.

(37) (3) comunas y cincuenta y tres (53) barrios. Según el Departamento Administrativo Nacional de Estadística (DANE), el municipio cuenta con 55.1775 habitantes, de los cuales el 63 %, es decir, 35.791 personas viven el casco urbano y el 37 % restante, es decir, 20.834 personas viven en el área rural y suburbana. También, es importante resaltar que El Banco, es el municipio con mayor población con el mayor centro urbano de la subregión de la Depresión Momposina. Plan de desarrollo municipal, (2012). La Depresión Momposina se extiende desde a Ciénaga Zapatosa hasta confundirse con el rio Magdalena. Esta área, recolecta las aguas de diferentes ríos, como el rio Sana Jorge, Cauca y Cesar. (Cámara de Comercio de Santa Marta, 2012).. 37.

(38) La figura 2 muestra los límites del municipio de El Banco, dentro del departamento del Magdalena.. Figura 2. Ubicación del Municipio de El Banco-Magdalena y sus límites. Santa Marta. Chimichagua. a Guamal. Hatillo de Loba. Tamalameque. El Peñón. Fuente: (El Banco, s.f, 2012). La red hidrográfica del departamento del Magdalena es abundante y esta a su vez determina su relieve, conformada por cuatro cuencas hidrográfica: Los ríos que nacen de la ladera de la sierra Nevada, los ríos que nacen por la ladera sur y 38.

(39) suroriental de la sierra nevada, los caños y arroyos que vierten sus aguas a las ciénagas y esta a su vez al rio Magdalena, y la última cuenta corresponde al rio Ariguaní. La figura 3 muestra de manera general el ordenamiento del territorio de El municipio de El Banco y su recurso hídrico.. Figura 3. Área del municipio El Banco, Magdalena con sus corregimientos, zona rural y zona urbana con su recurso hídrico.. FUENTE: (Lara, William, 2012). El municipio de El Banco, se encuentra dentro de la cuenca del río Magdalena, que es la cuenca más grade y extensa del departamento, tiene una gran cantidad de caños y arroyos que alimentan las ciénagas y al rio magdalena. Entre la ciénagas del El Banco, se encuentra: Gaisal, Chilloa, Las Pavas, Maltica, Tamalamequito, Palomeque, Picola, Pajaral, Roblas, Bartolazo, Los pollos, Cantagallo, El Garzal. (Cámara de Comercio de Santa Marta, 2012). 39.

(40) 4. METODOLOGIA. A continuación se describirán las tres (3) fases metodológicas que se implementaron para el cumplir el objetivo del presente trabajo de investigación: 4.1 Fase 1: Pre Diagnóstico. Consulta y solicitud de información a la Empresa de Servicios Públicos Municipales de El Banco-Magdalena y en la Secretaria de planeación y obras públicas de la Alcaldía Municipal. Gestión de espacio, operarios y horario para la realización de la caracterización de los residuos sólidos.. 4.2 Fase 2: Toma de Datos y Reconocimiento de las Zonas de Interés. -. Caracterización de los residuos sólidos generados por el casco urbano del municipio con ayuda de los operarios de la Empresa de Servicios Públicos Municipales de El Banco-Magdalena.. El Reglamento técnico del Sector de Agua Potable y saneamiento básico, RAS 2000 (Resolución 1096 del 2000) en el Título F habla sobre sistemas de aseo urbano (F5 aprovechamiento) establece criterios básicos y requerimientos obligatorios que debe cumplir el proceso de aprovechamiento como elemento funcional constitutivo del sistema de gestión integral de residuos sólidos. Recomienda hacer la caracterización de los residuos sólidos para lo cual se propone realizar el método de cuarteo. Caracterización Cualitativa y Cuantitativa de los residuos sólidos: Se utiliza el método del cuarteo ya que es el más apropiado porque se puede utilizar en cualquier tipo de entidad y en cualquier tipo de proyecto (Sakurai, 2000). Además 40.

(41) este método sencillo para el análisis de residuos sólidos es recomendado por el centro panamericano de Ingeniería Sanitaria y ciencias del ambiente CEPIS. Se utiliza para determinar la cantidad y composición de residuos sólidos en una determinada región. Esta composición dependerá de la ubicación geográfica del lugar en función de hábitos, cultura de la población, las condiciones climáticas y disponibilidad de acceso a materias primas. Según la Unidad Administrativa de Residuos Públicos (Unidad Administrativa Especial de Servicios Públicos.UAESP, 2011) y Sakurai (2000) se deben seguir los siguientes pasos. La figura 4 muestra la representación de gráfica del método del cuarteo, el mismo aplicado para la caracterización de residuos sólidos generados por el casco urbano del municipio. Figura 4. Método de cuarteo. Fuente: (Sakurai, 2000). La caracterización se hizo a través del método de cuarteo, el cual consiste en tomar bolsas de residuos de forma aleatoria, abrirlas y formar una circunferencia lo más uniforme posible y dividirla en cuatro cuartos, luego de ella se extraen dos cuartos opuestos y con estos se vuelve a realizar una circunferencia como la anterior sin olvidar homogeneizar la muestra de forma eficiente. El anterior proceso se realiza 41.

(42) hasta obtener una muestra de interés final (Montoya, 2012), para el caso de este estudio se tomó una muestra inicial de aproximadamente 250 Kg y se realizó el cuarteo hasta obtener una muestra final de 50 kg aproximadamente. Luego con la muestra de interés final (50 Kg) se efectúa la composición de los residuos teniendo en cuenta la categoría, tipo y observaciones que se muestran en las tablas de los anexos B, C, D, E, F y G mismas hechas a partir de la interpretación sobre clasificación de residuos sólidos del estudio realizado por la Unidad Administrativa Especial de Servicios Públicos – UAESP titulado “Caracterización de los residuos sólidos institucionales, pequeños productores generados en la ciudad de. Bogotá. D.C – 2011” (Unidad Administrativa. Especial de. Servicios. Públicos.UAESP, 2011). El método del cuarteo se realizó durante seis (6) días y cada día por tipo de carro, es decir, para el día jueves, viernes y sábado se efectuó el cuarteo con los residuos recolectado por el tractor y para el lunes, martes y miércoles el cuarteo se efectuó con los residuos sólidos recolectados por el camión, al final de cada jornada de recolección. -. Indagar en los principales puntos de compra y venta de material reciclable y chatarrería los precios de compra de plásticos, de papel, de cartón, de vidrio, y productos metálicos.. -. Visita asistida por el Gerente de la Empresa de Servicios Públicos Municipales de El Banco-Magdalena para el reconocimiento del botadero a cielo abierto y terreno destinado a la ubicación del relleno sanitario (aún en gestión).. 42.

(43) 4.3 Fase 3: Diseño 4.3.1 Diseño del centro de reciclaje. Al conocer el tipo y cantidad de materiales potencialmente reciclables (M.P.R.), se facilita la determinación de características que debe tener el centro de reciclaje como lo es: funcionamiento (manual y/o mecanizado), área, secciones del centro, personal, procesos, operación, maquinaria y equipos. 4.3.2 Diseño del centro de compostaje. Al conocer el tipo y cantidad de materiales de naturaleza orgánica, se facilita la determinación de características que debe tener el centro de reciclaje como lo es: funcionamiento (manual y/o mecanizado), área, tamaños de las pilas de compostaje o computadoras, tiempo de producción, secciones del centro, personal, procesos, operación, maquinaria y equipos. 4.3.3 Diseño de la campaña de sensibilización. Esquematizar actividades de sensibilización a la comunidad con contenidos claros, puntuales y concisos, las cuales estén en caminadas a la correcta separación en la fuente de material orgánico e inorgánico para evitar la contaminación del material potencialmente reciclable; con sus posibles colaboradores, materiales, recursos y espacios.. 43.

(44) 5. RESULTADOS Los siguientes resultados se desarrollaran teniendo en cuenta cada una de las fases anteriormente nombradas: 5.1 Fase 1: Pre Diagnóstico. 5.1.1 Empresa de Servicios Públicos Municipales de El BancoMagdalena. La empresa de servicios públicos municipales de El Banco Magdalena, diseña y planifica la correcta recolección, transporte y disposición final de residuos sólidos urbanos que se generan en la cabecera del municipio. Ubicada en la calle 2 # 6-50 en el barrio Acuadelma, del municipio. Es una empresa pública que presta los servicios de aseo, acueducto y alcantarillado. Actualmente es socia de la empresa prestadora de los servicios públicos KAGUA SUR S.A.S E.S.P. (Empresa de Servicios Públicos Municipal de El Banco Magdalena, 2012). 5.1.2 Micro ruteos. Según información suministrada por la Empresa de Servicios Públicos Municipales de El Banco-Magdalena, el municipio cuenta con un sistema de recolección de residuos sólidos sólo en el casco urbano. Este sistema cuenta con seis (6) zonas de microruteo, atendidas por un tractor, un compactador y un camión en caso de emergencia. Para el momento de la toma de datos en campo el compactador se encontraba fuera de uso debido a fallas técnicas. El tipo de carro recolector, el número y el día de recorrido por carro (camión y tractor) se muestran en la tabla 5.. 44.

(45) Tabla 5. Tipo de carro recolector, día y número de recorrido por carro. DÍA. TIPO DE CARRO RECOLECTOR. Lunes y Jueves. Camión *. Martes y Viernes Miércoles y Sábados. CAPACIDAD DE LOS CARROS RECOLECTORES Y NÚMERO DE RECORRIDOS DEL CASCO URBANO AL BOTADERO DE HATILLO -. Capacidad:. Tractor **. Camión: Aproximadamente 6 toneladas. Camión *. Tractor: Aproximadamente 2 toneladas -. Tractor **. Número de recorridos. Camión *. Camión: 3. Tractor **. Tractor: 3-4. Fuente: (Banco-Magdalena, 2014). Como muestra la tabla 5, la frecuencia de recolección por zona de microruteo se lleva a cabo cada tres(3) días, siendo cada día de recolección cubierto tanto por un tractor, como por un camión. El diseño de la ruta tanto del tractor como del camión esta sujeta a la facilidad de acceso a cada zona de microruteo. En el Anexo A se presentan los planos de microruteo. El número de recorridos tanto del tractor como del camión son variables y dependen de la cantidad de residuos solidos generados y tambien de los lugares o zonas en donde se presta el servicio. Siendo asi, en el caso del tractor, el número maximo es de recorrido son cuatro (4) esto debido a que, en cuestion de lugares, puede estar cumpliendo recolección en plaza (diariamente) o en el hospital (una vez por semana), lo anterior sumado a sus rutas de recolección comunmente atendidas, por ejemplo recolección en areas residenciales. Para el número de recorridos atendidos por el camión, los días lunes, martes, jueves y viernes su número de recorridos es mayor; ver tabla 2, y para los dias miercoles y sabados solo hace dos (2) recorridos debido a que la zona en donde se realiza la recolección, llamada “Pueblo Nuevo” presenta una extensión mas pequeña. (Banco-Magdalena, 2014). 45.

(46) 5.1.3 Caracterización de los residuos solidos Municipales. Mediante comunicación telefónica y personal, se estableció la zona para realizar el método de cuarteo para la caracterización de los residuos sólidos con el gerente. La zona escogida no podía causar un impacto paisajístico o social como la molestia a la comunidad, ni retardar la recolección de residuos sólidos por parte de los operarios, debido a que para realizar el método de cuarteo era necesario abrir las bolsas que contenían los residuos, dispersarlos en el suelo y dejarlos allí mientras se elaboraba la caracterización de los mismos. El espacio escogido se encuentra cerca al botadero a cielo abierto de Hatillo, al costado de la carretera que conduce al mismo. La siguiente figura (figura 5) muestra el lugar elegido para desarrollar el método de cuarteo.. Figura 5. Zona seleccionada para ejecutar el método de cuarteo. Fuente: Autores Para efectuar la caracterización se trabajó en conjunto con los operarios encargados del sistema de recolección de residuos sólidos del municipio. La figura 6 muestra a 4 operarios asistiendo el desarrollo del proceso de caracterización ayudando a la selección aleatoria de las bolsas para realizar el cuarteo. 46.

(47) Figura 6. Operarios apoyando a la selección aleatoria de las bolsas, camión recolector.. Fuente: Autores. En la figura 7, se muestra el tractor recolector el cual realiza junto con el camión las diferentes rutas de microruteo en el municipio. Figura 7. Tractor recolector. Fuente: Autores. El tractor recolecto, ver figura 7, es un vehículo inadecuado para la prestación del servicio de recolección ya que es antiguo, además transporta los residuos de forma 47.

(48) visible lo cual causa un impacto a nivel paisajístico y su rendimiento es bajo, esto debido a la misma antigüedad. Se estableció que la caracterización de los residuos sólidos se debía realizar al finalizar las jornadas de microruteo y tomando muestras aleatorias en cada uno de los viajes realizados por el tractor y el camión, para tener una muestra más representativa de toda la zona de recolección por día.. 5.2 Fase 2: Resultados y análisis de los datos tomados en campo y reconocimiento de las zonas de interés. 5.2.1 Caracterización de residuos sólidos en El Banco-Magdalena. La categorización de residuos sólidos tomada en cuenta y los resultados para cada cuarteo se encuentran en los Anexos B, C, D, E, F y G. La tabla 6 muestra las fases llevados a cabo en campo para la realización del método del cuarteo. Tabla 6. Fases del método de cuarteo realizado en campo FASES DEL MÉTODO DE CUARTEO. IMAGEN. Selección aleatoria de la muestra (Aproximadamente 250 kg de residuos sólidos). 48.

(49) FASES DEL MÉTODO DE CUARTEO. IMAGEN. Vertimiento de los residuos formando un montón. Homogenización de la muestra. División de la muestra en cuatro partes. Después de haber escogido los dos opuestos, se homogeniza y se divide en cuatro partes nuevamente hasta tener una muestra final de interés de 50 kg. 49.

(50) FASES DEL MÉTODO DE CUARTEO. IMAGEN. Caracterización y pesaje. Fuente: Autores. En las rutas de recolección de lunes a sábado, ver Anexo A, por cada día, el servicio de aseo es efectuado por los dos tipos de carro: el tractor y el camión, los cuales atienden cada ruta. Por el contrario, y según los anexos B, C, D, E, F y G, el método de cuarteo fue realizado por día seleccionando aleatoriamente bolsas con residuos sólidos, esta selección hasta completar 250 kg y luego realizar el proceso de cuarteo para caracterizar una muestra final de 50 Kg; teniendo en cuenta el tipo de carro recolector, es decir, el día jueves la caracterización se hizo con los residuos recolectados por el tractor y el día lunes con los del camión y así con cada una de las rutas. Por lo anterior, se puede inferir que tanto la caracterización hecha para el día lunes como para el día jueves, representan la cantidad recolectada en un día de microruteo por ambos carros, lo mismo sucede para los días martes y viernes, y miércoles y sábado, teniendo en cuenta el diseño de las rutas.. 50.

(51) En las siguientes figuras (figuras 8,9 y 10) se muestra el porcentaje de residuos clasificados en: Residuos orgánicos No aprovechables Residuos potencialmente reciclables Y otros. Figura 8. Porcentaje de residuos (orgánicos, no potencialmente reciclables) generados lunes y jueves.. aprovechables. y. Fuente: Autores. Es importante mencionar que los porcentajes reflejados en la anterior figura representan la cantidad aproximada de residuos para los días lunes y jueves por separado. Según la figura 8, el mayor porcentaje (69 %) lo representa los residuos orgánicos, seguido de los residuos potencialmente reciclables (21 %) se encuentran, papel, 51.

(52) cartón, productos metálicos, vidrios y en mayor cantidad los plásticos y por último, los residuos no aprovechables representan un 10 %.. Figura 9. Porcentaje de residuos (orgánicos, no potencialmente reciclables) generados martes y viernes.. aprovechables. y. Fuente: Autores. La anterior figura (figura 9) muestra el porcentaje de los residuos sólidos producidos los días martes y viernes por separado. Es claro que la mayor parte de residuos producidos son de naturaleza orgánica en un 59 %, luego se encuentran los potencialmente reciclables en un 28 % y finalmente en menor proporción los no aprovechables con un 13 %.. 52.

(53) Figura 10. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados los miércoles y sábados.. Fuente: Autores. En la figura 10, se puede apreciar que del total de residuos generados al dia, los dias miercoles y sabado, el mayor porcentaje lo represeta los residuos organicos, el cual tiene el 63 %. Los residuos no aprovechables tienes un porcentaje del 18 % muy parecio al de residuos reciclables, que suman un porcentaje de 19%.. 53.

(54) Figura 11. Porcentaje de residuos (orgánicos, no aprovechables y potencialmente reciclables) generados en la semana. Fuente: Autores. Comparando las figuras 8, 9 y 10, se genera la figura 11 en donde muestra el porcentaje de residuos generados a la semana en la cabecera municipal de El Banco, en donde predominan los residuos orgánicos (64 %), luego están los residuos potencialmente aprovechables en un 23 % (papel, cartón, productos metálicos, vidrio) y finalmente la cantidad de residuos no aprovechables en un 13%.. 5.2.2 Cálculo de la Producción Per Cápita (PPC). Conociendo la población de la cabecera municipal, la cantidad de residuos producidos y la capacidad de los carros recolectores se puede determinar la 54.
