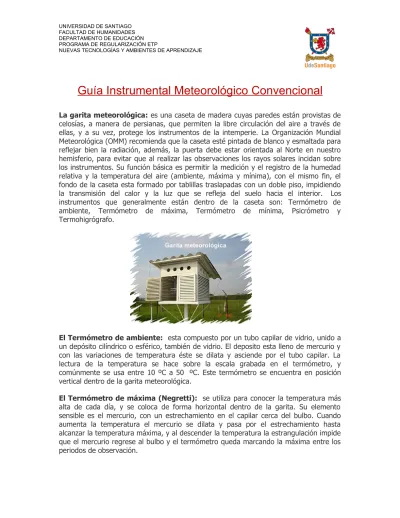

Guía Instrumental Meteorológico Convencional
La garita meteorológica: es una caseta de madera cuyas paredes están provistas de celosías, a manera de persianas, que permiten la libre circulación del aire a través de ellas, y a su vez, protege los instrumentos de la intemperie. La Organización Mundial Meteorológica (OMM) recomienda que la caseta esté pintada de blanco y esmaltada para reflejar bien la radiación, además, la puerta debe estar orientada al Norte en nuestro hemisferio, para evitar que al realizar las observaciones los rayos solares incidan sobre los instrumentos. Su función básica es permitir la medición y el registro de la humedad relativa y la temperatura del aire (ambiente, máxima y mínima), con el mismo fin, el fondo de la caseta esta formado por tablillas traslapadas con un doble piso, impidiendo la transmisión del calor y la luz que se refleja del suelo hacia el interior. Los instrumentos que generalmente están dentro de la caseta son: Termómetro de ambiente, Termómetro de máxima, Termómetro de mínima, Psicrómetro y Termohigrógrafo.
El Termómetro de ambiente: esta compuesto por un tubo capilar de vidrio, unido a un depósito cilíndrico o esférico, también de vidrio. El deposito esta lleno de mercurio y con las variaciones de temperatura éste se dilata y asciende por el tubo capilar. La lectura de la temperatura se hace sobre la escala grabada en el termómetro, y comúnmente se usa entre 10 ºC a 50 ºC. Este termómetro se encuentra en posición vertical dentro de la garita meteorológica.
El Termómetro de mínima: se utiliza para conocer la temperatura mas baja de cada día. Utiliza alcohol en vez de mercurio ya que alcanza su punto de congelación mas rápido (-38,5 ºC). En el seno del alcohol se halla un índice de vidrio o esmalte que es arrastrado por la superficie del líquido (por efectos de tensión superficial) a medida que éste se contrae cuando baja la temperatura. Al elevarse la temperatura el alcohol sube en el tubo, dejando al índice en la posición mas baja, la cual indica la temperatura mínima alcanzada. Este termómetro también debe colocarse en posición horizontal dentro de la garita.
El Psicrómetro: es un instrumento que indica la humedad del aire mediante la comparación de las temperaturas registradas simultáneamente por un termómetro seco y otro húmedo. Consiste en dos termómetros de mercurio iguales puestos verticalmente y de un aspirador que va instalado en la parte inferior. El bulbo del termómetro húmedo esta envuelto en una tela fina (muselina) que es humedecida con agua, mientras que el termómetro seco queda al descubierto. El termómetro seco señala la temperatura actual del aire, mientras que el termómetro húmedo, marca siempre una temperatura inferior debido al efecto que causa el enfriamiento por la evaporación provocada por la corriente de aire generada por el aspirador. Este aparato es utilizado para determinar tanto la humedad relativa como la tensión de vapor del aire atmosférico. Existen varios tipos de psicrómetros siendo los mas comunes: el simple, el de Assmann o de aspiración y el de honda o de manivela.
Con esta diferencia de temperatura se entra a las tablas psicrométricas y se obtiene la humedad relativa respectiva.
El Tanque tipo “A”: es un tanque cilíndrico de lamina de hierro galvanizado inoxidable Nº 22, con 121cm de diámetro (1,15 cm2 de área evaporante) y 22,5 cm de profundidad; debe instalarse a 15 cm del suelo sobre un estrado de madera en un suelo con grama. Posee un dispositivo para efectuar las mediciones del nivel del agua que consta de un cilindro en reposo de 25 cm de altura y 10 cm de diámetro, donde se encuentra instalado un tornillo micrométrico con capacidad para medir variaciones de 0,01 mm. La diferencia de niveles del agua observada, con la ayuda del tornillo micrométrico, y en un lapso de tiempo determinado, da como resultado la lamina evaporada. Como diariamente se realizan lecturas, la diferencia entre dos consecutivas es la evaporación en 24 horas.
El heliofanógrafo mide las horas brillo sol que es el número de horas que alumbra en un lugar durante el día. El heliógrafo de Cambell Stokes, es el más empleado y está compuesto por una esfera maciza de cristal, que, a modo de lente (lupa), recoge y concentra los rayos solares en un foco cuya posición varía durante el día.Este foco se forma siempre sobre una tira de cartulina (heliográficas o bandas registradoras) que van colocadas detrás de la esfera y en la cual se registra una huella carbonada durante las horas que esté el sol. La tira de papel está dividida en las horas que tiene un día, de tal manera que, al sumarse dichas horas donde el papel está quemado, se obtiene la insolación absoluta respectiva.
Veleta: indica la dirección del viento. En Agroclimatología es suficiente precisar la dirección sobre la base de ocho puntos, los cuales se muestran a continuación:
Anemómetro: se utiliza para medir la velocidad del viento; el comúnmente usado es el tipo Robinson, que consta de tres cazoletas o copas cuyas cavidades están dirigidas en el mismo sentido y que por medio de tres brazos horizontales se conectan a un eje vertical de rotación, al que hacen girar cuando sopla el viento; dicho eje termina en un tornillo sin fin que engrana en una rueda dentada, en cuyo centro va otro tornillo sin fin que comunica el movimiento a dos carátulas que señalan decenas de kilómetros recorridos. El anemómetro puede llevar integrada una veleta con el fin de observar la dirección del viento.
Anemógrafo: registra la velocidad y dirección del viento, el anemógrafo más utilizado es l anemómetro de Robinson con dispositivos eléctricos y mecánicos que le permiten registrar diariamente el recorrido del viento y por ende su velocidad, además la dirección del mismo. El registro del recorrido se efectúa así: el viento pone en movimiento a las cazoletas y por medio de un mecanismo electromecánico se obliga a una pluma inscriptora a trazar una rayita por cada kilómetro recorrido por el viento sobre una gráfica enrollada en un tambor que da vuelta cada 24 horas. La dirección del viento se registra por medio de plumillas que efectúan trazos sobre gráficas especiales, gracias a los movimientos que se originan al girar la veleta alrededor de su eje.
receptor (entrada) rematado en una arista viva y que descarga en un deposito interior (vaso medidor) en donde se mide la lluvia caída. El área de entrada es diez veces mayor que el área de la boca del vaso medidor, con el fin de que cada mm de altura real de la lluvia se amplifique diez veces en el vaso medidor, pudiendo hacer lecturas hasta con un decimo de mm de aproximación. Las lecturas se hacen cada 24 horas. El pluviómetro debe estar colocado en lugares despejados y su boca debe permanecer horizontal con respecto al suelo y a una altura de 100 cm.
El Pluviógrafo: registra la cantidad de lluvia en un periodo de tiempo determinado, además de su intensidad, el cual es un dato importante para varios estudios agrometeorológicos. Al igual que el pluviómetro posee un embudo receptor en la parte superior por donde ingresa el agua hacia un deposito llamado cámara de sifonaje, en cuyo interior existe un flotador, el cual al recibir una cierta cantidad de precipitación (10 mm) provoca una sifonada hacia un colector que esta en la parte inferior del instrumento. Este ciclo se va repitiendo hasta que el periodo de lluvia termina. El flotador tiene incorporado un pequeño brazo con un plumón de tinta, el cual, grafica las variaciones de precipitación en una banda registradora.
