Efi ciencia energética en el espacio público

(Aplicación al parque Los Molinos)

TRABAJO DE TITULACIÓN.

AUTOR: Urdiales Chacón, Miguel Alejandro

DIRECTOR: Aguirre Maldonado, Eduardo Bladimir. Arq

LOJA - ECUADOR

(2)

APROBACIÓN DEL DIRECTOR DE TRABAJO DE TITULACIÓN

Arquitecto.

Eduardo Bladimir Aguirre Maldonado

DOCENTE DE LA TITULACIÓN

De mi consideración:

El presente trabajo de ﬁ n de titulación: “Efi ciencia energética en el espacio público (Aplicación al parque los Molinos)” realizado por Urdiales Chacón Miguel Alejandro ha sido orientado y revisado durante su ejecución, por cuanto se aprueba la presentación del mismo.

Loja, Mayo del 2015

____________________________________

(3)

DECLARACIÓN DE AUTORÍA Y CESIÓN DE DERECHOS

“Yo Miguel Alejandro Urdiales Chacón declaro ser autor del presente trabajo de titulación:

Efi ciencia energética en el espacio público (Aplicación al parque los Molinos) de la titulación de Arquitectura, siendo Eduardo Bladimir Aguirre Maldonado director del presente trabajo; y eximo expresamente a la Universidad Técnica Particular de Loja y a sus representantes legales de posibles reclamos o acciones legales. Además certiﬁ co que las ideas, conceptos, procedimientos y resultados vertidos en el presente trabajo investigativo, son de mi exclusiva responsabilidad.

Adicionalmente declaro conocer y aceptar la disposición del Art. 88 del Estatuto Orgánico de la Universidad Técnica Particular de Loja que en su parte pertinente textualmente dice: “Forman parte del patrimonio de la Universidad la propiedad intelectual de investigaciones, trabajos cientíﬁ cos o técnicos y tesis de grado o trabajos de titulación que se realicen con el apoyo ﬁ nanciero, académico o institucional (operativo) de la Universidad”

________________________________

Miguel Alejandro Urdiales Chacón

(4)

DEDICATORIA

(5)

AGRADECIMIENTO

(6)

ÍNDICE DE CONTENIDOS

PORTADA I

APROBACIÓN DEL DIRECTOR DEL TRABAJO DE FIN DE TITULACIÓN II

DECLARACIÓN DE AUTORÍA Y CESIÓN DE DERECHOS III

DEDICATORIA IV

AGRADECIMIENTO V

ÍNDICE DE CONTENIDOS VI

RESUMEN EJECUTIVO 1

ABSTRACT 2

INTRODUCCIÓN 3

PROBLEMÁTICA 5

JUSTIFICACIÓN 6

OBJETIVOS 7

HIPÓTESIS 7

METODOLOGÍA 7

CAPITULO 1 – Determinación del espacio público para la aplicación del estudio de la efi ciencia energética

1.1 Análisis de espacios públicos en la zona de 1er orden de la ciudad de Loja

1.1.1 Introducción 9

1.1.2 Metodología de valoración del espacio 10

1.1.3 Matriz de valoración del espacio público 11

1.1.4 Determinación del espacio público de estudio 15

1.2 Parque Los Molinos

1.2.1 Información y características 16

1.2.2 Criterio del ciudadano acerca del espacio público Los Molinos 17

1.2.3 Dimensión 1 18

1.2.7 Análisis de los datos de la encuesta 20

1.3 Análisis urbano y social del espacio

1.3.1 Agrupar o dispersar 21

1.3.2 Integrar o segregar 22

1.3.3 Concentración 23

1.3.4 Recorridos 24

1.4 Análisis de consumo y efi ciencia energética

1.4.1 Consumo real 25

1.4.2 Tipología de lámpara 26

1.4.3 Tipología de luminaria 26

1.4.4 Nivel de iluminación 26

(7)

1.4.6 Resultado del estudio energético 27 1.5 Teorías tecnológicas

1.5.1 Ecología Urbana 28

1.5.2 Una ciudad sostenible con atractivos espacios públicos abiertos 29 1.5.3 El uso de la tecnología para fomentar la inteligencia y la 29

innovación colectiva.

1.6 Casos análogos

1.6.1 Tres espacios públicos se iluminan con las pisadas de los peatones 30 1.6.2 Arquitectos Energy Carousel Dordrecht / Ecosistema Urbano 32

1.6.3 Parada de bus alimentada con energía solar 35

1.6.4 Gimnasio sustentable – The Green heart 36

1.7 Conclusiones capitulares 38

CAPITULO 2 – Estudio y selección de energías renovables.

2.1 Introducción 44

2.2 Energía solar fotovoltaica 45

3.2.1 El efecto fotovoltaico 45

2.2.2 Módulos fotovoltaicos 45

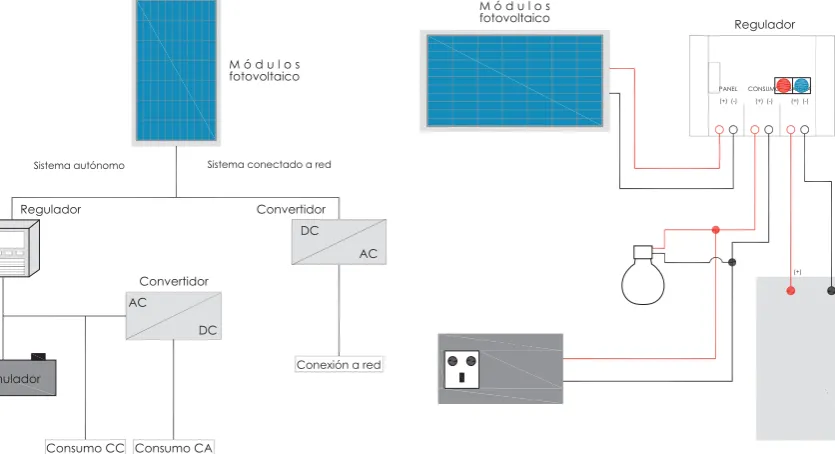

2.2.3 Función de un módulo fotovoltaico 46

2.2.4 Estudio solar 48

2.2.5 Estudio de Incidencia Solar 48

2.2.6 Valores acumulativos 49

2.2.7 Valores promedio diario 49

2.2.8 Valores promedio por hora 50

2.2.9 Valores pico 50

2.2.10 Cálculo de exposición solar diaria 51

2.2.11 Cálculo de exposición solar mensual 52

2.2.12 Estudio de factibilidad técnica del sistema de energía solar 53

2.3 Energía humana

2.3.1 Introducción 54

2.3.2 Características 55

2.3.3 Tipos de energía humana 55

2.3.4 Aplicaciones de energía humana 56

2.4 Tecnología LED 57

2.4.1 Comparativa de iluminación 58

(8)

CAPITULO 3 Propuesta de intervención del parque Los Molinos

3.1 Introducción 61

3.2 Propuesta general 62

3.2.1 Las trazas 62

3.2.2 Los puntos de atracción 63

3.2.3 Tres espacios 64

3.3 Espacios verdes 65

3.3.1 Módulos de césped 65

3.3.3 Colocación de módulos de césped 66

3.3.4 Características y beneﬁ cios del sistema 68

3.4 Pavimentos 69

3.4.1 Módulos de piso 69

3.4.2 Colocación de pavimento 70

3.4.3 Características y beneﬁ cios del sistema 73

3.5 Mobiliario urbano 74

3.5.1 Sitios para sentarse 74

3.5.2 Mobiliario urbano - bancas 76

3.5.3 Juegos interactivos 78

3.5.4 Tipo de juegos interactivos 80

3.5.6 Justiﬁ cación de diseño del mobiliario 82

3.6 Infraestructura energética

3.6.1 Sistema de iluminación a través de tecnología LED 84

3.6.2 Estudio fotométrico 85

3.6.3 Diseño de iluminación 89

3.6.4 Características y beneﬁ cios del sistema LED 90

3.6.5 Propuesta de energía solar fotovoltaica 92

3.6.6 Cálculo de paneles fotovoltaicos 93

3.6.7 Características y beneﬁ cios del sistema fotovoltaico 94

3.6.8 Propuesta de gimnasio sustentable 95

3.6.9 Elemento de protección y cobertura 96

3.6.10 Dinamos de energía cinética 97

3.6.11 Equipos de gimnasio sustentable 98

3.6.12 Dimensionamiento de la energía 101

3.7 Estudio de rentabilidad económica 102

3.7.1 Tiempo de retorno del capital 103

3.7.2 Flujo de caja económico 104

3.7.3 Presupuesto ﬁ nal del proyecto de intervención 105

3.7.4 Mantenimiento anual 107

3.8 Comprobación de la hipótesis 108

3.8.1 Mejoramiento de los índices de consumo y eﬁ ciencia energética 108 3.8.2 Incorporación de fuentes de energías renovables en el parque 109

3.8.3 Factibilidad económica 109

CONCLUSIONES CAPITULARES 110

RECOMENDACIONES 111

BIBLIOGRAFÍA 112

(9)

RESUMEN

Mediante una metodología de trabajo se intenta resolver una problemática puntual; el mejoramiento de los índices de consumo y eﬁ ciencia energética en el espacio público, a partir de esta pauta se busca soluciones integrales mediante principios de diseño sostenible, contemplando aspectos como ahorro energético, optimización de recursos, además de una mayor vinculación entre tecnología y economía.

Se busca que se desarrollen espacios públicos sostenibles, es decir no depender de energías convencionales, además que se generen niveles adecuados de iluminación en benefi cio del uso continuo del espacio para las distintas actividades ciudadanas, por lo tanto se plantearán sistemas para generar energías renovables, a la vez un sistema de iluminación efi ciente, apuntando hacia la efi ciencia energética.

Debido a que inﬂ uye en nuestras vidas el ambiente donde se desarrollan todas nuestras actividades cotidianas, y su importancia como espacios colectivos, debido a ello existe la necesidad de actuar sobre el espacio público con el ﬁ n de generar cambios sostenibles en el territorio urbano de la ciudad de Loja.

(10)

EXECUTIVE SUMMARY

Using a methodology paper attempts to solve a point problem; improving consumption rates and energy efﬁ ciency in public space, from this pattern solutions are sought through sustainable design principles, contemplating aspects such as energy savings, optimization of resources, and greater linkage between technology and economy.

It is intended that public spaces to develop sustainable, that is not dependent on conventional energy sources, in addition to adequate levels of illumination are generated for the benefi t of continued use of the space for various civic activities, therefore systems will be raised to generate renewable energy, while an effi cient lighting, pointing towards energy effi ciency.

Because our lives inﬂ uences the environment in which all our daily activities, and its importance as collective spaces are developed because of this there is a need to act on public space in order to generate sustainable changes in urban territory of the city Loja.

(11)

INTRODUCCIÓN

El espacio público está conformado por varios componentes físicos, ya sea mobiliario ur-bano, espacios verdes, pavimentos, iluminación entre otros. Y la conjugación de estos elementos descritos inﬂ uyen en la percepción del ciudadano desarrollándose un criterio acerca de la calidad del espacio.

Las soluciones urbanas en la ciudad de Loja deberían apuntar a la sostenibilidad, pro-moviendo el uso racional de la energía como eje central en la planiﬁ cación del territorio urbano. Tomando en cuenta aspectos como el uso de energías renovables y optimización de recursos energéticos que posibiliten una mayor vinculación entre tecnología, ambiente y economía.

Por lo tanto está la disposición de intervenir el espacio público enfocado en mejorar los índices de consumo energético y las condiciones lumínicas del entorno urbano, ya que en lo contemporáneo de la ciudad, los individuos están más relacionados con la creciente tendencia de la tecnología y la incorporación de la comunicación, lo que podría generar un incremento de la demanda energética en el espacio urbano, y esta dependencia deberá ser amortizada mediante estrategias energéticas (producción de energías renovables y optimización de recursos energéticos).

(12)

PROBLEMÁTICA

Los espacios públicos en la ciudad de Loja en la actualidad están desvalorizados los diferentes elementos que los conforman y las funciones del espacio han quedado obsoletas, y esta problemática se maniﬁ esta en dos circunstancias:

En el aspecto social, las funciones asignadas del espacio no guardan relación con las actividades del colectivo, por lo tanto la falta de condiciones físicas adecuadas en el espacio para la generación de las distintas actividades ciudadanas (activas, pasivas e interactivas), repercute en la percepción del ciudadano, deﬁ niendo como deﬁ ciente la calidad del espacio público ocasionando la sensación de inseguridad y otros criterios.

Y en lo urbano se han generado espacios residuales y subutilizados debido a la conﬁ guración del espacio exterior de forma aleatoria, e inﬂ uenciado por la desvalorización de los elementos físicos del espacio (mobiliario urbano, pavimentos, espacios verdes, iluminación, etc.) Y si no existen propuestas coherentes con el contexto, repercute en la mala utilización de recursos, tiempo y energía.

El tema de los espacios públicos es una investigación extensa que conlleva dar soluciones mediatas e inmediatas a los diferentes componentes del entorno urbano. Por razones de estudio se aplica la investigación para intervenir en la infraestructura energética, buscando mejorar los índices de consumo energético y las condiciones lumínicas en el espacio urbano mediante el estudio de la eﬁ ciencia energética.

Por lo tanto en este trabajo se ha realizado una selección de 17 espacios públicos que forman parte de la zona de primer orden de la ciudad, de lo cual se desprende el siguiente dato; el índice de consumo energético promedio en un parque es de 14374.06W/día por lo tanto este valor se intentará contrarrestar previo al estudio y determinación de un sitio de intervención, razón por la cual se busca el uso racional de la energía en la planiﬁ cación del entorno urbano.

__________________________________

(13)

JUSTIFICACIÓN

La justiﬁ cación de este estudio en la zona de 1er orden de la ciudad el punto se debe a que existe concentración de toda la infraestructura pública, equipamientos y la generación de la vida urbana en núcleos centrales de la ciudad de Loja.

El estudio de la efi ciencia energética es un conjunto de acciones que permiten optimizar la relación entre la cantidad de energía consumida y los recursos energéticos obtenidos en el espacio urbano. Esto se puede conseguir mediante la aplicación de sistemas para la generación de energía renovables y la implementación de un sistema de iluminación efi ciente en función de contrarrestar el consumo energético en el espacio, con la fi nalidad de generar el uso racional de la energía en el medio público optimizando el aprovechamiento de los recursos energéticos y tecnológicos en benefi cio del entorno urbano.

Además radica en demostrar cómo a partir de una metodología adecuada se puede determinar una relación entre el diseño urbano y la eﬁ ciencia energética en los espacios públicos, considerando aspectos tecnológicos, económicos y ecológicos.

A través del componente de la tecnología, se busca que se convierta en una herramienta de solución precisa que permita optimizar los recursos energéticos y brindar los niveles de confort lumínico adecuados que mejoren la calidad física del espacio público.

Cabe indicar que las soluciones tecnológicas tienen varios campos de estudio en beneﬁ cio del aspecto arquitectónico y urbano, un tema extenso es la ecología urbana que está relacionada con el modelo de ciudad sostenible y donde existen varias líneas de investigación tales como, movilidad sostenible, que implica el desarrollo de una movilidad democratizada y donde no exista la dependencia de energías fósiles.

Existe la línea del metabolismo urbano que está relacionado con el tema del manejo eﬁ ciente de los ﬂ ujos de materiales, agua y energía, que constituyen el soporte de cualquier sistema urbano para mantener su organización y evitar la contaminación de los recursos.

(14)

OBJETIVOS GENERAL:

Intervenir el espacio público mediante estrategias de ahorro y optimización de recursos energéticos para la generación de espacios urbanos sostenibles enfocado desde el estudio de la eﬁ ciencia energética.

ESPECIFICOS:

• Analizar los elementos físicos de los espacios públicos, seleccionando un sitio de intervención previo a un diagnóstico para determinar los elementos que deban ser mejorados del espacio.

• Determinar los elementos de sostenibilidad para mejorar la infraestructura energética en el espacio público a través de la línea de intervención de la eﬁ ciencia energética

• Realizar la propuesta de fuentes de energías renovables, para intervenir el espacio público enfocado en los parámetros de consumo y uso eﬁ ciente de la energía.

HIPÓTESIS

Se mejorará la infraestructura energética en el espacio público mediante el estudio de la eﬁ -ciencia energética incorporando el uso de energías renovables y un sistema de iluminación eﬁ ciente para generar un espacio urbano sostenible.

METODOLOGÍA Determinación de la metodología

La investigación se desarrollará bajo el método analítico y sintético, mediante el cual se parte de lo general y se llega a lo particular determinando la información y se estructuran las ideas acerca del tema que se estudia.

Primero se aplicará una matriz de valoración a los espacios públicos de forma general, eva-luando los elementos físicos de los espacios y calculando los índices de consumo energético para determinar un sitio de aplicación de la eﬁ ciencia energética. Posterior al caso de estudio se realiza un análisis bajo dos parámetros: el análisis urbano mediante la aplicación de teorías sociales previo a un diagnóstico desarrollado en base a un modelo de encuesta enfocado a la percepción del ciudadano acerca del espacio público. El otro parámetro es el análisis de consumo y eﬁ ciencia energética, además de estudiar los casos análogos enfocados a la he-rramienta de la tecnología.

Segundo se estudiarán las posibles fuentes de energías renovables que tienen relación con el aspecto energético y tecnológico que se aplicarán a la propuesta, determinando la factibilidad técnica mediante análisis y simulaciones.
