Línea Base del Reglamento Técnico de Etiquetado – RETIQ con el Fin de Utilizar la Energía de Manera Eficiente en Equipos de Uso Final

Texto completo

(1)Línea Base del Reglamento Técnico de Etiquetado – RETIQ con el fin de Utilizar la Energía de manera Eficiente en Equipos de Uso Final. Línea Base del Reglamento Técnico de Etiquetado – RETIQ con el fin de Utilizar la Energía de manera Eficiente en Equipos de Uso Final Juan David Durán Suárez Cód. 20082007042. Director Interno: Ing. M.Sc. Diana Stella García Miranda Director Externo: Ing. José Miguel Acosta Suárez. Universidad Distrital Francisco José de Caldas Facultad de Ingeniería Bogotá D.C 2017. 1.

(2) 2 Resumen En Colombia, y en el mundo en general, el alto consumo de energía genera grandes cantidades de CO2 que conducen consigo el deterioro de la capa de ozono acarreando graves consecuencias para el medio ambiente tales como el calentamiento global y el cambio climático.. Con las actuales políticas para fomentar la preservación del medio ambiente y mediante la creación de programas que estimulen el uso racional de la energía, se busca incentivar la gestión eficiente de la energía ya que es evidente la relación entre el deterioro del medio ambiente y el consumo energético.. A raíz de esto, surge el Reglamento Técnico de Etiquetado (RETIQ) aplicado a equipos de uso final. Mediante el etiquetado, se presta ayuda al usuario final para que éste tenga información comparable de las características generales de los equipos, lo cual le permitirá seleccionar entre equipos que le ofrecen las mismas prestaciones, pero más eficientes.. El documento tiene como finalidad presentar el estado actual de la introducción del etiquetado energético en equipos de uso final, tales como refrigeradores, lavadoras de ropa o acondicionadores de aire en el mercado colombiano. Además, generar distintos indicadores con el fin de evaluar las características de algunos productos objeto RETIQ..

(3) 3 Tabla de Contenido. Capítulo I: Objetivos. ........................................................................................................ 10 Objetivo Principal. ........................................................................................................ 10 Objetivos Específicos.................................................................................................... 10 Capítulo II: Marco Referencial. ........................................................................................ 11 Antecedentes. ................................................................................................................ 11 Justificación .................................................................................................................. 16 Definiciones. ............................................................................................................. 21 Capítulo III: RETIQ .......................................................................................................... 25 Reglamento Técnico de Etiquetado. ............................................................................. 25 Refrigeración Doméstica y Comercial. ..................................................................... 29 Acondicionadores de Aire para Recintos y de Aire Unitarios. ................................. 30 Balasto Electromagnéticos y Electrónicos. ............................................................... 31 Motores Monofásicos y Trifásicos de Inducción (Jaula de Ardilla a 60 Hz). .......... 32 Lavadoras (Automáticas, Semiautomáticas y Manuales). ........................................ 33 Calentadores de Agua Eléctricos (Tipo Acumulador) y Calentadores de Agua a Gas (Tipo Acumulador y Tipo Paso). .......................................................................................... 34 Gasodomésticos para la Cocción de Alimentos. ....................................................... 35 Metodología para la Implementación del Reglamento Técnico de Etiquetado. ........... 36 Reglamentación......................................................................................................... 39 Normalización ........................................................................................................... 39 Certificación de la Conformidad ............................................................................... 39 Inspección y Control ................................................................................................. 40.

(4) 4 Potencial Ahorro en Colombia con la inclusión Tecnología Eficiente ......................... 41 Barreras a la promoción de la eficiencia energética ..................................................... 42 Capítulo IV: Descripción de los Resultados Alcanzados en la Pasantía .......................... 44 Capítulo V: Análisis de Resultados .................................................................................. 46 Línea Base de la Implementación del Reglamento Técnico de Etiquetado. ................. 46 Metodología utilizada para la elaboración de la línea base. ..................................... 46 Modificaciones al Reglamento Técnico de Etiquetado. ........................................... 47 Capacidad de la Red de Laboratorios ....................................................................... 49 Estado Actual del Etiquetado .................................................................................... 52 Herramientas de Promoción del Etiquetado ............................................................. 86 Capítulo VI: Impactos y Alcances del Trabajo de Grado ................................................. 88 Capítulo VII: Evaluación y Cumplimiento de los Objetivos ............................................ 89 Capítulo VIII: Conclusiones ............................................................................................. 90 Apéndice I: Marcas y Modelos identificados en el mercado Colombiano. ...................... 93 Refrigeración................................................................................................................. 93 Lavadoras de Ropa ........................................................................................................ 97 Acondicionadores de Aire........................................................................................... 101 Referencias ...................................................................................................................... 104.

(5) 5 Lista de Tablas.. Tabla 1. Identificación de Tecnologías de Uso Final por Sector de alcance RETIQ. (Ministerio de Minas y Energía, 2010) ......................................................................................... 26 Tabla 2. Entes del Sector Público con la Función que Desempeñan. (Ministerio de Minas y Energía/UPME, 2016)................................................................................................................ 38 Tabla 3. Entes del Sector Privado que participan en la Implementación del RETIQ. (Ministerio de Minas y Energía/UPME, 2016) ............................................................................. 38 Tabla 4. Modificaciones del RETIQ en la Resolución 4 0947. ........................................ 48 Tabla 5. Ciudades y Puntos de venta visitados. ................................................................ 53 Tabla 6. Relación de área vs capacidad de enfriamiento. ................................................. 81 Tabla 7. Capacidades de enfriamiento para distintas áreas. .............................................. 82.

(6) 6 Lista de Figuras.. Figura 1. Consumo Energético Colombiano BECO 2015. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016) ...................................................................... 17 Figura 2. Distribución de consumo de energía final en Colombia. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016) ........................................................ 18 Figura 3. Usos de la Energía Eléctrica en el Sector Industrial. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016) ........................................................ 19 Figura 4. Usos de la Electricidad en el Sector Terciario. (Ministerio de Minas y Energía Unidad de Planeación Minero Energética., 2016) ........................................................................ 20 Figura 5. Consumo de Energía en el Sector Residencial. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016) ...................................................................... 20 Figura 6. Información que debe portar la Etiqueta Energética. (Ministerio de Minas y Energía/UPME, 2016)................................................................................................................... 26 Figura 7. Equipos Etiquetados el 31 de Agosto de 2016. (Ministerio de Minas y Energía/UPME, 2016)................................................................................................................... 27 Figura 8. Equipos Etiquetados el 31 de Agosto de 2017. (Ministerio de Minas y Energía/UPME, 2016)................................................................................................................... 28 Figura 9. Etiqueta Energética para Refrigeración Doméstica (izq) y Comercial (der). (Ministerio de Minas y Energía, 2015) ......................................................................................... 30 Figura 10. Etiqueta de Aire Acondicionado para Recinto (izq.) y Unitario (der.). (Ministerio de Minas y Energía, 2015) ......................................................................................... 31.

(7) 7 Figura 11. Etiqueta dispuesta en Balastos Electromagnéticos y Electrónicos. (Ministerio de Minas y Energía, 2015) ............................................................................................................ 32 Figura 12. Etiqueta ejemplo para Motores Monofásicos (izq.) y Trifásicos (der.). (Ministerio de Minas y Energía, 2015) ......................................................................................... 33 Figura 13. Etiqueta para Lavadora Automática. (Ministerio de Minas y Energía, 2015) . 34 Figura 14. Etiquetas ejemplo para Calentador de Agua a Gas de Tipo Acumulador (izq.) y Calentador Eléctrico tipo Almacenamiento (der.). (Ministerio de Minas y Energía, 2015) ......... 35 Figura 15. Etiqueta para Gasodomésticos. (Ministerio de Minas y Energía, 2015) ......... 36 Figura 16. Esquema Subsistema Nacional de Calidad. (Ministerio de Comercio Industria y Turismo., s.f.) ............................................................................................................................. 37 Figura 17. Introducción de Tecnología Eficiente. (MinMinas, 2015) ............................. 42 Figura 18. Barreras a la Promoción de la Eficiencia Energética. (UPME, 2014)............ 43 Figura 19. Red de Laboratorios distribuido por Actividad. (PNUD, 2015) .................... 49 Figura 20. Potencial de Laboratorios que podrían realizar pruebas o ensayos para equipos del RETIQ. (PNUD, 2015) ........................................................................................................... 50 Figura 21. Participación según el tipo de refrigeración. ................................................... 54 Figura 22. Etiquetado en Refrigeración Doméstica. ......................................................... 54 Figura 23. Disposición de la etiqueta energética en Refrigeración Doméstica. ............... 55 Figura 24. Distribución de Clase energética en los modelos de Refrigeración Doméstica. ....................................................................................................................................................... 56 Figura 25. Distribución de clase energética en equipos de Refrigeración Doméstica. ..... 57 Figura 26. Distribución de clases climáticas..................................................................... 58 Figura 27. Capacidad de Refrigeración clase tropical. ..................................................... 59.

(8) 8 Figura 28. Capacidad de Refrigeración clase subtropical ................................................. 60 Figura 29. Etiquetado en lavadoras de ropa. ..................................................................... 61 Figura 30. Disposición de etiqueta energética en Lavadoras de ropa. .............................. 61 Figura 31. Distribución de modelos por Clase energética en Lavadoras de ropa. ............ 62 Figura 32. Distribución según clase energética en Lavadoras de ropa automáticas. ........ 63 Figura 33. Distribución según clase energética en Lavadoras de ropa semiautomáticas . 64 Figura 34. Capacidad de lavado en lavadoras automáticas tipo impulsor. ....................... 65 Figura 35. Capacidad volumétrica por Kg de ropa en lavadora automáticas tipo impulsor. ....................................................................................................................................................... 66 Figura 36. Consumo de agua por Kg de ropa en lavadoras automáticas de tipo impulsor. ....................................................................................................................................................... 67 Figura 37. Comparación de Capacidad de Lavado. .......................................................... 68 Figura 38. Comparación de Capacidad Volumétrica. ....................................................... 68 Figura 39. Capacidad de lavado en lavadoras automáticas de tipo agitador. ................... 69 Figura 40. Capacidad volumétrica por Kg de ropa en lavadora automáticas de tipo agitador. ........................................................................................................................................ 69 Figura 41. Consumo de agua por Kg de ropa en lavadoras automáticas de tipo agitador. 70 Figura 42. Capacidad de lavado en lavadoras automáticas de tipo tambor. ..................... 71 Figura 43. Capacidad volumétrica por Kg de ropa en lavadora automáticas de tipo tambor. .......................................................................................................................................... 72 Figura 44. Consumo de agua por Kg de ropa en lavadoras automáticas de tipo tambor. . 72 Figura 45. Capacidad de lavado en lavadoras semiautomáticas de tipo impulsor. ........... 73.

(9) 9 Figura 46. Capacidad volumétrica por Kg de ropa en lavadoras semiautomáticas de tipo impulsor. ....................................................................................................................................... 74 Figura 47. Consumo de agua por Kg de ropa en lavadoras semiautomáticas de tipo impulsor. ....................................................................................................................................... 74 Figura 48. Consumo de Energía de Lavadoras en su vida útil.......................................... 75 Figura 49. Consumo de Agua de Lavadoras en su vida útil. ............................................ 76 Figura 50. Cantidad de ropa lavada en su vida útil. .......................................................... 76 Figura 51. Etiquetado en acondicionadores de aire. ......................................................... 78 Figura 52. Disposición de la etiqueta energética en acondicionadores de aire. ................ 78 Figura 53. Distribución de modelos por Clase energética de acondicionadores de aire... 79 Figura 54. Distribución según clase energética en acondicionadores de aire. .................. 79 Figura 55. Capacidad de Enfriamiento por unidad de área. .............................................. 85 Figura 56. Consumo de Energía Eléctrica por unidad de área. ......................................... 86.

(10) 10 Capítulo I: Objetivos. Objetivo Principal. Plantear una línea base de la implementación del Reglamento de Etiquetado Energético con base en una metodología apropiada para utilizar la energía de manera eficiente en equipos de uso final.. Objetivos Específicos. . Realizar una metodología para la implementación del Reglamento Técnico de Etiquetado con fines de uso racional y eficiente de la energía.. . Identificar comentarios relevantes de las partes implicadas con respecto al RETIQ, con el fin de profundizar en detalles en los cuales hay incertidumbre..

(11) 11 Capítulo II: Marco Referencial. Antecedentes. El etiquetado energético se presenta por primera vez en Francia ya que fue la primera en aplicar normativa y realizar la implementación de la etiqueta en el año 1966, y una década después también lo adoptarían Alemania, Rusia, Estados Unidos y Canadá. No fue sino hasta el año 1992 que la Unión Europea colocaría la etiqueta energética en los electrodomésticos, con este movimiento los productores de equipos de uso final se vieron en la necesidad de mejorar sustancialmente las prestaciones del consumo energético en sus equipos. Debido a esto, la normatividad se ha modificado varias ocasiones para incluir mayores rangos de eficiencia. La Legislación Europea estableció en el 2011 que la etiqueta energética es requerida en todos los aparatos relacionados con la energía. Las actuales políticas europeas están dirigidas para mejorar la eficiencia sustituyendo reglamentos de eficiencia mínima por compromisos voluntarios con los fabricantes. (UPME, 2001). En lo que respecta al continente Asiático, los países con mayor nivel de eficiencia energética son China y Japón, cuya normatividad está fundamentada bajo las normas MEPS que son las normas mínimas de eficiencia energética, además Japón y Taiwán acogieron la etiqueta Energy Star, o países como India y Rusia que tienen buenas prácticas en cuanto a eficiencia energética con el fin de lograr una reducción en emisiones de gases de efecto invernadero. (MinMinas/ UPME / GEF / PNUD, 2014). En Latinoamérica, Brasil fue el líder en etiquetado energético en 1984, allí se utiliza dos sellos distintivos, el primero denominado sello de eficiencia se determina la categoría del.

(12) 12 producto y en el otro denominado sello de desempeño que indica el nivel mínimo de eficiencia. Ya en los años 90 Colombia, Perú, Venezuela, Chile y Argentina se dieron las primeras iniciativas. (MinMinas/ UPME / GEF / PNUD, 2014). Ya en Norteamérica, los Estados Unidos y Canadá inician en la década del 70, aunque no es sino hasta el año 1992 que Canadá establece una normatividad del etiquetado energético junto a México, en cuanto a los Estados Unidos en el año 1975 se decreta el uso del etiquetado energético, pero este entra en vigor en 1980 con el nombre de guía Sobre Consumo de Energía. (UPME, 2001) (MinMinas/ UPME / GEF / PNUD, 2014). Actualmente en los Estados Unidos no es obligatorio el etiquetado energético en equipos de uso final, pero los productores de estos equipos tienen que sacar al mercado aparatos con un nivel mínimo de eficiencia que deben cumplir, con el distintivo de Energy Star. (MinMinas/ UPME / GEF / PNUD, 2014). En la actualidad países como Alemania, Italia y Francia son los países líderes en lo que respecta al etiquetado energético.. El gobierno colombiano ha aprobado una serie de normas y regulaciones cuyo enfoque es la eficiencia energética siendo el RETIQ el último en aprobarse y entrar en vigencia.. De este modo, con el fin de incentivar la eficiencia energética, en el año 2001 el Gobierno Colombiano expone la ley 697 o ley URE (sobre el uso racional de la energía) definida.

(13) 13 como “el aprovechamiento óptimo de la energía en todas y cada una de las cadenas energéticas, desde la selección de la fuente energética, su producción, transformación, transporte, distribución y consumo incluyendo su reutilización cuando sea posible, buscando en todas y cada una de las actividades, de la cadena el desarrollo sostenible”, así se declaró de interés público la eficiencia y el uso racional de la energía e inicia a generar conciencia en la población colombiana con el fin de promover y de garantizar el abastecimiento de energía y la promoción de fuentes no convencionales de energía. Sin embargo, no fue sino hasta con el Decreto 3683 del 2003 que se reglamentó la ley 697.. Entre tanto la CREG “Comisión de Regulación de Energía y Gas” expidió la Resolución 097 del año 2000, en la cual se definen las pautas para el diseño, normalización y uso eficiente de equipos y aparatos eléctricos y la exigencia de la etiqueta URE.. Luego, la UPME y el ICONTEC desarrollaron las Normas Técnicas Colombianas y se da inicio al Programa CONOCE “Programa Colombiano de Normalización, Acreditación, Certificación y Etiquetado de Equipos de Uso Final de Energía”, que promovía el etiquetado voluntario y establece una estrategia para permitir dinamizar el mercado con la inclusión de tecnologías eficientes a través de la competencia entre fabricantes, con la inclusión de una etiqueta informativa del desempeño del equipo permitiendo a los usuarios estar debidamente informados.. Posteriormente el decreto 2501 de 2007, por el cual se asignó la función de realizar el reglamento técnico de etiquetado de eficiencia energética de equipos de uso final y la mejora de.

(14) 14 eficiencia energética en sistemas de alumbrado público y semaforización al Ministerio de Minas y Energía, al Ministerio de Vivienda, Ciudad y Territorio y al Ministerio de Ambiente y Desarrollo Sostenible.. A continuación, fue la Resolución 181331 de 2009, mejor conocida como RETILAP (Reglamento Técnico de Iluminación y Alumbrado Público), la cual fue expedida para garantizar la eficiencia lumínica en los distintos sistemas de iluminación.. En seguida la Resolución 180919 de 2010, donde el Ministerio de Minas y Energía establece el primer plan de acción 2010-2015 para implementar el Programa de Uso Racional de la Energía y demás Formas de Energía no Convencionales (PROURE), y de éste modo consolidar el uso racional de la energía y generar condiciones de información, económicas, técnicas y regulatorias.. Luego, la ley 1715 de 2014 “Por medio de la cual se regula la integración de las energías renovables no convencionales al sistema eléctrico nacional”, en el capítulo 1 “Disposiciones Generales” artículo 6 numeral 1-C y capítulo 5 “Del desarrollo y promoción de la gestión eficiente de energía” artículo 26-C que busca. promover la expedición de una normativa. adecuada del etiquetado energético, además del uso y desarrollo de fuentes no convencionales de energía con el fin de promover el desarrollo económico sostenible. (Congreso de la República de Colombia, 2014).

(15) 15 Finalmente, el Ministerio de Minas y Energía establece el Reglamento Técnico de Etiquetado – RETIQ, mediante la resolución 4 1012 de 2015, siendo paralelamente desarrollado con el proyecto de cooperación internacional GEF/PNUD/COL 76979 “Normalización y Etiquetado de Eficiencia Energética para Colombia”, el cual es ejecutado por la UPME, que permite fortalecer las capacidades nacionales y a su vez divulgar conocimientos y alcances del etiquetado energético obligatorio en el país.. El RETIQ es la norma que rige el etiquetado en eficiencia energética en Colombia para fomentar el uso racional y eficiente de la energía, que establece el uso obligatorio de etiquetas con información suficiente sobre el consumo e indicador de desempeño en distintos equipos de uso final comercializados en el país, que tienen como fuente de alimentación la energía eléctrica y el gas combustible, tales como equipos de aire acondicionado, equipos de refrigeración, balastros electrónicos y electromagnéticos, equipos de cocción a gas, motores monofásicos y trifásicos, lavadoras y calentadores de agua. (Ministerio de Minas y Energía, 2015). De este modo, el RETIQ tiene como finalidad incentivar la eficiencia energética basada en el uso racional de las fuentes de energía. La etiqueta de eficiencia energética, también conocida como etiqueta URE, está orientada a generar conciencia global para minimizar el impacto en el ambiente debido al calentamiento global, para de esta forma mitigar la emisión de gases de efecto invernadero y a su vez reducir costos de operación de los equipos de uso final. El etiquetado energético busca ofrecer al usuario suficiente información que le permita comparar la eficiencia de equipos con características similares y de esta forma elegir el más eficiente. (Ministerio de Minas y Energía, 2015).

(16) 16 Justificación Ante los evidentes problemas medioambientales causados por las altas emisiones de CO2, resulta indispensable para los distintos gobiernos a nivel mundial tener buenas prácticas en el consumo de energía, con el fin de hacer un uso racional y eficiente de la energía. Por lo anterior surge el concepto de eficiencia energética, la cual busca generar seguridad del suministro energético mediante la incorporación de tecnologías más eficientes y buenos hábitos de consumo por parte del usuario final, buscando la preservación del medio ambiente.. Aplicando la eficiencia energética y el ahorro energético que esta conlleva, se percibirá una reducción en la huella de carbono, además, ayudar a la balanza comercial o aspectos sociales, entre otros, y se podrá tener en cuenta como una estrategia para el desarrollo sostenible.. A partir de esto, el etiquetado energético surge como una herramienta para ayudar a reducir los niveles de gases de efecto invernadero mediante la eficiencia energética en equipos de uso final. Para el año 2013, un total de 81 países a nivel mundial ya empleaban normativas para la aplicación del etiquetado energético.. En Colombia es indudable la necesidad de instaurar medidas que apoyen la eficiencia energética, tales como el RETIQ, ya que según el balance energético colombiano (BECO), la proporción de energía útil y pérdidas en la matriz energética nacional correspondió a un 48% y un 52% respectivamente. La energía útil y las pérdidas que se presentan corresponden al recurso energético que se explota en las actividades primarias, secundarias y terciarias, entre los que se encuentran el carbón, el gas natural o la electricidad, entre otros. Las pérdidas que se presentaron.

(17) 17 tuvieron un costo estimado de 4700 millones de dólares al año, por esto es necesario incentivar el uso racional y eficiente de la energía ya que además se espera que la demanda de energía del país entre 2015 y 2028 tenga un incremento del 31%. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016). En la figura 1 se aprecia el consumo de energía final, destacando la energía útil y las pérdidas que se dan por sector en Colombia.. Figura 1. Consumo Energético Colombiano BECO 2015. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016). A continuación, en la figura 2 se muestra la distribución de energía final en Colombia, donde destacan por encima del resto el sector de transporte, el industrial y el residencial..

(18) 18. Figura 2. Distribución de consumo de energía final en Colombia. (Ministerio de Minas y Energía Unidad de Planeación Minero Energética., 2016). Aunque los sectores de transporte, industrial y residencial son los que más energía final consumen, el sector terciario (comercial, público y de servicios) que representa un poco más del 5%, también ofrece grandes oportunidades para ser mejorado a través de la eficiencia energética para disminuir su consumo final teniendo influencia principalmente en entidades públicas, alumbrado público y el segmento comercial. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016). Para el sector industrial el consumo de electricidad representa el 17% tanto en energía comprada de la red, como en la energía generada por sistemas de auto y cogeneración. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016).

(19) 19. Figura 3. Usos de la Energía Eléctrica en el Sector Industrial. (Ministerio de Minas y Energía Unidad de Planeación Minero Energética., 2016). En la figura 3 se muestra la participación de los usos que se le da a la electricidad en el sector industrial, partiendo de la figura, es evidente que la fuerza motriz es la que mayor participación tiene con un 76%, por lo que intervenir el sector aplicando la eficiencia energética sería muy importante para disminuir las pérdidas que se generan en este sector. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016). En cuanto al sector terciario, este es el que mayor participación en las últimas décadas, actualmente constituye cerca del 60% del PIB nacional. A pesar de que es el sector con mayor crecimiento, únicamente consume cerca del 7% de la energía final del país según el balance energético colombiano del 2014. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016).

(20) 20. Figura 4. Usos de la Electricidad en el Sector Terciario. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016). En la figura 4 se muestran los principales usos que se le dan a la electricidad en el sector terciario, siendo la iluminación, el aire acondicionado y la refrigeración los que mayor participación tienen.. Ya en el sector residencial, los usos que representan mayor consumo de energía son la cocción, iluminación y refrigeración, tal como se muestra en la figura 5.. Figura 5. Consumo de Energía en el Sector Residencial. (Ministerio de Minas y Energía - Unidad de Planeación Minero Energética., 2016).

(21) 21 Es evidente que en cada uno de los sectores enunciados previamente (Industrial, Residencial y terciario) surge la posibilidad de implementar medidas para incrementar la eficiencia en cuanto a la utilización del recurso energético en equipos de uso final.. Definiciones. Energía. Este concepto está relacionado con la capacidad que se tiene para realizar un trabajo. Existen diferentes tipos de energía tales como la energía eléctrica, esta es la fuente de alimentación de los electrodomésticos o aparatos de cocción, los cuales también utilizan otras fuentes de energía y se realiza un proceso de conversión de la misma, tal como el gas que puede ser transformado en forma de calor. El uso inadecuado de la energía afecta directamente la eficiencia energética en los hogares.. Eficiencia Energética. Se puede definir como la relación existente entre la energía que es utilizada y la que es aprovechada, de este modo, con una mayor eficiencia se busca reducir la cantidad de energía que consumen equipos de uso final proporcionando las mismas prestaciones. Con la eficiencia energética se busca reducir la demanda de recursos fósiles para de este modo minimizar las emisiones de gases de efecto invernadero y disminuir el impacto que tiene la huella de carbono sobre el planeta, además de reducción de costos en las industrias para aumentar la competitividad de estas y contribuir a la preservación del medio ambiente basados en estrategias adecuadas. (Ministerio de Minas y Energía/UPME, 2016).

(22) 22 Uso Eficiente de la Energía. Es el uso que se la da a la energía de forma adecuada mediante buenas prácticas en el consumo de energía para de esta forma obtener una mayor eficiencia energética sin importar el tipo de proceso que se lleve a cabo en medio de cualquier actividad de transformación, distribución o consumo de la energía, siempre teniendo presente la normatividad vigente para respetar el medio ambiente.. Desarrollo Sostenible. Definido “como la satisfacción de las necesidades de la generación presente sin comprometer la capacidad de las generaciones futuras para satisfacer sus propias necesidades” (Nuestro futuro común de 1987, Comisión Mundial sobre el Medio Ambiente y el Desarrollo). El desarrollo sostenible tiene como pilares el crecimiento económico, la elevación de la calidad de vida y el bienestar social, siempre respetando el medio ambiente y el espacio de las futuras generaciones.. Consumo Energético. El consumo energético está dado por el empleo total de energía en un sistema de distintos tipos de cargas, donde se tiene en cuenta la potencia que consume cada carga, con el tiempo de uso de las mismas, las posibles variaciones de estos factores pueden afectar la eficiencia energética de la totalidad de la instalación..

(23) 23 Etiquetado Energético. Mediante el etiquetado energético se busca que el mercado de electrodomésticos, gasodomésticos, entre otros, sea más competitivo y a través de la competitividad permitir al consumidor tener acceso a equipos de uso final más eficientes, de esta forma, con la etiqueta, permitir al usuario tener información suficiente para proceder a la elección del equipo que a su consideración le convenga más. El etiquetado tiene varios beneficios, entre los que destacan la protección al consumidor proporcionando información suficiente para tomar la decisión más conveniente, cuidado al medio ambiente al usar equipos más eficientes y se crea conciencia para hacer uso eficiente de la energía. (Ministerio de Minas y Energía/UPME, 2016). Huella de Carbono. La huella de carbono es un indicador que cuantifica el impacto que generan los gases de efecto invernadero en el medio ambiente con las distintas actividades que emiten dichos gases, esta huella además de tener en cuenta el CO2, también tiene en cuenta otros gases que aportan en el calentamiento global, y permite a una empresa o a un país conocer su contribución frente al inconveniente ambiental del cambio climático, su unidad de medida es CO2 eq. (Uribe, 2014). Negavatio. La energía del negavatio es la cantidad de energía que se obtiene como resultado de la gestión y uso eficiente de la energía eléctrica. El negavatio es una unidad de potencia la cual representa la energía ahorrada por unidad de tiempo, es decir la potencia no usada en algún tipo de proceso. Ésta unidad de medida, por el momento, no puede ser medida con presición ya que sólo es posible calcularlo utilizando la serie temporal del consumo de energía. (EcuRed, 2016).

(24) 24. Reglamento Técnico Documento en el que se establecen las características de un producto o los procesos y métodos de producción con ellas relacionados, con inclusión de las disposiciones administrativas aplicables, y cuya observancia es obligatoria. (Ministerio de Comercio Industria y Turismo., s.f.).

(25) 25 Capítulo III: RETIQ Reglamento Técnico de Etiquetado. El Ministerio de Minas y Energía a través de la resolución 4 1012 del 18 de Septiembre de 2015, “Por la cual se expide el Reglamento Técnico de Etiquetado – RETIQ, con fines de Uso Racional de Energía aplicable a algunos equipos de uso final de energía eléctrica y gas combustible, para su comercialización y uso en Colombia”, da a disposición una serie de requisitos donde fabricantes, así como importadores y comercializadores “deben asegurar la idoneidad y seguridad de los bienes y servicios que ofrezca o pongan en el mercado, así como la calidad ofrecida (Ley 1480 de 2011 –art.6)”.. Lo anterior, con el fin de incentivar buenas prácticas en el consumo de energía, además de promover en el mercado nacional el uso de equipos más eficientes energéticamente, y de éste modo ayudar a mitigar los gases de efecto invernadero que traen consigo los procesos de generación y transformación de la energía. (Ministerio de Minas y Energía/UPME, 2016). De esta forma, se precisa que el RETIQ es el Reglamento Técnico de Etiquetado mediante el cual una serie de equipos específicos de uso final ya sean electrodomésticos o gasodomésticos, deben portar la etiqueta de eficiencia energética que va a estar dispuesta de tal forma que sea visible para el usuario final, y se expondrá información relevante del aparato, tales como el consumo del equipo, características del mismo, el indicador de desempeño energético y la clasificación del equipo, entre otros, la cual dependerá del equipo en particular, tal y como se evidencia en la figura 6..

(26) 26. Figura 6. Información que debe portar la Etiqueta Energética. (Ministerio de Minas y Energía/UPME, 2016). Para definir el alcance del RETIQ, el PROURE en el plan de acción 2010-2015 genera una matriz de uso final por sector, en la cual se identifican dispositivos de uso final de baja eficiencia con margen de mejora. En la tabla 1 se muestran los equipos para los que en principio se debe aplicar el etiquetado energético. (Ministerio de Minas y Energía, 2010). Tabla 1. Identificación de Tecnologías de Uso Final por Sector de alcance RETIQ. (Ministerio de Minas y Energía, 2010).

(27) 27 Los equipos de uso final para los cuales el reglamento tiene alcance y para los que en primera instancia deberá ser de obligatorio portar la etiqueta energética, a no ser que hayan sido fabricados antes del 31 de Agosto del 2016 son, (Ministerio de Minas y Energía, 2015) : Refrigeradores Domésticos. -. Lavadoras de Ropa.. -. Aires Acondicionados (con capacidad de enfriamiento menor a 10.540 W).. -. Balastos Electrónicos y Electromagnéticos.. -. Motores industriales monofásicos y trifásicos.. En la figura 7 se muestran los equipos de uso final que a partir del 31 de agosto del 2016 deben portar la etiqueta energética.. Figura 7. Equipos Etiquetados el 31 de Agosto de 2016. (Ministerio de Minas y Energía/UPME, 2016). -. En segunda instancia, y tal como lo establecía el RETIQ previo a modificación, a partir del 31 de Agosto del 2017 deberían portar la etiqueta los siguientes equipos de uso final, (Ministerio de Minas y Energía, 2015):.

(28) 28 -. Refrigeradores de uso comercial.. -. Aires Acondicionados (con capacidad de enfriamiento entre 10.540 W y 17.580 W).. -. Equipos de Cocción a Gas.. -. Calentador a Gas (de paso o acumulación) y Calentador Eléctrico (de acumulación).. En la figura 8 se muestran algunos de éstos equipos de uso final.. Figura 8. Equipos Etiquetados el 31 de Agosto de 2017. (Ministerio de Minas y Energía/UPME, 2016). Sin embargo, el Ministerio de Minas y Energía a través de la Resolución 40234 de marzo de 2017, modifica las fechas y especifica aquellos equipos que tendrán excepción de portar la etiqueta de eficiencia energética, los cuales son: -. Refrigeración comercial que sean fabricados o importados antes del 31 de Agosto del 2017.. -. Calentadores de agua, equipos de cocción y acondicionadores de aire con capacidad de enfriamiento desde 10.540 hasta 17.580 W fabricados importados antes del 01 de Abril de 2018..

(29) 29 Esto quiere decir que aquellos de los equipos enunciados anteriormente que sean fabricados a partir de las fechas descritas deben portar la etiqueta de eficiencia energética.. Refrigeración Doméstica y Comercial. La refrigeración doméstica, estará representada por rangos de eficiencia que van de la letra A hasta la G, siendo la letra A la que representa mayor eficiencia y la G la de más baja eficiencia, además, está clasificada según la clase climática, la cual, está establecida por unos rangos de temperatura ambiente para los que el refrigerador va a operar de manera correcta. Las clases climáticas son, (Ministerio de Minas y Energía, 2015): - Templada extendida (SN) opera de forma correcta entre 10 y 32 °C. - Templada (N) que opera correctamente entre 16 y 32 °C. - Subtropical (ST) de 16 a 38 °C. - Tropical (T) de 16 a 43°C.. Es importante identificar las clases climáticas en los refrigeradores ya que el clima en Colombia es muy variado debido a su geografía, por ello, las altas temperaturas en distintas poblaciones de departamentos como Atlántico, Magdalena o la Guajira, entre otros, se hace indispensable el uso de refrigeradores de clase climática tropical para su correcta operación.. El reglamento aplica para los refrigeradores, refrigeradores – congeladores domésticos y cerrados de uso comercial con un volumen de almacenamiento menor o igual a 1104 litros y para congeladores domésticos de 850 litros. (Ministerio de Minas y Energía, 2015).

(30) 30 En la figura 9 se aprecia las características que va a portar la etiqueta energética en equipos de refrigeración, en este caso de uso doméstico.. Figura 9. Etiqueta Energética para Refrigeración Doméstica (izq) y Comercial (der). (Ministerio de Minas y Energía, 2015). Para la refrigeración comercial, el RETIQ establece un tiempo no superior a 2 años a partir de la entrada en vigencia del reglamento para establecer los rangos de eficiencia.. Acondicionadores de Aire para Recintos y de Aire Unitarios. Para el caso particular de aires acondicionados unitarios y para recintos, estarán representados entre los rangos de eficiencia de la A hasta la E. Los aires acondicionados para recintos con capacidades de enfriamiento inferiores a 10540w, deberán exhibir la etiqueta desde el 31 de Agosto de 2016 y acondicionadores de aire tipo unitario con capacidades de enfriamiento entre 10540 W hasta 17580 W deberán portar la etiqueta de eficiencia energética el 01 de Abril de 2018. Se determinó un uso de 132 horas mensuales en las pruebas para obtener la clase energética. (Ministerio de Minas y Energía, 2015).

(31) 31 En la figura 10, se puede apreciar la etiqueta energética que será dispuesta en dos tipos de acondicionadores de aire.. Figura 10. Etiqueta de Aire Acondicionado para Recinto (izq.) y Unitario (der.). (Ministerio de Minas y Energía, 2015). Balasto Electromagnéticos y Electrónicos. Para balastos, en el RETIQ no se especifican rangos y será aplicable a aquellos cuya potencia nominal igual o superior a 15 vatios. Se da un tiempo no superior a 3 años para establecer los rangos de eficiencia energética en éstos equipos a partir de la entrada en vigencia del reglamento, es importante destacar que la rotulación que deberán llevar los balastos es la demarcación estipulada en el RETILAP. (Ministerio de Minas y Energía, 2015). A continuación, en la figura 11 se aprecia la rotulación que portarán los balastos hasta que se cumpla el tiempo estipulado en el Reglamento Técnico de Etiquetado..

(32) 32. Figura 11. Etiqueta dispuesta en Balastos Electromagnéticos y Electrónicos. (Ministerio de Minas y Energía, 2015). Motores Monofásicos y Trifásicos de Inducción (Jaula de Ardilla a 60 Hz). En cuanto a los motores monofásicos y trifásicos, el rotulo que portarán tendrá los rangos de clasificación entre A y E, además de portar esta etiqueta, deberá portar las placas de rotulado establecidas en el RETIE. Los motores que se incluyen son aquellos utilizados en bombas, motorreductores, motoventiladores y compresores.. En la figura 12 se muestra la etiqueta ejemplo que portarán los motores monofásicos y trifásicos..

(33) 33. Figura 12. Etiqueta ejemplo para Motores Monofásicos (izq.) y Trifásicos (der.). (Ministerio de Minas y Energía, 2015). Lavadoras (Automáticas, Semiautomáticas y Manuales). Los rangos de eficiencia energética estipulados para lavadoras automáticas están entre la A y la D, mientras para lavadoras del tipo semi-automáticas y manuales están determinados de la A hasta la E, se establece que mensualmente se realizan 14 ciclos mensuales. (Ministerio de Minas y Energía, 2015). Lo anterior, debido a que las lavadoras automáticas para obtener la clase energética se tiene en cuenta la capacidad de carga consumo de energía por ciclo (L/kWh/ciclo), en cuanto a las lavadoras semiautomáticas y manuales la clase energética se establece en relación al consumo de energía anual y la capacidad de ropa a lavar en kg. (Ministerio de Minas y Energía, 2015).

(34) 34 En la figura 13 se ejemplifica la etiqueta de eficiencia energética que portará las lavadoras de tipo automático.. Figura 13. Etiqueta para Lavadora Automática. (Ministerio de Minas y Energía, 2015). Calentadores de Agua Eléctricos (Tipo Acumulador) y Calentadores de Agua a Gas (Tipo Acumulador y Tipo Paso). En relación a calentadores de agua eléctricos tipo acumulador los rangos partirán de A hasta F para calentadores de hasta 12 kW y calentadores de agua a gas tipo acumulador con consumo calorífico nominal inferior o igual a 150 kW (sobre poder calorífico inferior). Para calentadores de agua tipo paso continuo de consumo calorífico inferior a 45 kW, los rangos de eficiencia están dados de A hasta E. (Ministerio de Minas y Energía, 2015). En la figura 14 se aprecia el rótulo que portarán los calentadores de agua a gas tipo acumulador con sus respectivas características..

(35) 35. Figura 14. Etiquetas ejemplo para Calentador de Agua a Gas de Tipo Acumulador (izq.) y Calentador Eléctrico tipo Almacenamiento (der.). (Ministerio de Minas y Energía, 2015). Gasodomésticos para la Cocción de Alimentos. El último equipo de uso final que enuncia el RETIQ, son equipos de cocción de alimentos, aquellos que dispongan de quemadores en la mesa de trabajo, los rangos de eficiencia que aplican para equipos estos gasodomésticos están estipulados en los rangos A hasta E. Entre los equipos de cocción se encuentran cocinas, estufas, parrillas, hornos y similares que trabajen con gas combustible y sus quemadores tengan consumo calorífico inferior a 4,2 kW. (Ministerio de Minas y Energía, 2015). En la figura 15 se muestra la etiqueta de eficiencia energética ejemplo para un gasodoméstico..

(36) 36. Figura 15. Etiqueta para Gasodomésticos. (Ministerio de Minas y Energía, 2015). Realizando de manera correcta lo estipulado por el Reglamento Técnico de Etiquetado, de tal modo que los equipos de uso final porten de forma adecuada el rotulado de eficiencia energética, el usuario final tendrá suficiente información de los productos para poder elegir el que mejor se acomode a sus necesidades.. Metodología para la Implementación del Reglamento Técnico de Etiquetado. Para la correcta implementación del Reglamento Técnico de Etiquetado, se involucran distintos actores gubernamentales, usando la infraestructura de la calidad, constituida por el Subsistema Nacional de Calidad – SICAL. (Ministerio de Minas y Energía/UPME, 2016). Los objetivos del Subsistema Nacional de Calidad son facilitar el comercio e incrementar la competitividad, así como ofrecer al consumidor garantías e información, proteger la vida la salud y el medio ambiente y promover el mayor desarrollo de la ciencia y la tecnología mediante el fortalecimiento de actividades de expedición de reglamentos técnicos, normalización,.

(37) 37 acreditación, designación, evaluación de la conformidad y metrología. (Organismo Nacional de Acreditación., 2011). Figura 16. Esquema Subsistema Nacional de Calidad. (Ministerio de Comercio Industria y Turismo., s.f.). En la figura 16 se observa el esquema de competencias del Subsistema Nacional de Calidad con los principales actores y sus respectivas funciones para la correcta implementación del RETIQ.. Los organismos involucrados en el proyecto para la implementación del RETIQ incluyen la participación del sector público, así como del sector privado. En la tabla 2 se enuncian los entes del sector público más relevantes que participan en el proyecto junto con la función principal que desempeñan..

(38) 38. ORGANISMO Ministerio de Minas y Energía (MINMINAS). Ministerio de Comercio, Industria y Turismo (MINCIT). Ministerio de Ambiente y Desarrollo Sostenible (MADS). Unidad de Planeación Minero Energética (UPME). Superintendencia de Industria y Comercio (SIC). Dirección de Impuestos y Aduana Nacional (DIAN). Instituto Nacional de Metrología (INM). Servicio Nacional de Aprendizaje (SENA).. SECTOR PÚBLICO FUNCIÓN Regulador del Reglamento de Etiquetado de Eficiencia Energética. Dirigir el Sistema Nacional de Normalización, Acreditación, Certificación y Metrología”, (Decreto 3257 de 2008). Encargado del seguimiento al impacto medioambiental. Encargada del seguimiento a la oferta y demanda de energía y acompañamiento para la implementación del RETIQ. Se encarga de supervisar y controlar el cumplimiento de los reglamentos técnicos tales como el RETIQ. Realiza el seguimiento al cumplimiento de obligaciones aduaneras y operaciones de comercio internacional relacionadas con el RETIQ. Efectúa el control de procesos metrológicos asociados al etiquetado. Encargado de la formación de talento humano para el trabajo (tiene como función ofrecer capacitaciones a la fuerza de ventas y técnicos relacionados con el etiquetado).. Tabla 2. Entes del Sector Público con la Función que Desempeñan. (Ministerio de Minas y Energía/UPME, 2016). Los entes que conforman el sector privado y tienen participación activa en la implementación del RETIQ se enuncian en la tabla 3. SECTOR PRIVADO Asociación Nacional de Empresarios de Colombia (ANDI). Productores y Comercializadores afiliados a la Asociación Profesional Colombiana de Acondicionamiento de Aire, Ventilación y Refrigeración (ACAIRE). Organismo Nacional de Acreditación (ONAC). Productores y Comercializadores afiliados a la Federación Nacional de Comerciantes (FENALCO). Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC). Productores y Comercializadores afiliados a la Asociación de Electrodomésticos de Colombia (ASODELCO). Organismos de certificación de conformidad. Laboratorios de Prueba. Instituciones Académicas y de Investigación. Tabla 3. Entes del Sector Privado que participan en la Implementación del RETIQ. (Ministerio de Minas y Energía/UPME, 2016).

(39) 39 Reglamentación El ente encargado de la respectiva reglamentación es el Gobierno Nacional que a través del Ministerio de Minas y Energía, asume la responsabilidad de realizar el reglamento respectivo para el etiquetado por medio del RETIQ, además tiene bajo su compromiso la operatividad de normas o leyes que enmarcan los propósitos del etiquetado. (MinMinas/UPME/GEF/PNUD, 2016). Una vez el reglamento esté terminado, se procede a dar una notificación internacional a la Organización Mundial del Comercio con el fin de dar a conocer el Reglamento Técnico a los países miembros y éstos presenten sus observaciones o comentarios pertinentes. La notificación internacional es un requisito para que el reglamento pueda ser exigible posteriormente. (Ministerio de Comercio Industria y Turismo., s.f.). Normalización A través del ICONTEC, el cual realiza un acompañamiento para la estructuración de normas técnicas nacionales, algunas para sustentar el etiquetado, y provee las normas de carácter internacional necesarias para mejorar procesos asociados a la implementación de este. (MinMinas/UPME/GEF/PNUD, 2016) Certificación de la Conformidad Cada dispositivo o equipo de uso final para el que aplique el RETIQ, debe portar la etiqueta energética con las características establecidas en el reglamento, para esto, se debe generar una certificación de conformidad la cual deberá estar a cargo de laboratorios de ensayos.

(40) 40 y de los organismos de certificación. Los laboratorios realizan distintas pruebas y ensayos necesarios para determinar el desempeño energético real de los equipos de uso final para los que aplica el reglamento, estos laboratorios deben estar certificados por el Organismo Nacional de Acreditación – ONAC. En cuanto a los organismos de certificación, estos deberán evaluar los resultados de las pruebas que se realizan en los laboratorios y demás requisitos del producto. (MinMinas/UPME/GEF/PNUD, 2016). Actualmente en Colombia existen dos (2) organismos de certificación, antes de que éstos estuvieran acreditados, tenían que realizar la demostración de conformidad con el reglamento a través de la declaración de proveedor como una medida temporal, es mediante el Organismo Nacional de Acreditación – ONAC, el cual deberá “reconocer la competencia técnica de organismos evaluadores de la conformidad para certificar el cumplimiento del producto, según los requisitos establecidos en el RETIQ”. (MinMinas/UPME/GEF/PNUD, 2016) Inspección y Control Con el fin de realizar la certificación de equipos de uso final, se debe cumplir una serie de parámetros, a los cuales se les debe hacer un debido seguimiento por parte de unos entes de inspección y control. (MinMinas/UPME/GEF/PNUD, 2016). Estos organismos son: Superintendencia de Industria y Comercio – SIC Vigila y regula a productores, comercializadores y certificadores de productos que establece el RETIQ. En caso de incumplimiento tiene la función de sancionar a los organismos.

(41) 41 de certificación e inspección y a los entes que presten el servicio de evaluación de conformidad. (MinMinas/UPME/GEF/PNUD, 2016). Dirección de Impuestos y Aduanas Nacionales – DIAN Vigila la entrada al país de equipos importados, le corresponde la revisión documental del registro o licencia de importación, así como física de acuerdo a la aplicación de perfiles de riesgo. (MinMinas/UPME/GEF/PNUD, 2016). Alcaldías Deben realizar actividades de vigilancia y control en los comercios locales, equivalentes a. las. funciones. que. ejerce. la. Superintendencia. de. Industria. y. Comercio.. (MinMinas/UPME/GEF/PNUD, 2016). Potencial Ahorro en Colombia con la inclusión Tecnología Eficiente Con la inclusión de la etiqueta de eficiencia energética en equipos de uso final, se espera que para los próximos 10 años se evite la instalación de una planta de generación de energía equivalente a 1200 MW en el país. La instalación y puesta en operación de los negavatios, estará determinada por la compra y uso de equipos eficientes. (López Pineda, 2016).

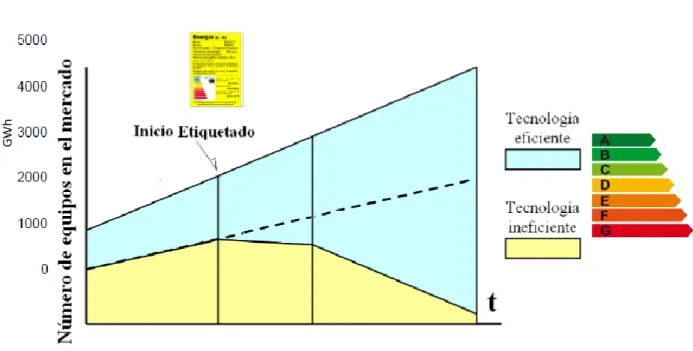

(42) 42. Figura 17. Introducción de Tecnología Eficiente. (MinMinas, 2015). Con el RETIQ, se espera que la compra de equipos de uso final eficientes se incentive disminuyendo considerablemente el uso de tecnología ineficiente por parte del consumidor. En la figura 17 se muestra una proyección del crecimiento de tecnología eficiente en el mercado con la inclusión del RETIQ.. Barreras a la promoción de la eficiencia energética En Colombia, según un estudio de la Unidad de Planeación Minero Energética – UPME, se encontraron una serie de barreras para el desarrollo de actividades referentes a la eficiencia energética, las cuales se aprecian en la figura 18..

(43) 43. Figura 18. Barreras a la Promoción de la Eficiencia Energética. (UPME, 2014). En el “Plan de Acción Indicativo de Eficiencia Energética 2016-2021”, la restricción de equipos ineficientes no la ven necesaria, ya que se toma como referencia la experiencia europea, la cual progresivamente indujo a los a usuarios a adquirir equipos de mayor desempeño energético. Sin embargo, las barreras presentadas en la figura 18, llevan a pensar si la restricción de equipos ineficientes es o no necesaria debido a que la comunidad latinoamericana y la europea son muy diferentes..

(44) 44 Capítulo IV: Descripción de los Resultados Alcanzados en la Pasantía Con la base de datos compilada, se evidenció que el etiquetado en refrigeración doméstica se encuentra avanzando de la forma esperada, sin embargo, hay ciudades como Barranquilla que presenta altas temperaturas y existen refrigeradores de clase climática subtropical lo que afecta el rendimiento del equipo, por lo anterior es recomendable que en poblaciones de climas cálidos se comercien neveras de clase climática tropical. También se espera que se empiecen a comerciar equipos de refrigeración de clase energética A ya que la mayor presencia en el mercado la tiene la clase climática B.. En cuanto a lavadoras de ropa, aunque el etiquetado está avanzando, aún hay equipos que no portan la etiqueta energética. Tras examinar indicadores propuestos en el documento con el fin de analizar el rendimiento de los equipos, se logró determinar que hay una marca que puede estar aplicando de forma errónea el método para determinar los rangos de eficiencia que se propone en el reglamento. Por otro lado, el RETIQ para determinar los rangos de la clase energética en lavadoras automáticas utiliza los parámetros de capacidad volumétrica y consumo de energía en un ciclo, en cambio en lavadoras semiautomáticas y manuales la clase se determina con el consumo de energía anual y la capacidad de ropa a lavar en kg, por lo que se propone modificar los parámetros de clasificación de lavadoras automáticas y tener en cuenta la cantidad de ropa a lavar.. El etiquetado de equipos acondicionadores de aire se encuentra muy bajo ya que solo el 23% de los equipos portan la etiqueta energética, además, de los equipos etiquetado la clase energética E son los que mayor presencia tienen en el mercado, por lo que es indispensable que.

(45) 45 se empiecen a comercializar acondicionadores de aire más eficientes. También, es importante agilizar el proceso delegado al ICONTEC de establecer áreas a acondicionar para determinadas capacidades de enfriamiento, para que de ésta forma el usuario final puede elegir el equipo que mejor se acomode a sus necesidades..

(46) 46 Capítulo V: Análisis de Resultados Línea Base de la Implementación del Reglamento Técnico de Etiquetado. Metodología utilizada para la elaboración de la línea base. Para realizar la línea base y de esta forma determinar el grado de implementación del RETIQ se siguió la siguiente metodología. 1. A partir de los comentarios recibidos en el Ministerio de Minas y Energía por parte de algunos de los entes participantes en la implementación del RETIQ, el Ministerio expide una serie de resoluciones en donde se realizan algunas modificaciones al reglamento. Con esto se pretende enunciar las modificaciones más relevantes a la fecha. 2. Determinar cuál era el potencial de la red de laboratorios previo a la entrada del RETIQ, y la capacidad actual de los mismos. Además, conocer cuántos laboratorios se encuentran acreditados por el ONAC, y cuáles son los equipos a los que se les puede realizar las pruebas de ensayo. 3. Mediante registro fotográfico y contenido online, formar una base de datos consistente para proceder a su análisis. 4.. A partir de la base de datos, determinar el estado actual de la implementación del reglamento en algunos equipos de objeto RETIQ.. 5. Proponer indicadores para evaluar las características de los equipos..

(47) 47 Modificaciones al Reglamento Técnico de Etiquetado. Una vez expedido el Reglamento Técnico de Etiquetado – RETIQ, y en atención a una serie de comentarios recibidos por parte de distintos fabricantes o importadores, el Ministerio de Minas y Energía a través de la resolución 4 0656 “Por la cual se modifica el Anexo General de la Resolución 41012 del 18 de septiembre de 2015 Reglamento Técnico de Etiquetado –RETIQ” modifica el literal f, del numeral 3.2 “Exclusiones” del RETIQ con el fin de facilitar las gestiones comerciales de las partes interesadas.. También, expide la resolución 40947 “Por la cual se derogan y suspenden temporalmente algunos requisitos del anexo general de la Resolución 41012 del 18 de septiembre de 2015 “Reglamento Técnico de Etiquetado – RETIQ”. Las modificaciones más relevantes para plantear la línea base que se propone en el presente documento se presentan en la tabla 4..

(48) 48. Tabla 4. Modificaciones del RETIQ en la Resolución 4 0947.. Luego el 24 de Marzo del año 2017 se expide la resolución 40234 “Por la cual se modifican y aclaran algunas excepciones y requisitos generales para la aplicación del Anexo General de la Resolución 4 1012 del 18 de septiembre de 2015 Reglamento Técnico de Etiquetado – RETIQ.”. En ésta resolución se establecen nuevas fechas para hacer exigible el etiquetado, ampliando el tiempo para que porten la etiqueta los equipos que se mencionan a continuación. -. Acondicionadores de aire unitarios.. -. Calentadores de agua eléctricos de tipo acumulador.. -. Calentadores de agua eléctricos de tipo acumulador..

(49) 49 -. Calentadores de agua a gas de tipo acumulador y tipo paso.. -. Gasodomésticos para la cocción de alimentos.. Para los equipos mencionados previamente, la nueva fecha para que el RETIQ sea aplicable será a partir del 01 de abril de 2018. Además, se suspende los requisitos de etiquetado hasta la misma fecha para motores monofásicos y trifásicos, del tipo sumergible, de uso exclusivo en sistemas de bombeo.. Capacidad de la Red de Laboratorios Previo a la entrada del Reglamento Técnico de Etiquetado, la Unidad de Planeación Minero Energética – UMPME y el Programa de las Naciones Unidas para el Desarrollo – PNUD realizó un estudio para determinar el potencial de la red de laboratorios, tanto de calibración como de ensayo en Colombia, para de éste modo comprobar la capacidad del país para hacer frente a la inclusión del RETIQ.. Figura 19. Red de Laboratorios distribuido por Actividad. (PNUD, 2015).

(50) 50 En la figura 19 se evidencia que son 44 el potencial de red de laboratorios de ensayo y calibración identificados para hacer frente al RETIQ, donde, el 50% son laboratorios de ensayo, el 45% laboratorios de calibración y el 5% son laboratorios que entre sus funciones realizan las actividades de ensayo y calibración a la vez.. La cantidad de laboratorios distribuidos por el tipo de prueba o ensayo para determinar la eficiencia energética de equipos de objeto RETIQ se muestra en la figura 20, además están calificados con niveles alto, medio o bajo que permiten establecer el estado actual de los laboratorios para realizar pruebas o ensayos, siendo alto el mejor calificativo, lo que implicaría un tiempo corto para lograr la acreditación, medio para lograr la certificación a mediano plazo y bajo que implica un largo tiempo para acreditarse.. Figura 20. Potencial de Laboratorios que podrían realizar pruebas o ensayos para equipos del RETIQ. (PNUD, 2015).

(51) 51 Actualmente, existen un total de 10 laboratorios con ensayos acreditados por el ONAC que pueden realizar las distintas pruebas a equipos objeto RETIQ.. Los equipos a los que se les puede realizar pruebas de ensayo por parte de laboratorios acreditados se enuncian a continuación.  Acondicionadores de aire para recintos y unidades terminales compactas.  Acondicionadores de aire unitarios.  Refrigeradores y congeladores de uso doméstico.  Balastos de tipo electromagnético y electrónico para iluminación.  Calentadores de agua a gas, tipo acumulador.  Calentadores de agua a gas, tipo paso.  Gasodomésticos para la cocción de alimentos.. De lo anterior, es evidente que aún existen equipos de objeto RETIQ que no cuentan con laboratorios de ensayo acreditados para realizar las pruebas tales como: . Refrigeradores y congeladores de uso comercial.. . Motores eléctricos monofásicos de corriente alterna.. . Motores trifásicos de inducción tipo jaula de ardilla para 60 Hz.. . Calentadores de agua eléctricos, tipo acumulador..

(52) 52 Estado Actual del Etiquetado Para evaluar el estado actual del etiquetado energético en equipos de uso final, se realizó una base de datos a través de un registro fotográfico facilitado por la Dirección de Energía Eléctrica del Ministerio de Minas y Energía. Se siguieron los siguientes pasos: -. Visitas a distintas ciudades del territorio Colombiano por parte del personal del Ministerio de Minas y Energía.. -. Toma de fotografías a equipos de uso final de alcance RETIQ exhibidos al público con y sin etiqueta, en grandes superficies y algunos locales comerciales especializados en la venta de electrodomésticos.. -. Elaboración de la base de datos con información relevante a partir del registro fotográfico, para analizar el estado actual del etiquetado, y además extraer algunos indicadores de interés de los equipos que se usaron en el estudio.. Los equipos que se tuvieron en consideración para el estudio fueron los siguientes: -. Acondicionadores de Aire.. -. Equipos de Refrigeración (Doméstica y Comercial).. -. Equipos de Lavado de Ropa.. El registro fotográfico de equipos se realizó en 17 ciudades del territorio colombiano y en cada una de ellas se visitó un determinado número de tiendas. En la tabla 5 se muestran las ciudades y la cantidad de tiendas visitadas..

(53) 53. Ciudad. Puntos de venta visitados. Barranquilla. 5. Cartagena. 6. Cali. 10. Medellín. 9. Bogotá. 6. Maicao. 5. Riohacha. 6. Ipiales. 8. Pasto. 10. Buenaventura Cúcuta. 7 13. Villavicencio. 9. Neiva. 6. Montería. 6. Pereira. 3. Popayán. 8. Armenia 6 Tabla 5. Ciudades y Puntos de venta visitados.. Refrigeración. Etiquetado Para el estudio se tuvo en consideración los equipos de refrigeración representados por refrigeradores domésticos y por refrigeradores de uso comercial, aunque éstos últimos no tienen obligatoriedad de portar la etiqueta de eficiencia energética en la fecha que se realizó el levantamiento fotográfico..

(54) 54. Figura 21. Participación según el tipo de refrigeración.. En la figura 21 se muestra los resultados obtenidos respecto a refrigeración (doméstica y comercial), se encontró que la mayoría de los equipos exhibidos al público en el mercado colombiano, lo posee la refrigeración doméstica con un 84% y la refrigeración comercial cuenta con un 16%.. Dando enfoque a la refrigeración doméstica, se puede estimar el porcentaje de los equipos que se encuentran etiquetados.. Figura 22. Etiquetado en Refrigeración Doméstica..

(55) 55 Partiendo de la figura 22, se evidencia que la introducción del etiquetado energético en equipos de refrigeración doméstica y exhibidos al público, un 62% porta la etiqueta, por el contrario un 38% de los equipos de refrigeración no la porta, esto debido a que dichos equipos probablemente fueron importados o fabricados antes del 31 de Agosto del 2016, por lo cual no es de obligatorio cumplimiento el que porten la etiqueta de eficiencia energética.. Aunque un importante número de equipos tiene dispuesta la etiqueta de eficiencia energética, durante el levantamiento se evidenció que no todos los refrigeradores portaban la etiqueta en conformidad con el RETIQ.. Figura 23. Disposición de la etiqueta energética en Refrigeración Doméstica.. De la figura 23, se obtiene que los equipos de refrigeración doméstica con etiqueta corresponden al 62% de los equipos, de los cuales, el 58% se encuentra conforme al RETIQ, sin embargo, el 4% restante de estos equipos no cumplían por distintas razones..

(56) 56 En algunos casos, la etiqueta se encontraba cubierta por objetos dispuestos por los comerciantes, por lo que el usuario final no podría tener acceso a la información contenida en dicha etiqueta, además, en otros casos, la etiqueta energética colombiana estaba acompañada de la etiqueta extranjera o, por el contrario, solo se encontraba dispuesta la etiqueta extranjera. De lo anterior, las etiquetas extranjeras pueden ocasionar que el usuario final se confunda, dado que dichas etiquetas manejan distintos rangos para clasificar la eficiencia energética respecto a los rangos que se manejan en Colombia, razón por la cual el RETIQ sólo permite la exhibición en equipos de uso final de la etiqueta colombiana.. Distribución de modelos por clase energética. En refrigeradores de uso doméstico y comercial, se encontraron un total de 186 modelos diferentes que se encuentran etiquetados, de éstos se realiza la distribución según la clase energética a la que pertenezcan.. Figura 24. Distribución de Clase energética en los modelos de Refrigeración Doméstica.. En el mercado colombiano, de los 186 modelos censados, actualmente el 50% de los equipos pertenecen a la clase energética B, mientras que solo un 38% es de la clase A. La.

(57) 57 situación presentada evidencia que ya sea por costos de fabricación u otros parámetros, los fabricantes están produciendo una mayor cantidad de equipos de clase energética B respecto a la clase energética A que es más eficiente, se espera que ésta tendencia cambie dando entrada a equipos más eficientes.. Distribución por la clase energética – Refrigeración Doméstica. A continuación, para determinar la clase de desempeño energético con mayor participación en el mercado de refrigeración se procede a evaluar la clase presente en cada etiqueta de los refrigeradores de uso doméstico.. Figura 25. Distribución de clase energética en equipos de Refrigeración Doméstica.. En la figura 25, de los refrigeradores domésticos con etiqueta visible, se evidenció que la mayoría de productos exhibidos al público poseen la clase de rendimiento energético B con un 71% de participación, luego con un 26% la clase de desempeño A y refrigeradores de clase C con un 3%. Para ésta estadística, se ignoró equipos que portaban la etiqueta debido a que fue imposible identificar la clase de desempeño energético a la que pertenecían..
