Evaluación técnica y económica del proyecto de riego ejecutado por Agro Rural en el caserío de Carrapalday Chico Julcán La Libertad 2019

Texto completo

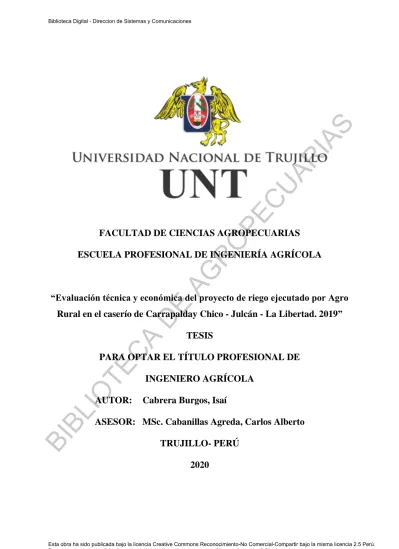

(1)PE. CU AR IA. S. Biblioteca Digital - Direccion de Sistemas y Comunicaciones. RO. FACULTAD DE CIENCIAS AGROPECUARIAS. AG. ESCUELA PROFESIONAL DE INGENIERÍA AGRÍCOLA. DE. “Evaluación técnica y económica del proyecto de riego ejecutado por Agro. CA. Rural en el caserío de Carrapalday Chico - Julcán - La Libertad. 2019” TESIS. BL IO TE. PARA OPTAR EL TÍTULO PROFESIONAL DE. AUTOR:. INGENIERO AGRÍCOLA Cabrera Burgos, Isaí. BI. ASESOR: MSc. Cabanillas Agreda, Carlos Alberto TRUJILLO- PERÚ 2020. Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(2) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. PRESENTACIÓN. S. SEÑORES MIEMBROS DEL JURADO:. CU AR IA. En Cumplimiento a las disposiciones vigentes contenidas en el Reglamento de Tesis Universitaria de la Escuela Profesional de Ingeniería Agrícola, someto a su elevado criterio la. tesis titulada “EVALUACIÓN TÉCNICA Y ECONÓMICA DEL PROYECTO DE RIEGO EJECUTADO POR AGRO RURAL EN EL CASERÍO DE CARRAPALDAY CHICO -JULCAN -LA LIBERTAD. 2019” con el propósito de obtener el título Profesional. PE. de Ingeniero Agrícola.. DE. AG. RO. Trujillo, enero de 2020. BI. BL IO TE. CA. Cabrera Burgos, Isaí. i Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(3) BI. BL IO TE. CA. DE. AG. RO. PE. CU AR IA. S. Biblioteca Digital - Direccion de Sistemas y Comunicaciones. ii Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(4) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. DEDICATORIAS. A Dios, por guiarme siempre por el camino correcto, inspirándome cada día a salir. S. adelante, ayudándome a superar los fracasos y por permitir que cada día siga aprendiendo y. CU AR IA. logrando mis metas.. A mi padre MOISES, mi madre OLINDA y a mis hermanos por su apoyo incondicional,. PE. el amor la confianza y comprensión que me brindan día a día, con su ejemplo de superación,. RO. consejos valores y principios, hacen de mí una mejor persona cada día.. BI. BL IO TE. CA. DE. al final de nuestra vida universitaria.. AG. A mis compañeros y amigos de universidad, que con el apoyo mutuo logramos llegar con éxito. iii Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(5) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. AGRADECIMIENTOS. Un agradecimiento infinito a Dios y nuestro señor Jesucristo por estar conmigo cada momento de mi vida, por brindarme salud y sabiduría para salir adelante cada día cumpliendo mis metas. S. y objetivos de mi vida personal y profesional.. CU AR IA. A mi casa de estudios la Universidad Nacional de Trujillo y sus catedráticos de la carrera de. Ingeniería Agrícola, que durante mi vida universitaria me brindaron calidad académica para ser un profesional con valores éticos y morales.. Agradezco de manera muy especial a mis padres y hermanos que con su ejemplo, apoyo y comprensión que me brindan, por confiar plenamente en mi e impulsarme a siempre salir. PE. adelante.. RO. Un agradecimiento especial a mi asesor MSc. Cabanillas Agreda, Carlos Alberto, por su gran apoyo, paciencia y sus buenos consejos. Mediante su orientación que fue de gran importancia. AG. para el desarrollo y culminación de esta investigación.. A mis amigos que siempre estuvieron brindándome su apoyo en este proceso de formación académica, con su motivación y compartiendo conocimientos que me ayudaron a cumplir mis. BI. BL IO TE. CA. DE. objetivos.. iv Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(6) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. RESUMEN Después de ejecutado un proyecto, las evaluaciones técnicas están orientadas a dar propuestas de solución y que exista una buena operatividad del sistema de riego, que permitan una mejor distribución del agua, y tener cultivos con buena producción, y de esta manera determinar los. S. beneficios económicos que los agricultores pudieran obtener.. CU AR IA. El presente trabajo de investigación tuvo por objetivo realizar la evaluación técnica y económica del proyecto ejecutado por Agro Rural en el caserío de Carrapalday Chico - Julcán - La Libertad. Para poder cumplir con dicho objetivo fue necesario, evaluar y analizar el expediente técnico y de liquidación del proyecto de riego que fue obtenido de la agencia de AGRORURAL-Otuzco; identificar el estado actual, operatividad y mantenimiento del sistema. PE. de riego, para lo cual se realizó visitas técnicas a la zona de estudio, para realizar el replanteo con equipo topográfico del sistema de riego, se tuvieron reuniones con los directivos del comité. RO. de riego y en compañía del presidente del comité se realizaron recorridos del sistema de riego. Se propuso alternativas de solución de los problemas del sistema de riego en cuanto gestión, operación y mantenimiento. Además, se realizó la evaluación económica determinando el. AG. VAN, TIR y C/B del proyecto de riego, para el cual se realizó una encuesta socio-económica y agrícola a los beneficiados del sistema de riego.. DE. Después de evaluar el expediente técnico, se encontró deficiencias y parámetros de diseño que no está de acuerdo a los propuestos por la Autoridad Nacional del Agua como por ejemplo al. CA. analizar las pendientes del terreno se pudo comprobar que existen pendientes positivas y pendientes cero, los planos no presentan curvas de nivel y otros detalles que exige la ANA,. BL IO TE. ausencia de cálculos estructurales, hidráulicos e hidrológico de la infraestructura de riego, además no presenta un cronograma de ejecución, etc. En el expediente de liquidación, no se presenta los cambios de algunas obras que se realizaron. La situación actual del sistema de riego se encuentra operativo con deficiencias en operación y mantenimiento, las estructuras como son bocatoma, cámaras disipadoras/repartidoras, tomas laterales se encuentran colmatadas con. BI. sólidos y las válvulas de los reservorios se encuentran descompuestas. Del análisis económico se obtuvo un TIR de 34.36%, VAN de S/. 312,412.84 y un B/C de 2.15 con un interés de 11%, lo cual se obtiene un ingreso mensual por hectárea que solo llega a los S/. 206.98 Palabras claves: Infraestructura, tasa de interés de retorno, valor actual neto, costo, beneficio. V Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(7) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. ABSTRACT. After executing a project, the technical evaluations are aimed at giving proposals for a solution and that there is a good operation of the irrigation system, allowing a better distribution of. S. water, and having crops with good production, and thus determining the economic benefits that. CU AR IA. farmers could get.. The objective of this research work was to carry out the technical and economic evaluation of the project executed by Agro Rural in the hamlet of Carrapalday Chico - Julcán - La Libertad. In order to meet this objective, it was necessary to evaluate and analyze the technical and liquidation dossier of the irrigation project that was obtained from the AGRORURAL-Otuzco. PE. agency; Identify the current state, operation and maintenance of the irrigation system, for which technical visits were made to the study area, to rethink with topographic equipment of the. RO. irrigation system, meetings were held with the managers of the irrigation committee and in company of the chairman of the committee conducted tours of the irrigation system.. AG. Alternatives to solve the problems of the irrigation system in terms of management, operation and maintenance were proposed. In addition, the economic evaluation was carried out. DE. determining the NPV, IRR and C / B of the irrigation project, for which a socio-economic and agricultural survey was carried out on the beneficiaries of the irrigation system. The current situation of the irrigation system is operative with deficiencies in operation and maintenance,. CA. the structures such as bocatoma, dissipating / distributing chambers, lateral intakes are filled. BL IO TE. with solids and the valves of the reservoirs are broken.. From the economic analysis, an IRR of 34.36%, NPV of S /. 312,412.84 and a B / C of 2.15 with an interest of 11%, which obtains a monthly income per hectare that only reaches S/ 206.98. BI. Keywords: Infrastructure, interest rate of return, net present value, cost, benefit.. VI Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(8) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. ÍNDICE GENERAL. Contenido PRESENTACIÓN ....................................................................................................................... i. CU AR IA. S. JURADO DICTAMINADOR .................................................. ¡Error! Marcador no definido.. DEDICATORIAS ..................................................................................................................... iii AGRADECIMIENTOS ............................................................................................................ iv RESUMEN ................................................................................................................................... ABSTRACT .................................................................................................................................. PE. I.- INTRODUCCIÓN ................................................................................................................. 1. RO. 1.1.- Realidad problemática ................................................................................................... 1 1.2.- Justificación ................................................................................................................... 4. AG. 1.3.- Objetivos ........................................................................................................................ 4 1.3.1.-Objetivo general ........................................................................................................... 4. DE. 1.3.2.-Objetivos específicos ................................................................................................... 4 II.- REVISIÓN DE LITERATURA ........................................................................................... 5. CA. 2.1.-ANTECEDENTES ......................................................................................................... 5 2.1.2.-Antecedente internacional ........................................................................................ 5. BL IO TE. 2.1.2.-Antecedentes nacionales .......................................................................................... 5 2.1.3.-Antecedente local ..................................................................................................... 6. 2.2.-BASES TEÓRICAS........................................................................................................ 6 2.2.1.-Componentes de un expediente técnico ................................................................... 6. BI. 2.2.2.-Componentes mínimos de un expediente de liquidación ....................................... 10 2.2.3.-Criterios de diseños de bocatoma .......................................................................... 10 2.2.4.-Criterios de diseño de un desarenador ................................................................... 12 2.2.5.-Criterios de diseño de canal entubado ................................................................... 14 2.2.6.-Los Sistemas de Riego o Sistemas Hidráulicos. .................................................... 16 VII. Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(9) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 2.2.7.-Criterios para realizar el mantenimiento de las partes del sistema de riego. ......... 16 2.2.8.-Operación y mantenimiento de los sistemas de riego ............................................ 18 2.2.9.-Indicadores para evaluación privada de proyecto. ................................................. 19 2.3.-TERMINOLOGÍAS. ..................................................................................................... 22. S. 2.3.1.-El suelo: ................................................................................................................. 22. CU AR IA. 2.3.2.-Las obras de arte: ................................................................................................... 22 2.3.3.-Toma lateral: .......................................................................................................... 22 2.3.4.-Riego por aspersión: .............................................................................................. 22 2.3.5.-Mantenimiento: ...................................................................................................... 22. PE. 2.3.6.-Evaluación técnica: ................................................................................................ 23. RO. 2.3.7.-Costo directo: ......................................................................................................... 23 2.3.8.-Costo indirecto: ...................................................................................................... 23. AG. 2.3.9.-Pecosa: ................................................................................................................... 23 2.3.10.-Flujo de caja ......................................................................................................... 23. DE. III.- MATERIALES Y MÉTODOS ......................................................................................... 24 3.1.-MATERIALES ............................................................................................................. 24. CA. 3.1.1. Ubicación y características del área de estudio. ..................................................... 24 3.1.2. Herramientas y Equipos. ........................................................................................ 26. BL IO TE. 3.1.3. Recursos digitales. .................................................................................................. 26 3.1.4. Población. ............................................................................................................... 27 3.1.5. Muestra. .................................................................................................................. 28. 3.2.- MÉTODOS .................................................................................................................. 28. BI. 3.3.- TECNICAS E INSTRUMENTOS ............................................................................... 28 3.3.1. Técnicas para la recolección de datos. ................................................................... 28 3.3.2. Técnicas para el análisis de datos. .......................................................................... 29 3.4. PROCEDIMIENTO. ..................................................................................................... 29 3.4.1. Trabajo de campo. .................................................................................................. 29. VIII Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(10) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 3.4.2. Trabajo de gabinete. ............................................................................................... 29 IV. RESULTADOS .................................................................................................................. 31 4.1. Evaluación y análisis del expediente técnico y expediente de liquidación del proyecto de riego. ................................................................................................................................ 31. S. 4.1.1. Evaluación y análisis del expediente técnico. ........................................................ 31. CU AR IA. 4.1.2 Evaluación y análisis de expediente de liquidación ................................................ 52 4.2.-Identificación del estado actual, operatividad y mantenimiento del sistema de riego. . 55 4.2.1.- Elementos que conforman el sistema de riego ...................................................... 55 4.2.2.-Problemas identificados en el proyecto ejecutado ................................................. 56. PE. 4.3.-Alternativas de solución de posibles problemas encontrados. ...................................... 73 4.3.1.- Organización de los usuarios ................................................................................ 73. RO. 4.3.2. Elementos del sistema de riego .............................................................................. 74. AG. 4.4. Evaluación económica determinando el VAN, TIR y C/B del proyecto de riego. ....... 75 4.4.1 Evaluación económica del proyecto. ....................................................................... 75. DE. V.- DISCUSIÓN ...................................................................................................................... 83 5.1.-Evaluar y analizar el expediente técnico y de liquidación del proyecto de riego. ........ 83. CA. 5.2.-Identificar el estado actual, operatividad y mantenimiento del sistema de riego. ........ 85 5.4.-Realizar la evaluación económica determinando el VAN, TIR y C/B del proyecto de. BL IO TE. riego. ..................................................................................................................................... 89 VI. CONCLUSIONES ............................................................................................................. 91. BI. VII. REFERENCIAS BIBLIOGRÁFICAS ............................................................................. 92. IX Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(11) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. ÍNDICE DE TABLAS. Tabla 1: Tipos de mantenimiento y sus características ............................................................ 18 Tabla 2: Acceso al lugar donde se ejecutó el proyecto de riego .............................................. 26. S. Tabla 3:Resumen de información meteorológica-Estación Virgen de la Puerta - Otuzco....... 31. CU AR IA. Tabla 4: Determinación de la demanda de agua ...................................................................... 31 Tabla 5: Determinación de la oferta de agua............................................................................ 32 Tabla 6: Cédula de cultivo en situación actual del proyecto de riego ...................................... 32 Tabla 7: Infraestructura planteada en el expediente técnico .................................................... 33 Tabla 8:Verificación de la información de los planos topográficos ......................................... 34. PE. Tabla 9: Pendiente de la rasante para el ramal 1 presente en los planos topográficos (ver anexo3) .................................................................................................................................................. 36. RO. Tabla 10: Pendiente de la rasante para el ramal 2 presente en los planos topográficos (ver anexo3.4) .................................................................................................................................. 37 Tabla 11: Evaluación de las dimensiones de la bocatoma ....................................................... 38. AG. Tabla 12: Evaluación de las dimensiones del desarenador-aliviadero ..................................... 39 Tabla 13: Cámaras de inspección, cámara repartidora ............................................................. 40. DE. Tabla 14: Reservorio de mampostería ...................................................................................... 41 Tabla 15: Comparación de metrados según expediente técnico y verificación in situ. ........... 42. CA. Tabla 16: Variación del presupuesto ........................................................................................ 46 Tabla 17: Comparativo del presupuesto de expediente técnico y presupuesto recalculado usando. BL IO TE. los metrado presentados en el expediente técnico. ................................................................... 46 Tabla 18: Comparativo de costos unitarios de cama de apoyo con material propio ................ 48 Tabla 19: Costo unitario de muros y barraje ............................................................................ 49 Tabla 20: Costo unitario de toma parcelaria (cámara de inspección) ...................................... 50 Tabla 21: Costo unitario de solaqueo con impermeabilizante ................................................. 51 Tabla 22: Evaluación de la infraestructura de riego. ............................................................... 52. BI. Tabla 23: Resumen de la evaluación de la memoria descriptiva valorizada. ........................... 53 Tabla 24: Presupuesto total del proyecto ................................................................................. 54 Tabla 25: Evaluación del presupuesto reformulado en el expediente de liquidación .............. 54 Tabla 26: Evaluación del presupuesto ...................................................................................... 55 Tabla 27: Mantenimiento del sistema de riego ........................................................................ 74 Tabla 28: Inversión del proyecto .............................................................................................. 76 XII Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(12) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. Tabla 29: Operación y mantenimiento del proyecto ................................................................ 76 Tabla 30: Rendimiento de los cultivos en situación actual y precio en chacra ........................ 77 Tabla 31: Variables de la producción agrícola: Maíz amarillo duro ........................................ 77 Tabla 32: Variables de la producción agrícola: Papa ............................................................... 77 Tabla 33: Variables de la producción agrícola: Cebada ........................................................... 78. S. Tabla 34: Variables de la producción agrícola: Alverja ........................................................... 78. CU AR IA. Tabla 35. Valor bruto de la producción (VBP)y Valor neto de la producción (VNP) ............. 78. Tabla 36: Flujo de caja a precios privados -Valor actual de los beneficios netos del proyecto a precios privados........................................................................................................................ 79 Tabla 37: Flujo de caja a precios sociales -Valor actual de los beneficios netos del proyecto a precios privados........................................................................................................................ 79. PE. Tabla 38: Indicadores de Rentabilidad ..................................................................................... 79 Tabla 39: Rendimientos de los cultivos en situación actual y y planteamiento con el proyecto. RO. .................................................................................................................................................. 80 Tabla 40: Beneficios incrementales a precios privados ........................................................... 81. AG. Tabla 41: Beneficios incrementales a precios sociales ............................................................ 81 Tabla 42: Ingresos netos por hectárea ...................................................................................... 81. BI. BL IO TE. CA. DE. Tabla 43: Beneficios netos por familia .................................................................................... 81. XIII Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(13) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. ÍNDICE DE FIGURAS Figura 1: Conductos parcialmente llenos ................................................................................. 14 Figura 2: Tubo parcialmente lleno con sus características hidráulicas .................................... 15 Figura 3: Ubicación geográfica de la zona de estudio ............................................................. 25 Figura 4: parte del plano topográfico en donde se aprecia una pendiente de 0%. ................... 35. S. Figura 5: Parte del plano topográfico, vista de planta del canal principal, el cual no cuenta con. CU AR IA. las curvas de nivel ni cotas. ...................................................................................................... 37 Figura 6: Imagen mostrando la bocatoma de barraje fijo y móvil, muros de encauzamiento . 57 Figura 7: Aguas debajo de la bocatoma ................................................................................... 58 Figura 8: Aguas debajo de la bocatoma ................................................................................... 58 Figura 9: Canal que una la bocatoma y el desarenador ............................................................ 59. PE. Figura 10: Desarenador del sistema de riego ........................................................................... 60 Figura 11: Rejilla protectora en el ingreso del canal de PVC de 30 x30 cm ........................... 60. RO. Figura 12: Canal de limpia del desarenador ............................................................................. 61 Figura 13: Continuación del canal entubado a través de pase aéreo ........................................ 62. AG. Figura 14: Cerco perimétrico del reservorio que pertenece al sector Carrapalday Chico ........ 62 Figura 15: Cerco perimétrico del reservorio que pertenece al sector Shugurpampa. .............. 63 Figura 16: Cámara de válvula y cámara de inspección del reservorio del sector Carrapalday. DE. Chico ........................................................................................................................................ 63 Figura 17: Válvula de reservorio del sector Shugurpampa descompuesta ............................... 64. CA. Figura 18: Cámara de válvula, cámara de inspección, cámara repartidora .............................. 64 Figura 19: Cámara repartidora y de inspección ....................................................................... 65. BL IO TE. Figura 20: Cámara de inspección y repartidora del pase aéreo ................................................ 66 Figura 21: Toma parcelaria ...................................................................................................... 67 Figura 22: Toma parcelaria con sedimentos ............................................................................ 67 Figura 23: Toma parcelaria con solidos ................................................................................... 68 Figura 24: Toma parcelaria cubierta de vegetación ................................................................. 68. BI. Figura 25: Cámara distribuidora cubierta con tierra ................................................................ 69 Figura 26: Erosión del suelo en la salida de la toma parcelaria. ............................................. 69 Figura 27: Pase aéreo del sector Carrapalday chico ................................................................. 70 Figura 28: Pase aéreo del sector el Talle. ................................................................................. 71 Figura 29: Riego por aspersión ................................................................................................ 71 Figura 30: Adaptador para aspersores ...................................................................................... 72. XIV Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(14) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. I.- INTRODUCCIÓN 1.1.- Realidad problemática El agua es un recurso necesario para la pervivencia del ser humano, en la medida que se incrementa la población en el mundo será necesario el acceso a mayor cantidad de agua de. S. calidad, sin embargo, la cantidad de agua que hay en el mundo no se incrementa. Según. CU AR IA. información del Programa Naciones Unidas para el Desarrollo (PNUD), más de 1.100 millones de personas en el mundo carecen agua potable y 31 países padecen escasez de ella y dos de cada cinco personas no cuentan con instalaciones adecuadas de saneamiento. El Perú es un país. privilegiado, cuenta con 1.89 % de la disponibilidad de agua dulce del mundo, por ello,. BL IO TE. CA. DE. AG. RO. PE. debemos cuidarla y administrarla con justicia y equidad para todos.. Fuente: https://www.ana.gob.pe/contenido/el-agua-en-cifras. Se estima que la eficiencia total del uso del agua en los sistemas de riego es aproximadamente. BI. del 35%, lo cual se considera como un mal rendimiento y se debe principalmente a los sistemas de distribución con fugas y al uso extensivo de métodos de riego por gravedad o inundación no mejorados, con una eficiencia total estimada del 50%. Muy pocas veces se mide el agua y las tarifas se calculan, en su mayoría, en función de las hectáreas más que del volumen de agua utilizado. Los manejos inadecuados del riego unido a. 1 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(15) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. sistemas ineficientes de riego conducen a las prácticas generalizadas de riego, con agricultores que utilizan agua por encima de las necesidades de los cultivos y de la disponibilidad de agua. El sistema de regadío es concebido como tal en áreas de escasez hídrica, cuando un grupo humano o comunidad organiza la recuperación del agua para su uso agrícola. Para poder hablar. S. de regadío, las tierras deben recibir más agua de la que recibirían de forma natural gracias al. CU AR IA. ingenio del hombre en el empleo de la técnica y los artefactos hidráulicos. La gravedad es la fuerza fundamental para el desarrollo del sistema de regadío. Además de los tres factores técnicos va a existir un factor social; a la hora de diseñar los perímetros regados, los constructores tenían que estimar la amplitud del sistema para el buen abastecimiento de la comunidad. (IRRIGACIÓN,2007). PE. Las evaluaciones técnicas están orientadas a dar propuestas de solución y que exista una buena operatividad del sistema de riego, esta operatividad está directamente relacionado con la mejor. RO. distribución del agua para el mejor desarrollo del cultivo y la importancia de evaluar estos aspectos después de ejecutado el proyecto, nos reflejan las características con las que fueron diseñados, sabiendo que un proyecto productivo bajo riego debe estar articulado con el mercado. AG. y tener rentabilidad, por lo cual consideramos importante evaluar el componente económico actual de la producción de las áreas irrigadas de los proyectos en estudio y determinar los. DE. beneficios que los agricultores pudieran obtener (Camacho, 2015). Las infraestructuras de riego presentan una serie de necesidades, en muchos casos la ejecución. CA. de dichos proyectos no se realiza tal como se especifica en el expediente técnico, no se cumple con todas las especificaciones técnicas, por la cual presentan muchas deficiencias en su. BL IO TE. construcción y operación.. Otro de los aspectos importantes es también la falta de conocimientos y capacitación a los usuarios, para una correcta operación y mantenimiento, ya que se presentan llenos de malezas, sedimentos, las compuertas metálicas oxidadas, mala operación de los hidrantes. A causa de. BI. esto en muchos casos se reduce las áreas cultivables en relación a las áreas proyectadas. En relación al costo beneficio de los proyectos muchos de los proyectos no llegan a cubrir el costo de inversión, debido a la mala ejecución, operación y mantenimiento. Con el proyecto de riego ejecutado por Agro Rural en el caserío de Carrapalday Chico se están beneficiando 26.5 Há. De tierras de cultivo y unas 37 familias dedicadas a la agricultura, ganadería, crianza de animales menores.. 2 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(16) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. La infraestructura de riego. BOCATOMA: cuenta con una estructura de concreto que puede soportar un caudal de 0.5m3/s, ubicada en el cauce de la quebrada el talle, para derivar 0.0082m3/s Asia el canal de conducción. La bocatoma presenta las siguientes partes: barraje o azud, estructuras de admisión, limpia y. S. regulación.. CU AR IA. El barraje o azud es una estructura que permite represar el agua que discurre por la quebrada,. lo que permite su captación, los muros de encausamiento son de concreto simple, la loza esta revestida con mampostería de piedra, también cuenta con un barraje móvil, el cuela sirve para evacuar los sedimentos acumulados provenientes de aguas arriba del barraje.. El orificio de regulación, es una ventana que permite el ingreso del agua al canal de conducción. PE. sin remanso, presenta guías para la colocación de ataguías de madera para el cierre del canal.. RO. CANAL DE RIEGO: revestida con tubería PVC S-25 6”, un tramo 2+300 Km y 1+800 Km de tubería PVC S-25 4”. Además, cuenta con Tomas laterales (cámaras de inspección): 27. AG. Unidades.. DESARENADOR- ALIVIADERO: proyectado En la progresiva 0+00 en la bocatoma, cuenta. DE. con capacidad suficiente para permitir la acumulación de sedimentos, de forma contigua se adapta el aliviadero lateral en el muro izquierdo.. CA. CÁMARAS DISIPADORAS DE ENERGÍA: cuenta con 07 cámaras disipadoras de energía, permiten reducir la presión producida por las pendientes pronunciadas.. BL IO TE. RESERVORIO NOCTURNO: construido con mampostería de piedra 20m de diámetro por 3.0 m de altura.. PERÍMETRICO DEL RESERVORIO: parantes de madera y enmallado con alambre de. BI. púas.. 3 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(17) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 1.2.- Justificación Los sistemas de riego ejecutados, deben ser evaluados, que englobe aspectos técnicos, económicos, sociales y ambientales de manera adecuada, para corregir y plantear nuevas medidas en el manejo de sistemas de riego por gravedad, con el propósito de mejorar la producción de sus cultivos y por ende un mejor ingreso con la actividad agrícola, y preservando. S. los recursos agua y suelo. Además, es necesario identificar y comprobar la rentabilidad de los. CU AR IA. proyectos, mediante la determinación de los indicadores económicos como sonVAN, TIR y el B/C, ya que dicha información nos permite conocer si los proyectos siguen siendo rentables.. Al evaluar los factores de carácter técnico de las obras del sistema de riego por gravedad, tales como, condiciones de las estructura física de la obra, eficiencia de aplicación en el sistema y mantenimiento, beneficio y deficiencias los cuales refleja las condiciones de producción de los. PE. agricultores permitirá de esta manera optimizar y realizar un uso adecuado del recurso hídrico,. usuarios y las 26.5 Ha de dicho proyecto.. AG. 1.3.- Objetivos 1.3.1.-Objetivo general . RO. para la incrementar la producción y productividad de los cultivos, beneficiando a los 37. Realizar la evaluación técnica y económica del proyecto ejecutado por Agro Rural en el. 1.3.2.-Objetivos específicos. DE. caserío de Carrapalday Chico - Julcán - La Libertad. 2019.. Evaluar y analizar el expediente técnico y de liquidación del proyecto de riego.. . Identificar el estado actual, operatividad y mantenimiento del sistema de riego.. . Proponer alternativas de solución de posibles problemas encontrados.. . Realizar la evaluación económica determinando el VAN, TIR y C/B del proyecto de riego.. BI. BL IO TE. CA. . 4 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(18) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. II.- REVISIÓN DE LITERATURA 2.1.-ANTECEDENTES 2.1.2.-Antecedente internacional Según Charfulean y Rodriguez (2012), en su tesis: “Evaluación del distrito de riego de. S. pequeña escala “Llanolargo”, municipio de Buesaco, departamento de Lariño” tuvo como. CU AR IA. objetivo evaluar integralmente el distrito de riego ubicado en la vereda Llano Largo, municipio. de Buesaco, departamento de Nariño, en los aspectos: social, económico, técnico y ambiental. Para ello se utilizó una metodología participativa en la cual se entrevistó a usuarios, operarios y administradores del sistema de riego, igualmente se realizaron recorridos de inspección general de las redes de riego, predios y obras hidráulicas. Los resultados a partir de la información obtenida, indicaron que la comunidad beneficiada no está completamente. PE. comprometida ni ejerce correctamente sus derechos o deberes en relación al mantenimiento, operación, conservación y explotación del distrito de riego; ejerciendo una influencia. RO. parcialmente negativa en el mismo; a su vez este al ser subutilizado no satisface completamente las expectativas sociales, productivas, ni económicas que el Estado tuvo al momento de hacer. AG. los aportes para su construcción. Finalmente, este trabajo permitió determinar, que si bien el distrito de riego genero una diversificación de los cultivos y un leve incremento en los ingresos. DE. económicos de los usuarios; la pobreza, los bajos rendimientos, la agricultura tradicional, los predios sin uso; son aún una constante en el área beneficiada. Por lo tanto, se asegura que sin una política integral desarrollada y aplicada por el Estado y los beneficiarios a través de un plan. CA. de desarrollo el distrito no será un proyecto generador de progreso social ni económico.. BL IO TE. 2.1.2.-Antecedentes nacionales. Según (Camacho, D & Camacho, Y, 2015), en su tesis: “Evaluación técnica y económica de la instalación de riego tecnificado en la comunidad de Sambaray alto, centro, Margaritayoc e Isilluvoc, distrito de Santa Ana, provincia la Convención” indica que el presente trabajo de investigación, tiene por finalidad evaluar los aspectos técnicos y económicos del proyecto de. BI. riego en los sectores de Sambaray Alto, Sambaray Centro, Margaritayoc e lsilluyoc. En el ámbito del proyecto existen 139 familias, y de acuerdo al tamaño de muestra se realizó la encuesta a 45 beneficiarios, siendo su principal actividad la agricultura, abarcando 116.76 ha. de los cuales actualmente solo se riega14.04 ha. debido a que los agricultores no realizan la renovación de sus cultivos y algunos no cuentan con la instalación del equipo móvil. Los suelos presentan una textura arcillosa en el sector de Sambaray Alto, franco en el sector de lsilluyoc, franco arcillo arenoso en el sector de Margaritayoc y un pH fuertemente acido para el sector de 5 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(19) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. lsilluyoc y Margaritayoc y ligeramente ácido para el sector de Sambaray Alto. Respecto a la calidad de las aguas de los cinco sectores según el análisis realizado, son aptas para riego. De acuerdo a los• aforos realizados en el mes de Julio del 2014, las fuentes hídricas son San Juan 1, 11, V, VIII, IX ubicados en el sector de Sambaray Alto, a nivel de captación se obtuvo un caudal total de 31 1/s. La organización de riego en los sectores mencionados, tienen una sola. 2.1.3.-Antecedente local. CU AR IA. y no se cumple con el mantenimiento de la infraestructura.. S. reunión al año por motivo de realizar la faena general de limpieza de la infraestructura de riego,. Según Cortez (2017), en su tesis: “Inventario de la infraestructura hidráulica menor y los recursos hídricos en la comisión de usuarios de Paiján del valle Chicama- región la Libertad con cultivos alternativos” menciona que el presente estudio, está orientado en el Inventario de. PE. la Infraestructura Hidráulica Menor y Recursos Hídricos en la Comisión de Usuarios de Paiján del Valle Chicama-Región La Libertad con cultivos alternativos, que permitirá realizar una. RO. evaluación integral del estado situacional del sistema de riego existente, su uso actual, necesidades y problemas enfocados netamente en áreas donde siembran cultivos alternativos.. AG. En la presente tesis, el inventariado se realizó mediante la recopilación de información básica existente. En el trabajo de campo, se realizó un recorrido por todos y cada una de las estructuras. DE. instaladas, identificando, evaluando y describiendo todas y cada una de las características requeridas. Por último, para el trabajo de gabinete, se usó el programa EXCEL, el software. CA. AutoCad y el software ArcMap. 2.2.-BASES TEÓRICAS. BL IO TE. 2.2.1.-Componentes de un expediente técnico Según el Organismo Supervisor de las Contrataciones del Estado (sf), 2.2.1.1.-Memoria Descriptiva: Constituye la descripción del proyecto. BI. Señala la justificación técnica de acuerdo a la evaluación del estado de la obra, debiendo indicarse consideraciones técnicas cuya índole depende del tipo de obra a ejecutar y que exigen el desarrollo de un conjunto de trabajos señalados en el expediente técnico. Asimismo, se señala en forma precisa los objetivos a alcanzar con el desarrollo de la obra o trabajos planteados.. 6 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(20) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 2.- Estudios básicos y específicos De acuerdo a la naturaleza de la obra se ejecutarán:. estudios basicos. CU AR IA. S. •topografia •mecanica de rocas •mecanica de suelos •otros. RO. •canteras •hidrologia •precipitaciones •calidad de agua •acuiferos •otros. PE. estudios especificos. AG. Los estudios deben ser realizados por personal idóneo o especializado, debiendo acreditar los títulos profesionales correspondientes y la experiencia necesaria para los cargos que. DE. desempeñarán en el proyecto.. No se deben aceptar estimaciones o apreciaciones del Consultor sin el debido respaldo.. CA. 2.2.1.3.- Planos de ejecución de obra. Es la representación gráfica mediante dibujos de la obra a ejecutar, sus dimensiones,. BL IO TE. distribución y los componentes que lo integran. Constituyen los documentos que reflejan de manera exacta cada uno de los componentes físicos de la obra, pueden ser en dos o tres dimensiones. 2.2.1.4.- Especificaciones técnicas. BI. Constituyen el conjunto de reglas y documentos vinculados a la descripción de los trabajos, método de construcción, calidad de los materiales, sistemas de control de calidad (según el trabajo a ejecutar), procedimientos constructivos, métodos de medición y condiciones de pago requeridas en la ejecución de la obra. Cada partida o conjunto de partidas que conforman el presupuesto de obra debe contener sus respectivas especificaciones técnicas, detallando las reglas que definen las prestaciones. 7 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(21) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. específicas, como por ejemplo los materiales a considerar, procedimiento constructivo, forma de medida y pago. 2.2.1.5.-Metrados Constituyen la expresión cuantificada por partidas de los trabajos de construcción que se ha. S. programado ejecutar en un plazo determinado, expresadas en la unidad de medida que ha sido. por cuanto representa el volumen de trabajo de cada partida.. CU AR IA. establecido para cada partida; asimismo, son necesarios para determinar el presupuesto de obra,. Con el fin de presupuestar una obra y controlar la ejecución y el pago de la misma, se establece un desglose del total de la obra en partes denominadas partidas. Es decir, una partida se establece con la finalidad de medir, cuantificar, presupuestar y pagar una obra. La partida de obra consta de los siguientes elementos:. PE. Nombre de la partida.. Metrado de la partida. Norma o cláusula de medición de la partida.. AG. 2.2.1.6.-Precios unitarios. RO. Unidad de medida.. Cada partida del presupuesto constituye un costo parcial, la determinación de cada uno de los. DE. costos requiere de su correspondiente análisis de precios unitarios; es decir la cuantificación técnica de la cantidad de recursos (mano de obra, materiales, equipo, maquinaria, herramientas,. CA. entre otros), que se requieren para ejecutar cada unidad de la partida y su costo. Para hacer el cálculo se agrupan los insumos en los rubros materiales, mano de obra, equipos y. BL IO TE. otros.. En los análisis de precios unitarios no se incluirá el impuesto general a las ventas (IGV) de los insumos, ya que este impuesto se agregará al final sobre el monto total del presupuesto. 2.2.1.7.-Valor referencial (Presupuesto de obra) Constituye el costo estimado de la obra a ejecutar, determinado a partir de la elaboración del. BI. presupuesto de obra, el cual está compuesto por el costo directo, gastos generales, utilidad e impuestos. En obras corresponde al monto del presupuesto de obra incluido en el expediente técnico, excepto en las obras ejecutadas bajo las modalidades llave en mano y concurso oferta, el valor referencial en estas debe determinarse considerando el objeto de la obra y su alcance previsto en el PIP. 8 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(22) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. No debe tener una antigüedad mayor a 6 meses respecto a la fecha de la convocatoria. Los componentes de la estructura del presupuesto base de una obra se agrupan en dos rubros, costo directo y el costo indirecto. 2.2.1.8.-Fórmulas polinómicas. S. Es la representación matemática de la estructura de costos de un presupuesto.. CU AR IA. Se elabora a partir del presupuesto que constituye el valor referencial, se aplica para calcular el efecto de la variación de precios de algunos de los insumos involucrados en la ejecución de la obra, siendo obligatoria para aquellos expresados en moneda nacional.. Tiene por finalidad actualizar el valor de los componentes del presupuesto de obra durante su ejecución (valorización), para ello utiliza los índices unificados de precios de la construcción. PE. que publica el INE.. RO. Para su formulación de cálculo debe seguirse los lineamientos del decreto supremo N° 011-79VC y normas complementarias y modificatorias, el número máximo de formas polinomicas por. AG. obra es de 4 y como mínimo, en caso que en un contrato existan obras de distinta naturaleza podrá emplearse hasta un máximo de 8 formulas polinomicas.. DE. 2.2.1.9.-Cronograma de ejecución de obra. El consultor deberá formular el cronograma de ejecución de obra considerando las restricciones que puedan existir para el normal desenvolvimiento de las mismas, tales como lluvias o. CA. condiciones climáticas adversas, dificultad a ciertas áreas, etc.. BL IO TE. Se elaborará considerando todas las actividades necesarias para la ejecución de la obra, empleando el método PERT-CMP, el consultor elaborará el cronograma de ejecución de obra precisando la cantidad de: Cuadrillas Turnos. BI. Horas de trabajo. Y toda consideración que haya tomado para la determinación del plazo de obra. Presentará un cronograma de adquisición y/o utilización de equipos y materiales, concordando con el cronograma de ejecución de obra. También deberá presentar la relación del equipo mínimo necesario para asegurar el cumplimiento de los trabajos en los plazos programados. A partir del cronograma antes señalado, el consultor calculará el cronograma de avance valorizado en el que intervendrán todas las partidas del presupuesto de obra. 9 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(23) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 2.2.2.-Componentes mínimos de un expediente de liquidación Según Municipioaldia (2016), La liquidación de obra es un acto administrativo que a través de un informe detallado y ordenado da a conocer el costo final de la obra ejecutada y define las características técnicas con que la obra ha sido ejecutada, dando así por culminada la fase de inversión relativa a la etapa de ejecución de la obra. Sirve para determinar el costo final de la. patrimonial. Contiene: Expediente técnico de obras, adicionales aprobados Resolución de aprobación de expediente(s) técnicos(s). Resolución de designaciones. Título de Propiedad de terreno.. PE. Autorización para el inicio de ejecución de la obra.. CU AR IA. S. obra, definir las características técnicas con que se ha ejecutado la obra y su registro y control. Acta de inicio de obra. RO. Informe final del corte de obra o Liquidación Física (debe contener declaración de Fábrica, o memoria descriptiva valorizada). AG. Liquidación financiera, adjunto los documentos sustentatorios (comprobantes de pago con sus respectivas Ordenas de compra, PECOSA, ordenes de servicio, ordenes de trabajo, planilla de. DE. pago, etc.). 2.2.3.-Criterios de diseños de bocatoma. Según Autoridad Nacional del Agua (2010), De acuerdo a lo establecido por el Bureau of. CA. Reclamation (USBR), y por las prácticas usuales de ingeniería en proyectos similares, se. BL IO TE. recomienda los siguientes criterios: El caudal adoptado corresponderá a una avenida máxima entre 50 y 100 años, para condiciones de operación extrema.. Determinación del caudal de captación de acuerdo a los requerimientos, pudiendo ser una o más ventanas.. BI. Para atenuar el ingreso de sólidos de fondo, se puede incluir un canal de limpia gruesa o desrripiador, ubicado frente a las ventanas de captación. Completando la limpia un conducto de purga ubicado antes de las compuertas de regulación, el caudal descargará a la poza del barraje móvil.. 10 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(24) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. La operación de captación del caudal de diseño, tendrá en cuenta que lo podrá efectuar en época de estiaje, manteniendo cerradas las compuertas del barraje móvil y durante el periodo de avenidas con la compuerta parcial o completamente abiertas. El diseño de la estructura vertedora a proyectarse en el cauce del río, deberá permitir el paso de. S. la avenida máxima de diseño, mediante la acción combinada entre el barraje fijo y el móvil,. CU AR IA. cuyo salto hidráulico deberá estar contenido dentro de los muros de encauzamiento y poza disipadora. Aguas abajo se deberá contemplar una protección de enrocado.. Según Campomanes (2016), La estimación del ancho de encauzamiento del río: Usáremos las siguientes fórmulas experimentales: Blench:. Altunin:. PE. 𝑎∗𝑄. 1⁄ 2. AG. 𝐵=. 𝑄 ∗ 𝐹𝑏 𝐹𝑠. RO. 𝐵 = 1.81√. 1⁄ 2. DE. Petit:. 𝑆. 𝐵 = 2.54 ∗ 𝑄. 1⁄ 2. BL IO TE. CA. Determinación del tirante normal del río: Se calcula por la fórmula de Maning: 𝑄=. 𝐴∗𝑅. 2⁄ 3. ∗𝑆. 1⁄ 2. 𝑛 𝐴 = 𝐵 ∗ 𝑦𝑛. 𝑅=. 𝐴 𝐵 ∗ 𝑦𝑛 = 𝑃 𝐵 + 2 ∗ 𝑦𝑛. BI. Siendo:. 𝑄=. 𝐵 ∗ 𝑦𝑛 ∗ (𝐵 ∗ 𝑦𝑛 ) 𝑛 ∗ (𝐵 + 2 ∗. 2⁄ 3. 2 𝑦𝑛 ) ⁄3. ∗𝑆. 1⁄ 2. Hallamos: Yn Realizamos el mismo procedimiento para hallar Y1, en el canal de derivación: 11 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(25) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. Diseño de la compuerta de regulación: Aplicando la ecuación de cantidad de movimiento, y la ecuación de continuidad, hallamos Y2:. 𝐹2 − 𝐹1 = 𝜌 ∗ 𝑄(𝑉1 − 𝑉2 ) Hacemos la distribución del ancho del encausamiento, considerando los datos de entrada. CU AR IA. S. (compuertas, transiciones, muros de separación).. Diseño de las ventanas de captación: Considerando la ecuación de la Energía entre los puntos 2 y 3, teniendo en cuenta la pérdida de carga por contracción; hallamos Y3. Realizando el mismo procedimiento, pero con los puntos 3.y 4 hallamos Y4.. PE. 𝑣24 𝑣23 𝑣23 − 𝑣24 ′ 𝑦4 + + ℎ = 𝑦3 + + 𝑘𝑐 [ ] 2∗𝑔 2∗𝑔 2∗𝑔. Diseño de la altura de la pantalla frontal, muro de transición y muro del canal. 3⁄ 2. RO. 𝑄 = 𝐶𝐿 ∗ 𝐻𝐷. 2⁄ 3. AG. 𝑄 𝐻𝐷 = ( ) 𝐶𝐿. DE. 2.2.4.-Criterios de diseño de un desarenador Según Autoridad Nacional del Agua (2010), Para cumplir su función, el desarenador se. CA. compone de los siguientes elementos:. BL IO TE. Transición de entrada: une el canal con el desarenador. Cámara de sedimentación: lugar en la cual las partículas sólidas caen al fondo, debido a la disminución de la velocidad producida por el aumento de la sección transversal. Según Dubuat, las velocidades límites por debajo de las cuales el agua cesa de arrastrar diversas materias son: Para la arcilla 0.081 m/s.. BI. Para la arena fina 0.16 m/s. Para la arena gruesa 0.216 m/s. De acuerdo a lo anterior, la sección transversal de un desarenador, se diseña para velocidades que varían entre 0.1 m/s y 0.4 m/s, con una profundidad media de 1.5 m y 4 m. Observar que,. 12 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(26) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. para una velocidad elegida y un caudal dado, una mayor profundidad implica un ancho menor y viceversa. Vertedero: al final de la cámara se construye un vertedero sobre el cual pasa el agua limpia hacia el canal. Las capas superiores son las que primero se limpian, es por esto que la salida del. S. agua desde el desarenador se hace por medio de un vertedero, que hasta donde sea posible debe. CU AR IA. trabajar con descarga libre. También mientras más pequeña es la velocidad de paso por el. vertedero, menos turbulencia causa en el desarenador y menos materiales en suspensión arrastran. Como máximo se admite que esta velocidad puede llegar a v = 1 m/s.. De la ecuación de Francis para un vertedero rectangular sin contracciones, se tiene: 3. PE. Q = CLh2 Donde:. RO. Q = caudal (m3/s). AG. C = 2.0 (para vertederos de perfil Creager) C = 1.84 (para vertederos de cresta aguda). DE. L = longitud de la cresta (m) h = carga sobre el vertedero (m). BL IO TE. CA. Siendo el área hidráulica sobre vertedero:. 𝐴 = 𝐿ℎ. La velocidad, por la ecuación de continuidad, será:. 𝑉=. 3 𝐶𝐿ℎ2. 1 𝑄 = = 𝐶ℎ2 𝐴 𝐿ℎ. BI. Y la carga sobre el vertedero:. 𝑉 ℎ = ( )2 𝐶. De donde para los valores indicados de v y C, se puede concluir que el máximo valor de h no debería pasar de 25 cm.. 13 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(27) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. Compuerta de lavado o fondo: sirve para desalojar los materiales depositados en el fondo. Para facilitar el movimiento de las arenas hacia la compuerta, al fondo del desarenador se le da una gradiente fuerte del 2 al 6%. El incremento de la profundidad obtenido por efecto de esta gradiente no se incluye en el tirante de cálculo, sino que el volumen adicional obtenido se lo toma como depósito para las arenas sedimentadas entre dos lavados sucesivos. Es necesario. S. hacer un estudio de la cantidad y tamaño de sedimentos que trae el agua para asegurar una. CU AR IA. adecuada capacidad del desarenador y no necesitar lavarlo con demasiada frecuencia.. Canal directo: por el cual se da servicio mientras se está lavando el desarenador. El lavado se efectúa generalmente en un tiempo corto, pero con si cualquier motivo, reparación o inspección, es necesario secar la cámara del desarenador, el canal directo que va por su contorno, permite que el servicio no se suspenda. Con este fin a la entrada se colocan dos compuertas una de. PE. entrada al desarenador y otra al canal directo. En el caso de ser el desarenador de dos o más. mientras la otra se lava.. RO. cámaras, el canal directo ya no es necesario pues una de las cámaras trabaja con el caudal total. 2.2.5.-Criterios de diseño de canal entubado. AG. Escurrimiento en tubo parcialmente lleno. Según Felices (2017), Es frecuente tener un conducto cerrado llevando un fluido que no ocupa. DE. totalmente la sección Transversal. Podría ser, por ejemplo, un túnel, una tubería de desagüe o una alcantarilla.. BI. BL IO TE. CA. En cualquiera de estos casos el conducto no trabaja a presión e hidráulicamente es un canal.. Figura 1: Conductos parcialmente llenos Fuente: Hidráulica de Tuberías y Canales. Mediante simples consideraciones geométricas se puede determinar el área, perímetro y demás elementos de la sección transversal ocupada por el fluido. Consideremos una tubería cuyo diámetro es D y cuyo radio es r. El flujo corresponde a un tirante y.. 14 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(28) CU AR IA. S. Biblioteca Digital - Direccion de Sistemas y Comunicaciones. Figura 2: Tubo parcialmente lleno con sus características hidráulicas Fuente: Hidráulica de Tuberías y Canales. Las expresiones correspondientes al área, perímetro mojado y radio hidráulico son:. 𝑃 = 𝑟𝜃. 𝑟 (𝜃 − 𝑠𝑒𝑛𝜃) 2𝜃. RO. 𝑅=. PE. 𝑟2 𝐴 = (𝜃 − 𝑠𝑒𝑛𝜃) 2. AG. Si consideramos las fórmulas de Manning o de Chezy, o cualquier otra, para el cálculo de la velocidad media encontramos que siempre se cumple que.. DE. 𝑉 = 𝑘𝑅 𝑥. CA. Para pendiente y rugosidad constante, k y x dependen de la fórmula particular empleada. Ecuación de Chezy. BL IO TE. Chezy establece la ecuación general para el cálculo de la velocidad media en un conducto, la cual es:. 𝑉 = 𝐶√𝑅𝑆. En el cual V es la velocidad media, C el coeficiente de chezy, R el radio hidráulico y S la. BI. pendiente.. Formula de Manning Es la formula cuyo uso se halla mas extendido en la actualidad. Proviene de considerar que en la formula de chezy el coeficiente C es.. 15 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(29) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 1. 𝑅6 𝐶= 𝑛 La cual al sustituir en la fórmula de Chezy se obtiene la fórmula de Manning. valores 2 1. Y el gasto es: 2 1. 𝐴𝑅 3 𝑆 2 𝑄= 𝑛 2.2.6.-Los Sistemas de Riego o Sistemas Hidráulicos.. CU AR IA. S. 𝑅3𝑆 2 𝑉= 𝑛. PE. Es una red de riego (hidráulica) constituida por flujos de agua entrantes a partir de una fuente en la parte alta, flujos de agua salientes y perdidas en la parte baja, además integra la. RO. organización colectiva responsable de la administración del recurso hídrico, establecimiento de reglas de distribución y mantenimiento, resolución de conflictos que surgen alrededor de dicha. 2.2.6.1.-Partes del sistema de riego.. AG. administración (Ministerio de Agricultura y Riego , 2013).. DE.  Bocatoma: Capta el agua de la quebrada, río, manantial o agua subterránea.  Desripiador: Ayuda a retener las piedras que ingresan al sistema.. CA.  Desarenador: Ayuda a retener los sedimentos que ingresan por la bocatoma.  Canal de conducción y distribución: Conduce el agua a los sectores hasta las tomas lateral s. BL IO TE. para las parcelas a regar..  Reservorio Nocturno: Almacena el agua que no es utilizada en la noche para poder ser utilizada durante el día (Ministerio de Agricultura y Riego, 2014).. 2.2.7.-Criterios para realizar el mantenimiento de las partes del sistema de riego. De acuerdo con Ministerio de Agricultura y Riego (2014), se establece que.. BI. 2.2.7.1.-Cómo realizar el mantenimiento de la bocatoma. El mantenimiento se realiza en la época de estiaje, es decir, en época cuando no llueve, en el caso de la región costa donde la precipitación es mínima se debe programar en los meses de menor caudal en los ríos que son en los meses de agosto o setiembre. Proteger los bordes del río con muros de piedra.. 16 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(30) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. Reparar los daños pequeños inmediatamente después del sucedido, no esperar a que el problema se agrande. Se pueden utilizar materiales de la zona como piedra, cal o arcilla, o cemento con hormigón para los muros de encauzamiento.. S. Engrasar y pintar las compuertas de toma y de limpia para evitar que se oxiden (utilizar pintura. CU AR IA. anticorrosiva).. En el caso de una bocatoma tipo tirolesa, la rejilla y el canal colector, debe ser revisado y limpiado permanentemente.. Limpiando la poza del desarenador en época de verano o cuando se observe que está colmatada. PE. de piedras y arena depositados en la poza.. Engrasar y pintar las compuertas con pintura anticorrosiva, limpiar las hierbas que crecen. RO. alrededor, resanar fisuras en la estructura. 2.2.7.2.-Los trabajos de mantenimiento del canal.. AG. Se debe hacer limpieza por lo menos cuatro (4) veces al año, al finalizar cada uno de los trimestres, que coinciden con las épocas de siembra, cosecha, época de lluvias, etc.. organización de usuarios.. DE. Estos trabajos que se hacen en faenas con los usuarios, son dirigidos por los dirigentes de la. CA. Se debe cortar las hierbas cada vez que crece, tanto en la caja del canal como en el borde, para que el agua corra más rápido y no rebalse.. BL IO TE. Se debe reparar los canales malogrados con materiales comprados con el dinero de las tarifas de agua y cuotas de riego aprobados en la asamblea general. Estos materiales son generalmente de cemento, arena, cal y arcilla. Utilizando materiales del lugar como la champa, arcilla y piedra.. BI. Para evitar que los derrumbes malogren el canal, se debe proteger con plantación de arbustos y árboles en la ladera por encima del canal.. 17 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(31) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. 2.2.8.-Operación y mantenimiento de los sistemas de riego De acuerdo con Ministerio de Agricultura y Riego (2013), 2.2.8.1 Operación del sector hidráulico. En el proceso de capacitación/entrenamiento en Operación y Mantenimiento se. tienen. S. elaboradas las guías o instructivos para la ejecución e implementación de las actividades. CU AR IA. concernientes a la Operación, no obstante, en la presente guía estamos considerando muy sucintamente los elementos necesarios a tener en cuenta para realizar la adecuada Operación del sistema/sector hidráulico por parte de las OUAs. 2.2.8.2. Instrumentos de operación.. El Padrón o Registro de Usuarios representa un instrumento básico de operación para el. PE. desarrollo de todas las actividades técnico administrativas de la Junta de Usuarios, Comisiones y Comités de Usuarios que la integran, el padrón para ser utilizado en el proceso de Operación. RO. de la Infraestructura Hidráulica debe estar ordenado en función a la ubicación de riego del predio en el canal, a fin de poder planificar el reparto del agua a los usuarios según un orden. 2.2.8.3. Tipos de mantenimiento. AG. para el acceso al riego.. El mantenimiento anual de la infraestructura hidráulica, que realizan las OUAs involucra el. DE. desarrollo de una serie de actividades que podemos clasificar en tres tipos: Estos tres tipos de mantenimiento permiten en conjunto alcanzar el objetivo de mantener en. CA. condiciones de operatividad todas las estructuras del sistema, contemplando el momento más. BL IO TE. oportuno de su ejecución, así como el costo que demanda. Tabla 1: Tipos de mantenimiento y sus características. Características El mantenimiento normal es el preventivo, que se hace. BI. Normales. Correctivas. rutinariamente para prevenir daños y mantener la infraestructura en óptimas condiciones para su funcionamiento. Se hace generalmente en el transcurso de cada año. El mantenimiento correctivo es el que se hace para que las obras afectadas recuperen su capacidad original, incluyendo modificaciones en la red de canales y estructuras para adecuarse a cambios. 18 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.

(32) Biblioteca Digital - Direccion de Sistemas y Comunicaciones. importantes con respecto, por ejemplo, a la cédula de cultivos, problemas de drenaje, etc. La construcción de nuevas obras dentro del sistema debe entenderse como acciones de mejoramiento y no como mantenimiento. El mantenimiento especial es el que se hace para reparar daños en la. S. infraestructura causados por calamidades o siniestros tales como. CU AR IA. terremotos e inundaciones. Se debe tener un fondo especial de reserva para estos casos imprevisibles. Los daños mayores dan lugar a planes Especiales. de rehabilitación de reconstrucción.. El mantenimiento no sólo implica realizar acciones de prevención. sino también se presentan casos en que existirá la necesidad de reparar. PE. y de reemplazar obras o equipos, también de instalar nuevos equipos o construir nuevas obras.. RO. Fuente: Ministerio Nacional de Agricultura. 2.2.9.-Indicadores para evaluación privada de proyecto.. AG. Según Hurtado(2003 ), indica que para la evaluación privada de proyectos se utilizan indicadores de rentabilidad que se basan en el establecimiento de comparaciones entre los beneficios generados y los costos que ocasiona el proyecto. Los criterios más usados son:. DE.  Valor actual neto o valor presente neto (VAN)  Tasa interna de retorno (TIR). CA.  Beneficio- costo (B/C). Un mismo proyecto se puede medir con cada uno de estos indicadores tanto para la evaluación. BL IO TE. económica como para la evaluación financiera. 2.2.9.1.-Evaluación económica de proyectos. Según Portal del desarrollo humano local (s.f.), 2.2.9.1.1 Definición de evaluación económica La evaluación económica de proyectos de cooperación tiene por objetivo identificar las ventajas. BI. y desventajas asociadas a la inversión en un proyecto antes de la implementación del mismo. La evaluación económica es un método de análisis útil para adoptar decisiones racionales ante diferentes alternativas. Es frecuente confundir la evaluación económica con el análisis o evaluación financiera.. 19 Esta obra ha sido publicada bajo la licencia Creative Commons Reconocimiento-No Comercial-Compartir bajo la misma licencia 2.5 Perú. Para ver una copia de dicha licencia, visite http://creativecommons.org/licences/by-nc-ca/2.5/pe/.
