INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y
ELÉCTRICA
SECCIÓN DE ESTUDIOS DE POSGRADO E INVESTIGACIÓN
MAESTRÍA EN CIENCIAS DE INGENIERÍA DE TELECOMUNICACIONES
“PROPUESTA DE CONVERSION TECNOLOGICA EN LA RED DE DATOS, PARA EL PROYECTO INTERNET 2
EN EL INSTITUTO POLITECNICO NACIONAL”
TESIS QUE PARA OBTENER EL GRADO DE MAESTRO EN CIENCIAS DE INGENIERÍA DE TELECOMUNICACIONES PRESENTA
ING. JORGE FABIO DE LEON LOPEZ
DIRECTOR DE TESIS
M. EN C. SALVADOR ALVAREZ BALLESTEROS
AGRADECIMIENTOS
A mis padres, porque a ellos se lo debo todo.
A mi esposa, Norma, que siempre me apoyó y comprendió a lo largo de la maestría
A mis profesores, porque me brindaron sus conocimientos y su experiencia para llegar al lugar en que me encuentro.
Al Ing. Francisco Javier Vázquez Hernández, quien más que un jefe ha sido un amigo y el mayor apoyo para alcanzar mis metas
Con respeto y admiración.
RESUMEN
La presente tesis trata sobre los requerimientos y modificaciones necesarias a la infraestructura de la red de datos del Instituto Politécnico Nacional para su conexión a Internet 2.
Para alcanzar dicha conexión, se hizo necesario un estudio de la situación actual, identificando las limitaciones del equipo presente, para en su caso cambiarlo o ampliarlo para que la conexión sea exitosa y confiable no solo al IPN sino a todas las instituciones que a través de la red del IPN se enlacen.
En virtud de la situación económica del país y en particular del IPN, se mostrará un cuadro del costo de migración de la red.
ABSTRACT
This thesis is about the requirements and modifications needed in infrastructure of IPN’s data network in order to establish a connection to Internet 2.
To reach that connection, a study of present situation was needed, identifying limitations of actual equipment, in order to change or increase it to have an successful and reliable connection not only for IPN even to all the institutions that link through IPN’s network.
In touch of economical situation in the country, and particularly in IPN, a table resume will be shown with the cost of the network migration.
JUSTIFICACIÓN
entre los tres nodos principales (Zacatenco, Santo Tomás y UPIICSA), con la integración de tecnología ATM, sin embargo hacia la mayor parte de las unidades se establecen enlaces E1’s en fibra óptica y en algunos casos E1’s en microondas terrestres y 64 Kbps vía satélite, lo cual nos da como resultado que una conexión hacia Internet 2 con la infraestructura actual no sería de gran utilidad para el desarrollo de aplicaciones propuestas. Por tales motivos, tomando en cuenta que al momento existe poca literatura referente al proyecto Internet 2, se propone en esta tesis un estudio detallado de la infraestructura de la red de datos del instituto, como base para una propuesta de actualización y en su caso, migración tecnológica para un soporte adecuado a través de mayores anchos de banda y la revisión de los elementos necesarios para el acceso a Internet 2 tales como el protocolo IP versión 6 y la arquitectura de los nodos de conexión gigapop.
OBJETIVO
Establecer los requerimientos mínimos a cumplir por el equipo a utilizar en la red de datos del Instituto Politécnico Nacional, para contar con un enlace adecuado para Internet 2.
ANTECEDENTES
El Instituto Politécnico Nacional, con su tradición de impulso y participación en los grandes proyectos tecnológicos del país, fue una de las primeras instituciones educativas con presencia en la red mundial Internet. Este proyecto ha venido apoyando las actividades académicas, de difusión del conocimiento e investigación, sin embargo se ha venido comercializando perdiendo el espíritu académico que le dio inicio.
Por otra parte, se adoptó el protocolo IP (Internet Protocol), que a pesar de sus cualidades para trabajar sobre múltiples medios, se encuentra limitado en su esquema de direccionamiento, mismo que se estima estará saturado dentro de los próximos diez años.
académicos, de investigación y vinculación mas estrecha con la industria para el desarrollo de proyectos, contando con una versión del protocolo IP de características mejoradas que ahora incluyen: seguridad, un crecimiento en el esquema de direccionamiento (de 32 a 128 bits) y la posibilidad de manejar mayores y mejores recursos multimedia.
INDICE GENERAL
PRESENTACIÓN i
AGRADECIMIENTOS ii
RESUMEN iii
ABSTRAC iii
JUSTIFICACIÓN iii
OBJETIVO iv
ANTECEDENTES iv
INDICE GENERAL vi
INDICE DE FIGURAS ix
ÍNDICE DE TABLAS x
INTRODUCCIÓN 1
CAPÍTULO 1. ESTADO DEL ARTE 3
1.1. Las eras de las redes 4
1.1.1. Era 1. Redes basadas en mainframes. 4 1.1.2.Era 2. Redes basadas en
minicomputadoras. 5 1.1.3. Era 3. Redes de área local con
anchos de banda compartidos. 7
1.1.4. Era 4. Redes conmutadas. 9
1.2.Reseña histórica de Internet 10 1.3.Situación actual en la red de datos del IPN 23
1.3.1.Concentradores 25
1.3.3.Switches 33
1.3.4.Protocolos en uso 34
1.4. Internet 2 34
1.4.1.Redes de alta velocidad 37
1.4.2.Protocolos propuestos 39
1.4.3.Aplicaciones 39
CAPÍTULO 2. FUNDAMENTOS TEÓRICOS 41 2.1.Calidad de servicio 42 2.2.Gigapop 45
2.3.IP versión 6 46
2.3.1.El encabezado de IPv6 49
2.3.2.Encabezados de extensión 57
2.3.3.Controversias 62
2.4.MPLS 66
2.5.Ingeniería de Tráfico 69 CAPÍTULO 3. ANÁLISIS DEL PROBLEMA Y
PROPUESTA DE SOLUCIÓN AL CASO PRÁCTICO 78
3.1.Inventario. 79
3.2.Requerimientos de anchos de banda, calidad y clase de servicio en base a aplicaciones 80 3.3.Dimensionamiento de la Red 80 3.4.Análisis de ubicación de unidades 84 3.5.Propuesta de equipamiento por unidad 85
3.6.Inventario. 85
3.7.Requerimientos de anchos de banda, calidad y clase de servicio en base a aplicaciones 90 3.8.Análisis de ubicación de unidades 92 3.9.Propuesta de áreas de seguridad y gestión
de la red 94
3.10.Propuesta de equipamiento por unidad 95
CAPÍTULO 4. EVALUACIÓN DEL RESULTADO Y
ANÁLISIS DE COSTOS. 100
4.2.Análisis técnico 102 4.3.Análisis de costos 107 4.4.Beneficios por unidad 111
4.5.Conclusiones 114
4.6.Recomendaciones 116
ANEXOS 117
A. Glosario y abreviaturas 118
B. Bibliografía 124
C. Referencias 126
INDICE DE FIGURAS
Fig. 1. Primera era 5
Fig. 2. Segunda era. 6
Fig. 3. Tercera era. 7
Fig. 4. Cuarta era. 9
Fig. 5. Situación actual de la red de datos 31
Fig. 6. Red CUDI inicial. 38
Fig. 7. Clases de servicio definidas por ATM. 44
Fig. 8. Nodos Gigapop registrados. 45
Fig. 9. Encabezado de IPv6. 49
Fig. 10. Direcciones IPv6. 52
Fig. 11. Encabezado de extensión salto por salto para
datagramas grandes (jumbogramas) 58
Fig. 12. Encabezado de extensión para enrutamiento. 59
Fig. 13. Encaminamiento basado en etiquetas. 67
Fig. 14. Etiqueta MPLS. 67
Fig. 15. Operación de MPLS. 69
ÍNDICE DE TABLAS

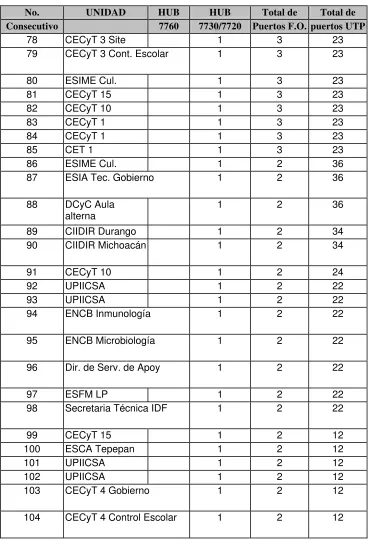

Tabla 1. Concentradores en el IPN. 25
Tabla 2.1. Enrutadores de centros foráneos en el IPN. 31 Tabla 2.2. Enrutadores de los nodos Santo Tomás y UPIICSA
en el IPN. 32
Tabla 2.3. Enrutadores del nodo Zacatenco en el IPN. 33
Tabla 3. Encabezados de extensión de IPv6. 57
Tabla 4. Porcentaje de utilización de algunos segmentos ethernet 80
Tabla 5. Diagnóstico de equipo de datos 87
Tabla 6. Diagnóstico de medios de comunicación. 88 Tabla 7. Diagnóstico de plataformas de equipo de cómputo. 89 Tabla 8. Requerimientos de servicio por aplicaciones 90 Tabla 9. Medios de comunicación para enlace a Internet 2 por
unidad. 92
Tabla 10. Propuesta de equipamiento. 97
Tabla 11. Análisis de marcas. 102
Tabla 12. Interfaces y uso de los equipos seleccionados. 105
Tabla 13. Costo de equipamiento. 108
INTRODUCCIÓN
La presente tesis comprenderá un estudio de la situación actual de la red de datos del Instituto Politécnico Nacional, sus limitaciones y requerimientos para adecuar y en su caso, migrar los equipos de comunicaciones para que el Instituto Politécnico Nacional cuente con una adecuada conexión a la red Internet 2, mediante una infraestructura que soporte de manera eficiente y confiable no sólo el tráfico y aplicaciones del Instituto, sino también las de aquellas instituciones que se enlacen a través de la infraestructura de la red institucional, en particular, se cubre el tema de la propuesta de equipamiento. Para ello, en el primer capítulo presentamos dos aspectos relevantes. En el primero se expone el desarrollo de las redes de datos, desde sus inicios hasta las más modernas a nivel mundial, partiendo de lo general y concluyendo en el caso particular de la red del Instituto Politécnico Nacional, la segunda parte contiene la historia de Internet 2 hasta nuestros días.
El capítulo 2 cuenta con cinco temas referentes a las tecnologías que ya se aplican y las que se espera soportar en el corto y mediano plazo a fin de permitir que las redes operen con la calidad de servicio requerida por las nuevas aplicaciones que demandan mecanismos de reserva de ancho de banda o prioridad de paquetes para operar de manera adecuada.
El capítulo 3 menciona la metodología de análisis, entendiéndola como el planteamiento del problema y la forma en que se determina su solución para cubrir cada uno de los aspectos requeridos por la red, sus usuarios y sus operadores; y describe la solución propuesta, los parámetros y criterios a que se sujetaron las tomas de decisiones.
El capítulo 4 considera un proceso de reingeniería a la fecha actual, planteando el caso en el cual estuviéramos partiendo de cero con la tecnología del momento actual, a fin de establecer aquellas posibles mejoras que redunden en el mejor desempeño de la red, así como las conclusiones que evalúen el aspecto costo beneficio.
tratados, o bien, localizar de manera sencilla la información particular que requiera.
Las referencias se han identificado con un número entre corchetes de la
siguiente forma [n], donde “n” corresponde al consecutivo indicado en los
anexos B y C de Bibliografía y referencias respectivamente.
CAPÍTULO 1.
CAPÍTULO 1. ESTADO DEL ARTE
Se denomina estado del arte, al desarrollo de una tecnología específica hasta el momento actual, dado que nuestro tema tiene como antecedentes las redes de comunicaciones y con ello el desarrollo de Internet y con las redes de alta velocidad, el desarrollo de Internet 2, trataremos éstos temas en el presente capítulo.
1.1. Las eras de las redes [1]
Las comunicaciones de redes para llegar a la cuarta era o era actual, han pasado a través de tres eras. Cada uno de estos períodos fue utilizado por una determinada generación de equipos de cómputo y aplicaciones y han expandido dramáticamente el uso de la Informática.
1.1.1. Era 1. Redes basadas en mainframes (sistemas de supercómputo) 1965 - 1975.
Cuando las grandes máquinas centralizadas dominaban el cómputo, se desarrollaron una serie de arquitecturas propietarias. Estas aplicaciones brindaban facilidades para establecer conexiones entre el servidor y las terminales de una determinada marca, todas las aplicaciones se procesaban en el Mainframe y la mayoría de los datos que cruzaban la red era texto.
Los elementos más esenciales en una red basada en Mainframe fueron los front-end processors (procesadores frontales-finales)y los controladores de sectores. Grupos de terminales fueron enlazados a los controladores, y estos controladores fueron conectados a los front-end processors a través de cables punto a punto para conexiones locales y líneas telefónicas dedicadas para conexiones remotas.
redes Token Ring enlazadas por puentes y/o enrutadores y otras más fueron completamente reemplazadas.
IBM 360/370 IBM 37X5 UNIDAD DE
CONTROL
[image:15.612.90.527.157.366.2]TERMINALES

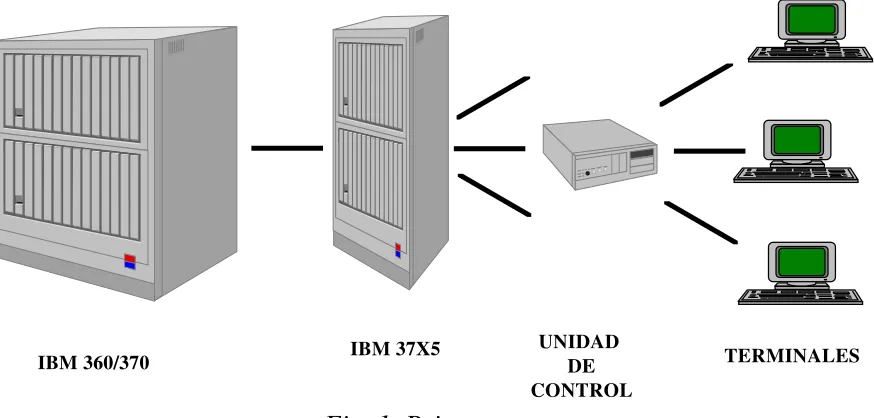

Fig. 1. Primera era
Token Ring es complejo, pero brinda muchas de las características de control de terminales basado en redes con Mainframe, con la flexibilidad y ancho de banda de un método de acceso de red de área local.
1.1.2.Era 2. Redes basadas en minicomputadoras 1975 - 1985.
muy básica, usando terminales asíncronas onectadas directamente a un puerto de la minicomputadora. Los
ultiplexores estadísticos evolucionaron para permitir compartir la línea de acceso en área amplia con protección de error. Los conmutadores fueron centralizados para varias redes, permitiendo a los usuarios de terminales seleccionar el servidor al cual se va a enlazar y aprovechar al máximo los costosos puertos del equipo de cómputo.
Un cambio clave en el manejo de las redes había ocurrido: era típico que se usara equipo de varios proveedores para obtener la totalidad de los Cuando las minicomputadoras llegaron a ser técnicamente accesibles y con una mejor relación costo-beneficio, muchas organizaciones cambiaron sus aplicaciones de ingeniería y finanzas hacia estos equipos. El acceso de las terminales comenzó de una forma
componentes de la red. Esto aceleró rápidamente los cambios en las tecnologías de redes e incrementó la cantidad de pequeñas empresas de equipos que entraron al mercado.
VAX PBX ENLACE T1
[image:16.612.91.525.185.422.2]TERMINALES

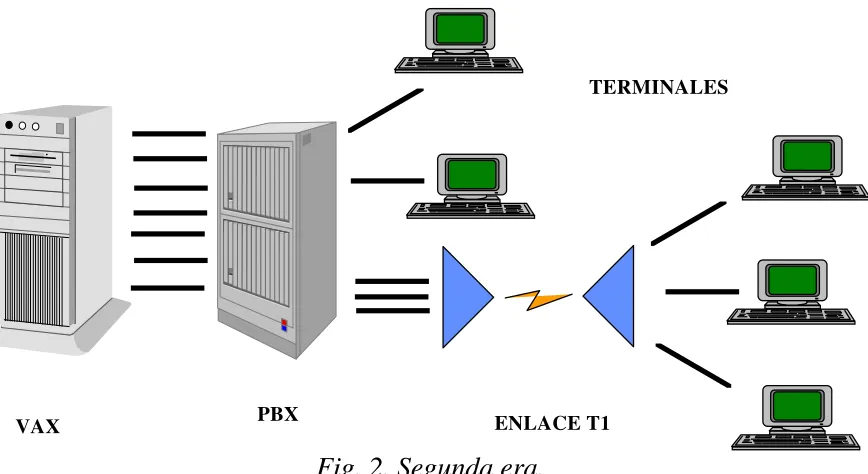

Fig. 2. Segunda era.
El mayor vendedor de equipos mini, Digital Equipment Corporation (DEC), fue un líder desde el inicio de las redes a través de puertos asíncronos, las terminales existentes fueron conectadas a servidores de terminales en lugar de
onectarse directamente a la minicomputadora o a través de un PBX. Los
na evolución similar se realizó por parte de IBM: los cables punto a punto que enlazab
reemplazados por equipos MSAU (Multi Station Access Unit) con funciones imilares a las de los concentradores actuales, pero operando únicamente para c
servidores de terminales fueron conectados directamente a las minicomputadoras a través de servicios ethernet de 10 Mbps en red de área local, en esta arquitectura los servidores de terminales reemplazaban a los PBX y los puentes remotos reemplazaban a los multiplexores estadísticos.
U
an a los controladores de sector con el Mainframe fueron
s
1.1.3. Era 3. Redes de área local con anchos de banda compartidos 1985 - 1995.
Las redes de área local basadas en terminales de IBM, DEC y un sin número de pequeños proveedores establecieron las conexiones LAN como un medio viable para las redes de computadoras. Los sistemas de cómputo de escritorio roliferaron a lo largo de grandes organizaciones y los usuarios requirieron compartir recursos físicos co
eron los para red de área local, los
p
mo impresoras y transferir archivos. Para cubrir sistemas operativos
esta necesidad, surgi
cuales soportan aplicaciones stand alone (máquinas aisladas de la red) que los
usuarios ya tenían y proveían las bases para una evolución rápida de aplicaciones basadas en redes de área local para compartir bases de datos.
CONCENTRADOR ETHERNET
ENRUTADOR
EQUIPOS DE CÓMPUTO DE ESCRITORIO
[image:17.612.84.518.320.637.2]MSAU

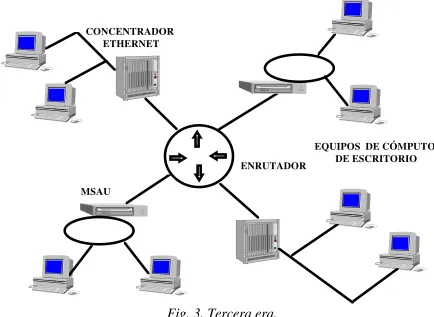

Fig. 3. Tercera era.
dentro de un segmento ethernet o un segmento Token Ring. Dado que las primeras computadoras personales tenían una capacidad de procesamiento uy baja y solamente podían sostener limitadas conexiones dentro y fuera de
iende desde cada escritorio a un panel de conexión, usualmente uno o más por cada piso del edificio.
Los puentes fueron usados para conectar segmentos ethernet o segmentos
es muy grandes el número de dispositivos ocasiona que los paquetes broadcast puedan llegar a sobrepasar la capacidad de la red.
Los concentradores inteligentes resolvieron el problema de cableado, evolucionaron para soportar tanto Token Ring como ethernet en el mismo dispositivo, cada estación ocupaba su propio cableado de par trenzado a pesar de que muchas estaciones compartían un segmento o anillo, el cableado era más fácil de administrar.
El enrutamiento, tanto en los servidores de archivos como en unidades externas, resolvió el segundo problema de tráfico excesivo y permitió a los administradores de red segmentar sus redes de área local. Los paquetes de tipo broadcast fueron detenidos en el enrutador (especialmente favorable para enlaces de baja velocidad en conexiones de área amplia) y el tráfico de los usuarios entre las redes de área local fue controlado. Los enrutadores realizan estas funciones corriendo protocolos muy complicados que permiten filtrar en forma inteligente los paquetes de tipo broadcast.
m
la red, este proceso trabajaba con mediana eficiencia.
Se presentaron dos problemas fundamentales con este tipo de redes:
• La instalación del cableado utilizado era difícil y costosa (en el caso del
coaxial para Ethernet), no seguía la topología de estrella que había llegado a ser el estándar para conexiones de voz y terminales. En una topología tipo estrella, el cableado de par trenzado se t
•
1.1.4. Era 4. Redes conmutadas 1995 - nuestros días.
El increíblemente rápido desarrollo en computadoras personales condujo la cuarta era de las redes de cómputo, el creciente poder de estas máquinas por el incremento en la velocidad de los procesadores es una de las fuerzas que llevaron a esta era de las comunicaciones de redes.
CONMUTADOR DE LAN
ENRUTADOR
DE TRABAJO ESTACIONES CONMUTADOR
[image:19.612.87.473.225.500.2]ATM
Fig. 4. Cuarta era.
[2] Una nueva forma de proveer información a los usuarios es tomar ventaja
del poder en el nuevo hardware, en casi cada industria y cada tipo de aplicación, es preferible contar con imágenes en lugar de texto. El World Wide Web, CAD, videos de entrenamiento, vídeo en demanda son únicamente algunas aplicaciones que están absorbiendo enormes cantidades de ancho de banda. Por ejemplo, si se requieren 8 bytes para transferir la palabra “avión”, e lleva aproximadamente 80,000 bytes para enviar una figura de un avión y s
Los beneficios económicos de la computación gráfica son enormes, la información se comprende de manera más fácil, rápida e intuitiva, los usuarios usan menos tiempo para aprender las aplicaciones y más tiempo trabajando con la información.
Cada vez se van adicionando más usuarios a las redes existentes, las aplicaciones cliente/servidor están multiplicando las necesidades de ancho de
anda, los servidores de aplicaciones empresariales y las granjas centralizadas
inistrar.
si se tienen 20 usuarios, en lugar de ompartir un segmento ethernet de 10 Mbps, tienen 200 Mbps entre todos
DDI, los datos se pueden mover más rápida y ficientemente hacia muchas estaciones a través de la red.
vital
962 Paul Baran, un investigador estadounidense, describió una solución al
b
de servidores están moviendo más tráfico hacia el exterior de los grupos de trabajo. Es obvio que las tecnologías de concentradores y enrutadores desarrolladas hace varios años no fueron diseñadas para soportar carga de tráfico tan pesada, una forma de atacar estos problemas es la segmentación, pero esto no es muy eficiente cuando se tienen aplicaciones que realmente demandan muy alto ancho de banda y también es difícil de adm
La conmutación ha sido hasta el momento la mejor solución, en una red conmutada cada estación de trabajo y servidor tiene su propia conexión dedicada a la red. Esto significa que
c
ellos y si el conmutador soporta conexiones de alta velocidad, tales como fast ethernet 100 Base T, ATM o F
e
1.2.Reseña histórica de Internet [3] [6]
A finales de la década de los años cincuenta, en plena guerra fría, el Departamento de Defensa de los Estados Unidos se empezó a preocupar por lo que le sucedería a los sistemas de comunicación de la nación en el evento de una guerra atómica. Fue obvio que mantener las comunicaciones sería
para el sostenimiento de una guerra mundial, pero también lo fue que la naturaleza de un conflicto nuclear, prácticamente garantizaría que los sistemas de comunicación existentes de la nación, serían derrumbados.
1
eran destruidos, el resto podría ajustar dinámicamente sus conexiones, manteniendo la comunicación. La propuesta fue discutida, desarrollada y expandida por varios miembros de la comunidad de cómputo.
1967. La planeación de este tipo de redes se expuso durante el simposium
realizado en Inglaterra sobre Principios Operativos, auspiciada por ACM (Association of Computer Machinery).
1968. El primer resultado en este tipo de redes se obtuvo en Gran Bretaña,
ANET, fue creada para estudiar técnicas para proveer comunicaciones de atos independientes del proveedor, potentes y confiables. Muchas técnicas de
RPA (Advanced Research Projects Agency), una agencia del Pentágono
dió a la utilizando un mainframe IBM.
1969. En 1969 la Agencia de Defensa para proyectos de Investigación
Avanzados del Pentágono (Defense Advanced Research Projects Agency, DARPA) fundó un proyecto de investigación y desarrollo con el fin de crear una red experimental de conmutación de paquetes. Esta red, conocida como ARP
d
comunicación de datos por módem fueron desarrolladas en ARPANET.
Esta organización fue constituida por cuatro instituciones de investigación: la Universidad de California en los Angeles (UCLA), el Instituto de Investigación de Stanford (SRI), la Universidad de California en Santa Bárbara (UCSB) y la Universidad de Utah.
A
surgida a partir del lanzamiento del satélite Sputnik, decide realizar un proyecto mayor sobre esta tecnología en redes en Estados Unidos. Este proyecto fue desarrollado por RAND, MIT (Massachussets Institute of Technology) y UCLA (University of California Los Angeles). El primer nodo fue instalado en UCLA. Para diciembre de ese año ya existían cuatro nodos en ARPANET, pudiendo transmitir datos en líneas de transmisión de alta velocidad y programar remotamente computadoras en otros nodos. En 1971 había quince nodos, y para 1972, treinta y siete.
comunicación de proyectos y trabajos entre investigadores, y al uso
encia internacional de ARPANET, con una emostración entre 40 máquinas, conectadas entre sí alrededor del mundo, y
el rápido crecimiento del sistema. a red experimental fue tan exitosa que muchas de las organizaciones unidas a personalizado del correo electrónico y más humano de la comunicación persona a persona. Así también surgen las listas de interés, que son mensajes de correo electrónico retransmitidos automáticamente a los suscriptores en la red.
1973. Tuvo lugar la primera confer
d
sin ninguna pérdida de información, teniendo un éxito impresionante. Otra ventaja de ARPANET es que no importaba los tipos o tamaños de las máquinas en las que se estuviera trabajando, mientras cumplieran con los protocolos establecidos, funcionarían dentro de la red.
1974. El protocolo original se conocía como NCP "Network Control
Protocol", el cual fue cambiado por un nuevo estándar más sofisticado, llamado TCP/IP, publicado en este año por Vint Cerf y Bob Kahn. TCP (Transmission Control Protocol) convierte mensajes en cadenas de paquetes en el nodo de origen, y los ensambla de nuevo en el punto de destino. IP (Internet Protocol) maneja el direccionamiento permitiendo que los paquetes fueran enrutados a través de diferentes nodos y hasta de diferentes redes con varios estándares, como Ethernet, FDDI y X.25. ARPANET, en 1974 ya eran 40 nodos. En este año se creó el grupo INWG (InterNet Working Group), que ayudó a establecer protocolos comunes para
L
esta, comenzaron a usarla diariamente como vía de comunicaciones.
1975 la ARPANET pasó de ser una red experimental a ser una operacional, y
la responsabilidad para administrarla fue concedida a la Agencia de Comunicaciones de la Defensa (Defense Comunications Agency, DCA). Sin embargo, el desarrollo de ARPANET no se detuvo y luego de volverse una red operacional, se desarrolló el protocolo básico, que permitía integrar muchas clases diferentes de redes.
1977. Comenzó a extenderse el uso de TCP/IP en otras redes para vincularse a
años 70 y en los años 80, personas de diferentes grupos sociales tuvieron acceso a computadoras de gran capacidad, siendo bastante fácil el conectarse a
creciente red de redes. Como el software de TCP/IP es de dominio público,
servicios nfocados a la diversión como el primer MUD (Multi User Dungeon, juego de
eclara como stándar al conjunto TCP/IP, separándose de ARPANET la parte militar,
idió en las redes MILNET, que orrespondía a la porción de datos no clasificados de la Red de Datos de la
.
ed de redes: INTERNET. La esencia de la operación fueron los rotocolos TCP/IP que fueron la clave que permitiría comunicarse con la
y por su misma naturaleza, descentralizante y hasta anárquico, comenzó el auge de la conexión a Internet (derivado de International Networking). Fue en esta época donde surgió USENET, el boletín electrónico más grande del mundo, basándose en UUCP, tecnología desarrollada en los laboratorios Bell de AT&T, junto con el sistema operativo UNIX, que al paso de los años, se ha convertido en el sistema operativo estándar de todos las computadoras de mediano y gran tamaño conectadas a Internet. También surgieron
e
rol interactivo) en la Universidad de Essex.
1981. Surgió otro punto de desarrollo de estas redes, BITNET (Because It's
Time for NETwork), creado como red cooperativa, proveyendo a sus usuarios de correo electrónico, listas de interés y transferencia de información y archivos. La conexión a Internet tiene un mínimo costo, ya que cada nodo es independiente, y maneja por sí mismo sus propias necesidades técnicas y financieras. De esta manera, la red comenzó a extenderse, abarcando mayor número de gentes conectadas y de recursos. Así, la comunicación a través de la computadora comenzó a ser indispensable.
1982. El Departamento de Defensa de los Estados Unidos d
e
MILNET, Dándose el auge por las estaciones de trabajo de escritorio, con sistema operativo Berkeley UNIX (desarrollado por la Universidad de Berkeley, en California), que incluye software de red TCP/IP.
1983, la vieja red ARPANET se div
c
Defensa (Defense Data Network, DDN), y una nueva y pequeña ARPANET En 1983 se interconectaron las tres redes ARPANET, CSNET y MILNET naciendo la r
p
1984. NSF (National Science Foundation), a través de su Oficina de Cómputo Científico Avanzado establece un nuevo avance técnico, al integrar 5 supercomputadoras a través de enlaces más rápidos, impulsando así el desarrollo de Internet, y permitiendo una mayor cantidad de conexiones,
rincipalmente de universidades, con finalidades académicas y de
cciones de Internet para s diferentes redes conectadas) por sus ubicaciones geográficas, formalizando
cceso de toda la comunidad científica americana a cinco grandes entros de supercomputación. Esta red privada se convirtió en la espina dorsal
se Team), que genera recomendaciones y lertas en caso de problemas dentro de la Red.
p
investigación. También surge el primer Freenet (acceso público a correo electrónico y servicios de Internet en forma gratuita) en Cleveland. En este punto se inició la organización de los dominios (o dire
la
los seis básicos: gov, mil, edu, com, org y net, que corresponden a instituciones gubernamentales, militares, educacionales, comerciales, no comerciales, y destinados a enlaces entre redes, respectivamente.
1986 nació la red NSFnet (National Science Foundation network) para poder
facilitar el a c
de Internet. Ante el carácter abierto de esta red, surgieron muchas conexiones sobretodo por parte de las universidades.
También en 1986 se inicia en México la incursión a Internet, con la conexión del Instituto Tecnológico de Estudios Superiores de Monterrey como usuario de BITNET
1988. Empiezan a surgir problemas en la red, como el caso del "virus" de
Internet (Internet Worm), que aprovechaba un error en el código de los programas de correo electrónico, afectando a 6,000 de los 60,000 computadoras conectadas a Internet. Por este motivo, DARPA crea el CERT (Computer Emergency Respon
a
La comunicación personal tiene mayores posibilidades con el desarrollo de IRC (International Relay Chat), que permite la conversación simultánea de varias gentes en todo el mundo conectadas a esta red.
1989. Venezuela ingresa al mundo de Internet con la red Saycit liderizada por
Internet fue iniciada por La Universidad del estado de Zulia y el Instituto de Cálculo aplicado conectándose a Saycit mediante una línea muerta de 14.400 bps hasta Caracas y luego realizando un enlace digital con la Universidad de los Andes.
Como ironía y muestra de la eficiencia del sistema, en la guerra del Golfo Pérsico de este mismo año, los ejércitos de Irak utilizan Internet como medio de comunicación para sus operaciones y ataques. No pueden ser detectados or las fuerzas militares estadounidenses, ya que los iraquíes utilizan
en Unión Soviética, ya que algunos moscovitas poseían el enlace a Internet y
ico se formaliza su incorporación a Internet a través del Instituto ecnológico y de Estudios Superiores de Monterrey, en el Campus Monterrey
SA), specíficamente a la Escuela de Medicina utilizando como enlace una línea
n DECNET, lo sacaba y permitía accesar Internet. Además de p
direcciones piratas, y cambian constantemente de lugar el equipo y las instalaciones. La importancia de Internet comienza a revelarse, ya que es el único medio de comunicación sin censura ni restricciones que poseen los estudiantes chinos que se rebelan, pidiendo democracia en su gobierno. También juega un factor de peso en el intento de golpe de Estado realizado la
conseguían de primera mano la información necesaria sobre el golpe para difundirla a nivel internacional.
En Méx T
(ITESM) era participe de BITNET desde 1986, las conexiones se hacían a través de líneas conmutadas pero su conexión permanente se logró hasta el 15 de Junio de 1987 (a BITNET y posteriormente a INTERNET). Para 1989, se formaliza su incorporación a Internet como nodo a partir de la conexión del ITESM hacia la Universidad de Texas en San Antonio (UT e
privada analógica de 4 hilos a 9600 bits por segundo y la máquina que recibía la conexión era una Microvax-II con la dirección 131.178.1.1 (desde Septiembre de 1993 se encuentra fuera de operación en el ITESM, Campus Monterrey). Esta máquina tenía un software que recibía el tráfico de TCP/IP encapsulado e
ser el primer nodo de Internet en México, pasó a ser el primer servidor de nombres (Name server) para el dominio .mx.
1990. Debido a su propio éxito, ARPANET se volvió obsoleto y deja de
dedicadas a la protección de los derechos de las personas conectadas a Internet. Este es el caso de EFF (Electronic Frontier Foundation), y la primera organización que comercializa el acceso a Internet vía módem: The World.
Originalmente, el término INTERNET fue usado para referirse a las redes
rnet, procurando un
(Advanced Network Services) con la finalidad de operar la
de los Estados Unidos, George Bush, firmó la MILNET y ARPANET, unidas. Sin embargo, en 1990 ARPANET desapareció formalmente e Internet abarca hoy muchas redes alrededor del mundo.
Internet ha crecido mucho más allá de su visión original. Redes como la DDN (Defense Data Network) , algunas agencias de la Defensa, nuevas redes como la NSFNET (National Science Foundation Network), han jugado un papel vital en la formación y direccionamiento de Inte
crecimiento que ha cobijado a muchas organizaciones nuevas en la red.
A mediados de la década de los años ochenta, la NSF enlazó seis centros de supercomputadores de los Estados Unidos en la red NSFNET, con altas velocidades de datos (Inicialmente con la conexión T1 de 1.54 Megabits por segundo y en 1990 se introdujo la especificación T3 que permitió velocidades
e 45 Mbps). d
A finales de los años ochenta la NSF pasó el financiamiento y la administración de la NSFNET a un grupo no lucrativo de universidades llamado MERIT (Michigan Educational Research Information Triad), el cual trabajó con las empresas MCI e IBM en la expansión y mejoramiento del acceso nacional a alta velocidad. Temporalmente, las tres organizaciones
ormaron la ANS f
NSFNET. En este momento la NSF había establecido una política de uso aceptable que no permitiría acceso comercial a la NSFNET. Sin embargo, las empresas ya empezaban a comprometerse.
Es así que para 1990, la NSFNET había tomado el lugar de ARPANET. En 991 el entonces presidente
1
reunir organizaciones gubernamentales y comerciales, lo que significó la desaparición de la política no comercial de la NSFNET.
Luego aparecieron redes como la CSNET (Computer Science Network) establecid
o podía
a por la NSF para ofrecer correo electrónico a las universidades que n tener acceso a la NSFNET e introducirlas en lo que se convertiría n
gradualmente, en la Internet de hoy en día; y como la BITNET que ofrecía además de correo electrónico, listas de correo, capacidad de transferencia de archivos y otras opciones.
BITNET y CSNET compartían sus intereses de conectarse a NSFNET. Por esta razón formaron la CREN (Corporation for Research and Educational Networking) y cuando lograron completar su unión, superando las considerables dificultades técnicas, empiezan a trabajar para integrarse completamente con la NREN, la red establecida por el Presidente de los Estados Unidos.
Otras partes del mundo han decidido conectarse a las redes emergentes como CA*NET y NETNORTH en Canadá, o las redes ESRN y EUNet de Europa. Cada día son más las redes nacionales y continentales de todo el mundo que se integran totalmente a lo que se está conociendo como la red mundial de computadores, INTERNET.
Se implementan herramientas que catalogan y facilitan el acceso a Internet: Archie, para la búsqueda de archivos accesibles mediante FTP (File Transfer Protocol); Hytelnet, un catálogo de recursos y bibliotecas en línea accesibles mediante telnet (terminal remota); WAIS (Wide Area Information Servers), para entregar directamente documentos al usuario, solicitándolos a través de palabras clave; Gopher, para ver la información a través de menús; PGP (Pretty Good Privacy), para dar seguridad y privacía a los mensajes de la comunidad en la red; Verónica, un sistema de búsqueda complementario a
opher. G
1991. Commercial Internet eXchange (CIX) Association, Inc., surge a partir
1992. Es un año de profundos cambios dentro de Internet. Se funda Internet Society (ISOC), para coordinar el uso de las tecnologías existentes en beneficio de todos los usuarios. Se desarrolla en el CERN la tecnología de WWW (World Wide Web), que permite un acercamiento más fácil a través de hipertexto a los recursos de Internet; también se da la primera muestra de audio y video en tiempo real a través de la Red.
En este entonces existía un organismo llamado RED-MEX, formado principalmente por la academia, y es donde se discuten las políticas, estatutos y procedimientos que habrían de regir y dirigir el camino de la organización de la red de comunicación de datos de México. Esta debería ser una
sociación Civil que posteriormente se forma con el nombre de MEXNET. A
Es así (después de muchos problemas para reunir a los representantes legales de cada institución) como surge MEXNET, el lugar fue la Universidad de Guadalajara. El Motivo, crear a la asociación civil. El día 20 de Enero de
992. Los particip
1 antes: ITESM, Universidad de Guadalajara, Universidad de
niversidad Veracruzana, Instituto de Ecología, Universidad li. Más tarde, el 1ro. de Junio de 1992, MEXnet salida digital de 56kbps al backbone de Internet.
icios de información, así tros, directorios y bases de datos referentes a Internet. También el , su esposa Hillary y su vicepresidente Al Gore
masivos de comunicación adicionales (televisión, radio, cine, revistas y publicaciones) toman
OE, en 1992; UAM, UAG, Universidad Panamericana, CIMIT, UAP, UA de Chapingo, las Américas, ITESO, Colegio de Postgraduados, LANIA, CIQA, Universidad de Guanajuato, U
Iberoamericana, IT de Mexica establece una
1993. InterNIC es creado por NSF para proveer serv
como regis
Presidente Bill Clinton
ingresan al WWW. En este momento los medios tr
conciencia de Internet y sus implicaciones. Entonces hay artículos en las revistas Time y Newsweek, además mereciendo reportajes en las cadenas más importantes de televisión estadounidense. El crecimiento de la red se vuelve exponencial. Mosaic, explorador de Internet desarrollado en la Universidad de Illinois Urbane-Champagne, es el primero en aprovechar la gran capacidad del WWW, teniendo un crecimiento anual de 341,634% en número de usuarios de esta herramienta. El crecimiento de MEXNET fue registrando a usuarios
UAAAN, COMIMSA, UASLP, Universidad Veracruzana, UANL y Universidad Autónoma de Puebla entre otros, esto durante 1993.
En 1993 el CONACyT se conecta a Internet mediante un enlace satelital al
e universitarios de la Universidad de
el
tro de la red y surge el caso e Canter & Siegel, que, sin respetar las reglas de cortesía de la red (conocidas NCAR, el ITAM hace lo propio el 18 de Enero de 1993; es en 1993 cuando la UAM se establece como el primer NAP, al intercambiar tráfico entre dos diferentes redes.
Para finales de 1993 existían una serie de Redes ya establecidas en el País, algunas de ellas:
MEXnet (que incluía al IPN) Red UNAM
Red ITESM
RUTyC, que desaparecería como tal ese mismo año BAJAnet
Red Total CONACYT
SIRACyT, un esfuerzo por agrupar las anteriores
En 1993 cuando fue el nacimiento de la WWW (world wide web),al presentarse el Mosaic, primer navegador Browser desarrollado por Marc Andreessen en el NCSA (National Center for Supercomputing Applications).
ero todo cambió cuando un grupo d P
Illinois descubrieron el Web. Marc Andreessen, uno de ellos, en 1993 escribió el código para Mosaic, el primer explorador gráfico para el Web. Este explorador se podía conseguir gratis dentro de la red y cualquier persona entonces, podía tener acceso a gráficos y documentos de texto.
Esta adición de gráficos a la red, causó un gran interés por parte de grandes instituciones como The New York Times y The Economist. En este año
áfico de la Internet creció en un 341,634%. tr
1994. Internet cumple 25 años de servicio. Ahora hay comunidades completas
conectadas a Internet (Lexington y Cambridge, Mass., USA), el Senado de los Estados Unidos provee información y los centros comerciales llegan a la red, como Internet Shop Network y JCPenny. El auge es tal que surge servicios bancarios en la red, como First Virtual y los negocios comienzan a prosperar, como el caso de Pizza Hut.No todo es felicidad den
como nettiquete), inundan USENET con anuncios sobre sus servicios para inmigración, teniendo una respuesta hostil por parte de los ciudadanos de la red (net.citizens). El número de "hosts" conectados era de tres millones y se
abían llegado a integrar 25.000 redes de 146 países.
constituido como "Institución Nodo Regional" de la h
Fue hasta 1994, con la formación de la Red Tecnológica Nacional ( RTN ), integrada por MEXnet y CONACyT que el enlace creció a 2Mbps ( E1 ). Y es en este año que el Internet se abre a nivel comercial en nuestro país PIXELnet, ya que hasta entonces, solamente instituciones educativas y de investigación
graron realizar su enlace a Internet. lo
Durante 1994 y 1995, se consolidaron redes como RTN creando un Backbone nacional y agrupando a un gran numero de instituciones educativas y comerciales en toda la República, desde Baja California hasta Quintana Roo. Se mantuvieron esfuerzos de la Red UNAM y surgieron los ISP's comerciales con más fuerza, los cuales no sólo brindaban conexión a Internet sino servicios de valor agregado, tales como acceso a Bases de Datos públicas y privadas.
Es así que el Centro de Ciencias de Sinaloa a partir del 15 de marzo de 1994 realiza las últimas pruebas de funcionamiento, del enlace vía RDI CONACyT D.F.-Centro de Ciencias de Sinaloa lo que permite que su red local/regional quede conectada al segmento de la RTN con el número de subred 148.207.16.0 y con dominio(ccs.conacyt.mx). Con este hecho el Centro de
iencias de Sinaloa queda C
RTN. Actualmente cuyo dominio es (ccs.net.mx).
En 1994 otro grupo de jóvenes crean el directorio Yahoo (http://www.yahoo.com) y meses después Joe Kraus y otros estudiantes producen Excite (http://www.excite.com).
1995. Los sistemas de servicios vía módem (Compuserve, Prodigy, Genie) comienzan a ofrecer servicios de Internet. Gran cantidad de compañías relacionadas con la red se vuelven públicas, encabezadas por Netscape, que tiene el tercer índice de ganancias jamás conseguido en Wall Street.Los datos aquí proporcionados muestran la evolución de Internet, en la cual se señala la gran diferencia que existe entre su estado actual y sus orígenes. La red, que
esta red se ha generado una nueva cultura, la cybercultura, con
IC-México ) el cual se encarga de la coordinación y dministración de los recursos de Internet asignados a México, tales como la
produce el ahora tan famoso Netscape Navigator. icrosoft declina en su incredulidad hacia Internet y crea el Internet Explorer.
ra
ancieros con es financieras comenzó como un proyecto de sobrevivencia de la información ante la posibilidad de un ataque nuclear, ha derivado en una red de redes, que comunica de manera amplia y eficiente a un creciente número de personas. Alrededor de
su modo de pensar, de hablar, de sentir; un mundo nuevo que aún falta mucho por explorar y que tiene un gran potencial. El Vaticano aparece en línea
http://www.vatican.va/) (
En Diciembre de 1995 se hace el anuncio oficial del Centro de Información de Redes de México ( N
a
administración y delegación de los nombres de dominio ubicados bajo .MX. Y para 1995 el mismo creador de Mosaic, ya graduado, funda Netscape Communications Corp., que
M
En la actualidad la red está empezando a generar grandes cantidades de dinero, y esto produce gran interés en cualquier persona. Ahora se pude usar la Internet para adquirir todo tipo de satisfactorios, tales como autos, flores, y hasta chocolates.
En Febrero de 1995, Hong Kong se desconecta de la red mundial en busca de n "Hacker", en marzo del mismo año, Hong Kong lanza la prime u
Radiodifusora "Radio Hong Kong" que se mantiene en línea 24 horas al día. En julio, el número estimado de usuarios oscila entre 20 y 30 millones. Una tarifa Anual de $ 50 (USD) es impuesta para registrar los DNS (Domain Name Server).
En Octubre, emergen tecnologías como: Java (JavaScript), Virtual Enviroments (VMRL), y otras herramientas.
l número de suscriptores diarios a listas de correo electrónico llega a 21,000.
atención de las empresas de telecomunicaciones, quienes empiezan
enerado una nueva era en el desarrollo de software, ya que constantemente se uda de usuarios en da producto.
Para registrar un ISP en necesario colocar contenido político y
ontratados con TELMEX para uso privado. Se consolidan los principales rgo y ancho del territorio
bajo .mx tienen en su nombre las letras WWW. E
En Diciembre, los soldados en el campo de batalla, se contactan con sus familias vía Internet.
1996 La posibilidad de realizar llamadas telefónicas a través de Internet, aptura la
c
a desarrollar la tecnología.
arios sitios del gobierno norteamericano sufrieron intrusiones que realizaron V
personas no deseadas (hackers) cambiándoles su contenido, incluyendo a la Agencia Central de Inteligencia (CIA), Departamento de Justicia, Fuerza Aérea, entre otros.
El Internet Ad Hoc Committee anunció planes de añadir 7 nuevos Dominios genéricos de Alto Nivel que son: .firm, .store, .web, .arts, .rec, .info, .nom.
La guerra de los navegadores iniciada entre Netscape y Microsoft, ha g
están ofreciendo nuevas versiones mejoradas con la ay Internet que prueban las versiones beta de ca
Restricciones en el uso de Internet alrededor del mundo:
China: Usuarios y proveedores deben registrarse ante la policía Alemania: Limitación de acceso a algunos grupos de noticias
Arabia Saudita: Confinado el uso de Internet en Universidades y Hospitales ingapur:
S
religioso
Fuente: Human Rights Watch
En 1996, ciudades como Monterrey, N.L., registran cerca de 17 enlaces E1 c
ISP's en el país, de los casi 100 ubicados a los la nacional.
Nace la Sociedad Internet, Capítulo México, una asociación internacional no gubernamental no lucrativa para la coordinación global y cooperación en
Intern de México.
X.
ervicios en el territorio mexicano, ubicados en los principales
articipando: ITESM, UNAM, UAM, UDLA, U de G, U de N.L.,
omo ya se mencionó, el Instituto ingresa Internet en 1993 participando en et. Se crea el Computer Emergency Response Team
A finales de 1996 la apertura en materia de empresas de telecomunicaciones y concesiones de telefonía de larga distancia provoca un auge momentáneo en las conexiones a Internet. Empresas como AVANTEL y Alestra-AT&T ahora compiten con TELME
1997 2000th RFC: "Internet Official Protocol Standards"
71,618 listas de correo registradas en Liszt
El American Registry for Internet Numbers (ARIN) es establecido para manejar la administración y registro de números IP para áreas geográficas,
ctualmente realizado por el InterNIC. Iniciara su funcionamiento en Marzo a
de 1998.
En 1997 existen más de 150 Proveedores de Acceso a Internet (ISP's) que rindan su s
b
centros urbanos: Cd. de México, Guadalajara, Monterrey, Chihuahua, Tijuana, Puebla, Mérida, Nuevo Laredo, Saltillo, Oaxaca, por mencionar sólo algunos.
1999, El IPN cuenta con tres enlaces E1 a Internet.
Se crea la Corporación de Universidades para el Desarrollo de Internet CUDI) p
(
CISECE y el IPN como asociados académicos en tanto que CONACyT y Telmex como miembros institucionales. Para crear una red de 34 Mbps para inicios del año 2000.
1.3.Situacion actual en la red de datos del IPN
C
Desde el primer enlace de 64 Kbps hacia el ITESM, posteriormente la conexión E1 vía la Red Tecnológica Nacional y más reciente los enlaces E1 vía Telmex-UNINET y a través de Avantel, se han venido utilizando al máximo de su capacidad la mayor parte del tiempo.
La red de datos del Instituto Politécnico Nacional, brinda servicio a más de
acatenco. Con sede en el Edificio Inteligente, comprende las unidades del
veedores de servicios de comunicación para los centros en el interior el país.
cuenta con la mayor ispersión entre sus unidades, motivo por el cual la totalidad de sus enlaces se
establecen a ara cubrir la zona sudeste de la ciudad de
éxico.
odo empleando multiplexores de fibra óptica que proporcionan 4 nlaces E1 para transmisión de datos, y cuentan con redundancia a través de
enlaces de mic de sma cida o q uenta con una
doble delta para la transmis e d
Los lace fibra tica co o en m oondas n recibidos por
enru ores colo m dulares e gran c cidad, mos que enlazan
a las diferentes escuelas, centros y unidades de cada nodo.
6,000 equipos de cómputo en red, y se encuentra conformada por tres nodos principales:
Z
norte de la ciudad de México de la Unidad Profesional “Adolfo López Mateos” conectadas a través de fibra óptica y recibe los enlaces satelitales y vía pro
d
Santo Tomás. Ubicado en Canal 11, y cuenta con un anillo de FDDI para enlazar las unidades de la Unidad Profesional “Lázaro Cárdenas del Río” y enlaces vía microondas hacia las demás unidades del centro histórico y algunas tan remotas como el CECyT 4 en Avenida Constituyentes y la ESIA de Tecamachalco.
UPIICSA. Se localiza en la unidad del mismo nombre y d
través de microondas p M
Estos tres nodos primarios se enlazan a través de 58 kilómetros de fibra óptica monom
e
roondas la mi capa d, por l ue se c
ión d atos.
en s tanto en óp m icr so
En cada unidad se recibe el enlace con un enrutador y de éste se proporcionan
a través de adore los pue tos para las subredes ethernet y Token
Ring
En 1996 se comienzan a alizar t cnología e rede e conmutación,
realizando pruebas sobre equipos ATM de diferentes marcas y en base al
soporte de voz, datos y video, el mecanismo d eserva
para garantizar de extremo a extremo la calidad de servicio, se decide adoptar
ésta tecnología para os nodos Zacatenco
Santo Tomás a través de un enlace de 155 Mbps. Cabe mencionar que éste equipo es ATM puro, por lo que cruza por un switch de puertos ethernet y un
m O ar
centra res
Se cuenta con 149 concentradores marca Bytex que en conjunto proporcionan
4,147 puertos en cobre, mism cuentran distribui
form
los concentr s r
.
an e s d s d
e r de ancho de banda
mejorar la transmisión de datos entre l y
ódulo de alta vel cidado C-3 p a enlazarse en ATM.
1.3.1.Con do
os que se en dos de la siguiente
a:
No. UNIDAD HUB HUB Total de Total de
consecutivo 7760 7730 720 /7 Puertos F.O. Puertos UTP
1 ESFM 1 23 23
2 ESIME Zac. 1 23 23
3 ENCB site 1 21 57
4 ESCA Santo
Tomás Site
1 18 46
5 ESIME Cul. 1 16 34
6 ESIA Tic. Site 1 16 34
7 CECyT 11 site 1 15 23
8 ESIME Tic.Site 1 15 23
9 ESIME Azc. Site 1 13 23
10 UPIICSA 1 12 82
11 ESIA Zac. 1 12 34
12 ESIA co
Tecamachal 1 11 23
13 ENMH 1 11 23
No. UNIDAD HUB HUB Total de Total de
consecutivo 7760 7730 720 /7 Puertos F.O. Puertos UTP
14 CICIMAR La paz
Site 1 10 112
15 ESCOM IDF 1 10 46
16 COFAA 1 9 35
17 Secretaría de 1 8 78
Apoyo
18 DCyC Edificio 1 7 131
19 Dir. Serv. Esc. 1 7 67
20 Secretaria
Técnica 1 7 57
21 DCyC Auditorio 1 6 130
22 DEP 1 6 92
23 COFAA Tesorería 1 6 56
24 ESM site 1 6 46
25 Lab. de Comns 1 6 46
26 DIR.GRAL 1 6 34
27 EST 1 6 34
28 ESCA Tepepan 1 5 57
29 ESIME Isla 1 5 57
30 UPIBI Site 1 5 35
31 Canal 11 1 5 23
32 SEIT 1 4 34
33 POI 1 4 34
34 ESEyO 1 3 47
35 ESE site 1 3 35
36 Secreta
y Difusió
ría de Ext. n
1 3 33
37 ESIQIE Site 1 2 24
38 CITEDI Grad. 1 1 143
39 CECyT 7 1 1 35
40 CECyT 13 1 0 24
41 ENMH Grad. 1 8 22
42 ENCB Gobierno 1 8 0
43 CEPROBI Yautepec 1 7 23
44 CIIDIR Oaxaca 1 7 23
45 ESFM IDF 1 7 23
46 UPIICSA 1 5 45
No. UNIDAD HUB HUB Total de Total de
Consecutivo 7760 7730/7720 Puertos F.O. puertos UTP
47 ESIME Tic.Biblio. 1 5 35
48 ESIME Cul. 1 5 23
49 CECyT 4 Site 1 5 23
50 ESCOM Site 1 5 23
51 ESIME Edif..3 1 5 23
52 ESIME Cul. 1 4 34
53 CICS Milpa Alta IDF 1 4 34
54 EST IDF 1 4 24
55 ESIA Tic.IDF 1 4 12
56 ENCB Fi ología si 1 4 0
57 UPIICSA 1 3 45
58 CECyT 14 1 3 35
59 ESIME Cul. 1 3 35
60 CET 1 1 3 35
61 CINTEC 1 3 33
62 UPIICSA 1 3 33
63 Lab. de Comns 1 3 23
64 ESIQIE IDF 1 3 23
65 CIIEMAD 1 3 23
66 CICS Milpa Alta Site 1 3 23
67 CICIMAR La paz 1 3 23
68 CENLEX Zac. 1 3 23
69 ESE Gobierno 1 3 23
70 ESM Rec. Hum. 1 3 23
71 ENCB Farmacia 1 3 23
72 ESIME Azc. Red 1 3 23
Académica
73 CECyT 9 site 1 3 23
74 CECyT 8 1 3 23
75 CECyT 6 site 1 3 23
76 CECyT 5 Edif. Gob. 1 3 23
[image:37.612.84.452.119.675.2]77 CECyT 5 Biblioteca 1 3 23
No. UNIDAD HUB HUB Total de Total de
Consecutivo 7760 7730/7720 Puertos F.O. puertos UTP
78 CECyT 3 Site 1 3 23
79 CECyT 3 Cont. Escolar 1 3 23
80 ESIME Cul. 1 3 23
81 CECyT 15 1 3 23
82 CECyT 10 1 3 23
83 CECyT 1 1 3 23
84 CECyT 1 1 3 23
85 CET 1 1 3 23
86 ESIME Cul. 1 2 36
87 ESIA Tec. Gobierno 1 2 36
88 DCy
alterC na Aula 1 2 36
89 CIIDIR Durango 1 2 34
90 CIIDIR Michoacán 1 2 34
91 CECyT 10 1 2 24
92 UPIICSA 1 2 22
93 UPIICSA 1 2 22
94 ENCB Inmunología 1 2 22
95 ENCB Microbiología 1 2 22
96 Dir. de Serv. de Apoy 1 2 22
97 ESFM LP 1 2 22
98 Secretaria Técnica IDF 1 2 22
99 CECyT 15 1 2 12
100 ESCA Tepepan 1 2 12
101 UPIICSA 1 2 12
102 UPIICSA 1 2 12
103 CECyT 4 Gobierno 1 2 12
104 CECyT 4 Control Escolar 1 2 12
1.4 Conce adores e el IPN.
[image:38.612.83.452.103.650.2]No. UNIDAD HUB HUB Total de Total de
Consecutivo 7760 7730/7720 Puertos F.O. puertos UTP
105 CECyT 6 Gobierno 1 2 12
106 CECyT 9 Gobierno 1 2 12
107 CECyT 11 Biblioteca 1 2 12
108 ESIME Azc. Control
Escolar
1 2 12
109 ESCA S. Tomás Control
Escolar 1 2 12
110 ESCA S. Tomás Biblioteca 1 2 12
111 Canal 11 Master 1 2 12
112 ESIA isla 1 2 12
113 UPIBI IDF 1 2 12
114 ESIA Tec. Control Escolar 1 2 0
115 CECyT 2 1 1 23
116 CECyT 12 1 1 23
117 Dir. de Planeación 1 1 23
118 ESIME Grad. 1 1 23
119 ESIQIE Grad. 1 1 23
120 Almacén General 1 1 11
121 CET 1 1 1 11
122 CECyT 10 1 1 11
123 CECyT 13 1 1 11
124 ESIME Cul. 1 1 11
125 ESCA Tepepan 1 1 11
126 Presidencia del Decanato 1 1 11
127 Div. Dist. Cheques 1 1 11
128 Prestaciones y servicios 1 1 11
129 COFAA Rec. Humanos 1 1 11
la 1.5 Conce adores e el IPN.
No. UNIDAD HUB HUB Total de Total de
Consecutivo 7760 7730/7720 Puertos F.O. puertos UTP
130 CEC Allende 1 1 11
131 CECyT 6 Biblioteca 1 1 11
132 CECyT 11 Gobierno 1 1 11
133 ESIME Azc. Gobierno 1 1 11
134 ENCB Bioquímica 1 1 11
135 ESCA S. Tomás Gobierno 1 1 11
136 ESE Biblioteca 1 1 11
137 CELEX Santo Tomás 1 1 11
138 CIIDIR Oaxaca IDF 1 1 11
139 Difusión Cultural 1 1 11
140 Dir. Administrativa 1 1 11
141 DIR.GRAL IDF 1 1 11
142 ENMH Bib. 1 1 11
143 ESFM FA 1 1 11
144 ESFM LL 1 1 11
145 ESIME LL 1 1 11
146 ESIQIE Bib. 1 1 11
147 CITEDI Tijuana 1 0 36
148 Dir. de Evaluación 1 0 36
149 ENCB Zoología 1 0 24
[image:40.612.86.457.118.554.2]Totales 40 109 611 4,147
g. 5. ción actual de la red de datos.
nruta s
Se trabaja con 65 enrutadores ubicados de la siguiente forma: Fi Situa
1.3.2.E dore
UR CENTRO Modelo 7000 4000 2500
F-01 CICS 2513 1
F-02 LA PAZ 1 2500 1
F-02 LA PAZ 2 2500 1
F-03 YAUTEPEC1 2500 1
F-03 YAUTEPEC 2500 2 1
F-04 DURANGO 2500 1
F-04 DURANGO 2500 1
F-05 OAXACA 1 2500 1
F-05 OAXACA 2 2500 1
F-06 TIJUANA 1 2500 1
ZACATENCO
UPIICSA
S. TOMAS
FDDI FDDI
LA PAZ 2 YAUTEPEC 2 OAXACA 2 MICHOACAN2
L
MAPA DE LA RED DATOS
A PAZ 1 YAUTEPEC 1 OAXACA 1 MICHOACAN1 TIJUANA 1
TIJUANA 2 ESIME CUL CECyT 1 CECyT 15 CET 1 CET 1-2 ESCA TEP.1
ESCA TEP. 2 CECyT 7 CECyT 7-2 CECyT 12 CECyT 12-2 ENCB ESCA ST CECyT 11 ESIM ESIA TECA
ES CA 2
E ALL
IA TE CECy
CyT 4 T 6
T 6-2 CE CECy CECyT 4-2 CECyT 2 CIC ESIA TIC ENMH ESFM ESIME ZAC AS X200 BX NODO ZAC. AVANTEL UNINET 155M B ESCA ENCB . OAXACA ESIME CIC
155MB 155MB
ESIME ZAC. 7760 CENLEX 7730 ESIME EDF.3
BIBLI ESIME LL ESFM ESIME AZC. ESM CECyT 3
LAB. DE COMNS
DIVISION DE TELECOMUNICACIONES DEPTO. CONECTIVIDAD FEBRERO/99
15 5M B DIR.GRAL SEC.TECNICA DIR.GRAL CANAL 11 COFFA CECyT 13 ALMACEN GRAL
UPIITA La paz
7760773 0 7730 7730 MICHOACAN 7760 TIJUANA7 73 0 Dir.Serv.Esc. 7760 7720 7760 7730 7760 TIC. ESIA UPIBI 7730 7730 7730 7730 3COM 3COM 7760 7760 7760 7730 3COM E 7760 CECyT 2 CECyT 8 ESIM
CELEX 7730
7760
7730 7730 7760 7760 ESIME7760
7760 CECyT 6CANAL11
7760 7730 7730 7760 7730 CECyT 5 CICATA
ESIA TECAM 7760 7760
7730 7730
CECyT 11 7760 7760
ESE 7760 7730
ESCA 7760CECyT 9 7760
CELEX 7730
7730 7730 7760 7760 7730
ENCB
7730ALLENDEESIME CICATA
7730
7730 2 7760
05 CISCO 4000
CI 2500 CISCO
CISCO 2500 CISCO CISCO 7505
CISCO CISCO 75 CISCO 7513 CECyT 1 7730 4000 CISCO 2500 CISCO 2500 4000 CISCO CISCO 2500 CISCO 7505 CISCO 2500 CISCO 75 CISCO 4000 CISCO 7505 CISCO 4000 CISCO 4000 CISCO 4500
CISCO 2500 CISCO
SCO 2500 CISCO
2500 05 15 5M B CISCO
CISCO 2500 CISCO CISCO
4000 CISCO 4000 CISCO 2500
7760 7730 7760 7760CECyT 17730
7730 7760ESCA TEP7730
CE Cy T 1 0 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CECyT 10 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500
CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500 CISCO 2500
DIR.GRAL
155B M
CISCO 2500
ITESM RTN
CICS 7760
CICS DCyC 7760
MORELIA UPIITA TAMPICO DURAN CANCUN REYNOSA CISCO 2500 GO RDI RDI MP ROUTER ESIQIE ESFM LL CMPML ESFM FA DNS 7513 ESFM ID MP ROUTER 2500 2500 Yautepec DNS F CABLETRON Durango 7730 Morelia Tampico Cancun Reynosa
CABLETRON
CABLETRON CABLETRON
CICATA QUERETARO
CICATA PUEBLA CABLETRON BNCyT BNCyT BNCyT BNCyT BNCyT DCyC 15 5B M CI CISCO CISCO 2500
CISCO 2500 CISCO2500 SCO CISCO 2500 2500 2500 ZACATENCO 2 4000 WEB 7760 7730 7730 7730
7760CET 17730
CE CyT15 77 60 7730 CE CyT 7
7730
7760
ALMACEN GRAL.7730
CECy T 13
7760
77
60
7730 UPIICSA 7760
7730 7730 7730 7730
7730
Lab, de comu
ISLA
ns7730
DIF. CUL. ESIME
7760 7730 7760 7760 7730 7720 EST 7760 EST 7730 ENMH 7730
POI SEC ADM. SEC. TECNICA
ESCOM 7720 7730
7720 7760 ESIT 7760 ESIQIE 7730
IQIE P.B ES
CIIEMAD 7760
E GRADU. 7730 DSGAM ESIQI 77 30 7760 7730
ESIA ZAC 7760ESIA ISLA
Ext. Y Dif.ESIA Grad. ESIA Bibli.
7730
CABLETRON
SEC. TEC
BNCyT
AVANTEL AVANTEL
F-06 TIJUANA 2 2500 1
F-07 MICHOACAN1 2500 1
F-07 MICHOACAN2 2500 1
F-08 TAMPICO 2500 1
F-09 MORELIA 2500 1
F-12 CANCÚN 2500 1
Tabla 2.1. Enrutadores de centros foráneos en el IPN.
UR CENTRO Modelo 7000 4000 2500
S-11 COFFA 0 4000 1
S-12 ESIME ALL 2500 1
S-13 CECYT 2 2500 1
S-15 CECYT 4 2500 1
S-15 CECYT 4 2500 1
S-17 CECYT 6 2500 1
S-17 CECYT 2500 6 1
S-20 CECYT 11 4000 1
S-21 CECYT 12 2500 1
S-21 CECYT 12 2500 1
S-23 ESIA TECA 1 2500 1
S-23 ESIA TECA 2 2500 1
S-24 ESIME AZ. 4000 1
S-25 ENCB 4000 1
S-28 ESCATO 4000 1
S-31(1) SANTO TOMAS 7000 1
S-31(2) SANTO TOMAS 2500 1
S-32 CICATA 2500 1
U-01 ALMACEN GRAL 2500 1
U-05 CET1 A 2500 1
U-05 CET1 B 2500 1
U-06 CECYT 1 2500 1
U-07 CECYT 7 2500 1
U-07 CECYT 7 2500 1
U-08 CECYT 10 2500 1
U-09 CECYT 13 2500 1
U-10 CECYT 15 2500 1
U-11 ESIME CUL 2513 1
U-12 ESCATEP 1 2500 1
U-12 ESCATEP 2 2500 1
[image:42.612.84.497.100.671.2]U-13 UPIICSA 7000 1
UR CENTRO Modelo 7000 4000 2500
Rtn-mty RTN 4000 1
Z-05 COMSERV 1 C2511
Z-05 COMSERV 2 cs500
Z-05 ZACATENCO 7000 1
Z-05 ZACATENCO 2 7000 1
Z-05 ZACATENCO 3 2513 1
Z-05 ZACATENCO 4 2513 1
Z-05 ZACATENCO 5 2513 1
Z-05 ZACATENCO 6 4000 1
Z-05 ZACATENCO 7 4000 1
Z-05 ZACATENCO 8 4000 1
Z-12 SECRETEC 7000 1
Z-16 COMISION 2513 1
Z-23 ESFM 7010 1
Z-24 ENMH 4000 1
Z-27 ESIME ZAC 7000 1
Z-28 ESIA TICO 4000 1
Z-37 UPIITA 2500 1
Z-38 CIC 4500 1
Z-40 DIRECCION 4000 1
[image:43.612.86.350.113.424.2]TOTALES 7000, 4000 Y 2500 13 45
Tabla 2.3. Enrutadores del nodo Zacatenco en el IPN
1.3.3.Switches
La integración de switches ATM se ha limitado a dos switches ATM puros enlazados en fibra óptica en los nodos Santo Tomás y Zacatenco, ya que concentran la mayor parte del tráfico de la red, en tanto que se vienen utilizando switches de LAN de capa tres en las siguientes unidades:
• Dirección General
• Secretaría Técnica
• ESCA Santo Tomás
• Escuela Nacional de Ciencias Biológicas
1.3.4.Protocolos en uso
Se viene trabajando la totalidad de las aplicaciones académicas bajo el
ravés de servidores de terminales. Al omento se trabaja en la migración hacia TCP/IP pero se presentan los
de la NSFnet ed de la Fundación Nacional para la Ciencia, de Estados Unidos) no tuvieron
nternet2 se inició en el otoño de 1996, con un grupo de niversidades estadounidenses, que se unieron a socios empresariales y
ó los principales retos de la próxima generación de redes niversitarias, creando y manteniendo una alta capacidad de red para la
nue
las medios, interactividad,
olaboración en tiempo real por citar solamente unos pocos. Este trabajo es conjunto de protocolos TCP/IP, en tanto que para aplicaciones administrativas aún se utiliza DECnet Phase IV para la conexión a los servidores y LAT para el acceso de terminales asíncronas a t
m
inconvenientes de seguridad que se están dejando únicamente a los administradores de los servidores y se tiene pendiente la parte de impresión desde las terminales asíncronas para eliminar LAT.
1.4. Internet 2 [6] [7]
Durante unos cuantos años, a partir de 1987, los servicios de red (r
igual en ninguna otra parte. Pero la privatización de esa red y la frecuente congestión de la red comercial que la sustituyó han privado a muchas universidades de la capacidad de red necesaria para dar soporte a una investigación de alto nivel mundial.
El proyecto I u
gubernamentales para acelerar conjuntamente la próxima etapa del desarrollo de Internet. El proyecto concentraba la atención, energía y recursos para el desarrollo de una nueva familia de aplicaciones avanzadas con objeto de satisfacer las necesidades que están surgiendo en el campo académico respecto a investigación enseñanza y aprendizaje.
El proyecto afront u
comunidad nacional de investigación.
Por otra parte, los esfuerzos de desarrollo de red se dirigieron a crear una va generación de aplicaciones que exploten totalmente las capacidades de redes de gran ancho de banda, integración de
esencial si se desean satisfacer nuevas prioridades en la educación superior den soporte a objetivos de investigación educación a distancia, que
aprendizaje continuado y planes similares en el ámbito nacional.
para mejorar la producción de servicios Internet para todos los miembros de la omunidad académica. Un objetivo primordial del proyecto es la inmediata
odos los niveles e uso educativo, académico y de investigación, tanto nacional como
ternacional.
(de gigabit capacity oint of presence o "punto de presencia con capacidad de gigabits") un punto
con
ternet 2 tiene cuatro componentes técnicos principales:
ado, y el equipamiento que los usuarios finales necesitan para ejecutar esas aplicaciones.
a los usuarios finales en sus laboratorios, aulas u oficinas (nubes Alpha, Baker, Charlie, etc.) con los
• tráfico de las redes de los centros;
•
El trabajo del proyecto Internet2 se integrará con los esfuerzos ya en curso
c
transferencia de los nuevos servicios y aplicaciones de red a t d
in
El nuevo elemento clave en esta arquitectura es el gigapop p
de interconexión de tecnología avanzada y alta capacidad donde los participantes de I2 pueden intercambiar tráfico de servicios avanzados otros participantes del proyecto. Las universidades de una determinada región geográfica se unirán en un gigapop regional para conseguir una variedad de servicios Internet.
In
• Aplicaciones que requieren servicios de nivel I2, tales como las que el
Grupo de Aplicaciones ha esboz
• Redes de centro universitarios que conectan
gigapops;
Gigapops que consolidan y gestionan el y finalmente
