Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com

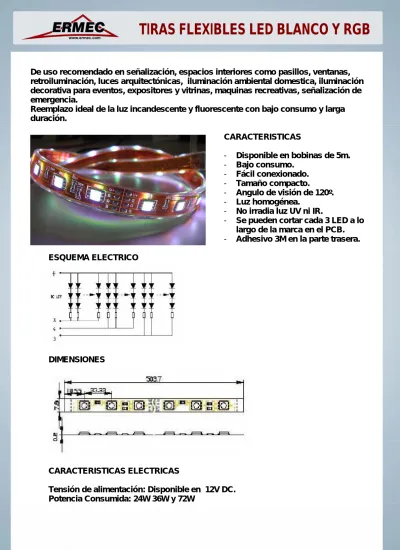

De uso recomendado en señalización, espacios interiores como pasillos, ventanas, retroiluminación, luces arquitectónicas, iluminación ambiental domestica, iluminación decorativa para eventos, expositores y vitrinas, maquinas recreativas, señalización de emergencia.
Reemplazo ideal de la luz incandescente y fluorescente con bajo consumo y larga duración. CARACTERISTICAS - Disponible en bobinas de 5m. - Bajo consumo. - Fácil conexionado. - Tamaño compacto. - Angulo de visión de 120º. - Luz homogénea.
- No irradia luz UV ni IR.
- Se pueden cortar cada 3 LED a lo largo de la marca en el PCB.
- Adhesivo 3M en la parte trasera. ESQUEMA ELECTRICO
DIMENSIONES
CARACTERISTICAS ELECTRICAS
Tensión de alimentación: Disponible en 12V DC. Potencia Consumida: 24W 36W y 72W
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com MODELOS: Modelo Color Longitud bobina (m) LED cantidad LED Intensidad luminosa (mcd) Flujo Luminoso (lumen) Angulo (grados) tensión (V DC) Intensidad (A) Consumo (W) Longitud máxima (m) ISSC-ID-R 5 300 300x600 450 120 12 1.7-2 24 15 ISSC-ID-Y 5 300 300x600 450 120 12 1.7-2 24 15 ISSC-ID-B 5 300 300x250 300 120 12 1.7-2 24 15 ISSC-ID-G 5 300 300x650 500 120 12 1.7-2 24 15 ISSC-ID-W 5 300 300x1200 600 120 12 1.7-2 24 15 ISSC-ID-WW 5 300 Top SMD LED 3528(2012) 300x850 450 120 12 1.7-2 24 15 ISSC-ID-RGB 5 150 150x1500 625 120 12 2.6-3 36 10 ISSC-ID2-RGB-B 5 300 Top SMD LED 5060 300x1500 1250 120 12 5.1-6.0 72 8
De uso recomendado en iluminación de espacios exteriores e interiores que requieran una gran intensidad luminosa con bajo consumo y larga duración.
Ideal para iluminación de espacios monumentales, comerciales, iluminación decorativa para eventos, expositores y vitrinas, maquinas recreativas, señalización de emergencia, oficinas, hoteles, teatros, discotecas.
REF. PRODUCTO COLOR TENSION (V) POTENCIA
(W) FUNDA ANGULO Nº LED TIPO LED POTENCIA
LED TAMAÑO Flujo lumin. ESTAN
Q Long. Min. EXTRAS
S30210 FLEXIBLE STRIP CW 6000-7000ºK 12VDC 19,2 W/m 120º 120 led/m SMD led 0,16W/led 10x2mm x 5 m 1020 lumen/m IP00 min. 25,9mm max 10 meter cont. S30211 FLEXIBLE STRIP WW 2700-3500ºK 12VDC 19,2 W/m 120º 120 led/m SMD led 0,16W/led 10x2mm x 5 m 1020 lumen/m IP00 min. 25,9mm max 10 meter
cont. S30216 FLEXIBLE STRIP CW 6000-7000ºK 12VDC 19,2 W/m silicon 120º 120 led/m SMD led 0,16W/led 12x4mm x 5 m 1020 lumen/m IP65 min. 25,9mm max 10 meter
cont. S30217 FLEXIBLE STRIP WW 2700-3500ºK 12VDC 19,2 W/m silicon 120º 120 led/m SMD led 0,16W/led 12x4mm x 5 m 1020 lumen/m IP65 min. 25,9mm max 10 meter
cont. S30218 FLEXIBLE STRIP CW 6000-7000ºK 12VDC 19,2 W/m epoxy 120º 120 led/m SMD led 0,16W/led 13x6mm x 5 m 1020 lumen/m IP68 min. 25,9mm max 10 meter
cont. S30219 FLEXIBLE STRIP WW 2700-3500ºK 12VDC 19,2 W/m epoxy 120º 120 led/m SMD led 0,16W/led 13x6mm x 5
m 1020 lumen/m IP68 min. 25,9mm
max 10 meter cont. S30212 vertical connector S30213 T-Shape connector S30214 ribbon-to-ribbon connector S30215 vertical connector
TIRA FLEXIBLE DE ALTA POTENCIA
CARACTERISTICAS
- Larga vida, más de 50.000 horas.
- Baja emisión de calor.
- No irradia luz UV ni IR.
- Se pueden cortar cada 3 LED a lo largo de la marca en el PCB.
- Adhesivo 3M en la parte trasera.
- Libre de Mercurio y otros contaminantes.
- Haz de luz homogéneo.
ESPECIFICACIONES TECNICAS:
- Tensión de alimentación 12V DC
- Potencia Consumida: 19,2 W/M
- 120 leds/metro
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com
De uso recomendado en señalización, espacios interiores como pasillos, ventanas, retroiluminación, luces arquitectónicas, iluminación ambiental domestica, iluminación decorativa para eventos, expositores y vitrinas, maquinas recreativas, señalización de emergencia.
Reemplazo ideal de la luz incandescente y fluorescente con bajo consumo y larga duración. CARACTERISTICAS - Disponible en bobinas de 5m. - Bajo consumo. - Fácil conexionado. - Tamaño compacto. - Angulo de visión de 120º. - Luz homogénea.
- No irradia luz UV ni IR.
- Se pueden cortar cada 3 LED a lo largo de la marca en el PCB.
- Adhesivo 3M en la parte trasera.
- 300 lux a 10mm y 500 lux a 5mm.
- 390 Leds semipotencia 1210 / 5 metros.
CARACTERISTICAS ELECTRICAS
Tensión de alimentación: Disponible en 12V DC Potencia Consumida: 78W
Potencia Aproximada por metro 15.6W MODELOS:
Disponible en blanco cálido (3500K) y Blanco frío (5500-6500K).
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com MODELOS: Color Longitud (m) Numero de LED Intensidad Luminosa (mcd) Flujo Luminoso (Lumens) Angulo Tensión (VDC) Intensidad (A) Potencia (W) Longitud bobina (m) Blanco Frío 5 390 4000 X 390 leds 1950 120º 12 6.5 78 5 Blanco Cálido 5 390 4000 X 390 leds 1950 120º 12 6.5 78 5 ACCESORIOS
Conector de tiras: Conector cables:
Unión de tiras:
Las tiras pueden unirse mediante soldadura o conectores.
En caso de soldar no superar un tiempo de soldadura de 10 segundos ni una temperatura máxima de 260ºC.
La longitud mínima de la tira es de 3 leds.
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com
De uso recomendado en señalización, espacios interiores como pasillos, ventanas, retroiluminación, luces arquitectónicas, iluminación ambiental domestica, iluminación decorativa para eventos, expositores y vitrinas, maquinas recreativas, señalización de emergencia. CARACTERISTICAS - Estanqueidad IP68 - Disponible en bobinas de 5m. - Bajo consumo. - Fácil conexionado. - Tamaño compacto. - Angulo de visión de 120º. - Luz homogénea.
- No irradia luz UV ni IR.
- Se pueden cortar cada 3 LED a lo largo de la marca en el PCB.
- Completamente flexible.
- Resistente a Rayos UV.
DIMENSIONES
MONOCOLOR: 10x2.5mm RGB: 12x2.5mm
CARACTERISTICAS ELECTRICAS
Tensión de alimentación: Disponible en 12V DC. Potencia Consumida: 24W (monocolor) y 36W (RGB). Potencia aproximada por metro 4.8W
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com MODELOS: COLOR NUMERO
DE LEDS LONGITUD LUMENS ANGULO TENSION INTENSIDAD POTENCIA
ROJO 300 5 m 270 120º 12 VDC 2A 24W AMARILLO 300 5 m 270 120º 12 VDC 2A 24W AZUL 300 5 m 180 120º 12 VDC 2A 24W VERDE 300 5 m 480 120º 12 VDC 2A 24W BLANCO FRIO 300 5 m 530 120º 12 VDC 2A 24W BLANCO CALIDO 300 5 m 530 120º 12 VDC 2A 24W R G B 150 5 m 460 120º 12 VDC 3A 36W MONTAJE Y ACCESORIOS:
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com
De uso recomendado en señalización, espacios interiores como pasillos, ventanas, retroiluminación, luces arquitectónicas, iluminación ambiental domestica, iluminación decorativa para eventos, expositores y vitrinas, maquinas recreativas, señalización de emergencia. CARACTERISTICAS - Disponible en tiras de 0.5, 1, 1.2 y 2m. - Bajo consumo. - Fácil conexionado. - Tamaño extraplano. - Angulo de visión de 120º. - Luz homogénea.
- No irradia luz UV ni IR.
- Estanquidad IP68.
- Adhesivo 3M en la parte trasera.
- Anchura 10mm.
- Cubierta transparente
ESQUEMA ELECTRICO
DIMENSIONES
CARACTERISTICAS ELECTRICAS
Tensión de alimentación: Disponible en 12V DC Potencia Consumida: 8W
Potencia aproximada por metro 6.6W
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com MODELOS: COLOR NUMERO
DE LEDS LONGITUD LUMENS ANGULO TENSION INTENSIDAD POTENCIA
ROJO 96 1.2 m 110 120º 12 VDC 0.6A 8W AMARILLO 96 1.2 m 100 120º 12 VDC 0.6A 8W AZUL 96 1.2 m 90 120º 12 VDC 0.6A 8W VERDE 96 1.2 m 140 120º 12 VDC 0.6A 8W BLANCO FRIO 96 1.2 m 160 120º 12 VDC 0.6A 8W BLANCO CALIDO 96 1.2 m 140 120º 12 VDC 0.6A 8W
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com
Estas tiras se adaptan a cualquier relieve o contorno con una flexibilidad extrema. Se adaptan a cualquier ángulo de giro en cualquier dirección. De uso recomendado en señalización, rótulos, ventanas, retroiluminación, luces arquitectónicas, iluminación ambiental domestica, iluminación decorativa para eventos, expositores y vitrinas. Reemplazo ideal de la luz incandescente y fluorescente con bajo consumo y larga duración. CARACTERISTICAS - Disponible en tiras de 1m. - Bajo consumo. - Fácil conexionado. - Tamaño compacto. - Angulo de visión de 110º. - Luz homogénea.
- No irradia luz UV ni IR.
DIMENSIONES
CARACTERISTICAS ELECTRICAS
Tensión de alimentación: Disponible en 12V DC. Potencia Consumida: 8W
Componentes Eléctricos y Electrónicos
ERMEC, S.L. BARCELONA C/ Francesc Teixidó, 22 Parque Empresarial Granland E-08918 Badalona (Sur)
Tel.: (+34) 902 450 160 Fax: (+34) 902 433 088 info@ermec.com www.ermec.com ERMEC, S.L. MADRID C/ Sagasta, 8 1ª planta E-28004 Madrid PORTUGAL portugal@ermec.com BILBAO bilbao@ermec.com MODELOS: COLOR NUMERO
DE LEDS LONGITUD LUMENS ANGULO TENSION INTENSIDAD POTENCIA
ROJO 96 1 m 150 110º 12 VDC 0,60-0,65A 8W AMARILLO 96 1 m 150 110º 12 VDC 0,60-0,65A 8W AZUL 96 1 m 96 110º 12 VDC 0,60-0,65A 8W VERDE 96 1 m 160 110º 12 VDC 0,60-0,65A 8W BLANCO FRIO 96 1 m 180 110º 12 VDC 0,60-0,65A 8W BLANCO CALIDO 96 1 m 180 110º 12 VDC 0,60-0,65A 8W
