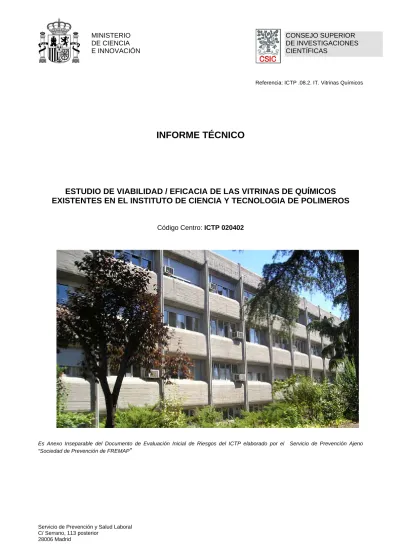

INFORME TÉCNICO ESTUDIO DE VIABILIDAD / EFICACIA DE LAS VITRINAS DE QUÍMICOS EXISTENTES EN EL INSTITUTO DE CIENCIA Y TECNOLOGIA DE POLIMEROS

(1)

INFORME TÉCNICO

ESTUDIO DE VIABILIDAD / EFICACIA DE LAS VITRINAS DE QUÍMICOS

EXISTENTES EN EL INSTITUTO DE CIENCIA Y TECNOLOGIA DE POLIMEROS

Código Centro: ICTP 020402

Es Anexo Inseparable del Documento de Evaluación Inicial de Riesgos del ICTP elaborado por el Servicio de Prevención Ajeno “Sociedad de Prevención de FREMAP”

(2)

ÍNDICE

• ASUNTO / CONSIDERACIONES PREVIAS 3

• OBJETIVOS / METODO SEGUIDO 5

• CONCLUSIONES 6

• RECOMENDACIONES 7

• ANEXO I: TABLAS / GRÁFICOS 10

• ANEXO II: TABLA RESUMEN SOBRE LA EFICACIA Y SUFICIENCIA 56

•

ANEXO III: INSTRUCCIONES PARA EL RESPONSABLE DE

VITRINA DE GASES EN EL ITQ

(3)

Servicio de Prevención y Salud Laboral

Según el artículo 8 del RD 39 / 1997, de 17 de enero, por el que se aprueba el Reglamento de los Servicios de Prevención y el RD 1488 / 1998, de 10 de julio, de adaptación de la legislación de Prevención de Riesgos Laborales a la Administración General del Estado, cuando el resultado de la Evaluación Inicial de Riesgos en un centro de trabajo pusiera de manifiesto situaciones de riesgo, la Administración planificará la actividad preventiva que proceda, con objeto de eliminar o controlar y reducir dichos riesgos, conforme a un orden de prioridades en función de su magnitud y número de trabajadores expuestos.

El presente informe se elabora de acuerdo con los documentos de Evaluación Inicial de Riesgos y de Propuesta de Planificación de la Actividad Preventiva elaborados por el Servicio de Prevención Ajeno “Sociedad de Prevención de FREMAP” entre noviembre de 2007 y enero de 2008 correspondientes al Instituto de Ciencia y Tecnología de Polímeros.

Dentro de la Propuesta de Planificación de la Actividad Preventiva en el Programa de Actividades encaminadas a controlar los riesgos los riesgos, en su punto 11: Revisiones Periódicas, se contempla el “Establecer un programa de mantenimiento periódico de las vitrinas de gases de laboratorio.

CONSIDERACIONES PREVIAS:

Dentro de las medidas preventivas que se establecen, la protección colectiva es prioritaria frente a las de protección individual, dentro de estas protecciones colectivas se encuentran las vitrinas de laboratorio. La vitrina debe permitir la observación del desarrollo del proceso, no obstaculizar el trabajo en su interior, mantener la misma eficacia al trabajar tanto con el frente abierto como cerrado, ser fácil de limpiar, mantener y descontaminar, no provocar excesivos ruidos en su funcionamiento.

Dependiendo de los trabajos que se lleven a cabo en las vitrinas, éstas tendrán ciertas características en cuanto al diseño de la toma de aire y la velocidad de extracción, en función de la abertura de la guillotina, encontramos tres tipos de vitrinas:

Clásica o convencional: Tiene una sola entrada de aire a través de la ventana de la vitrina aumentando la velocidad del mismo a medida que cerramos la ventana. Cuando la abertura es mínima, la velocidad es tan alta que deja de producirse un flujo de aire laminar y pasa al régimen turbulento, impidiendo que la extracción sea correcta.

(4)

Las vitrinas de laboratorio están provistas de una superficie de trabajo en las que se disponen los materiales y aparatos necesarios para un proceso y disponen de una abertura regulable denominada guillotina.

Las vitrinas de laboratorio protegen frente a: malos olores / inhalación de sustancias tóxicas, tales como polvo, aerosoles, gases, vapores / inhalación de bioaerosoles / incendios y / o explosiones / derrames y / o salpicaduras / calor.

Además de proteger a los trabajadores de las inhalaciones, salpicaduras y proyecciones de contaminantes, el disponer de una vitrina puede, en determinados casos colaborar en el control ambiental del laboratorio, ya que:

1. Permite disponer de un área delimitada sin fuentes de ignición y, con diseño adecuado, protegido de incendios y pequeñas explosiones.

2. Permite, si el aire de impulsión es filtrado, la entrada de aire limpio en aquellos trabajos que así lo requieren.

3. Facilita la renovación del aire del laboratorio.

4. Puede crear una depresión en el laboratorio evitando la salida de contaminantes hacia áreas anexas.

Equilibrada o Sistema Bypass: Tiene dos entradas de aire, una por la parte inferior y otra por la parte superior. La velocidad aumenta al disminuir la abertura, pero en el punto mínimo de abertura, al permitir la entrada por la parte superior, se consigue mantener el régimen laminar, asegurando una perfecta extracción.

Compensada o Sistema ADD AIR: Es el sistema más avanzado, ya que además de las dos entradas de aire que tiene la equilibrada, el sistema de compensación dispone de un motor de impulsión de aire exterior, que representa el 80% del aire de extracción que necesita la vitrina. Además de una perfecta aspiración se consigue que la extracción del aire de la sala sea solo de un 20% de su necesidad.

(5)

1. Las vitrinas aspiran y extraen el aire climatizado del laboratorio ocasionando un gasto energético que hay que considerar.

2. No aseguran la protección del trabajador frente a los microorganismos y los contaminantes presentes en el laboratorio.

La elección de una vitrina debe completarse con las condiciones de instalación que favorecen su buen funcionamiento. Son principalmente tres aspectos los que hay que considerar:

1. La ventilación de compensación del laboratorio. Si el laboratorio solamente dispone de ventilación natural, el aire extraído por la vitrina es repuesto de manera incontrolada por las infiltraciones, manteniéndose el laboratorio en depresión siempre que funcione la vitrina. 2. Situación de la vitrina en el laboratorio. Para evitar que las corrientes de aire producidas

por la actividad del laboratorio como ciertas manipulaciones, la circulación del personal o la utilización de otros sistemas de captación puedan interferir en el buen funcionamiento de la vitrina.

3. Sistemas de extracción: El sistema de extracción está constituido por los conductos, el

ventilador y la chimenea de extracción. Estos elementos deben de estar provistos de trampilla de acceso para su control, limpieza y de puntos de purga. Puede disponer también de un depurador de gases o filtro de partículas con sus correspondientes dispositivos de control.

El ventilador será un ventilador centrífugo con un caudal y presión dados por las condiciones y necesidades del sistema de tal manera que proporcione una velocidad de captura mínima de 0,3 m / s en la boca de la vitrina con toda la pantalla abierta. El material en que está fabricado el ventilador, y conducto, dependerá del tipo y naturaleza del contaminante vehiculado a través del mismo. Habrán de contemplarse las distintas posibilidades: “inflamables, corrosivos o a temperatura elevada”.

Sobre el conducto de extracción hay que conocer cual es su trayectoria y debe ser lo más corta y recta posible. La conexión de diversas vitrinas a un mismo conducto no es recomendable sino se disponen de válvulas anti-retorno por el riesgo que representa la posibilidad de reintroducción de los contaminantes por otra vitrina, el de explosión y el de formación de mezclas tóxicas generadas por diferentes contaminantes extraídos de las distintas vitrinas.

Las salidas de los conductos de extracción deben estar equipadas con protecciones frente a entrada de agua y animales y situadas de tal manera que el aire extraído no tenga posibilidad de volver a entrar al edificio.

(6)

OBJETIVOS:

Comprobar la eficacia y suficiencia de las vitrinas del Instituto de Ciencia y Tecnología de Polímeros, y cuyos datos obtenidos sirvan de referencia para establecer un programa de mantenimiento preventivo.

Se han medido las velocidades en el frente de la abertura de las vitrinas con aberturas variables y al tiempo se han estimado mediante cálculos, los caudales reales.

METODO SEGUIDO:

Los datos obtenidos se desprenden de las mediciones realizadas los días 16, 18,19, 20 y 26 de junio de 2008, por Técnico del Servicio de Prevención y Salud Laboral del CSIC en la que estuvo presente D. Damaso Delgado Yusto Delegado de Prevención del ICTP.

En cada una de las vitrinas se han realizado medidas de velocidad de aire, a tres alturas de abertura de la guillotina “5, 25 y 50 cm.”.

A cada una de las tres alturas ya referidas se realizarán tres medidas, haciendo una división imaginaria de la longitud abierta en cuatros partes y colocando la sonda del termo anemómetro al final de la primera, segunda y tercera división y hacia la mitad de la cota de altura de la guillotina abierta (es decir, a unos 2,5; 12,5 y 25 cm. respectivamente). Se comprobará que los valores máximo y mínimo de la velocidad no han variado significativamente. En cada punto de medida se esperará hasta obtener un valor estable y preferentemente se anotará el más alto.

En todas ellas se ha tenido en cuenta la ocupación del interior de la vitrina, los materiales y agentes químicos que se utilizan.

(7)

Termo anemómetro marca VELOCICAL plus “modelo 8386” Precisión: ± 3 % / 0,015 m / s; Rango: de 0 a 50 m / s

CONCLUSIONES:

La eficacia de la vitrina viene determinada por el arrastre de los contaminantes, las características aerodinámicas del recinto, la velocidad de paso de aire por el frente y la compensación de esta velocidad al variar el frente de la vitrina según la posición de la guillotina.

La velocidad de generación del contaminante condiciona así mismo la facilidad o dificultad para su arrastre o captación, con el fin de conseguir un arrastre adecuado, los aparatos deben disponerse preferiblemente en el fondo de la vitrina, nunca a distancias inferiores de 10 cm. del frente.

A la vista de los datos reflejados en las tablas y gráficos del ANEXO I, y teniendo en cuenta el

valor C expresado en m3 / h / m2 de superficie de cara abierta de la vitrina, permite valorar en cada

una de las tres posiciones, la eficacia de funcionamiento de la vitrina, tanto para su aplicación en la manipulación de productos tóxicos o corrosivos como en el de muy tóxicos. Según los valores

de la ACGIH americana, recomienda: 1600 - 2800 m3 / h / m2, según toxicidad o lo que es mismo

velocidades de 0,45 - 0,75 m / s, por lo tanto, se CONCLUYE que:

1. El 48,9 % de las vitrinas de químicos existentes en el Instituto de Ciencia y Tecnología de Polímeros, reúnen las condiciones de eficacia y suficiencia necesarias para trabajar con agentes químicos tóxicos o corrosivos y muy tóxicos, que requieran su manipulación en su interior a dos - tres alturas de abertura de la guillotina indicadas.

2. El 28,9 % de las vitrinas no cumplen completamente con los requisitos necesarios de eficacia y suficiencia para el trabajo con agentes químicos en su interior, si bien pueden ser utilizadas en procesos que no requieran manipulación en su interior, manteniendo por consiguiente bajada la guillotina a la altura más baja posible. Mientras que el 22,2 % de las vitrinas estudias no se adecuan a los requisitos mínimos de eficacia y suficiencia para

trabajar en su interior con productos químicos, ver ANEXO II.

3. Por otro lado, se puede concluir que la ubicación de algunas de las vitrinas dentro de cada laboratorio no es la más apropiada de acuerdo con la NTP-646 / 2005 del Instituto Nacional de Seguridad e Higiene en el Trabajo, ya que se observa que no se mantienen las distancias mínimas relativas entre vitrinas y vías de paso habitual, vitrinas y mesa de trabajo, distancia respecto a una puerta situada en una pared perpendicular a la vitrina, … , tanto por la posibilidad de que se produzca un incendio en su interior, como por la interferencia que producirán en su funcionamiento las corrientes de aire. Así pues las vitrinas no podrán disponerse en pasillos, zonas de paso, ni en cercanías de puertas ni de armarios de productos inflamables.

(8)

RECOMENDACIONES:

1. En relación a las vitrinas en las que los valores de captación han sido inferiores a 0,45 m / s, en aberturas de guillotina de 25 y 50 cm. se procederá a efectuar una revisión completa al objeto de dar una posible explicación del pobre funcionamiento de las mismas, pasando a solucionar las anomalías detectadas. Se procederá a realizar nuevas mediciones una vez subsanadas las anomalías, en aquellas vitrinas donde la velocidad de captación sigan siendo inferior a 0,45 m / s, a 25 y 50 cm. de abertura de guillotina serán sustituidas por otras nuevas.

2. Para todas las vitrinas del ICTP, se recomienda seguir un programa de mantenimiento preventivo en cada vitrina, de acuerdo a las instrucciones del fabricante y a las “Instrucciones para los Responsables de Vitrina de Gases en el ITQ” elaboradas por el Servicio de Prevención de Valencia en colaboración con el Servicio de Prevención de la

Universidad de Valencia contenidas en el ANEXO III del presente informe. El objetivo es la

detección de los problemas técnicos debidos a la instalación de los equipos (conductos en mal estado, exceso de recorrido de conductos hasta el exterior, deterioro de ventiladores, etc.) que puedan afectar de forma negativa al funcionamiento de las vitrinas.

“Este informe solo puede ser reproducido en su totalidad, únicamente podrá ser parcialmente reproducido con el permiso escrito de la Jefa-Coordinadora de los Servicios de Prevención”

(9)

a) Distancia entre la vitrina y la vía de paso habitual.

b) Distancia entre la vitrina y la mesa de trabajo situada enfrente de la misma (sin vía de paso habitual).

c) Distancia entre la vitrina y una pared opuesta.

d) Distancia entre dos vitrinas opuestas. e) Distancia respecto a una puerta situada en una pared perpendicular a la vitrina.

f) Distancia entre la vitrina y la pared perpendicular.

g) Distancia respecto a una columna lateral.

h) Distancia respecto a una puerta situada en una pared paralela a la vitrina.

i) La zona de trabajo de la mesa de laboratorio distorsiona el funcionamiento de la vitrina

j) Situación correcta. k) La situación de las puertas pueden ayudar a definir las zonas de paso.

I) La situación de las columnas pueden ayudar a definir las zonas de paso.

m) En laboratorios pequeños la vitrina debe estar alejada de las puertas.

n) Para evitar el movimiento delante de las vitrinas debe haber espacio suficiente entre las vitrinas y la mesa de trabajo.

(10)

ANEXO I

(11)

LABORATORIO PLANTA SÓTANO INSTRUMENTACIÓN 1 12084 3864 2280 y = -4407,5Ln(x) + 18917 R2_{= 0,9786} 0 2000 4000 6000 8000 10000 12000 14000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C

(m3

/h

/m

2 )

Velocidad de captura en m/h

VITRINA nº 4

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m3 / h) C = Q / S 5,0 0,14 0,47 236,03 1692 25,0 0,70 0,14 351,54 504 L. QUÍMICA-FÍSICA (V2) Ancho Vitrina de 2,79 metros 50,0 1,40 0,11 552,42 396 C = Q (m3 / h) / S (m2)

(15)

LABORATORIO PLANTA SÓTANO: EQUIPO GPCV 2000

516 1008 y = -709,81Ln(x) + 3551,6 0 500 1000 1500 2000 2500 3000 25 30 35 40 45 50 55 60 65 70 75 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 5

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S 36 0,84 0,28 845,51 1008 L. EQUIPO GPCV 2000 Ancho Vitrina de 2,33 metros 72 1,68 0,14 865,64 516 C = Q (m3 / h) / S (m2)

(16)

GRAFICO C=Q/S LABORATORIO 124 5928 1632 912 y = -2264,9Ln(x) + 9422,6 R2_{= 0,9731} 0 1000 2000 3000 4000 5000 6000 7000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 6

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S 5,0 0,08 1,65 474,24 5828 25,0 0,40 0,45 652,80 1632 L. 124 (V1) Ancho Vitrina de 1,60 metros 50,0 0,80 0,25 729,60 912 C = Q (m3 / h) / S (m2)

31 cm

.

(17)

Servicio de Prevención y Salud Laboral LABORATORIO 124 6564 2412 1584 y = -2236,2Ln(x) + 10035 R2_{= 0,98} 0 1000 2000 3000 4000 5000 6000 7000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm C ( m 3 /h /m 2 ) Velocidad de captura en m/h

VITRINA nº 7

43 cm

.

(18)

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S L. 125 50 0,33 0,60 702,00 2160 C = Q (m3 / h) / S (m2)

VITRINA nº 8

50 cm. 65 cm.

(19)

Servicio de Prevención y Salud Laboral LABORATORIO 126 672 1188 3084 y = -1070,5Ln(x) + 4766,9 R2_{= 0,9913} 0 500 1000 1500 2000 2500 3000 3500 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 9

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S 5,0 0,08 0,86 246,72 3084 25,0 0,40 0,33 475,20 1188 L. 126 Ancho Vitrina de 1,60 metros 50,0 0,80 0,19 537,60 672 C = Q (m3 / h) / S (m2)

19 cm

.

(20)

GRAFICO C=Q/S LABORATORIO 221 5376 2160 1548 y = -1721,6Ln(x) + 8043,8 R2_{= 0,9781} 0 1000 2000 3000 4000 5000 6000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 10

42 cm

.

(21)

Servicio de Prevención y Salud Laboral LABORATORIO 222 4572 1584 816 y = -1670,9Ln(x) + 7192,1 R2_{= 0,9894} 0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 11

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m3 / h) C = Q / S 5,0 0,08 1,27 365,76 4572 25,0 0,40 0,44 633,60 1584 L. 222 Ancho Vitrina de 1,60 metros 50,0 0,80 0,23 652,80 816 C = Q (m3 / h) / S (m2)

28 cm

.

(22)

GRAFICO C=Q/S

LABORATORIO 222 "Cuarto Oscuro" 3768 1320 672 y = -1375,7Ln(x) + 5927,9 R2_{= 0,9904} 0 500 1000 1500 2000 2500 3000 3500 4000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 12

23 cm

.

(23)

Servicio de Prevención y Salud Laboral LABORATORIO 224 5184 1266 618 y = -2062,5Ln(x) + 8365 R2_{= 0,9726} -1000 0 1000 2000 3000 4000 5000 6000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

Velocdad mínima para TOXICOS 0,45 m/s Velocidad mínima mara MUY TOXICOS 0,75 m/s Logarítmica (Velocidad de captura en m/h)

VITRINA nº 13

26 cm

.

(24)

GRAFICO C=Q/S LABORATORIO 226 1104 2388 y = -1703,4Ln(x) + 8291,6 0 500 1000 1500 2000 2500 3000 25 30 35 40 45 50 55 60 65 70 75 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 14

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m3 / h) C = Q / S 32 0,5984 0,66 1428,98 2388 L. 226 Ancho Vitrina de 1,87 metros 68 1,2716 0,31 1403,85 1104 C = Q (m3 / h) / S (m2)

(25)

Servicio de Prevención y Salud Laboral LABORATORIO 227 11352 2796 1152 y = -4585,9Ln(x) + 18461 R2_{= 0,9785} 0 2000 4000 6000 8000 10000 12000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

VITRINA nº 24

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S 5,0 0,065 0,79 184,08 2832 25,0 0,325 0,22 261,30 804 L. 231 bis (V1) Ancho Vitrina de 1,30 metros 50,0 0,65 0,12 288,60 444 C = Q (m3 / h) / S (m2)

14 cm

.

(35)

Servicio de Prevención y Salud Laboral LABORATORIO 231 bis 2340 816 504 y = -823,71Ln(x) + 3619,8 R2_{= 0,981} 0 500 1000 1500 2000 2500 3000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

GRAFICO C=Q/S LABORATORIO 233 1188 1332 1836 y = -312,02Ln(x) + 2337,8 R2_{= 1} 0 500 1000 1500 2000 2500 3000 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 28

10 cm

.

(39)

Servicio de Prevención y Salud Laboral UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S L. 233 (V2) 56 0,75 0,25 670,32 900 C = Q (m3 / h) / S (m2)

VITRINA nº 29

133 cm. 56 cm.

(40)

VITRINA nº 30

72 cm. 50 cm.

(41)

Servicio de Prevención y Salud Laboral LABORATORIO 235 4212 2028 1266 y = -1401,4Ln(x) + 6480,6 R2_{= 0,9988} 0 500 1000 1500 2000 2500 3000 3500 4000 4500 0 5 10 15 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 31

32 cm

.

(42)

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m3 / h) C = Q / S L. 235 (V2) 63 0,41 0,45 663,39 1620 C = Q (m3 / h) / S (m2)

VITRINA nº 32

65 cm. 63 cm.

(43)

Servicio de Prevención y Salud Laboral LABORATORIO 324 2400 3840 y = -2077,5Ln(x) + 10527 0 500 1000 1500 2000 2500 3000 3500 4000 4500 20 25 30 35 40 45 50 55 60 abertura de guillotina en cm

C (

m

3 /h

/m

2 )

VITRINA nº 33

UBICACIÓN A (cm.) S (m2) V media (m / s) Q (m 3 / h) C = Q / S 25 0,25 1,07 960,00 3840 L. 324 (V1) Ancho Vitrina de 1,00 metros 50 0,50 0,67 1200,00 2400 C = Q (m3 / h) / S (m2)

(44)

C (

m

VITRINA nº 39

75 cm. 40 cm.

(56)

ANEXO I I

TABLA RESUMEN SOBRE LA EFICACIA Y SUFICIENCIA DE LAS VITRINAS DEL

INSTITUTO DE CIENCIA Y TECNOLOGÍA DE POLÍMEROS

________________________________________________________________________________

(57)

Servicio de Prevención y Salud Laboral VITRINA nº _{h = 5 cm.} v ( m / s) h = 25 cm. v ( m / s) h = 50 cm. v ( m / s) otra abertura _{v ( m / s)} OBSERVACIONES V.1 3,36 1,07 0,63 - V.2 (*) - - - 0,18 / 0,12 NO ADECUADA V.3 0,61 0,20 0,12 - REVISAR / MANTENIMIENTO V.4 (*) 0,47 0,14 0,11 - NO ADECUADA V.5 (*) - - - 0,28 / 0,14 NO ADECUADA V.6 1,65 0,45 0,25 - 31 cm. V.7 1,82 0,67 0,44 - 43 cm. V.8 (*) - - - 0,60 V.9 0,86 0,33 0,19 - REVISAR / MANTENIMIENTO V.10 1,49 0,60 0,43 - 42cm. V.11 1,27 0,44 0,23 - 28 cm. V.12 1,05 0,37 0,23 - REVISAR / MANTENIMIENTO V.13 1,44 0,35 0,17 - REVISAR / MANTENIMIENTO V.14 (*) - - - 0,66 / 0,31 V.15 3,15 0,78 0,32 - 39 cm.

(58)

ABERTURA DE GUILLOTINA VITRINA nº _{h = 5 cm.} v ( m / s) h = 25 cm. v ( m / s) h = 50 cm. v ( m / s) otra abertura _{v ( m / s)} OBSERVACIONES V.16 2,15 0,44 0,18 - 31 cm. V.17 (*) - - - 1,29 / 0,21 / 0,14 30 cm. V.18 (*) - - - 2,88 / 0,61 / 0,26 51 cm. V.19 0,52 0,22 0,12 - REVISAR / MANTENIMIENTO V.20 0,28 0,16 0,11 - NO ADECUADA V.21 - 0,85 0,37 - 44cm. V.22 1,06 0,28 0,14 - REVISAR / MANTENIMIENTO V.23 1,78 0,47 0,20 - 31 cm. V.24 0,79 0,22 0,12 - REVISAR / MANTENIMIENTO. V.25 0,65 0,23 0,14 - REVISAR / MANTENIMIENTO V.26 1,35 0,35 0,17 - REVISAR / MANTENIMIENTO V.27 1,27 0,27 0,16 - REVISAR / MANTENIMIENTO V.28 0,51 0,37 - 0,33 REVISAR / MANTENIMIENTO V.29 (*) - - - 0,25 NO ADECUADA V.30 (*) - - - 0,36 NO ADECUADA

(59)

Servicio de Prevención y Salud Laboral VITRINA nº _{h = 5 cm.} v ( m / s) h = 25 cm. v ( m / s) h = 50 cm. v ( m / s) otra abertura _{v ( m / s)} OBSERVACIONES V.31 1,17 0,56 - 0,35 32 cm. V.32 (*) - - - 0,45 V.33 - 1,07 0,67 - V.34 0,67 0,26 0,17 - REVISAR / MANTENIMIENTO V.35 - - - 1,26 / 0,60 V.36 - - - 0,27 / 0,18 NO ADECUADA V.37 - - - 0,26 / 0,15 NO ADECUADA V.38 - - - 0,27 / 0,20 NO ADECUADA V.39 (*) - - - 0,34 NO ADECUADA V.40 (*) - - - 0,73 V.41 1,13 0,37 0,24 - REVISAR / MANTENIMIENTO V.42 2,41 0,57 0,31 - 36 cm. V.43 1,25 0,45 0,24 - 28 cm. V.44 2,74 0,69 0,42 - 41 cm. V.45 1,26 0,67 0,35 - 41cm.

(60)

ANEXO I I I

INSTRUCCIONES PARA EL RESPONSABLE DE VITRINA DE GASES EN EL ITQ

(61)

La vitrina debe tener un programa de mantenimiento preventivo con el fin de prolongar su vida útil y mantener la seguridad del operador. Las operaciones periódicas de mantenimiento de todos los elementos que forman parte de la vitrina deberán seguir las recomendaciones del fabricante o suministrador contendidas en el manual de instrucciones.

2.- RECOMENDACIONES DE USO Y EMPLEO

Su uso es para la manipulación de: disolventes, colorantes, ácidos (en concentraciones medias y bajas), etc., con las siguientes limitaciones:

1. No es apta para el trabajo con gran cantidad de desprendimientos de vapores ácidos en altas concentraciones. En el caso de que se haga caso omiso a este punto el sensor de temperatura (por su construcción y ubicación) se deteriorará dando alarma de temperatura e impidiendo por tanto el funcionamiento de la extracción.

2. La temperatura en el interior de la vitrina, no deberá superar los 70º C. En el caso de que se sobrepase esta temperatura sonará la alarma interrumpiendo el funcionamiento del equipo de extracción.

3. Nunca se deberá utilizar la vitrina sin previo accionamiento del sistema de aspiración.

4. No restringir el paso de aire a la vitrina. No poner aparatos grandes delante de los deflectores de aire de la vitrina . Quitar todos los materiales que no sean necesarios para el trabajo que se esté realizando. La vitrina no debe ser utilizada como almacén de productos.

5. Se recomienda no acumular dentro de la vitrina más de 6 litros de productos reactivos.

6. Se recomienda mantener en marcha un minuto el extractor después de haber terminado la última actividad química.

7. Si tras este periodo los humos y el olor están presentes continuamente, consultar al personal de mantenimiento.

8. Limpiar los derrames inmediatamente, siempre de forma que no suponga riesgo para el operario.

9. Emplazar los productos químicos y otros materiales de trabajo a 15 cm del borde exterior.

(62)

sistema de aspiración deberá estar en funcionamiento continuo para evitar el deterioro de la vitrina.

11. La protección que la vitrina proporciona en relación a la contención de sustancias y gases nocivos dentro de la cámara de la misma, no se garantiza si la posición de la guillotina tiene una apertura superior a la “apertura operacional”, establecida en 40 cm. de altura. Cuando la vitrina esté en funcionamiento se intentará que la apertura de la guillotina sea la mínima y deberá permanecer cerrada cuando no este en uso.

12. La manipulación de sustancia de elevada toxicidad debe realizarse empleando guantes de látex neopreno u otro adecuado al uso. Así como de vestimenta de protección que requiera cada caso.

13. El uso de la vitrina de gases con la posición de la guillotina bajada proporciona protección al usuario frente a salpicaduras y proyecciones, sin que por ello se deba dejar de utilizar gafas o pantallas protectoras, vestimenta de protección y los diferentes elementos de seguridad que se requieran en el laboratorio.

14. Realizar todas las operaciones que puedan generar una contaminación del aire por encima del TLV en el interior de la cabina, con independencia de que se pueda apreciar humos, olores o irritaciones.

15. No utilizar la vitrina como desagüe.

16. No situar las tomas de corrientes eléctricas u otros posibles generadores de chispa o llama en el interior de la cabina cuando se manipulen productos inflamables. 17. Si existe posibilidad real de explosión o proyecciones violentas, habrá que colocar

una barrera adecuada de forma que no actúe la guillotina como tal.

18. La presencia de corrientes cercanas de aire en el laboratorio (provocadas por ventanas, puertas, ventiladores u otros elementos) merma su eficacia. No hacer movimientos rápidos de cuerpo y no abrir la guillotina deprisa.

19. No introducir la cabeza dentro de la vitrina, nunca.

20. Evitar acumular inútilmente un volumen de trabajo tal que perturbe las corrientes de extracción de la vitrina.

21. Abrir lo mínimo posible la guillotina para la manipulación de sustancias, en la liberación de gases las ventanas laterales deberán estar cerradas.

22. Evitar en lo posible la generación de contaminantes a gran velocidad.

23. La zona de generación de contaminantes ponerla en la parte inferior del deflector, ya que la eficacia de extracción es mejor.

(63)

25. Manipular con tranquilidad y organizar el trabajo para evitar salidas y entradas innecesarias en la vitrina.

26. Cuando se den operaciones de evaporación de contaminantes, tener bajada la guillotina.

2.- TAREAS A DESARROLLAR.

Semanalmente

2.1 Control del funcionamiento del indicador de caudal y de su alarma, en su caso. 2.2 Repaso de limpieza al interior de la vitrina con los productos específicamente

recomendados por el fabricante. Generalmente con un paño húmedo y jabón neutro.

Semestralmente

2.3 Limpieza del deflector trasero. Previamente se puede pasar un papel blanco, para comprobar la necesidad de la limpieza. Para retirar el deflector contactar con mantenimiento.

2.4 Limpieza general del interior de la cámara del deflector con una solución de detergente diluida.

Eventualmente:

2.5 En caso de anomalía o fallo detectado en el funcionamiento de las vitrinas, los usuarios lo comunicarán formalmente al servicio de mantenimiento/taller del ITQ.

Bibliografía

BURDINOLA “Manual de vitrinas estándar. Vitrinas de Gases Modelo OR-21” Enero 2005

IOP-02 “Instrucción operativa para el mantenimiento de vitrinas de gases en el ITQ” CSIC-UPV. Julio 2006
