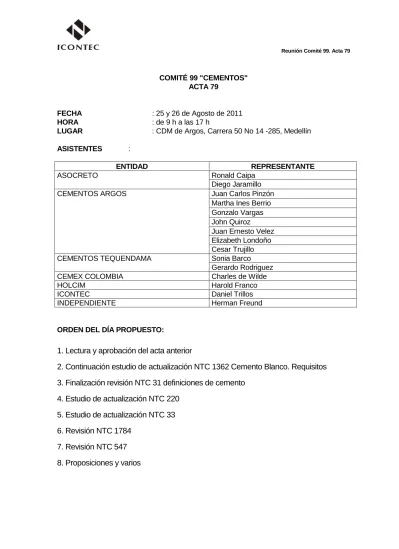

Reunión Comité 99. Acta 79

COMITÉ 99 "CEMENTOS"

ACTA 79

FECHA

: 25 y 26 de Agosto de 2011

HORA

: de 9 h a las 17 h

LUGAR

: CDM de Argos, Carrera 50 No 14 -285, Medellín

ASISTENTES

:

ENTIDAD

REPRESENTANTE

ASOCRETO

Ronald Caipa

Diego Jaramillo

CEMENTOS ARGOS

Juan Carlos Pinzón

Martha Ines Berrio

Gonzalo Vargas

John Quiroz

Juan Ernesto Velez

Elizabeth Londoño

Cesar Trujillo

CEMENTOS TEQUENDAMA

Sonia Barco

Gerardo Rodriguez

CEMEX COLOMBIA

Charles de Wilde

HOLCIM

Harold Franco

ICONTEC

Daniel Trillos

INDEPENDIENTE

Herman Freund

ORDEN DEL DÍA PROPUESTO:

1. Lectura y aprobación del acta anterior

2. Continuación estudio de actualización NTC 1362 Cemento Blanco. Requisitos

3. Finalización revisión NTC 31 definiciones de cemento

4. Estudio de actualización NTC 220

5. Estudio de actualización NTC 33

6. Revisión NTC 1784

7. Revisión NTC 547

8. Proposiciones y varios

(2)

DESARROLLO:

1. Lectura y aprobación del acta anterior.

Se dio lectura al acta anterior (Acta 78) correspondiente a la reunión del 14 y 15 de

Junio de 2011 la cual fue aprobada sin observaciones.

Se aprobó el orden del día arriba propuesto.

2. Continuación estudio de actualización NTC 1362 Cemento Blanco

John Quiroz de Argos realizó una presentación al comité sobre las medidas de color

en cemento blanco (la presentación se anexa a esta acta). Igualmente se presentó al

comité una propuesta para evaluar la blancura y garantizar un método generador de

confiabilidad y calidad para este producto. Esta propuesta se presenta a

continuación:

Requisitos Color Método de ensayo Tipo 1 UG Tipo 2 MRS Tipo 2 MCH Tipo 3 ART Tipo 4 BCH Tipo 5 ARS Luminosidad Sistema CieLab L* mín., % 88.00 88.00 88.00 88.00 88.00 88.00

El color se mide en un espectrofotómetro con los siguientes características. Escala CieLab

Iluminante : D65 Observador: 10° Especular: SPIN

El comité está de acuerdo con la propuesta presentada y acuerda incluirla en el

documento en estudio.

Los demás cambios propuestos y las sustentaciones para dichos cambios se

presentan en la siguiente tabla:

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

CEMENTO PÓRTLAND BLANCO CEMENTO HIDRÁULICO BLANCO Se modificó el titulo teniendo en cuenta los cambios en la

actualización de la NTC 121

1.OBJETO

Esta norma establece los requisitos que deben cumplir los distintos tipos de cemento Pórtland blanco.

1.OBJETO

Esta norma establece los requisitos que deben cumplir los distintos tipos de cemento hidráulico blanco.

Se modificó el objeto teniendo en cuenta los cambios en la actualización de la NTC 121 2 REFERENCIAS NORMATIVAS NTC 121 NTC 184 NTC 31 Se incluye teniendo en cuenta el instructivo para elaboración de normas. Reemplaza el numeral 8 de la versión vigente. 2. DEFINICIONES Y NOMENCLATURA

2.1 DEFINICIONES

2.1.1 Clínker Pórtland blanco: es un componente

3. DEFINICIONES

Para los efectos de la presente norma aplican las definiciones dadas en la NTC 31.

El comité acuerda referenciar a la NTC 31 donde están las definiciones relacionadas

(3)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

de cemento Pórtland blanco en forma granulada, constituido principalmente por silicatos, aluminatos y ferrialuminatos de calcio y que se obtienen por la acción hasta la fusión incipiente (clinkerización) de una mezcla convenientemente proporcionada y homogeneizada de materiales debidamente seleccionados.

2.1.2 Cemento Pórtland blanco: es el cemento que se obtiene por la pulverización de clínker Pórtland blanco y sulfato de calcio en diferentes formas. Se admite la adición de otros productos siempre que su inclusión no afecte las propiedades del cemento resultante. Todos los productos adicionados deben ser pulverizados conjuntamente con el clínker.

con cemento hidráulico.

2.2 CLASIFICACIÓN

2.2.1 Cemento Pórtland blanco Tipo 1 Es el destinado a obras de concreto en general, al que no se le exige propiedades especiales. 2.2.2 Cemento Pórtland blanco Tipo 1M Es el destinado a obras de concreto en general, al que no se le exigen propiedades especiales, pero tiene resistencias superiores a las de Tipo 1. 2.2.3 Cemento Pórtland blanco Tipo 3 Es el que desarrolla altas resistencias iniciales.

4 CLASIFICACIÓN Y UTILIZACIÓN 4.1Los tipos de cementos hidráulicos blancos cubiertos por esta norma están dados en los numerales 4.2.1 al 4.2.6 y están clasificados de acuerdo con propiedades específicas definidas en la Tabla 1 de la NTC 121 (véase la Nota 1). NOTA 1La NTC 121 está basada en atributos del cemento hidráulico relacionados al desempeño en concretos y morteros, incluyendo el desarrollo de resistencia, resistencia a los sulfatos, calor de hidratación y resistencia a la reactividad álcali-sílice. El desempeño de concretos y morteros depende de muchos factores tales como las características de otros materiales, diseño de mezcla, producción, manejo y condiciones ambientales. Para las propiedades de desempeño de concretos y morteros, se puede obtener más información a través de ensayos comparativos de concretos y morteros.

4.2Los cementos conformes a esta norma deben ser designados de acuerdo con la nomenclatura, con características especiales indicadas por tipo, de acuerdo con los tipos establecidos en los numerales 4.2.1 al 4.2.6. Cuando el tipo no sea especificado, se aplicarán los requisitos para el Blanco Tipo 1 UG.

4.2.1 Blanco Tipo 1 UG (Uso General) Cemento hidráulico blanco para construcción general. Utilícese cuando uno o más de los tipos especiales no sean requeridos.

4.2.2Blanco Tipo 2 MRS (Moderada Resistencia a los Sulfatos)

Para uso cuando se requiera moderada resistencia a los sulfatos.

4.2.3 Blanco Tipo 2 MCH (moderado calor de hidratación) Para uso cuando se requiera moderado calor de hidratación. Se modificó la clasificación teniendo en cuenta la actualización de la NTC 121. Se usará la misma clasificación de la NTC 121 anteponiendo la palabra blanco.

Se acordó que aunque el cemento blanco solo se elabora tipo 1 y tipo 3, se mantendrá toda la clasificación de la NTC 121 para no limitar si existiera la posibilidad de elaborar cemento blanco de otros tipos.

(4)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

4.2.4 Blanco Tipo 3 ART (Alta Resistencia temprana) Para uso cuando se requiera alta resistencia temprana. 4.2.5 Blanco Tipo 4 BCH (Bajo Calor de Hidratación) Para uso cuando se requiera bajo calor de hidratación 4.2.6 Blanco Tipo 5 ARS (Alta Resistencia a los Sulfatos) Para uso cuando se requiera alta resistencia a los sulfatos.

4.3 Opción adicional. La siguiente opción adicional de compra se aplica para cualquiera de los tipos principales listados. Cuando sea invocada esta opción, su designación de letra y título deberá seguir inmediatamente después de la respectiva designación de letra y del título del tipo principal (por ejemplo, Blanco Tipo 1 UG (BRA)).

4.3.1 Opción BRA

Baja Reactividad con Agregados Reactivos Álcali-Sílice. Cuando sea ensayada su actividad potencial con agregados reactivos, el cemento debe cumplir con los requisitos de la Tabla 1 de la NTC 121 para la Opción BRA.

Se incluyeron las opciones adicionales de acuerdo con la actualización de la NTC 121.

3. REQUISITOS

El cemento Pórtland blanco debe cumplir con los requisitos de las Tablas 1 y 2.

5. REQUISITOS

5.1 Todos los tipos de cemento hidráulico a que se refiere esta norma, deben cumplir con los requisitos de la Tabla 1 de la NTC 121;

El comité acordó que los requisitos sean los de la NTC 121

4. REQUISITOS OPCIONALES - Falso Fraguado, penetración final mínima, en porcentaje: 50. Este valor rige para el cemento Tipo 1, Tipo 1M y Tipo 3.

- Resistencia a la compresión para el cemento Tipo 1M, para 28 d de edad, mínima, en MPa (kg/cm2_{): 28 (280)}

NOTA La medición del color puede ser acordada entre el cliente y el productor definiendo el patrón de referencia y las tolerancias por emplear. En el Anexo A se relaciona un método de medición ampliamente usado y aceptado.

Se eliminan los requisitos opcionales teniendo en cuenta que los requisitos de la norma están de acuerdo con la NTC 121

5.TOMA DE MUESTRAS Y RECEPCIONES DEL PRODUCTO

5.1 LOTE

Conjunto de bultos de iguales características, fabricados bajo condiciones similares de producción, que se someten a una inspección.

6. TOMAS DE MUESTRAS Y RECEPCIÓN DEL PRODUCTO

6.1 TOMA DE MUESTRAS

Mediante acuerdo entre fabricante y comprador, éste podrá enviar un inspector a la planta o a los depósitos del fabricante o distribuidor para la toma de muestras. Toda inspección y la toma de muestras del cemento, se hará

(5)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

5.2 TOMA DE MUESTRAS

Las muestras se tomarán de acuerdo con la NTC 108.

5.3 RECHAZOS

5.3.1 El cemento se rechazará si no cumple con alguno de los requisitos especificados en la presente norma.

5.3.2 El cemento que después de haber sido ensayado permanezca almacenado a granel por más de seis meses, o empacado por más de tres meses, debe ser ensayado nuevamente y rechazado si no cumple con alguno de los requisitos especificados en la presente norma. 5.3.3 Se rechazarán individualmente los bultos, cuya masa tenga una variación del 5 % con respecto a la masa especificada.

5.3.4 Si al tomar al azar el 5 % de los bultos de un lote, su masa promedio es menor en un 2 % o más de la especificada, el lote será rechazado. 5.3.5 Se rechazarán individualmente los bultos que no cumplan con las especificaciones del numeral 7.

5.3.6 Si el cemento no cumple con el requisito de estabilidad, se debe aceptar si al ensayarse una nueva muestra dentro de los 28 d siguientes al primer ensayo, ésta cumple con la especificación correspondiente, en caso de que no cumpla se rechazará el lote.

conjuntamente con el fabricante o distribuidor de acuerdo con la NTC 108 y de tal manera que en ningún caso interfiera con el proceso normal de fabricación o despacho. 6.2 ACEPTACIÓN O RECHAZO

6.2.1 A criterio del comprador, el cemento que no cumpla con los requisitos aplicables de esta norma para el tipo especificado deberá ser rechazado. El rechazo se debe informar oportunamente y por escrito al fabricante o distribuidor, indicando las razones específicas de rechazo. 6.2.2 A criterio del comprador, se pueden rechazar los empaques que no cumplan con las especificaciones de cantidad de producto preempacado de la NTC 3684. 6.2.3 A criterio del comprador, el cemento a granel que permanezca en almacenamiento por más de seis meses después de los ensayos o el cemento empacado que permanezca en posesión de un distribuidor por más de tres meses, deberá ser muestreado y reensayado y rechazado si no cumple con alguno de los requisitos aplicables de esta norma.

6. ENSAYOS

6.1Los ensayos para determinar las propiedades químicas se deben hacer conforme a lo establecido en la NTC 184.

6.2El ensayo para determinar la superficie específica se debe hacer conforme a lo establecido en la NTC 33.

6.3El ensayo para determinar la estabilidad se debe hacer conforme a lo establecido en la NTC 107.

6.4El ensayo para determinar los tiempos de fraguado se debe hacer conforme a lo establecido en la NTC 109 y NTC 118.

7. MÉTODOS DE ENSAYO

7.1 Cuando se ensaye un cemento para verificar el cumplimiento de esta norma, o para caracterización general, use los siguientes métodos de análisis, con las modificaciones o excepciones indicadas.

7.2 Análisis químico. Analice químicamente el cemento de acuerdo con la NTC 184 para óxidos mayoritarios y minoritarios presentes en mayor cantidad de tal forma que incluyendo pérdida por ignición, constituyan al menos el 98 % del la masa total del cemento.

7.3 Finura

7.3.1 Determine la finura de acuerdo con la NTC 33. 7.3.2 Determine la cantidad retenida en el tamiz

45-El comité acordó que los requisitos sean los de la NTC 121

(6)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

6.5El ensayo para determinar la resistencia a la compresión se debe hacer conforme a lo establecido en la NTC 220.

µm (N° 325) de acuerdo con la NTC 294.

7.4 Determine la expansión en autoclave de acuerdo con la NTC 107, excepto que para los cementos que se anticipe que tendrán una resistencia a la compresión a 1 día por debajo de 3,4 MPa (500 psi), almacene el espécimen de ensayo en un gabinete húmedo durante un período de 48 h antes de desmoldar y medir su longitud. 7.5 Determine el tiempo de fraguado utilizando la NTC 118. Sólo se requiere el tiempo de fraguado inicial. 7.6 Determine la resistencia a la compresión utilizando la NTC 220. Los ensayos deben ser realizados a cada edad especificada en la Tabla 1.

7.7 Determine el calor de hidratación utilizando la NTC 117.

7.8 Determine la resistencia a los sulfatos utilizando la NTC 3330.

7.9 Determine la reactividad del cemento con agregado reactivo álcali-sílice (Opción BRA) utilizando la NTC 3828, utilizando como agregado vidrio molido de borosilicato, descrito en la ASTM C441.

7.10 Determine el endurecimiento temprano utilizando NTC 297 (véase la Nota 3).

NOTA 3 Se puede obtener información adicional de caracterización con la NTC 225.

7.11 Determine la expansión de barras de mortero utilizando la NTC 4937 utilizando un período de inmersión de 14 d.

7.12 Determine la contracción por secado utilizando la ASTM C596.

7.13 Ensayos informativos

Las siguientes características del cemento no están especificadas, sin embargo, deben ser determinadas para propósitos informativos:

Análisis químico según NTC 184

Expansión por agujas de Le Chatelier según NTC 1514 8. REQUISITOS DE TIEMPO DE ENSAYO 8.1 El comprador debe hacer los arreglos necesarios para el envío de muestras para ensayo al laboratorio. A los intervalos mínimos de tiempo admisibles desde la recepción de las muestras por el laboratorio de ensayo se debe sumar el tiempo requerido para transporte hasta el

(7)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

laboratorio.

8.2 El tiempo mínimo admitido desde la recepción de muestras por el laboratorio de ensayo hasta el informe de los resultados del ensayo debe ser determinado como la edad requerida del espécimen al momento de ser ensayado más siete días.

8.3 Un informe escrito de resultados de ensayos aplicables debe estar disponible no más de tres días después del intervalo indicado en el numeral 10.2. 8.4 Estos límites de tiempo no aplican para reensayo o ensayos adicionales. Tales ensayos no deben proveer la base para aceptación o rechazo inicial del cemento (véase la Nota 4).

NOTA 4Los efectos de la edad sobre muestras pequeñas de cemento almacenadas por largos períodos de tiempo pueden producir resultados de ensayo que no sean representativos del cemento fresco ni del cemento almacenado en grandes cantidades por períodos iguales de tiempo 9. ENSAYOS A CARGO DEL FABRICANTE

9.1 Para verificar el cumplimiento de esta norma y para el análisis químico y de finura, se deben ensayar muestras de cemento. El sitio y la frecuencia de muestreo son a discreción del fabricante, si estas son cambiadas se debe informar al comprador. El muestreo y ensayo deben ser parte del control normal de calidad del fabricante o adicionales a él.

9.2 Ensayos especiales

9.2.1 Los siguientes requisitos aplican sólo para ensayos de resistencia a sulfatos y ensayos de baja reactividad con agregados reactivos álcali-sílice.

9.2.1.1 Para la resistencia a los sulfatos de los Blanco Tipos2 MRS y Blanco Tipo 5 ARS y para la Opción BRA de cualquier cemento, se deben realizar ensayos por lo menos una vez cada 12 meses.

1) Se debe reensayar si la cantidad de un material que constituye 10 % o más en masa del cemento cambia en ± 5 % o más en masa (véase la Nota 5).

NOTA 5 Por ejemplo, si el cemento cumple el requisito aplicable con un contenido de escoria o de ceniza volante de 25 % en masa, se requiere reensayar si el contenido de escoria o de ceniza volante cambia más allá del rango de 20 % a 30 %.

2) Se debe reensayar si la cantidad de un material que constituye menos de 10 % en masa del cemento cambia en ± 50 % o más de la cantidad que se haya demostrado previamente que satisface los requisitos aplicables (véase la Nota

(8)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

6).

NOTA 6 Por ejemplo, si el cemento cumple el requisito aplicable con un contenido de humo de sílice de 5 % en masa, se requiere reensayar si el contenido de humo de sílice cambia más allá del rango de 2,5 % a 7,5 %.

3) Se debe reensayar si él % en masa de SiO2 o CaO en el cemento, o si el % en masa de CaO o de SiO2 en un material que constituye 10 % o más en masa del cemento, cambia en ± 3 % o más en masa (véase la Nota 7).

NOTA 7 Por ejemplo, si el contenido de SiO2 del cemento cumple el requisito a 20 % en masa del cemento, se requiere reensayar si el contenido de SiO2 cambia más allá del rango de 17 % a 23 %.

10. INSPECCIÓN

10.1 La inspección del cemento debe hacerse según lo acordado entre el comprador y el vendedor como parte del contrato de compra.

11. CERTIFICACIÓN

11.1 A solicitud del comprador en el contrato o en la orden de compra, al momento del despacho se debe proveer un informe del fabricante indicando los resultados de los ensayos realizados sobre las muestras del material tomado durante la producción o transferencia y certificando que el cemento cumple con los requisitos aplicables de esta norma.

11.2 A solicitud del comprador en el contrato o en la orden de compra, el fabricante debe indicar por escrito los materiales utilizados en la fabricación del cemento hidráulico.

11.3 Resistencia a los Sulfatos (Tipos 2 MRS y Tipo 5 ARS) y Baja Reactividad con Agregados (Opción BRA). Cuando se especifique, los resultados de los ensayos que demuestran el cumplimiento de esta norma deben estar disponibles y el informe del fabricante debe indicar que los requisitos aplicables de esta norma han sido cumplidos.

7. EMPAQUE Y ROTULADO 7.1 EMPAQUE

El cemento Pórtland blanco despachado en sacos se empacará en bolsas de papel u otro material que asegure una eficiente protección del producto contra los agentes atmosféricos.

7.2 ROTULADO

12. ROTULADO DEL EMPAQUE

12.1 Cuando el cemento es entregado empacado, cada empaque debe estar claramente rotulado con palabras que indiquen el tipo de cemento, el nombre y marca del fabricante, la masa del cemento contenida en el empaque, y una lista de materiales, usando nombres genéricos en orden decreciente de abundancia (véase la Nota 8). Una información similar debe proveerse con la declaración de conformidad del producto del fabricante que

(9)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

Los empaques deben llevar marcas legibles que permitan identificar:

a) La clase y tipo de cemento (cemento Pórtland blanco).

b) La cantidad en kg y el lugar de fabricación.

acompaña el despacho del cemento empacado o a granel. NOTA 8 A manera de ejemplo la siguiente lista contiene nombres genéricos sugeridos para algunos de los posibles materiales de cementos hidráulicos. La lista es representativa y no es inclusiva.

Tipo de material Ejemplos de términos genéricos

Cemento Cemento Portland, clinker Portland.

Materiales calcáreos Carbonato de calcio, piedra caliza, cal, cal hidratada, polvo de horno para cemento (CKD).

Puzolana Ceniza, puzolana natural no calcinada o calcinada, humo de sílice.

Escoria Escoria siderúrgica. Adiciones reductor de agua, acelerante, retardador, retardador reductor de agua, adición incorporadora de aire, adición de proceso. Reguladores de fraguado Sulfato de calcio. 8. REFERENCIAS NORMATIVAS

Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección). NTC 33, Método para determinar la finura del cemento por medio del aparato Blaine.

NTC 107, Ensayo en autoclave para determinar la expansión del cemento.

NTC 108, Cementos. Extracción de muestras. NTC 109, Método para determinar los tiempos de fraguado del cemento hidráulico por medio de las agujas Gillmore.

NTC 118, Método para determinar el tiempo de fraguado del cemento hidráulico mediante el aparato de Vicat.

NTC 184, Método de análisis químicos de los

Se reemplazó por el numeral 2

(10)

NTC 1362 vigente

NTC 1362 proyecto de actualización

Sustentación

cementos hidráulicos.

NTC 220, Método para determinar el esfuerzo a compresión de morteros de cemento hidráulico. ASTM E313: 2000, Standard Practice for Calculating Yellowness and Whiteness Indices from Instrumentally Measured Color Coordinates

13. ALMACENAMIENTO

El cemento debe ser almacenado de manera que se permita acceso razonable para una apropiada inspección e identificación de cada despacho y que proteja el cemento de la humedad minimizando el endurecimiento durante el almacenamiento en una edificación que proteja el cemento de la intemperie, en un contenedor, o en un empaque

14. UNIFORMIDAD DE ORIGEN 14.1A solicitud del comprador en el contrato

o en la orden de compra, el fabricante debe suministrar un informe sobre la uniformidad de resistencia del cemento desde el origen

El comité acuerda enviar a consulta pública el documento, el día 15 de septiembre de

2011.

3. Actualización NTC 31

Teniendo en cuenta lo mencionado en la reunión anterior, el comité revisó

nuevamente la definición de cemento portland. El comité acordó mantener el término

en el documento, pero modificó la definición. La definición acordada es la siguiente:

4.11 Cemento Portland. Cemento hidráulico producido al pulverizar Clinker Portland y un regulador

de fraguado (sulfato de calcio). Usualmente contiene uno o más de los siguientes materiales: agua,

hasta 5% de caliza y adiciones de proceso.

El comité solicita que la norma sea enviada a consulta pública el día 15 de

septiembre de 2011.

4. Continuación estudio actualización NTC 220

El ICONTEC presentó la traducción del documento de referencia ASTM C109: 2011.

El comité revisó el documento y se realizaron modificaciones de forma para mejorar

la traducción y redacción del documento. El único cambio de fondo al documento con

respecto a su documento de referencia es el siguiente:

DE 137

– 11 NTC 220

(Quinta actualización)

ASTMC109-2011

Sustentación

7.1 TEMPERATURA

La temperatura ambiente en el

lugar en que se encuentran la

7.1 TEMPERATURA

La temperatura ambiente en el

lugar en que se encuentran la

Se modificó la temperatura

teniendo

en

cuenta

lo

especificado en el numeral 4 de

la NTC 3512

(11)

plancha de mezclado, los

materiales secos, los moldes y

sus bases y el recipiente de

mezclado, deben mantenerse a

una temperatura entre 23



C ±

4 

C. la temperatura del agua

de mezclado, de la cámara

húmeda y del agua contenida

en

el

tanque

de

almacenamiento

debe

mantenerse en 23 °C ± 2 °C.

plancha de mezclado, los

materiales secos, los moldes y

sus bases y el recipiente de

mezclado, deben mantenerse a

una temperatura entre 23,0 °C

± 3,0 °C (73,5° F ± 5,5°F). La

temperatura del agua de

mezclado, de la cámara

húmeda y del agua contenida

en

el

tanque

de

almacenamiento

debe

mantenerse en 23 °C ±



2 °C

(73,5 °F ± 3,5° F).

4. REQUISITOS

PARA

CUARTOS DE MEZCLADO DE

CEMENTO

4.1 La temperatura del aire

circundante del mesón y los

moldes debe mantenerse entre

23 

C ± 4



C y una humedad

relativa no menor del 50 %.

4.2 La temperatura del

agua usada para preparar los

especimenes de pasta de

cemento y mortero debe ser de

23 

C ± 2



C

Una vez realizada la revisión se aprueba el documento y se solicitó incluir un anexo

informativo de la interpretación de los numerales 13.2 y 13.3 el cual fue trabajado por

el comité en la reunión del 24 y 25 de marzo 2010 (acta 69). Se acuerda enviar a

consulta pública el documento.

5. Actualización NTC 1784

El ingeniero Charles de Wilde, presenta los cambios propuestos de la norma de

CEMENTOS. DETERMINACIÓN DE LA ACTIVIDAD PUZOLÁNICA. MÉTODO DE

CONTRIBUCIÓN A LA RESISTENCIA A LA COMPRESIÓN. Los cambios propuestos

son los siguientes:

NTC 1784 vigente NTC 1784 proyecto de actualización Sustentación 6.4.3 Mezcla para el mortero de ensayo

La mezcla para el mortero de ensayo debe estar constituida por:

a) 162,5 g del cemento base, b) 687,5 g de arena normal

c) x g de puzolana o de material puzolánico con un residuo máximo . del 12 % sobre eltamiz 44 µm (No.325).

El valor de x se determina mediante la fórmula siguiente:

d) La cantidad de agua amasado debe ser aquella que produzca una fluidez de 110  5. 6.4.3 Mezcla para el mortero de ensayo

La mezcla para el mortero de ensayo debe estar constituida por:

a) 187,5 g del cemento base, b) 687,5 g de arena normal

c) 62,5 g de puzolana o de material puzolánico con un residuo máximo del 12 % sobre el tamiz 44 m (No.325).

d) La cantidad de agua amasado debe ser aquella que produzca una fluidez de 110  5.

6.4.4 Condiciones ambientales

Para la preparación de los morteros, el cemento, la puzolana o el material deben estar a una temperatura comprendida entre 20 °C y 28 °C. La

6.4.4 Condiciones ambientales

Para la preparación de los morteros, el cemento, la puzolana o el material deben estar a una temperatura comprendida entre 19 °C y 27 °C.

Experiencia del comité y de los productores.

(12)

humead relativa del aire en la sala de trabajo no

debe ser inferior al 65 %. La humead relativa del aire en la sala de trabajo no debe ser inferior al 50 %. 6.4.7.2 Después se procede a desmoldar las

probetas y se introducen en un recipiente de vidrio o de metal, con capacidad suficiente para colocar tres cubos, y cuyo volumen no sea superior a tres veces el volumen toral de los mismos. Se sella el recipiente con una tapa para mantenerlo herméticamente cerrado y se almacena a una temperatura de 38 °C ± 2 °C durante 27 d.

6.4.7.2 se desmoldan las probetas del recipiente y se colocan en la cámara húmeda durante un lapso no menor de 3 h a la temperatura de 23 °C  2 °C. Transcurrido este período, se transportan hacia la máquina de ensayo dentro de un recipiente, cubriéndolas con agua a 20 °C  2 °C. Luego se secan con un paño limpio a fin de quitar todo depósito que pueda recubrirlas eventualmente.

Experiencia del comité y de los productores.

El comité continuará el estudio del documento en la próxima reunión

6. Revisión NTC 547

El estudio de esta norma estaba a cargo de cementos Tequendama. Durante La

reunión Sonia María Barco y Gerardo Rodríguez, presentan la siguiente información:

IMPORTANCIA Y USO DE LA NORMA NTC 547

Este ensayo se recomienda para determinar las características de la pérdida relativa de agua en pastas y

morteros de cemento.

COMENTARIOS AL RESPECTO:



La pérdida relativa del agua en pastas de cemento y mortero se usaría para saber en qué momento

y que caudal deberemos reponer de agua que se consume por la hidratación del cemento.



Debido a las nuevas políticas sobre conservación del medio ambiente, con el fin de ser eficientes y

a la vez producir cementos mas ecológicos, se ha optado por recurrir a la mayor cantidad de

adiciones disponibles, lo anterior hace que se presente una gran variedad de comportamientos en

algunos parámetros a evaluar en el cemento uno de ellos es justamente la exudación, por lo

anterior sería poco útil hacer un ensayo como el que plantea la norma, cuando lo conveniente sería

realizar un ensayo en mortero o concreto pero en condiciones reales de aplicación.



Debemos tener en cuenta que su evaluación se hace en condiciones de laboratorio, lo que en la

práctica es diferente ya que la exudación va depender de la humedad relativa y la temperatura del

medio ambiente circundante.



También debemos tener en cuenta en el caso del mortero, la exudación también va depender de

las características físicas y químicas de la arena.

CONCLUSIÓN



Por anterior nuestra propuesta es la de anular esta norma.

Teniendo en cuenta la información presentada por los representantes de cementos

Tequendama, el comité está de acuerdo con la solicitud de anular la norma. La norma se

enviará a consulta pública de anulación en 2011-09-15.

(13)

7. Proposiciones y varios.

Durante el presente comité el profesional de Normalización, informa al comité

que desde el comité 236 Construcciones sostenibles, se solicitó al comité de

cementos presentar una propuesta con respecto al contenido de material

reciclado del cemento para la norma de sello ambiental colombiano. El comité

manifestó que en cuanto al cemento no solo se debería tener en cuenta el

contenido de material reciclado sino otros factores con miras a la reducción del

consumo de energía y consecuentemente reducción de generación de gases

efecto invernadero. No obstante, el comité acuerda presentar la siguiente

propuesta al comité de construcciones sostenibles:

El cemento deberá tener en cualquier parte de su fabricación un contenido mínimo de 5% de

material reciclado, recuperado, adicionado o coprocesado. Siempre estén disponibles a nivel

local y su uso sea estructuralmente viable y cumpla con los porcentajes y requisitos

establecidos en el Reglamento NSR y NTC o equivalentes.

Esta propuesta se llevará y presentará en la próxima reunión del comité de

construcciones sostenibles.

El profesional de normalización invita a los miembros del comité a que participen

en las reuniones del comité de construcciones sostenibles, ya que lo que se

establezca en las normas elaboradas en dicho comité puede afectar a los

productores de materiales de construcción y es de particular interés para los

productores de cemento.

El comité ratificó las siguientes fechas y lugares de reunión para el año 2011

Fecha Lugar

Septiembre 15 y 16 Cali Noviembre 3 y 4 Bogotá

Se acuerda que en la próxima reunión se revisen los siguientes temas:

Observaciones Consulta pública NTC 121 Observaciones Consulta pública NTC 221

Observaciones Consulta pública anulación NTC 321 Observaciones Consulta pública anulación NTC 31 Actualización NTC 33

Actualización NTC 1784 Actualización NTC 117

(14)

Siendo las 3:00 de 2011-08-26 y no habiendo más puntos por tratar se agradece a

los representantes de ARGOS por su gestión y colaboración para la realización de la

reunión y a los miembros del comité por su asistencia y participación para el estudio

de los temas y se da por finalizada la reunión

Daniel Trillos Orduz

Cesar Trujillo

Coordinador

Presidente

DOCUMENTO DE DOCUMENTO DE REFERENCIA RESPONSABLE OBSERVACION NTC 121 INGENIERÍA CIVIL Y ARQUITECTURA. CEMENTO PÓRTLAND. ESPECIFICACIONES FÍSICAS Y MECÁNICAS 388-07 INFORMACIÓN COMITÉ. BIBLIOGRAFIA ASTM C150, C595 Y C1157 EN CONSULTA PUBLICA HASTA 2011-09-15 NTC 321 INGENIERÍA CIVIL Y ARQUITECTURA. CEMENTO PÓRTLAND. ESPECIFICACIONES QUÍMICAS.

385-07 ASTM C150:80 EN CONSULTA PÚBLICA

DE ANULACIÓN HASTA 2011-09-15 ANULACIÓN NTC 30 CEMENTOS HIDRAULICOS. CLASIFICACIÓN Y NOMENCLATURA 387-07 INFORMACIÓN DE COMITÉ CEMEX (CHARLES DE WILDE) EN CONSULTA PÚBLICA DE ANULACIÓN HASTA 2011-09-15 NTC 31 (TERCERA ACTUALIZACIÓN) CEMENTO. DEFINICIONES. TERMININOLOGÍA RELACIONADA CON EL CEMENTO HIDRAÚLICO 386-07 INFORMACIÓN DE COMITÉ. BIBLIOGRAFIA ASTM C219 ARGOS (CESAR TRUJILLO)

APROBADA PARA ENVÍO A CONSULTA PÚBLICA EN 2011-09-15 NTC 220 DETERMINACIÓN DE LA RESISTENCIA DE MORTEROS DE CEMENTO HIDRÁULICO USANDO CUBOS DE 50 MM Ó 50,8 MM DE LADO 137-11 ASTM C109:11 DANIEL TRILLOS

APROBADA PARA ENVÍO A CONSULTA PÚBLICA NTC 221 INGENIERIA CIVIL Y ARQUITECTURA. CEMENTOS. METODO DE ENSAYO PARA DETERMINAR LA DENSIDAD DEL CEMENTO HIDRAULICO.

145-11 ASTM C188:09 CEMENTOS DEL ORIENTE (ERIKA PEREZ) EN CONSULTA PUBLICA HASTA 2011-09-15 NTC 33 (TERCERA ACTUALIZACIÓN) INGENIERIA CIVIL Y ARQUITECTURA. METODO PARA DETERMINAR LA FINURA DEL CEMENTO HIDRAULICO POR MEDIO DEL APARATO BLAINE DE PERMEABILIDAD AL AIRE. 281-04 ASTM C204:07 JOOST OOSTRA SE PRESENTÓ PROPUESTA DE TRADUCCIÓN PERO SE ENCONTRÓ QUE HAY VERSIÓN 2011 DEL DOCUMENTO DE REFERENCIA. SE REVISARÁ EN LA PRÓXIMA REUNIÓN

(15)

NTC 1362 (SEGUNDA ACTUALIZACIÓN) CEMENTO HIDRAULICO BLANCO PDTE INFORMACIÓN COMITÉ ARGOS (JOHN QUIROZ) APROBADA PARA CONSULTA PUBLICA A PARTIR DE 2011-09-15 NTC 1784 (PRIMERA ACTUALIZACIÓN) DETERMINACION DE LA ACTIVIDAD PUZOLANICA. METODO DE CONTRIBUCION A LA RESISTENCIA A LACOMPRESION. PDTE INFORMACIÓN COMITÉ CEMEX (CHARLES DE WILDE) EN ESTUDIO. NTC 117 INGENIERIA CIVIL Y ARQUITECTURA. CEMENTOS. METODO DE ENSAYO PARA DETERMINAR EL CALOR DE HIDRATACION DEL CEMENTO HIDRAULICO.

PDTE ASTM C186:05 ARGOS PARA INICIAR ESTUDIO

NTC 547 INGENIERIA CIVIL Y ARQUITECTURA.

EXUDACION DE PASTAS Y MORTEROS DE CEMENTO HIDRAULICO.

PDTE ASTM C 243:95 TEQUENDAMA SE ACORDÓ ANULAR LA

NORMA. SE APROBÓ ENVÍO DE CONSULTA DE ANULACIÓN A PARTIR DE 2011-09-15 NTC 597 DETERMINACION DE LA FINURA DEL

CEMENTO PORTLAND POR MEDIO DEL TURBIDIMETRO.

PDTE PARA ENVÍO CONSULTA

DE ANULACIÓN 2011-09-15

CEMENTOS. METODO PARA DETERMINAR LOS TIEMPOS DE FRAGUADO DEL

CEMENTO HIDRAULICO POR MEDIO DE LAS AGUJAS DE GILLMORE.

PDTE PARA ENVÍO CONSULTA

DE ANULACIÓN 2011-09-15 NTC 297 INGENIERIA CIVIL Y ARQUITECTURA. CEMENTOS. METODO DE ENSAYO PARA DETERMINAR EL

FRAGUADO RAPIDO DEL CEMENTO HIDRAULICO - METODO DE LA PASTA -.

PDTE ASTM C451:08 ARGOS PDTE INICIAR ESTUDIO

NTC 4446 INGENIERIA CIVIL Y ARQUITECTURA. CEMENTOS. METODO DE ENSAYO PARA DETERMINAR LA EXPANSION RESTRINGIDA DEL MORTERO DE CEMENTO EXPANSIVO.

PDTE ASTM C806:04 CEMEX PDTE INICIAR ESTUDIO

CEMENTOS. CEMENTO HIDRAULICO EXPANSIVO.

PDTE ASTM C845:04 HOLCIM PDTE INICIAR ESTUDIO.

ESTA NORMA TIENE VERSIÓN EN ESPAÑOL DE ASTM

(16)

Anexo

(17)
