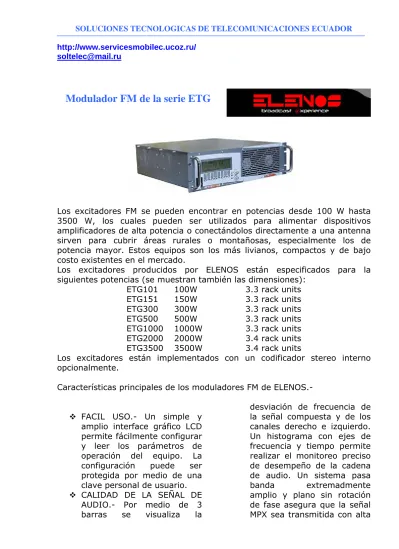

Modulador FM de la serie ETG
Los excitadores FM se pueden encontrar en potencias desde 100 W hasta 3500 W, los cuales pueden ser utilizados para alimentar dispositivos amplificadores de alta potencia o conectándolos directamente a una antenna sirven para cubrir áreas rurales o montañosas, especialmente los de potencia mayor. Estos equipos son los más livianos, compactos y de bajo costo existentes en el mercado.
Los excitadores producidos por ELENOS están especificados para la siguientes potencias (se muestran también las dimensiones):
ETG101 100W 3.3 rack units ETG151 150W 3.3 rack units ETG300 300W 3.3 rack units ETG500 500W 3.3 rack units ETG1000 1000W 3.3 rack units ETG2000 2000W 3.4 rack units ETG3500 3500W 3.4 rack units
Los excitadores están implementados con un codificador stereo interno opcionalmente.
Características principales de los moduladores FM de ELENOS.-
FACIL USO.- Un simple y amplio interface gráfico LCD permite fácilmente configurar y leer los parámetros de operación del equipo. La configuración puede ser protegida por medio de una clave personal de usuario.
CALIDAD DE LA SEÑAL DE AUDIO.- Por medio de 3 barras se visualiza la
desviación de frecuencia de la señal compuesta y de los canales derecho e izquierdo.
Un histograma con ejes de frecuencia y tiempo permite realizar el monitoreo preciso de desempeño de la cadena de audio. Un sistema pasa
banda extremadmente amplio y plano sin rotación
de fase asegura que la señal MPX sea transmitida con alta
calidad sin degradación stereo. El circuito de control de nivel automático programable actua sobre las variaciones de la señal
compuesta MPX, manteniendo el nivel de la
señal dentro del rango definido por el usuario en todo el ancho de banda de operación. Resolución de codificación completa D1 con hasta 720 pixels horizontales
ALTO DESEMPEÑO.-
CONFIABILIDAD.- El amplificador de RF está
protegido por un sistema de monitoreo VSWR, el cual progresivamente reduce la potencia de salida a un valor seguro en el caso de
desacoplamiento, los moduladores pueden trabajar
en forma indefinida en este modo sin riesgo de daño.
TELEMEDICION.- El equipo standard básico incluye el bloque necesario que permite el monitoreo remoto y el ajuste de los parámetros de operación de la unidad, por medio de un modem GSM o es posible utilizar el conocido software hyperterminal.
MODULARIDAD.- El equipo tiene un diseño modular en el cual se halla incluida la tarjeta de codificación stereo (filtro stereo, clipper y pre- emphasis) y la entrada stereo.
ESPECIFICACIONES TECNICAS DEL EQUIPO
CARACTERISTICAS FISICAS
Montado en un rack standard de 19" Sí DATOS GENERALES
Banda de operación 87.5 - 108MHz
Filtro de salida para bajos W.B. 87.5 MHz - 108 MHz
Corosión Todas las partes mecánicas son de
acero inoxidable Bus interno RS232/RS485 Sí
Puntos de medición RF Sample-MPX Monitor
Parámetros medidos Más de 50 parámetros mostrados en el display LCD
Ajustes Desde el panel frontal a través del
display y desde un PC Controlado por microprocesador Sí
Redundancia de alimentación de
potencia Sí
Redundancia Blower Sí
Tecnología de la parte final MOSFET
Tipo de transistor BLF177 Philips
Compacto Sí
CONECTORES
Conector de RF Output N
Conectores de input LEFT & RIGHT XLR female
Conector MPX Input BNC female
Conector SCA BNC female
Conector de control remoto DB25
Conector RS485/232 DB9
RF
Control de ganancia antomático Estabiliza el valor de potencia de salida al valor establecido
Estabilidad de potencia de salida total +/-0,1 dB Supresión de armónicos > 70 dB Supresión de señales indeseables > 80 dB
Potencia nominal de salida 100 W ajustable con continuidad
Potencia pico máxima 140 W
AUDIO
Nivel de entrada L/R Audio +12/-12 dBm para producir 75KHz de desviación standard
Ajuste de nivel L/R Ajuste suave 0,1dBm en pasos desde el panel frontal
Tipo de conector L/R Balanceado XLR
Impedancia de entrada L/R 10K- 600 seleccionable
Nivel de entrada de audio MPX +12/-12 dBm para producir 75KHz de desviación standard
Ajuste de nivel MPX Ajuste suave 0,1dBm en pasos desde
el panel frontal Tipo de conector MPX Desbalanceado BNC
Impedancia de entrada MPX 10 KΏ- 600 Ώ seleccionable Ajuste del nivel PILOT Trimmer adjustable
Tipo de conector SCA/RDS BNC Impedancia de entrada SCA/RDS 10 KΏ
Salida de 19KHz Sí
STEREO/MPX easy changeover Sí
Option de entrada AES/EBU Opcional(Adaptador externo) DESEMPEÑO DEL MODULADOR
Distorción de intermodulación <0.05% medido con dos tonos de 1KHz & 1.3KHz, relación 1:1 a modulación 100%
Desviación de frequencia +/- 75 KHz 0.1dB en pasos ajustable
THD+N <0.03% @ 1KHz
Pre-emphasis 50/75 microsegundos +/-0,1dB
Respuesta de frecuencia Mono +/-0.15 dB 30Hz - 15KHz
Respuesta de frecuencia MPX +/-0.1 dB 30Hz - 100KHz, -45dB en 19 KHz
Respuesta de frecuencia Stereo +/-0.15 dB 30Hz - 15KHz
Respuesta de frecuencia SCA1,2,3 +/-1 dB 20KHz - 100KHz, -45dB en 19KHz
Tipo of modulación F3 Direct FM de oscilador en frecuencia fundamental
Estabilidad de frecuencia del tono pilot +/-1 Hz ALIMENTACION DE POTENCIA
Alimentación de potencia 110-240 VAC
Consumo de potencia 180W típico a la potencia de salida máximo KVA
SISTEMA DE VENTILACION
Cooling system Foced air-cooling
AMBIENTE
Rango de temperature (en operación) 0 - +45 °C Rango de temperatura (fuera de
operación) -20 - +50 °C
Rango de humedad (en operación) 95% a 40 °C Rango de humedad (fuera de
operación) 90% a 65 °C
Rango de altitud (en operación) <4600 metros Rango de altitude (fuera de operación) <15000 metros TELECONTROL & TELEMETRIA
Control remoto Sì
Remote Control at clean contacts Sì Opción SNMP
Radiación de alta frecuencia Bajo los límites impuestos por las regulaciones técnicas
Tipo de funcionamiento Ininterrumpido 24 horas Inmunidad a campos
electromagnéticos Más alta que la especificadas en los reglamentos
CE Mark Conforme a la especificación europea 1999/5/CE
FABRICACION
Año del modelo 2005
Disponibilidad de repuestos Garantizado por 10 años desde la fecha de compra
PRE- & POST- MANTENIMIENTO
Regularidad 4/8 años
Cantidad de Air blowers y precios 2 x 36 +2 x 24,6 Regularidad de reemplazo de la
baterías Lithium 10 años
Regularidad de reemplazo de Blower 4 años
Baterías Sí
Tiempo para la realización del
mantenimiento preventive cada 4 años 1 hora Tiempo para la realización del
mantenimiento preventive cada 8 años 2 horas Número de técnicos para el
mantenimiento 1 técnico
Seguriada eléctrica EN60215(Standard CE) Tiempo de reparación promedio
(cambio de un modulo RF o de alimentación de potencia)
1 hora
SUMINISTRO
Power supply cable Sí
Manual de instalación Sí
Manual de usuario Sí
Manual de mantenimiento Sí
Reporte de pruebas Sí
GARANTIA
El equipo provisto cuenta con una garantía de 24 meses desde la fecha de compra del producto
Las especificaciones especiales indicadas son para el modelo ETG101.
