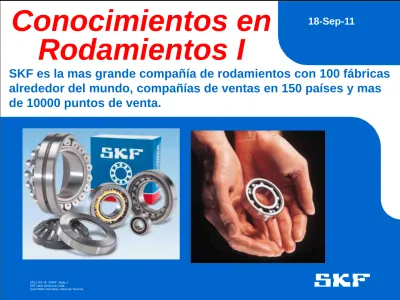

Conocimientos en

Rodamientos I

SKF es la mas grande compañía de rodamientos con 100 fábricas

alrededor del mundo, compañías de ventas en 150 países y mas

de 10000 puntos de venta.

(2)

•3500 AC, Se inventa la rueda en Mesopotamia: Eje

de madera rotando en un bloque redondo de madera.

•3000 AC, la Grasa Animal y la pasta de Babosa se

(3)

Historia del rodamiento 700 A.C.

•Los asirios y babilonios, entendieron pronto que el esfuerzo se

reducía usando troncos entre las superficies de contacto: fricción de

(4)
(5)

Rodamiento Antiguo Reconstruido, Año 40 DC

•Rodamiento Axial de Bolas

(6)

Historia del rodamiento 1500 - 1700

1500:

Leonardo da Vinci presenta

el diseño del primer rodamiento axial

de bolas moderno.

Los materiales de fabricación eran la

madera y el bronce,

1588:

A. Ramelli escribió su libro

llamado “Le Diverse et Artificiose

Machine

” donde se describen varios

tipos de rodamientos existentes. La

fundición de hierro era el material de

(7)

•1710:

Los carruajes “Mondran”

ofrecian ruedas soportadas en

rodamientos de bolas

•1734:

La primera patente de un

rodamiento fue otorgada a J. Rowe

(Inglés)

•1760:

E. Coulomb construyó el

primer prototipo del moderno

rodamiento de bolas.

•1791:

Primera patente de

rodamiento de bolas a nombre P.

Vaughn (Inglés) para uso en ejes de

carruajes

(8)

Historia del rodamiento 1800 - 1900

•1802: M. Cardinet (Francés)

patentó el rodamiento de rodillos

cónicos

•1868: A.C. Cowper hizo una

bicicleta equipada con

rodamientos de bolas iniciando

la industria de los rodamientos.

Las carreras de bicicletas eran

ganadas por bicicletas de este

(9)

Historia del rodamiento 1800 - 1900

•1881: Heinrich Hertz

publica sus estudios

sobre esfuerzos de

contacto

(10)

Historia de SKF 1907

País: Gotemburgo, Suecia

Personaje: Sven Wingquist

Actividad: Ingeniero de una fábrica de textiles

Problema: Fallas prematuras de los rodamientos

(11)

Historia de SKF 1907

Nace la “SKF” ofreciendo sus

Rodamientos Auto-Alineables

de Bolas (SABB)

(12)

Historia de SKF 1907

Svenska Kullager Fabriken

Fábrica Sueca de

Rodamientos

(13)

Historia de SKF 1915

(14)

Historia de SKF 1918

SKF Inventa el rodamiento de

rodillos a rótula.

(15)

Historia de SKF 1920

Después de la primera guerra mundial, mas de 120.000 unidades

de rodamientos fueron producidos en diferentes fábricas.

(16)

Historia de SKF 1927

1927: SKF Colombia

(17)

Historia de SKF

1995: SKF inventa el

rodamiento CARB.

2000: Nuevo estándar mundial

de duración y resistencia: SKF

EXPLORER

(18)

Que es un rodamiento?

µ

(19)

Es un elemento

(antes mecánico)

diseñado para:

•Reducir la Fricción entre dos superficies

•Transmitir/Transportar Cargas

•Guiar partes móviles

Rodamientos radiales -

axiales

Rodamientos

lineales

Rodamientos

Magnéticos

(20)

Factores de Diseño y Selección

•Vida útil esperada.

•Espacio disponible.

•Magnitud y dirección de las cargas.

•Desalineación

•Precisión

•Velocidad de operación.

•Funcionamiento silencioso

•Rigidez

•Desplazamiento axial

•Montaje y desmontaje

•Obturaciones integradas

Axial

Radial

Combinada

p

P

C

L

10

(21)

Componentes de un Rodamiento

Aro

externo

Jaula

Elementos

Rodantes

Aro

Interno

Sello

Sello

(22)

Tipos de elementos rodantes

Bolas

Rodillos Esfericos

(Simétricos)

Rodillos Esfericos

(Asimétricos)

(23)

Función de la jaula

La función principal de la jaula es

Evitar el contacto entre los elementos rodantes

Guiar los elementos rodantes y mantenerlos

uniformemente separados

Proveer espacio para el lubricante

Lo anterior son condiciones necesaria para

ofrecer:

La máxima capacidad de carga

Un bajo coeficiente de fricción

(24)

Configuraciones principales de rodamientos de SKF

Rodamientos de bola

(25)

Rodamiento de una hilera de

bolas con contacto angular

(26)

Rodamiento de doble hilera de

bolas con contacto angular

(27)

Algunos tipos de rodamientos conocidos

Rodillos

cónicos

Rodillos

cilíndricos

Rodillos a rótula

Rígidos de

bolas

Bolas con contacto

(28)

Rodamiento

de Alta

Precision

Rodamiento

de Precision

Normal

Los Rodamientos son elementos de Precisión

Cuanto es una

µ?

Un pelo

humano

0,060 mm

Standard

P6

P6

SP

P4A

UP

PA9A

PA9B

Clase de

Tolerancia

0/-2,5 µm

1

m

m = 0.001mm

(29)

Tolerancias / Precisión de rodamientos

La precisión dimensional de los rodamientos están

normalizados internacionalmente (Normal, P6, P5,

P4A, etc).

ABEC

ISO

SKF

RHP

FAG

FAFNIR

NTN

1

N

(N)

(N)

(N)

(N)

(N)

3

6

P6

P6

P6

M

P6

5

5

P5

EP5

P5

P5/B5

7

4

P4

EP7

P4

MM

P4/B7

9

(2)

PA9

EP9

T9

MMX

B9

P4A

EP7/9

HG

Mas

pr

ec

isión

(30)

Designaciones de rodamientos

AFBMA

(Imperial)

ISO

(métrica)

International Standardization Organization

La designación básica identifica:

• Tipo de Producto

• Designación estándar

• Tamaño

La designación suplementaria identifica:

(31)

Designaciones de Series Básicas

L

L

L

L

Tipo de

rodamiento

Series de Rodamientos

Agujero

en 1/8”

Tamaño estándar de los rodamientos en pulgadas

(32)

Tamaños Estándar en Pulgadas de los Tipos

Rodamientos

Rodamiento rígido de bolas

Rodamiento de bolas de contacto

angular

Rodamiento de bolas auto alineables

Rodamientos de rodillos cilíndricos

RLS RMS

ALS AMS

RL

RM

(33)

Ejemplos Estándar: Designación del tamaño en

pulgadas

Rodamiento rígido de bolas, d = 1 1/4˝,

pequeño

Rodillos cilíndricos, d = 3˝, mediano

Bolas auto-alineables, d = 2˝, pequeño

Bolas de contacto angular

, d = 5˝,

pequeño

RLS 10

CRM 24

RL 16

ALS 40

Axial de bolas, d = 2 1/2˝

O 20

(34)

El plan de dimensiones ISO

Consta de 5 Cifras que describen al rodamiento:

Tipo de

rodamiento

Serie del

ancho

Serie del

diámetro

exterior

Diámetro

nominal del

agujero en

mm/5*

(35)

Series de

Rodamientos

Tipo de rodamiento

Rodamientos Radiales (Ancho)

Axiales (Altura)

Series de Diámetros

Diagrama de

designaciones

(36)
(37)

Excepciones a la regla de: “d/5”

•XXX00 para d=10 mm

•XXX01 para d=12 mm

•XXX02 para d=15 mm

•XXX03 para d=17 mm

(38)

En rodamientos con d<10 mm

Encontraremos 3 cifras en las referencias de

rodamientos de bolas con d < 10 mm

Ejemplos:

•623 (d = 3 mm)

•604 (d = 4mm)

•624 (d = 4mm)

•626 (d = 6mm)

(39)

Cuando usamos la rayita (/) ?

Los “Grandes”: (d > 480 mm)

Ejemplos:

•239 / 710 (d = 710 mm)

•240 / 560 (d = 560 mm)

Los no múltiplos de 5...

Ejemplos:

•618 / 4 (d = 4)

•63 / 15.784 (d = 15.784 mm o 5/8”)

(40)

Rodamientos Miniatura

Aplicaciones de:

•Odontología

•Relojería

Ejemplos:

•ADR.W608 ZZ / T5

•ADR.FY 3/16 ZZ/T4

•ADR.W FAX 3/32 ZZ/T4

(41)

Series de

Rodamientos

Tipo de rodamiento

Rodamientos Radiales (Ancho)

Axiales (Altura)

Series de Diámetros

Diagrama de

designaciones

(42)

Que hemos aprendido?

2 1 3 2 0

3 0 0 0 8

6 1 8 0 8

2 2 3 2 0

3 0 2 0 8

6 1 9 0 8

2 2 2 2 0

3 0 3 0 8

2 3 0 2 0

3 2 0 0 8

2 3 2 2 0

3 2 2 0 8

3 2 3 0 8

3 3 0 0 8

(43)
(44)

Pongamos la mente en 4 cifras

Existen cifras escondidas, estas pueden ser

encontradas en el diagrama de designaciones

(45)
(46)

Preguntas de cuatro cifras

1306

2210

3308

4216

6413

6001

 1

(0)

306

 (1)

2210

 (0)

3308

 4

(2)

216

 6

(0)

413

 6

(1)

001

 7

(47)

Fijemos la mente en 3 cifras

•208

•308

•623

•(60)208

•(60)308

Vs

6208

(9 bolas)

12 bolas

14 bolas

Vs

6308

(8 bolas)

(48)

Fijemos la mente en 3 cifras

Hay un aumento en la capacidad de carga de los

rodamientos de la serie reforzada:

(49)

Series de

Rodamientos

Tipo de rodamiento

Rodamientos Radiales (Ancho)

Axiales (Altura)

Series de Diámetros

Diagrama de

designaciones

(50)
(51)

la solución

completa!

Gracias por preferirnos!!!

© Derechos Reservados SKF Latin American Ltda.
