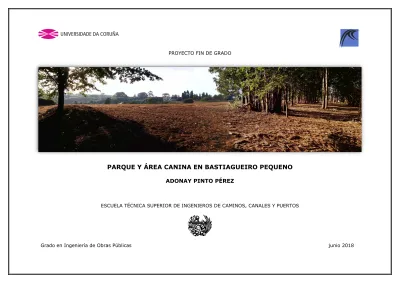

(1)PROYECTO FIN DE GRADO. PARQUE Y ÁREA CANINA EN BASTIAGUEIRO PEQUENO ADONAY PINTO PÉREZ. ESCUELA TÉCNICA SUPERIOR DE INGENIEROS DE CAMINOS, CANALES Y PUERTOS. Grado en Ingeniería de Obras Públicas. junio 2018.

(2) Parque y área canina en Bastiagueiro Pequeno ÍNDICE - DOCUMENTO Nº1 MEMORIA. - Anejo nº17 Estudio de impacto ambiental. -Memoria descriptiva.. - Anejo nº18 Estudio de seguridad y salud. -Memoria justificativa.. - Anejo nº19 gestión de residuos. -Anejo nº01 Antecedentes. - Anejo nº20 Justificación de precios. -Anejo nº02 Cartografía y replanteo. - Anejo nº21 Justificación de precio de la pasarela. - Anejo nº03 Reportaje fotográfico. - Anejo nº22 Plan de obra. - Anejo nº04 Estudio Geológico. - Anejo nº23 Revisión de precios. - Anejo nº05 Estudio Geotécnico. - Anejo nº24 Clasificación del contratista. - Anejo nº06 Estudio previo y alternativas. - Anejo nº25 Declaración de obra completa. - Anejo nº07 Demoliciones. -DOCUMENTO Nº2 PLANOS. - Anejo nº08 Estudio Sísmico. - 1 Situación. - Anejo nº09 Movimiento de tierras. - 2 Estado actual. - Anejo nº10 Trazado. - 3 Planta general. - Anejo nº11 Firmes. - 4 Demoliciones previas. - Anejo nº12 Señalización. - 5 Bases de replanteo. - Anejo nº13 Cálculos justificativos: pasarela. - 6 Sendas. - Anejo nº14 Alumbrado público. - 7 Aparcamiento. - Anejo nº15: Área canina. - 8 Pasarela peatonal. - Anejo nº16 Accesibilidad. - 9 Parque de calistenia. Adonay Pinto Pérez.

(3) Parque y área canina en Bastiagueiro Pequeno ÍNDICE - 10 Área canina -DOCUMENTO Nº3: PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES -Capítulo I: Disposiciones previas y condiciones generales -Capítulo II: Descripción de las obras -Capítulo III: Condiciones de los materiales -Capítulo IV: Ejecución de las obras, mediciones y abonos. -DOCUMENTO Nº4: PRESUPUESTO -Mediciones -Cuadro de precios nº1 -Cuadro de precios nº2 -Presupuesto -Resumen del presupuesto.. Adonay Pinto Pérez.

(4) Parque y área canina en Bastiagueiro Pequeno Documento nº1: Memoria. DOCUMENTO Nº1: MEMORIA. Adonay Pinto Pérez.

(5) Parque y área canina en Bastiagueiro Pequeno. MEMORIA DESCRIPTIVA. Adonay Pinto Pérez.

(6) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva Contenido. 8.3.-Estudio de impacto ambiental ................................................................ 8 8.4.- Estudio de seguridad y salud ................................................................ 8. 1.- ANTECEDENTES. ...................................................................................... 4. 8.5.- Estudio de Gestión de residuos. ............................................................ 9. 2.- OBJETO DEL PROYECTO............................................................................ 4. 9.- DESCRIPCIÓN DE LAS OBRAS. ................................................................... 9. 3.- JUSTIFICACIÓN DEL PROYECTO................................................................. 4. 9.1.- Actuaciones previas. ........................................................................... 9. 4.- SITUACIÓN ACTUAL. ................................................................................ 4. 9.2.- Movimiento de tierras .......................................................................... 9. 4.1 Plan Especial de Acondicionamiento de la playa de Bastiagueiro. PE-5 ......... 4. 9.3.- Firmes ............................................................................................... 9. 4.2 Situación actual de la zona de actuación .................................................. 5. 9.3.1.- Sendas peatonales ........................................................................ 9. 5.- PLAN DE NECESIDADES. ........................................................................... 5. 9.3.2.- Aparcamiento ............................................................................... 9. 5.1 Continuación del parque As Galeras ........................................................ 5. 9.3.3.- Área canina ................................................................................ 10. 5.2 Regenerar la zona de bosque existente ................................................... 6. 9.3.4.- Vial de acceso a las viviendas ....................................................... 10. 5.3 Dotar a la zona de mayor número de plazas de aparcamiento .................... 6. 9.4.- Drenaje del aparcamiento .................................................................. 10. 6.- DESCRIPCIÓN GENERAL DEL EMPLAZAMIENTO. .......................................... 6. 9.5.- Pasarela de madera .......................................................................... 10. 7- DESCRIPCIÓN GENERAL DEL PROYECTO. ..................................................... 7. 9.6.- Jardinería y mobiliario ....................................................................... 10. 7.1.- Parque .............................................................................................. 7. 9.7.- Iluminación ...................................................................................... 11. 7.2.- Aparcamiento. ................................................................................... 7. 10.- PLAN DE OBRA ..................................................................................... 11. 7.3.- Área canina ....................................................................................... 7. 11.- JUSTIFICACIÓN DE PRECIOS ................................................................. 11. 7.4.- Área de calistenia ............................................................................... 7. 12.- REVISIÓN DE PRECIOS ......................................................................... 11. 7.5.- Pasarela de madera ............................................................................ 8. 13.-CLASIFICACIÓN DEL CONTRATISTA ......................................................... 11. 8.- ESTUDIOS REALIZADOS ........................................................................... 8. 14.-PERIODO DE GARANTÍA ......................................................................... 12. 8.1.- Estudio geológico ............................................................................... 8. 15.- PRESUPUESTO ..................................................................................... 12. 8.2.-Estudio geotécnico .............................................................................. 8. 16.- DECLARACIÓN DE OBRA COMPLETA........................................................ 12. Adonay Pinto Pérez. Página 2.

(7) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 17.- DOCUMENTOS QUE INTEGRAN EL PROYECTO ...........................................12 18.- CONCLUSIONES ....................................................................................14. Adonay Pinto Pérez. Página 3.

(8) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 1.- ANTECEDENTES.. 3.- JUSTIFICACIÓN DEL PROYECTO.. El presente proyecto surge de la necesidad marcada en el Plan de Estudios. La motivación para la redacción del presente proyecto surge de la necesidad. de realizar un Proyecto de fin de grado, como requisito indispensable para la. de generar mayor cantidad de espacios verdes en el ayuntamiento, y continuar el. obtención del título de Ingeniero Técnico de Obras Públicas, especialidad en. parque As Galeras comunicando así la playa de Santa Cruz y la Playa de. construcciones civiles, en la Escuela Técnica Superior de Ingeniería de Caminos,. Bastiagueiro.. Canales y Puertos de la Universidad de la Coruña. Se corresponde con la asignatura de "Trabajo fin de grado" de 4º curso. El proyecto ha sido realizado, en parte, durante la estancia en prácticas en el. Además, se plantea la construcción de un pequeño aparcamiento para mejorar la accesibilidad a las nuevas instalaciones. Este aparcamiento servirá a su vez para aliviar la sobrecarga de vehículos que sufre la zona en periodos estivales.. Ayuntamiento de Oleiros, por lo que, aunque en un principio se tratase de un proyecto académico, se han podido obtener datos reales para su realización como si de un proyecto normal se tratase.. 2.- OBJETO DEL PROYECTO. Los objetivos del proyecto son dos principalmente: El primero es dar una respuesta constructiva, a la necesidad de continuación del espacio verde generado por el Parque As Galereas, para dotar a la zona actualmente en desuso, de un nuevo atractivo turístico, así como de una nueva zona de paseo y disfrute de los vecinos del ayuntamiento. Para ellos se acondicionará el territorio, creando una serie de sendas por las que pasear, sin necesidad de ir por la carretera, como se hace actualmente. El segundo objetivo es generar un área exclusiva para perros, en la que las mascotas puedas jugar y socializarse con otros perros libremente. En todo el ayuntamiento no hay ningún área específica para ello, así que este será el emplazamiento perfecto para realizar la primera.. Adonay Pinto Pérez. En la actualidad ya existen dos aparcamientos cercanos a la playa, pero el hecho de que se necesite pagar como si de zona azul se tratase, disuade a bastantes usuarios que al final optan por dejar el coche en otras zonas no habilitadas para ello.. 4.- SITUACIÓN ACTUAL. 4.1 Plan Especial de Acondicionamiento de la playa de Bastiagueiro. PE-5 El plan Especial de Acondicionamiento de la playa de Bastiagueiro fue redactado en el año 1988 y aprobado definitivamente por la Comisión Provincial de Urbanismo de A Coruña en abril de 1990. Es la base del actual ordenamiento de esta franja costera. Pretende ordenar el espacio costero comprendido entre la Punta de Portocobo. y. la. Punta. Fiandeira. marcando. como. objetivo. principal,. el. mantenimiento de los valores paisajísticos y naturales. Busca la rentabilización social. del. espacio. litoral. mediante. su. uso. público,. con. actuaciones. de. acondicionamiento y accesibilidad.. Página 4.

(9) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva Actualmente ya se ha desarrollado gran parte del ámbito del PE-5,. habitualmente, debido al viento y al salitre que este transporta, se verían. comenzando por el parque de Nirvana y finalizando por el Parque As Galeras,. "quemados" e incapaces de sobrevivir a un entorno tan hostil. Sin embargo, han. parque conectado por un paseo de madera al Paseo marítimo de Santa Cruz.. podido perdurar y mantenerse gracias a una masa densa de espinos y arbustos. La vía de comunicación principal, la AC-173, también fue objeto de gran actuación dotándola en ambos márgenes de aceras, carril bici y una zona arbolada, así como de pasarelas y rotondas en los principales cruces, utilizando la sección vial que marcaba el PE-5.. 4.2 Situación actual de la zona de actuación Actualmente la parcela objeto de este proyecto se encuentra en desuso. Tan solo una pequeña zona del bosque situado en la parte oeste, se utiliza como. que brotó de manera espontánea y actuó como parapeto. Se tendrá en cuenta esta información para el diseño del parque, y se conservarán intactas las zonas protegidas. En la parcela se encuentran dos zonas privadas que no serán expropiadas de momento: una en el centro, ocupada por tres viviendas a las que se accede por un vial pavimentado desde la Rúa Fieitos, y otra zona en el límite oeste de la parcela, que se accede por senderos sin pavimentar.. aparcamiento para el camping Bastiagueiro, pero sin contar con ningún tipo de. La calle que transcurre a lo largo de todo el futuro parque, la Rúa Fieitos, es. instalaciones ni estructuras, tan solo un pequeño cartel que lo indica. Se accede a. de doble sentido y actualmente no cuenta ni con arcenes ni con aceras para los. través de senderos sin pavimentar desde la Rúa Fietos, calle que trascurre a lo. peatones.. largo de toda la parcela. Por el este, la zona de actuación linda con el parque As Galeras, al que pretende dar continuidad para así, como se comento con anterioridad, generar un espacio verde, libre de vehículos, que comunique las playas de Bastiagueiro grande y Santa Cruz. El límite del parque As Galeras ya fue diseñado de manera que permitiese la futura unión del nuevo parque, por lo que se continuarán los senderos que quedaron abiertos intentando mantener en la medida de lo posible, la estética existente. Cabe mencionar que durante las labores de desbroce que se han llevado a cabo previa elaboración de este proyecto, se han encontrado con una inusual y. 5.- PLAN DE NECESIDADES. El conjunto de necesidades se basa en los aspectos necesarios que debe incluir un parque, tanto para su uso por las personas como por sus mascotas caninas. Se han tenido en cuenta las necesidades de los posibles visitantes, la estética del ya existente parque As Galeras, y la flora especial que se desea preservar. Las necesidades que se pretenden satisfacer con la ejecución de este proyecto se describen a continuación:. 5.1 Continuación del parque As Galeras. muy preciada flora compuesta por helechos reales, salgueiros, biuteiros, espinos. Un aspecto fundamental a la hora de diseñar el parque objeto de este. blancos etc. Éstos son árboles y especies únicas en una zona costera ya que. proyecto, es la continuidad con el Parque As Galeras. Al estar en contacto directo. Adonay Pinto Pérez. Página 5.

(10) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva con éste, es de vital importancia buscar una continuidad del nuevo espacio con el. 6.- DESCRIPCIÓN GENERAL DEL EMPLAZAMIENTO.. antiguo, de forma que, una vez finalizadas las obras, se vea como un único. La parcela objeto de este proyecto se encuentra recogida en el Plan General. parque. Se tendrán en cuenta el mobiliario ya instalado, así como las especies. de Ordenación Municipal de Oleiros. Está situada en la parroquia de Lians y cuenta. arbóreas plantadas. No es necesario que coincidan exactamente pero sí que. con una superficie aproximada de 70.000m2 y limita:. mantengan una misma línea y no surjan divisiones entre las dos áreas.. 5.2 Regenerar la zona de bosque existente Actualmente la zona de bosque se encuentra, al igual que el resto de la. -Por el norte: directamente con el dominio público marítimo terrestre. -Por el sur: con la Rúa Fieitos.. parcela, en un estado deteriorado. Los árboles existentes cubren la zona, pero se. -Por el Oeste: directamente con el dominio público marítimo terrestre,. busca conseguir un mayor nivel de frondosidad con el que obtener más zonas de. excepto un pequeño tramo que pertenece a una propiedad privada. Ésta no podrá. sombra en las que instalar las mesas y bancos correspondientes a la zona de. ser adquirida por el ayuntamiento hasta pasados 5 años, debido al acuerdo firmado. merendero.. con el propietario.. 5.3 Dotar a la zona de mayor número de plazas de aparcamiento.. -Por el Este: con el parque As Galeras.. Aunque en la actualidad existen dos aparcamientos próximos a la playa de. El Plan General de Ordenación Municipal califica la parcela de actuación como. Bastiagueiro Grande, se necesitará nuevas plazas de aparcamiento para el uso y. suelo rústico dentro del sistema xeral de zonas verdes y espacios libres. Todas las. disfrute del parque. La Rúa Fieitos que transcurre a lo largo del nuevo parque, no. construcciones. aportaría la cantidad de plazas necesarias, además del impacto visual que. indicaciones mencionadas en el PXOM.. generaría una hilera de coches todo por el límite del parque, por lo que se ve necesaria la construcción de un pequeño aparcamiento que serviría para los usuarios del parque todo el año, como para mejorar el acceso a las playas en el periodo estival.. planteadas. en. este. proyecto. estarían. cumpliendo. con. las. Dentro de la zona de actuación se encuentran dos parcelas privadas que no serán objeto de expropiación, para la realización del presente proyecto. Se llegó a un acuerdo con el propietario de la parcela situada al oeste en el que se indica que cederá gratuitamente el terreno pasados 5 años, a cambio de que se le deje su uso y disfrute durante este periodo de tiempo. En cuanto a las otras viviendas situadas en el medio del futuro parque, no se verán afectadas por decisión del ayuntamiento.. Adonay Pinto Pérez. Página 6.

(11) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva Para la construcción del parque, será necesario la demolición de una pequeña. 7.2.- Aparcamiento.. ruina situada en el interior de la parcela, próxima a la zona de vegetación que se quiere conservar.. 7- DESCRIPCIÓN GENERAL DEL PROYECTO. 7.1.- Parque Como se ha expresado anteriormente, la estética del parque vendrá. Se construirá un aparcamiento, con tres tipos de pavimento: •. Acera de hormigón, terminadas con bordillo del mismo material, que rodeará todo el perímetro.. •. Pavimento tipo césped-celosía para la zona de las plazas de aparcamiento.. •. Pavimento de adoquines de hormigón en trabazón de espiga, con junta de arena, para las zonas de tránsito.. condicionada por la estética presente en el parque As Galeras, y por el principio de. Salvo la acera, el resto de pavimentos es drenante y proporciona el menor impacto. mínima actuación posible.. visual posible para este tipo de superficies.. Se suavizarán las pendientes del terreno natural existente y se construirán sendas de pavimento tipo aripaq de 2,5m de ancho protegido con bordillo. En total, cuenta con 89 plazas para vehículos, reservando dos de ellas para minusválidos, 5 plazas de moto y una zona reservada para bicicletas.. jardinero. Aunque en la Guía del diseño urbano, del Ministerio de Fomento, se recomienda paseos con anchura libre superior a 3m, se ha optado por disminuir medio metro para ir acorde con el parque colindante y además reducir los costes, puesto que, en total, se harán aproximadamente 1,75 km de sendas.. 7.3.- Área canina Se construirá un recinto vallado para perros, en el que se instalarán un total de tres elementos de juego: una rueda de salto, un slalom y una pasarela.. Se plantará césped con mezcla de semillas de Lolium, Agrostis, Festuca y Poa. Incluirá el sistema de entrada de doble exclusa, para garantizar la seguridad. y una serie de arbustivas compuestas principalmente por laurel, para cubrir las. de las mascotas y una serie de bancos para los dueños. Dos de estos bancos. caras del aparcamiento que dan al parque y el perímetro de las viviendas situadas. cubiertos por una pérgola de hormigón con cubierta de pizarra.. en el centro de la parcela.. 7.4.- Área de calistenia. Se plantarán las mismas arbustivas y una hilera detrás de pino marítimo a lo. El área de calistenia consistirá en una pequeña explanada terminada con. largo del perímetro del área canina como barrera, en este caso acústica,. slurry de color verde, sobre el que se instalará un módulo prefabricado con barras. protegiendo a las viviendas privadas próximas a la parcela.. a diferentes alturas, así como con un banco de abdominales y unas anillas.. Parte de la zona del bosque será habilitada como merendero, instalando unas mesas con bancos protegidas por los propios árboles. Adonay Pinto Pérez. Página 7.

(12) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 7.5.- Pasarela de madera Para salvar la zanja existente en la zona oeste de la parcela, que transcurre desde el acantilado hasta prácticamente la Rua Fieitos, se diseñará e instalará una pasarela de madera de 16,5m de vano apoyada sobre dos zapatas de hormigón. La estructura de la pasarela estará realizada en madera laminada encolada de clase resistente GL24h. Cuenta con dos vigas principales de las que se cuelga, mediante pasadores, las traviesas que soportarán el pavimento. Para otorgar estabilidad al conjunto se instalan tornapuntas que servirán de anclaje a la cabeza de las vigas principales.. 8.- ESTUDIOS REALIZADOS Como instrumentos de justificación del diseño de la obra, se han realizado los siguientes estudios: •. Geológico. •. Geotécnico. •. Impacto ambiental. •. Seguridad y Salud. •. Gestión de residuos. 8.1.- Estudio geológico La zona de actuación se encuentra en el límite inferior de la hoja nº 21, La Coruña, del mapa creado por el Instituto Geológico y Minero de España. .. Los materiales encontrados en la parcela objeto, corresponden principalmente a la Serie de Ordenes y en menor medida al cuaternario.. 8.2.-Estudio geotécnico Se han llevado a cabo un total de dos sondeos, en las zonas donde se ubicará la cimentación de la pasarela, y tres calicatas repartidas por el resto del área de actuación. A partir de los datos recopilados por los ensayos, se puede deducir que el subsuelo de la parcela objeto del proyecto tiene unas características geotécnicas homogéneas a excepción del relleno antrópico situado en la zona oeste. El terreno presenta una primera cada de tierra vegetal, que habrá de ser retirada, seguida de arenas y gravas y, por último, un sustrato rocoso granítico. Se adoptarán un criterio conjunto para los taludes tanto de desmonte como de terraplén, de 3H:2V. 8.3.-Estudio de impacto ambiental En el anejo Nº17 Estudio de impacto ambiental, se desarrolla todo el estudio llevado a cabo para este proyecto en cumplimiento con la normativa vigente.. 8.4.- Estudio de seguridad y salud En el anejo Nº18 se incluye un estudio de seguridad y salud en cumplimiento con la normativa vigente. Consta de Memoria, Planos, Pliego de prescripciones Técnicas Particulares y Presupuesto.. La ubicación del parque se encuentra en su totalidad en la unidad. Tiene como objetivo establecer las directrices a seguir respecto a la. morfotectónica denominada Penillanura Gallega. En general, presenta estos rasgos. prevención de riesgos de accidentes laborales, de enfermedades profesionales y de. característicos de un ciclo erosivo muy avanzado, interrumpido para instaurarse en. daños a terceros. Así mismo, también se estudian las instalaciones de sanidad,. el nuevo ciclo, debido a un reciente alzamiento.. higiene y bienestar establecidas en la obra.. Adonay Pinto Pérez. Página 8.

(13) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 8.5.- Estudio de Gestión de residuos.. 9.2.- Movimiento de tierras. En el anejo Nº19 Gestión de residuos, se realiza una estimación de los. Los movimientos de tierras consistirán en los desmontes y terraplenes. residuos que se prevé producir durante el transcurso de los trabajos descritos en. necesarios para la realización tanto de los 1,75km de sendas peatonales, como de. este proyecto. Servirá de base para la redacción del correspondiente Plan de. las explanaciones donde se ubicarán el aparcamiento y el área de entrenamiento. Gestión de Residuos por parte del Constructor.. de calistenia.. El estudio se realiza de acuerdo con el Real Decreto 105/08, de 1 de febrero,. El movimiento de tierras incluye el desmonte en cualquier tipo de terreno con. por el que se regula la Producción y Gestión de Residuos de Construcción y. transporte a terraplén o a vertedero situado en la Grela y la extensión y. Demolición.. compactación del terreno necesario para la formación de las sendas o las explanadas.. 9.- DESCRIPCIÓN DE LAS OBRAS. 9.1.- Actuaciones previas.. 9.3.- Firmes 9.3.1.- Sendas peatonales. Antes de comenzar con las obras será necesario llevar a cabo una serie de acciones. Se demolerá la ruina que se encuentra en la zona oeste de la parcela. Se trata de una pequeña edificación a medio construir, que solo presenta los. Para las sendas peatonales se ha optado por utilizar pavimento tipo aripaq. Se trata de una solución ecológica que consigue un acabado de apariencia natural que encaja perfectamente con el entorno. Su colocación es sencilla y no requiere mantenimiento.. cerramientos exteriores. Además, será necesario demoler un tramo de muro de. Se colocará una capa de 6cm de este material sobre un lecho de 20cm de. hormigón y una pequeña rampa, situadas en el otro extremo de la parcela, y el vial. zahorra natural y se terminará acotándolo por un bordillo jardinero de madera. de acceso a las viviendas centrales.. tratada en autoclave apoyado sobre una fina capa de hormigón de limpieza. Hasta que no se realice el nuevo vial de acceso a las viviendas, se dejará el. 9.3.2.- Aparcamiento. terreno compactado por donde transcurría antes la carretera, por si alguno de los propietarios quisiese acceder a su vivienda. Cabe mencionar que todas están en venta y nadie tiene allí su residencia permanente.. Para el aparcamiento se han utilizado tres tipos de firmes: •. Acera: Se instalará una acera a lo largo de todo el perímetro, hecha de hormigón HM-20/P/20/IIIa terminada por un bordillo del mismo material. Todo ello apoyado sobre una fina capa de arena.. Adonay Pinto Pérez. Página 9.

(14) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva •. Zona de plazas de aparcamiento: Para esta superficie se opta por colocar césped-celosía compuesto por una rejilla alveolar de hormigón de 10cm en. Se abrirá el terreno a ambos lados de la zanja para colocar la cimentación de. donde se introducirá tierra vegetal y se sembrará césped. Todo esto irá. la pasarela. Primero se verterá una capa de hormigón de limpieza y a continuación,. apoyado sobre una fina capa de 5cm de arena con gravilla y una capa de. se colocarán encofrados y armaduras y se procederá al vertido del hormigón.. 30cm de zahorra artificial compactada. •. 9.5.- Pasarela de madera. Zona de tránsito: Se instalará pavimento formado por adoquines de hormigón de espesor 10 cm con junta de arena y colocados sobre una capa de arena de 5cm seguida de otra capa de 30cm de zahorra artificial compactada.. 9.3.3.- Área canina Para el área canina se repetirá el mismo proceso que para las sendas peatonales, pavimento de aripaq extendido sobre una capa de 20cm de zahorra natural. 9.3.4.- Vial de acceso a las viviendas Para la realización de este vial se opta por utilizar la sección tipo 4221 del catálogo de firmes de la norma 6.1-IC. Consiste en una capa de 5cm de mezcla bituminosa extendida sobre 25cm de zahorra artificial.. Las piezas de la pasarela serán transportadas a obra y se procederá a su montaje in situ siguiendo los planos incluidos en el Documento Nº2.. 9.6.- Jardinería y mobiliario Se plantará césped con mezcla de semillas de Lolium, Agrostis, Festuca y Poa y una serie de arbustivas y árboles compuestas principalmente de laurel, y pino marítimo según se describe en el documento nº2 Planos. La plantación de arbustivas y árboles se utilizará principalmente para ocultar el aparcamiento de la vista general del parque, así como las viviendas situadas en la parte central de la parcela. En el caso del área canina, se utilizarán además, como pantalla antiruido, bordeando todo el perímetro que este y sur. Se instalarán también todo el mobiliario compuesto por las mesas tipo picnic, bancos, papeleras, y dos bancos tipo “long wave”. Las mesas tipo picnic se. 9.4.- Drenaje del aparcamiento Con el tipo de pavimentos elegidos y al estar diseñado a dos aguas, no debería haber problema de acumulación de pluviales. No obstante, por seguridad, se decide instalar un sistema de drenaje compuesto por tubos dren, uno a cada lado, terminados en sus respectivos pozos drenantes El tubo será ranurado de PVC de doble pared y de 160mm de diámetro e irá apoyado sobre una capa de hormigón de 10cm. Adonay Pinto Pérez. situarán en la parte final del bosque y al lado del área canina. Los bancos irán colocados a lo largo de todas las sendas peatonales, separados no más de 50m. Y por último, los bancos tipo “long wave” se colocarán en la parte norte de la parcela, uno con vistas a la playa de Bastiagueiro y otro con vistas a la ciudad de La Coruña. En total se instalarán 21 bancos normales, 2 bancos tipo “long wave”, 8 papeleras y 10 mesas tipo picnic. Página 10.

(15) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 9.7.- Iluminación Se instalarán farolas solares a lo largo de todo el tramo de la senda que transcurre paralela a la Rúa Fieitos y en la zona central del aparcamiento. En total suman 27 farolas solares.. 12.- REVISIÓN DE PRECIOS La duración estimada para la realización de las obras no alcanza el año de duración por lo que no sería necesario aplicar la revisión de precios. No obstante, han de preverse posibles retrasos por eventualidades e imprevistos, por lo que es recomendable establecer una fórmula de revisión de. 10.- PLAN DE OBRA La duración total de las obras se estima en siete (7) meses contados desde el comienzo. En el anejo Nº22 puede verse el diagrama de Gantt en el que se representa la ejecución de las distintas unidades de obra.. 11.- JUSTIFICACIÓN DE PRECIOS. precios frente a la posibilidad de que se produzca una demora en las obras que las alarguen por encima de los 12 meses. La fórmula es la siguiente: 𝐾𝑡 = 0,06. 𝐶𝑡 𝐸𝑡 𝐿𝑡 𝑀𝑡 𝑂𝑡 𝑅𝑡 𝑆𝑡 + 0,03 + 0,01 + 0,13 + 0,01 + 0,16 + 0,06 + 0,54 𝐶𝑜 𝐸𝑜 𝐿𝑜 𝑀𝑜 𝑂𝑜 𝑅𝑜 𝑆𝑜. 13.-CLASIFICACIÓN DEL CONTRATISTA. Cumpliendo con lo establecido en el artículo 1 de la Orden de 12 de junio de. Para conocer la clasificación otorgada al contratista, se ha seguido lo descrito. 1968 y posterior modificación por la Orden Ministerial de 21 de mayo se realiza la. por el Real Decreto Legislativo 3/2011, de 14 de noviembre, por el que se aprueba. justificación del importe de los precios unitarios que figuran en los cuadros de. el texto refundido de la Ley de Contratos del Sector Público.. precios. Los costes se pueden dividir en: •. Costes directos: formados por la mano de obra, la maquinaria y los materiales.. •. La clasificación solo tiene carácter indicativo, dado la clasificación definitiva será la que otorgue el Pliego de Cláusulas Administrativas Particulares del contrato de obra. GRUPO. SUBGRUPO. CATEGORÍA. Costes indirectos: descritos en los artículos 67 y 68 del Reglamento General. G. 6-. d. de Contratación del Estado, y en la Orden del 12 de junio de 1968 del. K. 6. c. Ministerio de Obras Públicas. Se tomará como máximo del 6%.. Adonay Pinto Pérez. Página 11.

(16) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva 14.-PERIODO DE GARANTÍA. Por tanto, asciende el Presupuesto de Ejecución Material para el presente proyecto. A la recepción de las obras, si éstas se encuentran en buen estado y con arreglo a las prescripciones previstas, el funcionario técnico designado por la Administración contratante las dará por recibidas, levantándose el correspondiente acta y comenzando a contar el periodo de garantía.. estará suficientemente comprobado su correcto funcionamiento. Durante este periodo, será obligación del contratista conservar las obras en perfecto estado.. 15.- PRESUPUESTO. Asciende el Presupuesto Base de licitación Sin IVA a OCHOCIENTOS TRENTA (833.049,81€). Asciende el Presupuesto Base de licitación Con IVA a UN MILLÓN SIETE MIL NOVECIENTOS NOVENTA EUROS con VEINTISIETE CÉNTIMOS. (1.007.980,26€).. 16.- DECLARACIÓN DE OBRA COMPLETA. A continuación, se muestra un resumen del presupuesto dividido en sus capítulos: OPERACIONES PREVIAS .................................................... MOVIMIENTO DE TIERRAS ................................................. FIRMES ........................................................................... PASARELA MADERA .......................................................... JARDINERÍA ..................................................................... DRENAJE DEL APARCAMIENTO ........................................... MOBILIARIO .................................................................... ILUMINACIÓN .................................................................. SEÑALIZACIÓN ................................................................ LIMPIEZA Y TERMINACIÓN DE LAS OBRAS........................... SEGURIDAD Y SALUD........................................................ GESTIÓN DE RESIDUOS .................................................... TOTAL EJECUCIÓN MATERIAL 13,00 % Gastos generales 6,00 % Beneficio industrial. 31.331,87 4,48 18.685,41 2,67 358.092,6851,15 27.110,15 3,87 192.122,3127,44 3.788,30 0,54 25.123,33 3,59 10.948,77 1,56 1.641,10 0,23 5.610,27 0,80 15.365,70 2,19 10.221,97 1,46 __________ 700.041,86 91.005,44 42.002,51. ____________________ SUMA DE G.G. y B.I. 133.007,95 21,00 % I.V.A. ................................ 174.940,46. ___________ PRESUPUESTO BASE DE LICITACIÓN CON IVA 1.007.990,27. Adonay Pinto Pérez. (700.041,86€). Y TRES MIL CUARENTA Y NUEVE EUROS con OCHENTA Y UN CÉNTIMOS. Este periodo se considera de un (1) año por considerar que transcurrido éste,. 1 2 3 4 5 6 7 8 9 10 11 12. a SETECIENTOS MIL CUARENTA Y UN EUROS con OCHENTA Y SEIS CÉNTIMOS. La obra proyectada constituye una obra completa, susceptible de entrar en servicio a su terminación de acuerdo con el texto refundido de la Ley de Contratos del Sector Público. 17.- DOCUMENTOS QUE INTEGRAN EL PROYECTO - Documento Nº1 Memoria -Memoria descriptiva. -Memoria justificativa. -Anejo nº01 Antecedentes -Anejo nº02 Cartografía y replanteo - Anejo nº03 Reportaje fotográfico - Anejo nº04 Estudio Geológico. Página 12.

(17) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva - Anejo nº05 Estudio Geotécnico. - Anejo nº24 Clasificación del contratista. - Anejo nº06 Estudio previo y alternativas. - Anejo nº25 Declaración de obra completa. - Anejo nº07 Demoliciones. -Documento nº2 Planos. - Anejo nº08 Estudio Sísmico. -1 Situación. - Anejo nº09 Movimiento de tierras. -2 Estado actual. - Anejo nº10 Trazado. - 3 Planta general. - Anejo nº11 Firmes. -4 Demoliciones previas. - Anejo nº12 Señalización. -5 Bases de replanteo. - Anejo nº13 Cálculos justificativos: pasarela. -6 Sendas. - Anejo nº14 Alumbrado público. -7 Aparcamiento. - Anejo nº15: Área canina. -8 Pasarela peatonal. - Anejo nº16 Accesibilidad. -9 Parque de calistenia. - Anejo nº17 Estudio de impacto ambiental. -10 Área canina. - Anejo nº18 Estudio de seguridad y salud. -Documento nº3 Pliego de prescripciones técnicas particulares. - Anejo nº19 gestión de residuos. -Capítulo I: Disposiciones previas y condiciones generales. - Anejo nº20 Justificación de precios. -Capítulo II: Descripción de las obras. - Anejo nº21 Justificación de precio de la pasarela. -Capítulo III: Condiciones de los materiales. - Anejo nº22 Plan de obra. -Capítulo IV: Ejecución de las obras, mediciones y abonos. - Anejo nº23 Revisión de precios Adonay Pinto Pérez. Página 13.

(18) Parque con área canina en Bastiagueiro Pequeno Memoria descriptiva -Documento nº4: Presupuesto -Mediciones -Cuadro de precios nº1 -Cuadro de precios nº2 -Presupuesto. 18.- CONCLUSIONES El presente proyecto “Parque y área canina en Bastiagueiro Pequeño” se ha elaborado conforme a la normativa vigente y de aplicación, dentro del marco del Estado Español y de la Comunidad Autónoma de Galicia. Conforme a todo lo descrito en los documentos que integran la totalidad del proyecto: Memoria, Planos, Pliego de prescripciones técnicas particulares y Presupuesto, se considera que las obras proyectadas cumplen un correcto grado de. -Resumen del presupuesto.. definición. Por tanto, se somete el presente proyecto a la valoración y aprobación, si procediese, por parte del tribunal académico de la asignatura Proyecto Fin de Grado de la Escuela Técnica Superior de Caminos, Canales y Puertos de A Coruña.. A Coruña, junio 2018. EL AUTOR DEL PROYECTO.. Fdo: Adonay Pinto Pérez.. Adonay Pinto Pérez. Página 14.

(19) Parque y área canina en Bastiagueiro Pequeno. MEMORIA JUSTIFICATIVA. Adonay Pinto Pérez.

(20) Parque y área canina en Bastiagueiro Pequeno Anejo nº1: Antecedentes. Anejo nº 1 ANTECEDENTES. Adonay Pinto Pérez. Página 1.

(21) Parque y área canina en Bastiagueiro Pequeno Anejo nº1: Antecedentes Contenido 1.- INTRODUCCIÓN....................................................................................... 3 2.- OBJETO DEL PROYECTO............................................................................ 3 3.- ENCARGO DE LA REDACCIÓN DEL PROYECTO. ............................................ 3. Adonay Pinto Pérez. Página 2.

(22) Parque y área canina en Bastiagueiro Pequeno Anejo nº1: Antecedentes 1.- INTRODUCCIÓN. La redacción del presente proyecto constituye un requisito para la obtención del título de Ingeniero de Obras Públicas. La asignatura “Trabajo de fin de grado” se incluye como parte del plan de. 3.- ENCARGO DE LA REDACCIÓN DEL PROYECTO. Dado el ámbito académico en el que se redacta este proyecto, el encargo del mismo podría atribuirse a la propia Escuela Técnica Superior de Caminos Canales y Puertos de la Universidad de La Coruña.. estudios de la Escuela Técnica Superior de Ingenieros de Caminos, Canales y Puertos,. en el cuarto curso del Grado en Ingeniería de Obras Públicas. Como. trabajo de fin de grado se considerará cualquier proyecto que se ajuste a alguno de los campos tratados en el resto de asignaturas. El título del presente proyecto es “Parque y área canina en Bastiagueiro Pequeno”. 2.- OBJETO DEL PROYECTO. Este proyecto pretende dar solución a la necesidad planteada por el Ayuntamiento de Oleiros, de realizar un parque que sirva de continuación al parque As Galeras y enlace las playas de Bastiagueiro grande y Santa Cruz por medio de espacios verdes libres de vehículos. Esto contribuirá al aumento de las zonas verdes del Ayuntamiento y otorgará un nuevo punto de interés turístico a la zona. Para ello, este proyecto plantea el acondicionamiento de la parte de la parcela objetivo, la construcción de numerosas sendas peatonales, plantación de césped y varias especies arbóreas, una pasarela de madera para salvar la zanja existente, un aparcamiento para dotar de mayor accesibilidad al conjunto y finalmente, un área canina.. Adonay Pinto Pérez. Página 3.

(23) Parque y área canina en Bastiagueiro Pequeno Anejo nº2: Cartografía y replanteo. Anejo nº 2 CARTOGRAFÍA Y REPLANTEO. Adonay Pinto Pérez. Página 1.

(24) Parque y área canina en Bastiagueiro Pequeno Anejo nº2: Cartografía y replanteo Contenido: 1.- INTRODUCCIÓN....................................................................................... 3 2.- DATOS GENERALES DE LA PARCELA. .......................................................... 3 2.1.- Ubicación. ......................................................................................... 3 2.2.- Características de la parcela. ............................................................... 3 3.- CARTOGRAFÍA ......................................................................................... 3 4.- BASES DE REPLANTEO. ............................................................................ 3 5.- PUNTOS DE REPLANTEO ........................................................................... 4. Adonay Pinto Pérez. Página 2.

(25) Parque y área canina en Bastiagueiro Pequeno Anejo nº2: Cartografía y replanteo 1.- INTRODUCCIÓN.. En cuanto a la zona de actuación, presenta una leve pendiente hacia la línea. El objeto de este anejo es definir la ubicación de la parcela donde se realizará el proyecto, describir sus características topográficas y localizar los puntos de las. de costa que se acentúa en algunos puntos, terminando en un acantilado de unos 10 m de altura media.. bases de replanteo, necesarias para la situación de las estructuras y demás elementos que constituyen la totalidad del proyecto.. 3.- CARTOGRAFÍA 2.- DATOS GENERALES DE LA PARCELA.. La cartografía utilizada en este proyecto ha sido proporcionada por el propio ayuntamiento de Oleiros.. 2.1.- Ubicación. El proyecto se localiza en la parroquia de Lians, en el ayuntamiento de. En el levantamiento se ha intentado representar la realidad de la forma más. Oleiros. La actuación descrita en este proyecto será llevada a cabo dentro de la. aproximada posible, incluyendo viales, aceras, sendas peatonales, muros de. parcela denominada en el Plan General de Ordenación Municipal (PXOM) como ZV-. contención, alumbrado, edificios etc.. 10. La zona este de dicha parcela corresponde con el parque As Galeras, actualmente ya realizado, y la zona al sur de la Rúa Fieitos de la parcela, con. 4.- BASES DE REPLANTEO.. terrenos que no serán tratados en este proyecto. Solo se actuará en la franja de terreno que queda al norte de la mencionada Rúa Fieitos.. Antes del inicio de los trabajos, es necesario establecer unos puntos fijos a los que referenciar los distintos elementos que constituyen el proyecto. Estas bases, se sitúan en el terreno mediante marcas o estacas y deben tener solidez suficiente como para no verse afectadas por las obras a realizar, ni. 2.2.- Características de la parcela. Las características generales de la parcela son las siguientes: -. Superficie total: 183.000 m2. -. Perímetro total:2.820 m. el operario pueda llegar a ellas y situar las estaciones topográficas. Además. de. lo. dicho. anteriormente,. deberán. cumplir. las. siguientes. condiciones:. -. Área de la actuación:69.000. -. Perímetro de la actuación: 1.600 m. m2. La parcela corresponde a casi todo el tramo de costa comprendido entre la playa de Bastiagueiro y la de Santa Cruz.. Adonay Pinto Pérez. por ninguna otra obra externa. Deben ser fáciles de localizar y accesibles para que. •. Los ángulos formados entre vértices deben ser superiores a 30º. •. La distancia máxima entre vértices adyacentes debe ser menor de 200m.. •. Los vértices deben ser visibles entre sí.. Página 3.

(26) Parque y área canina en Bastiagueiro Pequeno Anejo nº2: Cartografía y replanteo Para la realización de este proyecto se han colocado un total de cuatro bases de. P11. 551974,10. 4799013,86. 27,38. replanteo, cuyas coordenadas UTM se citan a continuación:. P12. 551975,04. 4798979,25. 28,37. P13. 551918,03. 4798987,04. 20,74. P14. 551913,79. 4799055,38. 20,01. P15. 551998,97. 4799118,23. 19,46. P16. 552223,45. 4799104,62. 16,22. P17. 552172,43. 4799038,37. 21,24. P18. 552400,42. 4799134,19. 36,29. Base. X (m). Y (m). Z (m). B1. 552048,66. 4798975,37. 26.70. B2. 552113,79. 4799059,06. 18.39. B3. 552225,44. 4799016,11. 24.53. B4. 552356,26. 4799136,91. 35,51. Tanto la localización de las bases de replanteo como de los puntos de control. 5.- PUNTOS DE REPLANTEO Para terminar de definir el replanteo, se sitúan una serie de puntos de control. puede verse en el documento Nº2: Planos.. para los distintos elementos que constituyen el proyecto. Sus coordenadas UTM son las siguientes: Punto de control P1. X (m). Y (m). Z (m). 552325,56. 4799226,75. 18,42. P2. 552275,73. 4799147,32. 17,39. P3. 552272,40. 4799129,52. 17,35. P4. 552291,61. 4799062,57. 27,83. P5. 552364,04. 4799086,42. 32,03. P6. 552172,85. 4799012,33. 23,77. P7. 552127,53. 4799053,21. 19,90. P8. 552088,63. 4799051,21. 19,83. P9. 552044,92. 4799023,91. 23,13. P10. 552047,83. 4798985,32. 26,59. Adonay Pinto Pérez. Página 4.

(27) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Anejo nº3 REPORTAJE FOTOGRÁFICO. Adonay Pinto Pérez. Página 1.

(28) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico Contenido. 1. INTRODUCCIÓN ................................................................................................................................... 3 2.- FOTOGRAFÍAS. .................................................................................................................................... 4. Adonay Pinto Pérez. Página 2.

(29) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico 1. INTRODUCCIÓN Este anejo presenta una serie de fotografías que muestran la situación actual de la parcela donde se desarrollará el parque. Además de esta función, servirán como comparativa una vez esté finalizada la obra.. Adonay Pinto Pérez. Página 3.

(30) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico 2.- FOTOGRAFÍAS.. Ilustración 1: Vista aérea. Adonay Pinto Pérez. Ilustración 2: Rúa Fieitos. Página 4.

(31) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 3: Zona de bosque (entrada antiguo camino). Adonay Pinto Pérez. Ilustración 4: Zona de bosque (interior). Página 5.

(32) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 5: Zona de bosque (interior). Ilustración 6: Zona de bosque (límite). Adonay Pinto Pérez. Página 6.

(33) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 7: Zona oeste (vista desde el norte). Adonay Pinto Pérez. Ilustración 8: Zona oeste (vista desde el sur). Página 7.

(34) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 9: Zona central. Ilustración 10: Desnivel presente en la zona central. Adonay Pinto Pérez. Ilustración 11: Zona central al este de las viviendas. Página 8.

(35) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 12: Zona este. Ilustración 13:Zona este Adonay Pinto Pérez. Página 9.

(36) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 14: Zanja a salvar por el futuro puente. Adonay Pinto Pérez. Ilustración 15: Ruina. Página 10.

(37) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 16: Acceso a la playa de Bastiagueiro Pequeno. Adonay Pinto Pérez. Ilustración 17: Acceso a la playa Bastiagueiro Pequeno. Página 11.

(38) Parque y área canina en Bastiagueiro Pequeno Anejo nº3: Reportaje fotográfico. Ilustración 18: Vistas desde zona este. Ilustración 19: Vegetación a preservar. Adonay Pinto Pérez. Ilustración 20: Futuro emplazamiento sendero a lo largo de Rúa Fieitos. Página 12.

(39) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico. Anejo nº 04 ESTUDIO GEOLÓGICO. Adonay Pinto Pérez. Página 1.

(40) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico APÉNDICE A.- MAPA GEOLÓGICO .................................................................... 9. Contenido 1.- INTRODUCCIÓN: ..................................................................................... 3 2.- ESTRATIGRAFÍA. ..................................................................................... 3 2.1-. Introducción. ..................................................................................... 3 2.2.- Serie de órdenes. ............................................................................... 3 2.2.1.- Edad ........................................................................................... 3 2.2.2.- Límites ........................................................................................ 3 2.2.3.- Composición ................................................................................ 3 2.2.4.- Conclusión sobre la serie de Ordenes .............................................. 5 2.3.-Cuaternario: ....................................................................................... 5 3.- PETROLOGÍA: .......................................................................................... 5 3.1.- Metamorfismo. ................................................................................... 5 3.2.- Rocas plutónicas. ............................................................................... 6 4.- TECTÓNICA. ............................................................................................ 6 4.1.- Fase 1 .............................................................................................. 6 4.2.- Fase 2. ............................................................................................. 7 4.3.- Deformaciones post-F2. ...................................................................... 7 4.4.- Deformaciones tardihercínicas. ............................................................ 7 5.- HISTORIA GEOLÓGICA. ............................................................................ 7 5.1.- Primera fase del plegamiento hercínico ................................................. 8 5.2.- Segunda fase de deformación hercínica ................................................. 8 6.- GEOLOGÍA ECONÓMICA. ........................................................................... 8. Adonay Pinto Pérez. Página 2.

(41) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico 1.- INTRODUCCIÓN: Este anejo tiene por objeto el análisis geológico de la zona donde se realizarán las obras descritas en este proyecto. Este análisis se verá completado con el realizado en el anejo siguiente, en el que se muestra el estudio geotécnico de dicha zona.. 2.2.- Serie de órdenes. 2.2.1.- Edad Aunque determinar su edad es complicado, algunos autores como y FLOOR, P. (1965) y DEN TEX, E. (1985), la consideran precámbrica. No obstante, si nos fijamos en el carácter intrusivo de ortogneis de Mellid en la serie, se puede concluir que su. La información mostrada a continuación ha sido obtenida del mapa geológico. techo sería en el mayor de los casos el ordovícico.. de España, publicado por el Instituto Geológico y Minero de España (IGME) a escala 1/50000. Más concretamente, de la hoja nº21 denominada La Coruña. Puede consultarse esta hoja en el Apéndice A Dentro de la hoja nº21, nos encontramos con dos zonas bien diferenciadas: la zona oeste, y la zona este. La primera está formada únicamente por granitos emplazados en diferentes etapas de la horogénesis Hercínica, mientras que la. Sin embargo, el ortogneis, sería una intrusión mesocrustal por lo que debería tener por encima una gran serie sedimentaria. Visto ésto, y dadas las similitudes con otras series parecidas de la península pertenecientes al precámbrico alto, se puede suponer que la edad de la serie de Órdenes pertenezca al precámbrico alto o incluso al precámbrico. 2.2.2.- Límites. segunda, la zona este, está formada por rocas metamórficas también Hercínicas.. Regionalmente, la serie de Ordenes limita al este por contacto tectónico con el. La ubicación del parque se encuentra en su totalidad en la unidad. dominio del Ollo de Sapo y al oeste y al sur con un complejo de rocas básicas. morfotectónica denominada Penillanura Gallega. En general, presenta estos rasgos. (eclogitas y anfibolitas) y gneises ojosos prehercínicos, apodados por el autor I.. característicos de un ciclo erosivo muy avanzado, interrumpido para instaurarse en. Parga Pondal como Complejo antiguo.. el nuevo ciclo, debido a un reciente alzamiento.. 2.2.3.- Composición La serie de Ordenes está formada por los siguientes tipos de rocas que se mencionan a continuación. Se presentan ordenadas de muro a techo:. 2.- ESTRATIGRAFÍA. 2.1-. Introducción. Los materiales encontrados en la parcela objeto, corresponden principalmente a la Serie de Ordenes y en menor medida al cuaternario.. 2.2.3.1.- Anfibolitas Se encuentran a lo largo de toda la serie, ya sea en lentejones o en filones, cuyas características en cada caso difieren: •. Anfibolitas lentejonares interestratificadas (Paranfibolitas) que se pueden encontrar en lentejas alargadas y discontinuas de escasa potencia (5-10cm). Son compactas, de grano fino, textura granometablástica, con mucho cuarzo. Adonay Pinto Pérez. Página 3.

(42) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico y de tonos verde grisáceos. Su principal distintivo es la disposición en haces de los anbiboles fibrosos tipo tremolita y la presencia del granate. •. Frecuentemente, tanto macro como microscópicamente, es observable la estratificación gradada.. Anfibolitas filonianas que se pueden encontrar en filones unas veces concordantes y otras discordantes (cortando la estratificación) con las estructuras, pero siempre viéndose afectados por ellas. Son compactas, de. Por encima de estos materiales encontramos unos 300m de facies más pelíticas (metapelitas), aunque con algún banco de metareniscas delgado. Sobre estas metapelitas viene el tramo superior de la serie de Ordenes. tonos verde oscuro y esquistosadas por la fase 2. Se cree que las paranfibolitas deben su origen a la acción del metamorfismo sobre sedimentos ligeramente calcomagnesianos preexistentes en la serie; pero también pueden deberlo a tobas o a sedimentos “romaníes” de rocas. (> 1000m) con metapsamitas y metapelitas de tonos grises y biotitas orientadas, de caractaristicas similares al tramo primero, aunque de granulometría en general más fina. Cabe destacar en este tramo la presencia de un conglomerado que. básicas.. parece seguir las direcciones regionales con cierta continuidad. Se. 2.2.3.2.- Cuarcitas negras grafitosas y piritosas. aprecia principalmente en Sada y Ares.. Afloran al Este de la Hoja (cuadrante 2) y forman una banda alargada de escasa potencia (0.5 a 10 m). Macroscópicamente, en algunos casos se diferencian en las facies masivas, pequeñas venillas de cuarzo en una matriz negra grafitosa, aunque en otros. En cuanto a la composición mineralógica de las metapsamitas, se distinguen metagrauvacas, subgrauvacas feldespáticas y esquistos. •. Como mineral accesorio aparece la moscovita. 2.2.3.3.- Metapsamitas, metapelitas y conglomerados Suprayacente a las cuarcitas negras grafitosas, se encuentra un tramo de serie, de unos 1500m aproximadamente, formado indistintamente por metapsamitas y metapelitas, de aspecto grisáceo, con biotitas orientadas y cuyo tamaño de grano varía de medio a fino. Se presentan en bancos de grosor variable entre 1cm y 1m de potencia, en el techo de los cuales se observan huellas de carga deformadas tectónicamente.. cuarzo, plagioclasas. y. fragmentos de rocas como la cuarcita, pizarras ampelíticas o rocas. tienen una facies diferente y son prácticamente ampelitas. Los minerales esenciales de los que se componen son el cuarzo y los opacos.. Las metagrauvacas contienen clastos de ígneas.. •. Las subgrauvacas feldespáticas suelen tener matriz en proporción más escasa y los clastos que se observan son de cuarzo y gioclasas.. •. Los. esquistos. se. corresponden. al. tipo. intermedio,. entre. las. metapsamitas y las metapelitas micaesquistos y filitas. En ellos, casi siempre están borrados los rasgos sedimentarios. En cuanto a la composición mineralógica de las metapelitas, se distinguen micaesquistos y filitas. La descripción mineralógica coincide en gran medida con la anterior citada para las metapsamitas, variando en la proporción de los minerales. En cuanto a la composición mineralógica de los conglomerados, depende algo más de la zona. En la zona de Sada, los cantos están formados por cantos de. Adonay Pinto Pérez. Página 4.

(43) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico metagrauvacas y luecogranitos gráficos, mientras que en la zona de Ares, los cantos son de cuarzo, plagioclasas y fragmentos de roca en una matriz de grano fino de cuarzosa y esquistosa.. 3.- PETROLOGÍA: 3.1.- Metamorfismo. Las paragénesis minerales más frecuentes son:. 2.2.4.- Conclusión sobre la serie de Ordenes ▪. Cuarzo-moscovita-clorita.. ▪. Cuarzo-moscovita-clorita-biotita.. ▪. Cuarzo-moscovita-biotita.. La composición de la misma es de tipo grauvaca-subgrauvaca y pelítica, en la. ▪. Cuarzo-moscovita-biotita-granate.. que los cuarzos son anguloso y las plagioclasas no están alteradas. Presenta. ▪. Cuarzo-moscovita-biotita-andalucita.. ritmicidad simétrica con “gradded-bledding” muy desarrollado.. ▪. Cuarzo-moscovita-biotita-granate-andalucita,. La serie es detrítica y de gran potencia, con granulometrías de tamaño medio y fino caracterizadas por varios tipos de estructuras de carga.. No se aprecia estratificación cruzada y los sedimentos se depositaron en la zona batial. Estando ya metamorfizados. Teniendo todo esto en cuenta, se puede concluir que la serie es una facies flysch.. 2.3.-Cuaternario: El cuaternario queda limitado a la presencia de algún manto detrítico y también a la de ciertos depósitos arenoso-limosos en las desembocaduras de ciertos ríos.. El metamorfismo regional corresponde a la facies de esquistos verdes. La clorita parece que se desarrolla concordante con la esquistosidad y estrechamente relacionada con la moscovita, mientras que la biotita se desarrolla en dos etapas: 1. Constituye blastos de tamaño medio, con alineaciones internas transversales a la esquistosidad dominante, en ocasiones aplastadas y rotas por ella. 2. Biotitas de menos desarrollo, incipientes y concordantes con la segunda esquistosidad.. Los mantos detríticos, en unos casos están formados por cantos gruesos de aristas retocadas y en otros por coluviones “in situ” de cantos (de varios cm), con algunos lentejones de arenas y arcillas sin desgaste que fueron clasificados como formas de regresión. La morfología costera se caracteriza por costas de acantilados relativamente bajos (20-30m), con playas de arenas claras y finas, en ocasiones de dimensiones regulares, como por ejemplo las de Ares, Miño y Riazor. En algunos casos se observan dunas costeras de pequeñas dimensiones ya fijadas por la vegetación.. El granate siempre es xenomorfo de tamaño reducido y de aspecto esponjoso, con numerosas inclusiones de cuarzo, asociado a la biotita deformada por la esquistosidad (biotita primera). La andalucita apenas aparece; se desarrolla en blastos posteriores a la fase 2, y la mayor parte de las veces aparece alterada a sericita. Especialmente está localizada cerca de las granodioritas, por lo que no se puede descartar la influencia de las mismas en su formación. Sin embargo, se han encontrado andalucitas similares en la Hoja de Pontedeume sin ninguna relación con los granitos.. Adonay Pinto Pérez. Página 5.

(44) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico El desarrollo de este metamorfismo es de bajo grado de tipo polifásico, en el. Al corresponder la Hoja en cuestión a las zonas internas, se puede. que se desarrolla una blastesis de biotita y de granate prefase 2 (posiblemente de. interpretar que las edades de las fases de deformación (y por lo menos la primera. interfase 1-2), y, posteriormente, biotitas sinfase 2.. fase) sean anteriores a las de las zonas externas.. Dada la escasa variación de minerales presentes en este metamorfismo, no es fácil determinar las características del mismo de manera precisa. No obstante, la presencia de granate en facies de bajo grado y de andalucita, indica un metamorfismo posiblemente de tipo de presión intermedia y de temperaturas moderadas.. 4.1.- Fase 1 Se caracteriza por una esquistosidad de flujo, que origina una orientación generalizada de micas en dirección paralela, normalmente a la estratificación. En lámina delgada y en muestra, se han podido observar algunos ejemplos de micropliegues F1 plegados por la F2.. 3.2.- Rocas plutónicas. Ocupan la parte oeste de la Hoja, pero no se encuentran presenten en la zona de estudio de este proyecto, ya que ésta se encuentra comprendida dentro de la serie de Ordenes. En función de su edad y deformación, las rocas plutónicas encontradas en la hoja se pueden clasificar como:. En la Hoja norte nº21, La Coruña, aparece un gran pliegue tumbado correspondiente a esta fase, que, debido a su magnitud y zona donde se ha reconocido, se puede suponer que afecta a los materiales de esta Hoja. Con esto en mente, se ha constatado, in situ, características tales como granoclasificaciones, estratificaciones y laminaciones cruzadas que permiten hablar de un gran pliegue de la F1 plegado a su vez por la F2.. •. Ortogneises. Analizado ésto, se realizó un corte detallado de oeste a este en los tramos de. •. Granodiorita precoz. la A6, desde el contacto con el granito, cerca de Vilaboa, hasta las proximidades de. •. Leucogranitos. Guisamo, en las que el corte deja de ser tal, puesto que va trazado casi paralelo a. •. Granodioritas tardias. las estructuras. Como todo el dominio abarcado por la serie de Ordenes se encuentra por debajo de la isograda de la biotita, salvo una pequeña banda situada en el centro de. 4.- TECTÓNICA. La zona estudiada ha sido afectada por una tectónica polifásica de edad. la hoja que no presenta este material, parece posible situar los pliegues de la F1 en un nivel estructural algo más bajo que el descrito por Capdevila y MATTE.. hercínica. Esta edad se determinó por comparación con las zonas más externas del geosinclinal paleozoico y también por datación rediométrica de los granitos de Guitiriz y Forgoselos.. Adonay Pinto Pérez. Página 6.

(45) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico 4.2.- Fase 2.. Además, en el área de esta Hoja como en las adyacentes, se pueden encontrar. Ha originado la deformación en todos los materiales plutónicos, salvo la. esquistosidades de crenulación de carácter muy local que también afectan a las S2,. granodiorita tardía, y la del dominio sedimentario de Ordenes. La esquistosidad es. con otras direcciones y buzamiento, pero nunca de modo que no se pueda establecer. de crenulación y acompaña a pliegues de tipo similar, a veces de flancos muy. un orden cronológico relativo de las mismas. apretados con dirección N 10-30 E. Estos pliegues no presentan una gran continuidad longitudinal, por lo que una antiforma y una sinforma pueden aparecer casi alineados. La esquistosidad que acompaña a esta fase es de crenulación, viéndose en lámina subparalela a los planos axiales de los micropliegues. Provoca una reorientación de los minerales, borrando por completo los planos anteriores. Así pues, con frecuencia se pueden comprobar la existencia de tectonic-banding en el que los planos de S1 se ven formando charnelas de micropliegues y en el que es. 4.4.- Deformaciones tardihercínicas. Afectando netamente a las fases antes expuestas, existe una red de fallas del tipo “décrochement” con direcciones ESE-ONO y desplazamientos máximos de dos kilómetros. Alguna de estas fallas, como la que llamamos Meirama, ha sufrido un rejuego muy posterior en vertical en el Terciario, dando lugar a la aparición de pequeñas fosas como la lignitífera de Meirama.. notoria una disolución por presión a lo largo de los planos de S2. La disposición regional de la S2 varía de subvertical a presentar fuertes pendientes al O.. 5.- HISTORIA GEOLÓGICA. Los materiales sedimentarios que afloran son los de la serie de Ordenes, de. La intersección de los planos S2 con los S0 produce unas alienaciones de fácil. facies flysch, erosionados y depositados en zonas no muy lejanas del área madre. observación en el campo con direcciones muy próximas a la norte sur y buzamientos. probablemente durante los movimientos epirogénicos de edad Cadomiense tardía. de 10-35 grados al norte.. que elevarían algunas zonas del geosinclinal y que implicarían un gran aporte de. En esta fase hay neoformación de biotita recristalizando en los planos de S2.. detríticos y una sedimentación rápida. Poco. tiempo. después,. la. intrusión. de. algunos. diques. ígneos. al. metamorfosearse dará lugar a anfibolitas.. 4.3.- Deformaciones post-F2. En zonas aisladas y de forma casi puntual, se han observado esquistosidades de crenulación de poca intensidad, que deforman los planos de S2. Estas superficies presentan un buzamiento a E.. Posteriormente, hay una intrusión granítica en forma de sills al oeste de la Hoja Ortoneis de Pta. Langosteira, que parece concordante con la estratificación. También se encuentran indicios de un probable accidente tectónico de dirección NE-SO, que favorecería más tarde el emplazamiento de los granitos y que puede estar relacionado con la primera fase del plegamiento hercínico:. Adonay Pinto Pérez. Página 7.

(46) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico 5.1.- Primera fase del plegamiento hercínico. 6.- GEOLOGÍA ECONÓMICA.. Afectó a la región de forma considerable y se manifiesta sobre todo en la serie. Desde el punto de vista de la minería, la región de estudio carece de recursos.. de Ordenes por un gran pliegue tumbado con vergencia al E, y un plano axial. Tan solo tiene cierto interés la explotación de grandes canteras en las granodioritas,. subhorizontal, acompañado por una esquistosidad de flujo epizonal.. ya que la extracción de los materiales se vería favorecida por la gran tectonización. Comienza, al mismo tiempo, la etapa metamórfica de bajo grado (epizona), con desarrollo de clorita que continúa en la interfase con desarrollo de grandes. que presentan. Estos materiales suelen usarse para la construcción, firmes de carreteras, etc.. biotitas y granates. Existe también una intrusión de la granodiorita precoz. Justo antes de la segunda fase, se emplaza un granito leucocrático afectado en algunas zonas por la propia segunda fase y, en otras, poco o nada deformado.. 5.2.- Segunda fase de deformación hercínica Muy desarrollada en toda la Hoja, de pliegues subisoclinales subverticales con ligera vergencia al E., que repliegan las estructuras de la fase anterior. Esta fase desarrolla una esquistosidad muy neta, que es uno de los rasgos tectónicos más evidentes en la serie. En la parte final de esta fase encontramos la intrusión de las granodioritas tardías de El Ferrol y de La Coruña, que en algunos casos presentan cierta deformación en los bordes, probablemente debida a efectos de emplazamiento.. Adonay Pinto Pérez. Página 8.

(47) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico. APÉNDICE A.- MAPA GEOLÓGICO. Adonay Pinto Pérez. Página 9.

(48) Parque y área canina en Bastiagueiro Pequeño Anejo nº4: Estudio geológico. Adonay Pinto Pérez. Página 10.

(49) Parque y área canina en Bastiagueiro Pequeno Anejo nº5: Estudio geotécnico. Anejo nº 05 ESTUDIO GEOTÉCNICO. Adonay Pinto Pérez. Página 1.

(50) Parque y área canina en Bastiagueiro Pequeno Anejo nº5: Estudio geotécnico Contenido Contenido .................................................................................................... 2 1.- INTRODUCCIÓN....................................................................................... 3 2.-CARACTERÍSTICAS GEOLÓGICAS GENERALES .............................................. 3 3.- TRABAJOS REALIZADOS. .......................................................................... 3 3.1.- Visita e inspección in situ. ................................................................... 3 3.2.- Calicatas. .......................................................................................... 3 3.3.- Sondeos. ........................................................................................... 4 4.- ENSAYOS REALIZADOS ............................................................................ 5 5.- RESULTADOS .......................................................................................... 6 APÉNDICE A – MAPA GEOTÉCNICO ................................................................. 7 APÉNDICE B- SITUACIÓN DE LAS CALICATAS Y SONDEOS ................................. 9. Adonay Pinto Pérez. Página 1.
