NEUMÁTICOS
Conozca el funcionamiento de los principales componentes neumáticos, vea sus aplicaciones, configure los componentes y note las diferencias.
Trabaje con suministro de presión entre 90 y 120 PSI (6 – 8) bares y caudales de (5 a 10) l/min Todos los puntos de suministro de aire deben suministrar 6 Bar y 10 Lt/min
Ajuste el porcentaje de las válvulas de estrangulación a un 20%

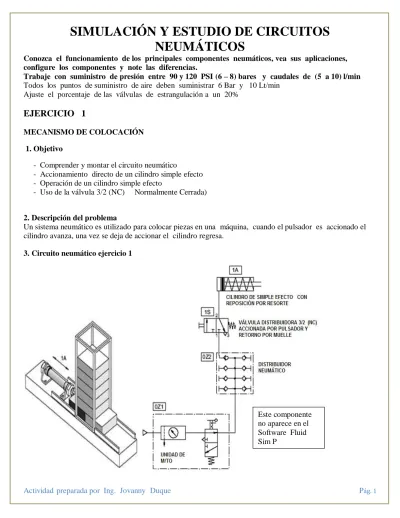

EJERCICIO 1
MECANISMO DE COLOCACIÓN 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento directo de un cilindro simple efecto - Operación de un cilindro simple efecto
- Uso de la válvula 3/2 (NC) Normalmente Cerrada)
2. Descripción del problema
Un sistema neumático es utilizado para colocar piezas en una máquina, cuando el pulsador es accionado el cilindro avanza, una vez se deja de accionar el cilindro regresa.
3. Circuito neumático ejercicio 1
Este componente no aparece en el Software Fluid Sim P
EJERCICIO 2
MECANISMO DE EXPULSIÓN 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento directo de un cilindro simple efecto - Operación de una válvula 3/2
- conectar y ajustar una válvula de control de flujo
2. Descripción del problema
Un sistema neumático es utilizado para controlar la posición de unas piezas metálicas. Cuando la pieza no está en la posición correcta es rechazada llevándola a otra banda transportadora, el avance del cilindro debe realizarse a una velocidad controlada para que las piezas no sean dañadas.
Cuando el pulsador es accionado el cilindro avanza, una vez se deja de accionar el Cilindro regresa
3. Circuito neumático ejercicio 2
Ver video explicativo https://youtu.be/KrnnUzeQH9Q
MECANISMO DE TRANSFERENCIA 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento directo de un cilindro simple efecto - Operación de una válvula 3/2 NA (Normalmente Abierta) - Conectar y ajustar una válvula de control de flujo
- Comprender el funcionamiento de una válvula de escape rápido
2. Descripción del problema
Un sistema neumático es utilizado para transferir cajas de una posición a otra la subida de la caja debe realizarse a velocidad controlada para no correr el riesgo de que la caja se caiga, una vez la caja es colocada en la posición final entonces el dispositivo de regresar lo más pronto posible
3. Circuito neumático ejercicio 3
Ver video explicativo https://youtu.be/B003NaxbP8U
EJERCICIO 4
MECANISMO DE DISTRIBUCIÓN 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento directo de un cilindro doble efecto - Operación de una válvula 5/2
- Conectar y ajustar una válvula de control de flujo
2. Descripción del problema
Un sistema neumático es utilizado para distribuir cajas de acuerdo a su tamaño, la cajas pequeñas van a la banda transportadora uno y las cajas grandes van a la banda transportadora dos, la velocidad del cilindro se debe poder controlar.
3. Circuito neumático ejercicio 4
MECANISMO DE DOBLADO 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Operación de una válvula AND
2. Descripción del problema
Un sistema neumático es utilizado para realizar operaciones de doblado, el avance del cilindro debe realizarse con velocidad controlada y el regreso del mismo debe realizarse lo mas pronto posible, también hay que tener presente condiciones de seguridad
3. Circuito neumático ejercicio 5
Ver video explicativo del circuito https://youtu.be/JxJ3KPY5gco
EJERCICIO 6
MECANISMO DE CONTROL DE PUERTA
1. Objetivo
- Comprender, montar y simular el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto con válvula 5/2 biestable - Control sin final de carrera
2. Descripción del problema
Un sistema neumático es utilizado para controlar la puerta de un horno
El sistema funciona de la siguiente manera. Al accionar el pulsador 1S1 la puerta se abre, al pulsar nuevamente el pulsador 1S1 entonces la puerta se cierra.
3. Circuito neumático ejercicio 6
Ver video explicativo https://youtu.be/7g8-c6vI01o
Nota : Al inicio el circuito debe verse exactamente como en la figura
MECANISMO DE ALIMENTACIÓN 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto
- Comprender el funcionamiento del temporizador neumático
2. Descripción del problema
Un sistema neumático es utilizado para realizar la alimentación continua de pines a una máquina
3. Circuito neumático ejercicio 7
MECANISMO DE ALIMENTACIÓN
Ver video explicativo https://youtu.be/cZiQqcYs8pA
MECANISMO DE SOLDADURA 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Comprender el funcionamiento de la válvula de secuencia
2. Descripción del problema
Un sistema neumático es utilizado para realizar la soldadura de un foil, es necesario que el cilindro regrese cuando se haya alcanzado la presión necesaria que permita el proceso de soldado
3. Circuito neumático ejercicio 8
Ver video explicativo https://youtu.be/GGui7Nt-UMc
MECANISMO DE CAMBIO DE DIRECCIÓN
1. Objetivo
- Comprender, montar y simular el circuito neumático
- Accionamiento indirecto de un cilindro simple efecto con válvula 5/2 monoestable - Comprender el funcionamiento de la retención neumática
2. Descripción del problema
Un sistema neumático es utilizado para cambiar la dirección de las cajas en forma permanente cuando se acciona el pulsador el cilindro sale y se mantiene afuera hasta que se acciona otro pulsador y es entonces cuando el cilindro regresa.
3. Circuito neumático ejercicio 9
Ver video explicativo https://youtu.be/9uE6DeX36vA
Nota : Al inicio el circuito debe verse exactamente como en la figura
MECANISMO DE VIBRACIÓN 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - La frecuencia de vibración es función de la rata de flujo.
2. Descripción del problema
Un sistema neumático es utilizado para mezclar dos componentes, para realizar la mezcla de estos dos componentes se necesita, primero que estos dos componentes sean agitados permanentemente durante cierto tiempo y que esa agitación se realice a una temperatura dada.
3. Diagrama desplazamiento-fase
4. Circuito neumático ejercicio 10
Ver video explicativo https://youtu.be/BeAcuaAMt48
MECANISMO DOSIFICADOR 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Aplicación de temporizadores
2. Descripción del problema
Un sistema neumático es utilizado para dosificar piezas metálicas, el sistema dosificador permite alimentar una máquina de dos piezas metálicas a la vez para ello el sistema debe permitir el suficiente tiempo para que las piezas puedan salir del dosificador , así como el suficiente tiempo para que las piezas puedan llegar al dosificador
3. Diagrama desplazamiento-fase
4. Circuito neumático ejercicio 11
MECANISMO COMPACTADOR 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Secuencia con dos cilindros
2. Descripción del problema
Un sistema neumático es utilizado como compactador de basura doméstico
3. Diagrama desplazamiento-fase
4 Circuito neumático ejercicio 12
NOTA: Todos los puntos de suministro de aire deben suministrar 6 Bar y 10 Lt/min y la Válvula 2V1 calibrarla a 5,8 bar con el fin de ver el efecto de esta válvula.
MECANISMO DE ESTAMPADO 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Secuencia con dos cilindros
2. Descripción del problema
Un sistema neumático es utilizado para un dispositivo de estampado.
El sistema funciona de la siguiente manera. Al accionar el pulsador 0 S1 el cilindro (1A) sale una vez ha salido, entonces avanza el cilindro (2A), una vez ha salido totalmente el cilindro (2A), entonces este mismo cilindro regresa, al encontrarse totalmente adentro entonces comienza el regreso del cilindro (1A)
3. Diagrama desplazamiento-fase
4. circuito neumático ejercicio 13
Video :
Los conductos P1 y P2 debe estar cerrados en sus extremos
Ver video explicativo (a partir del minuto 12) https://youtu.be/gsUS7c84x10 CIRCUITO NEUMÁTICO CASCADA.avi
MECANISMO DE CORTE 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Secuencia con dos cilindros
2. Descripción del problema
Un sistema neumático es utilizado para un dispositivo de estampado
El sistema funciona de la siguiente manera. Al accionar el pulsador 1S1 el cilindro 1A sale, una vez ha salido, entonces avanza el cilindro 2A, una vez ha salido totalmente el cilindro 2A entonces este mismo cilindro regresa, al encontrarse totalmente adentro entonces comienza el regreso del cilindro 1A
3. circuito neumático ejercicio 14
Aplicar el mismo cierre de los conductos P1 y P2 como en el circuito 13
EJERCICIO 15
MECANISMO DE DOBLADO 1. Objetivo
- Comprender y montar el circuito neumático
- Accionamiento indirecto de un cilindro doble efecto - Operación de una válvula AND
2. Descripción del problema
Un sistema neumático es utilizado para realizar operaciones de doblado, el avance del cilindro debe realizarse con velocidad controlada y el regreso del mismo debe realizarse lo mas pronto posible, también hay que tener presente condiciones de seguridad.
3.Circuito neumático
VIDEOS DE APOYO EXPLICATIVOS
Estos circuitos representan el punto de partida al conocimiento de los sistemas neumáticos y su simulación CIRCUITO NEUMÁTICO 1 MECANISMO DE EXPULSIÓN https://youtu.be/KrnnUzeQH9Q CIRCUITO NEUMÁTICO 2 MECANISMO DE TRANSFERENCIA https://youtu.be/B003NaxbP8U CIRCUITO NEUMÁTICO 3 MECANISMO DE DOBLADO https://youtu.be/JxJ3KPY5gco CIRCUITO NEUMÁTICO 4 MECANISMO DE CONTROL DE PUERTA https://youtu.be/7g8-c6vI01o CIRCUITO NEUMÁTICO 5 MECANISMO DE ALIMENTACIÓN https://youtu.be/cZiQqcYs8pA CIRCUITO NEUMÁTICO 6 MECANISMO DE SOLDADURA https://youtu.be/GGui7Nt-UMc
CIRCUITO NEUMÁTICO 7 MECANISMO DE CAMBIO DE DIRECCIÓN https://youtu.be/9uE6DeX36vA CIRCUITO NEUMÁTICO 8 MECANISMO DE VIBRACIÓN https://youtu.be/BeAcuaAMt48
CIRCUITO NEUMÁTICO 13 (a partir del minuto 12) https://youtu.be/gsUS7c84x10
