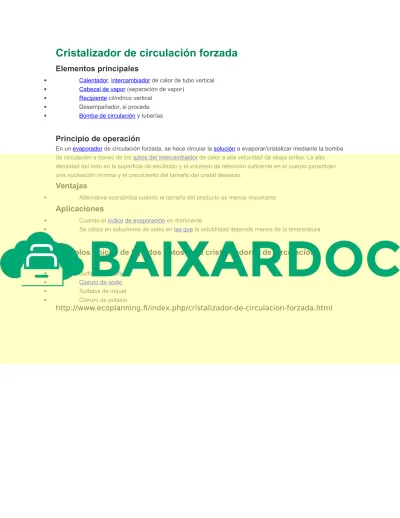

Cristalizador de circulación forzada
Elementos principales
• Calentador, intercambiador de calor de tubo vertical
• Cabezal de vapor (separación de vapor)
• Recipiente cilíndrico vertical
• Desempañador, si procede
• Bomba de circulación y tuberías
Principio de operación
En un evaporador de circulación forzada, se hace circular la solución a evaporar/cristalizar mediante la bomba de circulación a través de los tubos del intercambiador de calor a alta velocidad de abajo arriba. La alta densidad del lodo en la superficie de ebullición y el volumen de retención suficiente en el cuerpo garantizan una nucleación mínima y el crecimiento del tamaño del cristal deseado.
Ventajas
• Alternativa económica cuando el tamaño del producto es menos importante
Aplicaciones
• Cuando el índice de evaporación es dominante
• Se utiliza en soluciones de sales en las que la solubilidad depende menos de la temperatura
Ejemplos típicos de líquidos aptos para cristalizadores de circulación forzada
• Sulfatos de sodio
• Cloruro de sodio
• Sulfatos de níquel
• Cloruro de potasio
http://www.ecoplanning.fi/index.php/cristalizador-de-circulacion-forzada.html
Los evaporadores de circulación forzada son empleados si se desea evitar la evaporación del producto sobre la superficie de calentamiento debido a las características de ensuciamiento del producto o para evitar la cristalización. La velocidad de flujo en los tubos debe ser alta y se requieren bombas de alta capacidad.
A: Producto B: Vapor C: Concentrado
D: Sistema de Calentamiento E: Condensado
1) Intercambiador de calor 2) Cámara Flash (Separador) 3) Bomba de Circulación 4) Bomba de Concentrado
Figura 1: Evaporador de circulación Forzada
La circulación de producto es calentada cuando fluye a través del intercambiador de calor y entonces es parcialmente evaporada cuando la presión es reducida in la cámara flash (separador). El líquido producido es generalmente calentado solo unos cuantos grados por cada pasada a través del intercambiador de calor. Para mantener una buena transferencia de calor dentro del intercambiador es necesario tener un alto valor en el flujo de recirculación.
Este tipo de evaporador es también usado en aplicaciones de cristalización debido a que la evaporación y por lo tanto, el incremento de concentración, no ocurre en la superficie de transferencia de calor. La evaporación ocurre cuando el líquido es evaporado por flasheo en la cámara de flash (Separador). En las aplicaciones de cristalización es entonces cuando se forman los cristales y es empleado un diseño especial del separador para separar los cristales del licor de re circulación. Mayor información referente a cristalización está disponible en la sección de cristalización.
El intercambiador de calor (en términos de evaporador también llamado "calandria") puede sercolocado horizontal o verticalmente dependiendo de los requerimientos específicos para cada caso.
Figura 2: Planta de evaporación de dos efectos con un evaporador de circulación forzada para agua de desecho.
http://www.gea-niro.com.mx/lo-que-
suministros/evaporador_circulacion_forzada.asp
Cristalizador de evaporación de circulación forzada
La lechada que sale del cuerpo se bombea a través de una tubería de circulación
y por un intercambiador de calor de coraza, donde su temperatura se eleva de 2 a
6 °C. puesto que este calentamiento se realiza sin vaporización, los materiales de
solubilidad normal no deberán producir sedimentación en los tubos. El licor
calentado, que regresa al cuerpo mediante una línea de recirculación, se mezcla
con la lechada y eleva su temperatura localmente, cerca del punto de entrada, lo
que provoca la ebullición en la superficie del líquido. Durante el enfriamiento
subsiguiente y la vaporización para alcanzar el equilibrio entre el líquido y el vapor,
la sobresaturación que se crea provoca sedimentaciones en el cuerpo de remolino
de los cristales suspendidos, hasta que vuelven a alejarse por la tubería de
circulación. La cantidad y la velocidad de la recirculación, el tamaño del cuerpo y
el tipo y la velocidad de la bomba de circulación son conceptos críticos de diseño,
para poder obtener resultados predecibles. Si el cristalizador no es del tipo
de evaporacióny depende sólo del enfriamiento adiabático de evaporación para lograr un buen rendimiento, se omitirá el elemento calentador. La alimentación se admite a la línea de circulación, después de retirar la lechada, en un punto situado suficientemente por debajo de la superficie libre del líquido, para evitar la vaporización instantánea durante el proceso de mezclado.
http://www.textoscientificos.com/quimica/cristales/cristalizadores
COOL
http://prezi.com/n7iakrfbpcci/evaporacion-y-cristalizacion/
TIPO DE CIRCULACIÓN FORZADA CRISTALIZADOR EVAPORATIVO
