Ayacucho.
M
M
E
E
M
M
O
O
R
R
I
I
A
A
D
D
E
E
L
L
P
P
R
R
O
O
Y
Y
E
E
C
C
T
T
O
O
I
I
.
.

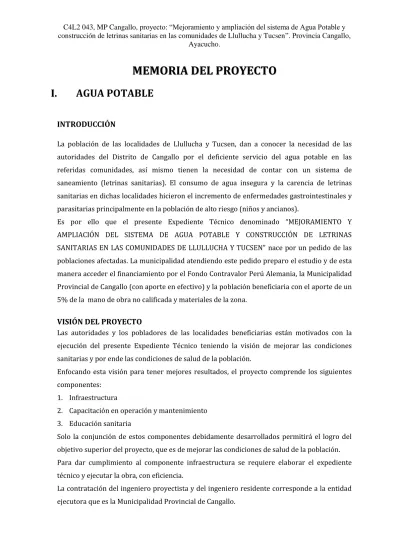

AGUA POTABLE
INTRODUCCIÓN
La población de las localidades de Llullucha y Tucsen, dan a conocer la necesidad de las autoridades del Distrito de Cangallo por el deficiente servicio del agua potable en las referidas comunidades, así mismo tienen la necesidad de contar con un sistema de saneamiento (letrinas sanitarias). El consumo de agua insegura y la carencia de letrinas sanitarias en dichas localidades hicieron el incremento de enfermedades gastrointestinales y parasitarias principalmente en la población de alto riesgo (niños y ancianos).
Es por ello que el presente Expediente Técnico denominado “MEJORAMIENTO Y AMPLIACIÓN DEL SISTEMA DE AGUA POTABLE Y CONSTRUCCIÓN DE LETRINAS SANITARIAS EN LAS COMUNIDADES DE LLULLUCHA Y TUCSEN” nace por un pedido de las poblaciones afectadas. La municipalidad atendiendo este pedido preparo el estudio y de esta manera acceder el financiamiento por el Fondo Contravalor Perú Alemania, la Municipalidad Provincial de Cangallo (con aporte en efectivo) y la población beneficiaria con el aporte de un 5% de la mano de obra no calificada y materiales de la zona.
VISIÓN DEL PROYECTO
Las autoridades y los pobladores de las localidades beneficiarias están motivados con la ejecución del presente Expediente Técnico teniendo la visión de mejorar las condiciones sanitarias y por ende las condiciones de salud de la población.
Enfocando esta visión para tener mejores resultados, el proyecto comprende los siguientes componentes:
1. Infraestructura
2. Capacitación en operación y mantenimiento 3. Educación sanitaria
Solo la conjunción de estos componentes debidamente desarrollados permitirá el logro del objetivo superior del proyecto, que es de mejorar las condiciones de salud de la población. Para dar cumplimiento al componente infraestructura se requiere elaborar el expediente técnico y ejecutar la obra, con eficiencia.
Ayacucho.
Dada la importancia de los componentes de capacitación en operación-mantenimiento y educación sanitaria para la sostenibilidad del proyecto, el FPA contratará con fondos del proyecto a una institución con experiencia en estos temas. Esta institución iniciará su trabajo levantando una línea de base, con el cual se pueda contar con un buen diagnóstico, se perfeccionará el marco lógico presentado en el perfil, formulará y luego ejecutará un plan operativo para los componentes antes señalados.
A efectos de una buena participación de los demandantes en el proyecto, el Ingeniero Residente encargado de la infraestructura deberá tener una coordinación estrecha con la institución a cargo de los componentes de Capacitación y Educación Sanitaria.
ASPECTOS FINANCIEROS
Resumen presupuestal y financiero
CUADRO Nº I.1 COSTO DIRECTO
Item Producto Costo (soles) Total
Agua Potable Saneamiento
1.00 Materiales 256,350.15 43,184.49 299,534.64
2.00 Servicios 13,736.92 - 13,736.92
3.00 Maquinaria , Equipos 25,549.22 755.98 26,305.20
4.00 Mano de obra 139,716.53 19,706.71 159,423.24
5.00 TOTAL 435,352.82 63,647.18 499,000.00
CUADRO Nº I.2 PRESUPUESTO:
Item Producto Agua Costo (soles) Total
Potable Saneamiento 1 Infraestructura 500,655.74 73,194.26 573,849.99 a) Costo directo (C.D) 435,352.82 63,647.18 499,000.00 b) Gastos generales (10% de C.D) 43,535.28 6,364.72 49,900.00 c) Imprevistos (5% de C.D) 21,767.64 3,182.36 24,950.00 2
Servicios contratados por el FPA
(detracciones) 130,052.46 5,855.54 135,908.00
a) Supervisión (8% de Infraestructura) 40,052.46 5,855.54 45,908.00 b) Capacitación (costo fijo) * 90,000.00 - 90,000.00
3 TOTAL PROYECTO (1+2) 630,708.20 79,049.80 709,758.00
a) Agua Potable = Costo Infraestructura 435,352.82 = 2,638.50 Nº Familias 165.00
a) Saneamiento = Costo Infraestructura 63,647.18 = 443.60 Nº Familias 165.0
Ayacucho.
CUADRO Nº I.3 FINANCIAMIENTO
Referencia FPA MD * Colaboradora TOTAL
En efectivo 489,500.00 185,258.00 674,758.00
Valorizado 35,000.00 35,000.00
TOTAL 489,500.00 185,258.00 35,000.00 0.00 709,758.00
Porcentaje de financiamiento 68.97% 26.10% 4.93% 0.00% 100.0%
Nota: El aporte de la alianza debe ser como mínimo 20% * Justificación de aportes valorizados
Solo se considerará como aporte valorizado, equipo mecánico, en caso de municipios o Junta de Regantes y mano de obra en caso de los demandantes, con las justificaciones siguientes:
1. Justificación de equipo mecánico
Trabajos realizados.
Maquinarias requeridas – rendimientos y horas de trabajo requeridas. Costo por hora y valorización total.
2. Justificación de mano de obra
Trabajo (s) a realizar y metrado.
Rendimiento y N° de jornales requeridos. N° de beneficiarios y jornales por usuario. Valor del jornal y valorización total.
Ayacucho.
2. Justificación de Mano de Obra
1.- Trabajos y metrados a realizar en el Proyecto:
a Excavación de zanja en línea de conducción de agua potable
Excavación 3,100 3,100 m3 Por ladera 69 m3
3,169 m3
b Relleno con material común en línea de conducción y distribución de agua potable 2,750 2,750 m3
2.- Rendimiento de Nº de jornales
Excavación LC (3,169 m3/3 m3/jornal) 1,056 Jornales. Relleno mat. Común (2,750 m3/8m3 /jornal) 344 Jornales.
Total 1,400 Jornales.
3.- Nº de jornales
Beneficiarios = 143 Usuarios
Nº de jornales/beneficiario 1,400 jor /143 Usuarios 10 Jornales / Usuario 4.- Costo
Costo jornal = S/. 25.00
Valorización = 1,400 jornales x 25 soles = S/. 35,000.00 Aporte Costos unitarios
Excavación S/. 25/3 m3 = S/. 8.33 m3 Relleno S/. 25/8 m3 = S/. 3.13 m3
Ayacucho.
1.
RESUMEN EJECUTIVO.
1.1 Objetivos y beneficios. Localidad de Tucsen:1. Demanda de agua
Población (actual / futura) Hab.
Q medio anual l/seg.
Q máximo diario l/seg.
Q máximo horario l/seg.
2. Oferta de agua
Caudal actual (manantial) l/seg.
Caudal actual (Caudal de manantial Pichccapuquio) l/seg.
3. Características del proyecto
Tipo Gravedad Bombeo
Carga de funcionamiento
Máxima estática m.
Mínima dinámica m.
4. Propuesta técnica y costos de SAP de la localidad de Tucsen COMPONENTE DE AGUA POTABLE
PRESUPUESTO SISTEMA DE AGUA POTABLE TUCSEN ITE
M DESCRIPCIÓN UND. METRADO PRECIO (S/.) PARCIAL (S/.) A ACTIVIDADES PRELIMINARES Glb 1.00 19,251.45 19,251.45 B CAPTACION TIPO C-1 (02 Unidades) Nueva und 2.00 1,789.29 3,578.58 C MOVIMIENTO DE SUELO PARA INSTALACION DE TUBERIA Glb 1.00 105,193.45 105,193.45
D INSTALACION DE TUBERIAS Glb 1.00 151,260.16 151,260.16
E RESERVORIO DE 20 m3 und 1.00 17,059.97 17,059.97 F OBRAS COMPLEMENTARIAS 98,671.23
01 CRUCE DE QUEBRADAS (10m Luz) 07 Unidades und 7.00 3,191.96 22,343.69 02 CAMARA ROMPE PRESION TIPO 7 (18 Unidades) und 18.00 1,300.40 23,407.27
03 LLAVES DE PASO(120 Unidades) und 120.00 90.27 10,832.54
04 VALVULAS DE COMPUERTA (03 Unidades) und 3.00 413.48 1,240.44
05 VALVULAS DE AIRE und 1.00 1,601.50 1,601.50
06 VALVULA DE PURGA (09 Unidades) und 9.00 431.63 3,884.63
07 CONEXIONES INTRADOMICILIARIAS (120 unidades) und 120.00 294.68 35,361.14
600 y 900 0.781 1.016 1.563 0.25 X 64.63 5.18 5.86
Ayacucho.
Localidad de Llullucha (Sector I) 1. Demanda de agua
Población (actual / futura) Hab.
Q medio anual l/seg.
Q máximo diario l/seg.
Q máximo horario l/seg.
2. Oferta de agua
Caudal actual (ingresa a reservorio) l/seg.
Caudal del proyecto (Huayruropampa Nº 01) l/seg.
3. Características del proyecto
Tipo Gravedad Bombeo
Carga de funcionamiento
Máxima estática m.
Mínima dinámica m.
Localidad de Llullucha (Sector II) 1. Demanda de agua
Población (actual / futura) Hab.
Q medio anual l/seg.
Q máximo diario l/seg.
Q máximo horario l/seg.
2. Oferta de agua
Caudal actual l/seg.
Caudal del proyecto (Huayruropampa Nº 02) l/seg.
3. Características del proyecto
Tipo Gravedad Bombeo
45 y 68 0.059 0.077 0.118 0.05 0.09 X 33.18 17.25 70 y 105 0.091 0.118 0.182 0.06 0.130 X
Ayacucho. Carga de funcionamiento
Máxima estática m.
Mínima dinámica m.
4. Propuesta técnica y costos de SAP de la localidad de Llullucha (Sector I y II) COMPONENTE DE AGUA POTABLE
PRESUPUESTO SISTEMA DE AGUA POTABLE LLULLUCHA
ITEM DESCRIPCIÓN UND. METRADO PRECIO (S/.) PARCIAL (S/.) A ACTIVIDADES PRELIMINARES Glb 1.00 5,081.63 5,081.63 B CAPTACION TIPO C-1 (02 Unidades) Nueva und 2.00 1,789.29 3,578.58 C MOVIMIENTO DE SUELO PARA INSTALACION DE TUBERIA Glb 1.00 8,543.92 8,543.92 D INSTALACION DE TUBERIAS Glb 1.00 6,264.60 6,264.60 E RESERVORIO DE 5 m3 (Rehabilitación) und 1.00 4,778.37 4,778.37 F OBRAS COMPLEMENTARIAS 12,090.90
01 LLAVES DE PASO und 23.00 90.30 2,076.96
02 VALVULAS DE COMPUERTA und 3.00 383.18 1,149.55
03 VALVULA DE PURGA und 5.00 417.34 2,086.71
04 CONEXIONES INTRADOMICILIARIAS und 23.00 294.68 6,777.68
Costo directo 40,338.00 5. Evaluación Agua potable: 5.1 Familias beneficiadas 5.2 Costo infraestructura 5.3 Costo/familia
Letrinas de hoyo seco ventilado: (23 familias) Costo/unidad
6. Periodo de ejecución meses
165.00 435,352.8 2 2,638.50 443.60 05 64.72 10.22
Ayacucho.
2.
DIAGNÓSTICO.
2.1. Ubicación del Proyecto
Región : Ayacucho
Provincia : Cangallo Distrito : Cangallo
Comunidades : Tucsen y Llullucha
LA UBICACIÓN GEOGRÁFICA:
UTM localidad de Tucsen:
Norte : 8 494 390
Este : 587 930
Altitud : 3,200 m. s. n. m. UTM localidad de Tucsen:
Norte : 8 495 780
Este : 588 100
Altitud : 3,510 m. s. n. m.
LOCALIZACIÓN DEL PROYECTO
El proyecto se encuentra en la región sierra del Perú, en el departamento de Ayacucho, Provincia de Cangallo, Distrito de Cangallo, en las comunidades de Tucsen y Llullucha, para mayor visualización se muestra los siguientes mapas de ubicación del proyecto:
VIAS DE ACCESO
El acceso a la zona de proyecto desde la ciudad de Huamanga es como sigue: Por la carretera troncal Ayacucho – Pampa Cangallo a 105 Km.
CUADRO Nº I.4 VÍAS DE ACCESO AL LUGAR DE PROYECTO.
DE A
Distan
. Tiempo Tipo de vía movilidad Tipo de Frecuencia Km Hr
Huamanga Pampa Cangallo 85 2.30 Asfaltada-Trocha Motorizado Diaria Pampa
Cangallo Llullucha Tucsen- 20 0.30 Carrosable Trocha Motorizado Diaria
TOTAL 105 3 hr
Ayacucho.
Ayacucho.
2.2. Fuentes de Agua utilizadas
La comunidad de Tucsen consume agua de los manantiales ubicadas dentro de la población los cuales se describen en el cuadro:
CUADRO Nº I.5 FUENTES DE AGUA UTILIZADAS EN LA LOCALIDAD DE TUCSEN
Localidad Fuente Nombre del Manantial Q=l.p.s. Caudal del agua Calidad Situación actual
Tucsen Manantial Nº 01 Manant. Ccarahuasi huaycco Nº 01 0.06 A.P.C.H. Es fuente natural Manantial Nº 02 Manant. Ccarahuasi huaycco Nº 02 0.12 A.P.C.H. Es fuente natural A.P.C.H.= Apto para consumo humano
Fuente: Diagnostico de Campo
La comunidad de Llullucha consume agua de los manantiales ubicadas en la parte alta de la población a una distancia de 1250 m, los cuales se describen en el cuadro:
CUADRO Nº I.6 FUENTES DE AGUA UTILIZADAS EN LA LOCALIDAD DE LLULLUCHA
Localidad Fuente Nombre del Manantial Q=l.p.s. Caudal del agua Calidad Situación actual
Llullucha Capt.Nº 01 Manant. Huayruropampa 01 0.090 A.P.C.H. Deteriorada
Capt.Nº 02 Manant. Huayruropampa 02 0.130 A.P.C.H. Deteriorada
A.P.C.H.= Apto para consumo humano
Fuente: Diagnostico de Campo
Con respecto a la calidad del agua, según los resultados de las muestras de agua que consumen actualmente los pobladores de las localidades de Llullucha y Tucsen del distrito de Cangallo, los parámetros físicos químicos y microbiológicos se encuentran dentro de lo normal, por lo que se concluye que es apto para consumo humano.
2.3. Descripción General del Servicio 2.3.1. Descripción del Servicio.
La localidad de Tucsen cuenta con tres pequeños sistemas (protección de manantial y entubado a las viviendas) que dan el servicio de agua entubada (por no contar con reservorios donde puedan clorar el agua). Estos sistemas fueron construidos por los propios beneficiarios sin dirección técnica con apoyo solo en materiales de construcción brindados por la Municipalidad de Cangallo, (Construidos el año 1,998) y presenta las siguientes características:
CUADRO Nº I.7 Nº DE FAMILIAS SERVIDAS
Localidad Nº familias servidas Nº familias sin servicio Nº de horas del servicio
Tucsen 30 110 2
El sistema de agua potable de la localidad de Llullucha fue construido el año 1,997 por la municipalidad de Cangallo.
Ayacucho.
Según los datos de obtenidos durante el diagnostico de campo tiene un total de 25 familias de los cuales solo 66% cuentan con el servicio de agua por un tiempo de 4 horas diarias y el 44% se abastecen de agua de las acequias y las casas vecinas acarreando en baldes (dicha actividad lo realizan generalmente los niños y mujeres).
El sistema actual presenta deficiencias en su funcionamiento ya que sus componentes se encuentran deficientes condiciones
2.3.2. Población total y población servida.
La población total y la población actualmente atendida con el servicio de agua son como sigue:
CUADRO Nº I.8 POBLACIÓN TOTAL Y SERVIDA SEGÚN LOCALIDAD
Localidades Nº de Fam. Actualmente Servidas Nº Total de Familias
Tucsen 30 140
Llullucha 20 25
Total 50 165
Fuente: Diagnostico de campo
2.3.3. Nivel de satisfacción de la demanda.
Los sistemas de agua potable de las localidades de Llullucha y Tucsen, no cubren la demanda de la población usuaria encontrándose una dotación que va de 20 a 30 lts/habitante teniendo el servicio de 1- 4 horas por día.
2.3.4. Deficiencias del Sistema.
Los sistemas de agua potable de las localidades de Tucsen y Llulluchay estan deteriorados, en este caso las captaciones presenta fugas de agua por los aleros y el sellado, la línea de conducción y distribución tienen perdidas de agua por presentar tuberías expuestas a la intemperie con roturas, las conexiones domiciliarias son instalaciones precarias que en lo general son colocadas sobre un pedestal de madera presentando charcos lo cual representa un foco de contaminación para las familias.
2.4. Características de la infraestructura 2.4.1. Localidad de Tucsen.
El sistema de agua de la localidad de Tucsen tiene una antigüedad de 13 años, este sistema fue construido por los mismos pobladores, con apoyo de materiales de la Municipalidad de Cangallo, este fue construido sin tomar en cuenta las especificaciones técnicas que se requiere, a continuación se describe las características de las estructuras existentes.
Captación: Se cuenta con 03 captaciones de manantial de afloramiento concentrado, las que están construidas en forma deficiente (paredes sin impermeabilizar), donde se desarrollan patógenos (presentan paredes de color verdoso), y se tienen perdidas de agua, estructuralmente están deterioradas, con tapas de concreto que no brindan seguridad. Estas
Ayacucho.
la población con caudales mínimos de 0.06 LPS, 0.12 Lps (aforado en el mes de agosto del 2011).
FOTO Nº I.1: ESTRUCTURAS DEFICIENTES QUE NO BRINDAN NINGÚN TIPO DE SEGURIDAD
Línea de distribución: El agua se distribuye en forma directa desde la captación hacia la población, sin realizar el proceso de desinfección por no contar con un reservorio. Esta línea de distribución es de tubería PVC SAP de diámetros ¾” y ½”, el que presenta algunos tramos expuestos el mismo que tienen roturas y perdidas de agua, a la fecha no se abastecen del caudal necesario para satisfacer a la población en las horas de máxima demanda.
Conexiones domiciliarias: Se tiene 30 conexiones domiciliarias las cuales son de un pedestal rustico, estas conexiones presentan áreas de encharcamiento dentro de las viviendas los cuales representan focos de contaminación.
FOTO Nº I.2: CONEXIONES DOMICILIARIAS ANTES DEL PROYECTO
Fuente: Diagnostico de campo
Ayacucho.
2.4.2. Localidad de Llullucha
El sistema tiene 14 años de antigüedad, cuenta con las siguientes características:
Captación: cuenta con dos captaciones Tipo C-1, ubicado a 1.200 Km de la localidad, el manantial captado es de afloramiento concentrado, dicha captación presenta perdidas de agua por los aleros, el filtro se encuentra colmatado el cual requiere de un mantenimiento, presenta tapas de concreto que no brindan ninguna seguridad y es un foco de contaminación por la manipulación de personas extrañas, la captación se encuentra ubicado en el lugar denominado Huayruropampa con un caudal de aforo de 0.09 Lps y 0.13 Lps (aforado en el mes de agosto del 2011).
FOTO Nº I.3: Captación deteriorada
Línea de conducción: Presenta una línea de conducción de 1.200 Km con tubería PVC SAP de 1” que conduce agua de la captación hacían el reservorio de 5 m3 (existente).
La línea de conducción presenta tramos deteriorados con roturas (en pases de quebradas y tramos expuestos).
FOTO Nº I.4: Pase de quebrada con tubería PVC
Tuberías
Expuestas
Ayacucho.
Reservorio: Se cuenta con dos reservorios de 5 m3 de capacidad, estructuralmente se encuentra en condiciones operativas, se constato que tiene deteriorada las válvulas y accesorios de la caja de válvulas y las tapas de inspección.
FOTO Nº I.5: Reservorio en condiciones operativas
Línea de distribución: El sistema cuenta con red de distribución de tubería PVC SAP de diámetros 1”, ¾”, estas tuberías presentan algunos tramos expuestos el mismo que presentan roturas y perdidas de agua, a la fecha no se abastece del caudal necesario para satisfacer a la población en las horas de máxima demanda.
Conexiones domiciliarias: Se tiene 20 conexiones domiciliarias las cuales son de un pedestal rustico de madera, estas conexiones presentan áreas de encharcamiento dentro de las viviendas que son focos de contaminación.
Ayacucho.
3.
FORMULACIÓN.
3.1. Conceptualización del proyecto de infraestructura 3.1.1. Problema específico que se quiere resolver.
Deficiente abastecimiento de agua potable.
a. Localidad de Tucsen
Se quiere resolver el problema de deficiente abastecimiento de agua potable en la localidad de Tucsen donde el servicio de agua en promedio es de 2 horas al día (6 am a 8am) con un módulo de consumo actual de 20 lppd para una población actual de 600 personas agravando esta situación para un tiempo estimado de 20 años, en el que se estima que la población será de 900 personas.
b. Localidad de Llullucha
Se quiere resolver el problema de deficiente abastecimiento de agua potable en la localidad de Llullucha, donde el servicio de agua en promedio es de 4 horas al día (6 am a 8am y de 4pm a 6pm) con un módulo de consumo actual de 30 lppd para una población actual de 115 personas (Sector I y II), agravando esta situación para un tiempo estimado de 20 años, en el que se estima que la población será de 173 personas.
3.1.2. Causas
Los sistemas de agua potable están con más de 13 años de uso y no se realizo obras que mejoren el caudal, ni la infraestructura de distribución.
3.1.3. Objetivo del Proyecto:
En la localidad de Tucsen es abastecer de agua potable las 24 horas del día, con un modulo de consumo de 75 lppd para un tiempo de 20 años y una población futura de 900 personas. En la localidad de Llullucha es abastecer de agua potable las 24 horas del día, con un modulo de consumo de 75 lppd para un tiempo de 20 años y una población futura de 173 personas.
3.1.4. Resultados esperados:
Localidad de Tucsen
1) Captación adicional de 0.88 l/s para satisfacer el caudal máximo diario futuro de 1.02 l/s (ver cálculo del cuadro).
Ayacucho. Calculos (20 l/s) x(600 p) 86,000 (75 l/s) x (900 p) 86,000 Qmd = (0.78 l/s) x (1.3) 1.02 L/s Diferencia= 1.02 - 0.14 0.88 L/s Qma = 0.14 L/s Qmf = 0.78 L/s Localidad de Llullucha
1) Captación adicional de 0.17 l/s para satisfacer el caudal máximo diario futuro de 0.20 l/s (ver cálculo del cuadro).
2) Infraestructura condicionada de acuerdo al nuevo caudal de 0.20 l/s como caudal máximo diario, en lugar del caudal actual de 0.03 l/s
Calculos (30 l/s) x(115 p) 86,000 (75 l/s) x(173 p) 86,000 Qmd = (0.13 l/s) x (1.3) 0.20 L/s Diferencia= 0.20 - 0.03 0.17 L/s Qma = 0.03 L/s Qmf = 0.15 L/s 3.1.5. Actividades Localidad de Tucsen:
Construcción de 02 captaciones tipo C-1
Instalación de 14,060.0m de línea de conducción con tubería PVC Ø 2-1/2”. Construcción de 7 cruces de quebrada
Construcción de Reservorio de 20 m3
Construcción de 18 cámara rompe presión T-7. Construcción de 120 Llaves de paso.
Construcción de 03 válvulas de compuerta. Construcción de 09 válvulas de purga.
Construcción de 120 conexiones intradomiciliarias (Lavaderos).
Localidad de Llullucha:
Construcción de 02 captaciones tipo C-1
Ampliación de 765.00m de línea de conducción con tubería PVC Ø 1”. Ampliación de 420.00m de línea de distribución con tubería PVC Ø 3/4” Rehabilitación de 02 reservorios de 5 m3
Ayacucho. Construcción de 23 Llaves de paso.
Construcción de 03 válvulas de compuerta. Construcción de 05 válvulas de purga.
Construcción de 23 conexiones intradomiciliarias (Lavaderos).
3.2. Información Básica
3.2.1. Población actual, futura a 20 años - Nº de Viviendas.
La población actual y futura de las localidades de directamente beneficiadas del distrito de Cangallo se detalla en el siguiente cuadro:
CUADRO Nº I.9 POBLACIÓN ACTUAL Y FUTURA
Habitantes Pob. Actual Habitante Pob. Futura Habitante Nº de viviendas directamente beneficiada
Tucsen 6OO 900 120
Llullucha 115 173 23
TOTAL 715 1073 143
Fuente: Diagnostico de campo
La población directamente beneficiada en las localidades de Llullucha y Tucsen será de 143 familias que corresponde al mismo Nº de viviendas respectivamente.
3.2.2. Fuentes hídricas.
La localidad de Tucsen tiene cuenta para el presente proyecto con 04 manantiales teniendo los siguientes rendimientos aforados en el mes de Agosto del 2011:
CUADRO Nº I.10 FUENTES HÍDRICAS DE LA LOCALIDAD DE TUCSEN
Localidad Captación Nombre del Manantial Q=l.p.s. Caudal Situación actual
Tucsen
Capt.Nº 01 Manant. Pichccapuquio 01 2.36 Libre disponibilidad Capt.Nº 02 Manant. Pichccapuquio 02 3.5 Libre disponibilidad Capt.Nº 03 Manant. Pichccapuquio 03 5.00 Libre disponibilidad Capt.Nº 04 Manant. Pichccapuquio 04 7.50 Libre disponibilidad
Caudal disponible 18.45 L.P.S
Fuente: Diagnostico de campo
La localidad de Llullucha cuenta para el presente proyecto con 02 manantiales teniendo los siguientes rendimientos aforados en el mes de Agosto del 2011:
CUADRO Nº I.11 FUENTES HÍDRICAS DE LA LOCALIDAD DE LLULLUCHA
Localidad Captación Nombre del Manantial Q=l.p.s. Caudal Situación actual
Llullucha Capt.Nº 01 Manant. Huayruropampa 01 0.090 Rehabilitación Capt.Nº 02 Manant. Huayruropampa 02 0.130 Rehabilitación
Ayacucho.
Según los análisis de laboratorio el agua de los manantiales de Pichccapuquio es apta para consumo humano.
Las aguas de los manantiales de Huayruropampa si están siendo utilizados y no presentan ningún inconveniente.
3.2.3. Análisis de oferta y demanda hídrica.- Oferta de agua en base a aforos de las fuentes
Para determinar la oferta se ha realizados los aforos de las fuentes en el mes de Agosto del presente año el cual se presenta en el siguiente cuadro:
CUADRO Nº I.12 OFERTA HÍDRICA Localidad Manant. Huayruro pampa 01 (l/s) Manant. Huayruro pampa 02 (l/s) Manant. Pichcca puquio 01 (l/s) Manant. Pichcca puquio 02 (l/s) Manant. Pichcca puquio 03 (l/s) Manant. Pichcca puquio 04 (l/s) Total (l/s) Llullucha 0.090 0.12 0.220 Tucsen 2.36 3.50 5.00 7.70 18.36
Fuente: Diagnostico de campo
Demanda
La demanda de agua de la localidad se presenta en el siguiente cuadro:
CUADRO Nº I.13 DEMANDA HÍDRICA
Localidad habitante (l/s) Dotación / Caudal máximo diario(l/s) Caudal máximo horario(l/s)
Llullucha 75 0.195 0.300
Tucsen 75 1.016 1.563
Fuente: Elaboración del equipo Consultor
Balance del nivel de cobertura de la población:
Para realizar el balance de la oferta y la demanda se confecciono el presente cuadro:
CUADRO Nº I.14 BALANCE HÍDRICO
Localidad Oferta de agua (l/s) Demanda de agua (l/s) Deficit( - ) o Superavit (+) (l/s)
Llullucha 0.220 0.195 0.025
Tucsen 18.36 1.016 17.34
El agua de las fuentes aforadas cubren las necesidades de las localidad de Llullucha y Tucsen para un periodo de diseño de 20 años, por tanto los manantiales son suficientes y cubre la demanda del caudal máximo diario.
Ayacucho.
3.2.4. Condiciones topográficas, hidrológicas, geológicas, climatológicas, logísticas y capacidades tecnológicas de la región donde se ubica el proyecto
Topografía
La línea de conducción, presenta una topografía moderada con vegetación escasa, con laderas suaves con poca presencia de afloramiento rocoso y adecuado para la instalación de la tubería de la línea de conducción.
La topografía donde se ubica la población de Llullucha y Tucsen presenta laderas con pendiente moderadas, presentan tres quebradas por donde discurre el agua en época de lluvia y no presenta afloramiento rocoso.
Geología
El estudio geológico realizada en el ámbito del proyecto fue con la finalidad de localizar sectores críticos que puedan ocasionar o comprometer la estabilidad de las estructuras proyectadas, se concluye que en la zona no existe terrenos inestables que puedan causar derrumbes o procesos geodinámicas activos.
Hidrología.
El estudio hidrológico permite evaluar la capacidad hidráulica de las fuentes de agua (manantiales), para el cual se aforaron para determinar la oferta de agua existente. Así mismo se ha evaluado las quebradas por donde pasara la línea de conducción del sistema de agua potable y se ha proyectado pases aéreos para el cual se ha tomado en cuenta las intensidades máximas de ocurrencias y frecuencias de las lluvias de las microcuencas y quebradas.
Clima.
El Área de Influencia está caracterizada por tener una estación seca de mayo a noviembre denominada invierno y otra estación lluviosa, entre los meses de diciembre y abril con precipitaciones pluviales promedio de 750 mm/año, la temperatura promedio anual es de 12°C y 18°C.
Logísticas:
Los beneficiarios y autoridades de las localidades beneficiarias, son los gestores para que el presente proyecto se cristalice.
La Municipalidad Provincial de Cangallo, cuenta con personal técnico y profesional con capacidad para poder llevar a cabo este proyecto. Asimismo, tiene una estrecha coordinación
Ayacucho.
con las autoridades y comuneros para poder establecer los trabajos de aporte comunales en participación de mano de obra no calificada.
Para la etapa de operación y mantenimiento del presente Proyecto, la administración del servicio estará a cargo del JASS.
Capacidades tecnológicas.
La alternativa propuesta es de tecnología simple que los usuarios pueden asimilarlo y ponerlo en práctica y de esta manera realizar la operación y mantenimiento de las infraestructuras proyectadas
3.3. Diseños del Proyecto
3.3.1. Conceptualización de las obras proyectada. Localidad de Tucsen:
1. Captación:
Se construirán 02 captaciones de manantial de afloramiento concentrado Tipo C-1 (MINSA), de 0.60 x 0.60 m. de sección interior y 1.00 m. de altura, con tubería, válvulas y accesorios según diseño correspondiente, adyacente se construirá una caja de válvulas de 0.30 x 0.30 m. de sección interna y 0.40 m. de altura.
2. Línea de Conducción:
Instalacion de línea de conducción de 14,060.00m con tubería PVC SAP Ø 2-1/2” este tramo estará comprendido la captación y el reservorio, está diseñada para conducir el caudal máximo diario (QmD) de 1.563 Lps..
3. Cruce de quebrada en línea de conducción:
El sistema se va construir 07 cruces de quebrada con dados de concreto simple f’c=175 Kg/Cm2 donde ira empotrado tubería de Fº Gº.
4. Reservorios:
En el sistema de Tucsen se prevé la construcción de un reservorio de 20 m3 esta estructura será circular de piso y paredes de concreto armado Fc175 Kg/cm2, con tuberías válvulas y accesorio de 3”
Para asegurar la calidad bacteriológica del agua, se instalará en cada reservorio un hipoclorador de flujo de difusión automática tipo MINSA.
5. Línea de aducción y distribución:
La línea de aducción y red de distribución se diseñó para conducir el caudal máximo horario (QmH), adoptando el diámetro con la velocidad económica por diámetro de tubería para el
Ayacucho.
caudal asignado por cada tramo, cumpliendo siempre las presiones máximas y mínimas que recomienda las normas.
La línea de aducción y red de distribución del sistema de agua potable de la localidad de Tucsen serán de tubería PVC SAP Ø 3”, 2”, 1-1/2”, 1”, y ¾”.
6. Cámaras Rompe Presión Tipo – 7 de Red de Distribución:
En el sistema de la localidad de Tucsen se construirá 18 cámara rompe presión tipo - 7, cuyas medidas son de 1.0 x 0.6 m de sección interior y 0.90 m. de altura, con muros de concreto armado f’c=175 Kg/Cm2 y tapa metálica prefabricada, Adyacente se construirá una caja de válvula de 0.3 m x 0.3 m de sección y tapa metálica prefabricada que contará con tubería y accesorios. Así mismo contara con tubería de rebose de Fº Gº.
7. Cajas de válvulas de control:
Para un funcionamiento y mantenimiento adecuado de los sistemas se ha previsto construir 03 válvulas de control con caja de concreto de 0.30 x 0.30 m. de sección.
8. Cajas de válvulas de Purga:
Para tener un funcionamiento y mantenimiento adecuado de los sistema en las puntos de cotas menores se ha previsto construir válvulas de purga con caja de concreto de 0.30 x 0.30m de sección adyacente se construirá un dado de concreto de 0.30 x 0.30 x 0.30 m de volumen.
9. Lavaderos en conexión domiciliarias:
Para garantizar la funcionabilidad del sistema, se prevé la construcción de instalaciones intradomiciliaris (lavaderos), con muros de apoyo de concreto ciclópeo sobre la cual descansará una batea de 0.40 x 0.50 m de sección interior con alero y muros de concreto armado y pedestal, contará con tuberías, válvulas y accesorios de * ½”.
Localidad de Llullucha:
1. Captación:
Se construirán 02 captaciones de manantial de afloramiento concentrado Tipo C-1 (MINSA), de 0.60 x 0.60 m. de sección interior y 1.00 m. de altura, con tubería, válvulas y accesorios según diseño correspondiente, adyacente se construirá una caja de válvulas de 0.30 x 0.30 m. de sección interna y 0.40 m. de altura.
2. Línea de Conducción:
Instalación de línea de conducción de 225m con tubería PVC SAP Ø 1-1/2”, diseñada para conducir el caudal máximo diario (QmD).
Ayacucho.
El sistema de la localidad de Llullucha cuenta con 02 reservorios de 5 m3 capacidad, dichas estructuras se encuentran en buenas condiciones estructurales y en funcionamiento. Esta estructura es suficiente para asegurar el abastecimiento de agua en las horas de máxima demanda, se plantea colocar la tapa metálica al buzón de inspección, a la caja de válvulas con el cambio de los accesorios y válvulas, tarrajeo externo y la impermeabilización interna. Para asegurar la calidad bacteriológica del agua, se instalará en cada reservorio un hipoclorador de flujo de difusión automática tipo MINSA.
5. Línea de aducción y distribución:
La línea de aducción y red de distribución se diseñó para conducir el caudal máximo horario (QmH), adoptando el diámetro con la velocidad económica por diámetro de tubería para el caudal asignado por cada tramo, cumpliendo siempre las presiones máximas y mínimas que recomienda las normas.
La línea de aducción y red de distribución del sistema de agua potable de la localidad de Llullucha serán de tubería PVC SAP Ø 1” y ¾”.
7. Cajas de válvulas de control:
Para un funcionamiento y mantenimiento adecuado de los sistemas se ha previsto construir 03 válvulas de control con caja de concreto de 0.30 x 0.30 m. de sección.
8. Cajas de válvulas de Purga:
Para tener un funcionamiento y mantenimiento adecuado de los sistema en las puntos de cotas menores se ha previsto construir válvulas de purga con caja de concreto de 0.30 x 0.30m de sección adyacente se construirá un dado de concreto de 0.30 x 0.30 x 0.30 m de volumen.
9. Lavaderos en conexión domiciliarias:
Para garantizar la funcionabilidad del sistema, se prevé la construcción de instalaciones intradomiciliaris (lavaderos), con muros de apoyo de concreto ciclópeo sobre la cual descansará una batea de 0.40 x 0.50 m de sección interior con alero y muros de concreto armado y pedestal, contará con tuberías, válvulas y accesorios de * ½”.
3.3.2. Parámetros de diseño
Las consideraciones que se tuvieron en cuenta para el diseño son las siguientes: CUADRO Nº I.15 PARÁMETROS DE DISEÑO DE LA LOCALIDAD
Local. Descripción Parámetros
TUC
SEN
Población actual (Po) 600 habitantes
Tasa de crecimiento (r). 2.5%
Periodo de diseño (años). 20
Población futura (Pf) 900 habitantes. Dotación (lt/hab/dia) 75
Ayacucho.
Consumo máximo diario (lt/seg) 0.781
Consumo promedio horario (lt/seg) 1.560 K1 factor del dia máximo de consumo 1.3 K2 factor de la hora de máximo de consumo 2.0
LL
UL
LUC
HA
Población actual (Po) 115 habitantes
Tasa de crecimiento (r). 2.5%
Periodo de diseño (años). 20
Población futura (Pf) 173 habitantes. Dotación (lt/hab/dia) 75
Consumo máximo diario (lt/seg) 0.150
Consumo promedio horario (lt/seg) 0.300 K1 factor del dia máximo de consumo 1.3 K2 factor de la hora de máximo de consumo 2.0
Fuente: Elaboración del equipo Consultor
3.4. Estrategia de Ejecución. 3.4.1. Consideraciones Generales.
Se ha considerado el aporte de 5% de la mano de obra no calificada y materiales de la zona por parte de los beneficiarios, por lo que se plantea realizar un proceso previo de promoción y sensibilización aprovechando al inicio de las capacitaciones el cual garantice la participación masiva en los trabajos respetando los requerimientos de la obra disponibilidad de la población. Los pobladores de las localidades de Llullucha y Tucsen, del distrito de Cangallo presentan una organización muy tradicional, las labores comunales se desarrollan bajo faenas con participación organizada de los beneficiados es así que el planteamiento del aporte es un compromiso aceptado bajo acuerdo de Asamblea general desde el momento de la identificación del proyecto.
Por otro lado la Municipalidad garantiza el cumplimiento de los aportes por lo tanto se asegura la disponibilidad de la mano de obra con visión de mejorar las condiciones sanitarias y por ende la calidad de vida.
Por estrategia se plantea el inicio de las labores en época en la que no existe interferencia con las labores agrícolas y/o festividades costumbristas locales.
La participación en las labores de ejecución del proyecto será recompensada con la instalación domiciliaria en su vivienda correspondiente
3.4.2. Cronograma de Ejecución.
La ejecución cronológica del sistema de agua potable se ha planteada para su culminación a los cuatro (05) meses, planteándose como fecha de inicio el 01 de octubre 2011 y su culminación el 01 de marzo del 2012.
Ayacucho.
CUADRO Nº I.16 CRONOGRAMA DE EJECUCIÓN
METAS Y CRONOGRAMA DE EJECUCIÓN (DIAGRAMA DE GANNT)
ITEM REFERENCIA 1 2 MESES 3 4 5 SISTEMA DE AGUA POTABLE
01 CAPTACION DE MANATIAL TIPO C-1 02 LINEA DE CONDUCCION
03 RESERVORIO 5 m3 (Refacción) 04 RESERVORIO 20 m3
05 RED DE ADUCCION Y DISTRIBUCION 06 CAMARA ROMPE PRESION T-7 07 VALVULA DE CONTROL 08 VALVULA DE PURGA
09 INSTALACIONES DOMICILIARIAS
Fuente: Elaboración Propia
3.4.3. Autorizaciones y/o permisos de uso (Agua, terreno, servidumbre).
La libre disponibilidad del uso de agua para el abastecimiento del consumo doméstico cuenta con autorización, certificada por parte del Ministerio de Agricultura, que autoriza la disponibilidad de los caudales en cada manantial los que son requeridos según la demanda hídrica planteada en el expediente técnico según las localidades.
Los terrenos en las cuales se ubican las estructuras principales de los sistemas, así como, los destinados para el paso de servidumbre son de propiedad comunal y han sido autorizados para su uso mediante acta de donación y autorización suscrita por beneficiarios y representantes en las que se especifica las dimensiones requeridas por el proyecto.
Ayacucho.
I
I
I
I
.
.
S
S
A
A
N
N
E
E
A
A
M
M
I
I
E
E
N
N
T
T
O
O
1.
RESUMEN EJECUTIVO.
1.1. Objetivos y beneficios. Objetivos: Contar con un adecuado sistema de saneamiento (letrinas sanitarias)
Beneficio:
Construcción de letrinas sanitarias de hoyo seco ventilado en las localidades de Tucsen y Llullucha, estas estructuras se adaptan a dichas comunidades por tener viviendas distribuidas dispersas, cuentan con espacios para poder ubicarlos y la construcción es sencilla.
1.2. Propuesta técnica.
Se propone la construcción de letrinas sanitarias de hoyo seco ventilado:
Localidad de Tucsen:
Construcción de 120 letrinas sanitarias.
Localidad de Llullucha:
Construcción de 23 letrinas sanitarias.
1.3. Familias beneficiadas.
La población beneficiaria se distribuye según las siguientes localidades: Tucsen 120 familias y LLullucha 23 familias.
1.4. Periodo de ejecución.
El periodo de ejecución de las letrinas sanitarias hasta su culminación es de cuatro (05) meses, planteándose como fecha de inicio el 01 de octubre 2011 y su culminación el 01 de marzo del 2011.
1.5. Costo.
CUADRO Nº II.1: COSTO DE CONSTRUCCIÓN DE LETRINAS
ITEM PRODUCTO SANEAMIENTO
1 INFRAESTRUCTURA 73,194.26 A) COSTO DIRECTO (C.D) 63,647.18 B) GASTOS GENERALES (10% DE C.D) 6,364.72 C) IMPREVISTOS (5% DE C.D) 3,182.36 2
SERVICIOS CONTRATADOS POR EL FPA (DETRACCIONES) 5,855.54
Ayacucho. Fuente: elaboración propia
2.
DIAGNÓSTICO.
2.1. Ubicación
Región : Ayacucho
Provincia : Cangallo Distrito : Cangallo
Comunidades : Tucsen, Llullucha
LA UBICACIÓN GEOGRÁFICA:
UTM localidad de Tucsen:
Norte : 8 494 390
Este : 587 930
Altitud : 3,200 m. s. n. m. UTM localidad de Tucsen:
Norte : 8 495 780
Este : 588 100
Altitud : 3,510 m. s. n. m.
LOCALIZACIÓN DEL PROYECTO
El proyecto se encuentra en la región sierra del Perú, en el departamento de Ayacucho, Provincia de Cangallo, Distrito de Cangallo, comunidades de Tucsen y Llullucha, para mayor visualización se muestra la ubicación del proyecto en: Mapa.
2.2. Caudales previstos del sistema de agua potable
No existe sistema de desagüe:
2.3. Descripción general del servicio de saneamiento 2.3.1. Tipo de servicio (letrinas sanitarias).
El 45% de las viviendas cuentan con letrinas (pozos ciegos), que fueron construidos por Foncodes en el año 2003, los cuales ya cumplieron el tiempo se servicio por ende se requiere renovarlos ya que estas son un peligro para los usuarios. Por otro lado el 55% de las familias realizan sus deposiciones a campo libre debido a que no cuentan con letrinas sanitarias.
2.3.2. Población total y población servida.
La población total es de 715 habitantes, que representan un total de 143 viviendas y en su totalidad requieren de letrinas sanitarias.
Ayacucho.
2.3.3. Nivel de satisfacción de la demanda.
Existen 50 viviendas que cuentan con letrinas (pozos ciegos), que representa el 45% del total de las viviendas.
2.3.4. Deficiencias del sistema.
Las 114 letrinas existentes ya cumplieron el tiempo de servicio para las que fueron proyectados por lo mismo se requieren renovarlos.
2.4. Características de la infraestructura
Las letrinas existentes en las localidades de Tucsen y Llullucha en general tienen paredes de adobe y sin techo, en algunos casos fueron renovados hace 5 años atrás por los mismos usuarios y fueron construidos sin dirección técnica, los techos son de calamina o esteras no cuentan con paredes como se muestra en la fotografía Nº II.1 Y II.2 al mismo tiempo estos son un peligro para los usuarios.
FOTO Nº I.7: LETRINAS SANITARIAS CONSTRUIDOS POR LOS PROPIOS POBLADORES
FOTO Nº I.8: LETRINAS SANITARIAS CONSTRUIDOS POR LOS PROPIOS POBLADORES Letrinas que no brindan ningún tipo de seguridad en la localidad de Tucsen
Ayacucho.
2.5. Aspectos ambientales
Considerando la envergadura del proyecto, se estima un reducido impacto ambiental.
3.
FORMULACIÓN.
3.1. Conceptualización del proyecto de infraestructura. 3.1.1. Problema específico que se quiere resolver
Actualmente la gente defeca en el campo, lo que ocasiona contaminación al medio ambiente. El proyecto pretende resolver los frecuentes casos de enfermedades gastrointestinales y parasitarias en los poblados de Tucsen y Llullucha.
3.1.2. Causas
La localidad de Llullucha y tucsen cuenta con letrinas sanitarias construidas por FONCODES ambas en el año de 2003, a la fecha las letrinas de la comunidad de Llullucha necesitan ser reubicados y renovados ya que cumplieron su tiempo de servicio, motivo por el cual son utilizadas parcialmente, sin embargo algunos pobladores construyeron otras letrinas rusticas sin tomar en cuenta las condiciones técnicas para el caso (para tal fin utilizan como materiales palos, esteras) lo cual significan un peligro para los usuarios por ser inseguros. Por otro lado solo el 15% de las familias de Tucsen cuenta con letrinas y la mayoría de ellos requieren ser reubicadas. El 85% de los pobladores cuentan con letrinas construidos con sus propios recursos y materiales de la zona, estas letrinas no cuentan con techo ni puertas y se encuentran en deficiente estado de conservación
Letrinas que no brindan ningún tipo de seguridad
en la localidad de LLlullucha
Ayacucho.
3.1.3. Objetivo del proyecto
Que la población cuente con un sistema de saneamiento adecuado (letrinas sanitarias).
3.1.4. Resultados Esperados
Construcción de 143 letrinas sanitarias. Programa de educación sanitaria.
Programa de capacitación en operación y mantenimiento.
3.1.5. Actividades
Se propone la construcción de Letrinas sanitarias el cual se efectuara de acuerdo a la siguiente distribución:
Localidad de Tucsen:
Construcción de 120 letrinas sanitarias.
Localidad de LLullucha:
Construcción de 23 letrinas sanitarias.
3.2. Descripción del Proyecto 3.2.1. Información básica
3.2.1.1. Población actual y futura a 20 años y futuras áreas de servicio.
La población actual y futura de las localidades beneficiadas se detalla en el siguiente cuadro:
CUADRO Nº II.2: POBLACIÓN FUTURA
HABITANTES POB. ACTUAL POB. FUTURA
FAM. HAB. HAB.
TUCSEN 120 600 900
LLULLUCHA 23 115 173 Fuente elaboración del equipo consultor
3.2.1.2. Caudales de evacuación.
No existe
3.2.1.3. Condiciones climáticas (Precipitación pluvial y temperatura).
El Área de Influencia está caracterizada por tener una estación seca de mayo a noviembre denominada invierno y otra estación lluviosa, entre los meses de diciembre y abril con precipitaciones pluviales promedio de 750 mm/año, la temperatura promedio anual es de 12°C y 18°C.
Ayacucho.
proyectadas, se concluye que en la zona no existe terrenos inestables que puedan causar derrumbes o procesos geodinámicas activos.
3.2.1.5. Topografía
La línea de conducción, presenta una topografía moderada con vegetación escasa, con laderas suaves con poca presencia de afloramiento rocoso y adecuado para la instalación de la tubería de la línea de conducción.
La topografía donde se ubica la población de Llullucha y Tucsen presenta laderas con pendiente moderadas, presentan tres quebradas por donde discurre el agua en época de lluvia y no presenta afloramiento rocoso.
3.3. Diseños del Proyecto en el componente de Saneamiento 3.3.1. Conceptualización de las obras proyectada.
Teniendo en cuenta que las viviendas se encuentran muy dispersas entre sí, resulta económicamente muy costoso el tener que implementar un sistema de alcantarillado; por lo que se ha optado por la construcción de letrinas sanitarias.
Se proyecta la construcción de 143 letrinas sanitarias para satisfacer 143 familias asentadas en las dos localidades una por vivienda.
Se construirá letrinas sanitarias de pozo seco ventilado con cimentación corrida, muros de adobe, con losa de concreto apoyado sobre rollizo de eucalipto de 6”, así mismo tendrá una cobertura con teja de arcilla artesanal, puerta de calamina.
3.3.2. Parámetros de diseño.
Se ha adecuado de acuerdo a las especificaciones del Ministerio de Salud.
3.4. Estrategia de Ejecución 3.4.1. Consideraciones Generales.
La ejecución de las 143 letrinas se hará por administración directa, se ha considerado el aporte de una parte de la mano de obra no calificada (excavación de hoyo), materiales de la zona, los pobladores de las localidades de Llullucha y Tucsen, presentan una organización muy tradicional, las labores comunales se desarrollan bajo faenas con participación organizada de los beneficiados por lo que el planteamiento del aporte es un compromiso aceptado bajo acuerdo de Asamblea general desde el momento de identificación del proyecto. Por estrategia se plantea el inicio de las labores en época en la que no existe interferencia con las labores agrícolas y/o festividades costumbristas locales.
Ayacucho.
3.4.2. Cronograma de Ejecución.
Se ha proyectado ejecutar en cuatro (05) meses, planteándose como fecha de inicio el 01 de octubre 2011 y su culminación el 01 de marzo del 2011.
El cronograma de ejecución Física y Financiero son congruentes y coherentes (como se muestra en el diagrama de GANTT) de tal modo que el seguimiento en la ejecución permita tomar medidas correctivas sin afectar la ejecución con incrementos presupuestal.
CUADRO Nº II.3: CRONOGRAMA DE EJECUCIÓN PARA LETRINAS
METAS Y CRONOGRAMA DE EJECUCIÓN (DIAGRAMA DE GANNT)
ITEM REFERENCIA MESES
1 2 3 4 5
LETRINAS SANITARIAS
1 LETRINAS SANITARIAS (Lllullucha)
2 LETRINAS SANITARIAS (Tucsen)
Fuente: Elaboración Propia
3.4.3. Autorizaciones y/o permisos de uso (Agua, terreno, servidumbre).
Los terrenos en las cuales se proyecta la construcción de las letrinas sanitarias son de propiedad de los beneficiarios directos por lo que todos están de acuerdo con la ejecución.
