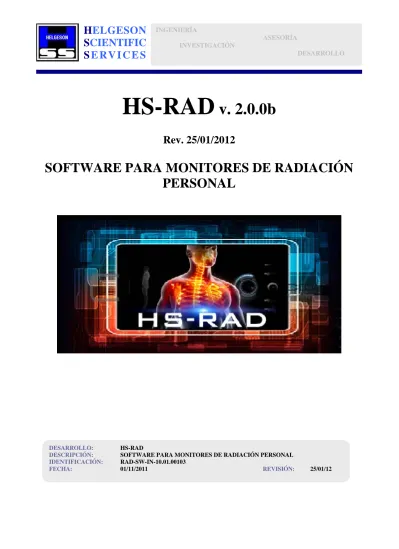

HS-RAD
v. 2.0.0b
Rev. 25/01/2012
SOFTWARE PARA MONITORES DE RADIACIÓN
PERSONAL
DESARROLLO: HS-RAD
DESCRIPCIÓN: SOFTWARE PARA MONITORES DE RADIACIÓN PERSONAL
IDENTIFICACIÓN: RAD-SW-IN-10.01.00103
REVISIÓN DEL MANUAL FECHA MOTIVO HOJAS MODIFICADAS
P R E P A R A D O R E V I S A D O A P R O B A D O
1. INTRODUCCIÓN ... 4
2. INSTALACIÓN DEL SOFTWARE ... 5
3. ASPECTOS GENERALES ... 6
3.1 CONFIGURACIÓN DE FÁBRICA... 6
3.2 DESCRIPCIÓN DEL ENTORNO ... 7
3.2.1 PANTALLA PRINCIPAL... 7
3.2.2 MENÚ... 8
3.3. AJUSTE ELECTRÓNICO DEL EQUIPO... 10
3.3.1 CURVAS DE AJUSTE ELECTRÓNICO... 10
3.3.2 MÓDULO DE AJUSTE ELECTRÓNICO ... 12
3.4 TIEMPOS ... 13 3.5 ZONAS ... 14 3.5 ZONAS ... 14 3.6 CALIBRACIÓN DE ZONAS... 15 3.6.1 PATRONES DE CALIBRACIÓN ... 15 3.6.2 CALIBRACIÓN ... 16 3.7 UMBRALES... 17 3.8 CONFIGURACIÓN DE BARRERAS ... 18 3.9 SINTETIZADOR DE VOZ ... 19 3.10 CONTROL DE ACCESO... 20 3.11 REGISTRO ... 21 3.11 REGISTRO ... 21 3.12 EXPORTACIÓN DE FICHEROS... 22
3.13 TEST DE SENSORES, BARRERAS Y LEDS... 23
3.14 VERIFICACIÓN RUTINARIA ... 24
3.15 MODOS DE OPERACIÓN... 25
4. DESCRIPCIÓN DE MÓDULOS ... 26
4.1 MÓDULO DE AJUSTE ELECTRÓNICO ... 52
1. INTRODUCCIÓN
La aplicación HS-RAD es una herramienta de gestión y control de hardware para los equipos de tipo pórtico personales HS-RAM, para la medida de contaminación radiactiva, que permite al usuario configurar los parámetros de trabajo y ajustes electrónicos, así como realizar las calibraciones necesarias para el correcto cálculo de actividad.
Incorpora un completo sistema de gestión de umbrales de alarma totalmente configurable, así como de control de barreras de paso, y un sistema sintetizador de voz que permite la personalización de los mensajes hablados dirigidos al personal.
El software permite además, la configuración del equipo en tres modalidades: paso libre, contaje simple y contaje doble.
Por último, la aplicación incorpora un sistema de registro de eventos complementado por un control de acceso de usuarios.
El objeto de este manual, es describir el entorno y funcionamiento de los distintos módulos de la herramienta HS-RAD, así como transmitir los conocimientos necesarios para configurar el equipo y poder realizar los procesos de verificación y calibración asociados para mantener el equipo perfectamente operativo durante su periodo de uso.
2. INSTALACIÓN DEL SOFTWARE
Insertar el CD/USB de instalación y lanzar la aplicación de instalación "SETUP.EXE". Se iniciará el asistente que guiará al usuario paso a paso a lo largo de proceso de instalación.
El primer paso será especificar la ruta de instalación de HS-RAD. Por defecto, la ruta está establecida en "c:\archivos de programa\HSRAD".
A continuación el asistente solicitará el nombre de la carpeta que se creará en el menú de inicio de Windows. Por defecto, la carpeta se llama HSRAD.
Por último dará opción de crear un icono de acceso directo en el Escritorio.
Una vez establecidos los parámetros a través del asistente, el programa dará la opción de comenzar el proceso de instalación.
Al pulsar el botón "Instalar" el asistente hará el copiado de archivos y registro de componentes.
3. ASPECTOS GENERALES
El objetivo de este capítulo es mostrar los elementos fundamentales necesarios para la puesta en marcha del equipo y su manejo. En capítulos posteriores se describirán detalladamente cada uno de estos elementos.
3.1 CONFIGURACIÓN DE FÁBRICA
Al iniciar la aplicación por primera vez, la aplicación estará configurada con los parámetros de fábrica originales. Esto es, el equipo en modo "PASO LIBRE" y una configuración de 8 zonas (una por cada detector). Cada zona estará ajustada electrónicamente para obtener una eficiencia aproximada de un 30% en la región energética del isótopo Co-60.
No estará definido ningún umbral de alarma y no habrá ninguna plantilla de control de barreras activa.
3.2 DESCRIPCIÓN DEL ENTORNO
3.2.1 PANTALLA PRINCIPALLa pantalla principal está dividida en un conjunto de bloques en los que se muestran distintos tipos de información.
Versión, última verificación y fecha y hora Modo de operación actual
Área de notificaciones
Indicadores luminosos de operación y sensores. Indicador circular de medida de tiempo
Gráfica de barras de valor de cuentas por área
Valor medio de cuentas de todas las áreas. Valor menor y valor mayor.
Gráfica historial de medidas
Barra de acceso a desbloqueo del equipo y menús Representación gráfica del estado del equipo
Indicadores de bloqueo de la aplicación por hardware
En el área de representación gráfica del estado del equipo se indica, en las barras exteriores, la información de cuentas de fondo vigentes. Estas barras cambiarán de color verde a rojo si se superan los umbrales definidos por el usuario durante el proceso de toma de fondo.
En la parte interior, de color azul, se representan los ocho detectores que posee el equipo. Si durante el proceso de contaje simple o doble se supera algún umbral de alarma definido por el usuario, el color de los detectores correspondientes a la zona cambiarán a rojo.
