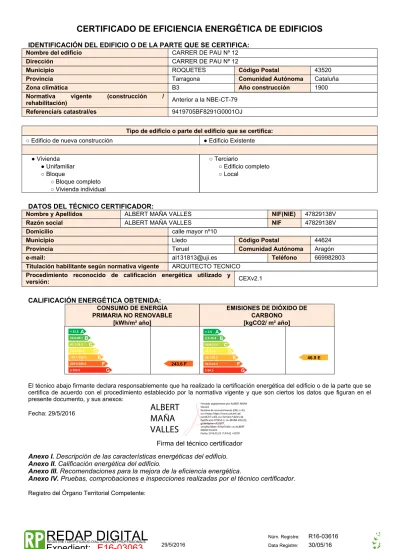

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio CARRER DE PAU Nº 12

Dirección CARRER DE PAU Nº 12

Municipio ROQUETES Código Postal 43520

Provincia Tarragona Comunidad Autónoma Cataluña

Zona climática B3 Año construcción 1900

Normativa vigente (construcción /

rehabilitación) Anterior a la NBE-CT-79

Referencia/s catastral/es 9419705BF8291G0001OJ

Tipo de edificio o parte del edificio que se certifica:

○ Edificio de nueva construcción ● Edificio Existente

● Vivienda ○ Terciario

● Unifamiliar ○ Edificio completo

○ Bloque ○ Local

○ Bloque completo ○ Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos ALBERT MAÑA VALLES NIF(NIE) 47829138V

Razón social ALBERT MAÑA VALLES NIF 47829138V

Domicilio calle mayor nº10

Municipio Lledo Código Postal 44624

Provincia Teruel Comunidad Autónoma Aragón

e-mail: [email protected] Teléfono 669982803

Titulación habilitante según normativa vigente ARQUITECTO TECNICO

Procedimiento reconocido de calificación energética utilizado y

versión: CEXv2.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 E 122.1-229.6 243.6 F F 229.6-268.6 G ≥ 268.6 A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 46.9 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3

El técnico abajo firmante declara responsablemente que ha realizado la certificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 29/5/2016

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio.

Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

ALBERT

MAÑA

VALLES

Firmado digitalmente por ALBERT MAÑA VALLES

Nombre de reconocimiento (DN): c=ES, ou=Vegeu https://www.catcert.cat/ veridCAT (c)03, ou=Serveis Publics de Certificacio CPIXSA-2, sn=MAÑA VALLES, givenName=ALBERT, serialNumber=47829138V, cn=ALBERT MAÑA VALLES

Fecha: 2016.05.29 17:49:42 +02'00'

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 52.62

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA

Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

Muro de fachada

_Fachada

_19.88

_2.38

_{Por defecto}

Medianería

_Fachada

_72.2

_0.00

_19.331

Suelo con terreno

_Suelo

_52.62

_1.00

_{Por defecto}

Partición vertical

_{Partición Interior}

_8.13

_2.25

_{Por defecto}

Partición superior

_{Partición Interior}

_52.62

_1.70

_{Por defecto}

Huecos y lucernarios

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de

Transmitancia

Modo de obtención. Factor solar

PUERTA

_Hueco

_4.54

_2.20

_0.05

_Estimado

_Estimado

3. INSTALACIONES TÉRMICAS

Generadores de calefacción

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

TOTALES

Calefacción

Generadores de refrigeración

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

TOTALES

Refrigeración

Instalaciones de Agua Caliente Sanitaria

Demanda diario de ACS a 60° (litros/día)

56.0

Nombre Tipo _{nominal [kW]}Potencia _{Estacional[%]}Rendimiento _EnergíaTipo de _obtenciónModo de

Equipo ACS

_{Efecto Joule}

100.0

Electricidad

_Estimado

TOTALES

ACS

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática B3 Uso Residencial

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN EMISIONES

INDICADOR GLOBAL INDICADORES PARCIALES

A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 46.9 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3 CALEFACCIÓN ACS

Emisiones

calefacción

[kgCO2/m² año]

E

Emisiones ACS

[kgCO2/m² año]

_G 28.14 16.88 REFRIGERACIÓN ILUMINACIÓN

Emisiones globales [kgCO2/m² año]¹

Emisiones

refrigeración

[kgCO2/m² año]

A

Emisiones

iluminación

[kgCO2/m² año]

-1.88

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

kgCO2/m² año kgCO2/año

Emisiones CO2 por consumo eléctrico

18.75

986.75

Emisiones CO2 por otros combustibles

28.14

1480.59

2. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO EN CONSUMO DE ENERGÍA PRIMARIA NO RENOVABLE

Por energía primaria no renovable se entiende la energía consumida por el edificio procedente de fuentes no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 E 122.1-229.6 243.6 F F 229.6-268.6 G ≥ 268.6 CALEFACCIÓN ACS

Energía primaria

calefacción

[kWh/m²año]

E

Energía primaria

ACS

[kWh/m² año]

G 132.87 99.63 REFRIGERACIÓN ILUMINACIÓN

Consumo global de energía primaria no renovable

[kWh/m² año]¹

Energía primaria

refrigeración

[kWh/m² año]

B

Energía primaria

iluminación

[kWh/m²año]

-11.07

-3. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 9.7 B 9.7-18.4 A < 10.0 11.3 B B 10.0-14.3

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

INSTALACION CALENTADOR GLP

CALIFICACIÓN ENERGÉTICA GLOBAL

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 175.2 E E 122.1-229.6 F 229.6-268.6 G ≥ 268.6 A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 36.6 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 9.7 B 9.7-18.4 C 18.4-31.1 D 31.1-49.9 E 49.9-83.6 102.7 F F 83.6-102.8 G ≥ 102.8 A < 10.0 11.3 B B 10.0-14.3 C 14.3-20.4 D 20.4-29.7 E 29.7-36.7 F 36.7-45.1 G ≥ 45.1

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 111.66 0.0 % 5.67 0.0 % 25.99 49.0 % - - % 143.31 14.9 % Consumo Energía primaria no renovable [kWh/m² año] 132.87 _E 0.0 % 11.07 _B 0.0 % 31.21 _G 68.7 % _{- -} - % 175.15 _E 28.1 % Emisiones de CO2 [kgCO2/m² año] 28.14 E 0.0 % 1.88 A 0.0 % 6.60 F 60.9 % - - - % 36.61 E 21.9 % Demanda [kWh/m² año] 102.72 _F 0.0 % 11.33 _B 0.0 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

1500.0 €

Otros datos de interés

ADICION DE AISLANTE TERMICO EN LA FACHADA POR EL EXTERIOR CALIFICACIÓN ENERGÉTICA GLOBAL

CONSUMO DE ENERGÍA EMISIONES DE DIÓXIDO DE

PRIMARIA NO RENOVABLE CARBONO

[kWh/m² año] [kgCO2/ m² año]

A < 23.8 B 23.8-45.1 C 45.1-76.2 D 76.2-122.1 219.0 E E 122.1-229.6 F 229.6-268.6 G ≥ 268.6 A < 5.5 B 5.5-10.4 C 10.4-17.5 D 17.5-28.1 41.9 E E 28.1-54.9 F 54.9-64.3 G ≥ 64.3

CALIFICACIONES ENERGÉTICAS PARCIALES DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

A < 9.7 B 9.7-18.4 C 18.4-31.1 D 31.1-49.9 E 49.9-83.6 87.3 F F 83.6-102.8 G ≥ 102.8 6.5 A A < 10.0 B 10.0-14.3 C 14.3-20.4 D 20.4-29.7 E 29.7-36.7 F 36.7-45.1 G ≥ 45.1

ANÁLISIS TÉCNICO

Indicador

Calefacción Refrigeración ACS Iluminación Total

Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Valor ahorro respecto a la situación original Consumo Energía final

[kWh/m² año] 94.90 15.0 % 3.27 42.3 % 50.99 0.0 % - - % 149.16 11.4 % Consumo Energía primaria no renovable [kWh/m² año] 112.94 _E 15.0 % 6.39 _A 42.3 % 99.63 _G 0.0 % _{- -} - % 218.96 _E 10.1 % Emisiones de CO2 [kgCO2/m² año] 23.92 E 15.0 % 1.08 A 42.3 % 16.88 G 0.0 % - - - % 41.88 E 10.7 % Demanda [kWh/m² año] 87.31 _F 15.0 % 6.54 _A 42.3 %

Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE LA MEDIDA DE MEJORA

Características de la medida (modelo de equipos, materiales, parámetros característicos ) Coste estimado de la medida

9000.0 €

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL

TÉCNICO CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

Fecha de realización de la visita del técnico certificador

29/5/2016

COMENTARIOS DEL TÉCNICO CERTIFICADOR

S' HAN REALITZAT LES SEGÜENTS INSPECCIONS AL EDIFICI:

- Inspecció dels diversos sistemes d' instal·lació de l' edifici.

- Estudi de l' envolvent tèrmica ( medicions, materials, aillaments i sistemes constructius )

- Comprovació de l' estat dels forats ( carpinteria, vidres i sistemes de protecció solar i estanqueitat )

- Anàlisi dels diversos ponts tèrmics ( caixa de persiana, carpinteria i diversos encontres d' elements constructius ) - Estudi d' orientació i ombres de l' edifici

DOCUMENTACION ADJUNTA

DOCUMENTACIÓ ADJUNTA:

Dades generals de l' immoble, dades dels equips d' instal·lació existents, paquets de mesures de millora i referència cadastral.
