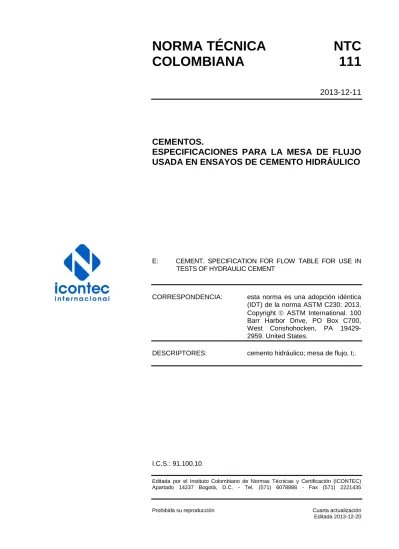

NORMA TÉCNICA
NTC
COLOMBIANA
111
2013-12-11
CEMENTOS.
ESPECIFICACIONES PARA LA MESA DE FLUJO
USADA EN ENSAYOS DE CEMENTO HIDRÁULICO
E: CEMENT. SPECIFICATION FOR FLOW TABLE FOR USE IN TESTS OF HYDRAULIC CEMENT
CORRESPONDENCIA: esta norma es una adopción idéntica (IDT) de la norma ASTM C230: 2013. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: cemento hidráulico; mesa de flujo, t;.
I.C.S.: 91.100.10
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Cuarta actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 111 (Cuarta actualización) fue ratificada por el Consejo Directivo de 2013-12-11.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 099 Cemento a cargo de la STN: ASOCRETO. ASOCRETO
CEMENTOS ARGOS
CEMENTOS DEL ORIENTE CEMENTOS SAN MARCOS CEMENTOS TEQUENDAMA CEMEX COLOMBIA
ETERNIT COLOMBIA S.A. HOLCIM COLOMBIA MERT S.A.S
SYMTEK S.A. TOXEMENT
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
AMERICAN PIPE AND CONSTRUCTION INTERNATIONAL
ANDERCOL S.A. ASOGRAVAS
BASF QUIMICA COLOMBIANA S.A. CÁLCULO Y CONSTRUCCIONES S.A. CAMACOL
CÁMARA COLOMBIANA DE LA INFRAESTRUCTURA
CANO JIMENEZ ESTUDIOS S.A.
CENTRO NACIONAL DE PRODUCCIÓN MÁS LIMPIA
CONALVIAS
CONCRELAB LTDA.
CONCRETERA TREMIX S.A.S. CONCRETODO S.A.S.
CONSTRUCCIONES ALBERTO RESTREPO
CONSTRUCTORA CONCONCRETO S.A. CONSTRUCTORA MEJOR VIVIR
CORONA
DEGUSSA COLOMBIA S.A. EMPRESA DE ACUEDUCTO Y
ALCANTARILLADO DE BOGOTÁ -E.A.A.B- ECOPETROL S.A.
ESCUELA COLOMBIANA DE INGENIERÍA FAMIC S.A.
FLEXA DE COLOMBIA S.A. GRAVILLERA ALBANIA S.A. GRUPO ODINSA
HDD CONSTRUCCIONES LTDA. INDUSTRIAS DIQUE LTDA.
INSTITUTO DE DESARROLLO URBANO -IDU-
JARAMILLO MORA S.A.
LABORATORIOS CONTECON URBAR S.A. MANTS LTDA.
MANUFACTURAS DE CEMENTO S.A. MINISTERIO DE AMBIENTE Y
DESARROLLO SOSTENIBLE MURCIA MURCIA S.A.
PARAMETRO S.A.S. PEGOMAX S.A. POSTEC S.A.
PROYECTISTAS CIVILES ASOCIADOS
PROYECTOS ANCORA HABITAT LTDA. SANCHEZ GOMEZ Y CIA LTDA.
SIKA DE COLOMBIA S.A. SOCIEDAD COLOMBIANA DE INGENIEROS
TOP SUELOS INGENIERÍA LTDA TUBOX S.A.
UNIVERSIDAD DE AMÉRICA UNIVERSIDAD DE LOS ANDES UNIVERSIDAD JAVERIANA
UNIVERSIDAD NACIONAL DE COLOMBIA UNIVERSIDAD SANTO TOMAS
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 111 (Cuarta actualización)
RESUMEN
CONTENIDO
Página
1. OBJETO ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. MESA DE FLUJO Y SOPORTE ... 2
4. MONTAJE DE LA MESA DE FLUJO... 3
5. LUBRICACIÓN DE LA MESA DE FLUJO ... 3
6. MOLDE Y CALIBRADOR ... 3
DOCUMENTO DE REFERENCIA ... 8
NORMA TÉCNICA COLOMBIANA
NTC 111 (Cuarta actualización)
RESUMEN
1 de 8
CEMENTOS
ESPECIFICACIONES PARA LA MESA DE FLUJO USADA EN ENSAYOS DE CEMENTO HIDRÁULICO
1. OBJETO
1.1 Esta norma especifica los requisitos que debe tener la mesa de flujo y aparatos accesorios (véase la Nota1) usados en la realización del ensayo de fluidez para consistencia de morteros en ensayos de cementos hidráulicos.
NOTA 1 Para ayudar a clarificar el diseño de la mesa de flujo y sus accesorios, se anexa a manera de información el esquema de la Figura 1.
1.2 Los valores de esta norma están expresados de acuerdo con el Sistema Internacional de Unidades. Véase la norma NTC-ISO 80000-1, los valores entre paréntesis se dan independientemente respecto a los del SI y se dan de manera informativa. La combinación de valores de los dos sistemas puede resultar en incumplimientos de la norma. Se permite usar un calibrador y molde en lb - pulgada con una mesa de flujo con medidas en SI o viceversa. No se permite combinar moldes en SI con un calibrador lb - pulgada o viceversa.
1.3 Esta norma no pretende señalar todos los problemas de seguridad asociados con su uso. Es responsabilidad del usuario establecer las prácticas de seguridad y salud y determinar la aplicabilidad de las limitaciones reglamentarias. Las mezclas frescas de cemento hidráulico son cáusticas y pueden causar irritaciones en la piel y tejidos, debido a exposición prolongada. Se recomienda el uso de guantes, traje de protección y protección visual. En cualquier caso de exposición, lavar la parte afectada con abundante agua limpia y consultar siempre con asistencia médica idónea.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NORMA TÉCNICA COLOMBIANA
NTC 111 (Cuarta actualización)
RESUMEN
2
3. MESA DE FLUJO Y SOPORTE3.1 El aparato debe constar de un soporte de hierro fundido integralmente y una plataforma circular rígida de 255 ± 2,5 mm de diámetro, con un eje roscado unido perpendicularmente a la mesa. La plataforma con el eje rígidamente unido a ella debe montarse en el soporte de tal forma que pueda bajar y subir verticalmente a través de una altura de 12,7 ± 0,13 mm para mesas nuevas y 12,7 ± 0,38 mm para mesas en uso, por medio de una leva giratoria.
