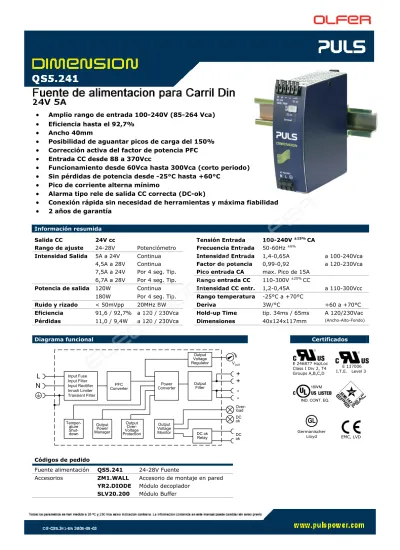

Amplio rango de entrada 100-240V (85-264 Vca)
•
Eficiencia hasta el 92,7%
•
Ancho 40mm
•
Posibilidad de aguantar picos de carga del 150%
•
Corrección activa del factor de potencia PFC
•
Entrada CC desde 88 a 370Vcc
•
Funcionamiento desde 60Vca hasta 300Vca (corto periodo)
•
Sin pérdidas de potencia desde -25°C hasta +60°C
•
Pico de corriente alterna mínimo
•
Alarma tipo rele de salida CC correcta (DC-ok)
•
Conexión rápida sin necesidad de herramientas y máxima fiabilidad
•
2 años de garantía
Información resumida
Salida CC 24V cc Tensión Entrada 100-240V ±15% CA
Rango de ajuste 24-28V Potenciómetro Frecuencia Entrada 50-60Hz ±6%
Intensidad Salida 5A a 24V Continua Intensidad Entrada 1,4-0,65A a 100-240Vca
4,5A a 28V Continua Factor de potencia 0,99-0,92 a 120-230Vca
7,5A a 24V Por 4 seg. Tip. Pico entrada CA max. Pico de 15A
6,7A a 28V Por 4 seg. Tip. Rango entrada CC 110-300V ±20% CC
Potencia de salida 120W Continua Intensidad CC entr. 1,2-0,45A a 110-300Vcc
180W Por 4 seg. Tip. Rango temperatura -25°C a +70°C
Ruido y rizado < 50mVpp 20MHz BW Deriva 3W/°C +60 a +70°C
Eficiencia 91,6 / 92,7% a 120 / 230Vca Hold-up Time tip. 34ms / 65ms A 120/230Vac
Pérdidas 11,0 / 9,4W a 120 / 230Vca Dimensiones 40x124x117mm (Ancho-Alto-Fondo)
Diagrama funcional Certificados
E 246877 HazLoc Class I Div 2, T4 Groups A,B,C,D E 137006 I.T.E. Level 3
IND. CONT. EQ. 18WM
+
+
-VOUT DC ok Output Over-Voltage Protection PFC Converter Input Fuse Input Filter Input Rectifier Inrush Limiter Transient Filter Output Voltage Regulator PowerConverter OutputFilter
DC ok Relay Output Voltage Monitor Output Power Manager Temper-ature Shut-down Over-load DC ok
L
N
GL
Germanischer Lloyd EMC, LVD Códigos de pedidoFuente alimentación QS5.241 24-28V Fuente
Accesorios ZM1.WALL Accesorio de montaje en pared
YR2.DIODE Módulo decoplador
Entrada CA
Entrada CA nom. 100-240V -15%/+10% CA Líneas TN-, TT-, IT
Rango entrada CA 85-264Vca Continuo
60-85Vca < 200ms
264-300Vca < 500ms
Frecuencia entrada nom. 50 – 60Hz ±6%
Tensión encendido tip. 82Vca
Tensión apagado tip. 78Vca
100V CA 120V CA 230V CA
Intensidad Entrada nom. 1,4A 1,15A 0,65A a 24V, 5A
Factor Potencia tip. 0,99 0,99 0,91 a 24V, 5A
Pico corriente max. 15Apico 15Apico 15Apico -25°C a +70°C
Energía de pico max. 1A2s 1A2s 1A2s -25°C a +70°C
Retardo de pico tip. 0ms 0ms 0ms
Retardo encendido tip. 120ms 110ms 85ms
Tiempo subida tip. 18ms 18ms 18ms 24V, 5 A, 0mF
Tiempo subida tip. 38ms 38ms 38ms 24V, 5 A, 5mF
Pico tensión salida max. 100mV 100mV 100mV Comportamiento en el arranque
AC
DC
Start-up delay TimeRise Overs
hoo t - 5% Rango de entrada CA Tur n-o n Sh ut-dow n 85V specified range 264 to 300V allowed for 500ms VIN POUT 60V 300Vac 60 to 85V specified up to 200ms 264V
Intensidad entrada vs salida
0,0A 0,2A 0,4A 0,6A 0,8A 1,0A 1,2A 1,4A
1,0A 1,5A 2,0A 2,5A 3,0A 3,5A 4,0A 4,5A 5,0A
Factor de potencia frente a intensidad de salida 0,75 0,80 0,85 0,90 0,95 1,00 1,05
1,0A 1,5A 2,0A 2,5A 3,0A 3,5A 4,0A 4,5A 5,0A
Intensidad de entrada 5A/DIV Tensión de entrada 500V/DIV Pico de corriente
Medición típica medida a 230Vca, 24V, 5A, 25°C 40ms/DIV > > 100Vac 120Vac 230Vac 230Vac 120Vac 100Vac Output Current Output Current Input Current typ. PF
ELECTRONICA OLFER
Salida
Tensión de salida 24Vcc
Rango de ajuste 24-28V Garantizado
Ajuste de fábrica 24,1V ±0,2% A plena carga y en frío
Regulación de línea max. ±10mV Vin min. A Vin max.
Regulación de carga max. ±100mV 0A Æ 5A Æ 0A
Ruido y rizado max. 50mVpp Ancho banda CC 20MHz
Capacitancia de salida nom. 3 820µF Incluida internamente
Protección contra tensiones de retorno max. 35Vcc
Cargas capacitivas Ilimitada
Cargas inductivas Ilimitada
Las fuentes se han diseñado para aguantar picos de carga durante un periodo corto sin dañarse ni apagarse. La duración del periodo está controlada mediante un controlador de potencia.
Funcionamiento continuo:
Intensidad de salida nom. 5 A a 24V
Intensidad de salida nom. 4,5 A a 28V
Potencia de salida nom. 120W 24V, continuo
Intensidad de cortocircuito min. 4,5A
Intensidad de cortocircuito max. 7A
Potencia de pico (BonusPower®):
Intensidad de salida nom. 7,5A a 24V
Intensidad de salida nom. 6,7A a 28V
Potencia de salida nom. 180W 24V, corto tiempo
Intensidad de cortocircuito min. 9A
Intensidad de cortocircuito max. 13A
Tiempo de Bonus tip. 4s a 7,5A Duración hasta que la tensión de salida empieza a reducirse. Característica de salida
Tensión de salida frente a intensidad
0V 4V 8V 12V 16V 20V 24V 28V 0A 2A 4A 6A 8A 10A 12A Tiempo de bonus
Capacidad de pico de potencia en un periodo corto 0s 1s 2s 3s 4s 5s 6s 7s 8s 9s 10s 110% 120% 130% 140% 150% 160%
El BonusPower® está disponible tan pronto como se enciende la fuente
de alimentación. AC VOUT POUT 100% t t Bonus Power
El
BonusPower® está disponibleinmediatamente después de un cortocircuito de salida VOUT POUT 100% t t Bonus Power Short of Output max. min. continuous short term
ELECTRONICA OLFER
Cargas dinámicas repetitivas
Se puede trabajar con cargas dinámicas.
Definiciones:
P0 Carga base (W)
PPEAK Carga pico (más del 100%)
T0 Duración entre pulso (s)
TPEAK Duración del pulso (s)
Ciclo trabajo = TPEAK / (TPEAK + T0) t
100% PPEAK 0% TPEAK P0 T0 POUT max. 150% t
Capacidad de picos de carga:
- La carga de pico debe ser menor que el 150% de la potencia nominal. - La duración del pico de potencia debe ser menor que el tiempo permitido para
el Bonus Power. Véase el gráfico de la página anterior.
- El ciclo de trabajo debe ser menor que el “Máximo ciclo de trabajo”.
- La media (R.M.S.) de la intensidad de salida debe ser menor que la intensidad nominal (100% de carga). Si la intensidad RMS es mayor la fuente se apagará por exceso de temperatura.
Ejemplos de compatibilidad de picos de carga: PPEAK P0 TPEAK T0 180W 120W 1s >25s 180W 0W 1s >1.3s 180W 60W 0.1s >0.16s 180W 60W 1s >1.6s
Máximo ciclo de trabajo
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% 100% 110% 120% 130% 140% 150% 180W 60W 3s >4.9s
Deriva por baja tensión de entrada Si la fuente de alimentación se utiliza con una tensión de entrada muy baja y con una alta temperatura ambiente se debe reducir la potencia máxima de salida.
Este requisito solo se aplica si la fuente tiene picos de carga. Si no se reduce la potencia en el caso indicado la fuente se apagará por exceso de temperatura. V IN 5A 4A I OU T (A ve rage)
85Vac 100Vac 120Vac
3A 2A 264Vac 1A Ta < 60°C Ta < 45°C
Funcionamiento en Paralelo
La fuente de alimentación se puede paralelizar para aumentar la potencia de salida o para crear sistemas redundantes.
Instrucciones:
- Para paralelizar utilice fuentes de la misma familia.
- Utilice cables de conexión del mismo calibre y longitud.
- Ajuste las tensiones de salida de todas las fuentes al mismo valor.
- Solo se necesitan fusibles cuando se conecta más de tres fuentes en paralelo. - Compruebe la suma total de las corrientes de fuga. Power Supply A Power Supply B -AC DC + -AC DC + Load + -Fuse *) Fuse *) P0 =100% Ciclo trabajo P0 =10% P0 =50% P0 =75% PPEAK
ELECTRONICA OLFER
Funcionamiento en serie
La fuente de alimentación se puede poner en serie para incrementar la tensión de salida.
Instrucciones:
- Se pueden conectar en serie todas las fuentes necesarias siempre que la tensión total no supere los 150 Vcc.
- Para la conexión en serie utilice solo el mismo modelo de fuente.
- Es necesario conectar a tierra cuando la tensión supere los 60 Vcc.
- Proteja la unidad de tensiones de retorno (por ejemplo deceleración de motores o baterías).
- Compruebe la corriente total de fuga
Load Power Supply A Power Supply B + -AC DC + -AC DC + -Earth *)
Hold-up Time o Tiempo de Mantenimiento de la salida CC sin tensión de entrada CA
100Vca 120Vca 230Vca
Hold-up Time tip. 34ms 34ms 65ms a 24V, 5A
Hold-up Time tip. 66ms 66ms 127ms a 24V, 2,5A
Comportamiento de apagado - 5%
DC
AC
Hold-up Time Zero TransitionHold-up time frente a tensión de entrada
10ms 20ms 30ms 40ms 50ms 60ms 70ms 80ms 90ms 100ms
85Vac 120Vac 155Vac 190Vac 225Vac
Entrada CC
Además de una alimentación CA la fuente también admite una alimentación CC
Entrada CC nom. 110-300V ±20% CC
Rango entrada CC nom. 88-360Vcc Continuo
Intensidad de
entrada CC tip. 1,2A a 110Vcc 0,45A a 300Vcc 24V, 5 A
Tensión encendido tip. 80Vcc Valor estable
Tensión de
apagado tip. 76Vcc Valor estable
Instrucciones alimentación CC: Utilice una batería o una fuente similar de CC.
Conecte el polo + a L y el polo – a N.
Conecte el terminal de tierra a un cable a tierra o a la tierra de la máquina.
Si el polo – de la batería no está puesto a tierra utilice un fusible adecuado para proteger el Terminal N. Fuse + -Load + -DC L N PE AC + -24V,5A min. 24V,5A typ. 24V,2.5A min. 24V,2.5A typ.
ELECTRONICA OLFER
Funcionamiento a Dos fases
Instrucciones para funcionar a dos fases: La tensión de alimentación
debe ser menor de 240V+10%. Utilice un fusible o contactor para proteger el Terminal N. El fusible o contactar adecuado esta indicado en la sección de “Protecciones”. 24 0V +1 0% max . Fuse DC L N PE N L2 Center Tap L1 L3
ELECTRONICA OLFER
Luces indicadores
Además del relé de salida CC correcta la fuente está equipada con un LED verde indicador de salida CC
correcta y un LED rojo indicador de sobrecarga.
LED CC-ok LED de
Sobrecarga Rele CC-ok
Color Verde Rojo
Funcionamiento normal ON OFF Cerrado
Funcionamiento en
BonusPower® ON OFF Cerrado
Sobrecarga (VOUT < 90%) OFF ON Abierto
Cortocircuito (VOUT = 0) OFF ON Abierto
Apagado por temperatura OFF ON Abierto
Sin alimentación OFF OFF Abierto
Rele de contacto de salida CC correcta o DC-ok
Este rele controla la tensión de salida generada por la fuente de alimentación, y es independiente de las
tensiones de retorno de cualquier unidad conectada en paralelo.
Contacto cerrado Tan pronto como la tensión de salida alcanza el valor ajustado. Contacto abierto Tan pronto como la tensión de salida baja más de un 10%. En caso de un corte pequeño la señal durará como mínimo
250 ms. Corte menores de 1ms serán ignorados. Contacto se
vuelve a cerrar Cuando la tensión de salida supera el 90% del valor ajustado
Valores 60Vcc 0,3A, 30Vcc 1A, 30Vca 0,5A, carga resistiva
250ms 90% VADJ VADJ closed open > 1ms < 1ms 10% open closed VOUT Nota:
Esta característica necesita que la tensión de salida llegue al valor nominal (ajustado) después de encenderse para funcionar según las especificaciones. Si no se puede llegar a este nivel el indicador LED de sobrecarga lucirá y el rele estará abierto. La señal de sobrecarga desaparecerá tan pronto como se llegue a la tensión ajustada. Esto es importante especialmente cuando la carga sea una batería o las fuentes estén en paralelo o si se utiliza para una aplicación redundante N+1.
Eficiencia y pérdidas
100Vca 120Vca 230Vca
Eficiencia tip. 90,5% 91,6% 92,7% a 24V, 5A
Pérdidas tip. 12,6W 11,0W 9,4W a 24V, 5A
Pérdidas tip. 3,7W 3,8W 4,3W a 24V, 0A
Eficiencia vs Intensidad de salida 24V 86% 87% 88% 89% 90% 91% 92% 93% 1A 2A 3A 4A 5A 100 Vac 120 Vac 230 Vac
Pérdidas vs Intensidad de salida 24V 4W 5W 6W 7W 8W 9W 10W 11W 12W 0A 1A 2A 3A 4A 5A 100 Vac 120 Vac 230 Vac
Eficiencia vs tensión de entrada 24V, 5A 88% 89% 90% 91% 92% 93% 94%
85Vac 120Vac 155Vac 190Vac 225Vac 260Vac
Pérdidas vs tensión de entrada 24V, 5A 0W 2W 4W 6W 8W 10W 12W 14W 16W
85Vac 120Vac 155Vac 190Vac 225Vac 260Vac
Fiabilidad
100Vca 120Vca 230Vca
Vida esperada 63 000h 70 000h 89 000h 24V, 5A, 40°C
Vida esperada 112 000h 116 000h 116 000h 24V, 2.5A, 40°C
Vida esperada >15años >15años >15 años 24V, 5A, 25°C
La vida esperada está indicada en horas de funcionamiento. La vida esperada está calculada según las especificaciones de los fabricantes de condensadores. El modelo predictivo permite un cálculo de vida de hasta 15 años (tiempo absoluto) a partir de la fecha de envío.
MTBF SN 29500, IEC 61709 787 000h 812 000h 831 000h 24V, 5A, 40°C
MTBF SN 29500, IEC 61709 1374000h 1409000h 1338000h 24V, 5A, 25°C
MTBF MIL HDBK 217F GF40 90 500h 91 000h 93 000h 24V, 5A, 40°C
MTBF MIL HDBK 217F GF25 120 000h 121 000h 124 000h 24V, 5A, 25°C
Ambiente
Temperatura de trabajo -25°C to +70°C Reducción potencia > 60°C
Deriva de salida 3W/°C 60-70°C
Temperatura
almacenamiento -40 to +85°C Almacén, transporte.
Humedad 5 al 95% H.R. Condensación no permitida
Vibración senoidal 2-17,8Hz ±1,6mm; 17,8-500Hz 2g IEC 60068-2-6
Vibración aleatoria 0,5m2(s3) IEC 60068-2-64
SOC 15g 6ms, 10g 11ms IEC 60068-2-27
Intensidad de salida permitida frente a temperatura ambiente 24V 0,0A 1,0A 2,0A 3,0A 4,0A 5,0A 6,0A 7,0A 8,0A -40°C -20°C 0°C 20°C 40°C 60°C 80°C
La temperatura ambiente es la medida a 2 cm por debajo de la fuente.
La fuente no emite ninguna silicona y es adecuada para utilización en tiendas de pintura.
Conectores y cableado
Tipo Conectores rápidos sin tornillo bi-estables. Se suministra en posición abierta
Entrada Salida, Rele CC-ok
Cable duro 0,5-6mm2 0,3-4mm2
Cable flexible 0,5-4mm2 0,3-2,5mm2
AWG 20-10AWG 28-12AWG
Longitud de las puntas 10mm / 0,4inch 6mm / 0,25inch
Ferrules Permitido pero no necesario
Fuerza para sacar
cables 10AWG:80N, 12AWG:60N, 14AWG:50N, 16AWG:40N (UL486E)
Utilice cables de cobre adecuados diseñados para una temperatura de trabajo de de 60°C (para temperaturas ambiente hasta 45°C) y de 75°C (para temperaturas ambiente hasta 60°C) como mínimo. Siga las normas de instalación locales. Asegúrese que todos los hilos del cable entran dentro del conector. Se pueden utilizar dos cables flexibles del mismo calibre en un conector (excepto el conector PE). No utilice la fuente sin conectar la toma de tierra.
1. Inserte el cable 2. Accione la palanca
continuous for typ. 4s
Protecciones
Salida Protegida electrónicamente. Protegida contra sobrecarga, sin carga, cortocircuito. Protección contra sobre tensión
de salida tip. 32Vcc max. 36Vcc
En caso de un defecto en el bucle de retroalimentación interna, un segundo circuito redundante limita la tensión de salida. La salida se apaga en intenta reiniciarse de manera automática.
Tensión de salida < 30Vcc Al final del giro horario del potenciómetro
Grado de protección IP 20 EN/IEC 60529
Clase de protección I Conexión a tierra necesaria
Grado de polución 2 EN 50178, no conducida
Protección general > 3,5mm e.j. arandelas, tornillos, partes pequeñas
Exceso temperatura Si Apagado de la salida con rearme automático
Categoría sobre tensiones III EN 50178
Transitorios de entrada MOV (Varistor de óxido metálico) y filtro contra transitorios activo.
Fusible Interno de entrada T3.15A Para protección del equipo, no obligatorio
Protección externa La unidad ha sido probada y certificada para ramales de hasta 20 A. Las protecciones
externas solo son obligatorias cuando el ramal tenga una intensidad mayor.
El valor mínimo del contactor o fusible externo tiene que ser de 6A (característica B) o 4A (característica C) para evitar un funcionamiento incorrecto.
Seguridad
Separación de la salida SELV IEC/EN 60950-1
PELV EN 60204-1, EN 50178, IEC 60364-4-41
Resistencia de aislamiento > 5MOhm Entrada a salida, 500Vdc
Resistencia PE < 0,1Ohm Entre la caja y el Terminal a tierra
Corriente de contacto (fuga) < 0,18mA 100Vca, 50Hz, TN
< 0,25mA 120Vca, 60Hz, TN
< 0,4mA 230Vca, 50Hz, TN
Referencia de salida La tensión de salida es flotante y no tiene conexión ohmica a tierra. Conexión a tierra de la salida
La tensión de salida se puede conectar a tierra.
Recomendamos conectar el polo negativo si alimenta a varias cargas. Fuerza dieléctrica A D C B B N L Input DC-ok Earth Output -+
A B
C
D
Test tipo 60s 2500Vca 3000Vca 500Vca 500Vca
Test de fábrica 5s 2500Vca 2500Vca 500Vca 500Vca
Test de campo 5s 2000Vca 2000Vca 500Vca 500Vca
El test tipo y el de fábrica:
Solo los debe fabricar PULS en fábrica. No repita este test.
Reglas para la prueba del test de campo:
EMC
La fuente de alimentación es adecuada para aplicaciones en el sector industrial y
residencial, comercial e industria ligera sin restricciones. El marcado CE se ha realizado
según la guía EMC
89/336/EEC y 93/68/EEC y la directiva de baja tensión según (LVD) 73/23/EWG.Inmunidad EMC
EN 61000-6-1 and EN 61000-6-2 Electrostatic dischargeEN 61000-4-2 Contact discharge Air discharge 8kV 15kV Crit. A Crit. A Electromagnetic RF field
EN 61000-4-3 80MHz-1GHz 10V/m Crit. A
Fast transients (Burst)
EN 61000-4-4 Input lines Output lines 4kV 2kV Crit. A Crit. A
Surge voltage on input
EN 61000-4-5 L Æ N N / L Æ PE 2kV 4kV Crit. A Crit. A
Surge voltage on output
EN 61000-4-5 + Æ - + / - Æ PE 500V 500V Crit. A Crit. A
Conducted disturbance
EN 61000-4-6 0,15-80MHz 10V/m Crit. A
Mains voltage dips EN 61000-4-11 0.7x VIN 0.4x VIN 0.4x VIN 70Vac, 10ms 40Vac, 100ms 40Vac, 1000ms Crit. A Crit. C Crit. C Voltage interruptions EN 61000-4-11 0Vac, 5000ms Crit. C Voltage sags SEMI F47 0200 96Vac, 1000ms 84Vac, 500ms 60Vac, 200ms Crit. A Crit. A Crit. A Input voltage swells
Internal Standard 300Vac, 500ms Crit. A
Powerful transients
VDE 0160 750V, 1.3ms Crit. A
Criterion A La fuente funciona normalmente dentro de los límites definidos.
Criterion C Es posible una pérdida temporal de funcionamiento. La fuente de alimentación puede apagarse y rearmarse automáticamente. La fuente no sufrirá ningún daño.
Emisiones EMC
EN 61000-3-2, EN 61000-3-3 , EN 61000-6-3 y EN 61000-6-4Conducted emission input lines EN 55011, EN 55022, FCC Part 15,
CISPR 11, CISPR 22 Class B
Conducted emission output lines
EN 55022 Class B, independent of wire length
Radiated emission
EN 55011, EN 55022 Class B
Harmonic input current
EN 61000-3-2 Fulfilled, active PFC
Voltage fluctuations and flicker
EN 61000-3-3 Fulfilled
Este equipo cumple la parte 15 FCC. El funcionamiento está sujero a las siguientes condiciones: (1) este equipo no causará interferencias dañinas y (2) este equipo debe aceptar cualquier interferencia recibida incluso las que puedan causar un funcionamiento incorrecto.
Certificados
IEC 60950-1 CB Scheme,
Information Technology Equipment
IECEE
CB SCHEME
UL 508 LISTED E198865
Industrial Control Equipment
IND. CONT. EQ. 18WM
UL 60950-1 RECOGNIZED E137006
Information Technology Equipment Level 3 UL 1604
Pending RECOGNIZED E246877 Class I Div 2 Hazardous Location Hazardous
Locations The unit is suitable for use in Class I Division 2 Groups A, B, C, D locations. Substitution of components may impair suitability for Class I Division 2 environment. Do not disconnect
equipment unless power has been switched off. Wiring must be in accordance with Class I, Division 2 wiring methods of the National Electrical Code, NFPA 70, and in accordance with other local or national codes.
Marine
Pending GL (Germanischer Lloyd) classified and ABS (American Bureau for Shipping) PDA for marine and offshore applications.
GL
ABS
SEMI F47 Power Quality Star
Ride-through compliance for semiconductor industry.
Estándares
EN 61558-2-17 Seguridad del transformador de potencia
EN/IEC 60204-1 Seguridad de equipo eléctrico y maquinaria
EN/IEC 61131 Controladores programables
EN 50178 Equipamiento electrónico en instalaciones de potencia
Peligro
Propósito de uso:
Esta fuente de alimentación se ha diseñado para utilizarla en una instalación en cualquier aplicación de propósito general como control industrial, oficinas, comunicaciones o equipo de instrumentación. No utilice esta fuente de
alimentación en aviones, trenes, maquinaria nuclear o cualquier otro dispositivo donde el fallo de la fuente de alimentación puede causar graves daños o poner en peligro vidas humanas.
Riesgo de schock eléctrico, fuego, daños personales o muerte:
No utilice la fuente sin una conexión a tierra adecuada. (PE, Protective Earth). Apague la fuente de alimentación antes de manipularla. Protéjase contra un eventual encendido no deseado (desconéctela de la alimentación) Asegúrese que el cableado es correcto siguiendo todas las normativas locales y generales de instalación.
No modifique ni repare la fuente de alimentación.
No abra la fuente ya que dentro existen tensiones peligrosas.
Extreme las precauciones para evitar que pueda entrar ningún cuerpo extraño
Dimensiones
Ancho 40mm / 1,57’’
Alto 124mm / 4,88’’
Fondo 117mm / 4,61’’ Más el fondo del soporte de carril Din
Peso 620g / 1,37lb
Ventilación Ventilación mediante convección de aire no forzada.
Carril DIN Utilice carriles Din acordes a EN 60715 o EN 50022
con una altura de 7,5 ó 15mm
Orientación de montaje
Los terminales de salida arriba y los de entrada abajo. Para otras orientaciones puede que tengamos que reducir la potencia máxima de salida (debido a una peor ventilación) consulte con fábrica.
¡No obstruya el flujo de aire!
Mantenga las distancias de separación indicadas cuando utilice una fuente constantemente a máxima potencia: 60mm por encima y debajo y 15mm en los lados derecho e izquierdo recomendado (para una buena ventilación)
Acesorios
ZM1.WALL Kit para montaje en pared N L PE 29.5 5.3 40 13 3 14 3 5.1 INPUT OUTPUT + +
