DICIEMBRE 2012
DICIEMBRE 2012
DELEGACIÓN DE HACIENDA PARA CENTRO
SOCIOCULTURAL
DELEGACIÓN DE HACIENDA PARA CENTRO
SOCIOCULTURAL
MEMORIA, CÁLCULOS, PLIEGO DE CONDICIONES, PRESUPUESTO, PLANOS, MANUAL DE USO Y PLAN DE MANTENIMIENTO.
MEMORIA, CÁLCULOS, PLIEGO DE CONDICIONES, PRESUPUESTO, PLANOS, MANUAL DE USO Y PLAN DE MANTENIMIENTO.
INSTALACIÓN DE CLIMATIZACIÓN, CALEFACCIÓN Y ACS
INSTALACIÓN DE CLIMATIZACIÓN, CALEFACCIÓN Y ACS

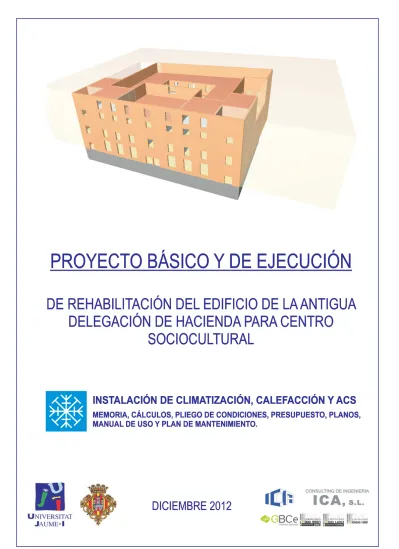

PROYECTO BÁSICO Y DE EJECUCIÓN DE REHABILITACIÓN DEL EDIFICIO
DE LA ANTIGUA DELEGACIÓN DE HACIENDA PARA CENTRO
SOCIOCULTURAL.
Titulares: Emplazamiento:
UNIVERSITAT JAUME I
Avenida de Vicent Sos Baynat s/nº 12071 – Castelló de la Plana C.I.F. Q-6250003H AJUNTAMENT DE CASTELLÓ Plaza Mayor, nº 2 12003 Castelló de la Plana CIF P-6204001-I
Plaza Huerto Sogueros, s/nº 12001 - Castelló de la Plana
1.- MEMORIA
1.1.- RESUMEN DE CARACTERÍSTICAS DE LA INSTALACIÓN. RIESGO DE LEGIONELOSIS. 1.1.1.- TITULAR.
1.1.2.- EMPLAZAMIENTO.
1.1.3.- POTENCIA TÉRMICA DE LOS GENERADORES. 1.1.3.1.- FRÍO.
1.1.3.2.- CALOR.
1.1.3.3.- ACS
1.1.4.- POTENCIA ELÉCTRICA ABSORBIDA.
1.1.4.1.- FRÍO
1.1.4.2.- CALOR
1.1.4.3.- ACS
1.1.5.- CAUDAL EN M3/H.
1.1.6.- CAPACIDAD MÁXIMA DE OCUPANTES 1.1.7.- ACTIVIDAD A LA QUE SE DESTINA. 1.2.- DATOS IDENTIFICATIVOS.
1.2.1.- DATOS DE LA INSTALACIÓN. 1.2.2.- TITULAR DE LA INSTALACIÓN 1.2.3.- AUTOR DEL PROYECTO 1.2.4.- DIRECTOR DE OBRA 1.2.5.- INSTALADOR AUTORIZADO 1.2.6.- EMPRESA INSTALADORA 1.3.- ANTECEDENTES.
1.4.- OBJETO DEL PROYECTO 1.5.- LEGISLACIÓN APLICABLE 1.6.- DESCRIPCIÓN DEL EDIFICIO.
1.6.1.- USO DEL EDIFICIO.
1.6.2.- OCUPACIÓN MÁXIMA SEGÚN CTE DB-SI.
1.6.3.- NÚMERO DE PLANTAS Y USO DE LAS DISTINTAS DEPENDENCIAS. 1.6.4.- SUPERFICIES POR PLANTA. PARCIALES Y TOTALES.
1.6.5.- EDIFICACIONES COLINDANTES.
1.6.6.- HORARIO DE APERTURA Y CIERRE DEL EDIFICIO 1.6.7.- ORIENTACIÓN.
1.6.8.- LOCALES SIN CLIMATIZAR.
1.6.9.- DESCRIPCIÓN DE LOS CERRAMIENTOS ARQUITECTÓNICOS. 1.7.- DESCRIPCIÓN DE LA INSTALACIÓN DE CLIMATIZACIÓN
1.7.1.- HORARIO DE FUNCIONAMIENTO. 1.7.2.- SISTEMA DE INSTALACIÓN ELEGIDO
1.7.3.- CALIDAD DEL AIRE INTERIOR Y VENTILACIÓN. IT 1.1.4.2.2.
1.7.4.- SISTEMAS EMPLEADOS PARA AHORRO ENERGÉTICO EN CUMPLIMIENTO DE LA IT 1.2 EXIGENCIA DE EFICIENCIA ENERGÉTICA.
1.9.5.- SISTEMAS DE CONTROL AUTOMÁTICO Y SU FUNCIONAMIENTO.
1.10.- DESCRIPCIÓN DE LOS SISTEMAS DE TRANSPORTE DE LOS FLUIDOS CALOPORTADORES DE ENERGÍA
1.10.1.- REDES DE DISTRIBUCIÓN DE AIRE 1.10.2.- REDES DE DISTRIBUCIÓN DE AGUA.
1.10.3.- REDES DE DISTRIBUCIÓN DE REFRIGERANTE. 1.11.- SALA DE MÁQUINAS SEGÚN NORMA UNE APLICABLE.
1.11.1.- CLASIFICACIÓN
1.11.2.- DIMENSIONES Y DISTANCIA A ELEMENTOS ESTRUCTURALES
1.11.3.- VENTILACIÓN
1.11.4.- ACCESOS
1.11.5.- CONDICIONES DE SEGURIDAD 1.11.6.- SALIDA DE HUMOS
1.12.- SISTEMA DE PRODUCCIÓN DE AGUA CALIENTE SANITARIA. 1.12.0.- DESCRIPCIÓN GENERAL DE LA INSTALACIÓN. 1.12.1.- SISTEMA DE PREPARACIÓN.
1.12.2.- SISTEMA DE ACUMULACIÓN. 1.12.3.- SISTEMA DE INTERCAMBIO. 1.12.4.- SISTEMA DE DISTRIBUCIÓN. 1.12.5.- REGULACIÓN Y CONTROL. 1.13.- PREVENCIÓN DE RUIDOS Y VIBRACIONES.
1.14.- MEDIDAS ADOPTADAS PARA LA PREVENCIÓN DE LA LEGIONELA. 1.15.- PROTECCIÓN DEL MEDIO AMBIENTE.
1.16.- JUSTIFICACIÓN DEL CUMPLIMIENTO DEL CTE-DB-SI. 1.17.- INSTALACIÓN ELÉCTRICA
1.17.1.- CUADRO GENERAL DE BAJA TENSIÓN
1.17.2.- CUADRO SECUNDARIO DE CALEFACCIÓN/CLIMATIZACIÓN 1.17.3.- CUADROS DE MANIOBRAS.
1.17.4.- PROTECCIONES EMPLEADAS FRENTE A CONTACTOS INDIRECTOS.
1.17.5.- PROTECCIONES EMPLEADAS CONTRA SOBREINTENSIDADES Y CORTOCIRCUITOS. 1.17.6.- SALA DE MÁQUINAS.
1.17.7.- RELACIÓN DE EQUIPOS QUE CONSUMEN ENERGÍA ELÉCTRICA. 1.18.- CUMPLIMIENTO DE LA EXIGENCIA DE HIGIENE (IT 1.1.4.2).
1.19.- CUMPLIMIENTO DE LA EXIGENCIA ENERGÉTICA DE CONTABILIZACIÓN DE CONSUMOS (IT 1.2.4.4)
1.20.- CUMPLIMIENTO DE LA EXIGENCIA DE SEGURIDAD DE UTILIZACIÓN (IT 1.3.4.4). 2.- CÁLCULOS JUSTIFICATIVOS
2.1.- CONDICIONES INTERIORES DE CÁLCULO SEGÚN IT 1.1 2.1.1.- TEMPERATURAS
2.1.2.- HUMEDAD RELATIVA
2.1.3.- INTERVALOS DE TOLERANCIA SOBRE TEMPERATURAS Y HUMEDADES 2.1.4.- VELOCIDAD DEL AIRE.
2.1.5.- VENTILACIÓN.
2.1.6.- RUIDOS Y VIBRACIONES. 2.1.7.- OTROS.
2.1.8.- CUMPLIMIENTO DE LA EXIGENCIA DE CALIDAD DEL AIRE INTERIOR (IT 1.1.4.2). 2.2.- CONDICIONES EXTERIORES DE CÁLCULO.
2.2.1.- LATITUD 2.2.2.- ALTITUD
2.2.3.- TEMPERATURAS 2.2.4.- NIVEL PERCENTIL
2.2.5.- GRADOS DÍA
2.2.6.- OSCILACIONES MÁXIMAS
2.2.7.- COEFICIENTES EMPLEADOS POR ORIENTACIONES 2.2.8.- COEFICIENTES POR INTERMITENCIA
2.2.9.- COEFICIENTE DE SIMULTANEIDAD.
2.2.10.- INTENSIDAD Y DIRECCIÓN DE LOS VIENTOS DOMINANTES. 2.2.11.- OTROS.
2.3.- COEFICIENTES DE TRANSMISIÓN DE CALOR, DE LOS DISTINTOS ELEMENTOS CONSTRUCTIVOS.
2.3.1.- COMPOSICIÓN DE LOS ELEMENTOS CONSTRUCTIVOS. 2.3.2.- COEFICIENTES DE CONDUCTIBILIDAD.
2.3.3.- COEFICIENTES DE TRANSMISIÓN.
2.3.4.- COEFICIENTE GLOBAL DE TRANSMISIÓN DEL EDIFICIO KG 2.4.- ESTIMACIÓN DE LOS VALORES DE INFILTRACIÓN DE AIRE.
2.5.- CAUDALES DE AIRE INTERIOR MÍNIMO DE VENTILACIÓN.
2.6.- CARGAS TÉRMICAS CON DESCRIPCIÓN DEL MÉTODO UTILIZADO. 2.6.1.- ILUMINACIÓN.
2.6.2.- RADIACIÓN SOLAR. 2.6.3.- FACTOR DE CLIMA
2.6.4.- DIFERENCIAS EQUIVALENTES DE TEMPERATURA 2.6.5.- CARGAS INTERNAS
2.6.5.1.- APORTACIÓN POR PERSONAS 2.6.5.2.- APORTACIÓN POR APARATOS. 2.6.6.- MAYORACIONES POR ORIENTACIÓN 2.6.7.- APORTACIÓN POR INTERMITENCIA
2.6.8.- MAYORACIÓN POR PÉRDIDAS EN VENTILADORES Y CONDUCTOS 2.6.9.- RESUMEN DE LAS POTENCIAS FRIGORÍFICAS Y CALORÍFICAS 2.6.10.- POTENCIA TÉRMICA
2.6.10.1.- DE CÁLCULO
2.6.10.2.- COEFICIENTE CORRECTOR O DE SIMULTANEIDAD DE LA INSTALACIÓN.
2.6.10.3.- SIMULTÁNEA
2.6.10.4.- GENERADORES (NOMINAL O DE PLACA DE LA MÁQUINA). 2.7.- CÁLCULO DE LAS REDES DE TUBERÍAS
2.7.1.- CARACTERÍSTICAS DEL FLUIDO
2.7.2.- PARÁMETROS DE DISEÑO 2.7.3.- FACTOR DE TRANSPORTE 2.7.4.- VALVULERÍA 2.7.5.- ELEMENTOS DE REGULACIÓN 2.7.6.- SECTORIZACIÓN 2.7.7.- DISTRIBUCIÓN
2.7.8.- SEGURIDAD EN LAS REDES DE TUBERÍAS 2.8.- CÁLCULO DE REDES DE CONDUCTOS
2.9.3.- RADIADORES
2.9.4.- DIFUSORES TANGENCIALES DE TECHO
2.9.5.- DIFUSORES RADIALES ROTACIONALES
2.9.6.- REJILLAS DE IMPULSIÓN. 2.9.7.- REJILLAS LINEALES. 2.9.8.- DIFUSORES LINEALES. 2.9.9.- REJILLAS DE RETORNO.
2.9.10.- REGULADORES DE CAUDAL VARIABLE.
2.9.11.- TOBERAS DE LARGO ALCANCE Y ALTA INDUCCIÓN. 2.9.12.- CONJUNTO MULTITOBERAS DIRECCIONABLES. 2.9.13.- BOCAS DE EXTRACCIÓN CIRCULARES.
2.9.14.- REJILLAS DE TOMA DE AIRE EXTERIOR.
2.9.15.- CAÍDAS DE PRESIÓN EN COMPONENTES. IT 1.2.4.2. 2.10.- CÁLCULO DE LOS EQUIPOS DE PRODUCCIÓN DE FRÍO Y/O CALOR.
2.10.1.- UNIDADES AUTÓNOMAS DE PRODUCCIÓN TERMOFRIGORÍFICA. PARÁMETROS DE DISEÑO Y SELECCIÓN DE SUS COMPONENTES.
2.10.2.- CENTRALES TERMOFRIGORÍFICAS DE PRODUCCIÓN DE AGUA FRÍA Y/O CALIENTE PARÁMETROS DE DISEÑO Y SELECCIÓN DE SUS COMPONENTES
2.11.- UNIDADES DE TRATAMIENTO DE AIRE PARÁMETROS DE DISEÑO Y SELECCIÓN DE SUS COMPONENTES
2.12.- ELEMENTOS DE SALA DE MÁQUINAS.
2.12.1.- DIMENSIONES Y DISTANCIAS A ELEMENTOS ESTRUCTURALES. 2.12.2.- CALDERAS.
2.12.3.- BOMBAS.
2.12.4.- EVACUACIÓN DE HUMOS. 2.12.5.- SISTEMAS DE EXPANSIÓN.
2.12.6.- ÓRGANOS DE SEGURIDAD Y ALIMENTACIÓN. 2.12.7.- VENTILACIÓN.
2.12.8.- CÁLCULO DEL DEPÓSITO DE INERCIA.
2.12.9.- DIMENSIONADO DEL DEPÓSITO DE REGULACIÓN 2.13.- AGUA CALIENTE SANITARIA.
2.13.1.- DESCRIPCIÓN DEL SISTEMA ELEGIDO
2.13.2.- TEMPERATURA MÍNIMA DE AGUA DE LA RED Y DISTRIBUCIÓN ANUAL. 2.13.3.- TEMPERATURA DE PREPARACIÓN Y DISTRIBUCIÓN
2.13.4.- CONSUMOS A.C.S.
2.13.5.- SIMULTANEIDAD
2.13.6.- PERFIL DE CONSUMO HORARIO 2.13.7.- DEPÓSITOS ACUMULADORES
2.13.8.- TUBERÍAS
2.13.9.- BOMBAS DE RECIRCULACIÓN 2.13.10.- GENERADOR
2.13.11.- OTRAS FUENTES DE ENERGÍA
2.13.12.- EFICIENCIA ENERGÉTICA DE LOS MOTORES ELÉCTRICOS. IT 1.2.4.2.
2.14.- CONSUMOS PREVISTOS MENSUALES Y ANUALES DE LAS DISTINTAS FUENTES DE ENERGÍA. 2.14.1.- COMBUSTIBLES.
2.14.1.1.- DEPÓSITOS. 2.14.2.- ELÉCTRICOS.
2.14.3.- OTROS.
2.15.- INSTALACIÓN ELÉCTRICA.
2.15.1.- RESUMEN DE POTENCIA ELÉCTRICA. PARCIAL Y TOTAL. 2.15.2.- SECCIONES DE LOS CONDUCTORES.
2.15.4.- PROTECCIÓN CONTRA SOBREINTENSIDADES Y CORTOCIRCUITOS. 2.16.- CONCLUSIÓN.
3.- PLIEGO DE CONDICIONES
3.1.- CAMPO DE APLICACIÓN 3.2.- ALCANCE DE LA INSTALACIÓN 3.3.- CONSERVACIÓN DE LAS OBRAS 3.4.- RECEPCIÓN DE UNIDADES DE OBRA. 3.5.- NORMAS DE EJECUCIÓN
3.6.- ESPECIFICACIONES GENERALES 3.7.- ESPECIFICACIONES MECÁNICAS. 3.8.- ESPECIFICACIONES ELÉCTRICAS.
3.9.- MATERIALES EMPLEADOS EN LA INSTALACIÓN 3.9.1.- EQUIPOS AUTÓNOMOS
3.9.2.- UNIDADES DE TRATAMIENTO DE AIRE 3.9.3.- VENTILACIÓN Y EXTRACCIÓN
3.9.4.- CONDUCTOS DE AIRE
3.9.5.- MATERIALES PARA AISLAMIENTO TÉRMICO-ACÚSTICO
3.9.6.- ELEMENTOS TERMINALES DE DIFUSIÓN DE AIRE
3.9.7.- SISTEMA DE CONTROL
3.9.8.- SISTEMA VOLUMEN REFRIGERANTE VARIABLE
3.9.9.- TUBERÍAS
3.9.10.- VALVULERÍA
3.9.11.- SOPORTES Y SUSTENTACIÓN 3.9.12.- ACERO LAMINADO PARA SOPORTES
3.9.13.- TORNILLERÍA
3.9.14.- ROBLONES
3.9.15.- SOLDADURAS
3.9.16.- APOYOS ELASTOMÉRICOS
3.9.17.- COQUILLAS PARA AISLAMIENTO TÉRMICO DE TUBERÍAS. 3.10.- LIBRO DE ÓRDENES
3.11.- PRUEBAS FINALES A LA CERTIFICACIÓN FINAL DE OBRA
3.11.1.- PRUEBAS
3.11.2.- AJUSTE Y EQUILIBRADO
3.11.3.- EFICIENCIA ENERGÉTICA
3.12.- OPERACIONES DE MANTENIMIENTO Y DOCUMENTACIÓN 3.13.- LIBRO DE MANTENIMIENTO
3.14.- ENSAYOS Y RECEPCIÓN 3.15.- RECEPCIONES DE OBRA 3.16.- GARANTÍAS
CL-07. TRAZADO TUBERÍA FRIGORÍFICA. PLANTA BAJA. CL-08. TRAZADO TUBERÍA FRIGORÍFICA. PLANTA 1ª. CL-09. TRAZADO TUBERÍA FRIGORÍFICA. PLANTA 2ª. CL-10. TRAZADO TUBERÍA FRIGORÍFICA. PLANTA 3ª. CL-11. ESQUEMAS VRV I.
CL-12. ESQUEMAS VRV II.
CL-13. DETALLES CLIMATIZACIÓN I. CL-14. DETALLES CLIMATIZACIÓN II. CL-15. DETALLES CLIMATIZACIÓN III.
CL-16. ARQUITECTURA SISTEMA DE GESTIÓN 6.- MANUAL DE USO
1.- MEMORIA
1.1.- RESUMEN DE CARACTERÍSTICAS DE LA INSTALACIÓN. RIESGO DE LEGIONELOSIS.
A continuación se exponen las principales características que definen el presente proyecto, para la instalación de climatización, calefacción y ACS del Edificio de Hacienda de Castellón de la Plana.
El edificio no dispone de instalación de ACS por lo que no es susceptible de provocar la proliferación de legionela.
1.1.1.- TITULAR.
El edificio pertenece a dos titulares y que son: UNIVERSITAT JAUME I
Oficina técnica d`Obres i proyectes Campus de Riu Sec.
Avenida de Vicent Sos Baynat s/nº 12071 Castellón N.I.F. Q-6250003H Tel. 964 72 90 43 Fax. 964 72 89 07 AJUNTAMENT DE CASTELLÓ Plaza Mayor, nº 2 12003 Castelló de la Plana CIF P-6204001-I 1.1.2.- EMPLAZAMIENTO.
Las nuevas instalaciones se encuentran en el edificio sito en la Plaza Huerto Sogueros, Nº 4, 12001 - Castelló de la Plana.
1.1.3.- POTENCIA TÉRMICA DE LOS GENERADORES. 1.1.3.1.- FRÍO.
Potencia nominal refrigeración:
EDIFICIO PLANTA REF MARCA TIPO MODELO Nº Uds. POTENCIA FRIO (Kw)
AYUNTAMIENTO CUBIERTA VRV I DAIKIN
Unidad condensadora VRV-III recuperación calor condesada por
aire
REYQ20P9 1 56
AYUNTAMIENTO CUBIERTA VRV II DAIKIN
Unidad condensadora VRV-III recuperación calor condesada por
aire
REYQ8P9 1 22,4
UJI CUBIERTA VRV III DAIKIN
Unidad condensadora VRV-III recuperación calor condesada por
aire
EDIFICIO PLANTA REF MARCA TIPO MODELO Nº Uds. POTENCIA FRIO (Kw)
UJI CUBIERTA VRV IV DAIKIN
Unidad condensadora VRV-III recuperación calor condesada por
aire
REYQ20P9 1 56
UJI CUBIERTA ROOF-TOP CIATESA
EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE CALOR+CIRCUITO RECUPERACIÓN SPACE IPF 120 V 1 41,8
UJI CUBIERTA AUT 01 DAIKIN Autónomo condensada Unidad condensadora por aire B.C
FQ25B9V 1 2,5 UJI CUBIERTA AUT 02 DAIKIN Autónomo condensada Unidad condensadora
por aire B.C BQ35C8 1 3,4
AYUNTAMIENTO CUBIERTA AUT 03 Y 04 DAIKIN Autónomo condensada Unidad condensadora
por aire B.C FQ25B9V 2 2,5
AYUNTAMIENTO CUBIERTA COND 01 CL-01 DAIKIN
Unidad condensadora compatible con Climatizador de batería
DX
ERQ250A7W1B 1 28
AYUNTAMIENTO CUBIERTA COND 02 CL-02 DAIKIN
Unidad condensadora compatible con Climatizador de batería
DX
ERQ125A7W1B 1 14
UJI CUBIERTA COND 03 CL-03 DAIKIN
Unidad condensadora compatible con Climatizador de batería
DX
ERQ200A7W1B 2 22,4
UJI CUBIERTA COND 04 CL-04 DAIKIN
Unidad condensadora compatible con Climatizador de batería DX ERQ250A7W1B 2 28 TOTAL 396,9 1.1.3.2.- CALOR. Potencia nominal calefacción:
EDIFICIO PLANTA REF MARCA TIPO MODELO Nº Uds. CALOR (Kw) POTENCIA UJI CUBIERTA ROOF-TOP CIATESA
EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE CALOR+CIRCUITO
RECUPERACIÓN
SPACE IPF 120 V 1 38,8 UJI CUBIERTA AUT 01 DAIKIN Unidad condensadora Autónomo condensada por aire B.C FQ25B9V 1 3,2 UJI CUBIERTA AUT 02 DAIKIN Unidad condensadora Autónomo condensada por aire B.C BQ35C8 1 4 AYUNTAMIENTO CUBIERTA AUT 03 Y 04 DAIKIN Unidad condensadora Autónomo condensada por aire B.C FQ25B9V 2 3,2 AYUNTAMIENTO CUBIERTA COND 01 CL-01 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ250A7W1B 1 31,5 AYUNTAMIENTO CUBIERTA COND 02 CL-02 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ125A7W1B 1 16
UJI CUBIERTA COND 03 CL-03 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ200A7W1B 2 25 UJI CUBIERTA COND 04 CL-04 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ250A7W1B 2 31,5
TOTAL 437,9
1.1.3.3.- ACS
No existen equipos caldera para ACS
1.1.4.- POTENCIA ELÉCTRICA ABSORBIDA.
La potencia eléctrica absorbida por los elementos de la instalación se detalla a continuación.
1.1.4.1.- FRÍO
POTENCIA ABSORBIDA EN FRIO
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. ELÉCTRICA POTENCIA
(Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN PRODUCCIÓN /CLIMATIZACIÓN
SÓTANO SALA EXPOSICIONES 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 0,176 0,352 Monofásico 220/50 Hz/ BAJA SALA DE LECTURA 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 2 0,12 0,24 Monofásico 220/50 Hz/ BAJA ZONA ORDENADORES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 2 0,073 0,146 Monofásico 220/50 Hz/ BAJA CABINA SALÓN ACTOS 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 1 0,73 0,73 Monofásico 220/50 Hz/ BAJA CAMERINOS 35 UNIDAD CONDUCTO DAIKIN BQ35C8 1 1,17 1,17 Monofásico 220/50 Hz/ BAJA CAFETERÍA 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 0,12 0,12 Monofásico 220/50 Hz/ BAJA RECEPCIÓN AYUNT 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,073 0,073 Monofásico 220/50 Hz/ BAJA RECEPCIÓN UJI 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,073 0,073 Monofásico 220/50 Hz/ BAJA VESTÍBULO 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 0,176 0,352 Monofásico 220/50 Hz/
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
PRIMERA 7 CAU 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 0,12 0,12 Monofásico 220/50 Hz/ PRIMERA 6.3 SEMINARIO 01 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,12 0,12 Monofásico 220/50 Hz/ PRIMERA 6.4 SEMINARIO 02 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,12 0,12 Monofásico 220/50 Hz/ PRIMERA 9 DESPACHO 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,073 0,073 Monofásico 220/50 Hz/ PRIMERA 10 SALA REUNIONES 50 UNIDAD CONDUCTO DAIKIN FXSQ50P 1 0,1 0,1 Monofásico 220/50 Hz/ SEGUNDA 5.1 DESPACHO ASO 01 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 6.3 SALA ACTIVIDAD FÍSICA 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 2 0,12 0,24 Monofásico 220/50 Hz/ SEGUNDA 9.1 AULA TALLER 01 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,074 0,074 Monofásico 220/50 Hz/ SEGUNDA 9.2 AULA TALLER 02 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,074 0,074 Monofásico 220/50 Hz/ SEGUNDA 11.1 DESPACHO 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 12 OFICINAS JUVENTUD 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 11.2 DESPACHO 02 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M8 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 6.1 SALA REUNIONES 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M8 2 0,073 0,146 Monofásico 220/50 Hz/ SEGUNDA 11.3 DESPACHO 03 20 UNIDAD CASSETTE 2 VÍAS DAIKIN FXZQ20M8 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 5.2 DESPACHO ASO 02 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 0,073 0,073 Monofásico 220/50 Hz/ SEGUNDA 5.3 DESPACHO ASO 03 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 0,073 0,073 Monofásico 220/50 Hz/
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
SEGUNDA 13 AULA INFORMÁTICA 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,074 0,074 Monofásico 220/50 Hz/ SEGUNDA 6.2 SALA REUNIONES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXCQ20M8 2 0,073 0,146 Monofásico 220/50 Hz/ SEGUNDA VESTUARIO 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 2 0,73 1,46 Monofásico 220/50 Hz/ CUBIERTA INSTALACIONES CL-01 N CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD12DRX 1 1,96+1,73 3,69 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-02 S CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD08DRX 1 0,65+0,53 1,18 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-03 N CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD25DRX 1 2,39+1,87 4,26 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-04 S CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD30DRX 1 2,89+2,36 5,25 400/50 Hz/ Trifásico
CUBIERTA INSTALACIONES ROOF-TOP 01
EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE CALOR+CIRCUITO
RECUPERACIÓN
CIATESA IPF 120V 1 15,1 15,1 400/50 Hz/ Trifásico
CUBIERTA INSTALACIONES VRV I recuperación calor condesada por Unidad condensadora VRV-III
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
CUBIERTA INSTALACIONES COND 02 CL-02 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ125A7W1B 1 3,52 3,52 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES COND 03 CL-03 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ200A7W1B 2 5,22 10,44 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES COND 04 CL-04 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ250A7W1B 2 7,42 14,84 400/50 Hz/ Trifásico
VENTILACIÓN / EXTRACCIÓN
CUBIERTA ASEOS UJI EXT 01 Caja de ventilación acústica S&P CAB-315 1 0,5 0,5 Monofásico 230/50 Hz/ CUBIERTA ASEOS AYUNTAMIENTO EXT 02 Caja de ventilación acústica S&P CAB-200 1 0,18 0,18 Monofásico 230/50 Hz/ CUBIERTA VESTUARIOS AYUNT EXT 03 Caja de ventilación S&P CVB-180/180-N-72 W 1 0,072 0,072 230/50 Hz/ Monofásico CUBIERTA ASEOS VESTUARIOS EXT 04 Caja de ventilación acústica S&P CAB-125 1 0,048 0,048 Monofásico 230/50 Hz/ BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 0,1 0,1 Monofásico 230/50 Hz/ CAMERINO VESTUARIOS AYUNT VENT 02 Caja de ventilación acústica S&P CAB-200 1 0,18 0,18 Monofásico 230/50 Hz/ BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 0,1 0,1 Monofásico 230/50 Hz/
1.1.4.2.- CALOR
POTENCIA ABSORBIDA EN CALOR
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. ELÉCTRICA POTENCIA
(Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN PRODUCCIÓN /CLIMATIZACIÓN
SÓTANO SALA EXPOSICIONES 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 0,164 0,328 Monofásico 220/50 Hz/ BAJA SALA DE LECTURA 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 2 0,11 0,22 Monofásico 220/50 Hz/ BAJA ZONA ORDENADORES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 2 0,064 0,128 Monofásico 220/50 Hz/ BAJA CABINA SALÓN ACTOS 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 1 0,92 0,92 Monofásico 220/50 Hz/ BAJA CAMERINOS 35 UNIDAD CONDUCTO DAIKIN BQ35C8 1 1,22 1,22 Monofásico 220/50 Hz/ BAJA CAFETERÍA 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 0,11 0,11 Monofásico 220/50 Hz/ BAJA RECEPCIÓN AYUNT 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,064 0,064 Monofásico 220/50 Hz/ BAJA RECEPCIÓN UJI 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,064 0,064 Monofásico 220/50 Hz/ BAJA VESTÍBULO 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 0,164 0,328 Monofásico 220/50 Hz/ PRIMERA 6.2 AULA 02 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,11 0,11 Monofásico 220/50 Hz/ PRIMERA 6.1 AULA 01 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,11 0,11 Monofásico 220/50 Hz/ PRIMERA 8.1 SEMINARIO 03 32 UNIDAD CONDUCTO DAIKIN FXSQ32P 1 0,032 0,032 Monofásico 220/50 Hz/ PRIMERA 8.2 SEMINARIO 04 50 UNIDAD CONDUCTO DAIKIN FXSQ50P 1 0,09 0,09 Monofásico 220/50 Hz/ PRIMERA 6.5 AULA 05 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 0,11 0,11 Monofásico 220/50 Hz/
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
PRIMERA 7 CAU 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 0,11 0,11 Monofásico 220/50 Hz/ PRIMERA 6.3 SEMINARIO 01 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,11 0,11 Monofásico 220/50 Hz/ PRIMERA 6.4 SEMINARIO 02 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 0,11 0,11 Monofásico 220/50 Hz/ PRIMERA 9 DESPACHO 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,064 0,064 Monofásico 220/50 Hz/ PRIMERA 10 SALA REUNIONES 50 UNIDAD CONDUCTO DAIKIN FXSQ50P 1 0,09 0,09 Monofásico 220/50 Hz/ SEGUNDA 5.1 DESPACHO ASO 01 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 0,064 0,064 Monofásico 220/50 Hz/ SEGUNDA 6.3 SALA ACTIVIDAD FÍSICA 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 2 0,11 0,22 Monofásico 220/50 Hz/ SEGUNDA 9.1 AULA TALLER 01 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,062 0,062 Monofásico 220/50 Hz/ SEGUNDA 9.2 AULA TALLER 02 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,062 0,062 Monofásico 220/50 Hz/ SEGUNDA 11.1 DESPACHO 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 0,064 0,064 Monofásico 220/50 Hz/ 220/50 Hz/
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
SEGUNDA 13 AULA INFORMÁTICA 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 0,062 0,062 Monofásico 220/50 Hz/ SEGUNDA 6.2 SALA REUNIONES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXCQ20M8 2 0,064 0,128 Monofásico 220/50 Hz/ SEGUNDA VESTÍBULO 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 2 0,92 1,84 Monofásico 220/50 Hz/ CUBIERTA INSTALACIONES CL-01 N CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD12DRX 1 1,96+1,73 3,69 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-02 S CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD08DRX 1 0,65+0,53 1,18 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-03 N CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD25DRX 1 2,39+1,87 4,26 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES CL-04 S CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD30DRX 1 2,89+2,36 5,25 400/50 Hz/ Trifásico
CUBIERTA INSTALACIONES ROOF-TOP 01
EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE CALOR+CIRCUITO
RECUPERACIÓN
CIATESA IPF 120V 1 12,7 12,7 400/50 Hz/ Trifásico
CUBIERTA INSTALACIONES VRV I recuperación calor condesada por Unidad condensadora VRV-III
aire DAIKIN REYQ20P9 1 15,2 15,2 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES VRV II recuperación calor condesada por Unidad condensadora VRV-III
aire DAIKIN REYQ8P9 1 8,84 8,84 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES VRV III
Unidad condensadora VRV-III recuperación calor condesada por
aire DAIKIN REYQ24P 1 18,9 18,9 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES VRV IV recuperación calor condesada por Unidad condensadora VRV-III
aire DAIKIN REYQ20P9 1 15,2 15,2 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES COND 01 CL-01 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ250A7W1B 1 7,7 7,7 400/50 Hz/ Trifásico
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. POTENCIA ELÉCTRICA (Kw) POTENCIA ELÉCTRICA TOTAL (Kw) TENSIÓN
CUBIERTA INSTALACIONES COND 02 CL-02 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ125A7W1B 1 4 4 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES COND 03 CL-03 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ200A7W1B 2 5,56 11,12 400/50 Hz/ Trifásico CUBIERTA INSTALACIONES COND 04 CL-04 Unidad condensadora compatible con Climatizador de batería DX DAIKIN ERQ250A7W1B 2 7,7 15,4 400/50 Hz/ Trifásico
VENTILACIÓN / EXTRACCIÓN
CUBIERTA ASEOS UJI EXT 01 Caja de ventilación acústica S&P CAB-315 1 0,5 0,5 Monofásico 230/50 Hz/ CUBIERTA ASEOS AYUNTAMIENTO EXT 02 Caja de ventilación acústica S&P CAB-200 1 0,18 0,18 Monofásico 230/50 Hz/ CUBIERTA VESTUARIOS AYUNT EXT 03 Caja de ventilación S&P CVB-180/180-N-72 W 1 0,072 0,072 230/50 Hz/ Monofásico CUBIERTA ASEOS VESTUARIOS EXT 04 Caja de ventilación acústica S&P CAB-125 1 0,048 0,048 Monofásico 230/50 Hz/ BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 0,1 0,1 Monofásico 230/50 Hz/ CAMERINO VESTUARIOS AYUNT VENT 02 Caja de ventilación acústica S&P CAB-200 1 0,18 0,18 Monofásico 230/50 Hz/ BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 0,1 0,1 Monofásico 230/50 Hz/
1.1.4.3.- ACS
No procede por no disponer de equipo para el consumo de ACS. 1.1.5.- CAUDAL EN M3/H.
CAUDALES DE AIRE
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. CAUDAL MÁXIMO UD (M3/h)
PRODUCCIÓN / CLIMATIZACIÓN
SÓTANO SALA EXPOSICIONES 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 1.920 BAJA SALA DE LECTURA 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 2 1.500 BAJA ZONA ORDENADORES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 2 540
BAJA CABINA SALÓN ACTOS 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 1 540
BAJA CAMERINOS 35 UNIDAD CONDUCTO DAIKIN BQ35C8 1 960
BAJA CAFETERÍA 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 1.920 BAJA RECEPCIÓN AYUNT 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 540
BAJA RECEPCIÓN UJI 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 540
BAJA VESTÍBULO 100 UNIDAD CONDUCTO DAIKIN FXMQ100P7 2 1.920 PRIMERA 6.2 AULA 02 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 1.500
PRIMERA 6.1 AULA 01 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 1.500 PRIMERA 8.1 SEMINARIO 03 32 UNIDAD CONDUCTO DAIKIN FXSQ32P 1 570 PRIMERA 8.2 SEMINARIO 04 50 UNIDAD CONDUCTO DAIKIN FXSQ50P 1 960 PRIMERA 6.5 AULA 05 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 1.920
PRIMERA 7 CAU 100 UNIDAD CONDUCTO DAIKIN FXSQ100P 1 1.920 PRIMERA 6.3 SEMINARIO 01 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 1.500
PRIMERA 6.4 SEMINARIO 02 80 UNIDAD CONDUCTO DAIKIN FXSQ80P 1 1.500 PRIMERA 9 DESPACHO 01 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ20M9 1 540 PRIMERA 10 SALA REUNIONES 50 UNIDAD CONDUCTO DAIKIN FXSQ50P 1 960
PLANTA LOCAL REF TIPO MARCA MODELO Nº Uds. CAUDAL MÁXIMO UD (M3/h)
SEGUNDA 5.3 DESPACHO ASO 03 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FXZQ25M8 1 540 SEGUNDA 13 AULA INFORMÁTICA 63 UNIDAD CONDUCTO DAIKIN FXSQ63P 1 1.170 SEGUNDA 6.2 SALA REUNIONES 20 UNIDAD CASSETTE 4 VÍAS DAIKIN FXCQ20M8 2 540 SEGUNDA VESTUARIO 25 UNIDAD CASSETTE 4 VÍAS DAIKIN FQ25B9V 2 540
CUBIERTA INSTALACIONES CL-01 N CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD12DRX 1 4.800 CUBIERTA INSTALACIONES CL-02 S CLIMATIZADOR AIRE PRIMARIO AYUNTAMIENTO SWEGON GOLD08DRX 1 2.200 CUBIERTA INSTALACIONES CL-03 N CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD25DRX 1 7.600 CUBIERTA INSTALACIONES CL-04 S CLIMATIZADOR AIRE PRIMARIO UJI SWEGON GOLD30DRX 1 8.400 CUBIERTA INSTALACIONES ROOF-TOP 01 EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE CALOR+CIRCUITO RECUPERACIÓN CIATESA IPF 120V 1 6.000
EXTRACCIÓN
CUBIERTA ASEOS UJI EXT 01 Caja de ventilación acústica S&P CAB-315 1 2.100 CUBIERTA ASEOS AYUNTAMIENTO EXT 02 Caja de ventilación acústica S&P CAB-200 1 695
CUBIERTA VESTUARIOS AYUNT EXT 03 Caja de ventilación S&P CVB-180/180-N-72 W 1 1.410 CUBIERTA ASEOS VESTUARIOS EXT 04 Caja de ventilación acústica S&P CAB-125 1 240
BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 390 CAMERINO VESTUARIOS AYUNT VENT 02 Caja de ventilación acústica S&P CAB-200 1 695 BAJA CAMERINOS VENT 01 Caja de ventilación acústica S&P CAB-160 1 390
1.1.6.- CAPACIDAD MÁXIMA DE OCUPANTES
El número máximo de ocupantes previsto en el edificio es de 1.090 personas en condiciones normales de funcionamiento.
1.1.7.- ACTIVIDAD A LA QUE SE DESTINA.
Se trata de un edificio destinado a aulas y despachos en función de la titularidad. 1.2.- DATOS IDENTIFICATIVOS.
1.2.1.- DATOS DE LA INSTALACIÓN.
Se trata de la rehabilitación del Edificio de Hacienda de Castelló de la Plana que compartirán la Universitat Jaume I y el Ayuntamiento de Castelló.
1.2.2.- TITULAR DE LA INSTALACIÓN El edificio pertenece a dos titulares y que son:
UNIVERSITAT JAUME I
Oficina técnica d`Obres i proyectes Campus de Riu Sec.
Avenida de Vicent Sos Baynat s/nº 12071 Castellón N.I.F. Q-6250003H Tel. 964 72 90 43 Fax. 964 72 89 07 AJUNTAMENT DE CASTELLÓ Plaza Mayor, nº 2 12003 Castelló de la Plana CIF P-6204001-I
1.2.3.- AUTOR DEL PROYECTO
El cálculo y diseño de las instalaciones lo ha realizado en nombre de CONSULTING DE INGENIERÍA ICA, S.L. D. Leandro Feliu Maqueda, Ingeniero S. Industrial colegiado nº 1.708.
Dirección para notificaciones:
Paseo de las Facultades nº 10. 46021 Valencia.
1.2.5.- INSTALADOR AUTORIZADO
En el momento de redacción del proyecto se desconocen los datos exactos de la empresa encargada de la realización de los trabajos, su personal y su cualificación.
1.2.6.- EMPRESA INSTALADORA
En el momento de redacción del proyecto se desconocen los datos exactos de la empresa encargada de la realización de los trabajos y su calificación industrial.
1.3.- ANTECEDENTES.
Se trata de rehabilitar un inmueble que, tras varias décadas de utilización como sede de la Delegación de Hacienda, cambia de uso para dar paso a iniciativas vecinales, de ocio, cultura y conocimiento.
La intervención que se propone pretende la rehabilitación integral del edificio, para adecuarlo a las condiciones de seguridad, uso y confort actualmente exigibles.
No se actuará en general sobre la envolvente del edificio, centrándose la intervención en el tratamiento de las patologías observadas, mejoras en la accesibilidad y condiciones de evacuación, ajustes necesarios en la distribución interior, mejoras en la funcionalidad, consistentes básicamente en la renovación de las distintas instalaciones e infraestructuras, y reposición de revestimientos, carpinterías y de elementos de equipamiento.
El programa de necesidades, en cuanto a distribución de espacios, contempla en líneas generales que la planta sótano albergue una sala de exposiciones y usos múltiples de uso compartido por Ayuntamiento y la UJI, y que la planta baja, de acceso al edificio desde el exterior, sea también de uso compartido, con sala de lectura, cafetería y salón de actos. La primera planta estará ocupada en exclusiva por instalaciones de la UJI, mientras que la segunda planta será ocupada por dependencias del Ayuntamiento, y en la misma se distribuirán aulas de formación, salas de reuniones y despachos, además de talleres y espacios para la actividad física. La planta tercera y última contará con espacios para locales técnicos y otros espacios de almacén reservados a cada institución.
El presente documento especifica las condiciones técnicas y reglamentarias necesarias para la ejecución de los trabajos y el empleo de los materiales adecuados, cuyas directrices se exponen al mejor criterio de los Organismos Competentes, para que sea autorizado el funcionamiento de las instalaciones.
1.4.- OBJETO DEL PROYECTO
El presente proyecto tiene por objeto, diseñar y describir las instalaciones mecánicas de climatización, calefacción y producción de agua caliente sanitaria para obras e instalaciones del proyecto básico y de ejecución de rehabilitación del Edificio de Hacienda ubicado en la ciudad de Castellón de la Plana descrito.
Este documento está integrado por Memoria, Cálculos, Pliego de condiciones, cuadro de precios, estado de mediciones, presupuesto y planos; y en él se especifican las condiciones técnicas y reglamentarias necesarias para la ejecución de los trabajos y el empleo de los materiales adecuados, cuyas directrices se exponen al mejor criterio de los Organismos Competentes, para si procede, y previos trámites reglamentarios, sean autorizadas las obras de ejecución y su posterior explotación.
1.5.- LEGISLACIÓN APLICABLE
- Instalaciones de Climatización, Calefacción y A.C.S
*REAL DECRETO 1027/2007 de 20 de Julio, por el que se aprueba el Reglamento Instalaciones
- ITC. MIE.-AP-9 Referente a Recipientes Frigoríficos * O.M. 11 de julio 1983. Aprueba la MIE.AP. 9
Corrección de errores O:M. 11.07.83 B.O.E. 22.07.83 B.O.E. 17.10.83
- Especificaciones técnicas de equipos frigoríficos y bombas de calor.
* R.D. 2643/85 de 18 de Diciembre, que declara las de obligado cumplimiento para su homologación por el MINER
Corrección de errores Corrección de errores
B.O.E. 24.01.86 B.O.E. 14.02.86 B.O.E. 08.03.86 Real Decreto 842/2002, de 2 de agosto de 2002, por el que se aprueba el Reglamento electrotécnico para baja tensión - Código Técnico de la Edificación
* DB SI Seguridad en caso de incendio. * DB HE AHORRO DE ENERGÍA. * DB HS SALUBRIDAD
- Real Decreto 314/2006, del Ministerio de la Vivienda del 17 de marzo de 2006 B.O.E. 28.03.06 * DB HR
Boe nº254 del 23 de octubre del 2007
Real decreto 1371/2007, de 19 de octubre, por el que se aprueba el documento básico <<DB-HR protección frente al ruido>> del código técnico de la edificación y se modifica el real decreto 314/2006, de 17 de marzo, por el que se aprueba el código técnico de la edificación.
Modificación
Boe nº252 del18 de octubre del 2008
Real decreto 1675/2008, de 17 de octubre, por el que se modifica el real decreto 1371/2007, de 19 de octubre, por el que se aprueba el documento básico <<DB-HR protección frente al ruido>> del código técnico de la edificación y se modifica el real decreto 314/2006, de 17 de marzo, por el que se aprueba el código técnico de la edificación.
- Criterios sanitarios para la prevención de la contaminación por legionella de las instalaciones térmicas.
* Decreto 9/2001 de 11 de enero D.O.G.V. 15.01.01
Real Decreto 865/2003, de 4 de julio, por el que se establecen los criterios higiénico-sanitarios para la prevención y control de la legionelosis
- SEGURIDAD Y SALUD
LEY 31/1995, de 8 de noviembre de prevención de riesgos laborales. B.O.E 10.11.95 - Reglamento de seguridad en las máquinas
* R.D. 1495/86 de 26 de Mayor, que lo aprueba B.O.E. 21.07.86
Real Decreto 487/1997, de 14 de abril, sobre disposiciones mínimas de seguridad y salud relativas a la manipulación manual de cargas que entrañe riesgos, en particular dorsolumbares, para los trabajadores.
Real Decreto 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y Salud relativas a la utilización por los trabajadores de equipos de protección individual.
Real Decreto 1627/1997, de 24 de octubre, por el que se establecen disposiciones mínimas de seguridad y salud en las obras de construcción.
Resolución de 8 de abril de 1999, sobre Delegación de Facultades en Materia de Seguridad y Salud en las Obras de Construcción, complementa art. 18 del Real Decreto 1627/1997, de 24 de octubre de 1997, sobre Disposiciones Mínimas de Seguridad y Salud en las Obras de Construcción.
Orden de 29 de abril de 1999 por la que se modifica la Orden de 6 de mayo de 1988 de Requisitos y Datos de las Comunicaciones de Apertura Previa o Reanudación de Actividades
Real Decreto 769/1999, de 7 de mayo de 1999, dicta las disposiciones de aplicación de la Directiva del Parlamento Europeo y del Consejo, 97/23/CE, relativa a los equipos de presión y modifica el Real Decreto 1244/1979, de 4 de abril de 1979, que aprobó el Reglamento de aparatos a presión.
Orden de 5 de junio de 2000 por la que se modifica la ITC MIE-AP7 del Reglamento de Aparatos a Presión sobre botellas y botellones de gases comprimidos, licuados y disueltos a presión
Real Decreto 374/2001, de 6 de abril sobre la protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con los agentes químicos durante el trabajo
Real Decreto 379/2001, de 6 de abril por el que se aprueba el Reglamento de almacenamiento de productos químicos y sus instrucciones técnicas complementarias APQ-1, APQ-2, APQ-3, APQ-4, APQ-5, MIE-APQ-6 y MIE-APQ-7.
Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la prevención de riesgos laborales. Real Decreto 1801/2003, de 26 de diciembre, sobre seguridad general de los productos.
Real Decreto 171/2004, de 30 de enero, por el que se desarrolla el artículo 24 de la Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales, en materia de coordinación de actividades empresariales
Real Decreto 286/2006, de 10 de marzo, sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido
Corrección de erratas del Real Decreto 286/2006, de 10 de marzo, sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido
Real Decreto 604/2006, de 19 de mayo, por el que se modifican el Real Decreto 39/1997, de 17 de enero, por el que se aprueba el Reglamento de los Servicios de Prevención, y el Real Decreto 1627/1997, de 24 de octubre, por el que se establecen las disposiciones mínimas de seguridad y salud en las obras de construcción.
1.6.- DESCRIPCIÓN DEL EDIFICIO. 1.6.1.- USO DEL EDIFICIO.
Se trata de rehabilitar un inmueble que, tras varias décadas de utilización como sede de la Delegación de Hacienda, cambia de uso para dar paso a iniciativas vecinales, de ocio, cultura y conocimiento. Por tanto su uso será administrativo y docente.
El programa de necesidades, expresado por las instituciones que deben compartir el uso del edificio, Ayuntamiento y UJI, puede esquematizarse de la siguiente forma:
Planta semisótano.
Uso compartido. Contendrá una sala de exposiciones, almacenes, y locales para instalaciones y limpieza. Planta baja.
Uso compartido. Contendrá, además de sendos puntos información, un “espai públic de lectura”, una pequeña cafetería, salón de actos con zona de camerinos para representaciones teatrales sencillas y locales para control y posibles proyecciones.
Planta primera.
Uso UJI. Contendrá aulas, seminarios, despachos y salas de reuniones. Planta segunda.
Uso Ayuntamiento. Contendrá una sala para actividad física (baile, gimnasia,…) con vestuarios, aulas, talleres, despachos, salas de reuniones, y zonas administrativas específicas.
Planta tercera.
Uso compartido. Contendrá almacenes y locales para instalaciones, y permitirá el acceso a las terrazas transitables.
1.6.2.- OCUPACIÓN MÁXIMA SEGÚN CTE DB-SI. Los valores de densidad de ocupación tomados son:
Uso previsto Zona, tipo de actividad Ocupación
PLANTA LOCAL Superficie Ratio ocupa Ocupantes m2 m2/persona
SÓTANO SALA EXPOSICIONES 421,15 8,42 50
BAJA SALA DE LECTURA 118,9 1,92 62
BAJA ZONA ORDENADORES 41,2 2,94 14
BAJA CABINA SALÓN ACTOS 6 1,50 4
BAJA CAMERINOS 42,95 10,74 4
BAJA CIBERCAFÉ 103,54 2,88 36
BAJA RECEPCIÓN AYUNT 9,83 4,92 2
BAJA RECEPCIÓN UJI 9,83 4,92 2
BAJA SALÓN DE ACTOS 114,9 1,05 109
BAJA VESTÍBULO 372 9,30 40 PRIMERA 6.2 AULA 02 46,76 1,95 24 PRIMERA 6.1 AULA 01 50,57 1,95 26 PRIMERA 8.1 SEMINARIO 03 25,78 2,15 12 PRIMERA 8.2 SEMINARIO 04 43,19 2,70 16 PRIMERA 6.5 AULA 05 77,5 2,09 37 PRIMERA 7 CAU 74,33 1,86 40 PRIMERA 6.3 SEMINARIO 01 49,37 1,70 29 PRIMERA 6.4 SEMINARIO 02 49,37 1,70 29 PRIMERA 9 DESPACHO 01 24,75 12,38 2
PRIMERA 10 SALA REUNIONES 34,54 2,16 16
SEGUNDA 5.1 DESPACHO ASO 01 23,24 7,75 3
SEGUNDA 6.3 SALA ACTIVIDAD FÍSICA 78,44 4,90 16
SEGUNDA 9.1 AULA TALLER 01 37,25 1,62 23
SEGUNDA 9.2 AULA TALLER 02 37,34 1,62 23
SEGUNDA 11.1 DESPACHO 01 14,13 7,07 2
SEGUNDA 12 OFICINAS JUVENTUD 33,92 11,31 3
SEGUNDA 11.2 DESPACHO 02 15,67 7,84 2
SEGUNDA 6.1 SALA REUNIONES 01 29,12 1,82 16
SEGUNDA 11.3 DESPACHO 03 15,67 7,84 2
SEGUNDA 5.2 DESPACHO ASO 02 23,24 7,75 3
SEGUNDA 5.3 DESPACHO ASO 03 23,24 7,75 3
SEGUNDA 13 AULA INFORMÁTICA 53,87 4,90 11
SEGUNDA 6.2 SALA REUNIONES 29,12 1,82 16
Lo que supone un total de 677 personas.
La ocupación total en el edificio es de 1.090 personas y su cálculo se ha realizado conforme a los parámetros que indica el DB-SI.
1.6.3.- NÚMERO DE PLANTAS Y USO DE LAS DISTINTAS DEPENDENCIAS.
PLANTA USO DEPENDENCIA
SEMISÓTANO Común
Circulaciones Escalera 1 Vestíbulo previo 1 Escalera 2
PLANTA USO DEPENDENCIA Vestíbulo previo 2
Sala Exposiciones/Usos Múltiples Almacén sala exposiciones
Salida emergencia 1 sala exposiciones Salida emergencia 2 sala exposiciones Almacén UJI Almacén Ayuntamiento Limpieza-Almacén Instalaciones 1 Instalaciones 2 Instalaciones 3 BAJA Común Vestíbulo Acceso Escalera 1 Vestíbulo previo 1 Escalera 2 Vestíbulo previo 2 Información UJI Información Ayuntamiento Aseos 1 Aseos 2 Aseo adaptado Vestíbulo aseos Espai públic lectura Zona informática Archivo - Almacén
Instalaciones Paso
Salón de Actos Control salón de actos
Camerino 1
Aseo camerino 1
Camerino 2
Aseo camerino 2 Paso zona camerinos Cafetería
Zona barra cafetería Almacén cafetería Vestíbulo exposiciones
PLANTA USO DEPENDENCIA Vestíbulo aseos Instalaciones 1 Instalaciones 2 Circulaciones Limpieza Instalaciones 3 Aula 1 Aula 2 Aula 3 Aula 4 Aula 5 CAU Seminario 1 Seminario 2 Despacho Sala de Reuniones SEGUNDA Ayuntamiento Escalera 1 Vestíbulo previo 1 Escalera 2 Vestíbulo previo 2 Aseo 1 Aseos 2 Aseo adaptado Vestíbulo aseos Instalaciones 1 Instalaciones 2 Circulaciones Limpieza Instalaciones 3 Archivo - Almacén Sala actividad física Vestuario 1 Aseo vestuario 1 Vestuario 2 Aseo vestuario 2 Despacho Asociaciones 1 Despacho Asociaciones 2 Despacho Asociaciones 3 Sala Reuniones Asociaciones Aula – Taller 1
Aula – Taller 2
Despacho Juventud
Zona Administrativa Juventud
Despacho 1
Despacho 2
Sala Reuniones Juventud Aula Informática
PLANTA USO DEPENDENCIA TERCERA Común Escalera 1 Vestíbulo previo 1 Escalera 2 Vestíbulo previo 2 Distribuidor 1 Distribuidor 2 Almacén UJI Almacén Ayuntamiento Instalaciones Porche 1 Porche 2
1.6.4.- SUPERFICIES POR PLANTA. PARCIALES Y TOTALES.
PLANTA USO DEPENDENCIA SUP ÚTIL m2 SUP TOTAL m2
SEMISÓTANO Común Circulaciones 60,15 Escalera 1 14,94 Vestíbulo previo 1 6,87 Escalera 2 14,94 Vestíbulo previo 2 6,87
Sala Exposiciones/Usos Múltiples 412,98
Almacén sala exposiciones 22,50
Salida emergencia 1 sala exposiciones 6,25 Salida emergencia 2 sala exposiciones 6,25
Almacén UJI 28,97 Almacén Ayuntamiento 28,15 Limpieza-Almacén 22,75 Instalaciones 1 23,88 Instalaciones 2 22,75 Instalaciones 3 56,70 SUMA 734,95 949,11 BAJA Común Vestíbulo Acceso 170,26 Escalera 1 24,49 Vestíbulo previo 1 6,10 Escalera 2 24,49 Vestíbulo previo 2 6,10
PLANTA USO DEPENDENCIA SUP ÚTIL m2 SUP TOTAL m2
Paso 7,15
Salón de Actos 126,68
Control salón de actos 15,71
Camerino 1 6,78
Aseo camerino 1 3,00
Camerino 2 6,78
Aseo camerino 2 3,00
Paso zona camerinos 7,51
Cafetería 73,61
Zona barra cafetería 13,63
Almacén cafetería 6,15 Vestíbulo exposiciones 168,73 Paso 1 11,66 Paso 2 11,66 SUMA 915,48 1.015,79 PRIMERA UJI Escalera 1 24,49 Vestíbulo previo 1 9,49 Escalera 2 24,49 Vestíbulo previo 2 8,85 Aseo 1 10,45 Aseos 2 10,09 Aseo adaptado 3,00 Vestíbulo aseos 3,97 Instalaciones 1 12,49 Instalaciones 2 12,06 Circulaciones 158,49 Limpieza 7,95 Instalaciones 3 12,00 Aula 1 50,57 Aula 2 46,74 Aula 3 72,20 Aula 4 48,38 Aula 5 48,58 CAU 73,09 Seminario 1 23,21 Seminario 2 33,37 Despacho 24,76 Sala de Reuniones 34,97 SUMA 753,69 922,07 SEGUNDA Ayuntamiento Escalera 1 24,49 Vestíbulo previo 1 9,75 Escalera 2 24,49 Vestíbulo previo 2 9,46 Aseo 1 10,45 Aseos 2 10,09 Aseo adaptado 3,00 Vestíbulo aseos 3,97
PLANTA USO DEPENDENCIA SUP ÚTIL m2 SUP TOTAL m2 Instalaciones 1 12,49 Instalaciones 2 12,06 Circulaciones 146,31 Limpieza 7,95 Instalaciones 3 9,59 Archivo - Almacén 16,76
Sala actividad física 77,71
Vestuario 1 16,00 Aseo vestuario 1 4,36 Vestuario 2 16,00 Aseo vestuario 2 4,36 Despacho Asociaciones 1 23,24 Despacho Asociaciones 2 20,29 Despacho Asociaciones 3 20,47
Sala Reuniones Asociaciones 32,31
Aula – Taller 1 35,65
Aula – Taller 2 35,65
Despacho Juventud 14,02
Zona Administrativa Juventud 31,80
Despacho 1 17,23
Despacho 2 17,23
Sala Reuniones Juventud 27,20
Aula Informática 47,75 SUMA 742,13 904,60 TERCERA Común Escalera 1 24,49 Vestíbulo previo 1 6.77 Escalera 2 24,49 Vestíbulo previo 2 9,62 Distribuidor 1 7,14 Distribuidor 2 6,68 Almacén UJI 29,56 Almacén Ayuntamiento 29,25 Instalaciones 151,35 Porche 1 29,76 Porche 2 28,76 SUMA 347,87 410,81
1.6.6.- HORARIO DE APERTURA Y CIERRE DEL EDIFICIO
El complejo tendrá el horario propio de un centro cultural y docente. Es decir en periodo laboral desde las 8,00 h. de la mañana hasta las 20,00 horas de la tarde. De Lunes a Viernes. El Centro también puede estar en funcionamiento periodos no laborables por necesidades de mantenimiento, además dispone de un salón multiusos que puede ser usado fuera del horario normal del propio edificio.
1.6.7.- ORIENTACIÓN.
La orientación y situación de cada uno de ellos se puede observar perfectamente en planos. Las fachadas de mayor dimensión están orientadas a Noreste y Suroeste.
1.6.8.- LOCALES SIN CLIMATIZAR.
No se climatizan en el presente proyecto los siguientes locales: - Almacenes
- Aseos
- Cuatros instalaciones - Pasillos
- Vestíbulo de zona de paso
1.6.9.- DESCRIPCIÓN DE LOS CERRAMIENTOS ARQUITECTÓNICOS. COMPOSICIÓN DE CERRAMIENTOS
El edificio es existente y no se renuevan los cerramientos y huecos que componen la envolvente térmica. Para el cálculo de carga se han tomado unos cerramientos y huecos medios.
1.7.- DESCRIPCIÓN DE LA INSTALACIÓN. 1.7.1.- HORARIO DE FUNCIONAMIENTO.
El complejo tendrá el horario propio de un centro cultural y docente. Es decir en periodo laboral desde las 8,00 h. de la mañana hasta las 20,00 horas de la tarde. De Lunes a Viernes. El Centro también puede estar en funcionamiento periodos no laborables por necesidades de mantenimiento, además dispone de un salón multiusos que puede ser usado fuera del horario normal del propio edificio.
1.7.2.- SISTEMA DE INSTALACIÓN ELEGIDO
Para la instalación de climatización, calefacción y acs se ha optado por proyectar tres tipos de sistemas diferentes para la consecución de una alta calificación energética del edificio:
Sistema de volumen de refrigerante variable sin recuperación de calor. Sistema de volumen de refrigerante variable con recuperación de calor. Sistema autónomo condesado por aire Roof-Top.
Sistemas de volumen de refrigerante variable sin recuperación
El tratamiento de aire exterior se realiza mediante condensadores inverter de expansión directa condesadas por aire. Mediante este sistema se realiza un intercambio de energía entre el refrigerante R410 A y el aire primario de ventilación. En este caso el climatizador de aire exterior incorpora una batería de expansión directa en vez de una batería de agua.
Existen cuatro climatizadores que tratan el aire de ventilación de diferentes zonas (NE y SO) del edificio y que enviarán el aire a temperatura neutra (23ºC) hacia los locales. Será en estos climatizadores donde además se incorporan las secciones de filtración correspondientes y el módulo de recuperación de calor del aire de extracción en los que superan los 1.800 m3/h de aire de extracción.
Los climatizadores de aire exterior se han diseñado para caudal variable de forma que se pueda adaptar el caudal de aire exterior en función de las necesidades de ventilación. La regulación del caudal se realiza a través de variadores de velocidad enclavados con un presostato de presión en los conductos de impulsión y extracción, además incorporan sonda de calidad del aire en el conducto de extracción. El aporte del aire tratado a los locales se regulan mediante compuertas caudal variable con medición de cruceta con motorización todo nada de forma que cuando el equipo interior se encuentre apagado la compuerta esté cerrada.
En los tramos en que las líneas discurran por el exterior, se protegerán de la intemperie con recubrimiento de aluminio y se aumentará el espesor de aislamiento.
Sistemas de volumen de refrigerante variable con recuperación
Se ha escogido como solución óptima, el sistema de volumen de refrigerante variable (VRV) con recuperación de calor.
A modo de sumario, el empleo del sistema de volumen de refrigerante variable, tiene básicamente las siguientes ventajas:
- Sistema modular: se pueden tener paradas las unidades interiores que atiendan a locales que estén menos ocupados, o incluso, en un régimen más bajo de funcionamiento.
- Alto rendimiento en ocupaciones parciales.
- Flexibilidad en las condiciones de confort de cada una de las zonas.
- Disminución de las servidumbres de paso a través del edificio, al emplear un fluido de capacidad de transferencia mucho mayor que la del agua o el aire.
- Se eliminan posibles diferencias térmicas, generadas por la existencia de zonas favorecidas o desfavorecidas, en la recepción del fluido de transferencia térmica.
En los sistemas de recuperación de calor las unidades pueden proporcionar frío o calor indistintamente, de manera que el calor sobrante de las unidades que funcionan en frío se envía directamente a las unidades que demandan calor. De esta forma se consiguen muy altos rendimientos, además de una gran flexibilidad en el sistema,
en condiciones óptimas para un funcionamiento correcto de las unidades interiores, independientemente de que el refrigerante líquido provenga de la unidad exterior directamente o de la recuperación de otras unidades interiores.
Concretamente, se garantiza que el refrigerante líquido llega en condiciones equivalentes a las de la unidad exterior, y el gas de descarga procede siempre de la descarga del compresor, por lo que las capacidades frigoríficas y especialmente las caloríficas son las garantizadas en el catálogo técnico, sea un ciclo de sólo frío, de frío con recuperación de calor, de calor con recuperación de frío o de sólo calor.
Detrás de cada caja BSVQ se puede poner una o varias unidades interiores, en función de las necesidades del edificio.
El ahorro energético está en el hecho de que las unidades interiores que trabajan en el ciclo de calor condensan el refrigerante que en un sistema frigorífico normal enviándose a la unidad exterior, además en condiciones de funcionamiento óptimas, condensando a una temperatura “exterior” de 23ºC aproximadamente, y tomando calor a la misma temperatura, por lo que el ciclo frigorífico tiene un rendimiento muy alto.
La unidad exterior sólo debe decidir si se debe enviar a su intercambiador de calor refrigerante frío o caliente. Dicho sistema está formado por las unidades interiores de conductos, de instalación en falso techo, y unidades exteriores, bomba de calor, ubicadas en el patio de instalaciones del edificio ubicado en la planta tercera.
El sistema es todo aire, y el refrigerante utilizado es el R-410A, por tratarse del menos perjudicial para el medio ambiente, de los disponibles en la actualidad.
Los circuitos frigoríficos de interconexión entre unidades exteriores y unidades interiores, se realizarán mediante tubo de cobre frigorífico deshidratado y desoxidado, para línea de líquido, gas caliente y gas frio. En ambos casos, se aislarán debidamente con coquilla de poliuretano, tipo Amaflex o equivalente, de espesor según calibre y normativa correspondientes.
En los tramos en que las líneas discurran por el exterior, se protegerán de la intemperie con recubrimiento de aluminio.
Desde la unidad exterior, ubicada en cubierta, se acometerá frigoríficamente a las unidades interiores, discurriendo por falso techo y por los patinillos indicados en planos.
Sistema autónomo condensado por aire
Para el salón multiuso se ha proyectado un equipo autónomo condesado por aire del tipo Roof-Top. Este equipo está provisto de recuperación de calor, cajón de free-cooling con ventilador de extracción y sonda de calidad del aire.
La regulación y control automático de la instalación de climatización se efectuará mediante un control centralizado tipo SCADA que actuará sobre los equipos productores en función de las necesidades. Para el sistema de refrigerante variable se proyecta también un control centralizado con posibilidad para integrar con el sistema general de producción. Los equipos autónomos dispondrán todos de tarjeta para comunicar con el sistema de gestión central. Las compuertas de aire exterior y extracción del aire primario se enclavarán con el sistema VRV de forma que cuando una unidad interior esté apagada se cierre la compuerta de toma de aire y extracción. Las unidades interiores dispondrán de una tarjeta con salida de tensión libre que podrá actuar sobre el actuador todo/nada de las compuertas de caudal variable. Existen varios locales que por sus características de ocupación se graduará el aporte de aire primario mediante sonda de calidad de aire. En este caso las compuertas serán de caudal de aire variable con actuador proporcional. La regulación la realizara un autómata en función de la señal del equipo interior y de la sonda de calidad de aire.
Las redes de distribución de aire, estarán de acuerdo con los planos, y se construirán mediante conductos rectangulares de CLIMAVER NETO por el interior de los locales y en conducto metálico aislado para la aportación de aire primario y cuando los conductos discurran por el exterior del edificio. El salón multiusos se realizará mediante conducto metálico aislado por el patinillo y una vez en el salón se realizara el cambio de conducto metálico a Climaver Neto. El acoplamiento de los conductos a las unidades climatizadoras, se realizará mediante elementos antivibratorios. La totalidad de accesorios, soportes, piezas especiales, codos, etc., se construirán según normas UNE, galvanizados en caliente.
Dadas las características arquitectónicas, del edificio, la difusión de aire y retorno del aire, se realizará mediante difusores rotacionales.
En el sistema de climatización, las características específicas del uso a que se destinan los locales y la diversidad de espacios que componen el edificio, se diseña una instalación muy flexible en su explotación, que permite en todo momento, mantener funcionando tan sólo aquellas unidades de tratamiento que realmente, son necesarias.
1.7.3.- CALIDAD DEL AIRE INTERIOR Y VENTILACIÓN. IT 1.1.4.2.2.
Teniendo en cuenta el uso del edificio, la categoría de calidad del aire interior (IDA) será aire de buena calidad (IDA 2), exigido para las zonas de oficinas. Para el salón multiusos se exige aire de calidad media (IDA 3).
Para el mantenimiento de una calidad aceptable del aire en los locales ocupados, se consideran los criterios de ventilación indicados en la norma UNE-EN 13779, que para el uso a que se destinan los locales a tratar indica un caudal mínimo de aire exterior de ventilación entre 10-15 l/s por persona, según el método indirecto de caudal de aire exterior por persona. En el caso del salón de multiusos se contempla un caudal mínimo de aire exterior de ventilación entre 6-10 l/s por persona.
La aportación de aire exterior se efectúa por medios mecánicos, mediante climatizadores, que a través de redes de distribución, suministran el aire necesario a cada local, de modo que éste se introduce ya tratado. En todo momento se mantendrá en sobrepresión el recinto climatizado, con respecto al resto de locales no climatizados y al exterior.
1.7.4.- SISTEMAS EMPLEADOS PARA AHORRO ENERGÉTICO EN CUMPLIMIENTO DE LA IT 1.2 EXIGENCIA DE EFICIENCIA ENERGÉTICA.
Se adoptan soluciones basadas en la limitación indirecta del consumo de energía de la instalación térmica mediante el cumplimiento de los valores límite y soluciones especificadas en la IT 1.2. Con el cumplimiento de esta instrucción se asegura la superación de la exigencia de la eficiencia energética. Las verificaciones a realizar son las siguientes:
a) Cumplimiento de la exigencia de la eficiencia energética en la generación de calor y frio.
a) Cumplimiento de la exigencia de la eficiencia energética en la generación de calor y frio. a.1) Generación de frio y calor (bomba de calor).
PLANTA REF MARCA TIPO MODELO Nº Uds. POTENCIA FRIO (Kw) EER POTENCIA CALOR (Kw) COP ESCALONES
CUBIERTA VRV I DAIKIN recuperación calor condesada por aire Unidad condensadora VRV-III REYQ20P9 1 56 3,76 62,5 4,11 4 COMPRESORES INVERTER CUBIERTA VRV II DAIKIN recuperación calor condesada por aire Unidad condensadora VRV-III REYQ8P9 1 22,4 4,31 25 4,38 2 COMPRESORES INVERTER CUBIERTA VRV III DAIKIN recuperación calor condesada por aire Unidad condensadora VRV-III REYQ24P 1 67 3,49 75 3,97 4 COMPRESORES INVERTER CUBIERTA VRV IV DAIKIN recuperación calor condesada por aire Unidad condensadora VRV-III REYQ20P9 1 56 3,76 62,5 4,11 4 COMPRESORES INVERTER CUBIERTA ROOF-TOP CIATESA EQUIPOS AIRE-AIRE COMPACTO DE CUBIERTA BOMBA DE
CALOR+CIRCUITO RECUPERACIÓN
SPACE IPF 120 V 1 41,8 2,97 38,8 3,22 CIRCUITOS INDEPENDIENTES 2 COMPRESORES CON 100-33-0 %
CUBIERTA AUT 01 DAIKIN Unidad condensadora Autónomo condensada por aire B.C FQ25B9V 1 2,5 3,42 3,2 3,48 1 COMPRESOR INVERTER CUBIERTA AUT 02 DAIKIN Unidad condensadora Autónomo condensada por aire B.C BQ35C8 1 3,4 2,91 4 3,28 1 COMPRESOR INVERTER CUBIERTA AUT 03 Y 04 DAIKIN Unidad condensadora Autónomo condensada por aire B.C FQ25B9V 2 2,5 3,42 3,2 3,48 1 COMPRESOR INVERTER CUBIERTA COND 01 CL-01 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ250A7W1B 1 28 3,77 31,5 4,09 2 COMPRESORES INVERTER CUBIERTA COND 02 CL-02 DAIKIN Unidad condensadora compatible con Climatizador de batería DX ERQ125A7W1B 1 14 3,98 16 4 1 COMPRESOR INVERTER
a.2) Generación de calor
No procede ya que no se proyecta caldera por no disponer de consumo de agua caliente sanitaria. - Requisitos mínimos de rendimiento energético de los generadores de calor (IT 1.2.4.1.2.1).
Según el R.D. 275/1995, de 24 de febrero, en el cual se establecen los requisitos de rendimiento aplicables a las calderas nuevas de agua caliente alimentadas con combustibles líquidos o gaseosos, para potencias menores a 400 kW, tendremos,
CALDERAS ESTÁNDAR
RENDIMIENTO A POTENCIA NOMINAL RENDIMIENTO A CARGA PARCIAL
Temperatura media del agua en la caldera (en ºC)
Expresión del
rendimiento (en porcentaje) media del agua Temperatura en la caldera (en ºC)
Expresión del requisito del rendimiento (en porcentaje)
70 ≥ 84 + 2log Pn ≥ 50 ≥ 84 + 3log Pn
En nuestro caso no procede por no instalarse caldera. - Rendimiento útil.
En nuestro caso no procede por no instalarse caldera. - Pérdida por disposición de servicio.
En nuestro caso no procede por no instalarse caldera. - Fraccionamiento de potencia.
En nuestro caso no procede por no instalarse caldera. - Regulación de quemadores.
En nuestro caso no procede por no instalarse caldera.
b) Cumplimiento de la exigencia de la eficiencia energética de las redes de tuberías y conductos de calor y frío.
- Aislamiento térmico en redes de tuberías.
Según lo indicado en la IT 1.2.4.2.1, las tuberías de los circuitos de calefacción y climatización, dispondrán de aislamiento térmico al contener fluido a temperatura mayor de 40ºC, en el caso que estas discurran por locales no calefactados, entre los que se deben considerar pasillos, galerías, patinillos, salas de máquinas y falsos techos.
En el caso de las tuberías que discurran por el exterior del edificio, la terminación final del aislamiento poseerá la protección suficiente contra la intemperie, que en el caso que nos ocupa se realizará mediante recubrimiento de aluminio.
Los espesores mínimos de aislamiento térmico, en mm., en función del diámetro exterior de la tubería sin aislar y de la temperatura del fluido en la red y para un material con conductividad térmica de referencia a 10 ºC de 0,040 W/ (m.K) serán los indicados en las siguientes tablas, extraídas de la IT 1.2.4.2.1.2.
Los espesores mínimos de aislamiento de las redes de tuberías que tengan un funcionamiento continuo, como las redes de agua caliente sanitaria, serán los indicados en las tablas anteriores aumentados en 5 mm.
Los espesores mínimos de aislamiento de las redes de tuberías de retorno de agua serán los mismos que los de las redes de tuberías de impulsión.
De la misma manera, para los accesorios de la red, como válvulas, filtros, etc., tendrán un espesor mínimo igual que los de la tubería en la que se encuentren instalados.
- Aislamiento térmico en redes de conductos.
Los conductos y accesorios de la red de impulsión de aire, siguiendo lo indicado en la IT 1.2.4.2.2, dispondrán de un aislamiento térmico suficiente para que la pérdida de calor no sea mayor que el 4% de la potencia que transportan y siempre que sea suficiente para evitar condensaciones.
Los espesores mínimos de aislamiento para un material con conductividad térmica de referencia a 10 ºC de 0,040 W/ (m.K) serán los indicados en las siguiente tabla, teniendo en cuenta que los equipos de climatización proyectados son de una potencia menor que 70 kW, considerando los climatizadores como equipos de generación de calor.
En el caso en el que los conductos discurran por el exterior, la terminación final del aislamiento se realizará con la protección suficiente contra la intemperie.
Las características de los materiales utilizados para el aislamiento térmico y como barrera contra el vapor, así como su colocación deben cumplir con lo especificado en la instrucción UNE 100171.
En caso de conductos fabricados con planchas aislantes, se admitirá el espesor de material determinado por el fabricante.
- Estanqueidad de redes de conductos.
La estanqueidad de la red de conductos viene indicada en la IT 1.2.4.2.3, de la cual se extrae que corresponderá a la clase B o superior, dependiendo de la aplicación.
- Caídas de presión en componentes.
Las caídas de presión máximas admisibles aplicadas en este proyecto son las que aparecen en la IT 1.2.4.2.4.
Baterías de calentamiento 40 Pa
Baterías de refrigeración en seco 60 Pa
Baterías de refrigeración y deshumectación 120 Pa
Recuperación de calor 80 a 120 Pa
Atenuadores acústicos 60 Pa
Unidades terminales de aire 40 Pa
Elementos de difusión de aire 40 a 200 Pa dependiendo del tipo de difusor
Rejillas de retorno de aire 20 Pa
Secciones de filtración Menor que la caída de presión admitida por el
fabricante, según tipo de filtro.
Los equipos de propulsión de los fluidos portadores se han seleccionado de forma que su rendimiento fuera el máximo en las condiciones calculadas de funcionamiento.
La potencia específica de los sistemas de bombeo cumplirá lo especificado en el RITE en cuanto al rendimiento del motor eléctrico.
Para los sistemas de ventilación se indica a continuación la categoría correspondiente, teniendo en cuenta que las categorías SFP 1 Y SFP 2 serían para sistemas de ventilación y de extracción; y las categorías SFP 3 Y SFP 4 serían para sistemas de climatización, dependiendo de su complejidad.
