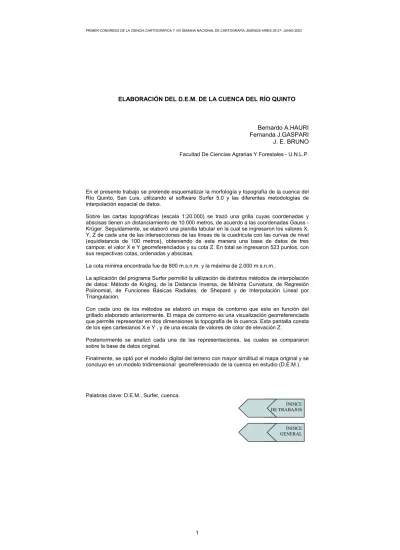

ELABORACIÓN DEL D.E.M. DE LA CUENCA DEL RÍO QUINTO
Bernardo A.HAURI
Fernanda J.GASPARI
J. E. BRUNO
Facultad De Ciencias Agrarias Y Forestales - U.N.L.P.En el presente trabajo se pretende esquematizar la morfología y topografía de la cuenca del Río Quinto, San Luis, utilizando el software Surfer 5.0 y las diferentes metodologías de interpolación espacial de datos.
Sobre las cartas topográficas (escala 1:20.000) se trazó una grilla cuyas coordenadas y abscisas tienen un distanciamiento de 10.000 metros, de acuerdo a las coordenadas Gauss - Krüger. Seguidamente, se elaboró una planilla tabular en la cual se ingresaron los valores X, Y, Z de cada una de las intersecciones de las líneas de la cuadricula con las curvas de nivel (equidistancia de 100 metros), obteniendo de esta manera una base de datos de tres campos: el valor X e Y georreferenciados y su cota Z. En total se ingresaron 523 puntos, con sus respectivas cotas, ordenadas y abscisas.
La cota mínima encontrada fue de 800 m.s.n.m. y la máxima de 2.000 m.s.n.m..
La aplicación del programa Surfer permitió la utilización de distintos métodos de interpolación de datos: Método de Kriging, de la Distancia Inversa, de Mínima Curvatura, de Regresión Polinomial, de Funciones Básicas Radiales, de Shepard y de Interpolación Lineal por Triangulación.
Con cada uno de los métodos se elaboró un mapa de contorno que esta en función del grillado elaborado anteriormente. El mapa de contorno es una visualización georreferenciada que permite representar en dos dimensiones la topografía de la cuenca. Esta pantalla consta de los ejes cartesianos X e Y , y de una escala de valores de color de elevación Z.
Posteriormente se analizó cada una de las representaciones, las cuales se compararon sobre la base de datos original.
Finalmente, se optó por el modelo digital del terreno con mayor similitud al mapa original y se concluyo en un modelo tridimensional georreferenciado de la cuenca en estudio (D.E.M.).
Palabras clave: D.E.M., Surfer, cuenca.
ÍNDICE DE TRABAJOS
ÍNDICE GENERAL
ELABORACIÓN DEL D.E.M. DE LA CUENCA DEL RÍO QUINTO
Bernardo A.HAURI
Fernanda J.GASPARI
J. E. BRUNO
Facultad De Ciencias Agrarias Y Forestales - U.N.L.P. RESUMEN
En el presente trabajo se pretende esquematizar la morfología y topografía de la cuenca del Río Quinto, San Luis, utilizando el software Surfer 5.0 y las diferentes metodologías de interpolación espacial de datos.
Sobre las cartas topográficas (escala 1:20.000) se trazó una grilla cuyas coordenadas y abscisas tienen un distanciamiento de 10.000 metros, de acuerdo a las coordenadas Gauss - Krüger. Seguidamente, se elaboró una planilla tabular en la cual se ingresaron los valores X, Y, Z de cada una de las intersecciones de las líneas de la cuadricula con las curvas de nivel (equidistancia de 100 metros), obteniendo de esta manera una base de datos de tres campos: el valor X e Y georreferenciados y su cota Z. En total se ingresaron 523 puntos, con sus respectivas cotas, ordenadas y abscisas.
La cota mínima encontrada fue de 800 m.s.n.m. y la máxima de 2.000 m.s.n.m..
La aplicación del programa Surfer permitió la utilización de distintos métodos de interpolación de datos: Método de Kriging, de la Distancia Inversa, de Mínima Curvatura, de Regresión Polinomial, de Funciones Básicas Radiales, de Shepard y de Interpolación Lineal por Triangulación.
Con cada uno de los métodos se elaboró un mapa de contorno que esta en función del grillado elaborado anteriormente. El mapa de contorno es una visualización georreferenciada que permite representar en dos dimensiones la topografía de la cuenca. Esta pantalla consta de los ejes cartesianos X e Y , y de una escala de valores de color de elevación Z.
Posteriormente se analizó cada una de las representaciones, las cuales se compararon sobre la base de datos original.
Finalmente, se optó por el modelo digital del terreno con mayor similitud al mapa original y se concluyo en un modelo tridimensional georreferenciado de la cuenca en estudio (D.E.M.).
INTRODUCCIÓN
En el presente trabajo se esquematizó la morfología y topografía de la cuenca del Río Quinto, utilizando el software Surfer, para la elaboración del modelo digital del terreno D.E.M..
Se considera a la cuenca como unidad de planificación, estudio y gestión de los recursos naturales, como un sistema donde sus componentes (económicos, ecológicos y sociales) están interrelacionados.
Nuestro objeto de estudio es la cuenca superior del Río Quinto ubicada en las sierras de San Luis, sector centro – norte de la provincia del mismo nombre, comprendiendo aproximadamente 2/3 del departamento de Pringles.
La forma de la cuenca, si bien no es un óvalo, se asemeja bastante a éste, correspondiendo su diámetro mayor a la dirección Norte – Sur, abarcando una superficie de 1781 Km2,
ubicándose, según coordenadas Gauss – Kruger X: 6370 – 6313 Y: 3523 – 3479.
Está limitada al norte por una divisoria que corre por los cerros Tomolasta, Redondo, Intihuasi y Cerros Largos. Al noroeste limita con las pampas de las Invernadas, al oeste lo constituye una línea que partiendo de la Pampa de las Invernadas se dirige hacia el sur pasando por los cerros Guanaco, y Retama. El límite Sur está determinado por una línea desde la zona anteriormente mencionada hasta el dique Paso de las Carretas, siendo el límite este una divisoria que se dirige desde Paso de las Carretas hasta Cerros Largos pasando por la localidad de Saladillo.
La región presenta clima semiárido, zona serrana y lluvias torrenciales, definiendo un ecosistema frágil con riesgos de erosión que conjuntamente con el deficiente manejo del suelo por acción antrópica, considerando que este un participante activo del sistema, y posiblemente concluya en proceso de desertificación.
El aporte de posibles soluciones tiene que ser tal que permita la sostenibilidad en el manejo de los recursos naturales y el mejoramiento de la calidad de vida de la población.
OBJETIVO
Aplicación del programa informático SURFER 5.0 para WINDOWS (marzo de 1994) para la obtención del modelo digital del terreno (D.E.M.) de la cuenca del Río Quinto en la Provincia de San Luis.
MATERIALES Y METODOS
Sobre las cartas topográficas (escala 1:20.000) se trazó una grilla cuyas coordenadas y abscisas tienen un distanciamiento de 10.000 metros, de acuerdo a las coordenadas Gauss-Krüger.
Para la confección de la base de datos se utilizaron las siguientes cartas topográficas, de la Dirección Provincial de Catastro de la Provincia de San Luis, de acuerdo a su ubicación geográfica:
La Carolina,
V-00-45 Cerro Intihuasi, VI-50-45 La Carolina, V-00-45 Cerro Intihuasi, VI-50-45 Cerro Blanco, V-00-50 Cerros Largos, VI-50-50
Paso del Rey, V-00-55 Loma Alta, VI-50-55 Los Tapiales, IX-00-00
Pampa del Tamboreo, X-50-00 El Trapiche, IX-00-05 El Balde, X-50-05 El Durazno, IX-00-10 Saladillo, X-50-10 La Petra, X-50-15
Los limites de la cuenca del Río Quinto, según las coordenadas Gauss-Kruger, en metros, son:
1. Entre 3.478.000 al este y 3.523.000 al oeste; 2. Entre 6.312.000 al sur y 6.378.000 al norte.
Se elaboró una planilla tabular en la cual se ingresaron los valores X, Y, Z de cada una de las intersecciones de las líneas de la cuadricula con las curvas de nivel (equidistancia de 100 metros), obteniendo de esta manera una base de datos de tres campos: el valor X e Y georreferenciados y su cota Z. En total se ingresaron 523 puntos, con sus respectivas cotas, ordenadas y abscisas.
El rango de altitud de trabajo fue entre la cota mínima de 800 m.s.n.m., y la máxima de 2000 m.s.n.m..
Una vez confeccionada la planilla con los puntos identificados en las cartas topográficas, se exportó la grilla de datos a formato Lotus. Para ingresar al SURFER y representar la cuenca, se realizó la interpolación de la grilla de puntos.
La aplicación del programa SURFER permitió la utilización de distintos métodos de interpolación de datos como:
• Método de Kriging
• Método de la Distancia Inversa • Método de Mínima Curvatura • Método de Regresión Polinomial • Método de Funciones Básicas Radiales • Método de Shepard
• Método de Interpolación Lineal por Triangulación
Con cada uno de los métodos se elaboro un mapa de contorno que esta en función del grillado elaborado anteriormente.
Considerando que el mapa de contorno es una cartografía georreferenciada, esta permite visualizar en dos dimensiones la topografía de la cuenca. Esta pantalla consta de los ejes cartesianos X e Y , y de una escala de valores de color de elevación. El mapa de superficie representa al mapa de contorno en tres dimensiones, es decir en formato tridimensional.
También se realizó un Modelo Digital del Terreno (D.E.M.) con la cartografía topográfica original con el software Idrisi, para tomar como base de confrontación con las diferentes metodologías.
Se realizó un análisis estadístico de regresión lineal sobre cada una de los métodos de interpolación, para identificar el grado de correlación entre los puntos de la grilla topográfica y el mapa de contorno generado por cada método utilizado.
RESULTADOS:
Las representaciones de la topografía de la cuenca ajustan significativamente con el mapa topográfico original en la mayoría de las opciones que nos brinda el SURFER.
El resultado del análisis estadístico muestra: MINIMA CURVATURA
KRIGGING
SHEEPARD
CONCLUSION
Los métodos de representación del modelo digital del terreno seleccionados fueron el de Mínima Curvatura y el Kriging. Finalmente se opto por el método de Mínima Curvatura puesto que representaba mejor la topografía en las zonas altas de la cuenca.
Se concluye que la aplicación del Surfer 5.0 para la obtención del Modelo Digital del Terreno resulta altamente satisfactoria y representa en forma fehaciente la realidad topográfica de la
cuenca en estudio. Por lo tanto su implementación en estudios en la zona es de gran utilidad, para la confección de la cartografía base y toponimia.
BIBLIOGRAFIA
1. Dirección Provincial de Catastro. 1968 Planos fotogramétricos elaborados en base a fotografías aéreas. Escala 1:20.000.
2. Eastman, J.Ronald. 1997.IDRISI para Windows, Guía del Usuario versión 2.0 3. Instituto Geográfico Militar. 1996. Cartas Imagen satelitarias. Escala 1:250.000. 4. INTA E.E.A.S.L. 1998. Carta de Suelos y Vegetación de la Provincia de San Luis.
Escala 1:800.000.
5. López Cadenas del Llano, F. 1999. Restauración hidrológico forestal de cuencas y control de la erosión. Tragsatec. España.
6. Ministerio de Agricultura de la Nación. Mapas Geológicos. 1949. Escala 1:200.000. 7. Mintegui Aguirre, J.A. y F.López Unzú. 1990. La Ordenación Agrohidrológica en la
Planificación. Ed.Servicio Central de Publicaciones del Gobierno Vasco. 8. PLAN MIL. 1999. Gobierno de la Provincia de San Luis.
Bernardo Abel HAURI Ingeniero Forestal
Ayudante Diplomado del Curso de Manejo de Cuencas
Estudiante avanzado de Magister Scientiae en Manejo de Cuencas Hidrográficas Fernanda Julia GASPARI
Ing. Forestal Mg.Sc. en Conservación y Gestión del Medio Natural Profesora Adjunta del Curso de Manejo de Cuencas
Coordinadora del Magister Scientiae en Manejo de Cuencas Hidrográficas Profesora del Curso de Manejo y Gestión de Cuencas
Estudiante avanzado de Doctorado de la FCAF. J. E. BRUNO
Departamento de Ambiente y Recursos Naturales Facultad de Ciencias Agrarias y Forestales Universidad Nacional de La Plata
