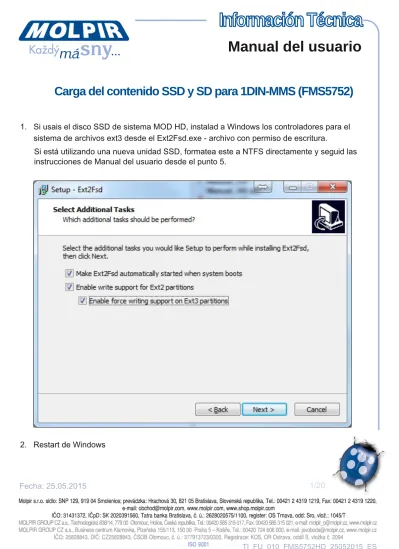

Carga del contenido SSD y SD para 1DIN MMS (FMS5752)

1

Fecha: 25.05.201 5 1 /20

TI_FU_01 0_FMS5752HD_2505201 5_ES

Información Técnica

Manual del usuario

Carga del contenido SSD y SD para 1DIN­MMS (FMS5752)

sistema de archivos ext3 desde el Ext2Fsd.exe - archivo con permiso de escritura.

Si está utilizando una nueva unidad SSD, formatea este a NTFS directamente y seguid las instrucciones de Manual del usuario desde el punto 5.

Fecha: 25.05.201 5 2/20

3. Start de programa Ext.2 Volume Manager.

4. Conectar SSD con PC y controlar letra de parte del disco. Si la letra no ha sido asignada automaticamente, podeis anadirla en el contexto de partición apropiada seleccionando

Cambiar la letra(artículo 1 ))

1

Información Técnica

Manual del usuario

5. Copiar a SSD conectado SSD peliculas a carpeta /videos/movies, musica a carpeta /music

y imagenes a carpeta /images/photos.

6. Copiar a la tarjeta SD formateada(FAT, FAT32) peliculas a carpeta /videos/movies, musica a carpeta /musicy imagenes a carpeta /images/photos. Proceso para la producción de películas, música y fotos:

* mira a punto 6a de la pagina suguiente

3/20

Parámetros necesarios de archivos multimedia

Video archivos

Stream format: MPEG-4 AVC (AVI)*

Video encoder: x264 (XviD)*

Size: 1 280 x 720 px (720 x 480 px)*

Framerate: 23,976 fps

Bitrate: 3000 kb/s (1200 kb/s)*

Rate control mode: CBR (Constant bitrate)

Audio: MPEG-4 AAC Low Complexity, 48000 Hz, Stereo, 1 92 kbps

(MPEG­1 Layer 3, 44100 Hz, Stereo, 128 kbps)*

Audio archivos

Codec: MPEG-1 Layer 3

Samplerate: 441 00

Bitrate: 1 28 kbps

Rate control mode: CBR (Constant bitrate)

Imagenes

Format/Size: JPG/1 280 x 720 px(720 x 480 px)*

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

4/20

Preparación de la película de los Bluray discos

2. Inserte un disco Blu-ray en la unidad y después de cargar un disco, seleccionar el código de región para discos Blu-ray (Pos. 1 ).

4/20

1

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

3. Seleccione opcion Bluray Ripper / M2TS(Pos. 1 ), seleccione la carpeta de destino (Pos. 2),

seleccione película principal(Pos. 3), el idioma y los subtítulos (pos. 4, 5) y configurar el perfil a m2ts.passtrough (Pos. 6).

5/20

1

2

3

4

5

6

Información Técnica

Manual del usuario

4. PDespués de revisar la configuración y pulsarSTART, comprobar el progreso de la conversión yespere a su finalización.

6/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

5. Iniciar programa TEncoder y ajustar Video Codec aH.264, Audio Codec aAAC,

sucesivamente. Codificador a FFMpegy Container a MP4.

7/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

6. Con botón de Codec Option ajustar los parámetros del videoarchivo de salida.

M u y i m p o r t a n t e : r o g a m o s m a n t e n e r l o s v a l o r e s m e n c i o n a d o s ! ! !

8/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

6a. Si necesita almacenar más películas en el disco, puede utilizar la resolución SD que establece de acuerdo conla siguiente imagen:

ADVERTENCIA:Este procedimiento puede reducir la calidad de la imagen, sobre todo en las escenas de luz con movimiento rápido objetos.

9/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

7. TCon el botónAddel archivo de salida de DVDFab (Pos. 1 ). Podeis agregar más archivos ya preparados. Seleccione una via a videoarchivo de salida o utilize el mismo archivo que el

archivo de entrada (Pos. 2). Después de comprobar los parámetros en la ventanaOption Summarypulse boton Codificar- comienza la conversión.

1 0/20

1

2

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

8. La conversión podeis ver en la siguiente ventana, una vez finalizada la conversion puede seleccionar la acción (Pos. 1 ).

11 /20

1

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

Preparacion de musica del CD

1 2/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

2. Inserte el CD y después de cargar seleccione la pista para transferencia. Al seleccionar

Options/Settingspodeis abrir ventana de abrir la ventana configuración.

1 3/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

3. En la rama de Directories & filesseleccione una carpeta para musica convertida.

1 4/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

4. En la rama Encodersseleccione Bitrate Maxa 1 28 kbps.

1 5/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

5. Al seleccionar boton Extract CD track(s)to Compressed Audio File(s)poneis en marcha la conversion.

1 6/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

Preparacion de imagenes

1 7/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

2. Al seleccionarFile/BatchConversion/Renameabre ventana de Batch conversion.

Seleccione las imágenes para conversión (Pos. 1 ), con el botónAddlos podeis añadir a la lista (Pos. 2). Elija el formato de salida (Pos. 3) y una carpeta para el resultado de la conversión (Pos. 4). Con el botónAdvancedpodeis abrir ventana Set for all images(Pos. 5)..

1 8/20

1

2

3

4

5

Información Técnica

Manual del usuario

3. El panel Resizesajustar los valores. Después de confirmar con el botón OKpodeis iniciar la conversión con el boton Start Batchen la ventana de vuelta.

1 9/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario

4. Resultado de la conversión se muestra en la ventana Batch conversion done. Con el botón

Return to batchpuede seguir otra conversión o pulze boton Exit batchsalir.

20/20

Fecha: 25.05.201 5

Información Técnica

Manual del usuario
