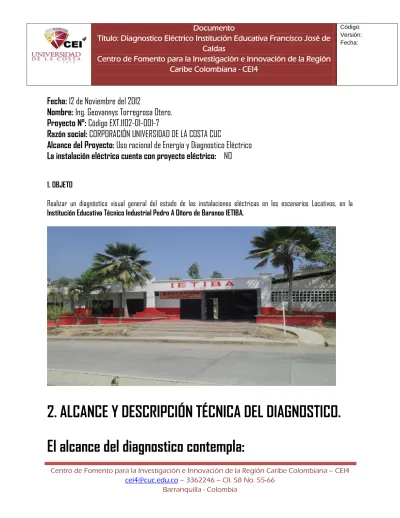

Fecha: 12 de Noviembre del 2012
Nombre: Ing. Geovannys Torregrosa Otero.
Proyecto N°: Código EXT.1102-01-001-7
Razón social: CORPORACIÓN UNIVERSIDAD DE LA COSTA CUC
Alcance del Proyecto: Uso racional de Energía y Diagnostico Eléctrico
La instalación eléctrica cuenta con proyecto eléctrico: NO
1. OBJETORealizar un diagnóstico visual general del estado de las instalaciones eléctricas en los escenarios Locativos, en la
Institución Educativa Técnico Industrial Pedro A Oñoro de Baranoa IETIBA.
2.
ALCANCE Y DESCRIPCIÓN TÉCNICA DEL DIAGNOSTICO.
Visita al sitio.
Recolección de información disponible de la zona a evaluar. Identificación de visual de los circuitos existentes.
Diagnostico del alumbrado en general.
Diagnostico del estado de postes de alumbrado. Diagnostico del estado de las subestación eléctrica.
Verificación del sistema de descargas a tierra, donde existan.
Recomendaciones para la ejecución de las actividades de reparación y mantenimiento, establecido en la norma RETIE.
Recomendaciones las actividades de reparación y mantenimiento.
3. DATOS GENERALES DEL PROPIETARIO DE LA OBRA. Usuario del Diagnostico: Guillermo León Molina Ortiz
Razón social del cliente: Institución Educativa Técnico Industrial Pedro A Oñoro IETIBA
Dirección: Calle 12 N° 19 - 409
Municipio: Baranoa
Departamento: Atlántico
Teléfono y fax: 8794612
Correo electrónico: [email protected]
4. DIAGNÓSTICO.
Área Educativa Hasta un Nivel: SI Edificio Educativo de hasta dos niveles: Edificio Educativo de hasta tres niveles:
5. ESPECIFICACIONES TÉCNICAS DE LA INSTALACIÓN ELÉCTRICA. Tensión: 226 - 130V
Carga instalada: 75 kW
Carga contratada: 75 kW
Carga máxima admisible: 75 kW
Área total: 10.000 m2
Área común: 3.000 m2
Capacidad máxima: 1.990 Personas
Daño: Defecto: Deterioro: SI Corrosión: SI Otro tipo: DIAGNOSTICO
ACOMETIDAS, ALIMENTADORES Y CIRCUITOS Si cumple No cumple
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Los conductores de la acometida son de un tamaño y capacidad nominal adecuados. Si cumple No cumple
2 Los medios de soporte de la acometida, están sujetos firmemente en la instalación.
3 Los conductores de entrada de la acometida muestran daño físico evidente. 4 Los conductores de acometida, alimentadores en exteriores y los circuitos derivados
en exteriores están separados de entre puertas, ventanas y sobre los techos, piso y albercas.
5 Los conductores y canalizaciones de entrada de la acometida están sujetos firmemente a techos y muros.
6 Los conductores y canalizaciones de entrada de la acometida terminan, en accesorios o conectadores aprobados para el tipo de canalización.
7 El equipo de entrada de la acometida es de fácil acceso.
8 El equipo de entrada de la acometida, conductores o canalizaciones muestra daño físico.
9 El conductor de puesta a tierra que conecta al electrodo de puesto a tierra es de tamaño adecuado.
CONEXIÓN DE LOS CONDUCTORES DE PUESTA A TIERRA
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 La conexión entre los conductores de puesta a tierra o puente de unión, aseguran una trayectoria de tierra efectiva y permanente.
2 El conductor de puesta a tierra está conectado al electrodo de puesta a tierra.
3 El conductor de puesta a tierra está protegido contra daño físico.
5 Los conductores en derivación conectados al conductor de puesta a tierra, no tienen empalmes.
TABLEROS DE ALUMBRADO, CONTROL Y EQUIPO DE DISTRIBUCIÓN
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Los tableros de alumbrado, control y el equipo de distribución son accesibles.
2 Los tableros de alumbrado, control y equipo de distribución muestran deterioro o daño físico.
3 Todos los conductores que entran al equipo están sujetos con conectadores aprobados.
4 Todas las aberturas deben están cerradas.
5 Todas las partes metálicas no vivas deben estar puestas a tierra eficazmente.
6 Los tableros deben ser de frente muerto.
MEDIOS DE DESCONEXIÓN
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Están marcados de manera legible, en el punto en donde comienza, para indicar su
propósito.
2 Es capaz de soportar el medio ambiente que lo rodea.
DISPOSITIVOS DE PROTECCIÓN
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Ser de una capacidad asignada adecuada para las condiciones de utilización del conductor que se conecta.
2 No muestren evidencia de daño físico o sobrecalentamiento.
3 Las conexiones o terminaciones están desconectadas y/o muestran evidencia de corrosión.
4 Deben estar aprobados e instalarse de acuerdo con el instructivo que el fabricante anexa en los productos.
5 Si presentan evidencia de fundición, ataque o daño de las bases de fusibles, deberán
CONDUCTORES Y ENSAMBLES DE CONDUCTORES
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Expuestos están soportados adecuadamente.
2 Que entran a los tableros de alumbrado y control, cajas y a dispositivos están sujetos y soportados como se requiere para asegurar que el esfuerzo no se transmite a los conductores y terminales.
3 Los empalmes y derivaciones están conectados sólidamente.
4 No muestran evidencia de sobrecalentamiento o deterioro.
5 No muestran evidencia de desgaste, daño o abuso físico.
CABLES FLEXIBLES
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 No deben usarse como sustituto del alambrado fijo de una instalación.
2 No deben usarse a través de hoyos en paredes, techos o pisos.
3 No deben usarse en accesos o ventanas, debajo de alfombras y similares.
4 No deben usarse sobre las superficies de inmuebles.
5 No deben usarse como sustitutos del alambrado fijo en cuartos o áreas, deben remplazarse con receptáculos, utilizando un método de alambrado permitido.
CANALIZACIONES
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Están sujetas firmemente en la instalación.
2 Terminan en accesorios o conectadores.
3 No muestran evidencia de daño físico o deterioro.
LUMINARIAS CONECTADAS
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Los conductores de alimentación de luminarias no deben mostrar evidencia de sobrecalentamiento, daño físico evidente.
3 Se utilizan con lámparas de acuerdo a las instrucciones del fabricante y no deben
exceder las capacidades nominales máximas indicadas.
4 Las conexiones de las luminarias están polarizadas en la forma que indica la norma.
5 Las luminarias incandescentes que se instalan en clóset para ropa tienen la distancia que se requiere a materiales combustibles de acuerdo con la regulación y/o normas vigentes.
CAJAS ELECTRICAS Y ENVOLVENTES SIMILARES
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Las tapas de las cajas están sujetas firmemente.
2 Instalados en lugares mojados están aprobados e identificarse para su utilización en esos lugares.
3 Instalados en lugares húmedos están ubicados en donde se evita la condensación por acumulación o ingreso de humedad.
4 Las aberturas que no se utilizan en cajas deben están cerradas.
5 Si existe conductor de puesta a tierra, todas las superficies conductoras susceptible de energizarse, están puestas a tierra.
6 En los muros y techos construidos de madera u otras superficies de materiales combustibles las cajas deben alinearse con la superficie del acabado o la que se proyecta desde el acabado.
7 Verificar que en las superficies con repello, muros o páneles de yeso roto o incompleto no existan espacios o aberturas mayores que 3 mm en la orilla de la caja o accesorios.
INTERRUPTORES DE UTILIZACIÓN GENERAL
DIAGNOSTICO SI CUMPLE NO CUMPLE
1 Los envolventes de los interruptores y receptáculos deben estar sujetos en la instalación.
2 Los interruptores y receptáculos deben contar con sus tapas o placas. 3 La conexión de los conductores a los puntos terminales debe estar conectados
sólidamente.
4 Deben funcionar adecuadamente y no deben mostrar evidencias de sobrecalentamiento o daño físico.
5 No deben estar pintados o cubiertos tipo de capa o barnices originales. RECOMENDACIONES
1. MANTENIMIENTO DE SUBESTACIÓN
Dentro de los aspectos más representativos y a tener en cuenta en los planes de mantenimiento esta la subestación, donde se observa evidencia del deterioro del Estado del Tablero de Distribución y sus protecciones, se recomienda realizar la limpieza de equipos dado que por medio de este tipo de mantenimiento se logra incrementar la vida útil de los equipos y detectar las posibles fallas que se pueden presentar en los mismo. Se recomienda realiza mantenimientos programados para detectar posibles fugas de aceite en los equipos de transformación, deterioro de los aislante y falsos contactos entre las conexiones de los bornes de transformación y las terminales de los mismos. Su ubicación se muestra en la figura No.1 y No.2.
Figura No.1 (Tablero de Distribución) Figura No.2 (Transformador 75 Kva Trifásico)
2. PRUEBAS Y ANALISIS FISICOQUIMICO DEL ACEITE
Realizar en un laboratorio certificado por el Reglamento Técnico de Instalaciones Eléctricas RETIE, Ministerio de Minas y Energía, pruebas fisicoquímicas de aceites bajo la dirección de un químico especializado. Esta prueba tiene por objeto conocer las características físicas, químicas y eléctricas del aceite, ejecutando las siguientes pruebas:
Transformador 75 Kva Trifásico
Rigidez dieléctrica…... Norma ASTM-D-1816 o D-877 Tensión interracial…... Norma ASTM-D-971
Contenido de agua…... Norma ASTM-D-1533 Gravedad especifica….... Norma ASTM-D-1298 No. De neutralización…... Norma ASTM-D-974 Color…... Norma ASTM-D-1500
3. INSTALACIONES ELECTRICAS
Reglamenta las instalaciones Eléctricas Internas y de la Subestación Eléctrica de la escuela, a través Reglamento Técnico de Instalaciones Eléctricas RETIE, Ministerio de Minas y Energía. (Específicamente Demarcación de las Protecciones y Señalización de la Subestación). Su ubicación se muestra en la figura No.3 y No.4.
Figura No.3 (Subestación sin demarcar e identificar) Figura No.4 (Protecciones sin Identificar)
Las observaciones contenidas en este Diagnostico, están basadas en los requerimientos exigidos por el Reglamento Técnico de Instalaciones Eléctricas “RETIE”, el cual tiene como objeto fundamental “Establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y de la preservación del medio ambiente, previniendo, minimizando o eliminando los riesgos de origen eléctrico” y dentro del cual hace obligatorio la aplicación de estos Objetos Fundamentales, en los primeros 7 capítulos del Código Eléctrico Colombiano NTC-2050.
4. ACOMETIDAS GABINETES Y TABLEROS ELECTRICOS
Las instalaciones eléctricas de los Salones, oficinas, cafetería de la Institución Educativa Industrial Pedro A Oñoro, se alimentan de un de transformador Trifásico 75 kva, el cual no cumple la normativa vigente del “RETIE”, ubicado en un Subestación de distribución, localizado en la parte Interna de la Institución. Su ubicación se muestra en la figura No.5 y No.6.
Figura No.5 Figura No.6
5. DISTRIBUCIÓN DE LA ACOMETIDA ELÉCTRICA DE LA INSTITCIÓN EDUCATIVA.
La acometida eléctrica, se distribuye a un tablero de distribución interno y un equipo de medida, Su ubicación se muestra en la figura No.7 y No.8.
Figura No.7 Figura No.8
La acometida eléctrica se deriva desde el poste. Se debe colocar la bajante en tubería Metálica galvanizada pesada para intemperie, con el fin de proteger la acometida eléctrica.
El tablero de distribución interno, se encuentra alojado en un cuarto útil, las protecciones son adecuadas para los calibres de conductor y las corrientes censadas en ellas, es de fácil acceso y se permite la manipulación de personal Exclusivo para su manipulación.
El tablero de distribución, se distribuye la acometida para las Salones, oficinas, cafetería, Salón de informáticas, salón de audiovisuales y para la iluminación de la cancha principal. Su ubicación se muestra en la figura No.9 y No.10.
Figura No.9 Figura No.10
6. TABLEROS DE DISTRIBUCIÓN INTERNO.
El tablero de distribución, de la Subestación Eléctrica, no cumplen las especificaciones descritas en el “RETIE” articulo 17, numeral 9 “Tableros eléctricos”, articulo 15 “puesta a tierra” y la NTC 20-50 en la sección 250 y el articulo 384 “Cuadros de distribución y paneles de distribución”, articulo 110-14, “Conexiones eléctricas” y la tabla No 13 del “RETIE”, “código de colores para conductores aislados”. Su ubicación se muestra en la figura No.11 y No.12.
Figura No.11 Figura No.12
7. DISTRIBUCIÓN DE LA ILUMINACIÓN.
En general la instalación eléctrica de la Institución Educativa, se encuentran en buen estado.
8. ILUMINACION.
Iluminación del Exterior
La iluminación de los Exteriores están en buenas condiciones, se recomienda realiza mantenimiento constante a la iluminación y a las instalaciones externas.
Iluminación interior.
La iluminación al interior de Salones, oficinas, cafetería, Salón de informáticas, salón de audiovisuales y de la cancha principal, es adecuada y no se presentan problemas en la acometida eléctrica.
Iluminación Natural.
Adecuar las áreas de enseñanza y formación con sistema natural de iluminación al interior de los Salones, que permiten mejor Visibilidad y Ahorro de Uso Racional de Energía.
9. SISTEMA DE PUESTA A TIERRA.
El Transformador cuenta con una puesta a tierra de protección. Al tablero de distribución de la acometida interna, debe llegar un conductor de puesta a tierra, se debe aterrizar la carcasa al igual que los toma corrientes, las cajas metálicas, tuberías metálicas, y accesorios metálicos del sistema de acometida interna según disposición de la NTC 20-50, sección 300-9, “Puesta a tierra de canalizaciones metálicas”.
10. SISTEMA DE PROTECCIÓN CONTRA RAYOS.
Se recomienda diseñar un sistema de protección contra rayos según criterios del “RETIE” artículo 42, “Requisito de protección contra rayos” y la NTC 45-52, “Protección contra rayos”.
Se deben instalar supresores de sobretensión clase „B‟, en los tableros eléctricos internos y clase „C‟, en la subestación de energía eléctrica, para proteger equipos y aparatos sensibles instalados. Su ubicación se muestra en la figura No.13
Figura No.13 (Tablero Electrónico)
10. TABLEROS Y GABINETES ELÉCTRICOS
Los tableros y medidores eléctricos deberán cumplir las especificaciones técnicas y de instalación contempladas en el “RETIE” articulo 17, numeral 9 y la NTC 20-50, sección 373, “gabinetes y cajas de corta circuitos” y la sección 384, “cuadros de distribución y tableros”. Su ubicación se muestra en la figura No.14 y No.15
Figura No.14 Figura No.15
11. TUBERÍA PARA INSTALACIONES ELÉCTRICAS.
La tubería para instalaciones eléctricas, deberán cumplir con las especificaciones técnica y de instalación contempladas en el “RETIE” articulo 17, numeral 11, la NTC 20-50, capitulo 3, sección de la 345 a la 351. Su ubicación se muestra en la figura No.16
Figura No.16
Los conductores eléctricos, deberán cumplirlas especificaciones técnicas, y de instalación contempladas en el numeral 1 del artículo 17 del “RETIE”, la NTC 20-50, capitulo 3 y con los requisitos aplicables de la última edición de las siguientes normas en cuanto a materiales y diseño.
NEMA Pub. No. WC5 “Thermoplastic-Insulated Wire and Cable for the Transmission and Distribution of Electrical Energy” (ICEA S-61-402)
ASTM Todas las normas aplicables
UL 1581, NTC ICONTEC 3203, UL 62 NTC ICONTEC 2356
ICONTEC/NTC Todas las normas aplicables, en especial las normas 1099, 2050, 2186 y 2204
13. PUESTA A TIERRA.
Los materiales utilizados para los sistemas de puesta a tierra, deben seguir los las especificaciones técnicas y de instalación, contempladas en el “RETIE”, articulo 15, “puesta a tierra” y la sección 250 de la NTC 20-50, Puesta a tierra.
14. ACCESORIOS ELÉCTRICOS.
Los accesorios eléctricos como bandejas para cable, ductos bajo el piso, cajas de salida, de suiches, de empalme y accesorios, deberán cumplir los requisitos establecidos por la NTC 20-50, capitulo 3. Su ubicación se muestra en la figura No.17.
