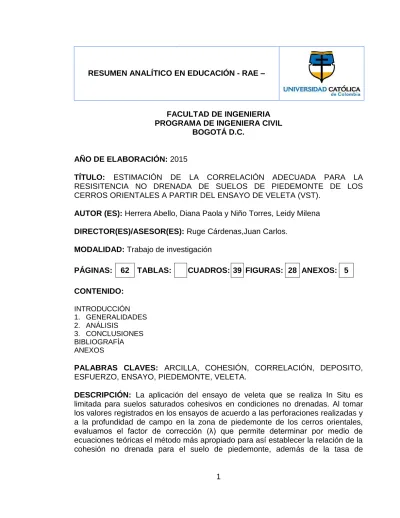

FACULTAD DE INGENIERIA PROGRAMA DE INGENIERA CIVIL
BOGOTÁ D.C.
AÑO DE ELABORACIÓN: 2015
TÍTULO: ESTIMACIÓN DE LA CORRELACIÓN ADECUADA PARA LA RESISITENCIA NO DRENADA DE SUELOS DE PIEDEMONTE DE LOS CERROS ORIENTALES A PARTIR DEL ENSAYO DE VELETA (VST).
AUTOR (ES): Herrera Abello, Diana Paola y Niño Torres, Leidy Milena
DIRECTOR(ES)/ASESOR(ES): Ruge Cárdenas,Juan Carlos.
MODALIDAD: Trabajo de investigación
PÁGINAS: 62 TABLAS: CUADROS: 39 FIGURAS: 28 ANEXOS: 5 CONTENIDO: INTRODUCCIÓN 1. GENERALIDADES 2. ANÁLISIS 3. CONCLUSIONES BIBLIOGRAFÍA ANEXOS
PALABRAS CLAVES: ARCILLA, COHESIÓN, CORRELACIÓN, DEPOSITO, ESFUERZO, ENSAYO, PIEDEMONTE, VELETA.
DESCRIPCIÓN: La aplicación del ensayo de veleta que se realiza In Situ es limitada para suelos saturados cohesivos en condiciones no drenadas. Al tomar los valores registrados en los ensayos de acuerdo a las perforaciones realizadas y a la profundidad de campo en la zona de piedemonte de los cerros orientales, evaluamos el factor de corrección (λ) que permite determinar por medio de
sobreconsolidacion (OCR) utilizando el factor de corrección (β). Cuando se obtienen los resultados después de analizar la información por los métodos escogidos se determina que el método de las normas y especificaciones Invias (2012) es el más aproximado al registrado en el estudio de suelos.
METODOLOGÍA:
La metodología utilizada para el análisis del proyecto está basada en tres etapas: 1. Primer etapa: Solicitud de estudios de suelos realizados con el ensayo de veleta (VST) en los cerros orientales de la Ciudad de Bogotá.
2. Segund Epata: Registrar los datos contenidos en los estudios de suelos y realizar los calculos, para ser evaluados en cada una de ecuaciones que plantean cada uno de los autores para hallar la tasa de sobreconsolidación (OCR), corrección del valor de resistencia al corte (Cu) de campo con veleta y la presión de preconsolidación.
3. Tercera Etapa: Graficar la informacion arrojada por cada autor y analisis de la misma.
CONCLUSIONES:
Dado el tipo de suelo arcilloso de los ensayos, se determina que el valor que arroja la correlación de la resistencia al corte (Cu) por medio del factor de corrección λ tiene un rango de 0.36 - 1.213 kg/cm².
Al analizar los resultados obtenidos después de evaluar las ecuaciones por los diferentes métodos planteados, se pudo observar que el valor mas aproximado al registrado en el estudio de suelos del ensayo de veleta ( VST) realizado in situ, es el que arroja el método de las normas y especificaciones Invias (2012).
Una vez evaluados los datos para hallar la tasa de sobreconsolidación por los diferentes autores relacionados en la tabla, se obtiene que la arcilla se encuentra sobreconsolidada ya que los valores arrojados son mayores a 1.
Al evaluar el OCR de manera tradicional (Presión de preconsolidacion/Presión efectiva), se observa que los valores obtenidos son mayores a 1, lo que confirma que esta dentro del rango de arcillas sobreconsolidadas.
La presión de preconsolidación de una arcilla teóricamente oscila entre 1-10 Kg/cm² y los valores obtenidos son 3.4 - 8.020 Kg/cm², con un promedio de 6.22 Kg/cm².
FUENTES:
http://www.fceia.unr.edu.ar/geologiaygeotecnia/Tipos%20de%20suelos_2007.pdf> BLIGHT, G.E. (1969). Journal of Soil Mechanics and Foundation Engineering Div. Pretoria: Foundation failures of four rockfill slopes, 1969. 980 p.
BRAJA M. Das. Principios de ingeniera de Cimentaciones. 4 ed. California: Thompson, 1999. 687 p.
CAPOTE ABREU, Jorge A. La Mecánica de Suelos y las Cimentaciones [en línea]. Cantabria: Universidad de Cantabria [citado 7 febrero, 2015]. Disponible en
Internet: <URL: http://grupos.unican.es/gidai/web/
asignaturas/CI/Cimentaciones.pdf>.
CASSAN, Maurice. Los Ensayos "in situ" en la mecánica del suelo Barcelona: Técnicos Asociados, 1982. 487 p. http://www.construmatica.com/construpedia/Ensayo_de_Penetraci%C3%B3n_Est %C3%A1ndar>. DOCSETOOLS. In -utiles/article_105795.html>.
http://www.geodatos.cl/sis mica.php>.
http://www.geonica.com/prod/140/222/Equi
pos-GEOFISICA-/Tomografia-Electrica-Multie lectrodo/>.
http://www.geonival.com/es/pene tracio_dinamica.htm>. GOOGLE EARTH. Zona Ori
https://www.google.com/maps/
place/CERROS+ORIENTALES/@4.6407595,-74.0576768,741m/data=!3m2!1e3!4b
1!4m2!3m1!1s0x8e3f9a3c2330f435:0x90b79be640b57c62>.
HERRERA HERBERT, Juan y CASTILLA GÓMEZ, Jorge. Utilización de técnicas
http://oa.upm.es/
10517/1/20120316_Utilizacion-tecnicas-sondeos-geotecnicos.pdf>.
IBÁÑEZ, Juan José. Historia de la Ciencia del Suelo. 2ª parte El nacimiento de la moderna Edafología (Salvador González Carcedo) [en línea]. Madrid: Madrinasd [citado 7 febrero, 2015]. Disponible en Internet: <URL: http://www.madrimasd.org/ blogs/universo/2007/04/27/64513>.
INSTITUTO COLOMBIANO DE NORMAS TÉCNICAS Y CERTIFICACIÓN. Compendio tesis y otros trabajos de grado. NTC 1486. Sexta Actualización. Bogotá: ICONTEC, 2008. 36 p.
INSTITUTO NACIONAL DE VÍAS. Ensayo de corte sobre suelos cohesivos en el terreno usando la veleta Norma INVE
/FIC/IngCivil/Especificaciones_Normas_INV-07/Normas/Norma%20INV%20E-170-http://geotecnia-sor.blogspot.com/2012/10/historia-de-la-geotecnia-contribuciones. html>
http://www.forcal.es/pdf/ cursogeotecnia.pdf>
SCHNEID, Fernando. Geo-Characterisation and properties of natural soils by in situ tests. Ground Engineering. Osaka: Millpress, 2005. 236 p.
SKEMPTON, A.W. Stándar Penetration Test Procedures And The Effect In Sands Of Overburden Pressure, Relative Density, Particle Size, Aging And Overconsolidation. En: Geotechnique. Junio – julio, 1986. vol. 36, no. 3.
SUAREZ DÍAZ, Jaime. Estabilidad de Taludes [en línea]. Bucaramanga: Universidad Industrial de Santander [citado 7 febrero, 2015]. Disponible en
Internet: <URL:
http://ocw.uis.edu.co/ingenieria-civil/estabilidad-de-taludes/clase3/3_esfuer zo_y_resistencia_al_cortante.pdf>.
http://mazinger.sisib.
uchile.cl/repositorio/lb/ciencias_agronomicas/villar04/parte02/02.html>.
UNIVERSIDAD NACIONAL DE EDUCACIÓN A DISTANCIA. Mecánica de suelos Disponible en Internet: <URL: http://www.uned.es/dpto-zcf/mecanica_del_suelo_y _cimentaciones/images/mecansueloycimentacionescap_4. Pdf>.
UNIVERSIDAD POLITÉCNICA DE CATALUNYA. Cálculo de asientos mediante
LISTA DE ANEXOS:
Anexo A. Estudio CL 62 con 5 63 Anexo B. Estudio CL 65 con 7 64 Anexo C. Estudio CL 72 con 1 65 Anexo D. Estudio CRA 2 con 72ª 66 Anexo E. Estudio CRA 10 con 93
