1

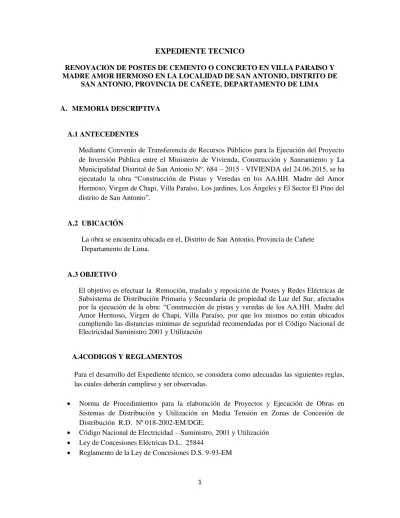

EXPEDIENTE TECNICO
RENOVACION DE POSTES DE CEMENTO O CONCRETO EN VILLA PARAISO Y MADRE AMOR HERMOSO EN LA LOCALIDAD DE SAN ANTONIO, DISTRITO DE
SAN ANTONIO, PROVINCIA DE CAÑETE, DEPARTAMENTO DE LIMA
A. MEMORIA DESCRIPTIVA
A.1 ANTECEDENTES
Mediante Convenio de Transferencia de Recursos Públicos para la Ejecución del Proyecto de Inversión Publica entre el Ministerio de Vivienda, Construcción y Saneamiento y La Municipalidad Distrital de San Antonio Nº. 684 – 2015 - VIVIENDA del 24.06.2015, se ha ejecutado la obra “Construcción de Pistas y Veredas en los AA.HH. Madre del Amor Hermoso, Virgen de Chapi, Villa Paraíso, Los jardines, Los Ángeles y El Sector El Pino del distrito de San Antonio”.
A.2 UBICACIÓN
La obra se encuentra ubicada en el, Distrito de San Antonio, Provincia de Cañete Departamento de Lima.
A.3 OBJETIVO
El objetivo es efectuar la Remoción, traslado y reposición de Postes y Redes Eléctricas de Subsistema de Distribución Primaria y Secundaria de propiedad de Luz del Sur, afectados por la ejecución de la obra: “Construcción de pistas y veredas de los AA.HH. Madre del Amor Hermoso, Virgen de Chapi, Villa Paraíso, por que los mismos no están ubicados cumpliendo las distancias mínimas de seguridad recomendadas por el Código Nacional de Electricidad Suministro 2001 y Utilización
A.4CODIGOS Y REGLAMENTOS
Para el desarrollo del Expediente técnico, se considera como adecuadas las siguientes reglas, las cuales deberán cumplirse y ser observadas.
Norma de Procedimientos para la elaboración de Proyectos y Ejecución de Obras en
Sistemas de Distribución y Utilización en Media Tensión en Zonas de Concesión de Distribución R.D. Nº 018-2002-EM/DGE.
Código Nacional de Electricidad – Suministro, 2001 y Utilización
Ley de Concesiones Eléctricas D.L. 25844
2
RM -111-2013 MEM/DM “Reglamento de Seguridad y Salud en el Trabajo con
Electricidad”
DS 011 – 2016 “Reglamento Nacional de Edificaciones”
A.5 BASE LEGAL
Ley Nº 30518, Ley de Presupuesto del Sector Público para el Año Fiscal 2017.
Ley Nº 30519, Ley de Equilibrio Financiero del Presupuesto del Sector Público del año
Fiscal 2017.
Ley N° 30225, Ley de Contrataciones del Estado
Decreto Supremo N° 350-2015-EF, Reglamento de la Ley de Contrataciones del Estado
Directivas del OSCE (VIGENTES)
Ley Nº 27972, Ley Orgánica de Municipalidades
Ley Nº 27444, Ley del Procedimiento Administrativo General y sus modificatorias
Código Civil
A.6 DESCRIPCION DEL SERVICIO
El servicio contempla la reubicación de 09 postes y redes en Media y Baja Tensión, que por la modificación de los cortes de las vías aprobadas por la Municipalidad Distrital de San Antonio, quedaron fuera de las veredas incumpliendo con las normas de seguridad vigentes. La relación de las estructuras a ser reubicadas, son las siguientes:
- Poste de alumbrado público N° 841000014 – Villa Paraíso Mz B lote 17
- Poste de alumbrado público N° 841000023 – Villa Paraíso Mz B lote 15
- Poste de alumbrado público N° 841000005 – Villa Paraíso Mz B lote 22
- Poste de alumbrado público N° 841000007 – Villa Paraíso Mz B lote 01
- Poste de alumbrado público N° 841000031 – Villa Paraíso Mz E lote 03
- Poste de Media Tensión N° 841014252 - Villa Paraíso Mz B lote 15
- Poste de Media Tensión N° 841000006 - Villa Paraíso Mz B lote 26
- Poste de Media Tensión N° 841000302 – Frontis Colegio Primario 20179
- Poste de alumbrado público N° 841000467 – Madre Amor Hermoso Mz C lote 06
Siendo las instalaciones de propiedad de Luz del Sur y encontrándose energizadas se considera realizar las coordinaciones para los cortes de energía en la zona de trabajo
A.7 VALOR REFERENCIAL
El Valor Referencial de la Ejecución del Servicio de “Renovación de Postes de Cemento o Concreto en la Villa Paraíso y Madre Amor Hermoso en la localidad de San Antonio, distrito de San Antonio de Cañete, Departamento de Lima”, afectados por la ejecución de la obra: “Construcción de pistas y veredas de los AA.HH. Madre del Amor Hermoso, Virgen de Chapi, Villa Paraíso, Los Jardines, Los Ángeles y Sector el Pino, Distrito de San Antonio, Provincia de Cañete”, asciende a S/. 87,765.56 (Ochenta y Siete, Setecientos Sesenta y Cinco con 56/00 Soles), incluido IGV, con precios a Julio 2017.
3
A.8 PLAZO DE EJECUCIÓN
El plazo para la Ejecución del Servicio de“Renovación de Postes de Cemento o Concreto en la Villa Paraíso y Madre Amor Hermoso en la localidad de San Antonio, distrito de San Antonio de Cañete, Departamento de Lima”, afectados por la ejecución de la obra: “Construcción de pistas y veredas de los AA.HH. Madre del Amor Hermoso, Virgen de Chapi, Villa Paraíso, Los Jardines, Los Ángeles y Sector el Pino, Distrito de San Antonio, Provincia de Cañete”, es de 60días calendario.
4
B- EXPECIFICACIONES TECNICAS DE SUMINISTRO
B.1 LINEA PRIMARIA
B.1.1 POSTES DE CONCRETO
Tipo : Concreto armado centrifugado
Longitud : 13/400/1807 375 y 15/400/210/435.
Coeficiente de seguridad : 2.
Fabricante : Postes S.A.
B.1.2 MENSULA DE CONCRETO
Tipo : Concreto armado
Longitud : 1m.
Carga de trabajo Rx : 250 kG.
Ry : 150 kG.
Rz : 150 KG.
Fabricante : Postes S.A.
B.1.3 CRUCETA DE MADERA
Tipo : Madera Importada
Especie : Cedrelinga - Tornillo
Longitud : 2.40 m.
Modulo de Rotura : 50 MPa
Modulo de Elasticidad : 9900 MPa
Comprensión Paralela : 27.74 MPa.
Cizallamiento : 7.94 MPa.
Masa por Unidad : 8 kG.
Proveedor : TECSUR
B.1.4 AISLADOR POLIMERICO TIPO PIN
Material : Goma silicona
Mínima resistencia en voladizo : 8 kN.
Longitud de línea de Fuga total : 750 mm.
Tensión Nominal : 36 kV.
Tensión disruptiva a baja frecuencia
En Seco : 120 kV.
En húmedo : 85 kV.
Tensión disruptiva al Impulso
Positiva : 190 kVp.
Negativa : 200 kVp.
.
B.1.5 AISLADOR POLIMERICO TIPO SUSPENSION
Material : Polimerico
Longitud de línea de Fuga : 720 mm.
5
Longitud Total : 617 mm.
Número de campanas : 4
Tensión de Flameo a Baja Frecuencia
En Seco : 222 kV.
Bajo Lluvia : 199 kV.
Tensión Critico de Flameo al Impulso
Positiva : 325 kVp.
Negativa : 401 kVp
B.1.6 CONDUCTOR DE ALEACION DE ALUMINIO
Número de Alambres : 8
Sección Nominal : 35 mm²
Diámetro de los Alambres : 2.50 mm.
Carga de rotura : 10.35 kN.
Masa del conductor : 0,094 kG/m.
Proveedor : JORVEX
B.1.7 GRAPA DE ANCLAJE
Material de fabricación : Aleación de Aluminio
Rango de diámetro de conductores : 16 – 95 mm².
Norma de Fabricación : UNE – 21 -159
B.1.8 VARILLA DE ARMAR SIMPLE
Material de fabricación : Aleación de Aluminio
Rango de diámetro de conductores : 16 – 95 mm².
Norma de Fabricación : UNE – 21 -159
B.1.9 CABLE DE ACERO PARA RETENIDAS
Material : Acero Grado : EHS Clase de galvanizado : B Diámetro Nominal : 10 mm. Número de Alambres : 7 Sección Nominal : 50 mm². Carga de Rotura : 30.92 Kn. B.1.10 VARILLA DE ANCLAJE
Material : Acero Forjado
Clase de galvanizado : B
Longitud : 2.40 m.
Diámetro : 16 mm.
Carga de Rotura : 71 KN.
B.1.11 ARANDELA CUADRADA PARA ANCLAJE
6
Clase de galvanizado : B
Longitud : 102 mm.
Espesor : 5 mm.
Diámetro de agujero central : 18 mm.
Carga máxima de corte : 71 KN.
B.1.12 PERNO ANGULAR CON OJAL
Material : Acero Forjado
Clase de galvanizado : B
Longitud : 254 mm.
Diámetro : 16 mm.
Carga de rotura mínima de corte : 60 KN.
B.1.13 MORDAZA PREFORMADA
Material : Acero
Diámetro de cable a sujetarl : 10 mm.
Carga máxima de TRABAJO : 60 KN.
B.1.14 OJAL GUARDACABO
Material : Acero Forjado
Clase de galvanizado : B
Diámetro del perno que se sujetara : 16 mm.
Carga Rotura Minima : 60 KN.
B.1.15 ARANDELA CURVA
Material : Acero Forjado
Clase de galvanizado : B
Dimensiones : 57x57x5 mm.
Carga Rotura Minima : 55 KN.
B.1.16 CONDUCTOR DE COBRE PARA PUESTA A TIERRA
Número de Alambres : 7 Tipo : TW amarillo Sección Nominal : 16 y 35 mm². B.1.17 ELECTRODO Diámetro : 16 mm² Longitud : 2.40 m. Sección : 195 mm². B.1.18 CONECTOR
Material : Aleación de Cobre
7
B.2 RED SECUNDARIA
B.2.1 POSTES
Tipo : Concreto armado centrifugado
Longitud : 8/200/120/240.
Coeficiente de seguridad : 2
Fabricante : Postes SA.A.
B.2.2 CONDUCTOR PORTANTE DE ALEACION DE ALUMINIO
Material de Fabricación : Aleación de Aluminio
Portante : Aislado
Número de Alambres : 7
Sección Nominal : 3x70+2x16/25, 3x30+2x16/25 mm²
Diámetro de los Alambres : 2.15 mm.
Carga de rotura : 7.72 kN.
Masa del conductor : 0,0884 kG/m.
B.2.3 GRAPA SUSPENSION
Material : Aleación de Aluminio
Carga de rotura : 10.5 kN.
Resistencia al deslizamiento : 2,1 kN.
Rango de sección del conductor : 25 mm²
B.2.4 GRAPA SUSPENSION PARA PORTANTE FORRADO
Material : Aleación de Aluminio
Carga de rotura : 10.5 kN.
Resistencia a la Tracción : 15 kN.
Resistencia al deslizamiento : 10 kN.
B.2.5 CABLE DE ACERO PARA RETENIDAS
Material : Acero Grado : EHS Clase de galvanizado : B Diámetro Nominal : 10 mm. Número de Alambres : 7 Sección Nominal : 50 mm². Carga de Rotura : 30.92 Kn.
B.2.6 VARILLA DE ANCLAJE CON OJAL GUARDACABO
Material : Acero Forjado
Clase de galvanizado : B
8
Diámetro : 16 mm.
Carga de Rotura : 71 KN.
B.2.7 ARANDELA CUADRADA PARA ANCLAJE
Material : Acero
Clase de galvanizado : B
Longitud : 102 mm.
Espesor : 5 mm.
Diámetro de agujero central : 18 mm.
Carga máxima de corte : 71 KN.
B.2.8 PERNO ANGULAR CON OJAL
Material : Acero Forjado
Clase de galvanizado : B
Longitud : 254 mm.
Diámetro : 16 mm.
Carga de rotura mínima de corte : 60 KN.
B.2.9 PERNO MAQUINADO
Material : Acero
Clase de galvanizado : B
Longitud : Según requerimiento.
Diámetro : 13 mm.
Carga de rotura mínima de corte : 35 KN.
B.2.10 PERNO OJO
Material : Acero
Clase de galvanizado : B
Longitud : Según requerimiento.
Diámetro : 16 mm.
Carga de rotura mínima de corte : 55 KN.
B.2.11 ARANDELA CUADRADA CURVA
Material : Acero
Clase de galvanizado : B
Longitud : 57 MM.
Espesor : 5 mm.
Diámetro del agujero central : 18 mm.
Carga de rotura mínima de corte : 56 KN.
9
10
11
RENOVACIÓN DE POSTES DE CEMENTO O CONCRETO EN VILLA PARAISO Y MADRE DEL AMOR HERMOSO EN LA LOCALIDAD SAN ANTONIO, DISTRITO DE SAN ANTONIO, PROVINCIA DE CAÑETE, DEPARTAMENTO DE LIMA
12
13
14
15
16
17
18 1.0 G A S T O S G E N E R A LE S V A R IA B LE S
1.1 P e rs o na l P ro f e s io na l P rinc ipa l
D e s c ripc ió n Unida d C a nt . P a rt ic .
% T ie m po ( m e s e s ) S ue ldo S / . P a rc ia l S / .
Ingeniero Residente de Obra (Inc. Viático s,
mo bilidad, seguro s, etc.) Und 1.00 100.00% 2.00 5,000.00 10,000.00
P A R C IA L 1.1 10 ,0 0 0 .0 0
1.2 G a s t o s F ina v ie ro s y o t ro s ga s t o s
D e s c ripc ió n Unida d C o s t o D ire c t o O bra ( S / .) % de C D a l m e s C o s t o / m e s S / . T ie m po ( m e s e s ) P a rc ia l S / .
Carta Fianza mes 74,377.59 0.10% 74.38 2.00 148.76
P A R C IA L 2 .2 14 8 .7 6
1.3 P e rs o na l e n la s e de c e nt ra l de la E m pre s a
D e s c ripc ió n Unida d C a nt . P a rt ic .
% G a s t o / Und S / . T ie m po e f e c t . ( m e s e s ) T o t a l S / . Gerente Und 1.00 5.00% 7,951.90 2.00 795.19 A sistente A dministrativo Und 1.00 5.00% 1,500.00 2.00 150.00 Co ntado r Und 1.00 5.00% 2,000.00 2.00 200.00
P A R C IA L 2 .1 1,14 5 .19
T O T A L G A S T O S G E N E R A LE S V A R IA B LE S ( 1) 11,2 9 3 .9 5
2 .0 G A S T O S G E N E R A LE S F IJ O S
2 .1 Gasto s de preparació n de o ferta e imprevisto s
D e s c ripc ió n Unida d C a nt . % de C D C o s t o D ire c t o S / .
T ie m po e f e c t . ( m e s e s )
P a rc ia l S / .
Elabo ració n de pro puesta Glb 1.00 0.10% 74,377.59 1.00 74.38 Imprevisto s de o bra y perso nal de o ficina central Glb 1.00 0.10% 74,377.59 1.00 74.38
P A R C IA L 2 .2 14 8 .7 6
T O T A L G A S T O S G E N E R A LE S F IJ O S ( 2 ) 14 8 .7 6
T O T A L G A S T O S G E N E R A LE S ( 1) + ( 2 )
11,4 4 2 .7 1 3 .0 R E S UM E N
GA STOS GENERA LES VA RIA B LES 11,293.95
GA STOS GENERA LES FIJOS 148.76
T O T A L G A S T O S G E N E R A LE S ( 1) + ( 2 ) 11,4 4 2 .7 1
DESAGREGADO DE GASTOS GENERALES
OBRA: "REMOCIÓN, TRASLADO Y REPOSICIÓN DE REDES ELÉCTRICAS DE SUBSISTEMA DE DISTRIBUCIÓN PRIMARIA Y SECUNDARIA
OBRA: “RENOVACIÓN DE POSTES DE CEMENTO O CONCRETO EN VILLA PARAISO Y MADRE DEL AMOR HERMOSO EN LA LOCALIDAD DE SAN ANTONIO,DISTRITO DE SAN ANTONIO, PROVINCIA DE CAÑETE, DEPARTAMENTO DE LIMA”
