Centro cultural y café pasaje La Candelaria
Texto completo
(2) Centro Cultural Y Café pasaje La Candelaria. Juan David Gil Cárdenas Cód: 1101613. Trabajo de grado presentado como Requisito para optar el título de Arquitecto. Directores de grado: Arq. André Glick Arq. Alexander Urrego Arq. Diana Blanco. Tutor: Arq. André Glick. Universidad Catolica De Colombia Facultad de Diseño Programa de arquitectura Bogotá D.C. 2016 2.
(3) 3.
(4) Universidad Católica De Colombia. Centro de Investigaciones de la Facultad de Arquitectura de la Universidad Católica de Colombia – CIFAR Centro Cultural Y Café Pasaje La Candelaria. Nota de Aceptación. Presidente del Jurado. Firma de Jurado. Firma de Jurado Bogotá D.C Junio de 2016.. 4.
(5) Agradecimiento Agradezco de forma general a todas las personas que han estado acompañándome a lo largo de la carrera, formándome no solo como futuro arquitecto, sino también como persona. Agradezco de igual manera a la Universidad Católica de Colombia, lugar donde he aprendido a crecer profesionalmente en el campo de Arquitectura y diseño. Ha sido un trayecto largo y difícil, pero todos los sucesos me han hecho aprender, alcanzando diferentes logros a nivel académico y laboral laboral.. 5.
(6) Dedicatoria El proyecto de tesis es dedicado a todas aquellas personas que siempre estuvieron presentes e hicieron posible todos los logros obtenidos a lo largo del recorrido académico, desde mis padres Edisson Gil y Alexandra Cárdenas fundamentales en mi vida, hermanos Daniel Gil y Andrés Gil, a mi fiel amigo Tobby, mi madrina Liliana Cárdenas, mi padrino Miguel Valero, a mi familia en general, a Joaquin Avellaneda y familia, a mis amigos y compañeros de clase, como también a mis profesores, los cuales han dejado una gran enseñanza y una serie de valores, todo esto forjando en mi un futuro próspero y de éxito como arquitecto. Juan David Gil Cárdenas. 6.
(7) Tabla de Contenidos Introducción………...……………………………………………………………………………11 1 Marco teórico…………………………………………………………………………………..12 2 Objetivos……………………………………………………………………………………….14 2.1 Objetivos Generales………………………………..……...……………………………...14 2.2 Objetivos Específicos……………...…………………………..………………………….14 3.Planteamiento del problema……………………………………………………………………15 3.1 Pregunta problema………………...……….……………………………………………. 15 3.2 Justificación………………………………………………………………………………15 4. Caracterización del lugar de intervención……………………………..………………...……17 4.1 Ubicación……………………………………………..……………..……....……………17 4.2 Calle 11 como eje cultural………………………………..…………..…………………..17 4.3 Usos………………………………………………………………………………………18 4.4 Alturas…………………………………………………………………………………….18 4.5 Movilidad…………………………………………………………………………………19 4.6 Problemáticas y oportunidades…………………………………………………………...20 5. Referentes de investigación…………………………………………………………………...22 5.1.1 Arquitectónicos…………………………………………………………………………22 5.2.1 Urbano ……………………………………………………………………………….....25 6. Proyecto de grado: Centro Cultural y Café Pasaje La Candelaria…………………………….27 6.1.1 Propuesta urbana general: Anillo Estructurante La Concordia………………………....27 6.2 Propuesta Arquitectónica: Centro Cultural y Café Pasaje La Candelaria………………...30 6.3 Propuesta constructiva: Estrategias de construcción……………………………………..35 7. Conclusiones………………………………………………………………………………..…39 8. Referencia……………………………………………………………………………………..41 9. Anexos………………………………………………………………………………………...43. 7.
(8) Lista de figuras Figura 1. Ubicacion. ......................................................................................................... 17 Figura 2. Ubicación puntual. ............................................................................................ 17 Figura 3. Propuesta urbana general, Anillo estructurante. ............................................... 18 Figura 4. Mapa de usos La Candelaria. ............................................................................ 18 Figura 5. Perfiles para propuesta urbana, Eje cultural.. ................................................... 19 Figura 6. Eje cultural Calle 11. ........................................................................................ 19 Figura 7. Propuesta urbana general, Anillo estructurante. ............................................... 19 Figura 8. Red vial actual. ................................................................................................. 19 Figura 9. Propuesta urbana general, Anillo estructurante. ............................................... 20 Figura 10. Render, propuesta espacio residual. ................................................................ 20 Figura 11. Brieff La Candelaria. ...................................................................................... 21 Figura 12. Planta de cubiertas. ......................................................................................... 23 Figura 13. Fachada Calle 11. ............................................................................................ 23 Figura 14. Memoria imaginario Plaza de las Artes. ......................................................... 23 Figura 15. Foto de maqueta propuesta ganadora.............................................................. 23 Figura 16. Programa Arquitectónico . .............................................................................. 25 Figura 17. Foto de maqueta propuesta ganadora.............................................................. 25 Figura 18. Los diferentes tramos de la Rambla. ............................................................... 26 Figura 19. Ramblas .......................................................................................................... 26 Figura 20. Vías, Equipamientos, Propuesta . ................................................................... 28 Figura 21. Render conexión eje cultural y av. circunvalar .............................................. 28 Figura 22. Render eje Calle 11. ........................................................................................ 29. 8.
(9) Figura 23. Propuesta esquemática Eje Cultural. . .......................................................... 29. Figura 24. Ubicación. ........................................................................................................ 30 Figura 25. Englobe de lotes. ............................................................................................. 30 Figura 26. Datos de lote. . ................................................................................................. 31 Figura 27. Volumen normativo . ....................................................................................... 31 Figura 28. Imágenes de análisis de usos, alturas, normativo y vientos.. .......................... 31 Figura 29. Tabla de analisis normativo. ............................................................................ 32 Figura 30. Conceptos espaciales como propuesta principal de programa. ....................... 33 Figura 31. Conceptos espaciales, escalonamiento. ........................................................... 34 Figura 32. Áreas de proyecto . ......................................................................................... 34 Figura 33. Planta de sótanos propuesta final. ................................................................... 35 Figura 34. Concepto estructural comienzo de proyecto.................................................... 35 Figura 35. Corte Fachada Acceso a parqueadero ............................................................. 36 Figura 36. Bioclimática de proyecto. ................................................................................ 36 Figura 37. Esquema de ventilación. .................................................................................. 37 Figura 38. Mapa de riesgos La Candelaria. ...................................................................... 38 Figura 39. Bioclimática de proyecto. ................................................................................ 38 Figura 40. Cortes longitudinal y transversal de proyecto. ................................................ 38 Figura 41. Ventilación en proyecto. .................................................................................. 38. 9.
(10) Lista de anexos Anexo A. Plantas estructurales nivel 1.5 y nivel 2…………………………………………43 Anexo B. Plantas estructurales nivel 2.5 y Nivel 2.8………………………………………44 Anexo C. Corte fachada entrada vehicular…………………………………………...……45 Anexo D. Planta de cubiertas………………………………………………………………46 Anexo E. Corte fachada Auditorio………………………………………………………....47 Anexo F. Plantas Nivel 1 y Nivel 1.5………………………………………………………48 Anexo G. Plantas Nivel 2 y Nivel 2.5………………………………………………...……49 Anexo H. Plantas Nivel 2.8 y Sótano………………………………………………………50 Anexo I. Fachadas y Cortes………………………………………………………………...51 Anexo J. Render, fachada principal de proyecto…………………………………………...52 Anexo K. Render, plaza principal del proyecto…………………………………………….52 Anexo L. Corte Auditorio…………………………………………………………………...53 Anexo M. Render, Fachada sobre Clle 11 Cra 2 – La Candelaria…………………………..53. 10.
(11) Introducción El trabajo presentado a continuación trae como primera instancia un análisis hecho sobre la zona de la Candelaria en donde el sector 1 de este lugar de Bogotá, que está delimitado entre Calles 10 y 12, y Carreras 1ª y 4ta se encuentra en gran parte consolidada a nivel de bienes de interés cultural y vivienda. Uno de los principales problemas encontrados en la zona es el deterioro de algunos andenes y fachadas de conservación arquitectónica como también la pérdida de identidad de los habitantes en la zona respecto a lo que es el lugar más antiguo e histórico de la ciudad. Se ha identificado que la calle 11 desde la Carrera 3 hasta la Plaza de Bolívar cuenta con un gran número de lugares de interés cultural, dotacional, histórico y nacional. Desde la Carrera 3 Hasta la universidad La Salle se pierde ese eje cultural importante y genera una ruptura o un “paso obligado” para los estudiantes donde solo se localizan algunos locales de restaurantes y comercio vecinal. Los proyectos transversales y de borde que se van a generar en la propuesta urbana orientados a la apuesta en valor del patrimonio material del centro y a generar circuitos peatonales, tiene como estrategia rehabilitar la zona ya nombrada en el punto anterior sobre la calle 11 entre carreras 4ta y universidad La Salle donde la idea principal es generar un elemento cultural donde la literatura, la información y un punto de encuentro como lo es un café, continúe el eje cultural que se viene dando desde la Plaza de Bolívar y llegue hasta el borde de la Carrera 1ra Este. La idea del proyecto es unirse al eje cultural propuesto de la Calle 11 para ser un complemento educativo y dotacional de la zona, como también integrarse al proyecto nombrado “Bogotá en un café” que promueve la vigencia de los cafés tradicionales como puntos de encuentro cultural y político, y elementos revitalizadores del centro Tradicional.. 11.
(12) 1. Marco teórico. El Instituto Distrital de Patrimonio Cultural (IDPC) desde junio 2012 viene desarrollando iniciativas y proyectos tendientes a recuperar la calidad, significación y vigencia del centro tradicional para convertirlo en referente de toda la ciudadanía y lugar principal de convocatoria y encuentro de propios y visitantes. (IDPC, 2015, p.13). La propuesta es entonces reubicar los elementos primordiales con el ánimo de conectar el entorno existente, para ello se necesita la planificación de los siguientes aspectos: La búsqueda de la diversidad e interacción. El proyecto promueve la mezcla de población, usos y actividades, de tal forma que garantice la continuidad de la vida urbana y se reduzca la necesidad de desplazamientos. El fortalecimiento y creación de espacios que promuevan la vida comunitaria y colectiva, la integración social. El privilegiar la movilidad peatonal, el transporte público y otros medios alternativos al automóvil particular y la atención a la conexión peatonal. La protección y fortalecimiento del entorno y la vida barrial. La construcción de identidad urbana, reconocer complementar y revitalizar la herencia del pasado. (IDPC, 2015, p.16). El plan de Revitalización concede una importancia capital a la recuperación de la memoria geográfica de la ciudad. La topografía original, las quebradas, los cursos de agua, las corrisas, han quedado con frecuencia olvidadas por el predominio de la homogenización de las tipologías edificatorias y la movilidad. El plan propone la creación de un nuevo sistema verde local vertebrado entorno a los cerros, quebradas, plazas singulares y parques, a través de una trama. 12.
(13) capilar de calles peatonales y pequeñas plazas y espacios libres, para configurar verdaderos corredores ambientales urbanos (IDPC, 2015, p.22). La aproximación del Plan de revitalización al paisaje parte de la conciencia de las múltiples dimensiones que ese concepto implica, entendiendo el ámbito como un paisaje cultural urbano marcado por sus atributos de centralidad funcional y simbólica. Por claridad es conveniente analizar las relaciones entre dos conceptos en apariencia próximos, pero no equivalentes: territorio y paisaje. Evidenciar esta diferencia permite conocer el Centro Tradicional desde los límites establecidos en el territorio a través de sus dinámicas y conocer la valoración que de este territorio hacen los actores que con él se relacionan. Este abordaje facilita la entrada, desarrollo y comprensión del patrimonio como un todo (IDPC, 2015, p.57). El territorio es un proceso histórico de construcción social y cultural. ES en esencia un escenario de relaciones sociales, el asiento físico de la población y la fuente de los recursos para su mantenimiento; esta última dimensión legitima socialmente la definición de límites a los derechos que los diferentes actores reivindican sobre el mismo. Las territorialidades son la expresión en el territorio de las relaciones sociales y de poder que, respondiendo a condiciones y expectativas específicas de cada momento, cambian permanentemente, imprimiéndole al territorio una condición dinámica que implica evoluciones en sus formas de organización. (IDPC, 2015, p.58).. 13.
(14) 2. Objetivos. 2.1 Objetivo general A partir de una propuesta arquitectónica, generar un edificio dotacional, educativo y comercial que se adapte al lugar y que, mediante un eje cultural, se integre y sea un punto de encuentro para estudiantes y población flotante en general.. 2.2 Objetivos específicos Promover la cultura y la historia de la zona de la Concordia en La Candelaria, generando un equipamiento dotacional que no solo sea funcional para la Universidad La Salle, también para las diferentes instituciones educativas de la zona. Potencializar la vigencia de los cafés tradicionales como puntos de encuentro cultural y político. La Candelaria es el lugar histórico más importante de Bogotá y es importante que mediante esta propuesta arquitectónica generar una apropiación y sentido de pertenencia en habitantes de la zona a partir de elementos arquitectónicos dotacionales. Generar un uso cultural e informativo donde se generen espacios de exposiciones y aprendizaje en general, apto para todo tipo de edades, personas y condiciones físicas.. 14.
(15) 3. Planteamiento del problema. La calle 11 entre carreras 4ta y 2da ha sido un lugar de paso muy importante para los habitantes y la población flotante de La Candelaria, pero el estado de sus calles, el poco cuidado y deterioro de las fachadas, como también la imagen del lugar se ha visto afectado con el pasar del tiempo, descuidando el lugar. El tramo de la calle 11 nombrado ha tenido un leve descuido a nivel cultural, puesto que es un importante eje que comunica la Plaza de Bolívar con la Universidad La Salle, hasta terminar en la Av. Circunvalar. Esta zona cuenta con algunos restaurantes y hospedajes, pero a partir del análisis y las visitas al lugar, es necesario crear un equipamiento el cual pueda potencializar y conectar ese gran eje cultural que se está generando, mediante una nueva propuesta de zonas lúdicas, informativas, expositivas y educadoras que sean un gran complemento, no solo para las universidades e instituciones colindantes de esta calle, sino también para toda la localidad de La Candelaria.. 3.1 Pregunta problema Dada la importancia de la localidad de La Candelaria a nivel cultural, social e histórico ¿Cómo podemos generar un nuevo proyecto arquitectónico que responda formalmente y respete la normativa actual de la zona, a la restauración que se está generando en la localidad de La Candelaria y que al mismo tiempo sea un hito de valor cultural y educativo para la sociedad foránea y flotante del lugar?. 3.2 Justificación A partir de una nueva propuesta urbana y arquitectónica, se pretende relacionar el eje cultural ya nombrado, desde la plaza de Bolívar hasta la Carrera 4ta, a partir de ahí, mediante una 15.
(16) propuesta urbana se pretende dar vida y continuar el eje hasta la avenida circunvalar, teniendo nuevas propuestas arquitectónicas como lo va a ser la propuesta de Centro Cultura y Café Pasaje La Candelaria, donde los habitantes y estudiantes se puedan beneficiar con los nuevos espacios pensados no solo como biblioteca, sino también como salones lúdicos, exposiciones temporales, diferentes librerías y espacios al aire libre donde desarrollaren acciones educativas pensando de la misma manera en obras de teatro en el interior del proyecto en el cual se crea un gran auditorio con una buena proyección de visual hacia la Sabana de Bogotá. La propuesta tiene como premisa, revitalizar las zonas olvidadas de la Localidad de La Candelaria generando espacios para el peatón mediante vías que no solo sean un paso obligado, si no que a su vez generen una enseñanza mediante exposiciones al aire libre y diferentes reticulados muiscas en diseños de piso, demostrando la importancia histórica del lugar y sus orígenes. Es necesario vincular todos los equipamientos existentes del lugar y al mismo tiempo generar relaciones arquitectónicas y urbanas entre los centros educativos del sector.. 16.
(17) 4. Caracterización del lugar de intervención. 4.1 Ubicación El anillo estructurante de intervención se localiza en toda la localidad de la Candelaria desde la calle 9 hasta la calle 13 y la Avenida Circunvalar hasta la carrera 4 como propuesta urbana y como propuesta puntual encontramos la Calle 11 desde la carrera 2 hasta la carrera 7.. Figura 1. Ubicación Fuente: El autor. Figura 2. Ubicación puntual Fuente: El autor. 4.2 Calle 11 como eje cultural La Calle 11 desde la Carrera 7 hasta la carrera 2 es muy concurrida y en ella se encuentra grandes equipamientos culturales empezando desde la Plaza de Bolívar, como lo son La casa del Florero, El centro cultural Gabriel García Márquez, La Casa de la moneda, La Biblioteca Luis Ángel Arango, diferentes hospedajes y restaurantes, rematando en la Universidad La Salle. También se encuentran tiendas de barrio, claustros y en su mayoría bienes de interés cultural.. 17.
(18) 4.3 Usos El eje de la Calle 11 presenta gran afluencia de población flotante (11 personas por cada habitante de la zona), por tal motivo el comercio, el uso institucional, educativo y hospedajes son los principales usos encontrados en la zona. Varios de estos equipamientos comerciales se encuentran localizados dentro de bienes de interés cultural generando un uso mixto con vivienda. La Localidad tiene bastantes universidades, institutos y colegios, lo cual la hace muy concurrida por población joven y también por su significado cultural e histórico, es una de las localidades más concurridas por turistas.. Figura 3. Propuesta urbana general, Anillo estructurante Fuente:. El Autor. Figura 4. Mapa de Usos La Candelaria Fuente: Revistas UNAL.edu. 4.4 Alturas El sector de La Candelaria se encuentra en su mayoría densificado, la altura predominante en sus edificaciones don de 1 a 2 pisos de altura en las viviendas llamadas bien de interés cultural. También se localizan varias instituciones educativas y universidades las cuales poseen alturas de hasta 7 pisos y edificios de vivienda en el costado norte que superan los 20 pisos.. 18.
(19) Figura 5. Perfiles para propuesta urbana, Eje cultural. Fuente:. EL Autor. Figura 6. Eje cultural Calle 11 Fuente: El autor. 4.5 Movilidad La localidad de La Candelaria es el sector más antiguo de la ciudad, por tal motivo sus calles fueron diseñadas para el paso de caballos y pequeñas carrosas que existían en sus orígenes. Las calles son muy angostas y en algunas vías solo caben peatones. Sus vías principales se encuentran en la periferia, las cuales encontramos hacia el oriente la Avenida Circunvalar, hacia el norte la calle 13, también conocida como Las Aguas, hacia el Occidente se encuentran vías arteriales como lo son la Carrera 4ta, Carrera 5ta y Carrera 7ma. Podemos deducir que La Candelaria cuenta con una buena conexión de transporte hacia toda la ciudad y funcionan diferentes sistemas buses como lo son los tradicionales, el sistema integrado de transporte público (SITP) y Transmilenio en el sector de las Aguas. Figura 7. Propuesta urbana general, Anillo estructurante Fuente:. EL Autor. Figura 8. Red vial actual Fuente: Dirección técnica estratégica (IDU). 19.
(20) 4.6 Problemáticas y oportunidades El déficit de espacio público, el tamaño de vías y andenes, la falta de alumbrado público en la noche, la falta de mobiliario en el sector urbano, el deterioro de algunos predios, de fachadas y de vías y el olvido cultural e histórico que se presenta, que, aunque el sector presente alta afluencia de personas, en horarios nocturnos y festivos es muy bajo el tránsito de estas lo que genera inseguridad en toda la zona, deterioro del bien de interés cultural y sobre todo está generando una mala imagen de lo que es la cuna de la ciudad. La Candelaria como lo dijimos anteriormente, es el sector más antiguo de la capital, este motivo hace recordar que el lugar siempre tiene un gran potencial histórico y cultural, de tal manera que debemos aprovechar estas dos grandes consignas para potencializarlas y reestructurar a La Candelaria como el sector más importante de la ciudad, revitalizando sus pocos espacios urbanos, generando nuevos proyectos arquitectónicos que sean funcionales para la sociedad y solucionen los problemas anteriormente nombrados.. Figura 9. Propuesta urbana general, Anillo estructurante Fuente:. EL Autor. Figura 10. Render, propuesta espacio residual Fuente: El autor. 20.
(21) Figura 11. Brieff – La Candelaria Fuente:. EL Autor. 21.
(22) 5. Referentes de investigación. 5.1.1 Arquitectónico 5.1.2 Ampliación del Teatro Colón, Bogotá 2013 Desde que el Banco de la República decidió construir la Biblioteca Luis Ángel Arango en pleno centro histórico de Bogotá, la calle 11 del barrio La Candelaria se ha convertido en lugar de concentración de actividades culturales. Después de la biblioteca, que abrió sus puertas en 1958, el mismo Banco convirtió la Casa de la Moneda en museo, amplio dos veces el complejo de la biblioteca, creo el museo Botero con las obras donadas por el artista y abrió una sala de exposiciones temporales. El corredor cultural se consolido con la construcción en 2007 del Centro Cultural Gabriel García Márquez, promovido por el fondo de Cultura Económica, en el predio del antiguo Palacio de Justicia (demolido como consecuencia del Bogotazo de 1948, cuyo lote fue utilizado posteriormente como parqueadero). El Centro García Márquez, obra póstuma de Rogelio Salmona, le aporta a la zona una gran cantidad de espacios para la vida urbana: plazoletas públicas, restaurante y café al aire libre, una gran librería, un auditorio y una sala de exposiciones. (Sociedad Colombiana de arquitectos, 2015, 407) Es importante tener como referente el paso final para conformar el conjunto cultural de la calle 11, además de peatonalización definitiva que se espera que algún día se realice, involucra el predio libre frente al Centro Gabriel García Márquez (resultado de la demolición de una casa republicana) y las construcciones actuales que lo rodean con frente a la carrera 6ta. Este lugar además tiene la particularidad de colindar con la parte posterior del Teatro Colón, el más antiguo y representativo escenario Bogotano, cuya entrada se encuentra sobre la calle 10.. 22.
(23) Figura 12. Planta de cubiertas Fuente:. Archdaily.mx/ Ampliación Teatro Colón, Bogotá. Figura 13. Fachada Calle 11 Fuente: Sociedad Colombiana de arquitectos, 2015, p 406. Así como lo afirma la Sociedad Colombiana de Arquitectos (2015) “Como parte de un profundo proceso de renovación del edifico histórico -declarado monumento nacional en 1975-, entre 2009 y 2011 se restauró la sala y demás espacios con su mobiliario y ornamentación, y en 2014 se ha concluido una nueva caja escénica con todas sus instalaciones para el correcto funcionamiento del teatro” (p.408). el edificio genera grandes espacios en los cuales se pueden encontrar galerías temporales, teatros y varias zonas urbanas en donde los habitantes del sector y los visitantes de la zona pueden interactuar con todo tipo de arte y además es un gran proyecto de revitalización arquitectónica en el sector de la candelaria. Figura 14. Memoria imaginario Plaza de las Artes Fuente:. Archdaily.mx/ Ampliación Teatro Colón Bogotá. 23. Figura 15. Foto de maqueta propuesta ganadora Fuente: Pinterest, Proyecto ampliación teatro Colón.
(24) 5.1.2 Primer Lugar en Concurso habilitación y construcción Archivo y Biblioteca Regional de Punta Arenas / Chile. Según los arquitectos: Punta Arenas es una ciudad de clima extremo que ha adoptado tipologías de espacios intermedios como una forma de producir ambientes temperados a través métodos pasivos. Se reduce el uso de energía al incorporar invernaderos, galerías y chifloneras, los que se han transformado en elementos tradicionales de la arquitectura de la ciudad. Por otra parte, el predio contiene tres edificios patrimoniales; dos que se sitúan en el perímetro de la manzana y uno emplazado en el interior. Esta situación deja descalces entre edificios que producen un conjunto de espacios intersticiales y patios equivalentes a la mitad de la superficie del total del terreno. El proyecto es muy interesante debido a que se basa en habilitar los descalces y patios que rodean el Edificio de Celdas, convirtiéndolos en galerías vidriadas de amplias dimensiones que contienen las actividades públicas de la Biblioteca y Archivo Regional de Magallanes. Estos son espacios públicos temperados están conectados directamente con la vereda a través de las chifloneras en los edificios del perímetro de la manzana, lo cual incentiva al uso de interior de manzana mediante una plazoleta permeable la cual puede ser recorrida por cualquier transeúnte de la zona sin tener que entrar necesariamente al proyecto, generando un pasaje entre el proyecto y el espacio urbano.. 24.

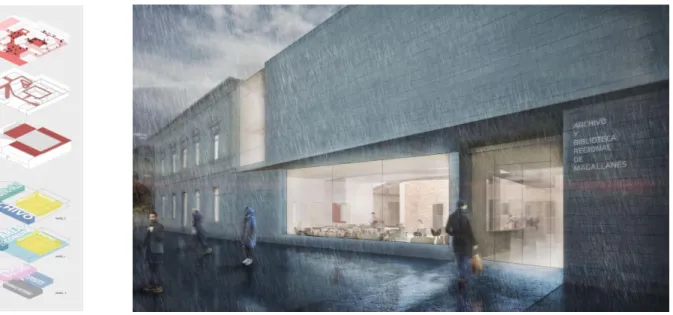

(25) Figura 16. Programa Arquitectónico Figura 17. Foto de maqueta propuesta ganadora Fuente:. Archdaily.mx/ Concurso habilitación y construcción Fuente:. Archdaily.mx/ Concurso habilitación y Archivo y Biblioteca Regional de Punta Arenas. Construcción Archivo y Biblioteca regional.. 5.2.1 Urbano Las Ramblas es el nombre de un importante y reconocido paseo en la Ciudad de Barcelona, España, que se genera entre la plaza de Cataluña, centro neurálgico de la ciudad, y el puerto antiguo. Esta gran propuesta urbana esta siempre concurrida de día hasta altas horas de la noche y está jalonada de kioscos de prensa, flores y aves, arte callejero, restaurantes, cafés y comercios. El paseo de la Rambla desemboca en el puerto antiguo donde se ubica la célebre estatua de Cristóbal Colon, y desde allí una amplia pasarela lo conduce hasta el centro comercial Maremagnum. El origen de las Ramblas se genera por unas pequeñas escorrentías donde baja el agua lluvia de las montañas de Barcelona hacia el mar, de ahí su nombre. Con la construcción de la muralla del Raval en el siglo xv la rivera fue desviada. A partir de ese momento se construyeron varios conventos, sobre todo en el lado del Raval. Los conventos desaparecieron con la quema de 25.
(26) conventos de 1835 y fueron desamortizados. En el espacio liberado de los conventos se construyeron varios equipamientos y espacios públicos que existen actualmente, respetando varios bienes de interés cultural y rehabilitando la zona.. Figura 18. Los diferentes tramos de la Rambla Fuente: Wikipedia.org, las Ramblas (2016).. Figura 19. Ramblas Fuente: Rolestschek, 2015, Wikipedia.. 26.
(27) 6. Proyecto de grado: Centro Cultural y Café Pasaje La Candelaria. 6.1.1 Propuesta urbana general: Anillo Estructurante La Concordia. La propuesta urbana tiene como fin principal revitalizar el sector de La Candelaria, por este motivo se crearon diferentes ítems para poder solucionar la problemática existente: 6.1.2 Programa Urbano 1. Recorrido ecológico en el borde de los cerros orientales, integración del usuario con la naturaleza del lugar. 2. Permanencias en el recorrido con un enfoque de contemplación (mirador) 3. Permanencias en el recorrido con un enfoque ecológico y ambiental. (huertas y vegetación endémica, rescate de quebradas). 4. Interacción con cuerpos de agua a través de permanencias de contemplación acompañada de comercio (Café – Restaurante) 5. Vías con paso restringido para vehículos automotor, prioridad peatón – bicicleta. Vías y anden en un solo nivel, separación por textura de piso (ver propuesta) 6. Recuperación escaleras existentes para conexión ciudad con los cerros. 7. Re naturalización, extensión de los cerros en los bordes y zonas de protección, extendiéndose hacia la ciudad. 8. Intervención en centros de manzana, pasajes de comercio, cultura. 9. Mejoramiento integral en la infraestructura deportiva existente 10. Red de ciclo rutas integrada a los paseos en bicicleta con enfoque turístico en el sector 11. Huertas urbanas, encaminadas a la educación ambiental y al abastecimiento sostenible de algunos pobladores del sector (en suelos no edificables). 27.
(28) 12. Circuitos culturales y turísticos. 13. Sectorización en zonas de parqueo. Figura 20. Vías, Equipamientos, Propuesta Fuente: El Autor. Figura 21. Render conexión eje cultural y av. circunvalar Fuente: El Autor. 6.1.3 Estrategias urbanas 1. Mitigar la inseguridad en el sector, creando actividades a lo largo del día 2. Fomentar el turismo, resaltando la historia y los inmuebles de patrimonio en el sector cultural de la concordia 3. Crear corredores en calles especificas del sector para consolidar unos recorridos peatonales turísticos, y otros resolviendo la movilidad. 4. Resaltar la importancia y extender los cerros hacia la ciudad, mediante el re naturalización, y cuidado de rondas de rio, huertas urbanas, y paseos ecológicos. 5. Llevar entidades de orden público al sector, integrándolos con la zona. 28.
(29) 6. Brindar espacios culturales nuevos, y conexión con los existentes, para resaltar este enfoque en el lugar. 7. Integrar a la población flotante con el cuidado y la pertenencia del sector, mediante el fortalecimiento de la identidad del lugar, no solo para los pobladores, sino para todo aquel que interactúe con el barrio 8. Resaltar los caracteres, educativos, histórico, turístico y culturales en el sector, con edificaciones que refuerzan estos usos. 9. Fortalecer la estructura ecológica, creando paseos en el borde que limita a la ciudad con los limites naturales del espacio. A lo que relaciona directamente el proyecto urbano con relación al café pasaje, el eje cultural de la Calle 11 pretende potencializar el sentido cultural y educativo que la zona nos brinda desde la Calle 11 en la Plaza de Bolívar pero que termina hasta la carrera 4ta a la altura de la biblioteca Luis Ángel Arango, A partir de una peatonalización cultural desde este punto hasta el eje multimodal de la Av. Circunvalar relacionando de forma urbana proyectos que se proponen de centro cultural y paso estudiantil, en la zona, reforzando esa idea histórica, como también fomentando el aprendizaje a partir de las formas y las texturas. Figura 22. Render eje Calle 11 Fuente: El Autor. Figura 23. Propuesta esquemática Eje Cultural Fuente: El Autor. 29.
(30) 6.2 Propuesta Arquitectónica: Centro Cultural y Café Pasaje La Candelaria 6.2.1 Implantación y lógicas operativas El proyecto Centro Cultural y Café Pasaje se localiza en el centro de Bogotá entre Calle 11 y Carrera 2, como resultado de un extenso análisis en todo el sector de La Candelaria, evidenciando que la zona se presenta un nivel medio de deterioro urbano en cuanto a fachadas de los inmuebles, calles y andenes. Como complemento de la propuesta urbana, se generó el proyecto con el fin de potencializar el gran eje cultural que se está generando actualmente en la zona sobre la calle 11 y que, en propuesta de macro proyecto, generamos como Eje cultural de la Candelaria. Se englobaron 4 lotes donde el Lote 2 y el Lote 3 son actualmente bienes de interés cultural según FOPAE pero que se encuentran en gran nivel de deterioro a nivel fachada y estructural. Los lotes 1 y 4 son predios sin algún interés cultural y encuentran fachadas que dañan y no son concurrentes con el lugar. La forma del lote de implantación es irregular y comunica la calle 11 con la carrera 2 como fachada. Figura 24. Ubicación Fuente: El Autor. Figura 25. Englobe de lotes Fuente: El Autor. 30.
(31) 6.2.2 Estrategia Se pretende potencializar el eje cultural de la Calle 11 desde la Carrera 4ta Hasta la altura de la Universidad La Salle por medio de un equipamiento cultural y dotacional el cual revitalice y continúe esa gran línea educacional, dándole también mucha fuerza a la Carrera 2 y siendo un gran complemento para los estudiantes de la zona, principalmente a los de la Universidad La Salle que se localizan al lado del proyecto. Figura 26. Datos de lote. Fuente: El Autor. Figura 27. Volumen normativo Fuente: El Autor. 6.2.3 Limitantes El lugar de intervención está rodeado inmuebles de bien de interés cultural en su mayoría viviendas y usos de suelo mixto, en algunos de sus predios. Figura 28. Imágenes de análisis de usos, alturas, normativo y vientos. Fuente: El Autor. 31.
(32) Figura 29. Tabla de análisis normativo Fuente: El Autor. La idea principal del proyecto se empezó a realizar a partir de los vacíos que por norma tocaba generar, cumpliendo así con 4 grandes espacios abiertos los cuales generan una gran dinámica de recorridos dentro del volumen arquitectónico, pasando así por volúmenes fractales en composición, generando claustros, como también puntos y contra puntos. Se genera un gran proyecto axial. 6.2.4 Postulado Es muy importante generar un proyecto de centro cultural, que, aunque existan varios de estos muy importantes en la zona, se encuentran un poco alejados del sector en el que trabajamos. Al generar el Centro Cultural y Café pasaje se puede dar una revitalización cultural más hacia el oriente de la calle 11 generando así un eje más y un nodo educativo y dotacional, respondiendo a las necesidades educativas del sector, viendo como primer beneficiado a la universidad La Salle y los diferentes centros educativos localizados en el sector.. 32.
(33) 6.2.5 Programa La propuesta de Centro Cultural y Café Pasaje tiene como idea principal relacionar la historia y la importancia de La Candelaria con el lugar y la gente, por tal motivo se han destinado diferentes espacios para que el proyecto pueda cumplir con la necesidad que requiere el sector, en ello podemos encontrar comercio en los accesos de la carrera 2 y la calle 11, librerías en espacios anteriores a los comerciales, también se encuentran 2 plazas principales en los primeros pisos como también el gran café y exposiciones temporales. En los niveles superiores se encuentran zonas administrativas, biblioteca, sala de sistemas, terrazas, y varios salones lúdicos. Por último y como volumen principal se localiza el auditorio y los camerinos en todo el centro de la propuesta. Figura 30. Conceptos espaciales como propuesta principal de programa. Fuente: El Autor. El equipamiento pretende ser en su mayoría púbico y la idea principal de proyecto es que este no se cierre hacia el espacio urbano, sino al contrario como lo dice su nombre “Pasaje” se pretende que todos sus visitantes disfruten de espacios amplios abiertos hacia las fachadas y que no se necesite de un acceso físico para poder entrar. El Interior de manzana es un concepto representado en el proyecto y es la principal consigna a la hora de repartición de volúmenes. 33.
(34) Figura 31. Conceptos espaciales, escalonamiento. Fuente: El Autor. Debido a que todo el lote tiene un desfase desde su comienzo en la Calle 11 hasta la Carrera 2 de 7 metros, se vio la necesidad de generar un proyecto escalonado, donde la topografía se respetara y al mismo tiempo generar una composición que tuviera como potencial, la visual del Centro Cultural hacia la sabana de Bogotá 6.2.6 Áreas. Figura 32. Áreas de proyecto Fuente: El Autor. 34.
(35) 6.3 Propuesta constructiva: Estrategias de construcción. Siguiendo la línea del desarrollo de proyecto, la estructura esta propuesta por elementos estructurales que son viables para el Centro Cultural y que de igual manera se pueden construir de manera real. El sistema estructural implementado a el proyecto es de pórticos debido que a la superficie topográfica lo considera necesario por el gran número de niveles que ahí se maneja. El sistema de placas se genera a partir de casetones debido a las grandes luces que genera el Centro Cultural. Otra de las consignas importantes a resaltar en el sistema constructivo, es que el proyecto se pensó desde los sótanos, por tal motivo las luces generadas en el proyecto están en medidas exactas de 2.50 mts de distancia, de 5.50mts, 8,50 mts y 10,50 mts, esto con el fin de que puedan generarse espacios lógicos necesarios para el parqueo de carros, bicicletas y espacios para los cuartos de aguas potables, residuales, cuartos eléctricos, de basuras y depósitos. Figura 33. Planta de sótanos propuesta final. Fuente: El Autor. Figura 34. Concepto estructural comienzo de proyecto Fuente: El Autor. El proyecto pretende integrar materiales que sean de fácil acceso en la ciudad de Bogotá y que al mismo tiempo se relacionen con los elementos existentes de la localidad. Desde la cimentación y en placas de entrepiso se manejan recebos compactados y concretos de limpieza. 35.
(36) los cuales generan estabilidad en el proyecto y a su vez cumplen los estándares necesarios para que el suelo portante no presente riesgos de deslizamientos. Los sótanos cuentan con losa en concreto con dilataciones, al igual que los espacios urbanos se utilizan adoquines de diferentes formas, colores y texturas. Los cielos rasos del proyecto se generan en Drywall ya que son fáciles de manejar y se pueden generar diferentes formas en su interior, es muy importante también para el manejo de iluminación. Los muros en su mayoría están sostenidos por bloque No 4 encofrados y diferentes formas de ladrillos, ventanearía en aluminio y cubiertas no transitables, permeabilizadas para el máximo aprovechamiento de aguas lluvias.. Figura 35. Corte Fachada Acceso a parqueadero Fuente: El Autor. Figura 36. Bioclimática de proyecto Fuente: El Autor. 36.
(37) 6.3.1 Selección de sitios Se prefiere ubicar a media altura en terrenos pendientes, en el tejido urbano los edificios más altos se pueden agrupar para lograr la detención y desvió de las brisas pero al mismo tiempo se debe permitir el impacto de sol, para la arborización se utilizan árboles para la protección de lluvia y radiación solar; en el paisajismo se utilizar el carácter irregular del lugar para generar diseño, en cuanto el manejo de la vegetación es ideal plantear árboles que actúen como parabrisas en el sentido OSO y ENE.. Figura 37. Esquema de ventilación Fuente: El autor. La sombra de vientos actúa eficazmente entre 5 y 7 veces la altura del árbol; Para evitar empantamiento no debe plantearse vegetación muy densa cerca al proyecto. Las estructuras deben ser compactas con gran volumen contenido y poca superficie expuesta. Los edificios se ubicarán sobre el eje norte – sur donde reciben radiación benéfica. Los elementos y formas en el edificio deben tener aperturas y ventanas. Insolación fuente de calor más importante. Las ventanas se deben localizar en donde sean más benéficas, debido a que el impacto solar sobre la superficie horizontal es 6 veces mayor que sobre la superficie sur, aunque este impacto produce desequilibrio térmico.. 37.
(38) Figura 38. Mapa de riesgos La Candelaria Fuente: FOPAE, 2014.. Figura 39. Bioclimática de proyecto Fuente: Circulaciones y permanencias.. Figura 40. Cortes longitudinal y transversal de proyecto. Fuente: El autor. 38. Figura 41. Esquema de ventilación Fuente: El autor.
(39) 7. Conclusiones. El desarrollo de nuevos proyectos arquitectónicos y urbanos integrado a un lugar de conservación cultural permite consolidar la relación que existe entre lo antiguo y lo actual sin dañar la forma y el lugar. La arquitectura tectónica adquiere importancia en el desarrollo de proyectos actuales respetando la normativa de un sector y al mismo tiempo demostrando la caracterización histórica con la que se rige. La localidad de La Candelaria muestra un contraste entre el importante dinamismo comercial e institucional que ostenta el sector denominado Centro histórico y el sector circundante al mismo, en los que las condiciones de pobreza, violencia e inseguridad son predominantes. Por tal motivo, nuevos equipamientos culturales y de seguridad son necesarios para poder integrar a la sociedad y dar al sector el lugar una nueva cara de revitalización. La Candelaria tiene un índice para parques y zonas verdes de 1,28 m2 /habitante, que está muy por debajo del promedio de la ciudad, el cual se encuentra en 4.82 m2 /habitante, ubicando a la localidad con la más baja oferta de m2 de parque y zonas verdes por hectárea. El proyecto urbano pretende dar una respuesta a esto, utilizando diferentes espacios diseñados para el peatón y del mismo modo se entendió que la Candelaria ya consolidada, también puede tener un cambio respecto a sus espacios urbanos, generando no solo conexiones por calles coloniales, también mediante centros de manzana y varios corredores ecológicos localizados hacia la Av. Circunvalar. Trabajar en un proyecto para La Candelaria, representa el respeto hacia lo construido y norma que rige el sector, por tal motivo se logra comprender las necesidades físicas que 39.
(40) necesita el lugar y los habitantes de la zona como también la población flotante. Las diferentes densidades del lugar nos permiten comprender que son varios elementos necesarios para la conformación de un barrio histórico y la revitalización es un aspecto clave en esto. . A través de la Arquitectura podemos cambiar la seguridad y la percepción de un lugar, el desarrollo de espacios públicos puntuales ayuda a crear y fortalecer las dinámicas urbanas del lugar.. Establecer un anillo estructurante de movilidad peatonal y vehicular, ordenadamente, permite comprender la importancia de la estructura vial como ordenadora de los procesos de desarrollo en la ciudad.. 40.
(41) 8. Referencias Uribe M. (2015) Concursos de arquitectura en Colombia 1575 – 2015 Bogotá, Colombia: Sociedad Colombiana de Arquitectos. stgo. (2009). JAIME LERNER. ACUPUNTURA URBANA. 24 de Mayo de 2016, de stgo Sitio web: http://www.stgo.es/2009/08/jaime-lerner-acupuntura-urbana/ España-Fronteras exteriores. (S.f). B.4. PLAN DE EMPLEO “ESTONOESUNSOLAR” EN EL CASCO HSTÓRICO DE ZARAGOZA. 26 de Mayo de 2016, de Programa de COOPERACIÓN TRANSFRONTERIZA Sitio web: http://www.laciudadviva.org/recursos/documentos/B4_Plan_de_empleo_estonoesunsolar_2.pdf Uribe M. (2015) Ampliación del teatro Colón Bogotá, 2013. En Aqua & Terra consultores Nathalie Montoya, Diego Lopez, Jorge A Araque y Daniela Diaz (Ed), Concursos de arquitectura en Colombia 1575 – 2015 Bogotá, Colombia: Sociedad Colombiana de Arquitectos. Galdames (2014, Febrero) Ampliación del teatro Colón Bogotá, 2013. archdaily.mx Sitio web: http://www.archdaily.mx/mx/02-333281/primer-lugar-concurso-internacional-ampliacion-delteatro-colon-de-bogota-colombia Valencia (2014, Diciembre) Primer lugar de Concurso habilitación y construcción Archivo y Biblioteca Regional de Punta Arenas / Chile. Recuperado de http: // www .archdaily. co/ co/ 758584/primer-lugar-magallanes Amades, Joan (1989) [1984]. Històries i llegendes de Barcelona. Passejada pels carrers de la ciutat vella. [Historias y leyendas de Barcelona. Paseo por las calles de la ciudad vieja.] (en catalán) I (4ª edición). Barcelona: Edicions 62. p. 19. Wikipedia (2016) La Rambla recuperado de: https://es.wikipedia.org/wiki/La_Rambla Rolestschek, 2015, Wikipedia. La Rambla recuperado de: https ://es.w ikipedia .org/wiki /La_Ra mbla Departamento de Urbanismo – FAU - Universidad de Chile. (Julio - Diciembre de 2014). El Intersticio como nuevo soporte del Diseño Urbano de la sociedad contemporánea. REVISTA DE URBANISMO, N°31, 98. Mapa de riesgos de inundación y tipos de suelos de La Candelaria FOPAE, 2014. Recuperado de: http://www.sire.gov.co/idiger. 41.
(42) Gómez (2013, Enero) Cuadernos de geografía: Revista colombiana de geografía. Artículo de investigación sobre la gentrificación del barrio La Candelaria, en Bogotá. Recuperado de: http://www.revistas.unal.edu.co/index.php/rcg/article/view/24940/43849. 42.
(43) 9.Anexos. Anexo A. Plantas estructurales nivel 1.5 y nivel 2 43.
(44) Anexo B. Plantas estructurales nivel 2.5 y Nivel 2.8 44.
(45) Anexo C. Corte fachada entrada vehicular. 45.
(46) Anexo D. Planta de cubiertas. 46.
(47) Anexo E. Corte fachada Auditorio.. 47.
(48) Anexo F. Plantas Nivel 1 y Nivel 1.5 48.
(49) Anexo G. Plantas Nivel 2 y Nivel 2.5 49.
(50) Anexo H. Plantas Nivel 2.8 y Sótano 50.
(51) Anexo I. Fachadas y Cortes 51.
(52) Anexo J. Render, fachada principal de proyecto. Anexo K. Render, plaza principal del proyecto.. 52.
(53) Anexo L. Corte Auditorio. Anexo M. Render, Fachada sobre Clle 11 Cra 2 – La Candelaria. 53.
(54)
