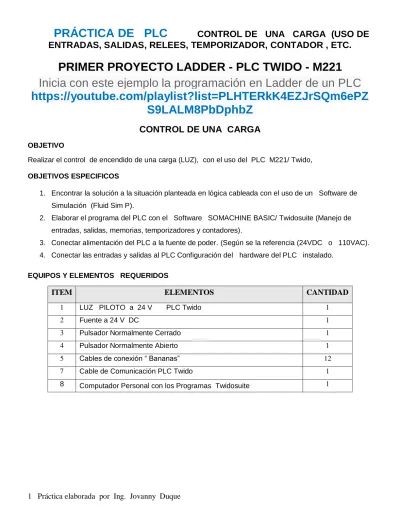

1 Práctica elaborada por Ing. Jovanny Duque

PRIMER PROYECTO LADDER - PLC TWIDO - M221 Inicia con este ejemplo la programación en Ladder de un PLC https://youtube.com/playlist?list=PLHTERkK4EZJrSQm6ePZ

S9LALM8PbDphbZ

CONTROL DE UNA CARGA

OBJETIVO

Realizar el control de encendido de una carga (LUZ), con el uso del PLC M221/ Twido,

OBJETIVOS ESPECIFICOS

1. Encontrar la solución a la situación planteada en lógica cableada con el uso de un Software de Simulación (Fluid Sim P).

2. Elaborar el programa del PLC con el Software SOMACHINE BASIC/ Twidosuite (Manejo de entradas, salidas, memorias, temporizadores y contadores).

3. Conectar alimentación del PLC a la fuente de poder. (Según se la referencia (24VDC o 110VAC).

4. Conectar las entradas y salidas al PLC Configuración del hardware del PLC instalado.

EQUIPOS Y ELEMENTOS REQUERIDOS

ITEM ELEMENTOS CANTIDAD

1 LUZ PILOTO a 24 V PLC Twido 1

2 Fuente a 24 V DC 1

3 Pulsador Normalmente Cerrado 1

4 Pulsador Normalmente Abierto 1

5 Cables de conexión “ Bananas” 12

7 Cable de Comunicación PLC Twido 1

8 Computador Personal con los Programas Twidosuite 1

(2)

2 Práctica elaborada por Ing. Jovanny Duque

COM

COM1

%I0.2

%I0.1

%Q0.2 RESET

H1

X1 X2

1 2

3 4

ENTRADAS

SALIDAS

+24 V 0V

+24 V 0V

+24 V 0V

(3)

3 Práctica elaborada por Ing. Jovanny Duque CASO N°4

Al pulsar START, la salida del PLC (H1) solo hará una secuencia de encendido y apagado intermitente por (4) cuatro ciclos de encendido (2s) y apagado (2s). Una vez realizados los 4 ciclos deberá

accionarse el pulsador RESET para habilitar una nueva secuencia.

Instala el software de programación del PLC TWIDO “TWUIDOSUITE” y averigua en los siguientes enlaces como podrías hacerlo con un PLC.

Escribe en www.youtube.com “PLC_TWIDO_1” o “PLC_TWIDO_2” o “PLC_TWIDO_3” o ve a los siguientes enlaces

https://www.youtube.com/watch?v=SUIZ_pfqK2A https://www.youtube.com/watch?v=fJ2c8X2PD4Y

https://www.youtube.com/watch?v=-IeYrk9qKRE

(4)

4 Práctica elaborada por Ing. Jovanny Duque

2) Elaborar el programa en Somachine Basic/Twidosuite

 Elaborar la tabla de símbolos en el Somachine Basic/ Twidosuite según el esquema de entradas y salidas, para asignarle nombre a las entradas, salidas, temporizadores, etc.

 Elaborar el programa en Somachine Basic/ Twidosuite basándose en la solución eléctrica de Fluid Sim P y el estado de las entradas conectadas.

 Revisar errores en el programa.

 Guardar el programa Somachine Basic/ Twidosuite en el computador (con un nombre y lugar conocido).

(5)

5 Práctica elaborada por Ing. Jovanny Duque

Programa en

Somachine Basic/

Twidosuite

(6)

6 Práctica elaborada por Ing. Jovanny Duque VER VIDEO SOMACHINE BASIC

PROGRAMACIÓN PLC M221 LADDER CASO CX3 RESET

https://youtu.be/0Eff2nqAhdw

Este video explica como implementar un proyecto simulado en Fluid sim P con el PLC M221 de Shneider Electric. Se usarán entradas y salidas digitales, memorias internas, temporizadores y contadores

1. Conexión del PLC

 Conectar alimentación de 24 VDC o 110 VAC dependiendo de la referencia del PLC.

 Conectar las entradas y salidas al PLC según el plano de conexión y verificarlas.

 Configuración del hardware del PLC instalado. (Controlador base TWDLMDA20DRT) o en el controlador base TWDLCAA40DRT según sea el controlador que se use

 Configurar la comunicación entre el PC y el PLC. ( Conectar el cable ) 2. Conectarse con el PLC y ejecutar el Programa

 Guardar el programa en la memoria del PLC. (Conectar)

 Correr el programa (RUN) y verificar su correcto funcionamiento.

(7)

7 Práctica elaborada por Ing. Jovanny Duque
