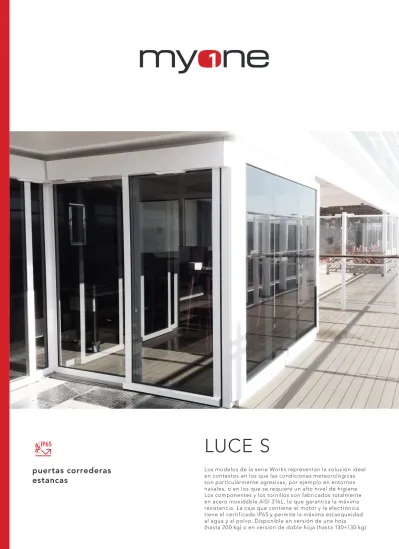

LUCE S. puertas correderas estancas

(1)

puertas correderas estancas

Los modelos de la serie Works representan la solución ideal en contextos en los que las condiciones meteorológicas son particularmente agresivas, por ejemplo en entornos navales, o en los que se requiere un alto nivel de higiene.

Los componentes y los tornillos son fabricados totalmente en acero inoxidable AISI 316L, lo que garantiza la máxima resistencia. La caja que contiene el motor y la electrónica tiene el certificado IP65 y permite la máxima estanqueidad al agua y al polvo. Disponible en versión de una hoja (hasta 200 kg) o en versión de doble hoja (hasta 130+130 kg).

(2)

LUCE WORKS

www.myoneautomation.com

LUCE WORKS

puertas correderas estancas

alimentación full range 100÷240 Vac | 50/60 Hz

absorción 70 W

absorción en stand-by 3 W

alimentación de accesorios 24 Vdc = / 1 A máx velocidad máxima 1 hoja 0,8 m/s

velocidad máxima 2 hojas 1,6 m/s capacidad máxima 1 hoja 200 kg capacidad máxima 2 hojas 130 + 130 kg

tipo y frecuencia de uso funcionamiento continuo = 100%

temperatura de ejercicio -15°C / +50°C

grado de protección IP65

memoria para memorización de datos memoria USB descargar instrucciones

y certificados LUCE WOKS

1 hoja peso máx.

200 kg

2 hojas peso máx.

130 + 130 kg guía

pasacables

cajón de aluminio anodizado

correa dentada

herraje de fijación estándar de la hoja (no incluido) reenvío

de la correa en acero inoxidable AISI 316L

carro de deslizamiento de tres ruedas en acero inoxidable AISI 316L

herraje de fijación de la correa en acero inoxidable AISI 316L

datos técnicos

Automatización para puertas correderas equipadas con carros de tres ruedas, para ofrecer una gran estabilidad de las puertas y facilidad de regulación tanto en altura como en profundidad.

Los componentes y tornillos están fabricados íntegramente en acero inoxidable AISI 316L. La caja que protege el motor y la central tiene la certificación IP65. La automatización está equipada con una central de mando con pantalla LED alfanumérica, fuente de alimentación conmutada de gama completa (100-240 V 50/60 Hz) y cargador de batería. La presencia de un conector USB le permite actualizar el firmware de forma sencilla y rápida, además de permitirle replicar los mismos parámetros y lógicas operativas en un nuevo sistema de forma inmediata. Funcionamiento continuo garantizado.

(3)

B

A

B

A

LUCEW1901 LUCEW2101 LUCEW2501 LUCEW2901 LUCEW3301 LUCEW3701 LUCEW4201 LUCEW5001 LUCEW6501

LUCEW1902 LUCEW2102 LUCEW2502 LUCEW2902 LUCEW3302 LUCEW3702 LUCEW4202 LUCEW5002 LUCEW6502

900 mm 1900 mm

1000 mm 2100 mm

1200 mm 2500 mm

1400 mm 2900 mm

1600 mm 3300 mm

1800 mm 3700 mm

2000 mm 4200 mm

2450 mm 5000 mm

3100 mm 6500 mm

900 mm 1900 mm

1000 mm 2100 mm

1200 mm 2500 mm

1400 mm 2900 mm

1600 mm 3300 mm

1800 mm 3700 mm

2000 mm 4200 mm

2450 mm 5000 mm

3100 mm 6500 mm

A B A B

preensambladas estancas

* Los valores del paso (A) y de la hoja son indicativos considerando una superposición de unos 50 mm.

central

de mando caja de protección de acero inoxidable AISI 316L

tope mecánicoen acero inoxidable AISI 316L

cabezal lateral

el automatismo previamente ensamblado consta de:

una hoja corredera máx. 200 kg dos hojas correderas máx. 130 + 130 kg

(4)

LUCE WORKS

99AC0004 99AC0005 99AC0006 01FE0049 01FE0050

99AC0001 99AC0002 99AC0003 01FE0049 01FE0050

01AL0030 - 1000 mm 01AL0031 - 1500 mm 01AL0032 - 2000 mm

01FE0018 01AL0008 - 1000 mm 01AL0009 - 1500 mm 01AL0010 - 2000 mm www.myoneautomation.com

accesorios para hojas de cristal - herraje de fijación de hoja de perforar

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.

- L. 1000 mm

Juego para herraje de fijación de hoja de cristal (10-12 mm) de perforar.

- L. 1500 mm

Patín para hoja de cristal.

- paq. de 6 piezas Juego para herraje

de fijación de hoja de cristal (10-12 mm) de perforar.

- L. 2000 mm

Patín para hoja de cristal de acero inoxidable.

Patín para hoja de cristal.

- paq. de 6 piezas

accesorios para hojas de cristal - herraje de fijación de hoja de pinza

Juego para herraje de fijación de hoja de cristal (10-12 mm) de pinza.

- L. 1000 mm

- L. 1500 mm

- L. 2000 mm

Patín para hoja de cristal de acero inoxidable.

descubre la gama de perfileria myone

accesorios para hojas con marco - cerramiento estándar

Patín guía de suelo en aluminio para hoja.

Patín guía de suelo.

Herraje de fijación estándar con abrazaderas de fijación carro.

(5)

99BA0004

LUCE W

12 0

150 26,5

76 22 24 24 30 11 + 11 +

69 81

esquema técnico

de la sección de automatismo accesorios

Juego de baterías de emergencia con precableado.

(6)

LUCE WORKS

MYONE

150

76 22 45 24 H H m = H + 7 m m

60 8

H v = H m - 1 00 m m 12 0

entrada con cerramiento myone M30

H= altura hueco paso Hv= altura puerta cristal Hm= altura hoja móvil

(7)

150

76 22 45 24 H H m = H + 7 m m

60 8

H v = H m - 1 00 m m 12 0 H m = H - 8 m m 10

150

76 22 45 24 H

max. 65 mm

18 12 0

01FE0018 01AL0008 / 01AL0009 / 01AL0010

01AL0030 / 01AL0031 / 01AL0032 entrada con perfiles

estándares

H= altura hueco paso Hm= altura hoja móvil

(8)

LUCE WORKS

A FORARE

150

76 22 45 24 H H m = H + 1 5 m m

H v = H - 1 0 m m

10 / 12 mm

10 12 0

99AC0004 / 99AC0005 / 99AC0006

01FE0049 01FE0050 entrada con perfil de sujeción

de cristal de perforar

(9)

150

76 22 45 24 H H m = H + 1 5 m m

H v = H - 1 0 m m

10 / 12 mm

10 12 0

99AC0004 / 99AC0005 / 99AC0006

01FE0049 01FE0050

150

76 22 45 24 H H m = H + 5 m m

H v = H - 3 3 m m

10 / 12 mm

10 12 0

01FE0049 01FE0050 99AC0001 / 99AC0002 / 99AC0003 entrada con perfil de sujeción

de cristal de pinza

(10)
