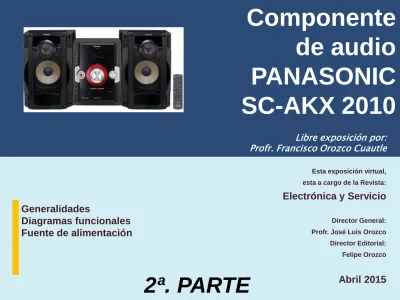

de audio PANASONIC SC-AKX 2010
Esta exposición virtual, esta a cargo de la Revista:
Electrónica y Servicio
Director General:
Profr. José Luis Orozco Director Editorial:
Felipe Orozco
Abril 2015
Libre exposición por:Profr. Francisco Orozco Cuautle
Generalidades
Diagramas funcionales Fuente de alimentación
2ª. PARTE
Para el minicomponente SA-AKX90 se tienen las fuentes de audio de Tuner(AM/FM) , Auxiliar, CD, Jupiter (USB), Music Port y Micrófono.
Todas las señales de audio de diferentes fuentes son recibidas y procesadas por el IC2001 Multiplexor de Audio que selecciona la señal de audio de salida según ordenes del microprocesador.
Luego de seleccionada la señal, esta pasa por una serie de pre-amplificadores
para crear los diferentes canales de audio (Sobwoofer, Surround, FL y FR), y luego
enviadas a las tarjetas de amplificación (D-AMP).
Las señales de entradas por CD y Jupiter se adquieren de forma digital, pero son convertidas a señales análogas en sus respectivas etapas, antes de ser enviadas al IC2001.
Las señales de audio del Tuner, Aux, y Music Port son enviadas de forma directa al IC2001.
La señal del Micrófono es procesada de forma preliminar al IC2001 para el ajuste de volumen y nivel de voltaje.
La salida de audio se da por los pines 17 y 22 del IC2001 y es preamplificada y acondicionada para proporcionar los diferentes canales de audio del sistema.
Estas señales son enviadas a las tarjetas de Amplificación para reproducirlas en sus respectivos parlantes.
Otro punto de salida de audio se da por los pines 5 - 35 y 6 – 34 del IC2001 hacia la tarjeta Jupiter para la grabación de audio en memoria o USB.
Existen dos circuitos de apoyo al circuito de audio:
1.Circuito CLIP ATTN
Elimina los picos de voltaje que hacen que se distorsione el sonido
2.a. Circuito de Mute
Reduce la señal de audio o inhabilita la amplificación de la misma
2.b. Circuito SW_LV
Cambia los niveles de audio para aumentar o disminuir los Bajos (Subwoofer)
Entradas de Audio: Tuner
Luego que la señal RF es capturada por la antena, amplificada, filtrada (FI) y discriminada, se encuentra la señal de audio deseada que es enviada a los pines 3 y 37 del IC2001.
Entradas de Audio: Aux In
Esta es solo la interfase física a través de un conector RCA para la conexión de cualquier salida de audio de un aparato electrónico, como por ejemplo un Televisor o un una consola de audio. La señal de audio llega al IC2001 por los pines 2 y 38.
Entradas de Audio: CD
Los datos del disco son leídos por el láser y lente óptico. Estas señales digitales son procesadas por el IC7001 para convertirlas en señales análogas que son llevadas a los pines 4 y 36 de IC2001.
Entradas de Audio: Jupiter
Una vez tomada la información de la memoria USB, ésta es procesada por el IC801 y enviada de forma de serie de datos al pin 3 del IC552. El IC552 es un convertidor Digital/Análogo que produce la señal análoga de audio, que es envida a los pines 44 y 47 del IC2001.
Entradas de Audio: Music Port
Al igual que la entrada Auxiliar, este es solo la interfase física a través de un conector de 3,5 mm para conectar cualquier fuente de audio externa, como por ejemplo un reproductor de MP3, etc. La señal de audio llega al IC2001 en los pines 42 y 50.
Entradas de Audio: Microfono
La señal de audio del micrófono entra al IC2000 por el pin 14 donde es amplificada, sale por el pin 4 y pasa por el VR2000, que es un potenciómetro con el que se puede controlar el volumen. Luego entra nuevamente al IC2000 y pasa por un búfer para acoplar la señal a la siguiente etapa.
El la Main Board, la señal es acoplada por el IC2002 para entrar a los prines 7 y 33.
Multiplexor de audio: IC2001
El multiplexor de audio recibe todas las señales de audio de las diferentes fuentes y dependiendo de la orden del microprocesador habilita una señal de salida.
PRE-AMPLIFICACIÓN (MAIN PCB)
PRE-AMPLIFICACIÓN
Feedback control Fixed control
Bass boost Level is fixed
nivel de refuerzo de graves y se maximiza Menos distorsión con realimentación.
nivel de refuerzo de graves no se maximiza por menos distorsión.
Music Signal
Convencional Maximized Bass Sound PLUS 1. CIRCUITO ATENUADOR: Usted puede disfrutar de un sonido de graves al máximo con menos distorsión.
Speaker
Main Amp Sound
Control Circuit
Pre Amp
Attenuator
Detector
Micro Computer
Feedback
El detector comprueba la señal y una vez
que detecta la distorsión, el volumen se ajusta automáticamente para reducir la distorsión.
Speaker
Main Amp Sound
Control Circuit
Pre Amp
A veces la distorsión puede suceder aun con el ajuste, siempre que haya una sobrecarga.
Music Signal
Micro Computer
AGC
Otra marca
Track 1 Sound
Level
Track 2 Track 3 Track 4
Una vez que el nivel se reduce por la distorsión, ese nivel continúa hasta que se apaga o se cambia el disco.
Panasonic
Si el nivel se reducido por la distorsión, vuelve a la formalidad a la pista siguiente. Los clientes pueden disfrutar de un
sonido de graves ideal siempre.
Sound Level
Track 1 Track 2 Track 3 Track 4
Otra marca Panasonic
Sonido se hace más débil debido a todos los niveles de sonido se reduce .
Mantiene el sonido de gran alcance porque sólo el nivel de graves distorsionados se reduce.
Frequency Frequency
Sound pressure maintains.
Altos niveles causan distorsión del sonido Sound
Level
Ventaja 1
Ventaja 2
Solo la distorsión del bajo es
reducido
Frequency Frequency
Sound pressure downs.
Altos niveles causan distorsión del sonido
distorted sound
Sound
Level Nivel es reducido
en todas las bandas
High level causes distorted sound
High level causes distorted sound
Return Return
Adjusted. Adjusted. Adjusted and keeps lower sound level.
1.CIRCUITO ATENUADOR:
1.CIRCUITO ATENUADOR:
2.a CIRCUITO DE MUTE
Existen 3 diferentes circuitos de MUTE que se activan y/o desactivan, dependiendo de la operación del equipo de sonido.
Estas son controladas directamente desde el microprocesador IC2003.
Estas señales son:
- MUTE_A
- MUTE_F
- MOD_DA
2.a CIRCUITO DE MUTE: MUTE_A
Este circuito es utilizado para anular la señal de audio, por ejemplo, mientras se realiza cambio de canción durante la reproducción de un CD o cuando se realiza cambio en la estación emisora.
2. a CIRCUITO DE MUTE: MUTE_F y MOD_DA
Estos dos circuitos se utilizan para el control de los amplificadores D- AMP IC (C1AB0000497) tal como Mute, standby, y operación normal.
2.a CIRCUITO DE MUTE: MUTE_F y MOD_DA
Dependiendo del estado de las señales de control de MOD_DA y MUTE_F (alta o baja), se puede variar entre los tres diferentes estados del Amplificador.
La condición Standby/OFF es habilitada o activada solamente durante el cambio de frecuencia F_HOP, apagado y encendido del equipo (Mientras el equipo realiza la transición de standby a modo de operación normal)
2.b CIRCUITO SW_LV
Dependiendo del nivel de bajo (SW) seleccionado por el usuario, el microprocesador dará una combinación lógica en los pines 7 y 8 haciendo que los transistores Q2009 y Q2010 atenúe la señal de audio de tal forma que se produzcan diferentes niveles de salida hacia el amplificador de audio.
Vista del PCB
La función de la D-AMP PCB es amplificar la señal de audio pre-amplificada
previamente en la MAIN PCB.
Diagrama de Bloques – Amplificador Digital
SYSTEM CONTROL
ALIMENTACIÓN
A la tarjeta Jupiter llegan dos señales de alimentación, de 5 V y 3.3 V. La señal de 3.3 V luego es convertida a una señal de 1.2 V por el IC802.
Estas señales de voltaje alimentan el IC751(SDRAM), IC801 (Audio LSI), IC551 (ADC), IC552 (DAC), IC760 (Memoria Interna) e IC701 (Flash Memory).
La función del IC503 es tomar la orden del IC801 para habilitar la señal VBUS que alimentara el dispositivo UBS
