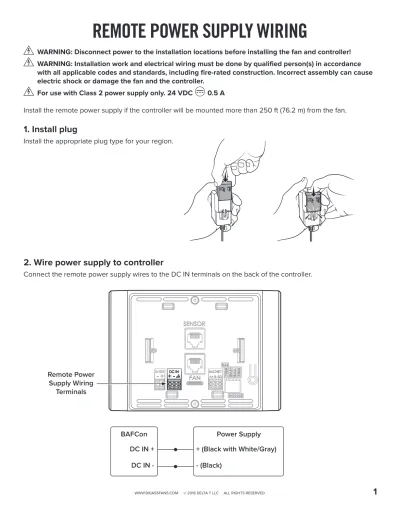

REMOTE POWER SUPPLY WIRING

(1)

1

REMOTE POWER SUPPLY WIRING

WARNING: Disconnect power to the installation locations before installing the fan and controller! WARNING: Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction. Incorrect assembly can cause electric shock or damage the fan and the controller.

For use with Class 2 power supply only. 24 VDC 0.5 A

Install the remote power supply if the controller will be mounted more than 250 ft (76.2 m) from the fan.

1. Install plug

Install the appropriate plug type for your region.

2. Wire power supply to controller

Connect the remote power supply wires to the DC IN terminals on the back of the controller.

BAFCon DC IN +

DC IN -

Power Supply + (Black with White/Gray) - (Black)

Remote Power Supply Wiring

(2)

READY RUN FAULT

3 2 12 3 1 ONON RA RB R C AVI NPN PNP PNP ACIACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNPPNP ACIACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNP PNP ACIACI

WARNING: Power tap used with BAFCon only. Not compatible with any other controller. CAT5 Power Tap RJ45 Pass Through Splitter From BAFCon VFD VFD CAT5 Power Tap RJ45 Pass Through Splitter

2

MULTI-FAN WIRING

WARNING: Disconnect power to the installation locations before installing the fan and controller! WARNING: Wait three minutes after disconnecting the VFD before servicing!

WARNING: Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction. Incorrect assembly can cause electric shock or damage the fan and the controller.

Up to eight fans can be daisy chained to one BAFCon controller using the provided hardware. If the distance between fans exceeds 100 ft (30.5 m), use installer-supplied 568B CAT5 cables. To accommodate two CAT5 controller cables, replace the 12” (305 mm) CAT5 cable and bulkhead fitting on each VFD’s backplate with one of the provided split-gland cord grips.

The provided terminal block and resistor do not need to be installed unless line termination is necessary to resolve communication/signal quality issues.

(3)

1

CONNEXION DE L’ALIMENTATION DISTANTE

AVERTISSEMENT : Avant d’installer le ventilateur et le dispositif de commande, coupez le courant au niveau de leurs sites de montage respectifs !

AVERTISSEMENT : L’installation et le câblage du ventilateur doivent être effectués par un ou plusieurs intervenants qualifiés, conformément aux codes et normes applicables, notamment pour les constructions résistantes au feu. Un mauvais montage peut entraîner un choc électrique ou endommager le moteur et le dispositif de commande.

À utiliser exclusivement avec une alimentation de classe 2. 24 V CC 0,5 A

Installez l’alimentation distante si le dispositif de commande est monté à plus de 76,2 m (250 pi) du ventilateur.

1. Mise en place de la fiche électrique

Installez la fiche électrique adaptée à votre région.

2. Connexion de l’alimentation au dispositif de commande

Connectez les fils de l’alimentation distante aux bornes « DC IN » à l’arrière du dispositif de commande.

DC IN -

Alimentation + (noir avec gris/blanc) - (noir)

Bornes de connexion de l’alimentation

(4)

READY RUN FAULT

3 2 12 3 1 ON ON RA RB R C AVI NPN PNPPNP ACI ACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNPPNP ACI ACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNP PNP ACI ACI AVERTISSEMENT : L’usage de la prise est réservé au dispositif BAFCon. Elle n’est compatible avec aucun autre dispositif de commande. Prise CAT5 Répartiteur RJ45 Depuis le dispositif BAFCon VFD VFD Prise CAT5 Répartiteur RJ45

2

CONNEXION DE PLUSIEURS VENTILATEURS

AVERTISSEMENT : Avant d’installer le ventilateur et le dispositif de commande, coupez le courant au niveau de leurs sites de montage respectifs !

AVERTISSEMENT : Attendez trois minutes après la mise hors tension du VFD avant d’intervenir sur l’installation !

AVERTISSEMENT : L’installation et le câblage du ventilateur doivent être effectués par un ou plusieurs intervenants qualifiés, conformément aux codes et normes applicables, notamment pour les constructions résistantes au feu. Un mauvais montage peut entraîner un choc électrique ou endommager le moteur et le dispositif de commande.

Le matériel fourni permet de connecter jusqu’à huit ventilateurs en série à un dispositif BAFCon. Si les ventilateurs sont séparés de plus de 30,5 m (100 pi), utilisez des câbles CAT5 certifiés 568B fournis par l’installateur. Pour pouvoir loger deux câbles CAT5 au niveau du dispositif de commande, remplacez le câble CAT5 de 305 mm (12 po) et le étoupe de cloison à l’arrière de chaque VFD par l’un des presse-étoupes fendus fournis.

Il est inutile d’installer le bornier et la résistance fournis, à moins qu’une terminaison de ligne soit nécessaire pour résoudre des problèmes de communication ou de qualité du signal.

(5)

1

CABLEADO DE LA FUENTE DE ALIMENTACIÓN REMOTA

ADVERTENCIA: ¡Desconecte la alimentación eléctrica de los lugares donde instalará el ventilador y el controlador antes de comenzar el proceso!

ADVERTENCIA: Los trabajos de instalación y cableado eléctrico deben ser realizados por personal calificado de acuerdo con todos los códigos y normas aplicables, incluso aquellos para construcción con clasificación para resistencia al fuego. Una instalación incorrecta puede provocar descargas eléctricas o daños al ventilador y al controlador.

Para uso exclusivo con fuentes de alimentación Clase 2. 24 VCC 0.5 A

Instale la fuente de alimentación remota si el controlador se va a instalar a más de 250 ft (76.2 m) del ventilador.

1. Instalar el enchufe

Instale el tipo de enchufe apropiado para su región.

2. Conectar la fuente de alimentación al controlador

Conecte los cables de la fuente de alimentación remota a las entradas DC IN que se encuentran en la parte de atrás controlador.

DC IN -

Alimentación eléctrica + (Negro con blanco/gris) - (Negro)

Terminales para los cables de la fuente de

(6)

READY RUN FAULT

3 2 12 3 1 ONON RA RB R C AVI NPN PNP PNP ACIACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNPPNP ACIACI

READY RUN FAULT

3 2 1 2 3 1 ON ON RA RB R C AVI NPN PNP PNP ACIACI ADVERTENCIA: El conector de derivación se utiliza solo con el BAFCon. No es compatible con ningún otro controlador.

Conector de derivación CAT5

Divisor RJ45 Del BAFCon Regulador de frecuencia variable Regulador de frecuencia variable Conector de derivación CAT5 Divisor RJ45

2

CABLEADO PARA MÚLTIPLES VENTILADORES

ADVERTENCIA: ¡Desconecte la alimentación eléctrica de los lugares donde instalará el ventilador y el controlador antes de comenzar el proceso!

ADVERTENCIA: Luego de desconectar el regulador de frecuencia variable, ¡espere tres minutos antes de realizar cualquier mantenimiento!

ADVERTENCIA: Los trabajos de instalación y cableado eléctrico deben ser realizados por personal calificado de acuerdo con todos los códigos y normas aplicables, incluso aquellos para construcción con clasificación para resistencia al fuego. Una instalación incorrecta puede provocar descargas eléctricas o daños al ventilador y al controlador.

Usando los accesorios provistos, es fácil conectar hasta ocho ventiladores en margarita a un controlador BAFCon. Si la distancia entre los ventiladores excede los 100 ft (30.5 m), utilice cables 568B CAT5 suministrados por el instalador. Para poder conectar dos cables de controlador CAT5, reemplace el cable CAT5 de 12 in. (305 mm) y el accesorio de conexión en la placa posterior de cada VFD por uno de los sujetacables con bifurcación provistos.

No es necesario instalar el bloque de terminales ni el resistor a menos que sea necesario terminar la línea para resolver problemas de comunicación o calidad de la señal.

(7)

(8)

Rev. A 06/13/2018 BAF-INST-203-MUL-01
