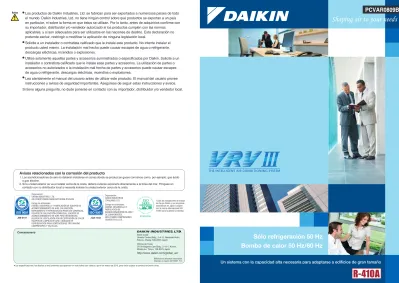

Sólo refrigeración 50 Hz
Bomba de calor 50 Hz/60 Hz
Un sistema con la capacidad alta necesaria para adaptarse a edificios de gran tamaño
Aviso
Los productos de Daikin Industries, Ltd. se fabrican para ser exportados a numerosos países de todo
el mundo. Daikin Industries, Ltd. no tiene ningún control sobre qué productos se exportan a un país
en particular, ni sobre la forma en que éstos se utilizan. Por lo tanto, antes de adquirirlos confirme con
su importador, distribuidor y/o vendedor autorizado si los productos cumplen con las normas
aplicables, y si son adecuados para ser utilizados en las naciones de destino. Esta declaración no
pretende excluir, restringir o modificar la aplicación de ninguna legislación local.
Solicite a un instalador o contratista calificado que le instale este producto. No intente instalar el
producto usted mismo. La instalación mal hecha puede causar escapes de agua o refrigerante,
descargas eléctricas, incendios o explosiones.
Utilice solamente aquellas partes y accesorios suministrados o especificados por Daikin. Solicite a un
instalador o contratista calificado que le instale esas partes y accesorios. La utilización de partes o
accesorios no autorizados o la instalación mal hecha de partes y accesorios puede causar escapes
de agua o refrigerante, descargas eléctricas, incendios o explosiones.
Lea atentamente el manual del usuario antes de utilizar este producto. El manual del usuario provee
instrucciones y avisos de seguridad importantes. Asegúrese de seguir estas instrucciones y avisos.
Si tiene alguna pregunta, no dude ponerse en contacto con su importador, distribuidor y/o vendedor local.
Todos los derechos reservados Impreso en Japón 03/10/001 Y.K. c
Concesionario
Sede social:
Umeda Center Bldg., 2-4-12, Nakazaki-Nishi, Kita-ku, Osaka, 530-8323 Japón
Oficina de Tokio:
JR Shinagawa East Bldg., 2-18-1, Konan, Minato-ku, Tokyo, 108-0075 Japón
http://www.daikin.com/global_ac/
Las especificaciones, los diseños y otro contenido que aparecen en este folleto son válidos a partir de marzo de 2010, pero están sujetos a cambios sin previo aviso.
JMI-0107 JQA-1452
Organización:
DAIKIN INDUSTRIES, LTD.
AIR CONDITIONING MANUFACTURING DIVISION Campo de actividades:
DISEÑO, DESARROLLO Y FABRICACIÓN DE EQUIPOS DE ACONDICIONAMIENTO DE AIRE, CALEFACCIÓN, ENFRIAMIENTO Y REFRIGERACIÓN PARA USO COMERCIAL, EQUIPOS DE CALEFACCIÓN COMERCIAL, EQUIPOS DE ACONDICIONAMIENTO DE AIRE PARA RESIDENCIAS, EQUIPOS DE VENTILACIÓN POR RECUPERACIÓN DE CALOR, EQUIPOS DE LIMPIEZA DE AIRE, UNIDADES DE
REFRIGERACIÓN PARA CONTENEDORES TIPO MARINO, COMPRESORES Y VÁLVULAS. Organización: DAIKIN INDUSTRIES (THAILAND) LTD. Campo de actividades: DISEÑO, DESARROLLO Y FABRICACIÓN DE ACONDICIONADORES DE AIRE Y DE COMPONENTES, INCLUYENDO COMPRESORES, USADOS EN ELLOS.
Todas las instalaciones de trabajo del Grupo Daikin y sus empresas subsidiarias en Japón cumplen con la norma internacional ISO 14001 para la gestión ambiental.
1. Los acondicionadores de aire no deberán instalarse en zonas donde se produzcan gases corrosivos como, por ejemplo, gas ácido
o gas alcalino.
2. Si la unidad exterior se va a instalar cerca de la costa, deberá evitarse exponerla directamente a la brisa del mar. Póngase en
contacto con su distribuidor local si necesita instalar la unidad exterior cerca de la costa.
Avisos relacionados con la corrosión del producto
PCVAR0809B
C M Y CM MY CY CMY K PCVAR0809B_00_71A.ai 20/9/13 12:29:33 PCVAR0809B_00_71A.ai 20/9/13 12:29:33La tecnología de climatización
individual más reciente agrega un valor
añadido nuevo a los edificios actuales
Los sistemas VRV de Daikin incluyen
unidades interiores y exteriores disponibles
en una amplia gama de modelos para
diversos tamaños de edificios y condiciones
de instalación. Las tuberías de refrigerante
largas y otras características ponen muy
pocas restricciones a los diseños para
lograr una gran flexibilidad al satisfacer las
necesidades de los edificios.
Daikin ofrece unidades exteriores VRVIII de diseño compacto
para mejorar todavía más las funciones de los equipos,
sobrepasando las normas existentes para los sistemas de
climatización. Las unidades compactas facilitan la instalación
en lugares limitados como, por ejemplo, tejados, donde ocupan
un espacio efectivo menor. El trabajo de instalación más fácil
permite terminar la instalación rápidamente con tiempo de
sobra.
Beneficios para los
INSTALADORES
Con la tecnología de inverter y con la tecnología de control de
vanguardia para el refrigerante, patentadas por Daikin, el sistema de
climatización VRVIII funciona con una eficiencia extraordinaria. Esto
contribuye a lograr un alto ahorro de energía, lo que a su vez reduce
los costos del funcionamiento y facilita la mejor gestión del edificio.
Beneficios para los
PROPIETARIOS
Para proveer un ambiente de aire
confortable, Daikin ofrece sistemas de
tratamiento del aire que van más allá
de la mera climatización. Además de
lograr una temperatura de aire
confortable, el aire puede
humidificarse y ser sometido a otros
procesos. Los sistemas avanzados de
control centralizado permiten usar el
aire de forma más sencilla.
Beneficios para los
USUARIOS
Beneficios para los
ASESORES
y
ESTUDIOS DE PROYECTOS
Los sistemas de climatización que utilizan refrigerantes nuevos y ahorran energía constituyen la norma.
No obstante, en Daikin vamos mucho más allá maximizando nuestra tecnología avanzada desarrollada
durante más de 25 años como líderes en la fabricación de sistemas de climatización individuales. No
sólo ofrecemos el máximo rendimiento en climatización, sino que también reducimos el espacio de
utilización al mínimo, hacemos que la gestión de los edificios sea eficiente y proporcionamos un
sinnúmero de características de valor añadido.
C M Y CM MY CY CMY K PCVAR0809B_01_02.ai 20/9/13 12:43:52 PCVAR0809B_01_02.ai 20/9/13 12:43:52
4
3
Unidades exteriores de gran capacidad
...página 7
Amplia gama de unidades interiores y un número superior de las mismas que puede conectarse
...página 9
COP alto/ahorro de energía
Cumple con la directiva RUSP
Diferencia de nivel extendida entre las unidades exteriores e interiores
....página 10
Longitud máxima real y total extendida de las tuberías
...página 10
Presión estática externa alta
...página 11
Dos tipos de combinaciones de unidades exteriores
...página 11
Desarrollado para facilitar un diseño de sistemas más flexible en
edificios de gran tamaño
Función de memoria para los datos de funcionamiento
Operación de prueba automática
Menos probabilidades de que escape refrigerante
Doble operación de seguridad en compresores y unidades
Unidades exteriores diseñadas para funcionar silenciosamente
Compresor eficiente
Instalación y mantenimiento más fáciles
...página 12
Un sentido de responsabilidad
...página 13
Confort mejorado
...página 14
Funcionamiento nocturno silencioso
Daikin presenta con orgullo la serie VRVIII, la cual resulta idónea
para edificios de gran tamaño. Este sistema de climatización provee
unidades exteriores que aumentan la capacidad de climatización
hasta 54 CV. También incorpora numerosas características
extraordinarias, tales como una gama amplia de unidades exteriores
e interiores, tuberías aún más largas que las actuales y presión
estática externa alta. La serie VRVIII proporciona la
potencia y versatilidad que usted necesita para diseños flexibles
e instalaciones fáciles en edificios de gran tamaño.
Índice
...
página 7
...
página 15
...
página 25
...
página 27
...
página
44
Unidades interiores
...
página
46
Unidades exteriores
...
página
59
Unidad de procesamiento de aire
...
página
63
HRV con batería DX y humidificador
...
página
67
HRV
...
página 44
Lista de opciones
...
página 47
Sistemas de control
...
página
58
Gama de equipos para tratamiento de aire exterior
...
página 5
Tecnologías
Características principales
Gama de unidades interiores
Gama de unidades exteriores
Especificaciones
...
página
34
...
página
27
Unidades interiores
Unidades exteriores
C M Y CM MY CY CMY K PCVAR0809B_03_04.ai 20/9/13 12:52:16 PCVAR0809B_03_04.ai 20/9/13 12:52:16Tecnologías de vanguardia
Daikin ha dedicado esfuerzos constantes al empleo de las tecnologías más recientes y revolucionarias con el fin de
desarrollar el sistema VRVIII para edificios de gran tamaño. El sistema ofrece unidades exteriores de mayor capacidad,
ahorro de energía superior, instalación más fácil, tuberías de longitud real y total más largas, y mucho más.
VRVIII
—Creado para responder a las necesidades de los edificios de gran tamaño
El nuevo intercambiador de calor contribuye a obtener un
COP más alto debido a un aumento del 7% al 10% de la
longitud efectiva, así como también a un intercambiador de
calor e-Pass optimizado.
1
2
6
3
7
5
3
4
7
2
Gracias a una reducción en la pérdida de presión interna y a la utilización de ventiladores y rejillas
autodesarrollados se ha logrado una presión estática externa más alta, de 58,8 Pa a 78,4 Pa.
El área de estas palas de ventilador nuevas ha sido aumentada y mejorada para cada carcasa. Esto reduce considerablemente la
pérdida de presión, lo que resulta en una presión estática externa más alta.
El ventilador de tres palas en la unidad de 10 CV, con un
diámetro de 700 mm, ha sido rediseñado para incluir cuatro
palas, y ahora tiene un diámetro de 680 mm. El área de las
palas ha sido aumentada un 25%.
1
Ventiladores y rejillas mejorados
Intercambiador de calor
Motor de ventilador de CC
4
Circuito de transferencia de calor
Realizando la superrefrigeración antes del proceso de
expansión, el volumen de refrigerante que necesita
circular a las unidades interiores se puede reducir sin
bajar la temperatura de evaporación. Esto permite
utilizar tuberías más estrechas.
5
Caja aerodinámica
compacta
Apilando el inverter y los PCI de control, y optimizando el
diseño interno para adaptarlo a la velocidad del flujo de
aire, se ha podido emplear una carcasa compacta. Esto
reduce el ruido y la potencia que necesita la unidad
exterior equipada con ventiladores de gran diámetro.
• En toda la gama de modelos (de 5* a 54 CV).
• Eficiencia mejorada en un 40% aproximadamente,
especialmente a baja velocidad.
6
Inverter de CC de onda sinusoidal suave
Adoptando la onda
sinusoidal, que suaviza la
rotación del motor, la
eficiencia del funcionamiento
ha sido mejorada
considerablemente.
Estructura de motor
de ventilador de CC
Ventilador
aerodinámico en espiral
y ventilador
aerodinámico asimétrico
Rejillas
aerodinámidas suaves
Ventilador
aerodinámico asimétrico
En las unidades de 14 y 16 CV, en lugar de un solo ventilador
con un de diámetro de 700 mm se emplean dos ventiladores
con un diámetro de 540 mm cada uno. El área de las palas ha
sido aumentada un 20% para aumentar el flujo de aire.
Ventilador
aerodinámico en espiral
(Potente ventilador de CC dual)
de reluctancia
Motor de CC
Mejora del compresor de alta eficiencia para
lograr un COP alto y una mayor capacidad
Compresor tipo
scroll
con motor de CC de reluctancia
El compresor tipo
scroll
único de Daikin reduce la pérdida de calor, y es
accionado por un motor de alta eficiencia para lograr ahorros de energía
significativos.
Al introducir aceite a alta presión, la fuerza
reactiva del
scroll
fijo se añade a la fuerza
interna, con lo que se reducen las pérdidas de
empuje. Esto se traduce en una mayor
eficiencia y un menor nivel de ruido.
El compresor tipo
scroll
de alto
rendimiento y bajo ruido funciona más
rápidamente. El aumento de velocidad
se ha logrado mediante los análisis de
esfuerzos avanzados para la resistencia
aumentada y para la utilización de las
ventajas (control de película de aceite)
del mecanismo de empuje alto*.
*Mecanismo de empuje alto
VRVII
Área de las palas
aumentada un
25%
VRVII
Área de las palas
aumentada un
20%
Diámetro de
700 mm
Diámetro de
700 mm
Diámetro de
680 mm
Diámetro de
540 mm x 2
Vista en perspectiva 200 300 400 500 600 700 800 900 1000 0 20 40 80 60 100 Eficiencia (%)Velocidad del motor (rpm)
Eficiencia de motor de CC
(Comparación con un motor de CA convencional)Aumento del Aumento del
40%
40%
aproximadamente aproximadamente Aumento del40%
aproximadamenteEl par y la eficiencia altos se obtienen empleando imanes
de neodimio. La reducción de volumen es del 70%.
Los imanes de neodimio son bien
conocidos por su potencia, muy superior a
la de los imanes de ferrita empleados
habitualmente.
El uso de imanes de neodimio en los
motores permite generar
eficientemente un par alto, reduciendo
el tamaño del compresor.
Imanes potentes
Nota: Los datos se basan en estudios realizados bajo condiciones controladas en un laboratorio de Daikin.
* No disponible en el mercado argentino.
Las rejillas tridimensionales de acero blando tejidas e
integradas, están cubiertas por una
capa de plástico para protegerlas
de los elementos rotantes y de la
posibilidad de que se produzcan
daños debidos al fuego.
Motor de CC
Motor de CC
Motor de CC
Motor de CC
Motor de CC
Motor de CA Motor de CA Motor de CA Motor de CA Motor de CA C M Y CM MY CY CMY K PCVAR0809B_05_06.ai 20/9/13 13:01:57 PCVAR0809B_05_06.ai 20/9/13 13:01:57Grandes capacidades para edificios de gran tamaño
Grandes capacidades para edificios de gran tamaño
Características principales
Nuevo Nuevo Nuevo Nuevo Nuevo Nuevo
8
7
Los sistemas de unidades interiores de Daikin ofrecen un gran número de unidades interiores conectables: ¡Un total de 64! Además,
nuestra amplia gama de unidades interiores incluye 15 tipos y 73 modelos* para satisfacer las necesidades de los clientes.
Unidades interiores
La unidad exterior anterior tenía una potencia de salida máxima de 48 CV. El VRVIII tiene
una potencia de salida máxima de 54 CV. Conectando las unidades principales (hasta 18
CV cada una) se puede obtener un sistema de alta capacidad (de hasta 54 CV) compacto y
flexible.
Proporcionando una gama de caballos de
vapor en incrementos de 2 CV*, Daikin
responde con flexibilidad a las
necesidades de sus clientes.
• Consulte la página 26 para conocer
detalles de las combinaciones.
*El modelo de 5 CV no está disponible en el mercado argentino.
Unidades exteriores
48 CV
54 CV
Unidad de casete montada en el techo (Flujo circular)Tipo
Nombre del modelo
Gama de capacidadesÍndice de capacidades
20
0,8 CV
40
1,6 CV
62,5
2,5 CV
80
3,2 CV
100
4 CV
125
5 CV
140
6 CV
200
8 CV
250
10 CV
50
2 CV
31,25
1,25 CV
25
1 CV
Unidad de casete montada en el techo(Doble flujo)
FXCQ-MVE
Unidad de casete montada en el techo
(Multiflujo compacto)
FXZQ-MVE
Unidad delgada de conducto montada en techo Unidad de conducto montada en el techo Unidad suspendida del techo Unidad montada en pared Unidad de suelo Unidad de suelo oculta Unidad de casete montada en esquina de techo
FXDQ-NBVE
(Con bomba de drenaje)
FXDQ-NBVET
(Sin bomba de drenaje)
FXMQ-PVE
FXMQ-MAVE
FXHQ-MAVE
FXAQ-PVE
FXLQ-MAVE
FXNQ-MAVE
FXKQ-MAVE
FXDQ-PBVET
(Sin bomba de drenaje)
FXDQ-PBVE
(Con bomba de drenaje)
(Tipo de 900 y 1.100 mm de ancho) (Tipo de 700 mm de ancho)
• Las unidades interiores del sistema VRV R-410A no son compatibles con el sistema VRV R-22.
Nota:
Incrementos de 2 CV
Ofrecen una capacidad más alta, de hasta 54 CV,
y responden a las necesidades de los edificios de gran tamaño
* Excepto para el modelo de 5 CV
30, 32, 34, 36 CV
38, 40, 42, 44, 46 CV
48, 50, 52, 54 CV
5 CV*
8, 10 CV
12, 14, 16, 18 CV
20, 22, 24, 26, 28 CV
VRVII
Serie MA
En el sistema VRVIII se emplean las tecnologías más recientes. Superando incluso al VRVII, el VRVIII satisface
más necesidades de nuestros clientes que necesitan soluciones de climatización para edificios de gran tamaño.
Avances principales del
VRVIII
sobre el VRVII para edificios de gran tamaño
• Las unidades BEV son necesarias para las unidades interiores de la serie de unidades de conexión. Consulte los datos de ingeniería para conocer más detalles.
Nota:
Unidades interiores de la serie de unidades de conexión (50 Hz solamente)
* 14 tipos y 70 modelos para los modelos de 60 Hz.
Unidad de casete suspendida del techo
Tipo
Nombre del modelo
—
1,6 CV
0,8 CV
1 CV
1,25 CV
FXUQ-MAV1
20
25
31,25
40
BEVQ125MAVE5 CV
BEVQ100MAVE BEVQ71MAVE2 CV
3 CV
4 CV
50
71
100
125
Gama de capacidades
Unidad de conexión
Índice de capacidades
FXFQ-PVE
Nuevo C M Y CM MY CY CMY K PCVAR0809B_07_08.ai 21/10/13 18:42:48 PCVAR0809B_07_08.ai 21/10/13 18:42:48Características principales
Grandes capacidades para edificios de gran tamaño
Grandes capacidades para edificios de gran tamaño
Condiciones de la capacidad de conexión de unidades interiores
10
9
La longitud de las tuberías ha sido extendida considerablemente. Esto permite hacer los diseños con mayor
flexibilidad y adaptarlos a edificios de gran tamaño.
Longitud de tuberías extendida
El número de unidades interiores conectables ha sido aumentado considerablemente de 40 a 64.
Un mayor número de unidades interiores conectables
La capacidad de conexión al máximo es de 200%.
Relación de combinación
40
64
Conexiones de unidades interiores aumentadas
unidades
interiores
VRVII
Serie MA
VRVII Serie MA
unidades
interiores
Consulte la página 26 para conocer el número máximo de unidades interiores conectables.
Número máximo de unidades interiores conectables
Hasta
Hasta
150
m
165
m
175
m
190
m
510
m
1000
m
Longitud máxima de tubería equivalente
Longitud de tubería real máxima
50
m
40
m
VRVII Serie MA
VRVII Serie MA
VRVII Serie MA
Otros modelos
de unidades
interiores*
50%
–
200%
Capacidad de conexión
Unidades exteriores únicas
Unidades exteriores dobles
Unidades exteriores triples
Modelos FXDQ, FXMQ-P y FXAQ
Unidades interiores
aplicables
200%
200%
160%
130%
p
q
k
Primera derivación exterior
f
a
b
Primera
derivación interior
Uso múltiple
*El resto de las unidades
interiores son las mismas
que la de uso único.
a
i
s
r
h
g
f
e
d
c
b
Primera derivación
interior
Uso único
Los colores del diagrama de arriba sirven simplemente para identificar las tuberías
indicadas con letras como, por ejemplo, la a .
Longitud máxima de tubería total
Diferencia de nivel máxima
entre las unidades
exteriores e interiores
Unidad exterior encima de la unidad interior:
Unidad exterior encima de la unidad interior:
2. Se encuentran disponibles, a petición, diferencias de nivel de más de 50 m.
Unidad exterior debajo de la unidad interior:
Unidad exterior encima de la unidad interior:
Unidad exterior debajo de la unidad interior: Unidad exterior
debajo de la unidad interior:
Relación de combinación =
Índice de capacidad total de las unidades interiores
Índice de capacidad de las unidades exteriores
*El modelo de 5 CV no está disponible en el mercado argentino.
Nota:
* Para los modelos FXFQ25, la relación de conexión máxima es del 130% para toda la gama de
unidades exteriores.
• Si la capacidad de funcionamiento de las unidades interiores es superior al 130%, el flujo
de aire bajo se activa a la fuerza en todas las unidades interiores.
1. No se necesitan requerimientos especiales para longitudes de hasta 40 m. La longitud de tubería real máxima puede ser de 90 m, dependiendo de las condiciones. Para permitir la utilización de tuberías de 90 m deberán cumplirse varias condiciones y requerimientos. Asegúrese de consultar los datos de ingenieríapara conocer detalles de esas condiciones y requerimientos.
2. Las diferencias de nivel de más de 50 m no son compatibles de forma predeterminada, pero se encuentran disponibles, a petición, para el
Diferencia de nivel máxima permitida Longitud de tubería máxima permitida
Entre las unidades exteriores y las interiores
Entre las unidades interiores
Entre unidades exteriores (Uso múltiple)
Entre la primera derivación interior y la unidad interior más alejada Entre la derivación exterior y la última unidad exterior Longitud de tubería total
Longitud de tubería de refrigerante
15 m 90 m 5 m 90 m — — q s r r a+b+c+d+e+f+g+h+i a+f+g+h+i f+g+h+i k+p 165 m 190 m 1000 m 90 m**1 10 m 13 m Longitud de
tubería real Ejemplo tubería equivalenteLongitud de
Diferencia de nivel Ejemplo RX(Y)Q8P(A)-54P(A) — 50 m r RX(Y)Q5P(A) RX(Y)Q8P(A)-54P(A) Unidades exteriores
2 A disposición de quien lo solicite
Si la unidad exterior está encima. Si la unidad exterior está debajo. Si la unidad exterior está encima.
Si la unidad exterior está debajo. 40 m r
90
m
2
RX(Y)Q8P(A)-54P(A)
90
m
40
m
50
m
RX(Y)Q5P(A)*
C M Y CM MY CY CMY K PCVAR0809B_09_10.ai 20/9/13 13:21:14 PCVAR0809B_09_10.ai 20/9/13 13:21:14Grandes capacidades para edificios de gran tamaño
Características principales
Grandes capacidades para edificios de gran tamaño
Instalación y mantenimiento más fáciles
Presión estática externa alta de 78,4 Pa (8 mm H2O)
Tipo de COP alto (Tipo de ahorro de energía)
58,8
Pa
78,4
Pa
Aumento del
33,3%
aproximadamente
Seleccionable entre dos tipos de combinaciones
Operación de prueba automática
Función de memoria para los datos de funcionamiento
Tipo normal (Tipo de ahorro de espacio)
La presión estática externa más alta ha sido lograda gracias a las rejillas de
ventiladores y a los ventiladores de CC duales que reducen la pérdida de presión
interna. Superando la presión estática
externa anterior de 58,8 Pa (6 mm H
2O),
Daikin ofrece ahora 78,4 Pa (8 mm H
2O)
haciendo ajustes en el lugar de instalación
para satisfacer los requerimientos de
instalación en cada piso, algo que se
solicita frecuentemente en edificios de
gran tamaño.
VRVII
Serie MA
12
11
Pulse simplemente el botón de la operación de prueba y la unidad llevará a cabo una verificación automática
del sistema, incluyendo el cableado, las válvulas de cierre y los sensores. Los resultados se indican
automáticamente después de finalizar la verificación.
Los datos de funcionamiento correspondientes a los 3 minutos precedentes se guardan automáticamente en
la memoria. En el caso de producirse una avería, esto acelera el proceso de identificación y solución del
problema. Esto también ayuda a desarrollar medidas para eliminar las averías.
78,4
Pa
C M Y CM MY CY CMY K PCVAR0809B_11_12.ai 20/9/13 13:30:24 PCVAR0809B_11_12.ai 20/9/13 13:30:24Un sentido de responsabilidad
Confort mejorado
Características principales
14
13
Unidades exteriores diseñadas para funcionar silenciosamente
COP alto
Para los fabricantes de equipos de climatización, desarrollar sistemas que proporcionen ahorros de
energía altos se ha convertido en algo esencial. En este campo, Daikin ha realizado grandes
esfuerzos, y el VRVIII proporciona un rendimiento sumamente eficiente que contribuye a lograr un
alto ahorro de energía.
Las unidades exteriores creadas con tecnologías de vanguardia funcionan
silenciosamente para que el usuario pueda disfrutar de mayor comodidad.
Compresor eficiente
El compresor tipo
scroll
, de alto rendimiento y silencioso, funciona
más rápidamente, reduciendo el tiempo necesario para la puesta
en funcionamiento. Esto ayuda a que la unidad ponga
rápidamente la habitación a la temperatura establecida.
Funcionamiento nocturno silencioso
Cumple con la directiva RUSP*
Nos hemos esforzado para facilitar la transición al uso de materiales y piezas de sistemas
que cumplan con la directiva RUSP*.
Doble operación de seguridad en compresores y unidades
Si funciona mal uno de los múltiples
compresores de un sistema de una
sola unidad exterior, los otros
compresores se harán cargo de la
operación de emergencia.
*1Si funciona mal una de las unidades
de un sistema de múltiples unidades
exteriores, las otras unidades
exteriores realizarán la operación de
emergencia
*2hasta que se hagan las
reparaciones necesarias.
Menos probabilidades de que escape refrigerante
De manera convencional, las conexiones de las válvulas de cierre son embridadas o abocardadas. En el
sistema VRVIII, las conexiones para todas las unidades exteriores son soldadas, lo que significa que hay
menos probabilidades de que haya escapes de refrigerante.
* Directiva RUSP
La directiva RUSP [Restricción de Sustancias Peligrosas (en equipos eléctricos y electrónicos)] es una directiva ambiental
promulgada para regular el uso de sustancias químicas designadas (plomo, cadmio, cromo hexavalente, mercurio,
bifenilos polibromados y difenil éter polibromado) en equipos eléctricos. Todos los productos domésticos sujetos a esta
directiva y vendidos en Europa a partir del 1 de julio de 2006 están obligados por la ley a cumplir con la directiva RUSP.
Se establece en el PCI exterior. El tiempo de
temperatura máxima se memoriza. El modo
de funcionamiento silencioso se inicia 8
horas
*1después de alcanzar la temperatura
máxima durante el día, y el funcionamiento
normal se reanuda 10 horas
*2después de
eso. El nivel sonoro de funcionamiento para
el modo nocturno se puede seleccionar de
entre 55 dB(A) (paso 1), 50 dB(A) (paso 2) y
45 dB(A) (paso 3). (Para una unidad exterior
única.)
Modo automático
Tres pasos de nivel sonoro de funcionamiento seleccionables para el modo nocturno
Modo 1.
Modo automático
Modo 1.
Se pueden establecer las horas de inicio y
parada del funcionamiento. (Se necesita un
adaptador de control externo para la unidad
exterior, DTA104A53/61/62, y un
temporizador adquirido localmente.)
Modo manual
Modo 2.
Según sus necesidades puede utilizar las
combinaciones de los modos 1 y 2.
Modo combinado
Modo 3.
*1. Ajuste inicial. Pueden seleccionarse 6, 8 y 10 horas.
*2. Ajuste inicial. Pueden seleccionarse 6, 9 y 10 horas.
• Esta función está disponible al hacer el ajuste en el lugar de instalación. • La relación de la temperatura exterior (carga) y el tiempo mostrada en el gráfico sólo es un ejemplo.
Hemos alcanzado un nivel de eficiencia
más alto gracias a nuevas características
avanzadas tales como el intercambiador
de calor, la rejilla y los ventiladores de CC
duales.
Un COP alto
• Condiciones de la operación de refrigeración: Temperaturas interiores
de 27
∞
CDB y 19,0
∞
CWB, y temperatura exterior de 35
∞
CDB.
• Condiciones de la operación de calefacción: Temperatura interior de
20
∞
CDB, y temperaturas exteriores de 7
∞
CDB y 6
∞
CWB.
*1. Sólo es posible con sistemas de una sola unidad exterior que estén equipadas con dos o más compresores. El ajuste local de la unidad
exterior no es necesario.
*2. Para sistemas compuestos de dos o más unidades exteriores.
1
Operación de refrigeración (16 CV) Operación de calentamiento (16 CV)
VRVII Serie MA2
3
4
3,17
4,27
3,88
4,35
Comparación entre el VRVII y el VRVIII
Tipos normales (Tipos de ahorro de espacio)
Tipos de COP alto (Tipos de ahorro
de energía)
Aumento del
52%
*
aproximadamente
* Comparado con el VRVII de la serie MA
2,81
3,79
La relación de reducción de capacidad cambia dependiendo del paso de nivel sonoro de funcionamiento seleccionado.
Notas:
Si funciona mal un
compresor…
Se realiza una operación
de emergencia.
*1Se realiza una operación
de emergencia.
*2Si funciona mal una unidad
exterior…
La operación de
emergencia se puede
iniciar fácilmente con
el control remoto de
la unidad interior.
*2Temperatura exterior máxima (Para unidad exterior de 10 CV)
Capacidad %
8 hrs
10 hrs
Sonido de funcionamiento dB(A)
50
8:00
12:00
16:00
20:00
0:00
4:00
8:00
50
100
58
55
0
Carga %
Modo nocturno
45
(Ajuste inicial)
(Ajuste inicial)
Paso 2, máx. de -8 dB(A)
Paso 1, máx. de -3 dB(A)
Paso 3, máx. de -13 dB(A)
Paso 2: 50 dB(A)
Paso 1: 55 dB(A)
Paso 3: 45 dB(A)
Termina
Termina
el modo nocturno
el modo nocturno
Empieza
Empieza
el modo nocturno
el modo nocturno
Termina
el modo nocturno
Empieza
el modo nocturno
C M Y CM MY CY CMY K PCVAR0809B_13_14.ai 20/9/13 13:40:13 PCVAR0809B_13_14.ai 20/9/13 13:40:13
Gama de unidades interiores
16
15
Tipo de unidad de casete montada en el techo (Flujo circular)
El flujo de aire de 360 mejora la distribución de la
temperatura y ofrece un ambiente más confortable.
FXFQ25P/ FXFQ32P/ FXFQ40P
FXFQ50P/ FXFQ63P/ FXFQ80P
FXFQ100P/ FXFQ125P
Nota: El tipo de panel utilizado es el mismo cualquiera que sea el sentido de la descarga de aire. Si se hace la instalación para otro tipo de flujo de aire que no sea el circular, deberá utilizarse una pieza de cierre (opcional) para cerrar cada una de las salidas de aire que no se utilicen.
Flujo de tres vías
Flujo de dos vías en L
Flujo circular
Flujo de cuatro vías
GOOD DESIGN AWARD IN JAPAN
850 mm
La primera* unidad tipo casete montada en el techo y con
flujo de aire circular de la industria ofrece un flujo de aire
de 360 que mejora la distribución de la temperatura.
Todos los modelos son más ligeros que los convencionales.
Ej.: Los modelos FXFQ25P-50P son 4,5 kg más ligeros
(peso reducido de 24 kg a 19,5 kg).
Se usa un panel decorativo moderno y sofisticado,
con una superficie de paneles tratada con un
revestimiento que evita la suciedad.
A la bandeja de drenaje se le ha aplicado un
tratamiento antibacterial que emplea iones de plata,
evitándose así el crecimiento del limo, el moho y las
bacterias que causan obstrucciones y malos olores.
Las persianas horizontales impiden la
condensación. Sus superficies lisas que rechazan
la suciedad pueden limpiarse fácilmente.
El filtro de aire tiene un tratamiento antimoho y
antibacterial que impide el crecimiento del moho
generado por el polvo o la humedad adheridos
al filtro.
Ejemplo de patrones de flujo de aire:
Se encuentra disponible el flujo de aire
de 360
y de dos a cuatro vías, para que
usted pueda elegir el más adecuado
según la ubicación o la disposición de la
habitación.
La bomba de drenaje está
equipada de serie, y la altura de
elevación ha sido aumentada de
750 mm a 850 mm.
Superficie tratada Superficie sin tratar
Resiste a la suciedad • Condición de la superficie después de estar expuesta al humo de 600 cigarrillos en un espacio cerrado de 1 m3 . Suciedad y mugre
El control de la velocidad del flujo de aire ha
sido mejorado de 2 a 3 pasos.
Flujo de cuatro vías
Flujo circular
Hay áreas en que la
temperatura no es uniforme.
Hay muchas menos áreas donde
la temperatura no es uniforme.
* Desde abril de 2004, fecha de presentación en Japón.
Bajo nivel sonoro de funcionamiento
(dB(A))44/39/34 125 43/37,5/32 100 36/33,5/31 80 34/31/28 63 32/29,5/27 50 31/29/27 40 25/32 30/28,5/27 Nivel sonoro (AA/A/B) FXFQ-P
Silenciosa, compacta y diseñada para
usarla confortablemente
Las dimensiones corresponden a las
especificaciones del diseño de techo modular
arquitectónico de 600 mm x 600 mm.
Ángulo de descarga amplio: 0
ο
a 60
ο
Los patrones de flujo de aire de 2, 3 y 4 vías se
encuentran disponibles para poder realizar la
instalación en una esquina de una habitación.
Flujo de aire confortable
Bajo nivel sonoro de funcionamiento
(dB(A))0ο 0ο
60ο
Oscilación automática
Ángulos fijos: 5 niveles
Aparte de los ajustes estándar (0ο-60ο), también se pueden establecer
ángulos en el sitio de instalación para impedir corrientes (0ο-35ο) o
para no ensuciar el piso (25ο-60ο).
Para hacer la instalación con flujo de 3 vías o de 2 vías deberá utilizarse la pieza de cierre (opcional) para cerrar cada una de las salidas de aire que no se utilicen. 30/25 20/25 32 40 50 32/26 36/28 41/33 32/26 34/28 37/29 42/35 FXZQ-M
750 mm
Bomba de drenaje con una elevación de 750
mm equipada de serie.
Flujo de 4 vías
Flujo de 3 vías
Flujo de 2 vías
en forma de L
1
2
0ο 0ο
Tipo de unidad de casete montada en el techo (Multiflujo compacto)
FXZQ20M / FXZQ25M / FXZQ32M
FXZQ40M / FXZQ50M
Nuevo
230 V 240 V Nivel sonoro (A/B)o
o o 60ο 60ο 60ο C M Y CM MY CY CMY K PCVAR0809B_15_16.ai 20/9/13 17:22:13 PCVAR0809B_15_16.ai 20/9/13 17:22:13Gama de unidades interiores
Tipo de unidad de casete montada en el techo (Doble flujo)
Delgada, de poco peso y fácil de instalar en
espacios de techos estrechos
FXCQ20M / FXCQ25M / FXCQ32M
FXCQ40M / FXCQ50M / FXCQ63M
FXCQ80M / FXCQ125M
FXCQ-M 20 32/27 25/32 34/28 63 37/32 40/50 34/29 80 39/34 125 44/38 34/29 36/30 37/32 39/34 41/36 46/40 (dB(A)) 305 mmLa unidad delgada (sólo 305 mm de altura)
se puede instalar en un espacio del techo
de tan solo 350 mm de ancho. Todos los
modelos son de diseño compacto con una
profundidad de 600 mm solamente.
(Cuando se instala un filtro de alta eficiencia,
la unidad tiene una altura de 400 mm.)
Bajo nivel sonoro de funcionamiento
Diseñada con el flujo de aire más alto
apropiado para techos de hasta 3 metros
de altura.
2 ajustes diferentes: estándar y para
impedir que se manche el techo. El
mecanismo de oscilación automática
distribuye uniformemente el flujo de aire y
la temperatura de la habitación.
Se encuentran disponibles opcionalmente
dos tipos de filtro de alta eficiencia (65% y
95%, método colorimétrico).
Un filtro de larga duración (libre de
mantenimiento durante un año) está
equipado de serie.
Bomba de drenaje con una elevación de
600 mm equipada de serie.
El trabajo de mantenimiento principal se
puede realizar retirando el panel. Una rejilla
de aspiración plana y una pala desmontable
facilitan la limpieza.
220 V 240 V Nivel sonoro (A/B) 600 mm 600 mmTipo de unidad de casete montada en esquina de techo
Diseño delgado para una instalación flexible
Cuerpo principal
Rejilla de descarga de aire (Opcional)
Instalación de descarga delantera en un techo suspendido.
La descarga hacia abajo se anula y el aire sale derecho hacia fuera (descarga delantera).
La descarga delantera se puede hacer
empleando una unidad de descarga de aire
(opcional), que permita la instalación en un
techo falso o en una pared combada.
Tipo de flujo único que permite descargar el
aire desde una esquina o techo falso.
Tres ajustes diferentes –estándar, prevención
de corrientes y prevención de techos sucios–
y mecanismo de oscilación automática que
permite distribuir de forma uniforme el flujo de
aire y la temperatura de la habitación.
Cuerpo principal
Descarga hacia abajo
Rejilla de descarga de aire (Opcional)
FXKQ25MA / FXKQ32MA
FXKQ40MA / FXKQ63MA
3 32˚C 30˚C 28˚C 26˚C 24˚C 22˚C 20˚C 2 1 0 1 2 3 4 5 6 (m) (m) 500 mmLa bomba de drenaje está equipada de serie y
tiene una elevación de 500 mm.
El cuerpo delgado sólo necesita un espacio de
220 mm por encima del techo. Si se utiliza un
espaciador de panel (opcional), la unidad se
puede instalar en un espacio mínimo de 195 mm.
Un filtro de larga duración (libre de
mantenimiento durante un año) está
equipado de serie.
Espaciador de panel 20 mm Mínimo de 195 mm C M Y CM MY CY CMY K PCVAR0809B_17_18.ai 20/9/13 17:34:48 PCVAR0809B_17_18.ai 20/9/13 17:34:4820
19
Gama de unidades interiores
Tipo de unidad delgada de conducto montada en techo
Diseño delgado, silencioso y
con cambio de presión estática
FXDQ20PB/FXDQ25PB/FXDQ32PB
La presión estática externa seleccionable
mediante controlador remoto hace de esta unidad
interior un modelo muy confortable y seguro.
10 Pa-30 Pa/ajuste de fábrica: 10 Pa para los modelos FXDQ-PB.
15 Pa-44 Pa/ajuste de fábrica: 15 Pa para los modelos FXDQ-NB.
Con sólo 200 mm de altura, este modelo se
puede instalar en habitaciones cuya separación
entre el techo falso y el techo verdadero es de
nada más que 240 mm.
Con sólo 700 mm de ancho y 23 kg de peso,
este modelo resulta adecuado para instalar en
espacios reducidos como, por ejemplo, los
techos falsos de hoteles.
Bajo nivel sonoro de funcionamiento
(dB(A))Los valores del nivel sonoro de funcionamiento representan los del funcionamiento con aspiración posterior. Los valores del nivel sonoro para el funcionamiento de aspiración inferior se pueden obtener añadiendo 5 dB(A).
Los valores se basan en las condiciones siguientes:
FXDQ-PB: Presión estática externa de 10 Pa; FXDQ-NB: Presión estática externa de 15 Pa.
1.100 de ancho para el modelo FXDQ63NB.
200
mm
900
mm
Rejilla de aspiración* AIRE AIRE Rejilla de descarga* Filtro de aire Perno de suspensión*240
mm
* Deberán adquirirse localmente.
Los modelos FXDQ-PB y FXDQ-NB son de
dos tipos para adaptarse a las diferentes
condiciones de la instalación.
FXDQ-PB/NBVE: Con una bomba de drenaje (750 mm de
elevación) como equipo de serie.
FXDQ-PB/NBVET: Sin bomba de drenaje.
Sólo
700
mm
200
mm
Excelente
para utilizar
en hoteles
Adecuado para utilizar en techos falsos
750 mm
Techo
El control del caudal de aire ha sido mejorado,
de 2 pasos de control a 3.
FXDQ40NB/FXDQ50NB/FXDQ63NB
36/34/32 63 35/33/31 50 34/32/30 40 33/31/29 20/25/32 Nivel sonoro (AA/A/B) FXDQ-PB/NBTipo de unidad de conducto montada en el techo
Presión estática media y alta para
diseño de conducto flexible
FXMQ20P/FXMQ25P/FXMQ32P
FXMQ40P/FXMQ50P/FXMQ63P
FXMQ80P/FXMQ100P/FXMQ125P
FXMQ140P
Bomba de drenaje incorporada (Opcional)
El alojamiento de la bomba de drenaje dentro de la
unidad reduce el espacio necesario para la instalación.
Unidad interior
470
mmUnidad interior
470
mm 0–250 mm 222 mmSin bomba de drenaje
Con bomba de drenaje
Control simplificado de la presión estática
La presión estática externa se puede ajustar
fácilmente utilizando un conmutador de cambio que
hay en el interior del cuadro eléctrico para responder
a la resistencia del sistema de conductos.
FXMQ200MA/FXMQ250MA
Todos los modelos tienen solamente 300 mm de
altura, una mejora considerable si se comparan
con los modelos convencionales de 390 mm de
altura. El peso del FXMQ40P ha sido reducido
de 44 kg a 28 kg.
Un motor de ventilador de CC aumenta la gama
de capacidades de presiones estáticas externas
para incluir presiones estáticas medias a altas,
aumentando así la flexibilidad del diseño.
Bomba de drenaje con 700
mm de elevación equipada
de serie.
El control de la velocidad del flujo de aire ha sido
mejorado de 2 a 3 pasos.
(dB(A)) 46/45/43 140 42/40/38 63 43/41/39 80/100 41/39/37 50 39/37/35 40 34/32/30 32 33/31/29 20/25 Nivel sonoro (AA/A/B) FXMQ-P700 mm
Techo30 Pa-100 Pa para el FXMQ20P-32P
30 Pa-160 Pa para el FXMQ40P
50 Pa-200 Pa para el FXMQ50P-125P
50 Pa-140 Pa para el FXMQ140P
Bajo nivel sonoro de funcionamiento
Mayor facilidad de instalación
Carcasa de mantenimiento mejorado
El flujo de aire se puede controlar utilizando un mando a
distancia. Con el modelo convencional, el caudal de aire
se controlaba desde el tablero de PC. El caudal se ajusta
ahora automáticamente dentro de un
±
10%
aproximadamente del flujo de aire nominal muy alto
(AA) para el FXMQ20P–125P.
La bandeja de drenaje puede retirarse para poder limpiarla
fácilmente. A esta bandeja se le ha aplicado un tratamiento
antibacterial que emplea iones de plata, lo que impide el
crecimiento del limo, el moho y las bacterias que causan
obstrucciones y malos olores.
Uso eficiente de la energía
El motor de CC adoptado para el ventilador es
mucho más eficiente que el motor de CA
convencional, y reduce el consumo de energía en un
20% aproximadamente. (FXMQ125P)
25 mm 44/42/40 125 C M Y CM MY CY CMY K PCVAR0809B_19_20.ai 20/9/13 17:41:42 PCVAR0809B_19_20.ai 20/9/13 17:41:42Gama de unidades interiores
Tipo de unidad montada en pared
Diseño sofisticado y carcasa compacta
harmonizados con su decoración interior
La bandeja de drenaje y el filtro de aire se
pueden mantener limpios mediante
poliestireno a prueba de moho.
Diseño compacto y elegante que no
desmerece de la decoración de la habitación.
El kit de la bomba de drenaje se encuentra
disponible como accesorio opcional. La
bomba tiene una elevación de drenaje de
1.000 mm desde el fondo de la unidad.
La oscilación automática distribuye el aire
eficientemente. La persiana se cierra
automáticamente cuando se para la unidad.
Los 5 pasos del ángulo de descarga se
pueden ajustar mediante controlador remoto.
La rejilla delantera puede desmontarse
fácilmente para ser lavada.
Cuando se reinicia el funcionamiento, el
ángulo de descarga pasa a ser el mismo de la
operación anterior. (Ajuste inicial: 10
οpara
refrigeración y 70
οpara calefacción)
Instalación flexible
La tubería de drenaje se puede fijar en el lado
izquierdo o en el derecho.
Bajo nivel sonoro de funcionamiento
46/39 63 42/36 50 39/34 40 37/29 32 36/29 25 35/29 20 Nivel sonoro (A/B) FXAQ-P (dB(A))
FXAQ20P/FXAQ25P
FXAQ32P/FXAQ40P
FXAQ50P/FXAQ63P
Kit de la bomba de drenaje 1.000 mm
Altura de drenaje
Unidad interior
Tipo de unidad suspendida del techo
Cuerpo delgado con flujo de aire
silencioso y amplio
Ventilador de flujo silencioso
El kit de la bomba de drenaje (opcional) se
puede incorporar fácilmente.
Diseño plano de limpieza fácil
Mantenimiento más fácil porque puede realizarse
desde debajo de la unidad
Aleta sin condensación ni cerdas implantadas
FXHQ-MA Nivel sonoro (A/B) 32 36/31 63 39/34 100 45/37 (dB(A))
Bajo nivel sonoro de funcionamiento
Utiliza el ventilador de flujo silencioso y muchas
más tecnologías avanzadas.
Elemento de absorción de sonido Se produce un flujo turbulento Aleta enderezadoraVentilador de flujo silencioso
Instalación fácil
Mantenimiento fácil
Kit de la bomba de drenaje (incorporado en la unidad principal)
600
mmLa aleta sin cerdas minimiza
la contaminación y facilita la
limpieza.
Aleta sin condensación
100∞
Las aberturas anchas de salida de aire
producen un flujo de aire de 100
∞
.
Filtro de larga duración (libre de mantenimiento
durante un año) equipado de serie
FXHQ32MA/FXHQ63MA
FXHQ100MA
Nuevo C M Y CM MY CY CMY K PCVAR0809B_21_22.ai 21/10/13 18:39:41 PCVAR0809B_21_22.ai 21/10/13 18:39:4124
23
Gama de unidades interiores
Unidades interiores de la serie de unidades de conexión
Tipo de unidad de casete suspendida del techo (50 Hz solamente)
FXUQ71MA/FXUQ100MA
FXUQ125MA
Esta unidad interior delgada logra una
distribución óptima del aire y se puede instalar
sin necesidad de cavidad en el techo.
Dependiendo de los requerimientos del sitio de
instalación o las condiciones de la habitación se
encuentran disponibles patrones de descarga de
dos vías, tres vías y cuatro vías.
Flujo de aire de cuatro vías desde el centro del establecimiento.
El flujo de aire de tres vías permite distribuir aire confortablemente por todo el establecimiento.
Sólo se necesita una unidad para distribuir aire confortablemente por todo un establecimiento en forma de L.
Unidad de conexión
La unidad de conexión es el dispositivo que sirve para conectar la unidad interior de arriba al VRVIII.
BEVQ-MA
Unidad de conexión para unidad interior
Unidad interior Longitud de tubería*1 Unidad interior Controlador remoto Supercableado (DIII-NET) Fuente de alimentación eléctrica de 220-240 V monofásica
Disposición de las tuberías de refrigerante Disposición de cableado externo
Notas:
Tubería de gas Tubería
de líquido
Modelo tuberías entre la unidad Longitud máxima de BEV y la unidad interior.
FXUQ-MA 5 m
*1
• Cuando conecte un dispositivo de control centralizado será necesario instalar un adaptador de interfaz para una unidad interior (DTA102A52). • Se necesita una unidad de conexión BEVQ-MA
para cada unidad interior.
• La diferencia de altura de las tuberías de refrigerante entre las unidades interiores y la unidad BEV no deberá ser superior a 4 m. • La unidad BEV deberá instalarse dentro de una
diferencia de altura máxima entre las unidades interiores de no más de 15 m.
• No es posible hacer la derivación de las tuberías de refrigerante más abajo de la unidad BEV.
BEVQ71MA/BEVQ100MA/BEVQ125MA
Tipo de unidad de suelo
Adecuada para la climatización perimetral
Colgada en pared Instalada en el suelo
Los tipos de unidades de suelo se pueden colgar de una pared
para limpiarlos más fácilmente. Instalar la tubería por detrás de
la unidad permite que ésta pueda colgarse de una pared. La
limpieza de la parte inferior de la unidad, donde tiende a
acumularse el polvo, es mucho más fácil.
Un filtro de larga duración (libre de mantenimiento durante un
año) está equipado de serie.
La utilización de una rejilla de descarga sin fibra, con un diseño
original para impedir la condensación, también impide que se
formen manchas y permite hacer la limpieza más fácilmente.
Tipo de unidad de suelo oculta
Diseñada para ir oculta en la parte baja de la pared
Compuerta de conexión
Tubería de refrigerante
También se aplica al tipo de unidad de suelo (FXLQ-MA).
La unidad se oculta en la parte baja de la pared, lo que permite
crear un diseño interior de clase alta.
Las compuertas de conexión
miran hacia abajo, simplificando
considerablemente el trabajo de
instalación de las tuberías in situ.
Un filtro de larga duración (libre
de mantenimiento durante un
año) está equipado de serie.
FXNQ20MA / FXNQ25MA
FXNQ32MA/FXNQ40MA
FXNQ50MA / FXNQ63MA
FXLQ20MA / FXLQ25MA
FXLQ32MA/FXLQ40MA
FXLQ50MA / FXLQ63MA
Unidad exterior de la serie VRV C M Y CM MY CY CMY K PCVAR0809B_23_24.ai 20/9/13 17:58:32 PCVAR0809B_23_24.ai 20/9/13 17:58:32• Entre 12 (5 CV*) y hasta 64 (54 CV) unidades interiores de un solo circuito de tuberías de refrigerante
pueden controlarse individualmente en incrementos mínimos de 2,2 kW (0,8 CV). La gama de modelos de
5-54 CV sirve para instalaciones tanto pequeñas como grandes. Las unidades son muy compactas, por lo
que se necesita menos espacio de instalación.
• Las unidades exteriores con especificaciones anticorrosivas (el tipo E si se solicita) han sido diseñadas
específicamente para ser utilizadas en áreas donde la sal puede causar daños y donde hay contaminación
atmosférica.
Tipo normal (Tipo de ahorro de energía)
• Las unidades exteriores del tipo de COP alto ofrecen un rendimiento eficiente muy alto y contribuyen a
ahorrar energía, mientras que una gama de modelos de 16-50 CV aumenta el número de aplicaciones.
• Las unidades exteriores con especificaciones anticorrosivas (el tipo-E si se solicita) han sido diseñadas
específicamente para ser utilizadas en áreas donde la sal puede causar daños y donde hay contaminación
atmosférica.
Tipo de COP alto (Tipo de ahorro de energía)
Series
5 CVGama de capacidades
8 CV 10 CV 12 CV 14 CV 16 CV 18 CV 20 CV 22 CV 24 CV 26 CV 28 CV 30 CV 32 CV 34 CV 36 CV 38 CV40 CV42 CV 44 CV 46 CV 48 CVGama de series
50 CV 52 CV 54 CV Sólo refrigera-ción/ Bomba de calor Tipo normal Tipo de COP alto — — — — — — — — —30, 32, 34, 36 CV
38, 40, 42, 44, 46 CV
48, 50, 52, 54 CV
5 CV*
8, 10 CV
12, 14, 16, 18 CV
20, 22, 24, 26, 28 CV
RX(Y)Q20P(A)(E) RX(Y)Q22P(A)(E) RX(Y)Q24P(A)(E) RX(Y)Q26P(A)(E) RX(Y)Q28P(A)(E)16, 18 CV
RX(Y)Q16P(A)H(E) RX(Y)Q18P(A)H(E) RX(Y)Q12P(A)(E) RX(Y)Q14P(A)(E) RX(Y)Q16P(A)(E) RX(Y)Q18P(A)(E) RX(Y)Q8P(A)(E) RX(Y)Q10P(A)(E) RX(Y)Q5P(A)(E) RX(Y)Q30P(A)(E) RX(Y)Q32P(A)(E) RX(Y)Q34P(A)(E) RX(Y)Q36P(A)(E)24, 26 CV
RX(Y)Q24P(A)H(E) RX(Y)Q26P(A)H(E) RX(Y)Q38P(A)(E) RX(Y)Q40P(A)(E) RX(Y)Q42P(A)(E) RX(Y)Q44P(A)(E) RX(Y)Q46P(A)(E) RX(Y)Q48P(A)(E) RX(Y)Q50P(A)(E) RX(Y)Q52P(A)(E) RX(Y)Q54P(A)(E)28, 30 CV
RX(Y)Q28P(A)H(E) RX(Y)Q30P(A)H(E)32, 34 CV
RX(Y)Q32P(A)H(E) RX(Y)Q34P(A)H(E)36, 38, 40, 42, 44, 46, 48, 50 CV
RX(Y)Q36P(A)H(E) RX(Y)Q38P(A)H(E) RX(Y)Q40P(A)H(E) RX(Y)Q42P(A)H(E) RX(Y)Q44P(A)H(E) RX(Y)Q46P(A)H(E) RX(Y)Q48P(A)H(E) RX(Y)Q50P(A)H(E)Sólo refrigeración/Bomba de calor
Gama de unidades exteriores
Número máximo de unidades interiores conectables*2
Índice de capacidades totales de unidades interiores conectables*2
CV
Combinación
RX(Y)Q5P(A)
RX(Y)Q8P(A)
RX(Y)Q10P(A)
RX(Y)Q12P(A)
RX(Y)Q14P(A)
RX(Y)Q16P(A)
RX(Y)Q18P(A)
RX(Y)Q8P(A) + RX(Y)Q12P(A)
RX(Y)Q10P(A) + RX(Y)Q12P(A)
RX(Y)Q8P(A) + RX(Y)Q16P(A)
RX(Y)Q8P(A) + RX(Y)Q18P(A)
RX(Y)Q10P(A) + RX(Y)Q18P(A)
RX(Y)Q12P(A) + RX(Y)Q18P(A)
RX(Y)Q16P(A) x 2
RX(Y)Q16P(A) + RX(Y)Q18P(A)
RX(Y)Q18P(A) x 2
RX(Y)Q8P(A) + RX(Y)Q12P(A) + RX(Y)Q18P(A)
RX(Y)Q8P(A) + RX(Y)Q16P(A) x 2
RX(Y)Q8P(A) + RX(Y)Q16P(A) + RX(Y)Q18P(A)
RX(Y)Q8P(A) + RX(Y)Q18P(A) x 2
RX(Y)Q10P(A) + RX(Y)Q18P(A) x 2
RX(Y)Q12P(A) + RX(Y)Q18P(A) x 2
62,5 a 162,5 (250)
100 a 260 (400)
125 a 325 (500)
150 a 390 (600)
175 a 455 (700)
200 a 520 (800)
225 a 585 (900)
250 a 650 (800)
275 a 715 (880)
300 a 780 (960)
325 a 845 (1.040)
350 a 910 (1.120)
375 a 975 (1.200)
400 a 1.040 (1.280)
425 a 1.105 (1.360)
450 a 1.170 (1.440)
475 a 1.235 (1.235)
500 a 1.300 (1.300)
525 a 1.365 (1.365)
550 a 1.430 (1.430)
575 a 1.495 (1.495)
600 a 1.560 (1.560)
Nombre de modelo
RX(Y)Q5P(A)
RX(Y)Q8P(A)
RX(Y)Q10P(A)
RX(Y)Q12P(A)
RX(Y)Q14P(A)
RX(Y)Q16P(A)
RX(Y)Q18P(A)
RX(Y)Q20P(A)
RX(Y)Q22P(A)
RX(Y)Q24P(A)
RX(Y)Q26P(A)
RX(Y)Q28P(A)
RX(Y)Q30P(A)
RX(Y)Q32P(A)
RX(Y)Q34P(A)
RX(Y)Q36P(A)
RX(Y)Q38P(A)
RX(Y)Q40P(A)
RX(Y)Q42P(A)
RX(Y)Q44P(A)
RX(Y)Q46P(A)
RX(Y)Q48P(A)
5 CV
*38 CV
10 CV
12 CV
14 CV
16 CV
18 CV
20 CV
22 CV
24 CV
26 CV
28 CV
30 CV
32 CV
34 CV
36 CV
38 CV
40 CV
42 CV
44 CV
46 CV
48 CV
8 (12)
13 (20)
16 (25)
19 (30)
22 (35)
26 (40)
29 (45)
32 (40)
35 (44)
39 (48)
42 (52)
45 (56)
48 (60)
52 (64)
55 (64)
58 (64)
61 (61)
64 (64)
Tipo normal (
Tipo de ahorro de espacio)
Kit de tuberías de conexión múltiple de unidades exteriores*1
–
–
–
–
–
–
–
BHFP22P100
BHFP22P151
RX(Y)Q14P(A) + RX(Y)Q18P(A) x 2
RX(Y)Q16P(A) + RX(Y)Q18P(A) x 2
RX(Y)Q18P(A) x 3
625 a 1.625 (1.625)
650 a 1.690 (1.690)
675 a 1.755 (1.755)
RX(Y)Q50P(A)
RX(Y)Q52P(A)
RX(Y)Q54P(A)
50 CV
52 CV
54 CV
Número máximo de unidades interiores conectables*2
Índice de capacidades totales de unidades interiores conectables*2
CV
Combinación
RX(Y)Q8P(A) x 2
200 a 520 (640)
Nombre de modelo
RX(Y)Q16P(A)H
16 CV
26 (32)
Tipo de COP alto (Tipo de ahorro de energía)
Kit de tuberías de conexión múltiple de unidades exteriores*1
BHFP22P100
RX(Y)Q8P(A) + RX(Y)Q10P(A)
225 a 585 (720)
RX(Y)Q18P(A)H
18 CV
29 (36)
RX(Y)Q8P(A) x 3
300 a 780 (780)
RX(Y)Q24P(A)H
24 CV
39 (39)
RX(Y)Q8P(A) x 2 + RX(Y)Q10P(A)
325 a 845 (845)
RX(Y)Q26P(A)H
26 CV
42 (42)
RX(Y)Q8P(A) x 2 + RX(Y)Q12P(A)
350 a 910 (910)
RX(Y)Q28P(A)H
28 CV
45 (45)
RX(Y)Q8P(A) + RX(Y)Q10P(A) + RX(Y)Q12P(A)
375 a 975 (975)
RX(Y)Q30P(A)H
30 CV
48 (48)
52 (52)
55 (55)
58 (58)
RX(Y)Q8P(A) + RX(Y)Q12P(A) x 2
400 a 1.040 (1.040)
RX(Y)Q32P(A)H
32 CV
RX(Y)Q10P(A) + RX(Y)Q12P(A) x 2
425 a 1.105 (1.105)
RX(Y)Q34P(A)H
34 CV
BHFP22P151
RX(Y)Q12P(A) x 3
450 a 1.170 (1.170)
RX(Y)Q36P(A)H
36 CV
RX(Y)Q12P(A) x 2 + RX(Y)Q14P(A)
475 a 1.235 (1.235)
RX(Y)Q38P(A)H
38 CV
61 (61)
RX(Y)Q12P(A) x 2 + RX(Y)Q16P(A)
500 a 1.300 (1.300)
RX(Y)Q40P(A)H
40 CV
64 (64)
RX(Y)Q12P(A) x 2 + RX(Y)Q18P(A)
525 a 1.365 (1.365)
RX(Y)Q42P(A)H
42 CV
RX(Y)Q12P(A) + RX(Y)Q16P(A) x 2
550 a 1.430 (1.430)
RX(Y)Q44P(A)H
44 CV
RX(Y)Q12P(A) + RX(Y)Q16P(A) + RX(Y)Q18P(A)
575 a 1.495 (1.495)
RX(Y)Q46P(A)H
46 CV
RX(Y)Q16P(A) x 3
600 a 1.560 (1.560)
RX(Y)Q48P(A)H
48 CV
RX(Y)Q16P(A) x 2 + RX(Y)Q18P(A)
625 a 1.625 (1.625)
RX(Y)Q50P(A)H
Indice de
capacidades
125
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1.000
1.050
1.100
1.150
1.200
1.250
1.300
1.350
Indice de
capacidades
400
450
600
650
700
750
800
850
900
950
1.000
1.050
1.100
1.150
1.200
1.250
50 CV
Combinaciones de unidades exteriores
*1 Para hacer conexiones múltiples de sistemas de 20 CV y más se necesita el kit de tuberías de conexión múltiple de unidades exteriores (vendido por separado). *2 Los valores entre paréntesis se basan en la conexión de unidades interiores con su máxima capacidad nominal: 200% para las unidades exteriores únicas, 160%
para las unidades exteriores dobles y 130% para las unidades exteriores triples. Consulte la página 9 para conocer las notas relacionadas con la capacidad de conexión de las unidades interiores.
*3 El modelo de 5 CV no está disponible en el mercado argentino.
*1 Para hacer conexiones múltiples de sistemas de 20 CV y más se necesita el kit de tuberías de conexión múltiple de unidades exteriores (vendido por separado). *2 Los valores entre paréntesis se basan en la conexión de unidades interiores con su máxima capacidad nominal: 200% para las unidades exteriores únicas, 160%
para las unidades exteriores dobles y 130% para las unidades exteriores triples. Consulte la página 9 para conocer las notas relacionadas con la capacidad de conexión de las unidades interiores.
*El modelo de 5 CV no está disponible en el mercado argentino. C M Y CM MY CY CMY K PCVAR0809B_25_26.ai 20/9/13 18:46:48 PCVAR0809B_25_26.ai 20/9/13 18:46:48
