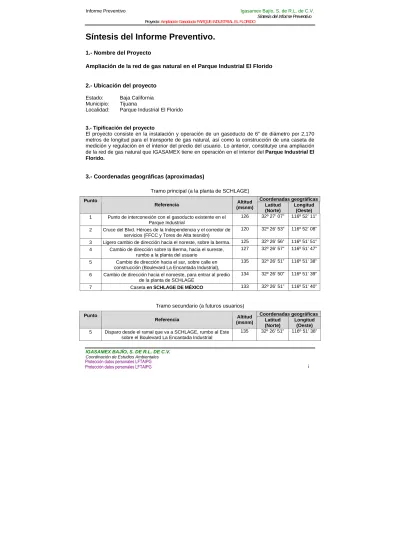

Síntesis del Informe Preventivo.

(1)

IGASAMEX BAJÍO, S. DE R.L. DE C.V. Coordinación de Estudios Ambientales

i

Síntesis del Informe Preventivo.

1.- Nombre del Proyecto

Ampliación de la red de gas natural en el Parque Industrial El Florido

2.- Ubicación del proyecto

Estado: Baja California

Municipio: Tijuana

Localidad: Parque Industrial El Florido

3.- Tipificación del proyecto

El proyecto consiste en la instalación y operación de un gasoducto de 6” de diámetro por 2,170 metros de longitud para el transporte de gas natural, así como la construcción de una caseta de medición y regulación en el interior del predio del usuario. Lo anterior, constitutye una ampliación de la red de gas natural que IGASAMEX tiene en operación en el interior del Parque Industrial El Florido.

3.- Coordenadas geográficas (aproximadas)

Tramo principal (a la planta de SCHLAGE) : Coordenadas geográficas Punto Referencia Altitud (msnm) Latitud (Norte) Longitud (Oeste) 1 Punto de interconexión con el gasoducto existente en el

Parque Industrial

126 32º 27’ 07” 116º 52’ 11” 2 Cruce del Blvd. Héroes de la Independencia y el corredor de

servicios (FFCC y Tores de Alta tesnión)

120 32º 26’ 53” 116º 52’ 08” 3 Ligero cambio de dirección hacia el noreste, sobre la berma. 125 32º 26’ 56” 116º 51’ 51” 4 Cambio de dirección sobre la Berma, hacia el sureste,

rumbo a la planta del usuario

127 32º 26’ 57” 116º 51’ 47” 5 Cambio de dirección hacia el sur, sobre calle en

construcción (Boulevard La Encantada Industrial),

135 32º 26’ 51” 116º 51’ 38” 6 Cambio de dirección hacia el noroeste, para entrar al predio

de la planta de SCHLAGE

134 32º 26’ 50” 116º 51’ 39” 7 Caseta en SCHLAGE DE MÉXICO 133 32º 26’ 51” 116º 51’ 40”

Tramo secundario (a futuros usuarios) : Coordenadas geográficas Punto Referencia Altitud (msnm) Latitud (Norte) Longitud (Oeste) 5 Disparo desde el ramal que va a SCHLAGE, rumbo al Este

sobre el Boulevard La Encantada Industrial

135 32º 26’ 51” 116º 51’ 38”

Protección datos personales LFTAIPG Protección datos personales LFTAIPG

(2)

La Encantada Este

9 “T” con disparos hacia ambos lados, sobre la Privada La Encantada Este.

125 32º 26’ 56” 116º 51’ 51” 10 Válvula para conectar futuros usuarios 127 32º 26’ 57” 116º 51’ 47” 11 Válvula para conectar futuros usuarios 135 32º 26’ 51” 116º 51’ 38”

Fuente: Datos propios obtenidos de la fotografía aérea de Google Earth.

4.- Superficie total requerida para el proyecto

El ducto estará alojado en las calles del parque industrial, el área total del trayecto del gasoducto con 0.5 m de franja de afectación es de aproximadamente 2,170 m2.

Dimensiones aproximadas del proyecto

Longitud total del gasoducto (ramal a SCHLAGE): 2.17 kilómetros Superficie de afectación del ducto (0.5 m): 1,085 m2 Superficie para obras permanentes:

• (1) Caseta de medición y regulación en el interior del predio de

la empresa contratante. 9 m2

Area total requerida aproximada: 1,094 m2

Longitud aproximada por tramos del ducto (en base al Levantamiento Topográfico)

Tramo Referencia Longitud

aprox.

Diámetro 1 Del punto de Interconexión con el ramal existente, a la altura del cruce de la

Boulevard Olivos Sur y Boulevard Héroes de la Independencia, hasta el cruce del Boulevard Héroes de la Independencia con el corredor de servicios, donde

se ubica la vía del ferrocarril

490 m 6”

2 Del punto anterior, con cambio de dirección hacia el Este, sobre el corredor de servicios, hasta el punto donde cambia ligeramente de dirección hacia el

noreste

440 m 6”

3 Del punto anterior, con ligero cambio de dirección hacia el noreste sobre el corredor de servicios, hasta el punto donde cambia de dirección hacia el

Sureste

215 m 6”

4 Del punto anterior, con rumbo hacia el sureste hasta el cruce con la calle en construcción (Boulevard La Encantada Industrial) donde cambia de

dirección hacia el sur

350 m 6”

5 Del punto anterior con cambio de dirección hacia el sur, hasta el disparo que entra a la planta de SCHLAGE

35 m 6”

6 Del disparo anterior, hasta la caseta de medición y regulación en el interior del predio de la empresa SCHLAGE

129 m 6”

7 _{Tramo adicional para interconectar a futuro a otras empresas, en la Privada La} Encantada Este

620 m 6”

(3)

iii

5.- Señalar a qué supuesto del artículo 31 de la LGEEPA y 29 de su REIA se ajustan

sus obras y actividades del proyecto que pretende realizar.

Marcar con una X el supuesto en el que considera que su proyecto se ajusta: Fracció

n

Supuesto

X I

Existan normas oficiales mexicanas u otras disposiciones que regulen, todos los impactos ambientales relevantes que puedan producir las obras o actividades.

-- II

Las obras o actividades de que se trate estén expresamente previstas por un plan parcial de desarrollo urbano o de ordenamiento ecológico que haya sido evaluado y autorizado por la Secretaría de Medio Ambiente y Recursos Naturales en los términos del artículo 32 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente. Las obras y/o

actividades se ajustan a:

-- III Se trate de instalaciones ubicadas en parques industriales autorizados por la Secretaría de Medio Ambiente y Recursos Naturales.

Para el presente proyecto, IGASAMEX establece que las obras y/o actividades se ajustan al supuesto de la fracción I del artículo 31 de la Ley General del Equilibrio Ecológico y la Protección

al Ambiente, así como al 29 de su Reglamento en materia de Evaluación del Impacto Ambiental,

razón por la cual en el presente documento se desarrollarón los incisos 1 al 3 y 3.1 del apartado VII.3 INFORMACIÓN de la Guía para la presentación del Informe Preventivo, por lo que se presenta evidencia de que las acciones o medidas que se proponen para prevenir y mitigar todos los impactos ambientales significativos o relevantes derivaran de normas oficiales mexicanas, u otras disposiciones que regulan las emisiones, descargas, el aprovechamiento de recursos naturales, etc.

De acuerdo con la tabla anterior, el presente proyecto tiene vinculación con la Norma Oficial Mexicana NOM-129-SEMARNAT-2006 Redes de Distribución de Gas Natural, publicada en el Diario Oficial de la Federación el 17 de julio de 2007. Así mismo en el capitulo II, se enlistan las Normas Oficiales Mexicanas que se deberán considerar como instrumentos reguladores para las diversas etapas de desarrollo de esta obra.

Consideramos que por su ubicación, dimensiones, características y alcances, el proyecto no causará impactos significativos, que puedan causar desequilibrio ecológico y no rebasará los límites ambientales de la zona teniendo como limite una zona de influencia 100 metros a ambos lados de la trayectoria del ducto.

Por antes expuesto, se presenta el presente Informe Preventivo, de conformidad con los artículos: 29 y 31 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente, así como 29, 30, 31, 32 y 33 del Reglamento en materia de Evaluación del Impacto Ambiental, y de la fracción 4.1.1 de la Norma Oficial Mexicana NOM-129-SEMARNAT-2006 Redes de Distribución de Gas Natural.

(4)

6.- Consideraciones previas

• El proyecto se pretende realizar dentro del Parque Industrial El Florido, en Tijuana, Baja California, el cual se encuentra casi totalmente urbanizado.

• La red de gas natural existente es operada por IGASAMEX y fue autorizada mediante oficio No. S.G.P.A./DGIRA.DEI.1762.04, de fecha 23 de julio de 2004.

• La presente ampliación pretende interconectar a la empresa Schlage de México, S. A. de C. V., ubicada en el mismo parque industrial, mediante un ramal de aproximadamente 2,170 metros de longitud y 6” de diámetro.

• El sistema trabajará a baja presión (100 psi) por tratarse de tubería de polietileno.

• Mediante oficio de fecha 31 de marzo de 2008, presentamos a la DGIRA información para solicitar opinión referente a la ampliación del proyecto.

• Mediante oficio S.G.P.A./DGIRA/DESEI/0414/08 de fecha 11 de abril del 2008, se nos informó que la DGIRA determinó que IGASAMEX debía presentar un Informe Preventivo.

• El proyecto cumple con los requisitos señalados en la NOM-129-SEMARNAT-2006 Redes de Distribución de Gas Natural, publicada en el Diario Oficial de la Federación el 17 de julio de 2007.

• Dicho gasoducto, será diseñado, construido y operado de acuerdo a las normas mexicanas NOM-007-SECRE-1999 “Transporte de gas natural” y NOM-003-SECRE-2002 “Distribución de gas natural y gas licuado de petróleo por ductos”.

Debido a lo antes expuesto, se considera que las obras y/o actividades del proyecto se ajustan al supuesto de la fracción I.

7.- Principales medidas de prevención y/o mitigación propuestas

Siendo el caso de que las obras y actividades del proyecto se ajustan a la fracción I, las medidas de prevención y/o mitigación propuestas derivan de normas oficiales mexicanas u otras disposiciones que regulen todos los impactos ambientales significativos.

(5)

v

Etapa de preparación del sitio y construcción Componente

ambiental

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo

Calidad del AIre

Uso de agroquímicos y/o fuego para controlar y retirar malezas de la franja de afectación Contaminación de suelo Contaminación del aire No se permitirá su uso NOM-129-SEMARNAT-2006 Suelo Salud Mantenimiento preventivo de vehículos y maquinaria Contaminación de suelo Emisiones de ruido • Revisión mecánica de los motores, vehículos y máquinas. • Se efectuará en talleres establecidos, quedando prohibido hacerlo en la franja de afectación. NOM-129-SEMARNAT-2006 Suelo Generación de residuos considerados como peligrosos de acuerdo a la Norma Oficial Mexicana NOM-052-SEMARNAT-2005 Contaminación de suelo Deben manejarse y disponerse conforme a lo establecido en la Ley General del Equilibrio Ecológico y la Protección al Ambiente, su reglamento en materia de residuos peligrosos, la Ley General para la Prevención y Gestión Integral de los Residuos y demás ordenamientos jurídicos aplicables. NOM-129-SEMARNAT-2006 NOM-052-SEMARNAT-2005 Suelo

Calidad del aire Paisaje Generación de residuos sólidos urbanos y residuos de manejo especial Contaminación de suelo Alteración del paisaje • Se deben depositar en contenedores con tapa, colocados en sitios estratégicos al alcance de los trabajadores, y trasladarse al sitio que indique la autoridad local competente para su disposición, con la periodicidad necesaria para evitar su acumulación, generación de NOM-129-SEMARNAT-2006

(6)

desarrollo de fauna nociva. • Al terminar la obra y antes de iniciar la operación o al terminar cualquier trabajo de mantenimiento, la • franja de afectación

debe quedar libre de residuos sólidos urbanos y de manejo especial. Suelo

Paisaje

Apertura de zanjas _{Alteración de la} calidad del suelo Alteración del paisaje

Ajustarse a los trazos autorizados para evitar afectaciones diferentes a las presentadas en el Informe Preventivo. NOM-129-SEMARNAT-2006 Suelo Paisaje

Caminos de acceso _{Compactación del} suelo

Pérdida de la capa superficial

Alteración del entorno

Deberán utilizarse los caminos de acceso ya existentes. NOM-129-SEMARNAT-2006 Suelo Paisaje Instalación de campamentos, almacenes, oficinas y patios de maniobra, Alteración de la calidad del suelo

Deben ser temporales y ubicarse en zonas ya perturbadas, preferentemente aledaños a la zona urbana. Una vez concluida la obra, se deben desmantelar las instalaciones y rehabilitar el área. NOM-129-SEMARNAT-2006 Suelo Aguas subterráneas Salud Generación de aguas

sanitarias Contaminación de _{suelo y mantos} freáticos

Se instalarán sanitarios portátiles en cantidad suficiente para todo el personal, además de contratar los servicios del personal especializado que les dé mantenimiento periódico y haga una adecuada disposición a los residuos generados. NOM-129-SEMARNAT-2006 Aguas subterráneas

Consumo de agua _{Abatimiento del} manto freático

Se utilizará agua tratada y/o adquirida. (no potable) para la realización de las obras o actividades en cualquiera de las etapas del proyecto

NOM-129-SEMARNAT-2006 Suelo Aguas subterráneas Contaminación accidental de suelos Contaminación de suelo

En caso de que haya resultado suelo contaminado debido a los trabajos en

(7)

vii

etapas del proyecto, se deberá proceder a la remediación del suelo conforme a la normatividad vigente aplicable. Suelo Paisaje Generación de

material excedente Alteración de la _{calidad del suelo.} Alteración del paisaje En el caso del material excedente producto de la excavación de las zanjas que no sea utilizado para el relleno de las mismas, éste debe ser manejado y dispuesto en los sitios que indique la autoridad local competente. NOM-129-SEMARNAT-2006 Aire Salud

Dispersión de polvos _{Contaminación de} aire

Generación y emisión de polvos a la atmósfera

Para los materiales producto de la excavación que permanezcan en la obra se deberán aplicar las medidas necesarias para evitar la dispersión de polvos NOM-129-SEMARNAT-2006

Suelo Uso de aditivos _{Contaminación de} suelo

Se deben tomar las medidas preventivas para que en el uso de soldaduras, solventes, aditivos y materiales de limpieza, no se contamine el agua y/o suelo. NOM-129-SEMARNAT-2006

Suelo Hallazgo de restos arqueológicos, residuos, maquinaria enterrada, etc.

Alteración de la calidad del suelo Daños al patrimonio histórico Actuar de conformidad a la legislación y normatividad vigentes aplicables. NOM-129-SEMARNAT-2006

Suelo Uso de caminos _{Compactación del} suelo

Se deben utilizar los caminos secundarios, brechas o terracerías ya establecidos en el sitio del proyecto, para permitir el acceso de maquinaria, con el fin de evitar la apertura de nuevos caminos y el derribo innecesario de la vegetación circundante. NOM-129-SEMARNAT-2006

No se podrán iniciar actividades en la franja de afectación del proyecto, sin antes contar con las autorizaciones correspondientes.

(8)

Los sitios que hayan sido afectados por la instalación y construcción de la red de distribución, se deben restaurar a sus condiciones originales, urbanas y naturales, una vez concluidos los trabajos.

Etapa de operación y mantenimiento Componente

ambiental

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo Paisaje Apertura de zanjas para el mantenimiento de la red de distribución, Remoción del suelo Alteración del entorno • Ajustarse a los trazos autorizados • Contar con las

autorizaciones correspondientes. • Aplicar las medidas

necesarias para evitar la dispersión de polvos.

• Tomar las medidas preventivas para que en el uso de soldaduras, solventes, aditivos y materiales de limpieza, no se contamine el agua y/o suelo.

• Utilizar los caminos secundarios, para permitir el acceso de maquinaria • Restaurar los sitios

afectados a sus condiciones originales, urbanas y naturales, una vez concluidos los trabajos.

(9)

ix

Etapa de abandono Componente

ambiental

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo Paisaje Abandono de la tubería una vez que la red de distribución de gas natural o parte de ella deje de ser útil para los propósitos para los que fue instalada,

Alteración de la calidad del suelo y del entorno

Tomar las medidas necesarias para eliminar el gas, evitar hundimientos y daños ambientales. Cumplir con la legislación y normatividad vigentes aplicables. NOM-129-SEMARNAT-2006 Suelo Paisaje Abandono de las instalaciones superficiales cuando dejen de ser útiles para

los propósitos para los que fueron instalados

Alteración de la calidad del suelo y del entorno

Desmantelamiento y/o demolición de las instalaciones, restaurando dicho sitio a sus condiciones originales NOM-129-SEMARNAT-2006

Ésta etapa realmente no aplica, dadas las caracerísticas del proyecto.

El presente proyecto consiste en la ampliación del sistema de transporte de gas natural operado por IGASAMEX, que se encuentra instalado y en operación desde finales del año 2006. Se localiza en el Parque Industrial El Florido, en el municipio de Tijuana, Baja California.

El proyecto original fue autorizado mediante oficio clave S.G.P.A./DGIRA.DDT.0691.05 de fecha 28 de julio de 2005, bajo la clave 02BC2005G0008 (En el Anexo 1 se adjunta copia del oficio resolutivo de referencia).

El ducto de transporte que actualmente se encuentra en operación, es de polietileno PE-3408 SDR-11 de 4 y 6” de diámetro nominal, y tiene una longitud aproximada de 4,300 metros y opera a una presión de 100 psi (7.023 kg/cm2man).

(10)

8.- Estudio de Riesgo Ambiental

De acuerdo con lo señalado en el primer y segundo listados de actividades altamente riesgosas, publicados en el Diario Oficial de la Federación el 28 de marzo de 1990 y el 4 de mayo de 1992, respectivamente, la cantidad de reporte para considerar el proyecto como una catividad altamente riesgosa, es de 500 kilogramos.

Considerando una longitud del ducto de 2,170 metros aproximadamente, y una presión de operación de 100 psi, el cálculo de la cantidad de gas natural empacado en la tubería es de 191.62 kg, por lo que no alcanza la cantidad de reporte (se anexa hoja de excel con el cálculo del gas de empaque), y por lo tanto no es necesario presentar un Estudio de Riesgo Ambiental, de

acuerdo con lo señalado en el artículo 147 de la Ley General del Equilibrio Ecológico y la

Protección al Ambiente.

CALCULO DEL GAS DE EMPAQUE

PROYECTO

Longitud del Gasoducto 7,117.60 pie

Diametro Externo del gasoducto 6.625 pulg

Espesor del gasoducto 0.602 pulg

Presión de operación 100 psig

Volumen de gas de empaque 8,900 pie3

Longitud del Gasoducto - pie Diametro Externo del gasoducto - pulg Espesor del gasoducto - pulg

Presión de operación - psig

Volumen de gas de empaque - pie3

Longitud del Gasoducto - pie Diametro Externo del gasoducto - pulg Espesor del gasoducto - pulg

Presión de operación - psig

Volumen de gas de empaque - pie3

EMPAQUE 8,900 pie3

252 m3

Densidad del aire 0.0764 lb/pie3

Gravedad específica gas natural 0.62

421.56 lb

191.62 kg

Densidad aire 60°C

(11)

xi

I. Integración de la información del informe

preventivo.

I.1.- Datos de identificación del proyecto

Nombre del proyecto

“Ampliación de la red de gas natural en el Parque Industrial El Florido”

Ubicación del proyecto

Estado: Baja California

Municipio: Tijuana

Localidad: Parque Industrial El Florido

(12)

Coordenadas geográficas (aproximadas)

Tramo principal (a la planta de SCHLAGE) : Coordenadas geográficas Punto Referencia Altitud (msnm) Latitud (Norte) Longitud (Oeste) 1 Punto de interconexión con el gasoducto existente en el

Parque Industrial

126 32º 27’ 07” 116º 52’ 11” 2 Cruce del Blvd. Héroes de la Independencia y el corredor de

servicios (FFCC y Tores de Alta tesnión)

120 32º 26’ 53” 116º 52’ 08” 3 Ligero cambio de dirección hacia el noreste, sobre la berma. 125 32º 26’ 56” 116º 51’ 51” 4 Cambio de dirección sobre la Berma, hacia el sureste,

rumbo a la planta del usuario

127 32º 26’ 57” 116º 51’ 47” 5 Cambio de dirección hacia el sur, sobre calle en

construcción (Boulevard La Encantada Industrial),

135 32º 26’ 51” 116º 51’ 38” 6 Cambio de dirección hacia el noroeste, para entrar al predio

de la planta de SCHLAGE

134 32º 26’ 50” 116º 51’ 39” 7 Caseta en SCHLAGE DE MÉXICO 133 32º 26’ 51” 116º 51’ 40”

Tramo secundario (a futuros usuarios) : Coordenadas geográficas Punto Referencia Altitud (msnm) Latitud (Norte) Longitud (Oeste) 5 Disparo desde el ramal que va a SCHLAGE, rumbo al Este

sobre el Boulevard La Encantada Industrial

135 32º 26’ 51” 116º 51’ 38” 8 Cambio de dirección hacia el noroeste, rumbo a la Privada

La Encantada Este

120 32º 26’ 53” 116º 52’ 08” 9 “T” con disparos hacia ambos lados, sobre la Privada La

Encantada Este.

125 32º 26’ 56” 116º 51’ 51” 10 Válvula para conectar futuros usuarios 127 32º 26’ 57” 116º 51’ 47” 11 Válvula para conectar futuros usuarios 135 32º 26’ 51” 116º 51’ 38”

Tipo de proyecto: Lineal

Longitud total 2,170 metros

Ancho del derecho de vía 0.5 metros (permiso de alojamiento)

Infraestructura de apoyo Bodega de materiales, oficina contratista, sanitarios portátiles Desmonte No aplica, por tratarse de zona urbana del Parque Industrial Superficie total requerida para el

proyecto

(13)

xiii

I.2 Datos generales del promovente:

I.2.1 Nombre o razón social:

Igasamex Bajío, S. de R.L. de C.V.

I.2.2 Registro Federal de Contribuyentes:

La empresa Igasamex Bajío, S. de R.L. de C.V. se encuentra inscrita en el

I.2.3 Nombre y cargo del representante legal:

I.2.4 Dirección del promovente para oír y recibir notificaciones:

Protección datos personales LFTAIPG

Protegido por IFAI, Art. 3°. Fracción VI, LFTAIPG

(14)

I.3 Datos generales del responsable de la elaboración del Informe

Preventivo:

I.3.1 Nombre o Razón Social

I.3.2 Registro Federal de Contribuyentes

I.3.3 Nombre del responsable técnico del estudio. CURP y número

de cédula profesional

I.3.4 Dirección del responsable técnico del estudio

(15)

xv

Este informe preventivo fue preparado por:

La preparación del estudio fue supervisada por:

(16)

LOS ABAJO FIRMANTES, BAJO PROTESTA DE DECIR VERDAD, MANIFIESTAN

QUE LA INFORMACION CONTENIDA EN ESTE INFORME PREVENTIVO DE

IMPACTO AMBIENTAL, BAJO SU LEAL SABER Y ENTENDER, ES REAL Y

FIDEDIGNA Y QUE SABEN DE LA RESPONSABILIDAD EN QUE INCURREN LOS

QUE DECLARAN CON FALSEDAD ANTE AUTORIDAD ADMINISTRATIVA DISTINTA

DE LA JUDICIAL TAL Y COMO LO ESTABLECE EL ARTICULO 247 DEL CODIGO

PENAL.

ASI MISMO, CUALQUIER POSIBLE OMISION, SERA EN TODO CASO DE CARACTER

INVOLUNTARIO.

PROMOVENTE O REPRESENTANTE.

__________________________

RESPONSABLE DE LA INFORMACION

FECHA DE CONCLUSION

DEL ESTUDIO: 5 de mayo de 2008

II. Descripción de la obra o actividad proyectada

(17)

xvii

II.1 REFERENCIA LEGAL

Para indicar a que supuesto de los artículos 31 de la LGEEPA y 29 de su REIA se ajustan las obras y/o actividades que contempla el proyecto, en la siguiente tabla se marca con una X el supuesto en el que considera que el proyecto se ajusta:

Aplica(n) al

proyecto Fracción del artículo 31 de la LGEEPA

X I

Existan normas oficiales mexicanas u otras disposiciones que regulen, todos los impactos ambientales relevantes que puedan producir las obras o actividades.

-- II

Las obras o actividades de que se trate estén expresamente previstas por un plan parcial de desarrollo urbano o de ordenamiento ecológico que haya sido evaluado y autorizado por la Secretaría de Medio Ambiente y Recursos Naturales en los términos del artículo 32 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente.

Las obras y/o actividades se ajustan a:

-- III Se trate de instalaciones ubicadas en parques industriales autorizados por la Secretaría de Medio Ambiente y Recursos Naturales.

Para el presente proyecto, IGASAMEX establece que las obras y/o actividades se ajustan al supuesto de la fracción I del artículo 31 de la Ley General del Equilibrio Ecológico y la Protección

al Ambiente, así como al 29 de su Reglamento en materia de Evaluación del Impacto Ambiental,

razón por la cual en el presente documento se desarrollaron los incisos 1 al 3 y 3.1 del apartado VII.3 INFORMACIÓN de la Guía para la presentación del Informe Preventivo, por lo que se presenta evidencia de que las acciones o medidas que se proponen para prevenir y mitigar todos los impactos ambientales significativos o relevantes derivaran de normas oficiales mexicanas, u otras disposiciones que regulan las emisiones, descargas, el aprovechamiento de recursos naturales, etc.

El presente Informe Preventivo se sustenta en lo señalado en el artículo 31 de la Ley General del

Equilibrio Ecológico y Protección al Ambiente, ya que el proyecto “Ampliación de la red de gas natural en el Parque Industrial El Florido” cumple con la fracción I del mismo artículo debido a que los impactos relevantes que se originarán con la entrada en operación del proyecto (discutidos en el punto II.2.3 del presente documento), son regulados por la Norma Oficial Mexicana NOM-129-SEMARNAT-2006. Redes de distribución de gas natural.- Que establece las especificaciones de protección ambiental para la preparación del sitio, construcción, operación, mantenimiento y abandono de redes de distribución de gas natural que se pretendan ubicar en áreas urbanas, suburbanas e industriales, de equipamiento urbano o de servicios (publicada en el Diario Oficial de la Federación, el 17 de julio de 2007).

De igual forma, el gasoducto será diseñado, construido y operado de acuerdo a las normas mexicanas NOM-007-SECRE-1999 “Transporte de gas natural” y NOM-003-SECRE-2002 “Distribución de gas natural y gas licuado de petróleo por ductos”.

Los anteriores argumentos legales y normativos dan contexto para que la autoridad pueda resolver bajo esta modalidad.

El proyecto “Ampliación de la red de gas natural en el Parque Industrial El Florido” será construido en el interior de las instalaciones del Parque Industrial El Florido y es

(18)

6" ∅ nom, y de 4.4 km. de longitud total aproximada, para suministro de gas natural a diversas empresas ubicadas en el Parque Industrial El Florido, municipio de Tijuana, Estado de Baja California", previamente autorizado en materia de impacto ambiental mediante oficio No. S.G.P.A./DGIRA.DEI.1762.04, de fecha 23 de julio de 2004. Dicho sistema de gas natural inició actividades de construcción en el 2005 y su operación a finales del 2006. (Ver Anexo No. 1).

La SEMARNAT ha determinado que los impactos ambientales relevantes que pueden tener lugar en proyectos de redes de distribución de gas natural durante las etapas de preparación del sitio, construcción, operación, mantenimiento y abandono, pueden ser prevenidos y mitigados cuando se ubiquen en zonas urbanas, suburbanas e industriales, de equipamiento urbano o de servicios de realizarse en estricto apego a las especificaciones y criterios de protección ambiental establecidas en la Norma Oficial Mexicana NOM-129-SEMARNAT-2006. Redes de distribución de gas natural.

El proyecto se ubica dentro de un parque industrial. No afecta áreas naturales protegidas o con vegetación forestal, bosques, selvas, vegetación de zonas áridas, ecosistemas costeros o de humedales, desiertos, sistemas ribereños, lagunares ni áreas consideradas como zonas de refugio y de reproducción de especies migratorias.

El gas ha ser transportado será adquirido a Transportadora de Gas Natural de Baja California, S. de R. L. de C. V., por lo que cumplirá con los requisitos de la NOM-001-SECRE-1997 Calidad del gas natural, de acuerdo a lo estipulado en los términos del contrato que se celebra con TGN. IGASAMEX tiene el compromiso de apegarse siempre a las normas en materia ambiental, de salud y de seguridad, y en algunos casos incluso excede las normas estadounidenses y mexicanas. Al construir un gasoducto, se asegura cuidadosamente de trazar la ruta que tenga el mínimo impacto contra el medio ambiente. Después de tender las tuberías, IGASAMEX se asegura de restaurar los derechos de vía a su estado original.

Entre las principales normas oficiales mexicanas que tienen relación con las actividades del proyecto, podemos citar las siguientes:

Normas de la Secretaría del Trabajo y Previsión Social. NORMA OFICIAL MEXICANA Título

NOM-002-STPS-2000 Protección contra incendios

NOM-016-STPS-1993 Condiciones de seguridad e higiene en los centros de trabajo, referente a ventilación.

NOM-017-STPS-1994 Selección y uso del equipo de protección personal. NOM-026-STPS-1998 Colores y señales de seguridad e higiene, e

identificación de riesgos por fluidos conducidos en tuberías

(19)

xix

Normas de la SEMARNAT. NORMA OFICIAL MEXICANA Título

NOM-041-SEMARNAT-1999 Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gasolina como combustible.

NOM-044-SEMARNAT-1993 Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, bióxido de carbono, óxidos de

nitrógeno, partículas suspendidas totales y opacidad de humo provenientes del

escape de motores nuevos que usan diesel como combustible y que se utilizan

para la propulsión de vehículos automotores con peso bruto vehicular mayor de

3,857 Kg.

NOM-045-SEMARNAT-1996 Que establece los niveles máximos permisibles de opacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel como combustible.

NOM-52-SEMARNAT Características de los residuos peligrosos, el listado de los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente.

NOM-059-SEMARNAT Determina las especies y Subespecies de Flora y Fauna Silvestres Terrestres y Acuáticas en Peligro de Extinción, Amenazadas, Raras y las Sujetas a Protección Especial y que Establece Especificaciones para su Protección.

NOM-080-SEMARNAT-1994 Que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición NOM-081-SEMARNAT Que establece los límites máximos permisibles de

emisión de ruido de las fuentes fijas y su método de medición.

NOM-129-SEMARNAT-2006 Redes de distribución de gas natural.

Normas de Comisión Reguladora de Energía. NORMA OFICIAL MEXICANA Título

NOM-001-SECRE-1997 Calidad del gas natural

NOM-003-SECRE-2002 Distribución de gas natural y gas licuado de petróleo por ductos

NOM-006-SECRE-1999 Odorización de gas natural. NOM-007-SECRE-1999 Transporte de gas natural

(20)

NORMA Título

API-STD-1104 Estándar para la soldadura de ductos y sus instalaciones.

API-PR-1102 Cruzamiento de carreteras y ferrocarriles

API-5L Tubo de línea

API-6D Válvulas de acero, bridadas o soldables

Normas de la Sociedad Americana de Ingenieros Mecánicos (ASME/ANSI).

ASME/ANSI B.31.8 Sistema de tubería para el transporte y distribución de gas ASME-B-16.5 Bridas para tubo de acero y accesorios bridados

ASME-B-16.9 Accesorios de fábrica de acero forjado para soldar a tope ASME-B-16.11 Accesorios de acero forjado de embatir y soldar y

roscados

ASME-B-16.20 Ranuras y empaquetaduras de anillo para bridas de acero ASME-B-18.2.2 Tuercas cuadradas y hexagonales

ASME/ANSI-B.16.9 Accesorios para soldadura a tope fabricado de acero forjado

Normas de la Sociedad Americana de Materiales y Pruebas.

ASTM-A-105 Forja de acero al carbón, para componentes de tuberías ASTM-A-194 Tuercas para espárragos, de acero de aleación para

servicio de alta presión y alta temperatura

ASTM-A-193 Material para atornillado en aleaciones y acero al carbón para servicio de alta temperatura.

ADS AS, 178 Especificación de electrodos para soldadura de arco ASTM-D-2683 Standard specification for socket-type polyethylene

fitting for outside diameter controlled polyethylene pipe and tubing.

ASTM-D-3261 Standard Specifications for Butt Heat Fusion Polyethylene (PE) Plastic fitting for polyethylene plastic pipe and tubing.

ASTM-D-2513 Standard Specifications for Thermoplastic Gas Pressure Pipe, Tubing and Fittings.

API = American Petroleum Institute. ANSI = American National Standards Institute. ASME = American Society of Mechanical Engineers. ASTM = American Society for Testing and Materials.

(21)

xxi

Estándar Especificación

Code of Federal Regulations, Título 49, Parte 192 del U.S. Department of Transportation

“Estándares Federales mínimos de seguridad:

Transportación de gas natural y otros gases por gasoducto” (Transportation of Natural and Other Gas by Pipeline: Mínimum Federal Safety Standars).

NMX-043-SCFI-2002 Tubería de polietileno para conducción de gas natural

Especificaciones Generales de PEMEX.

07.3.13 Requisitos mínimos de seguridad para el diseño, construcción, operación, mantenimiento e inspección de tuberías de transporte.

3.374.08 Normas para construcción de obras públicas en sistemas de tuberías de transporte y distribución de gas.

03.0.02 Derechos de vía de los sistemas de transporte de fluidos.

NSPM AVII-30 Instalación eléctrica a prueba de explosión. 3.255.01 Gabinete y caja de interruptores.

NSPM C1.1 y C1.2 Válvulas de alivio de presión.

NSPM A1-1 Inspecciones y mantenimiento a extintores.

Otros códigos, normas y reglamentos basados: 1. ACI: American Concrete Institute.

2. AWS: Asociación Americana de Soldadura. 3. CFR: Códigos de Reglamentos Federales. 4. EPA: Environmental Protection Agency.

5. NEMA: National Electric Manufactures Association. 6. NEC: National Electric Code.

7. NTIE: Normas Técnicas para instalaciones eléctricas. 8. NAPCA: National Association of Pipe Ciating Applicates. 1. 9 AIEE: American Institute Electrical Equipament.

9. UL: Underwriters Laboratories inc. USA. 10. ULC: Underwriters Laboratories of Canada.

11. "Code of Federal Regulations for the Transportation of Natural and other Gas by Pipeline, U.S. Departament of Transportation", Octubre 1992.

(22)

II.2. INFORMACION

II.2.1. Descripción general de la obra y/o actividad

El proyecto consiste en la construcción, operación y mantenimiento de un ducto de transporte de gas natural, interconectado a la red de gas existente de 6” propiedad de Igasamex Bajío, S. de R. L. de C. V., para suministro de gas natural a la empresa SCHLAGE DE MÉXICO, ubicada dentro del Parquea Industrial El Florido, municipio de Tijuana, Baja California, y para futuros usuarios.

El ducto de transporte se encontrará ubicado en su totalidad dentro del polígono formado por el Parque Industrial El Florido, en la sección conocida como “La Encantada”. El ducto estará formado por tubería de polietileno de alta densidad PE-3408-SDR-11 de 6" de diámetro nominal y un espesor de pared de 0.602”, enterrado a 1.20 metros de profundidad, y contará con una longitud aproximada de 2,170 metros, el cual inicia en el punto de interconexión con el ducto de IGASAMEX de 6”, a la altura del cruce del Boulevard Olivos Sur y Blvd. Héroes de la Independencia (32º 27’ 07” Latitud Norte, 116º 52’ 11” Longitud Oeste), en el municipio de Tijuana, estado de Baja California.

La red interior de gas natural propiedad de IGASAMEX tiene una presión de operación de 100 Psi, e inició operaciones en el año 2006, además de que se le agrega mercaptano como odorizante desde la interconexión con el ducto de TGN.

Debido a la urbanización de la zona, se estima que durante el desarrollo de cada una de las etapas se tengan cruces con infraestructura existente como: fibra óptica, infraestructura de energía eléctrica, drenajes, líneas de agua y vialidades.

La longitud del trazo será de aproximadamente 2,170 metros en total, de acuerdo con la opción de trazo seleccionado (por confirmar mediante levantamiento topográfico y definición final del trazo al obtener los permisos correspondientes durante las diferentes etapas de construcción) y no será necesario derribar ningún árbol a lo largo de todo el trazo, debido a que se trata de una zona completamente urbana.

En el Plano No. 1 (Trazo del gasoducto) se presenta la opción de trazo general del ducto, basado en la carta topográfica de INEGI escala 1:50 000, señalando la ubicación del punto donde se interconectará a la red de gas existente y la ubicación de la caseta de medición y regulación en el predio del usuario final. De igual forma, en la Figura 1 se presenta la fotografía aérea correspondiente para la opción de trazo considerado.

El corredor de servicios donde se pretende aprovechar para instalar el gasoducto, actualmente sirve para tránsito de vehículos, vía del ferrocarril y línea de alta tensión de CFE, de 69 kv.

Considerando que se trata de una red de transporte de gas natural alojada en una zona industrial, se dejarán a lo largo del trazo disparos o preparaciones y las válvulas necesarias para crecimiento a futuro (ver Plano No. 1 de trayectoria y Anexo Fotográfico), para poder suministrar gas natural previamente odorizado a otras empresas que se instalen a futuro en el Parque Industrial El Florido. Las interconexiones al ramal serán construidas a medida que se integren nuevos miembros a la sociedad de autoabastecimiento.

En cuanto a consumo, la planta de Schlage consumirá aproximadamente 150,000 pie3/día. El consumo total esperado con todos los clientes conectados a la red de gas del Parque Industrial El Florido es de 1’450,000 pie3/día.

(23)

xxiii

En cuanto a la capacidad de diseño, el sistema de transporte en su totalidad tiene una capacidad de diseño de 3,300 MCFD (miles de pies cúbicos por día) equivalentes a 93,445.6 m3/día aproximadamente (la capacidad del sistema depende de la posición de las cargas del sistema), y su presión de diseño es de 7.03 kg/cm2man (100 psig). Lo anterior, considerando el aumento del número de usuarios y si todos los clientes operaran a su máxima capacidad.

La presión requerida por los equipos de combustión del usuario final es de 30 psi. La inversión requerida para ésta ampliación es de $290,000 dólares

II.2.2. Justificación

El crecimiento que ha tenido el Parque Industrial El Florido en los últimos años, requiere la ampliación de la infraestructura de servicios con que cuenta, entre los que destacan líneas de energía eléctrica, red de agua potable, drenaje, fibra óptica, vías de ferrocarril, avenidas y calles pavimentadas, y red de gas natural.

Al instalarse nuevas empresas en predios que no se habían urbanizado en el interior del parque industrial, han generado la necesidad de incrementar la longitud de la red de gas natural existente.

II.2.3. Objetivo

Ampliar la red de gas natural que actualmente tiene en operación la empresa IGASAMEX BAJÍO, S. DE R.L. DE C.V., en el Parque Industrial El Florido, en Tijuana, Baja California, para cubrir las necesidades de consumo de gas natural de un nuevo cliente que está en proceso de construcción de sus instalaciones en el Parque Industrial El Florido.

II.2.4. Programa general de trabajo

Las actividades que se tienen planeadas en esta etapa del proyecto están enfocadas al perfil topográfico de la zona elegida, así como a todas aquellas actividades encaminadas en la preparación y limpieza del sitio para la posterior operación del equipo en la obra planeada.

El proyecto constructivo motivo de este permiso se ejecutará en una varias etapas, contemplado dejar disparos para permitir construir las ampliaciones a mediano plazo para interconectar a otros usuarios del parque. Como primera etapa se construirá el ducto que remitirá dar servicio a SCHLAGE DE MEXICO. Es importante contar con un buen programa para determinar con precisión los tiempos convenientes para cada etapa (cronograma), pues se deben minimizar los plazos en las tareas sensibles como por ejemplo zanjas abiertas, tendido previo de tubería, etc., se tratará de no interferir con otras actividades de la región y prever tiempos más propicios respecto al clima. Esta planificación permite contar con los recursos (humanos, de equipo, materiales, contratos, etc.) en tiempo y forma, lo que asegura continuidad, evitando tiempos muertos que pueden constituir una perturbación adicional.

El inicio de las obras de preparación del terreno y construcción del proyecto está programado tentativamente para el mes de agosto del 2008, condicionado a la obtención de una resolución favorable en materia de impacto y riesgo ambiental para el proyecto.

(24)

presenta a continuación. Este programa puede modificarse en función de la las fechas de obtención de permisos. El programa corresponde a la construcción para dar servicio a la empresa SCHLAGE DE MEXICO, el resto de la construcción se llevará a cabo según se instalen las plantas en el parque.

Programa del Proyecto (en quincenas).

2008

ACTIVIDAD MAY JUN JUL AGO SEPT OCT NOV DIC

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1.- Permiso de la CRE

2.- Permiso SEMARNAT

3.- Desarrollo de ingeniería de detalle 4.- Derechos de vía (paso de servidumbre) 5.- Cotización de patines de medición 6.- Cotización de materiales (filtros, tubería) 7.- Ordenes de compra patines de medición 8.- Ordenes de compra materiales

9.- Cotización y evaluación de contratistas 10.- Fabricación de Skids

11.- Construcción

12.- Cruzamientos especiales (FFCC) 13.- Pruebas radiográficas al gasoducto 14.- Pruebas de hermeticidad

15.- Pruebas de comunicación 16.- Limpieza y desalojo de zona 17.- Auditoria técnica

18.- Respuesta de la CRE a la auditoria 19.- Arranque

*Se construirá como se integren a la sociedad los usuarios.

Nota: El tiempo se reduce o incrementa, dependiendo en el tiempo en el que se obtenga el permiso de la DGIRA y se obtengan los derechos de vía.

El inicio de las obras de preparación del terreno y construcción del proyecto está programado tentativamente para el mes de agosto del 2008, condicionado a la obtención de una resolución favorable en materia de impacto y riesgo ambiental para el proyecto.

La construcción del gasoducto requerirá de aproximadamente 3 meses para la realización de la obra civil, después de la liberación de la resolución de la Manifestación de Impacto Ambiental y del inicio formal de la misma construcción. Durante toda la etapa de operación se le dará mantenimiento preventivo y correctivo a las instalaciones.

Considerando la experiencia adquirida en proyectos anteriores, donde una de las limitantes son los permisos municipales y los derechos de vía, solicitamos se nos autorice un plazo de 2 años para realizar los trabajos de construcción, y de por lo menos 20 años para la operación del gasoducto.

(25)

xxv

II.2.3. Descripción de las acciones a desarrollar en cada una de las etapas de desarrollo

Teniendo en cuenta las distintas fases de la etapa de construcción de

un gasoducto (cuando se produce la mayor interacción con el medio),

el conocimiento de los impactos negativos que potencialmente se

pueden presentar, elegir la metodología constructiva más adecuada,

diminuye los impactos negativos causados al ecosistema, los que

pueden variar en forma considerable según se tengan en cuenta en la

fase de planificación o después.

Una vez definido el trazo, los responsables del proyecto deben

determinar con mayor exactitud las necesidades de personal,

materiales, tiempo y dinero para llevar a cabo el proyecto. De nuevo,

esta fase requiere muchas horas de trabajo de oficina para establecer

los procedimientos de construcción más adecuados en cada uno de los

tramos, así como solicitar los permisos pertinentes y, en caso

necesario, adquirir los derechos de vía (permisos de ocupación

superficial) de los terrenos por los que pasará el gasoducto.

Para esta actividad no se requerirá de obras complementarias o de servicios de apoyo, debido a que se cuenta con vías de acceso y con las instalaciones necesarias dentro de los predios de las empresas contratantes. Únicamente se requerirá de sanitarios portátiles tipo sanirent (uno fijo en el punto de interconexión y dos movibles en los frentes de trabajo) y una bodega temporal de aproximadamente 20 x 20 metros para almacenar materiales y equipo.

Para la preparación del terreno de la Estación de Regulación y Medición de Gas Natural, será necesario realizar trabajos de limpieza, aplanado y nivelación. Debido a que la caseta será prefabricada, no se requiere abrir zanjas para cimentaciones.

Debido a que se trata de una zona industrial por donde pasará el ducto, no se requieren trabajos de limpieza del terreno.

En el punto donde se interconectará con la red de gas existente, solamente se requieren trabajos de excavación para dejar espacio para llevar a cabo el hot tap en la línea viva.

No se afectará ningún tipo de vegetación debido a que el trazo corre en las calles del parque industrial, y ninguna especie será eliminada.

No se realizarán cortes por tratarse de un proyecto que solamente requiere de la excavación de zanjas. Tampoco se requieren rellenos, porque no se realizarán cortes. Solamente se rellena la zanja con el material previamente extraído durante la excavación de la misma.

Previo al desarrollo de la operación del proyecto, se realizarán los trabajos de preparación y construcción que se describen a continuación:

(26)

Trabajos de preparación y construcción

En ducto: En caseta de medición:

• Levantamiento topográfico • Limpieza del terreno

• Limpieza • Trazo de obra

• Trazo y nivelación del derecho de vía • Acarreos

• Apertura del derecho de vía • Colocación de grava

• Tendido de la tubería • Excavaciones (para ducto)

• Excavación de la zanja • Compactación

• Preparación de la zanja • Albañilería

• Perforación (tuneleo) bajo la vía del ferrocarril

• Instalación de Estructura metálica • Trabajos de temofusión

• Trabajos de soldadura, recubrimientos y pruebas

• Aplicación de pintura y acabados • Instalación de protección catódica y

toma de potencial (en caseta de usuario)

• Instalación y pruebas de Equipos electrónicos de medición (computador de flujo)

• Instalación de señalamientos • Trabajos de interconexión con el usuario del gasoducto

• Acarreos • Rellenos

• Compactación

Además, en la zona suburbana:

• Apertura de zanjas en calles • Trabajos de repavimentación o

reparación de concreto

• Señalización preventiva durante la construcción

• Colocación en el piso de “tachuelas” indicadoras de la presencia del gasoducto

Para todas las áreas del proyecto:

• Limpieza, acarreo de material sobrante y desmantelamiento de las obras de apoyo.

Etapa de preparación del sitio y construcción.

En el sitio propiamente dicho donde se realizarán las obras de preparación del terreno y construcción del ducto, no existen ejemplares de vegetación arbustiva que sea necesario remover ya que ducto será instalado en las calles del parque industrial.

(27)

xxvii

El trazo propuesto para el tendido del gasoducto en su totalidad en el interior del Parque Industrial El Florido, actualmente en proceso de expansión, por lo que se encuentra urbanizado en su mayor parte.

Por lo anterior, para realizar los trabajos de preparación del sitio y construcción en la mayor parte del trazo, únicamente se requiere excavar la zanja (de aproximadamente 1.20 metros de profundidad) y las actividades de ensamble y soldadura del ducto.

La construcción a través de la actual espuela de ferrocarril que corre paralela al corredor de servicios (junto a las torres de alta tensión), se realizará por medio de la técnica de perforación direccional controlada sin interrumpir el tráfico sobre la misma, previa autorización de Ferrocarriles Nacionales de México.

En lo referente al sitio donde se instalará la caseta de medición y regulación de la planta de Schlage, la preparación del terreno consistirá básicamente en la nivelación del terreno de la caseta del usuario, con la finalidad de iniciar las actividades de excavación de zanjas para el tendido del ducto, y para la construcción de la caseta propiamente dicha.

La preparación del terreno tanto para el ducto como para la caseta de regulación se efectuará en aproximadamente quince días naturales, después de autorizado el tramo a trabajar.

(28)

A.1 Estación de Regulación y Medición de Gas Natural

La obra civil requerida para la preparación del terreno en el predio de la empresa, para la construcción de la caseta de medición y/o regulación consistirá básicamente de:

Nivelación

El terreno dentro del predio del usuario se encuentra nivelado, por lo que en el no será necesario esta operación.

Obra civil

En el caso de la estación del usuario se construirá una plancha de concreto 4 m2 sobre la cual se instalará la caseta.

Caseta de medición y regulación del usuario

La caseta de regulación del usuario de gas (ver ejemplos de caseta típica de usuario, Plano No. 2 Sistema para regulación y medición tipo) que estará instalada en el interior del predio de la empresa contratante del servicio, contará con filtro, medidor, reguladores y válvulas manuales de bloqueo, y en ella tendrá lugar la segunda reducción de presión del sistema, de 100 psi a la que requiera el usuario. La caseta estará fabricada en lámina pintro, es cerrada y no requiere malla ciclónica, ocupando una superficie de aproximadamente 9 m². La ubicación de la caseta cumplirá con los requerimientos de distancias establecidos en la NOM-007-SECRE-1999.

En el caso del usuario, el predio cuenta con accesos e instalaciones

que permiten realizar trabajos en él, sin problemas de servicios.

(29)

xxix

Se pintará toda la tubería aérea de acero de los patines de medición y regulación (a instalar dentro de los predios de los usuarios) de color blanco y amarillo limón. La pintura a aplicar para proteger contra la corrosión exterior cumplirá con las especificaciones de la NOM-007-SECRE-1999.

El tipo de caseta a instalar, dependerá de los requerimientos de volumen, pero sus características se pueden resumir de la siguiente manera: Componentes principales:

• Filtro seco tipo “Y”

• Medidor rotatorio 5M175 (este medidor puede variar de tamaño)

• Computador de flujo

• Reguladores marca Fisher modelo 627 y válvulas de corte asociadas

• Válvula de alivio (de seguridad) • Válvula de corte principal • Manómetros

El alcance de construcción, y de responsabilidad de la empresa IGASAMEX, termina en la brida que unirá el gasoducto con la brida de interconexión del sistema de gas interno de la planta del usuario, después de la estación de medición y regulación. Generalmente, la conexión desde la caseta de regulación y medición hasta los equipos de combustión del usuario, es realizada por otra empresa de servicios, que se encarga también de modificar o ajustar los quemadores de las calderas y que deberá apegarse a la norma mexicana de redes internas NOM-002-SECRE-2003.

(30)

Cabe señalar, por lo tanto, que aunque la caseta de medición y regulación estará instalada en el interior del predio del usuario, éste no será responsable de su operación y mantenimiento, ya que es propiedad de IGASAMEX y forma parte del permiso ambiental solicitado.

A.2 Ducto

Para el caso del ducto, la obra civil requerida para la preparación del terreno consistirá en marcar la trayectoria del ducto. La zanja tendrá una profundidad mínima de 30 pulgadas (0.762 metros) y el fondo de la misma será compactada y rellenada con una capa de arcilla para recibir el ducto, donde la superficie lo requiera. Una vez instalado el ducto, las zanjas se cubrirán con material de relleno, se compactará, se repondrá la carpeta asfáltica y se instalarán las señales correspondientes.

El ducto será de polietileno de 6”∅ nom (0.602” de espesor), de acuerdo en el estándar

PE-3408-SDR-11, considerando una vida útil de la tubería de por lo menos 30 años.

Tubería

MATERIAL LONGITUD DIAMETRO NOMINAL

DIAMETRO

EXTERNO ESPESOR

PE-3408 2,170 m 6” 6.625” 0.602”

(31)

xxxi

En esta actividad, se deberá tener un conocimiento pleno de la sensibilidad del área al trazar el derecho de tendido de ductos.

Limpieza y despeje

Debido a que el ducto estará alojado en las calles del Parque Industrial El Florido, no se requieren trabajos de limpieza y despeje en el tendido del ducto.

No se requiere la construcción de caminos de acceso. Los materiales de construcción serán adquiridos a casas de materiales de la región.

Nivelación

Debido a que el ducto estará alojado en las calles del Parque Industrial El Florido, no se requieren trabajos de nivelación en el tendido del ducto.

Marcaje del trazo

En esta fase, consiste en marcar el trazado del gasoducto sobre el terreno con la ayuda de topógrafos y personal especializado. Se utilizan estacas en algunos tramos, y se marca el trazo mediante una línea de cal en polvo.

Se realizaran actividades primarias de trazo y nivelación del terreno con apoyo de equipo topográfico, estableciendo ejes de referencia con puentes de madera, cal e hilo.

Desmonte

No será necesario realizar trabajos de desmonte, debido a que no existe vegetación por los trabajos de urbanización del Parque Industrial

Despalme

En la mayor parte del trazo no habrá actividades de despalme, debido a que se ubica en una vialidad pavimentada de la zona urbana del parque industrial. En la parte no pavimentada, a partir del corredor de servicios y siguiendo la berma existente, se realizará directamente la excavación de la zanja, depositando a un costado el material producto de la excavación para ser reutilizado durante el relleno de la misma.

Excavación

Se efectuarán trabajos de excavación únicamente para la instalación del ducto; en el caso del usuario se requiere construir una plancha de concreto de 4 m2. Las zanjas para instalación del ducto serán cortadas a un mínimo de 30 pulgadas (0.762 metros), para cumplir una profundidad de cubierta mínima de 60 cms.

En esta operación, se requiere como primera medida, la elección del

equipo de zanjado (pala, retroexcavadora, zanjadora de rueda o cadena,

etc.) los cuales generan impactos diferentes. Por tratarse de una zona

urbana con calles asfaltadas, no es factible separar la capa superior del

suelo.

(32)

personas, por lo tanto, debería estudiarse el tránsito en el área, permitiendo corredores libres de obstáculos.

Otro aspecto que debe tenerse en cuenta, son los tiempos máximos de permanencia de zanjas abiertas, deberán cumplirse los requerimientos de cada autoridad competente.

La zanja donde se alojará la tubería, tendrá la profundidad y amplitud adecuadas de acuerdo al diámetro del gasoducto, para asegurar la debida protección de la tubería y evitar daños durante el bajado.

Toda la excavación deberá ser realizada con maquinaria excepto en aquellos lugares donde esto no sea posible, por las dificultades propias de la obra. Estos serán definidos por la supervisión de IGASAMEX.

Considerando que la zanja será como máximo unos 60 centímetros más

ancha que el diámetro de la tubería, y lo suficientemente profunda para

que, una vez colocado el tubo, quede unos 60 centímetros de distancia

entre la parte superior de la tubería y la superficie, lo que supone

remover grandes cantidades de tierra con la ayuda de máquinas

retroexcavadoras o zanjadoras.

Profundidad de la Zanja

Se requerirá excavar y mantener la zanja a lo largo de la línea previamente demarcada en la que descansará el ducto, a una profundidad mínima de 80 cms., para permitir una cubierta mínima de 60 cm (24"). Será necesaria una profundidad extra profunda en determinados sitios para asegurar la correcta instalación del tubo y para asegurar un buen trabajo profesional, como es el caso del cruce de caminos existentes, vías férreas, zanjas, drenajes subterráneos y tuberías subterráneas ya existentes, cruces utilitarios, y terrenos normalmente sujetos a inundación o erosión, entre otros.

El fondo de la zanja deberá ser nivelado uniformemente a las profundidades apropiadas para prevenir curvaturas innecesarias del tubo y deberá estar libre de rocas sueltas y otros objetos que pudieran dañar el tubo. Las raíces de los árboles deberán ser cortadas a los lados y fondo de la zanja para prevenir daños en el recubrimiento del tubo. No deberá permitirse que el relleno sacado de la zanja caiga en donde se encuentren residuos o materiales extraños que pudieran mezclarse con el relleno y pudieran usarse para rellenar la zanja.

En terreno rocoso (en el cual se requiera el empleo de un taladro neumático) se tenderá sobre el fondo de la misma, una capa de por lo menos 20 cm. de espesor de material suelto, libre de rocas o componentes de aristas agudas o cortantes. Toda la tubería enterrada se instalará bajo el terreno y con un colchón o cubierta mínima no inferior a 60 cm en suelo normal y rocoso (NOM-007-SECRE-1999 Párrafo 7.6).

Alojamiento

Debido a que todo el proyecto se encuentra alojado en terrenos industriales del área urbana el ancho de Franja de Afectación (antes “derecho de vía”) será de 0.5 m.

(33)

xxxiii

Por definición, el Franja de afectación es una franja de terreno que

permite el acceso de la maquinaria y equipo, así como de los

materiales, y es la auténtica plataforma de trabajo durante el tiempo que

duren las obras y comiencen a llegar los materiales y la maquinaria

necesaria para la realización de las siguientes fases de la obra. El

ancho mínimo del derecho de vía para tuberías de transporte considera

la franja para mantenimiento, la zanja donde se aloje la tubería y la

franja del terreno donde se deposite el material producto de la

excavación.

Cruzamientos especiales

El gasoducto de polietileno en toda su trayectoria cruzará los servicios alojados previamente en las calles y cruzará la vía del ferrocarril por medio de la técnica de perforación direccional controlada.

En el cruzamiento con servicios, como agua, drenaje y fibra óptica, la excavación de hace a mano por seguridad.

Manejo y Transporte de tubo

El tubo de polietileno (en tramos de 12 metros aprox. cada uno) será transportado por el contratista desde la bodega de almacenamiento hasta el DDV del gasoducto, en trailers o camiones plataforma equipados con aditamentos de sujeción para tubería. Los camiones se alinearán a lo largo de la zanja para que una grúa móvil descargue los tubos en el sitio, uno detrás de otro, siguiendo la línea de la trinchera.

Alineado de la tubería

El tubo será alineado solamente sobre la Franja de afectación que haya sido despejada. El contratista alineará los tubos antes de la excavación de las zanjas, uno detrás de otro, siguiendo la línea de la trinchera y al lado de la zanja en la que irán colocados finalmente para su posterior soldadura, de manera que el gasoducto va tomando forma sobre la superficie del terreno.

Cuando se descargue tubo sobre el Derecho de Vía (franja de afectación), se colocará sobre apoyos adecuados de costales rellenos de arena o polines de madera.

Tendido e instalación

El interior de las juntas en el ducto deberán ser cuidadosamente examinadas para detectar la presencia de materiales extraños antes de la alineación para soldar. Tales materiales deberán ser removidos por medio de limpieza mecánica. Posteriormente, los extremos abiertos de las juntas del tubo deberán cubrirse para evitar la entrada de agua, patines de estiba, animales u otras obstrucciones que pudieran interferir con la limpieza final del ducto. Las cubiertas deberán sujetarse firmemente al tubo y no deberán removerse hasta que el tubo vaya a ser soldado. Se instalará cinta magnética de precaución arriba de toda la tubería como advertencia de la presencia de la tubería de gas durante excavaciones futuras a una profundidad de 45 cms. Su característica magnética cumple también la función de localización.

(34)

Soldadura

En lugar de soldadura, los tramos de tubería de 40 pies de longitud se unen por medio de termofusión. La Tubería Plástica no puede ser unida por medio de juntas roscadas o tipo inglete. Los accesorios deberán ser de espesor de pared similar al de la tubería a la que irá unida, y preferentemente del mismo material, para facilitar el procedimiento de fusión.

Inspección de la soldadura

IGASAMEX ejercerá un control continuo del trabajo de soldadura e inspeccionará visualmente la calidad de todas las soldaduras. En la tubería de polietileno, los diferentes tramos se unen por medio de calor (termofusión). Por ser tubería de polietileno de alta densidad, para la calificación del soldador se requiere la realización de pruebas destructivas (pruebas de doblez), pero no de pruebas no destructivas, como radiografiado.

Preparación del fondo de la zanja

A continuación se prepara el fondo de la zanja para tener un apoyo continuo de la tubería y tratar de evitar daños en la misma. A veces el trazado del gasoducto discurre por terrenos pedregosos que pueden dañar la tubería durante su colocación, por lo que es necesario preparar previamente el fondo de la zanja, mediante la colocación de un colchón de arena o de tierra aportada de otras zonas, para que no se dañe la tubería.

Descenso de la tubería

Después de que el ducto se haya soldado el tubo se descenderá o se colocará en su lugar con suficiente holgura para evitar compresiones en la línea en caso de que hubiera asentamientos.

Relleno

El relleno de la zanja se hará de acuerdo al bajado de la tubería, y deberá hacerse en cuanto sea práctico después del descenso del ducto a fin de anclar la tubería al piso y no exponer el recubrimiento a temperaturas excesivas o inclemencias del tiempo.

Como medida de seguridad, se colocará una cinta metálica sobre la tubería de polietileno para que pueda ser localizada a futuro con un detector de metales.

Dicha cinta tiene la siguiente leyenda “PRECAUCION GAS”, para que sirva de advertencia en caso de que personas ajenas pretendan excavar sobre el mismo.

El relleno deberá estar libre de desechos tales como rocas grandes, árboles y vegetación, varillas de soldadura, metal de desecho, latas, rieles o cualquier otro objeto que pudiera causar que el recubrimiento del tubo se dañe o que origine una compactación inadecuada.
