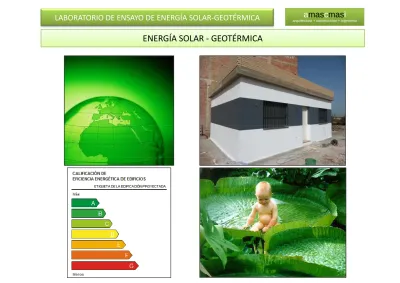

ENERGÍA SOLAR GEOTÉRMICA

‐ EEC es aquél cuyo consumo de energía es cercano a cero en un año típico.

‐ Según el instituto alemán Fraunhofer, “E.E.C.” es aquél que consume la misma

energía que genera, presentando un consumo menor a 15 kWh/m2 _{año en}

calefacción, refrigeración y ACS.

‐ El nuevo Código Técnico de la Edificación (CTE), vigente desde el año 2007, da la calificación energética clase A los edificios que consuman menos de 50

kWh/m_/ 2_año.

VENTAJAS E.E.C.

‐ El coste de un edificio, bien sea público o privado, es el precio inicial de compra más los gastos periódicos derivados dentro de los cuales el más cuantioso es la más los gastos periódicos derivados, dentro de los cuales el más cuantioso es la factura energética (calefacción, climatización, gas, agua caliente sanitaria…). ‐ Los “Edificios Energía Cero” suponen innovadores sistemas de construcción y

l ó l d ó d á d l

climatización, que permiten al propietario o usuario una reducción de más del 85% la factura energética. El coste energético es inferior al 15% del coste del edificio promedio estudiado según el IDAE.

‐ Se consigue una media de ahorro de 69 €/mes para una vivienda media de 90

m2_{, reduciéndose en la misma proporción la contaminación medioambiental,}

5420 kg CO₂/año (90 m2_). NOTAS:  ‐ IDAE (Instituto para la Diversificación y Ahorro de Energía, dependiente del Ministerio de Industria, Turismo y Comercio). ‐ Según datos del IDAE, una vivienda en España tiene una media de consumo de 109 kWh/m2 año. ‐ Para una vivienda de 90 m2, son 9810 kWh/año. El ahorro es de 8338 kWh/año ‐ Considerando un coste medio de la energía consumida de 0,10 €/kWh, supone un ahorro de 833 €, unos 69 €/mes. ‐ En la vida útil del edificio (50 años) un ahorro de 41650€. ‐ Actualmente el precio de la energía eléctrica está en claro aumento, con lo que este ahorro crecería.

‐ CALEFACCIÓN 41 % ‐ AGUA CALIENTE SANITARIA 26% ‐ AIRE ACONDICIONADO 1 % ‐ ELECTRODOMÉSTICOS 12 %

‐ COCINA 11 %

Ó

‐ ILUMINACIÓN 9 %

MEDIAS DE CONSUMO kWh/m

2

_año

‐ VIVIENDAS 109

FUENTE: GUÍA PRÁCTICA DE LA ENERGÍA (I.D.A.E.)

‐ OFICINAS 150

2.1. PRINCIPIO DE FUNCIONAMIENTO

2.2. SECCIONES CONSTRUCTIVAS

2.3. PROCESO DE CONSTRUCCIÓN

2.4. ESQUEMAS

2 5 CONTROL Y SEGUIMIENTO

2.5. CONTROL Y SEGUIMIENTO

‐ CAPTACIÓN DE ENERGÍA SOLAR:

La cubierta actúa como absorbedor solar con tubos de PP.

‐ ACUMULACIÓN DE ENERGÍA EN EL SUBSUELO:

El dispositivo de control actúa distribuyendo mediante agua la energía a cuatro circuitos distintos en el subsuelo que se encuentran a distintas temperaturas circuitos distintos en el subsuelo, que se encuentran a distintas temperaturas por zonas.

2.1. PRINCIPIO DE FUNCIONAMIENTO

‐ DISTRIBUCIÓN DE LA ENERGÍA A LA BARRERA TÉRMICA:

Se propone una barrera térmica que actúe de “burbuja” o “frontera térmica”. Es un aislamiento activo, para disminuir lo que hay que calefactar/refrigerar.

La barrera térmica a baja temperatura incide en el aislamiento térmico de la envolvente edificatoria, frente a la estrategia tradicional de una envolvente permeable a la climatología exterior, compensada con un sistema de calefacción y refrigeración que opera una vez que el frío o el calor han penetrado en la vivienda

vivienda.

Frente a las estrategias casi exclusivas de mejora en el rendimiento de las instalaciones térmicas convencionales y el uso de energías generadas por

d bl d l ó l bl d d l

medios renovables, proponemos dar solución al problema desde un nivel previo. La energía más limpia es que no se consume. Debemos aislar en primer término, para ni siquiera tener que consumir energías limpias.

Ef t b d B d b té i Efecto bodega Bodega con barrera térmica Calentamiento del suelo  b j difi i t id Calentamiento del suelo  I l d l l A l ió l b l

‐ ACONDICIONAMIENTO MEDIANTE VENTILACIÓN:

Se utiliza una ventilación mecánica doble, con extracción e impulsión.

El aire de entrada a la vivienda es tratado térmicamente haciéndolo pasar por el

b l d d d l f í d b á

subsuelo. Dependiendo de si queremos calor o frío, se distribuirá automáticamente a un circuito u otro. Además, se colocan tubos de acero concéntricos, que hace que se usen como intercambiadores térmicos

recuperando la energía residual con el aire interior que expulsamos en lasp g q p

renovaciones con una eficacia superior al 90%.

Esta ventilación mecánica va a ser la que mediante su regulación nos permite Esta ventilación mecánica va a ser la que, mediante su regulación, nos permite acondicionar y poder regular cada estancia de la casa a nuestra comodidad.

‐ CUMPLIMIENTO DE:

‐CODIGO TÉCNICO DE LA EDIFICACIÓN (C.T.E.)

SUBSUELO = ACUMULACIÓN

Formados por tubos de polietileno o polipropileno, los distintos circuitos distribuyen el agua a las diferentes zonas de acumulación según la temperatura y las necesidades energéticas.

2.2. SECCIONES CONSTRUCTIVAS

FACHADA = BARRERA TÉRMICA

Construimos un aislamiento activo. El hormigón envuelve los circuitos de polipropileno, por los que circulará el agua. El hormigón lleva poliestireno al exterior y trasdosado interior, que conforman la barrera

é b

2.2. SECCIONES CONSTRUCTIVAS

FACHADA = BARRERA TÉRMICA

Barrera térmica: INVIERNO

CUBIERTA = CAPTACIÓN SOLAR

Encima de la barrera térmica horizontal sobre el forjado, cerrando la envolvente térmica del edificio, se colocan tuberías de absorción que hacen que la cubierta funcione como un gran colector térmico.

Ó

2.3. PROCESO DE CONSTRUCCIÓN

RECOGIDA DE DATOS

Toma de datos para demostración y optimización del sistema.

‐ Sondas térmicas ‐ en subsuelo

‐ en envolventes

‐ en circuitos hidráulicos ‐ en barrera térmica

en salas ‐ en salas ‐ Control gasto energético diferenciado

‐

SISTEMA DE CONTROL TOTALMENTE DOMOTIZADO

Control y recogida de datos a través de internet. Publicación de los datos en la página web.

‐

ESTUDIO Y SEGUIMIENTO

Ó

3.1. AHORRO ECONÓMICO

3 2 AHORRO DE COSTES MEDIOAMBIENTALES

3.3. INDEPENDENCIA DE CRISIS ENERGÉTICAS

3.2. AHORRO DE COSTES MEDIOAMBIENTALES

3.3. INDEPENDENCIA DE CRISIS ENERGÉTICAS

3.4. CLIMATIZACIÓN INTEGRAL: INVIERNO Y VERANO

3.5. COMPATIBILIDAD CON OTRAS ENERGÍAS

‐ Aumentamos el COP (coefficient of performance) o coeficiente de rendimiento hasta 9.

El COP es la relación entre la potencia térmica y su consumo eléctrico Eso quiere decir que por El COP es la relación entre la potencia térmica y su consumo eléctrico. Eso quiere decir que por cada kilowatio de electricidad que consumimos, obtenemos 9 de calor.

‐ Conseguimos ahorrar más del 85 % de la factura energética.

‐ Recibimos subvenciones consiguiendo que la instalación salga por el mismo precio ‐ IDAE y Comunidades Autónomas: eficiencia energética

‐ Comunidades Autónomas: geotermia, energías renovablesg , g

Geotermia solar Geotermia solar + subvencion STEMA 5 10 Gas Gas + aire acondicionado TIPO  DE  SI S 0 COSTES COSTE INSTALACIÓN (€) COSTE ENERGÍA TOTAL Rendimiento ‐ COP

3.2. AHORRO DE COSTES MEDIOAMBIENTALES

‐ Al no existir combustión, esta tecnología permite que las emisiones de CO₂ sean nulas si

la energía de red eléctrica proviene de energías verdes En caso contrario la reducción la energía de red eléctrica proviene de energías verdes. En caso contrario, la reducción

sería superior al 90% de las emisiones del CO₂.

‐ Es por tanto una aportación muy significativa en la lucha frente al cambio climático,

d d l l b d b bl fó l d l l

reduciendo el actual consumo abusivo de combustibles fósiles de las actuales instalaciones de calefacción y aire acondicionado.

‐ Son viviendas a prueba de crisis y escaladas de precios de los derivados del petróleo.

‐El efecto del incremento del precio de la electricidad se reduce con la reducción de gasto energético.

Ó

3.4. CLIMATIZACIÓN INTEGRAL: INVIERNO Y VERANO

‐ Se consigue climatización integral las 24 horas del día todo el año, es decir, calor en épocas frías y frío (climatización) en verano incrementándose las exigencias mínimas de las normativas de vivienda frío (climatización) en verano, incrementándose las exigencias mínimas de las normativas de vivienda y por tanto el nivel de vida.

‐ El sistema geotérmico solar puede ser perfectamente complementado con cualquier otro tipo de energía renovable: sistemas fotovoltaicos bombas de calor colectores solares absorbedores energía renovable: sistemas fotovoltaicos, bombas de calor, colectores solares, absorbedores solares, energía eólica… para mejorar aún más el balance energético.

Ó

Ó

3.6. INTEGRACIÓN ARQUITECTÓNICA

‐ EN EL EXTERIOR:

‐La cubierta deja de ser el sumidero de trastos tecnológicos. Se puede reducir el número de paneles solares, tanto térmicos como fotovoltaicos. No hay que llevar salida de gases de calderas ni shunts. La ventilación es mecánica y

l d

centralizada.

‐ Eliminamos las unidades exteriores de aire acondicionado en cubierta y balcones.

‐ Ausencia de salidas de productos de combustión y entradas de aire enp y

cubiertas y fachadas. ‐ EN EL INTERIOR:

‐ Viviendas sin gas, evitando peligro de fugas, incendio o explosiones.

‐ Viviendas sin radiadores, aumentando la superficie real útil, dando mayor facilidad a la hora de amueblar, y evitando peligro para los niños.

‐ Flexibilidad resultante de liberar los tabiques, techos y suelos de las instalaciones hidráulicas o de fluidos, permitiendo al usuario abordar reformas de tabiquería de distribución interior.

‐ Es una energía limpia, renovable e inagotable, obtenida de la radiación solar. ‐ Obtenemos energía en verano y en invierno. En verano tenemos un importante excedente.

4.2. ENERGÍA GEOTÉRMICA

‐ Es una energía limpia renovable e inagotable obtenida de la energía de la ‐ Es una energía limpia, renovable e inagotable, obtenida de la energía de la corteza terrestre superficial.

‐ La temperatura de la corteza terrestre a pocos metros de profundidad se mantiene prácticamente constante a lo largo de todo el año.

4 3 ENERGÍA SOLAR‐GEOTÉRMICA

4.3. ENERGÍA SOLAR‐GEOTÉRMICA

‐ Nuestra tecnología aprovecha la energía solar y acumula en el subsuelo el exceso de energía. Es una energía limpia, renovable e inagotable, obtenida del la energía del sol y de la corteza terrestre superficial.

Í

4.4. ECONOMÍA

‐ El ahorro de energía, y por tanto, ahorro económico, hace que tengamos una rápida amortización del incremento de coste inicial

rápida amortización del incremento de coste inicial.

‐ Incluyendo distintas ayudas que proporcionan los organismos nacional y autonómicos, este incremento inicial es imperceptible, con lo que se consigue

h d d l

ahorrar desde el primer momento.

45000 50000 30000 35000 40000 20000 25000 30000 GAS (PRE‐CTE) GAS (CTE) 5000 10000 15000 GAS + AIRE ACONDICIONADO BOMBA GEOTÉRMICA SOLAR GEOTERMICA 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 ST + SUBVENCIÓN I.D.A.E.

‐ I.D.A.E. a través de CC.AA.: 35 €/m2

‐ CC.AA. para instalaciones de energías renovables: x %

‐ Ejemplo: Navarra,

‐ 60% hasta 3000€ en instalación geotérmica

h l ó é l

‐ 60% hasta 3000€ en instalación térmica solar 45000 50000 30000 35000 40000 15000 20000 25000 GAS (CTE) 0 5000 10000 GAS + AIRE ACONDICIONADO SOLAR GEOTERMICA ST + SUBVENCIÓN I.D.A.E. ST + I D A E + CFN 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 ST + I.D.A.E. + CFN

‐ VIVIENDA NUEVA

‐ REHABILITACIÓN DE VIVIENDA ANTIGUA

‐ COLEGIOS, GUARDERÍAS,

‐ OFICINAS

BODEGAS CHAMPIÑONERAS ‐ BODEGAS, CHAMPIÑONERAS

a

mas

c

mas

i

a

mas

c

mas

i

arquitectura + construccion + ingenieria

MÁS INFORMACIÓN:

www.amascmasi.es info@amascmasi.es  Tfno./fax.: 941 589 389 Móvil: 607 920 062 C/ Rio Isla 11, 4º C 26008 Logroño Presentación del laboratorio ante D. Pedro Sanz,  d d l d d ó d Presidente de la Comunidad Autónoma de La Rioja.
