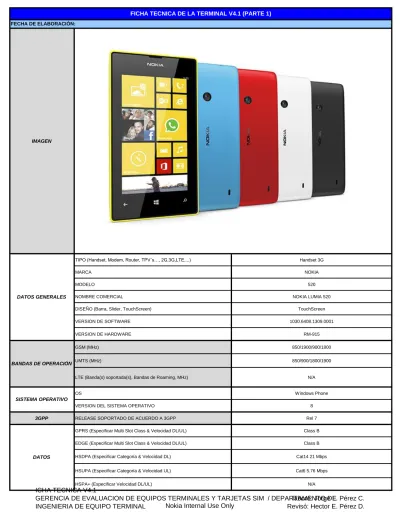

FICHA TECNICA DE LA TERMINAL V4.1 (PARTE 1) Nokia Internal Use Only

Nokia Internal Use Only

IMAGEN

TIPO (Handset, Modem, Router, TPV´s…, 2G,3G,LTE,...) Handset 3G

MARCA NOKIA

MODELO 520

NOMBRE COMERCIAL NOKIA LUMIA 520

DISEÑO (Barra, Slider, TouchScreen) TouchScreen

VERSION DE SOFTWARE 1030.6408.1309.0001

VERSION DE HARDWARE RM-915

GSM (MHz) 850/1900/900/1800

UMTS (MHz) 850/900/1800/1900

LTE (Banda(s) soportada(s), Bandas de Roaming, MHz) N/A

OS Windows Phone

VERSION DEL SISTEMA OPERATIVO 8

3GPP RELEASE SOPORTADO DE ACUERDO A 3GPP Rel 7

GPRS (Especificar Multi Slot Class & Velocidad DL/UL) Class B EDGE (Especificar Multi Slot Class & Velocidad DL/UL) Class B

HSDPA (Especificar Categoría & Velocidad DL) Cat14 21 Mbps

HSUPA (Especificar Categoría & Velocidad UL) Cat6 5.76 Mbps

HSPA+ (Especificar Velocidad DL/UL) N/A

DATOS

FICHA TECNICA DE LA TERMINAL V4.1 (PARTE 1)

BANDAS DE OPERACIÓN

FECHA DE ELABORACIÓN:

SISTEMA OPERATIVO DATOS GENERALES

ICHA TECNICA V4.1

Nokia Internal Use Only

Especificar Categoria & Velocidad DL/UL N/A

SUPPORT MIMO (2x2, 4x4, 2x4 en UL & DL) N/A

BANDWIDTH SUPPORTED (5MHz, 10MHz, 15MHz, 20MHz) N/A

SUPPORT CIRCUIT SWITCH CALL FALLBACK (CSCFB) N/A

SUPPORT DUPLEX MODE (FDD/TDD) N/A

APN's Simultaneos N/A

SUPPORT CIPHERING (SNOW / AES-123) N/A

SUPPORT IRAT (To UTRAN, GERAN with PS HANDOVER) N/A

MODULACION MODULACION SOPORTADA PARA UL/DL (64QAM, 16QAM, QPSK,...) 16 QAM

RAM CAPACIDAD DE RAM 512 MB

MARCA Qualcomm MODELO Snapdragon S4 MSM8227 VELOCIDAD 1.0 GHz MARCA Qualcomm MODELO Snapdragon S4 MSM8227 VELOCIDAD 1.0 GHz MARCA Adreno MODELO 305 VELOCIDAD 1.0 GHz

FAST DORMANCY (Propietario, De Red / Habilitado, No Habilitado) FD de red Habilitado

SOPORTE DE AMR-NB SOPORTADO

SOPORTE DE AMR WB SOPORTADO

CPC Downlink (Soportado, Habilitado / Soportado , No Habilitado / No

Soportado) No Soportado

CPC Uplink (Soportado, Habilitado / Soportado, No Habilitado / No

Soportado) No Soportado

NFC N/A

BLUETHOOT (Version) 3

BLUETHOOT STEREO SOPORTADO

WI-FI (Versión 802.11 a/b/g/n) IEEE802.11 b/g/n

SOPORTE DE PROTOCOLOS EAP-SIM / EAP-AKA (Wi-Fi Offload) SOPORTADO

TV OUT N/A

HDMI N/A

MODEM (Vía USB Cable) N/A

HOTSPOT SOPORTADO

MENSAJES DE TEXTO (SMS) SOPORTADO

MENSAJES MULTIMEDIA (MMS) SOPORTADO

V4.0 SOPORTADO V6.0 SOPORTADO TAC 35592505 35632705 35632805

OMA Client (Ver) Soportado

GPU (Graphics Processing Unit) PROTOCOLO IP ADC CPU

( Circuito Integrado que maneja y controla la totalidad del dispositivo)

LTE

CONECTIVIDAD CHIPSET (Circuito Integrado que maneja la parte de Radio)

RADIO ACCESS NETWORK

Nokia Internal Use Only

modo nativo No Soportado

FUNCIONALIDAD DLNA (SI / NO) No Soportado

CAMARA (Tipo, HD, 3D,... Mega Pixeles,…Frontal, Trasera) 5 Megapixeles / Trasera

RESOLUCION DE CAMARA 2592 x 1936 pixels

FUNCIONALIDAD "PAUSE" (Durante captura de video y sin interrumpir el

video) No Soportado

FUNCIONALIDAD DE CAPTURA DE FOTO ( Durante captura de Video) No Soportado

FLASH EN CAMARA (SI / NO) NO

REPRODUCTOR DE VIDEO (SI / NO) SI

GRABADORA DE VIDEO (SI / NO, Especificar FPS) SI

GRABADORA DE RADIO FM (SI / NO, APLICACIÓN NATIVA) No Soportado

TIPO DE TEXTO PREDICTIVO SOPORTADO (ESPECIFICAR) Nativo WP

GRABADORA DE VOZ Mediante aplicaciones descargables de Marketplace

CAPACIDAD DE CONTACTOS EN DIRECTORIO (En Memoria del

Teléfono) Los que soporte el Cliente de Correo Electrónico

VISUALIZADOR DE ARCHIVOS TIPO OFFICE SOPORTADO

EDICION DE ARCHIVOS TIPO OFFICE SOPORTADO

DURACION EN LLAMADA CONTINUA 14.8 hrs

DURACION EN STAND BY 360 hrs

VIDEO LLAMADA Solo con aplicaciones como Skype o Tango Video Call

AGPS SOPORTADO

GPS SOPORTADO

PTT No Soportado

JAVA J2ME No Soportado

RADIO FM No Soportado

ALTAVOZ SOPORTADO

REPRODUCTOR MP3 SOPORTADO

FORMATOS SOPORTADOS (Imagen-Audio-Video)

AUDIO: 3G2, AAC, AAC LC, AMR-NB, AMR-WB, HE-AAC v1, HE-AAC v2, M4A, MP3, MP4, WMA 10 Pro, WMA 9; IMAGEN: BMP, EXIF, GIF87a, GIF89a, JPEG, PNG, TIFF, WBMP, WMF VIDEO: 3GPP formats (H.263),

ASF, H.264/AVC, M4V, MPEG-4, VC-1, WMV 9

TELEVISION No Soportado

TIPO DE SIM (NORMAL 2FF, MicroSIM 3FF) MicroSIM 3FF

CREAR / GUARDAR CONTACTOS EN SIM (Indicar la Capacidad) No Soportado

NUMEROS DE SERVICIOS (SDN) N/A

ONS N/A SPN SOPORTADO POP3 SOPORTADO IMAP4 SOPORTADO EXCHANGE Outlook iTELCEL SOPORTADO FACEBOOK SOPORTADO TWITTER SOPORTADO YOUTUBE SOPORTADO CORREO ELECTRONICO FUNCIONALIDADES APLICACIONES SUBSCRIBER IDENTITY MODULE

ICHA TECNICA V4.1

Nokia Internal Use Only

JUEGOS N/A

OTRA Toma inteligente, Conducción Nokia

TONOS Solo mediante aplicaciones descargables del Marketplace

JUEGOS Solo descargas desde el Marketplace

MUSICA Solo descargas desde el Marketplace

VIDEO N/A IMÁGENES SOPORTADO AUDIO SOPORTADO VIDEO SOPORTADO iTV N/A iRADIO N/A

IDEAS MUSIK (IDEAS MUSIC STORE) SOPORTADO

MSNGR SOPORTADO

PLUGGER SOPORTADO

WINDOWS LIVE SOPORTADO

SCAN TELCEL N/A

GPS TELCEL N/A

PUSH TO TALK N/A

NOKIA MESSAGING N/A

NOKIA MAPS SOPORTADO

WAP N/A

XHTML SOPORTADO

HTML 4.1 Y 5

RSS FEEDS N/A

WML N/A

CODIFICACION TIPO DE CODIFICACION PARA SMS (7, 8 Bits...) 7 y 8 Bits

FASE 1 SOPORTADO

FASE 2 SOPORTADO

TAMAÑO (Largo, Ancho,...) 119.9 x 64 x 9.9 mm

TAMAÑO DE LA PANTALLA PRINCIPAL Y RESOLUCION 480 x 800

PESO (Gramos) 124 g

TECLADO (Qwerty / TouchScreen Capacitivo, Resistivo/ Etc...) TouchScreen Capacitivo MEMORIA INTERNA (Capacidad Total / Capacidad Libre para el Usuario

Final) Total 8GB, Disponible para el usuario hasta 5GB

MEMORIA EXTERNA(Capacidad) Hasta 64 GB

PANTALLA SECUNDARIA (Telefonos Clamshell) N/A

BATERIA (MiliAmperes & Volts) BL-5J 3.7V 1650 mAh

CARACTERISTICAS ESPECIALES BROWSER SERVICIOS DE PRODUCTIVIDAD DESCARGA DE CONTENIDO STREAMING SERVICIOS IDEAS DIMENSIONES HARDWARE USSD SUPPORT APLICACIONES

El Nokia Lumia 520 es un smartphone con Windows Phone 8 del sistema operativo, carcasas intercambiables de espalda y un procesador de 1 GHz de doble núcleo. El dispositivo ofrece la mejor experiencia de navegación con IE10 gráficos acelerados por hardware y soporte HTML5. Otras características clave incluyen un gran 4,0 "pantalla ClearBlack y una cámara de 5 megapíxeles con un flash LED. Desarrollar aplicaciones para este dispositivo con XNA y C + + marcos y construir experiencias web utilizando Internet Explorer 10.

Nokia Internal Use Only

COMENTARIOS REVISIONES "N"

(Especificar las diferencias que existen con respecto a

la revisión anterior)

COLORES DISPONIBLES Negro, Blanco, Amarillo, Rojo

EXCLUSIVIDAD TELCEL (SI / NO, VIGENCIA-FECHA DE INICIO Y

TERMINO) No

ACCESORIOS INCLUIDOS PARA CLIENTE FINAL Una batería, un par de audífonos estereo, un cargador de pared, un cable de datos micro USB y guía de usuario.

GUÍA DE CONFIGURACION

TELCEL

INTERNET TELCEL / INTERNET AMIGO / TABLET / BB / CUPONERA

IDEAS (INDICAR EL TIPO) Internet telcel / Cuponera

PRECIO PREPAGO ESTIMADO 3499 MXN

APOYO EN PUBLICIDAD (INDICAR EL TIPO, ECONÓMICO /

COBRANDING) TBC

FECHA DE LANZAMIENTO may-13

TIEMPO ESTIMADO DE ENTREGA may-13

EQUIPO SUSTITUTO Nokia Lumia 505

1.- Windows Phone 8 2.- Pantalla de 4" Supersensitiva 3.- Cámara 5 Megapixeles 4.- People Hub 5.- Redes Sociales 6.- Integración X-box

SCRIPT COMERCIAL EN UNA FRASE

El nuevo Smartphone Nokia Lumia 520 con sistema operativo Windows Phone 8 te brinda una experiencia increíble, en su pantalla de 4" Supersensitiva disfruta de tus amigos, redes sociales y tus páginas de internet favoritas.

TEXTO COMERCIAL PAGINA WEB

El nuevo Smartphone Nokia Lumia 520 con sistema operativo Windows Phone 8 te brinda una experiencia increíble, en su pantalla de 4" disfruta de tus amigos, redes sociales y tus páginas de internet favoritas. Cuenta con un procesador de Doble Núcleo de 1.0GHz y una memoria interna de 8GB, la cual

puedes expandirla con tarjeta externa de memoria hasta 64GB y tienes 7GB de almacenamiento en Skydrive. Guarda todas tus fotos, archivos y videos en

tu teléfono y al sincronizarlos, puedes acceder a ellos en tu tablet y computadora. DIviertete con tus amigos sacando las mejores fotos y utilizando

las distintas lentes, crea los albumes más divertidos. El nuevo Nokia Lumia 520 te sorprenderá, pruébalo!

CLASIFICACION (Independiente, Juvenil, Ejecutivo) Juvenil

COMENTARIOS GENERAL

PRINCIPALES CARACTERISTICAS COMERCIALES (6.- Caracteristica Unica del Modelo / Proveedor) CARACTERISTICAS

COMERCIALES

FICHA TECNICA DE LA TERMINAL V4.1 (PARTE 2_FICHA MKT)

SIN COMENTARIOS

ICHA TECNICA V4.1

Nokia Internal Use Only

1.- Este documento debe ser llenado por el proveedor de forma detallada y con la informacion solicitada lo mas precisa posible sin dejar campos

vacíos.

2.- Las versiones de Software y Hardware deben ser las finales.

3.- La imagen de la terminal debe ser con la mayor calidad posible.

4.- El formato de este documento no debe ser alterado ni editado en ninguna de sus partes (No se deben alterar bordes de las Celdas, ni ancho de la

columna, solo es posible alterar la altura de las filas).

5.- La primera parte debe ser entregada en su totalidad al DIET antes de iniciar sus pruebas de Pre-Homologación en Laboratorio de RF. La Segunda

Parte de esta Ficha Técnica es obligatorio entregarla al FINAL DE LA HOMOLOGACION. El proveedor tiene hasta Dos Días como Máximo despues de

haber recibido su Carta de Homologación.

6.- En caso de que el proveedor solicite una Revision "N" para una nueva Homologación, el Proveedor debe actualizar el contenido de esta Ficha

Tecnica y entregarla nuevamente al DIET vía electrónica al inicio de su proceso.

7.- Queda prohibida la copia de este formato sin la autorización correspondiente de TELCEL.

8.- La información contenida en este documento es responsabilidad del proveedor.
