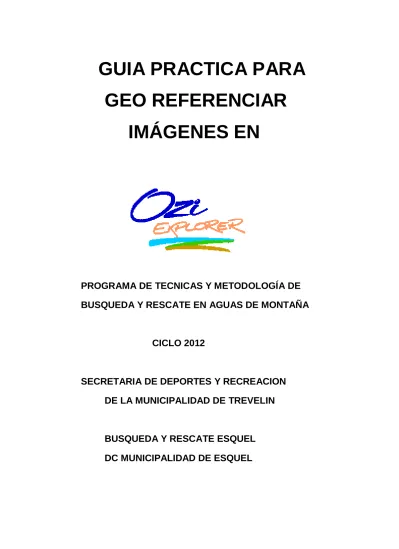

GUIA PRACTICA PARA
GEO REFERENCIAR
IMÁGENES EN
PROGRAMA DE TECNICAS Y METODOLOGÍA DE
BUSQUEDA Y RESCATE EN AGUAS DE MONTAÑA
CICLO 2012
SECRETARIA DE DEPORTES Y RECREACION
DE LA MUNICIPALIDAD DE TREVELIN
BUSQUEDA Y RESCATE ESQUEL
DC MUNICIPALIDAD DE ESQUEL
1 – INTRODUCCION
Esta guía los llevará paso por paso para lograr georreferenciar una imagen de Google Earth o una carta Topográfica de IGM (Instituto Geográfico Militar). No obstante no es la única forma de hacerlo; a través de los años hemos encontrado esta metodología que consideramos rápida y sencilla para realizar este proceso que nos permitirá trabajar con imágenes bien nítidas, sin necesidad de contar con acceso a Internet.
El Software Ozi Explorer posee gran cantidad de funciones muy similares al Google, como medir distancias, marcar waypoints, crear rutas, agregar descripciones y archivos de imágenes o texto a un Punto GPS que marcamos, etc.
El contar con esta herramienta es un factor determinante en la planificación, ejecución y evaluación de un Operativo de Búsqueda y Rescate, nos permitirá:
- Trazar vías de acceso y evacuación - Establecer zonas seguras y de riesgo
- Establecer la o las zonas de búsqueda, estableciendo prioridades.
- Monitorear la ubicación y avance de los diversos equipos de terreno que se encuentran afectados al operativo.
- Derivar recursos necesarios con suficiente precisión como para optimizar el operativo. - Optimizar los recursos necesarios.
- Etc.
En fin la posibilidad de contar con recursos digitalizados nos agiliza los tiempos e incrementa en cierto modo el porcentaje de posibilidades de salvar vidas.
2 – GEORREFERENCIAR IMÁGENES DE GOOGLE EARTH. PASO Nº 1
Elegir el sector o la imagen en Google Earth que deseamos georreferenciar, teniendo en cuenta que podemos seleccionar una imagen general y luego ampliar los sectores donde deseamos tener mayores detalles.
PASO Nº 2
Ir a ¨Archivo¨ y elegir ¨Guardar¨ y luego ¨Guardar imagen …¨ la imagen seleccionada en alguna carpeta que tenemos o creamos específicamente para archivar imágenes de este tipo.
Siempre conviene crear una carpeta específica para guardar este tipo de archivos así es más sencillo ubicarlos después, como por ejemplo: ¨IMÁGENES PARA GEORREFERENCIAR¨ o algo parecido, o como deseen, y guardar la imagen con el nombre del sector al que corresponde.
PASO Nº 3
Volver la Google Earth y elegir por lo menos cuatro puntos en la imagen que sean fáciles de reconocer y marcar.
PASO Nº 4
Marcar cada punto elegido con un ícono, ponerle el Nº de WPT que deseamos y anotamos las coordenadas geográficas que figuran en el cuadro de Propiedades del nuevo punto. Este proceso debemos repetirlo cuatro veces, marcando el WPT 1, WPT 2, WPT 3 Y WPT 4, cuidando siempre de no correr el zoom de la imagen, ya que deber ser exactamente igual a la guardada anteriormente.
PASO Nº 5
Repetir el PASO Nº 2 y guardar la imagen en la misma carpeta que la anterior y con el mismo nombre, solo que le agregamos, por ejemplo ¨… con WPT¨ a fin de tener una imagen rápida que nos ayude a identificar o recordar los puntos que elegimos para georreferenciar.
PASO Nº 6
Abrir el programa ¨OZI EXPLORER¨, ir al ícono de ¨Archivo¨, y elegir el ícono que dice: ¨Cargar y calibrar nueva imagen de mapa¨.
PASO Nº 7
Ir a la Carpeta donde tenemos archivadas las imágenes para calibrar y elegimos la que está SIN los puntos GPS que habíamos marcado.
Al abrir aparecerá la imagen para calibrar, con un cuadro de herramientas necesarias para proceder a la calibración de la misma, fijarse que en el ícono que dice ¨Datum del mapa¨ figure la siguiente inscripción: WGS 84
PUNTO Nº 8
Abrir con el visualizador de imágenes que tenemos en nuestra PC la imagen que tenemos guardada en la Carpeta con los puntos GPS marcados, la que guardamos con el mismo nombre, pero que le agregamos la inscripción: … con wpt. A modo de tenerla como referencia para ubicar o reconocer los puntos en la imagen que tenemos abierta en el OZI EXPLORER.
PUNTO Nº 9
Volver al Ozi Explorer y elegir en la barra de herramientas lateral, el ícono que dice ¨Punto 1¨, llevar el cursor del mouse hasta el punto que marcamos como ¨WPT 1¨ y cuando estamos seguros, previo control con la imagen que tenemos en el visualizador, lo marcamos. Luego agregamos la coordenadas correspondientes en donde dice ¨Grados y Minutos¨
Repetir este pasó hasta completar los cuatro puntos que elegimos para georreferenciar la imagen.
PASO Nº 10
Ir al ícono que dice guardar, ubicado a la derecha y abajo en la barra de herramientas lateral, inmediatamente se abrirá una nueva ventana con la inscripción ¨Guardar Archivo de Mapas¨ y guardar el mapa georreferenciado con el nombre correspondiente y agregarle la palabra calibrado, el mismo se guardará con la extensión: ¨.map¨.
Inmediatamente podrán observar en la parte superior izquierda las coordenadas geográficas en la medida que movemos el cursos sobre la imagen ya calibrada.
3 COMO GEORREFERENCIAR UNA CARTA DE IGM (INSTITUTO GEOGRAFICO MILITAR)
Las cartas de IGM tienen una ventaja muy importante al momento de tener que georreferenciar una de ellas, todas poseen en cada ángulo las coordenadas geográficas que delimitan la misma, así que es más sencillo que la imagen de Google Earth.
PASO Nº 1
Elegir la carta que deseamos georreferenciar, y ubicar las coordenadas en cada extremo de la misma.
PASO Nº 2
Abrir el Programa OZI EXPLORER, y realizar el mismo proceso que llevamos a cabo cuando abrimos la imagen de Google Earth:
a) Elegir el ícono de: ¨Archivo¨
a. Elegir el ícono de: ¨Cargar y Calibrar una nueva imagen de mapa¨
i. Abrir la carta deseada.
Inmediatamente aparecerá en la pantalla la carta topográfica y a su derecha la barra de herramientas del OZI EXPLORER, para calibrar la misma.
Cuidar que debajo del ícono que dice: ¨Datum del Mapa¨ figure la inscripción: ¨WGS 84¨
PASO Nº 3
Clickear sobre el ícono que dice ¨Punto 1¨ y llevar el puntero del mouse hasta la primer coordenada que tengamos a la vista.
PASO Nº 4
Cargar las Coordenadas correspondientes en los espacios que están debajo del ícono que dice: ¨Grados y minutos¨, ubicado en la barra de herramientas de calibración a la derecha de la pantalla.
Repetir este paso cuatro veces, eligiendo los tres restantes puntos de calibración, aprovechando los datos que la carta brinda para delimitar su campo.
PASO Nº 5
Ir al ícono que dice guardar, ubicado a la derecha y abajo en la barra de herramientas lateral, inmediatamente se abrirá una nueva ventana con la inscripción ¨Guardar
Archivo de Mapas¨ y guardar el mapa georreferenciado con el nombre correspondiente y agregarle la palabra calibrado, el mismo se guardará con la extensión: ¨.map¨.
Guardarla siempre en la carpeta que tengamos seleccionada para este tipo de archivos, colocándole el nombre que corresponde la Carta, por ejemplo: VILLA FUTALAUFQUEN¨ y le agregamos GEORREFERENCIADA, así no nos confundimos luego.
LINK PARA DESCARGAR EL PROGRAMA OZI EXPLORER.
