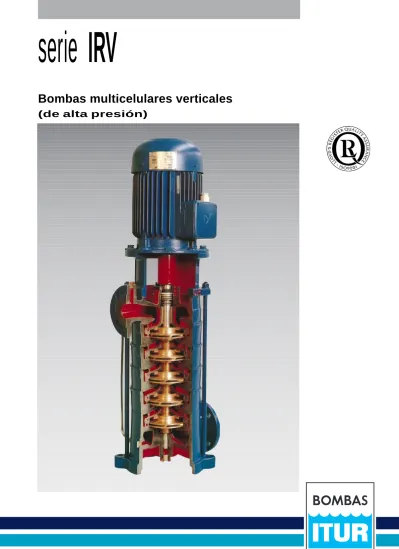

serie IRV
Bombas multicelulares verticales
(de alta presión)
DESCRIPCION
Electrobombas centrífugas multicelulares de alta presión, en construcción vertical. Provistas de cierre mecánico y acopladas directamente a motores eléctricos normalizados I.E.C. en forma V-1. La serie IRV se caracteriza por:
- Elevado rendimiento hidráulico.
- Diseño robusto.
- Mínimo espacio para instalar.
- Posibilidad de orientar la posición relativa de las bridas en ángulos de 90o, en bombas con dos o más etapas.
- Motores eléctricos normalizados I.E.C.
- Mínimo y fácil mantenimiento.
APLICACIONES
La Serie IRV de Bombas ITUR ha sido estudiada para el bombeo de agua limpia, dulce o salada según el material de la bomba, por lo que resulta muy apropiada en:
mAbastecimientos
mEquipos de agua a presión mEquipos hidróforos para buques mEquipos contra incendios
mServicios generales en la industria mMáquinas de lavado a presión mServicios navales, ...
AMPLITUD DE LA SERIE
La Serie IRV comprende un total de 113 tipos diferentes de bombas a 50 Hz, de los cuales 38 son a 2900 rpm, y 75 tipos a 1450 rpm, obtenidos con 6 tamaños/series de bomba, y cada tamaño con dos o tres diseños de impulsor. Bajo demanda, pueden suministrarse a 60 Hz.
TAMAÑO Tipos de Impulsor
DE BOMBA a 2900 rpm a 1450 rpm
IRV serie-3 A - G -
IRV serie-4 B - E - H B - H
IRV serie-5 B - E B - E
IRV serie-6 B - E B
IRV serie-8 A - B - E A - B - E
IRV serie-12 - A - B - E
Límites de servicio
- Caudal máximo ... 220 m3/h - Altura diferencial máxima ... 190 m.c.a.
- Presión máx. en aspiración ... 5 bar - Velocidad máxima ... 3.600 rpm
DENOMINACION DE LA BOMBA
5-B-3/15
Tamaño de bomba (3 - 4 - 5 - 6 - 8 ó 12) Diseño del impulsor (ver curvas) Número de etapas Potencia del motor en HP
TIPO DE Motor Bridas Cotas de la bomba Peso
BOMBA kW HP DNs DNd e f g h jØ k~ m tØ uØ wØ Kg
4-H-6/1,5 1,1 1,5 445 192 200 265 116
4-B-6/2 1,5 2,0 445 192 200 265 120
4-H-7/1,5 1,1 1,5 510 192 200 265 129
4-B-7/3 2,2 3,0 510 172 250 295 135
4-H-8/2 1,5 2,0 575 192 200 265 146
4-B-8/3 2,2 3,0 575 172 250 295 148
4-H-9/2 1,5 2,0 640 192 200 265 159
4-B-9/3 2,2 3,0 640 172 250 295 161
4-B-10/4 3,0 4,0 50 40 95 33 705 172 250 295 160 298 270 15 179
4-H-11/3 2,2 3,0 770 172 250 295 187
4-B-11/4 3,0 4,0 770 172 250 295 192
4-H-12/3 2,2 3,0 835 172 250 295 200
4-B-12/4 3,0 4,0 835 172 250 295 205
4-H-13/3 2,2 3,0 900 172 250 295 213
4-B-13/5,5 4,0 5,5 900 172 250 315 230
4-H-14/3 2,2 3,0 965 172 250 295 226
4-B-14/5,5 4,0 5,5 965 172 250 315 243
5-B-5/3 2,2 3,0 424 238 250 295 170
5-E-6/3 2,2 3,0 496 238 250 295 192
5-B-6/4 3,0 4,0 496 238 250 295 197
5-E-7/3 2,2 3,0 568 238 250 295 214
5-B-7/4 3,0 4,0 568 238 250 295 219
5-E-8/4 3,0 4,0 640 238 250 295 241
5-B-8/5,5 4,0 5,5 640 238 250 315 253
5-E-9/4 3,0 4,0 712 238 250 295 263
5-B-9/5,5 4,0 5,5 65 50 95 35 712 238 250 315 190 345 304 15 275
5-B-10/5,5 4,0 5,5 784 238 250 315 297
5-E-11/5,5 4,0 5,5 856 238 250 315 319
5-B-11/7,5 5,5 7,5 856 258 300 385 331
5-E-12/5,5 4,0 5,5 928 238 250 315 341
5-B-12/7,5 5,5 7,5 928 258 300 385 353
5-E-13/5,5 4,0 5,5 1.000 238 250 315 363
5-B-13/7,5 5,5 7,5 1.000 258 300 385 375
5-B-14/7,5 5,5 7,5 1.072 258 300 385 397
6-B-4/5,5 4,0 5,5 443 271 250 315 215
6-B-5/7,5 5,5 7,5 535 271 300 385 253
6-B-6/7,5 5,5 7,5 627 271 300 385 279
6-B-7/10 7,5 10,0 719 271 300 385 314
6-B-8/10 7,5 10,0 811 271 300 385 340
6-B-9/15 11,0 15,0 80 65 127 45 903 271 350 479 200 415 365 23 397
6-B-10/15 11,0 15,0 995 271 350 479 423
6-B-11/15 11,0 15,0 1.087 271 350 479 449
6-B-12/15 11,0 15,0 1.179 271 350 479 475
6-B-13/20 15,0 20,0 1.271 271 350 524 511
6-B-14/20 15,0 20,0 1.363 271 350 524 537
8-B-3/10 7,5 10,0 380 404 300 385 302
8-A-3/15 11,0 15,0 380 438 350 479 333
8-B-4/15 11,0 15,0 474 438 350 479 363
8-A-4/20 15,0 20,0 474 438 350 524 373
8-E-5/15 11,0 15,0 568 438 350 479 393
8-A-5/20 15,0 20,0 568 438 350 524 403
8-B-6/20 15,0 20,0 662 438 350 524 433
8-A-6/25 18,5 25,0 662 438 350 576 438
8-E-7/20 15,0 20,0 756 438 350 524 463
8-B-7/25 18,5 25,0 100 80 143 55 756 438 350 576 225 465 415 25 468
8-A-7/30 22,0 30,0 756 438 350 576 518
8-E-8/25 18,5 25,0 850 438 350 576 498
8-B-8/30 22,0 30,0 850 438 350 576 548
8-A-8/40 30,0 40,0 850 438 400 611 613
8-E-9/25 18,5 25,0 944 438 350 576 528
8-B-9/30 22,0 30,0 944 438 350 576 578
8-A-9/40 30,0 40,0 944 438 400 611 643
8-E-10/30 22,0 30,0 1.038 438 350 576 608
8-A-10/40 30,0 40,0 1.038 438 400 611 673
12-E-2/30 22,0 30,0 420 443 350 576 565
12-A-2/40 30,0 40,0 420 443 400 611 630
12-B-3/50 37,0 50,0 560 468 450 690 680
12-A-3/60 44,0 60,0 560 468 450 690 735
12-E-4/60 44,0 60,0 700 468 450 690 785
12-B-4/75 55,0 75,0 150 125 190 55 700 468 550 755 285 636 580 25 950
12-A-4/100 75,0 100,0 700 468 550 853 1.115
12-E-5/75 55,0 75,0 840 468 550 755 1.000
12-A-5/100 75,0 100,0 840 468 550 853 1.165
12-B-6/100 75,0 100,0 980 468 550 853 1.215
12-A-6/125 90,0 125,0 980 468 550 904 1.265
DIMENSIONES DE LAS BOMBAS A 1450 RPM
BRIDAS DN aØ bØ cØ n
32 100 140 40 110 150 50 125 165 65 145 185 18 80 160 200 100 180 220 125 210 250 150 240 285 22
4
8
OBSERVACIONES
* Todas las dimensiones están indicadas en mm.
* k~ es aproximada, pues depende del motor.
POSICIONES DE LAS BRIDAS Las bombas se suminis- tran en su posición es- tándar - Pos. 1 (std) con las bridas opuestas. No obstante, todas las bom- bas con 2 ó más etapas permiten modificar fácil- mente la posición relati- va de las bridas de aspi- ración e impulsión en án- gulos de 90o, obtenien- do las posiciones Pos. 2 - Pos. 3 ó Pos. 4, como se indica en las figuras.
Pos. 1
(std)
Pos. 2
Pos. 3
Pos. 4
106 Cuerpo de aspiración 107 Cuerpo de impulsión 108 Células
171 Difusores 210 Eje de bomba 230 Impulsores
CONSTRUCCION
Cuerpo de aspiración
Fundido de una pieza, comprende la base de apoyo de la bomba, y aloja en su interior el cojinete inferior.
Cuerpo de impulsión
Fundido de una pieza y situado en la parte superior de la bomba, aloja en su interior el cierre mecánico.
Bridas de aspiración e impulsión
Fundidas junto con el cuerpo, normalizadas DIN-2501, acabado DIN-2526 forma C. Válidas para bridas comer- ciales DIN PN-16 ó PN-40 (PN-40 para tamaños DN-32, DN-40, DN-50 y DN-80).
Células
Constituyen la parte exterior de las etapas, y alojan el difusor e impulsor de cada una de ellas.
Difusores
Fundidos de una pieza, de estudiado trazado hidraúlico para el paso del agua a los impulsores sucesivos con el máximo rendimiento.
Impulsores
Impulsores cerrados, equilibrados hidráulica y dinámicamente. Aliviados hidraúlicamente mediante ta- ladros de compensación del empuje axial.
Eje de bomba
Ampliamente dimensionado para soportar las cargas axiales y radiales durante el bombeo.
Cierre mecánico
Versión estándar con caras de cerámica-grafito. Bajo demanda se pueden suministrar otras caras de roce.
Motor eléctrico
Normalizado I.E.C., de protección IP-55 y aislamiento clase F. Tensiones a 50 Hz: 400 V (válido para 380 V) y 230 V (válido para 220 V). Bajo demanda, pueden suministrarse a 60 Hz, otras tensiones o protecciones.
MATERIALES
De la más alta calidad, con dos versiones normalizadas. Bajo demanda pueden construirse en diversos materiales:
EJECUCIÓN Ref. Componente 3100 3101 3103 3121
GG-25 MIXTA BRONCE IMPBRON GG-25 GG-25 RG-5 GG-25
GG-25 GG-25 RG-5 GG-25 GG-25 GG-25 RG-5 GG-25
GG-25 RG-25 RG-5 GG-25 AISI-431B AISI-431B AISI-431B AISI-431B
GG-25 GSnBZ10 GSnBZ10 GSnBZ10
(*) El tamaño serie-3 incorpora impulsores de latón estampado. El resto permite opcionalmente impulsor de bronce.
m 150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0 2 4 6 8 10 m3/h
0 0,5 1 1,5 2 2,5 3 l/s
IRV serie-3
50 40 30 20 10 0
η%
kW 0,8 0,6 0,4 0,2 m 6 4 2 0 HP 1,2 1,0 0,8 0,6 0,4
Ft 20 10 0
P. abs. (1 imp.)
NPSHr
2900 RPM (T/MN) Imp.: A - G
3-A-7/7,5
3-A-6/7,5
3-A-5/5,5
3-A-4/4 3-G-7/5,5
3-G-6/5,5
3-G-5/4
3-G-4/3
3-G-3/2
A A
A G
G
G Ft
480
440
400
360
320
280
240
200
160
120
80
40 Ft
650
600
550
500
450
400
350
300
250
200
150
100
50
0
m3/h 2 3 4 6 8 10 20 30 40 60 100
l/s 1 2 3 4 6 8 10 20 30
Serie IRV
2900 RPM (T/MN) m
200
180
160
140
120
100
80
60
40
20
0
Serie-3 Serie-4 Serie-5 Serie-6 Serie-8
FORMAS CONSTRUCTIVAS DISPONIBLES
Las bombas multicelulares de Bombas ITUR, se construyen en posición vertical (serie IRV) o en posición horizontal (series IR, HP y HPw) para mayores caudales y presiones.
Serie IRV
(ver características en este catálogo)
Serie IR (horizontal) Series HP-HPw (horizontal) Q: 2 - 280 m3/h Q: 2 - 1.100 m3/h
H: 20 - 360 mca H: 20 - 600 mca DNasp: 40 - 200 mm DNasp: 40 - 300 mm DNimp: 32 - 150 mm DNimp: 32 - 250 mm
DIAGRAMAS DE SELECCION A 2900 RPM (para 1450 rpm ver páginas 6, 7 y 8)
El diagrama inferior permite una selección rápida del tamaño de bomba más adecuado. Para seleccionar el modelo concreto, con datos de caudal, altura, rendimiento, potencia absorbida y NPSH requerido, consultar las curvas particulares siguientes.
DIMENSIONES DE LAS BOMBAS A 2900 RPM
NOTA.- Bombas ITUR sigue una política de continuos avances en el desarrollo de modelos. Por esta razón las especificaciones están sujetas a cambios sin previo aviso.
TIPO DE Motor Bridas Cotas de la bomba Peso
BOMBA kW HP DNs DNd e f g h jØ k~ m tØ uØ wØ Kg
3-G-3/2 1,5 2,0 180 183 200 265 62
3-G-4/3 2,2 3,0 225 183 200 265 75
3-A-4/4 3,0 4,0 225 193 250 295 78
3-G-5/4 3,0 4,0 270 193 250 295 86
3-A-5/5,5 4,0 5,5 40 32 87 30 270 193 250 315 135 255 230 15 93
3-G-6/5,5 4,0 5,5 315 193 250 315 101
3-A-6/7,5 5,5 7,5 315 213 300 385 112
3-G-7/5,5 4,0 5,5 360 193 250 315 109
3-A-7/7,5 5,5 7,5 360 213 300 385 120
4-H-2/4 3,0 4,0 185 172 250 295 78
4-B-2/5,5 4,0 5,5 185 172 250 315 85
4-H-3/5,5 4,0 5,5 250 172 250 315 98
4-B-3/7,5 5,5 7,5 250 192 300 385 109
4-H-4/7,5 5,5 7,5 315 192 300 385 122
4-B-4/10 7,5 10,0 50 40 95 33 315 192 300 385 160 298 270 15 132
4-H-5/10 7,5 10,0 380 192 300 385 145
4-E-5/15 11,0 15,0 380 222 350 479 171
4-B-5/15 11,0 15,0 380 222 350 479 171
4-H-6/10 7,5 10,0 445 192 300 385 158
4-E-6/15 11,0 15,0 445 222 350 479 184
5-E-2/7,5 5,5 7,5 208 258 300 385 130
5-B-2/10 7,5 10,0 208 258 300 385 140
5-E-3/10 7,5 10,0 280 258 300 385 162
5-B-3/15 11,0 15,0 280 288 350 479 188
5-E-4/15 11,0 15,0 352 288 350 479 210
5-B-4/20 15,0 20,0 352 288 350 479 227
6-E-2/15 11,0 15,0 259 291 350 479 208
6-B-2/20 15,0 20,0 259 291 350 479 225
6-E-3/25 18,5 25,0 80 65 127 45 351 291 350 524 200 415 365 23 306
6-B-3/30 22,0 30,0 351 291 350 576 306
6-E-4/30 22,0 30,0 443 291 350 576 332
8-E-1/20 15,0 20,0 192 438 350 479 283
8-B-1/25 18,5 25,0 192 438 350 524 338
8-A-1/30 22,0 30,0 192 438 350 576 338
8-E-2/40 30,0 40,0 100 80 143 55 286 438 400 611 225 465 415 25 433
8-B-2/50 37,0 50,0 286 438 400 611 488
8-A-2/60 44,0 60,0 286 468 450 690 488
8-E-3/60 44,0 60,0 380 468 450 690 518
BRIDAS DN aØ bØ cØ n
32 100 140 40 110 150 50 125 165 65 145 185 80 160 200 100 180 220
4 18
8
65 50 95 35 190 345 304 15
OBSERVACIONES
* Todas las dimensiones están indicadas en mm.
* k~ es aproximada, pues depende del motor.
m
130
120
110
100
90
80
70
60
50
40
30
20 Ft
400
360
320
280
240
200
160
120
80
0 4 8 12 16 20 24 28 32 m3/h
0 2 4 6 8 l/s
IRV serie-5
2900 RPM (T/MN) Imp.: B - E
80 60 40 20 0
η%
kW 3 2 1 0 m 6 4 2 0 HP
4 3 2 1 0 Ft 20 10 0
P. abs. (1 imp.)
NPSHr
B B
B E E
E 5-B-4/20
5-B-3/15
5-B-2/10
5-E -4/1
5
5-E -3/10
5-E-2 /7,5 m
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10 Ft
480
440
400
360
320
280
240
200
160
120
80
40
0 1 2 3 4 5 6 l/s
IRV serie-4
2900 RPM (T/MN) Imp.: B - E - H
80 60 40 20 0
η%
kW 1,6 1,2 0,8 0,4 HP 2,4 2,0 1,6 1,2 0,8
m 6 4 2 0 Ft 20 10 0
P. abs. (1 imp.)
NPSHr 4-B-5/15
4-B-4/10
4-B-3/7,5
4-B-2/5,5 4-H-4/7,5
4-H-3/5,5
4-H-2/4 4-E-6/15 4-H-6/10
4-H-5/10 4-E-5/15
B
B H
H
H
E
E
E
0 4 8 12 16 20 m3/h
B
422.1 360.1 921 321 636 529 360.2 940.5 422.2
800
940.1
912.1 341
912.2
903.1
433
107
900.2 900.3 502.3
560
905
903.2
903.3
903.4
900.1 903.6
940.3
230 861.1
861.2
940.2
210
921
471
920
903.5 545.1
523
525
502.1 108 400 502.2
171
940.4
106
545.2
DESPIECE DE LA BOMBA
Detalle con rodamiento superior para IRV series 8 y 12
Ref. Denominación componente 106 Cuerpo de aspiración
107 Cuerpo de impulsión 108 Célula intermedia 171 Difusor
210 Eje de bomba 230 Impulsor
341 Linterna soporte motor 321 Rodamiento
360.1 Tapa superior rodamiento 360.2 Tapa inferior rodamiento 400 Junta células
422.1 Anillo fieltro 422.2 Anillo fieltro 433 Cierre mecánico 471 Tapita cierre mecánico 502.1 Anillo de desgaste anterior 502.2 Anillo de desgaste posterior 502.3 Anillo base difusor
523 Camisa de eje 525 Casquillo distanciador 529 Casquillo porta-rodamiento 545.1 Cojinete de impulsión 545.2 Cojinete de aspiración 560 Pasador
636 Engrasador 800 Motor
861.1 Acoplamiento lado motor 861.2 Acoplamiento lado bomba 900.1 Tornillo fijación anillo anterior 900.2 Tornillo fijación anillo posterior 900.3 Tornillo fijación anillo difusor 903.1 Tapón de cebado
903.2 Tapón de drenaje 903.3 Tapón de compensación 903.4 Tapón inferior
903.5 Tapón rebosadero
903.6 Tapón de manovacuómetro 905 Tirante
912.1 Tornillo allen 912.2 Tornillo allen 920 Tuerca
921 Tuerca sujección impulsores 940.1 Chaveta eje motor
940.2 Chaveta accionamiento bomba 940.3 Chaveta camisa eje
940.4 Chaveta impulsor
940.5 Chaveta casquillo rodamiento
m 180
170
160
150
140
130
120
110
100
90
80
70
60
50
40 Ft
560
520
480
440
400
360
320
280
240
200
160
0 2 4 6 8 10 12 14 16 18 l/s
IRV serie-6
2900 RPM (T/MN) Imp.: B - E
80 60 40 20 0
η%
kW 6 4 2 0 HP
8 6 4 2 0
m 6 4 2 0
P. abs. (1 imp.)
NPSHr 6-B-3/30
6-B-2/20
6-E -4/30
6-E -3/25
6-E-2 /15
B
B E
E
E
0 10 20 30 40 50 60 m3/h
B
Ft 20 10 0
0 20 40 60 80 100 m3/h
0 4 8 12 16 20 24 28 l/s
IRV serie-8
2900 RPM (T/MN) Imp.: A - B - E
80 60 40 20 0
η%
kW 20 15 10 5 m 6 4 2 0 HP
30 25 20 15 10
P. abs. (1 imp.)
NPSHr
B B
B E
E
E A
A A 8-E-3/60
8-A-2/60
8-E -2/40
8-B-1/25 8-B
-2/50
8-A-1/30
8-E-1/
20 m
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30 Ft
640
600
560
520
480
440
400
360
320
280
240
200
160
120
Ft 20 10 0
0 40 80 120 160 200 m3/h
0 10 20 30 40 50 60 l/s
IRV serie-12
1450 RPM (T/MN) Imp.: A - B - E
80 60 40 20 0
η%
kW 12 8 4 0 m 6 4 2 0 HP
16 12 8 4 0
P. abs. (1 imp.)
NPSHr
B B
B E E
E A
A A 12-A-6/125
12-A-5/100
12-A-4/100
12-A-3/60
12-A-2/40 12-B-6/100
12-B-4/75
12-B-3/50
12 -E-
5/7 5
12 -E-4
/60
12-E -2/30
Ft 20 10 0
m 160
150
140
130
120
110
100
90
80
70
60
50
40
30
20 Ft
520
480
440
400
360
320
280
240
200
160
120
80 m
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20 Ft
520
480
440
400
360
320
280
240
200
160
120
80
0 2 4 6 8 10 12 14 16 18 l/s
IRV serie-8
1450 RPM (T/MN) Imp.: A - B - E
80 60 40 20 0
η%
kW 3 2 1 0 HP
4 3 2 1 0
m 6 4 2 0
P. abs. (1 imp.)
NPSHr
B
B
B A
A
A E
E
E
0 10 20 30 40 50 60 m3/h
Ft 20 10 0
8-E -10
/30
8-E- 9/25
8-E -8/25
8-E -7/20
8-E-5 /15 8-B-9/30
8-B-8/30
8-B-7/25
8-B-6/20
8-B- 4/15 8-B-3/10 8-A-10/40
8-A-9/40
8-A-8/40
8-A-7/30
8-A-6/25
8-A-5/20
8-A-4/20
8-A-3/15
m 95
90
85
80
75
70
65
60
55
50
45
40
35
30
25
20
15
10
0 2 4 6 8 10 m3/h
0 0,5 1 1,5 2 2,5 3 l/s
IRV serie-4
50 40 30 20 10 0
η%
kW 0,20 0,15 0,10 0,05 m 7 6 5 4 HP 0,30 0,25 0,20 0,15 0,10
Ft 24 20 16
P. abs. (1 imp.)
NPSHr
1450 RPM (T/MN) Imp.: B - H
4-B -14
/5,5 4-B
-13 /5,5 4-B-1
2/4
4-B -11/
4 4-B
-10/4 4-B
-9/3
4-B -8/3
4-B -7/3
4-B-6 /2 4-H
-14/
3 4-H
-13 /3
4-H -12
/3
4-H -11
/3
4-H-9/2 4-H-8/2 4-H-7/1,5
4-H-6/1,5
B B
B H
H
H Ft
300
280
260
240
220
200
180
160
140
120
100
80
60
40 Ft
600
550
500
450
400
350
300
250
200
150
100
50
0
m3/h 2 3 4 6 8 10 20 30 40 60 100 200 300
l/s 1 2 3 4 6 8 10 20 30 40 60 100
Serie IRV
1450 RPM (T/MN) m
180
160
140
120
100
80
60
40
20
0
Serie-4 Serie-5 Serie-6 Serie-8 Serie-12
DIAGRAMAS DE SELECCION A 1450 RPM (para 2900 rpm ver páginas 3, 4 y 5)
El diagrama inferior permite una selección rápida del tamaño de bomba más adecuado. Para seleccionar el modelo concreto, con datos de caudal, altura, rendimiento, potencia absorbida y NPSH requerido, consultar las curvas particulares siguientes.
m 150
140
130
120
110
100
90
80
70
60
50
40
30
20
10 Ft
480
440
400
360
320
280
240
200
160
120
80
40
0 4 8 12 16 20 24 28 32 m3/h
0 2 4 6 8 l/s
IRV serie-6
1450 RPM (T/MN) Imp.: B
80 60 40 20 0
η%
kW 0,8 0,6 0,4 0,2 m 6 4 2 0 HP 1,2 1,0 0,8 0,6 0,4
Ft 20 10 0
P. abs. (1 imp.)
NPSHr
B B
B 6-B-14/20
6-B-13/20
6-B-12/15
6-B-11/15
6-B-10/15
6-B-9/15
6-B-8/10
6-B-7/10
6-B-6/7,5
6-B-5/7,5
6-B-4/5,5 m
110
100
90
80
70
60
50
40
30
20
10 Ft
360
320
280
240
200
160
120
80
40
0 1 2 3 4 l/s
IRV serie-5
1450 RPM (T/MN)
Imp.: B - E
80 60 40 20 0
η%
kW 0,4 0,3 0,2 0,1 HP 0,6 0,5 0,4 0,3 0,2
m 6 4 2 0 Ft 20 10 0
P. abs. (1 imp.)
NPSHr 5-B-14/7,5
5-B-13/7,5
5-B-12/7,5
5-B-11/7,5
5-B-10/5,5
5-B-9/5,5
5-B-8/5,5
5-B-7/4
5-B-6/4
5-B-5/3
5-E -12/5
,5 5-E
-13/5 ,5
5-E- 11/5
,5
5-E -9/4
5-E- 8/4 5-E-7
/3
5-E- 6/3
B
B E
E
E
0 2 4 6 8 10 12 14 16 m3/h
B
m 95
90
85
80
75
70
65
60
55
50
45
40
35
30
25
20
15
10
0 2 4 6 8 10 m3/h
0 0,5 1 1,5 2 2,5 3 l/s
IRV serie-4
50 40 30 20 10 0
η%
kW 0,20 0,15 0,10 0,05 m 7 6 5 4 HP 0,30 0,25 0,20 0,15 0,10
Ft 24 20 16
P. abs. (1 imp.)
NPSHr
1450 RPM (T/MN) Imp.: B - H
4-B -14
/5,5 4-B
-13 /5,5 4-B-1
2/4
4-B -11/
4 4-B
-10/4 4-B
-9/3
4-B -8/3
4-B -7/3
4-B-6 /2 4-H
-14/
3 4-H
-13 /3
4-H -12
/3
4-H -11
/3
4-H-9/2 4-H-8/2 4-H-7/1,5
4-H-6/1,5
B B
B H
H
H Ft
300
280
260
240
220
200
180
160
140
120
100
80
60
40 Ft
600
550
500
450
400
350
300
250
200
150
100
50
0
m3/h 2 3 4 6 8 10 20 30 40 60 100 200 300
l/s 1 2 3 4 6 8 10 20 30 40 60 100
Serie IRV
1450 RPM (T/MN) m
180
160
140
120
100
80
60
40
20
0
Serie-4 Serie-5 Serie-6 Serie-8 Serie-12
DIAGRAMAS DE SELECCION A 1450 RPM (para 2900 rpm ver páginas 3, 4 y 5)
El diagrama inferior permite una selección rápida del tamaño de bomba más adecuado. Para seleccionar el modelo concreto, con datos de caudal, altura, rendimiento, potencia absorbida y NPSH requerido, consultar las curvas particulares siguientes.
m 150
140
130
120
110
100
90
80
70
60
50
40
30
20
10 Ft
480
440
400
360
320
280
240
200
160
120
80
40
0 4 8 12 16 20 24 28 32 m3/h
0 2 4 6 8 l/s
IRV serie-6
1450 RPM (T/MN) Imp.: B
80 60 40 20 0
η%
kW 0,8 0,6 0,4 0,2 m 6 4 2 0 HP 1,2 1,0 0,8 0,6 0,4
Ft 20 10 0
P. abs. (1 imp.)
NPSHr
B B
B 6-B-14/20
6-B-13/20
6-B-12/15
6-B-11/15
6-B-10/15
6-B-9/15
6-B-8/10
6-B-7/10
6-B-6/7,5
6-B-5/7,5
6-B-4/5,5 m
110
100
90
80
70
60
50
40
30
20
10 Ft
360
320
280
240
200
160
120
80
40
0 1 2 3 4 l/s
IRV serie-5
1450 RPM (T/MN)
Imp.: B - E
80 60 40 20 0
η%
kW 0,4 0,3 0,2 0,1 HP 0,6 0,5 0,4 0,3 0,2
m 6 4 2 0 Ft 20 10 0
P. abs. (1 imp.)
NPSHr 5-B-14/7,5
5-B-13/7,5
5-B-12/7,5
5-B-11/7,5
5-B-10/5,5
5-B-9/5,5
5-B-8/5,5
5-B-7/4
5-B-6/4
5-B-5/3
5-E -12/5
,5 5-E
-13/5 ,5
5-E- 11/5
,5
5-E -9/4
5-E- 8/4 5-E-7
/3
5-E- 6/3
B
B E
E
E
0 2 4 6 8 10 12 14 16 m3/h
B
