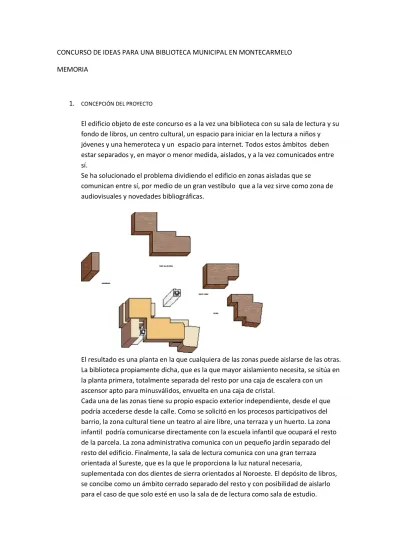

CONCURSO DE IDEAS PARA UNA BIBLIOTECA MUNICIPAL EN MONTECARMELO MEMORIA
1. CONCEPCIÓN DEL PROYECTO
El edificio objeto de este concurso es a la vez una biblioteca con su sala de lectura y su fondo de libros, un centro cultural, un espacio para iniciar en la lectura a niños y jóvenes y una hemeroteca y un espacio para internet. Todos estos ámbitos deben estar separados y, en mayor o menor medida, aislados, y a la vez comunicados entre sí.
Se ha solucionado el problema dividiendo el edificio en zonas aisladas que se comunican entre sí, por medio de un gran vestíbulo que a la vez sirve como zona de audiovisuales y novedades bibliográficas.
El resultado es una planta en la que cualquiera de las zonas puede aislarse de las otras.
La biblioteca propiamente dicha, que es la que mayor aislamiento necesita, se sitúa en la planta primera, totalmente separada del resto por una caja de escalera con un ascensor apto para minusválidos, envuelta en una caja de cristal.
Cada una de las zonas tiene su propio espacio exterior independiente, desde el que podría accederse desde la calle. Como se solicitó en los procesos participativos del barrio, la zona cultural tiene un teatro al aire libre, una terraza y un huerto. La zona infantil podría comunicarse directamente con la escuela infantil que ocupará el resto de la parcela. La zona administrativa comunica con un pequeño jardín separado del resto del edificio. Finalmente, la sala de lectura comunica con una gran terraza orientada al Sureste, que es la que le proporciona la luz natural necesaria,
suplementada con dos dientes de sierra orientados al Noroeste. El depósito de libros, se concibe como un ámbito cerrado separado del resto y con posibilidad de aislarlo para el caso de que solo esté en uso la sala de de lectura como sala de estudio.
ZONIFICACIÓN DE LA PLANTA BAJA Y LA PLANTA 1ª
2. EL APARCAMIENTO
Aprovechando la pendiente de la avenida Monasterio del Escorial, se diseña una rampa adosada al límite Suroeste de la parcela que con un 12% de pendiente permite una altura libre de 2.,60 m. Una biblioteca debe contar con un espacio de descarga que comunique con los almacenes y depósitos de libros, por lo que no es suficiente la altura mínima de la Ordenanza, y el garaje debe comunicar directamente con el núcleo de comunicaciones y el ascensor. Se proyectan según el P. G. O. U. M. 17 plazas de aparcamiento para vehículos grandes y 2 para vehículos pequeños. Esta planta aloja también las instalaciones, un almacén y los vestuarios del personal de la biblioteca.
PLANTA SOTANO
3. LAS SUPERFICIES
Las superficies quedan como sigue:
PLANTA SÓTANO 818 m2 PLANTA BAJA 1021 m2 PLANTA PRIMERA 658 m2
La superficie total es de 2497 m2, la superficie sobre rasante es de 1839 m2, algo menor que el límite de edificabilidad de la parcela, que es de 2188,80.
4. LA ORIENTACIÓN
En el diseño del edificio se ha cuidado especialmente la orientación de las fachadas y los locales. Se considera que la orientación Sureste es óptima a efectos de ganancias térmicas en los meses fríos y de protección solar en los meses cálidos. Por eso el edificio se vuelca a esta orientación. Teniendo en cuenta que, para las primeras horas del verano, el sol puede incidir en las fachadas, se prevén unas persianas venecianas de exteriores, con su correspondiente raíl y motorizadas que impidan la incidencia de los rayos del sol y su correspondiente efecto invernadero.
SOLEAMIENTO EN INVIERNO Y VERANO. IZDA FACHADAS NO Y SO, DRCHA FACHADAS SE
Para las fachadas Suroeste y Noroeste, se diseñan lamas fijas y orientables que impidan totalmente el sol en verano, y permitan la radiación solar en invierno.
Ningún local se ilumina con estas orientaciones. Finalmente, las fachadas al Noreste, tienen pocas ganancias térmicas y prácticamente ninguna radiación solar, por lo que se las ha usado únicamente para los locales administrativos, sin ninguna protección solar.
5. LA ESTRUCTURA Y EL AISLAMIENTO ACÚSTICO
El edificio necesita un importante aislamiento acústico entre las plantas. Mejor que colocar aislantes acústicos, es que la propia estructura sirva de aislante acústico. Una losa de hormigón armado de alrededor de 20cm de espesor es un aislante acústico casi perfecto, y es por eso por lo que se utiliza en este proyecto tanto en la estructura como en las fachadas. Sin embargo cuando la losa sobrepasa luces de 7 metros los condicionantes mecánicos obligan a que el canto empiece a sobrepasar los 40 cm, con lo que el peso propio empieza a tener valores mayores que las sobrecargas. La
práctica usual es aligerarla con casetones, pero entonces se pierden las cualidades acústicas de la losa. En este proyecto se ha preferido seguir el procedimiento concebido por R. Maillart: conseguía losas muy delgadas haciendo capiteles en el contorno de los pilares. Dado que los esfuerzos mayores aparecen en ésa zona, los capiteles suponían un aumento de canto, y por tanto, de resistencia donde la estructura lo necesitaba. Al ser la fachada de hormigón, se aprovecha para soportar en parte la losa.
ESTRUCTURA
Para los dientes de sierra se han utilizado láminas delgadas en paraboloide hiperbólico, tienen la ventaja de que con muy pequeño espesor, soportan su peso debido a que trabajan a compresión. Tienen el inconveniente de que producen
reacciones inclinadas. Sin embargo, al estar rodeadas por la losa de cubierta, ésta puede absorber esos esfuerzos.
6. EL AISLAMIENTO TËRMICO Y LA CONSTRUCCIÓN
En un edificio de gran eficiencia energética, además de la orientación, deben cuidarse los materiales para su envolvente.
La cubierta es plana, y pavimentada para que pueda alojar los paneles fotovoltaicos necesarios. Se compone de una losa de unos 20cm de espesor, el hormigón de pendiente, dos laminas impermeabilizantes de PVC contrapeadas, una capa de 8 cm.
de poliestireno expandido rígido, que sirve además de aislante térmico como protector de la impermeabilización, y de un pavimento. De esta forma se consigue una
transmitancia de 0,19 W/m2K.
Los paramentos verticales se componen de la fachada de hormigón, que se trasdosa con 8cm de poliestireno expandido rígido y un tabique de laminado de yeso. Con eso se consigue una transmitancia de 0,22 W/m2K. La carpintería es de PVC armado tipo
“Komerling” con rotura de puente térmico, acristalada con tres capas de vidrio 4/16/4/16/4, con las cámaras de aire rellenos de argón, su transmitancia es de 0,77 W/m2K. Finalmente, el puente térmico que forma la losa de hormigón con la fachada, se minimiza aplicando una capa de poliestireno expandido de 1 m.de longitud bajo la losa, que se complementa con la capa del mismo material que soporta el suelo radiante. De esta forma se aumenta el recorrido del calor o el frio.
7. INSTALACIONES
Se adopta una calefacción por suelo radiante, porque es la que menor temperatura de agua requiere. Además, la sensación de confort de la radiación aparece con temperaturas del local más bajas que en la calefacción convencional. Todo esto implica bajar el consumo de energía.
Si además se añade una máquina de refrigeración que enfríe el agua del circuito de forma moderada para evitar condensaciones, se puede conseguir que, en verano, el edificio consiga los estándares de confort térmico requeridos, si las necesidades de energía no son grandes debido al aislamiento térmico.
Al ser un edificio muy estanco, toda esta instalación se complementaría con una de
ventilación mecánica de doble flujo que podría tomar y expulsar el aire en los voladizos de fachada.
La instalación eléctrica se realizaría bajo tubo ignífugo, alojados sobre los falsos techos.
Lámparas de bajo consumo tipo led.
8. EFICIENCIA ENERGÉTICA
Con el nivel de definición del proyecto solo se ha podido realizar un cálculo aproximado. Se han utilizado los siguientes datos:
Transmitancia muros 0,22 W/m2K Transmitancia cubierta 0,19 W/m2K Transmitancia suelo 0,32 W/m2K Transmitancia vidrio 0,77 W/m2K Factor solar vidrio 0,56
Superficie cubierta 1088 m2 Superficie suelo 1021 m2 Superficie acristalada 269 m2 Superficie muros 1158 m2
Lo que da un consumo total de energía primaria de 177 KWh/m2a. Si en el nivel de proyecto básico los valores fueran mayores a los estándares establecidos, el tipo de construcción del edificio permite aumentar el espesor del aislamiento sin ninguna modificación en el diseño.
9. PRESUPUESTO
Un presupuesto de ejecución material aproximado, para el nivel de anteproyecto sería el siguiente:
