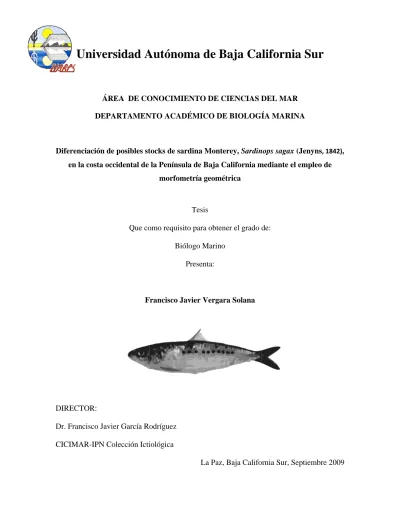

Difere en DIREC Dr. Fr CICIM ÁR DEPA enciación de n la costa oc CTOR: rancisco Javi MAR-IPN Co REA DE CO ARTAMEN e posibles st ccidental de Que co F ier García Ro olección Icti ONOCIMIE NTO ACAD tocks de sar la Penínsul morfome omo requisit Biól P Francisco Ja odríguez iológica ENTO DE C ÉMICO DE rdina Monte la de Baja C etría geomé Tesis to para obten logo Marino Presenta: avier Vergar La Paz, CIENCIAS D E BIOLOGÍ erey, Sardin California m étrica ner el grado d o ra Solana Baja Califo DEL MAR ÍA MARIN nops sagax ( mediante el e de:
ornia Sur, Sep
NA Jenyns, 184 empleo de ptiembre 20 2), 09
Rodríguez, por haber sido un buen maestro en el sentido más amplio de la palabra; y por cierto, uno muy paciente. Nunca se limitó en enseñarme todo lo necesario para la elaboración de mi tesis.
Al Dr. José De La Cruz Agüero agradezco sus comentarios y consejos, siempre tan acertados, y por compartir de su amplio conocimiento. Además, quiero agradecerle por haberme aceptado en la Colección Ictiológica; he aprendido muchas cosas más allá de lo relacionado con mi tesis.
Estoy muy agradecido con el Dr. Héctor Reyes Bonilla, que a pesar de que me puso a trabajar bastante debido a sus correcciones, éstas ayudaron mucho para refinar y mejorar este trabajo. A cualquiera que busque un revisor se lo recomiendo.
También quiero darle las gracias a la Dra. Liliana Hernández Olalde, por mostrar un sincero interés por el trabajo, así como por la rapidez en la entrega de correcciones, las cuales, acompañadas por buenas recomendaciones, fueron muy útiles.
A la M. en C. Martha Vicencio Aguilar también le quiero agradecer la prontitud en la que me revisó mi tesis, así como por sus atinadas correcciones.
Además quiero agradecer al resto de los integrantes de la Colección Ictiológica del CICIMAR-IPN por el apoyo y los consejos recibidos a lo largo de la elaboración de esta tesis, en especial quiero darle las gracias a Jareny Ramos Lozano por apoyarme con la toma de varias de las fotografías utilizadas.
Marinas por permitir desarrollar mi tesis dentro de las instalaciones del Centro y a los proyectos SIP20071113, SIP20080573, SIP20090333 (apoyados por la Secretaria de Investigación y Posgrado del Instituto Politécnico Nacional) por hacer posible el uso de recursos así como los datos incluidos en el presente trabajo.
Finalmente quiero agradecerles a mis amigos de la generación (2004-2008) por todas esas cosas que no tuvieron que ver con la escuela ni con la tesis. En especial, a Consuelo, Denisee, Gina, Hongos, Laura, Liria, Negro, Pascasio, Pepe y Villalón. Fue divertido.
Les dedico esta tesis a mis padres. Estoy consiente del esfuerzo que han hecho.
ÍNDICE LISTA DE FIGURAS 3 LISTA DE TABLAS 5 RESUMEN 6 INTRODUCCIÓN 7 JUSTIFICACIÓN 10 ANTECEDENTES 12 El Concepto Stock 12
Estructura de la población de Sardina Monterey 14
La morfometría geométrica 16 OBJETIVO 18 Objetivo general 18 Objetivos particulares 18 ÁREA DE ESTUDIO 19 METODOLOGÍA 21 Muestreo 21
Estimación de la longitud estándar 21
Obtención de la forma corporal 22
Análisis de datos morfométricos 24
RESULTADOS 27
Comparación de Tallas 27
Determinación de grupos morfológicos 29
Variaciones morfométricas 35
Temperatura Superficial 38
DISCUSIÓN 40
Diferenciación de tallas 40
Estructura poblacional de la Sardina Monterey 41
CONCLUSIONES 48
RECOMENDACIÓNES 49
LISTA DE FIGURAS
Figura Página
1-. Ubicación de la Península de Baja California, Puerto San Carlos y del
complejo lagunar Bahía Magdalena integrado por dos cuerpos de aguas:
Bahía Magdalena al norte y Bahía Almejas al sur 20
2-. Representación grafica de la sardina Monterey y de la ubicación de las
marcas (color rojo) y semimarcas (color amarillo) utilizados en el análisis morfométrico 23
3-. Distribución de las frecuencias de las tallas (LS) encontradas para cada
uno de los meses de muestro. Las capturas de septiembre y diciembre fueron realizadas en el 2007 y las de abril y junio en el 2008. 29
4-. Representación grafica de la varianza adjudicada a cada uno de los
componentes principales. 30
5-. Resultado del Análisis de Componentes Principales. Distribución de cada
una de las muestras con respecto al componente principal numero uno (X) y el numero dos (Y). 31
6-. Resultados del Análisis de Variables Canónicas. Dispersión de las
7-. Grupos principales formados a partir de las distancias morfométricas
estimadas entre las medias de cada uno de los meses de muestreo. 35
8-. Representación grafica de la variación de las formas de las sardinas
provenientes de septiembre y diciembre así como las de abril y julio con respecto a la referencia (media de todas las sardinas muestreadas). Los puntos representan la configuración de la forma promedio y las líneas la dirección y magnitud de las variaciones. 37
9-.Temperaturas promedio encontradas en bahía magdalena a partir de
Septiembre del 2007 hasta Agosto del 2008 denotando las fechas en las cuales se obtuvieron las muestras y el clúster correspondiente así como el intervalo de temperatura propuesto por Félix-Uraga et al. (2004) en la cual se encuentra el stock cálido. 39
LISTA DE TABLAS
Tabla Página
I -. Talla promedio y longitud estándar encontrada en las sardinas colectadas durante
en el estudio 2 28
II-. Matriz de clasificación obtenida de la asignación de individuos (dada en porcentaje)
a cada una de los muestreos. Los valores encontrados sobre la diagonal (letras remarcadas) indican los porcentajes de clasificación correcta 34
Diferenciación de posibles stocks de sardina Monterey, Sardinops sagax (Jenyns, 1842), en la costa occidental de la Península de Baja California mediante el
empleo de morfometría geométrica
RESUMEN
La sardina Monterey Sardinops sagax (Jenyns, 1842) se distribuye desde la Península de Kamchatka, Alaska, E.U.A., hasta el Golfo de California, México. Es una de las principales especies de pelágicos pequeños que se captura en México, principalmente en las costas de Ensenada, B.C., Bahía Magdalena, B.C.S. y en la parte norte del Golfo de California. Además de su importancia económica, tiene un gran valor ecológico ya que forma parte del alimento de una amplia variedad de especies. En el presente trabajo se revisaron datos obtenidos a partir de análisis de morfometría geométrica con la intención de identificar la posible ocurrencia temporal de diferentes stocks en la parte sur de la Península de Baja California. Todas las muestras analizadas fueron recolectadas durante cuatro visitas realizadas a Puerto San Carlos, Baja California Sur, durante septiembre (n=83) y diciembre (n=137) del 2007 y de abril (n=38) y julio (n=72) del 2008. Se obtuvieron datos de la temperatura superficial del mar de las fechas de recolecta a partir de imágenes satelitales producidas con el sensor AVHRR (Advanced Very High Resolution Radiometer). Se tomaron fotografías de todos los individuos recolectados y las imágenes captadas fueron empleadas para obtener digitalmente las posiciones (x,y) de marcas ubicadas a lo largo del cuerpo de los peces. Las configuraciones obtenidas permitieron comparar estadísticamente las formas corporales de la sardina de manera temporal. Las sardinas procedentes de los meses de septiembre y diciembre presentaron tallas muy similares y menores que las encontradas en abril y julio. Los resultados obtenidos de los análisis multivariados indicaron diferencias morfométricas estadísticamente significativos entre los individuos procedentes de las distintas recolectas. Un análisis de similitud sugirió que las sardinas recolectadas en septiembre y diciembre fueron más similares entre ellas que las procedentes de las recolectas realizadas en abril y julio. Aún cuando no se ha encontrado una estructura genética clara que permita determinar la existencia de distintas poblaciones, la presencia de variaciones fenotípicas sugiere la existencia de distintos stocks en la costa oeste de la Península de Baja California. Lo anterior puede ser el resultado de la heterogeneidad ambiental, aunada a una gran plasticidad fenotípica de la especie. Dichos stocks se encuentran aparentemente asociados a las variaciones de la temperatura superficial del mar. Las variaciones morfológicas observadas entre los stocks fenotípicos pueden ser una base importante para la búsqueda de criterios fenotípicos que permitan la detección de la procedencia de las sardinas.
INTRODUCCIÓN
La sardina Sardinops sagax (Jenyns, 1842) pertenece a la Familia Clupeidae. Es una especie que presenta distribución antitropical en los cinco sistemas de surgencia más importantes del mundo: Namibia-sur de África, Australia-Nueva Zelanda, Perú-Chile, Japón y México-California (Bowen y Grant, 1997). Los organismos pertenecientes a esta especie llegan a tener una talla de hasta 39.5 cm y un peso máximo de 486 g. Se distingue de otros miembros de la familia Clupeidae por presentar una coloración entre azul y verde en su parte superior y plateada en los flancos y parte ventral. Esta última es redondeada y se encuentra delimitada por escudetes. Además, exhibe de una a tres series de manchas oscuras que corren a lo largo de la línea lateral (Whitehead, 1985).
La sardina perteneciente a la población de México y California es conocida como sardina de California o sardina Monterey. Su intervalo de distribución geográfica abarca desde la Península de Kamchatka, en Alaska, E.U.A., hasta el Golfo de California, México. En verano se les encuentra en aguas con una temperatura que va de los 16°C hasta los 23°C mientras que en invierno se localizan en un intervalo de temperatura de 10°C a 18°C (Whitehead, 1985; Hammann et al., 1988).
La sardina Monterey tiende a formar grandes cardúmenes ademas es la especie íctica más abundante en los sistemas influenciados por la Corriente de California, como son el ambiente pelágico, así como las zonas de surgencias existentes a lo largo de su área de distribución. Posee una gran importancia ecológica ya que es alimento de varias especies de peces, aves y mamíferos marinos; algunas de las cuales son de interés
comercial o se encuentran bajo algún status de protección (Beckley y Van der Lingen, 1999; García-Rodríguez y Aurioles-Gamboa, 2004; Emmett et al., 2005; Hill et al., 2006). Además de su relevancia ecológica, la sardina Monterey es un recurso económico muy valioso y existen industrias basadas en su explotación para el consumo humano y/o para la producción de harinas y aceites que son utilizados para la elaboración de alimento animal (Félix-Uraga et al., 1996; COSEWIC, 2002; Hill et al., 2006). Actualmente, el recurso sardina en el noroeste de México y California se encuentra integrado por la captura de diversas especies de la familia Clupeidae; sin embargo la sardina Monterey, representa la especie más importante. Contribuye aproximadamente con el 50% de la captura total de pelágicos pequeños en México (SAGARPA, 2004; Hill et al., 2006).
Debido a su importancia pesquera, los estudios sobre sardina Monterey se han enfocado a la caracterización de su población con el fin de hacer un uso racional y eficiente del recurso. Se han investigado tanto aspectos básicos de la biología de la especie como criterios que permitan definir la estructura poblacional (Smith, 2005; Emmett et al., 2005). Los tópicos relevantes para un manejo pesquero adecuado están relacionados con las tallas de primera reproducción, hábitos alimentarios, tasas de crecimiento, fecundidad y temporada de desove, entre otros. Por otra parte los criterios empleados en la definición de la estructura de la población pueden estar basados en análisis químicos (estructura química de otolitos), en medidas morfométricas y en información genética, entre otros (Smith, 2005; Emmett et al., 2005).
Una vez obtenida e integrada la información, esta será utilizada para reconocer si existen grupos geográficamente semidiscretos con características biológicas afines, las cuales son pertinentes para el manejo efectivo de la pesquería; estos grupos comúnmente son conocidos como stocks (Marr, 1957; Ihssen et al., 1981; Begg y Waldman, 1999).
El reconocimiento de stocks se puede realizar aplicando diferentes aproximaciones metodológicas; entre ellas los análisis morfométricos. Éstos, han considerado tradicionalmente la revisión de medidas de distancias corporales (Rohlf y Marcus 1993), pero con la introducción de herramientas de procesamiento de imágenes y procedimientos analíticos las posiciones espaciales (coordenadas x, y) de marcas anatómicas se han empleado también como variables morfométricas. Estas han permitido representar la forma corporal de los individuos y estimar niveles de variabilidad morfológica dentro y entre grupos de organismos. Esta cuantificación morfológica es conocida como morfometría geométrica y su aplicación ha sido robusta en la definición de stocks (Cardín y Friedland, 1999). Los estudios basados en marcadores moleculares sugieren que la sardina Monterey se encuentra representada por una sola población (Lecomte et al., 2004; Gutiérrez-Flores, 2007). Sin embargo, análisis basados en herramientas alternas y fenotípicas (merísticas, histológicas y morfométricas, entre otras) indican que existe más de un grupo (Smith, 2005).
De la Cruz-Agüero y García-Rodríguez (2004) cuantificaron las variaciones de la forma corporal de la sardina Monterey para sugerir la existencia de dichos grupos en Isla Cedros yen Bahía Magdalena, B.C.S. México. De acuerdo con estos autores las
diferencias morfológicas encontradas pueden ser el reflejo de los factores ambientales incidiendo sobre distintos morfotipos. Félix-Uraga et al. (2004) empleando datos de volúmenes de captura y registros de temperatura superficial del agua, proponen la existencia de tres stocks asociados con aguas frías, templadas y cálidas. Estos autores sugieren que de octubre a diciembre dichos stocks se desplazan hacia el norte del Pacífico mientras que de abril a junio el desplazamiento es hacia el sur. Este modelo plantea la idea de que cuando menos dos stocks podrían ocurrir en la parte sur oeste de la Península de Baja California; uno propiamente presente en la zona aledaña a Bahía Magdalena; B.C.S. denominada “stock templado”, y otro procedente del Golfo de California denominado “stock cálido”. De acuerdo con lo anterior el análisis temporal, aplicando análisis de morfometría geométrica, de muestras provenientes de Bahía Magdalena, ubicada en la parte sur de la costa oeste de la Península podría dar información relevante sobre este planteamiento.
JUSTIFICACIÓN
La justificación del presente estudio se sustenta en cuatro puntos, los cuales están relacionados con la importancia ecológica de la especie, la importancia pesquera, la estrategia de análisis y la concepción temporal de determinar stocks en un mismo sitio de muestreo. Estas se describen a continuación.
La sardina Monterey es un recurso de gran relevancia ecológica debido a que forma parte importante de la dieta de un gran número de especies. Por tal motivo, el
conocimiento de la población de sardina Monterey es relevante también para la comprensión de la dinámica de otras especies.
Siendo la sardina Monterey un recurso pesquero cuyos volúmenes de captura mantienen una pesquería de altura su estudio resulta imperioso para sugerir la delimitación de stocks, lo cual es un requisito básico para el manejo pesquero. Esto puede ser una tarea compleja debido a que los parámetros utilizados pueden variar entre una evaluación y otra. De esta manera, es importante considerar elementos y estrategias de análisis distintos que permitan ofrecer una idea más amplia y robusta para el reconocimiento de grupos discretos existentes al interior de una especie y que son de interés pesquero.
Los análisis de morfometría geométrica representan una estrategia alterna para medir el grado de diferenciación morfológica entre organismos. El presente trabajo representa uno de los primeros esfuerzo de su aplicación al estudio morfológico de la sardina Monterey.
Muchos estudios suponen que los sitios de recolecta delimitan unidades de muestreo que incorporan individuos representativos a un grupo de interés. Esta forma de concebir el análisis de datos puede verse alterada por aquellas especies con una gran vagilidad cuyas entidades biológicas se desplazan de un sitio a otro atendiendo a los requerimientos intrínsecos de la población. El presente estudio se enfoca en hacer una revisión de las variaciones morfológicas en una misma localidad considerando las
fechas de colecta y con la intención de sugerir que la temporalidad es un elemento importante para reconocer uno u otro stock.
ANTECEDENTES
El concepto stock
El concepto de stock ha sido sujeto a una constante revisión. La formulación de su marco conceptual y su relación con el manejo ha variado a través de los años (Begg y Waldman, 1999).
Generalmente un stock se define como un grupo de individuos explotados en un área específica con una arte de pesca dada (Smith et al., 1990). A pesar de que esta definición es práctica, no necesariamente refleja la estructura de las poblaciones pertenecientes a las especies sometidas a la explotación. Para sobrellevar esto se han propuesto varias definiciones que contemplen la biología de las especies como la Ihssen et al. (1981) que define un stock como: “un grupo intraespecífico de individuos que se reproducen al azar y con integridad temporal y espacial”.
Existen otras definiciones entre las que se encuentran los siguientes ejemplos:
“Grupo de organismos pertenecientes a una población o una parte de esta, en la cual todos los miembros poseen similitudes, algunas de las cuales son inducidas por el ambiente, y el cual puede llegar a incluir organismos de varias subpoblaciones” (Marr, 1957).
“Un stock es una población característica o un set de subpoblaciones que se encuentran en subáreas dentro del intervalo de distribución de las especies y que su status taxonómico puede variar o no quedar claro” (Saila y Jones, 1983).
“Grupos arbitrarios lo suficientemente grandes para auto replicarse y que posen una biología similar” (Carvalho y Hauser 1994).
Al margen de las distintas definiciones de stock es importante no dejar en segundo plano el hecho de que el concepto stock está relacionado con un manejo y que es pertinente comprender la estructura de los stocks para diseñar un plan de manejo apropiado (Begg y Waldman, 1999)
El término stock está formado por una amalgama de ideas que toman en cuenta aspectos biológicos, sociales y políticos (Carvalho y Hauser, 1994). Hilborn y Walters (1992) proponen que los stocks son grupos de peces (para el caso específico) auto-sostenibles, cuyos miembros de cada grupo presentan características biológicas similares. La complicación práctica para la aplicación de esta definición radica en qué parámetros deben ser empleados para caracterizar la biología particular de dichos grupos y cómo esta caracterización es medida. Esta es la razón por la cual el concepto de stock ha sido difícil de uniformizar. Waldman (2005) hizo una revisión del desarrollo del concepto de stock.
Para el presente trabajo se considera a un stock como un grupo de organismos con una tasa de crecimiento, mortalidad y natalidad similares, esto es lo que se conoce como un stock fenotípico (Cadrin, 2005). Esta definición permite la posibilidad de
mezcla entre diferentes grupos de organismos, pero aun así las características que tienen en común son importantes en cuanto a manejo se refiere.
Estructura de la población de sardina Monterey
Los trabajos realizados a principios del siglo XX para dilucidar la estructura poblacional de la sardina Monterey, abordados mediante el análisis de las frecuencias de tallas y datos de marcado y recaptura, indicaron la existencia de un solo grupo (Clark, 1945; Clark y Janssen 1945; Felin, 1954). Marr (1960) analizó y relacionó datos de marcado y recaptura, así como información de arrastres de larvas y huevos, respaldando la idea de la presencia de dos stocks en las costas de California. Vrooman (1964), mediante la respuesta de antígenos sanguíneos a diferentes reactivos, soportó el planteamiento de la existencia de dos stocks en la costa oeste de Estados Unidos. Estudios posteriores basados en datos de edad y crecimiento a partir de escamas y otolitos mostraron evidencias de la posible existencia de dos stocks a lo largo de la costa oeste de Estados Unidos: uno sureño, constituido por sardinas pequeñas; y otro norteño, integrado por sardinas de mayor tamaño (Smith, 2005).
Trabajos posteriores plantearon la posible existencia de tres áreas importantes de desove (Smith, 2005) de las cuales, la más constante es la que se ubica principalmente en la costa de California, y que puede extenderse hasta Canadá y Alaska hacia el norte, y hasta la Isla de Cedros y la Bahía del Vizcaíno hacia el sur. Otra zona de desove bien documentada es el Golfo de California en donde dicho evento ocurre a finales de otoño
y en invierno. Una zona mas de desove se encuentra en una región intermedia: Bahía Magdalena; en donde se presenta en los meses de verano (Lynn, 2003; Aceves-Medina et al., 2004; Smith, 2005). El conocimiento de las diferentes zonas y temporadas de desove es de suma importancia para describir la estructuración de los posibles stocks ya que a pesar de que se puedan sobreponer dichos grupos a lo largo del año debido a su migración estacional, no coinciden sus épocas de desove (Smith, 2005).
Los trabajos realizados mediante datos morfométricos basados en medidas de distancias externas del cuerpo y distancia internas de estructuras como otolitos sugieren diferencias entre distintas localidades (De La Cruz-Agüero y García-Rodríguez, 2004; Félix-Uraga et al., 2005). Recientemente, se ha propuesto que la presencia de stocks de la sardina Monterey puede estar asociada a la temperatura superficial del mar. Félix-Uraga et al. (2004, 2005) revisando los picos de captura de la sardina Monterey y los relacionandolos con la temperatura superficial del agua encontrando tres grupos. Uno, asociado con agua fría y distribuido principalmente en las Costas de Estados Unidos. Otro, relacionado con aguas templadas y distribuido en la costa oeste de la Península de Baja California y un tercero asociado con aguas cálidas y presente principalmente en el Golfo de California.
Debido a que los trabajos basados en material genético no han encontrado diferencias entre los stocks propuestos, se piensa que la diferenciación de estos stocks puede ser el reflejo de un evento reciente y propiciado por factores ambientales en
correspondencia con la alta plasticidad fenotípica de la especie (Hedgecock, et al. 1989; Gutiérrez-Flores, 2007).
La morfometría geométrica
La cuantificación de las variaciones corporales para discriminar grupos de organismos fue en el año 1894 una innovación por parte de la real sociedad del Reino Unido al utilizar las tallas de la anchoveta para comparar diferencias entre grupos (Cadrin, 2000). Esta comparación univariada de medidas corporales fue una metodología común para identificar stocks. Sin embargo, debido a que el análisis se limitaba al empleo de una sola variable los resultados obtenidos pueden no ser suficientes para discriminar los grupos ya que esta variable puede no ser la que mejor represente la diferenciación. Ello provocó un constante traslape de los grupos (King, 1985).
Con la intención de mejorar la capacidad de diferenciación entre los grupos se implementaron técnicas que contemplaron la relación de dos variables, como por ejemplo longitud y anchura. Sin embargo, debido a que la morfología de los individuos es multidimensional y su variación es un fenómeno multivariado por naturaleza se adoptó la revisión simultánea de distintas variables asociadas a medidas de distancias que representaban el cuerpo de los organismos (Zelditch, et al. 2004).
A pesar de que estas técnicas se formularon inicialmente en el siglo pasado, a finales de los años 30´s, pero no fue sino hasta los años 60´s de ese mismo siglo que se difundió la utilización de la morfometría multivariada debido principalmente a la
implementación de programas de computo que permitieron conocer el grado de discriminación entre grupos. Estas fueron implementadas mediante a Análisis de Variables Canónicas (entre otros) y recientemente soportadas a través de la utilización de programas computacionales de análisis de imágenes, facilitaron y diversificaron los estudios morfométricos (Cadrin, 2000).
La técnica de morfometría tradicional o multivariada basada en el análisis de distancias corporales presenta un inconveniente asociado a la ausencia de un consenso con respecto a qué distancias considerar y cuales podrían representar de mejor manera las formas corporales (Zelditch, et al. 2004). También, muchas medidas, debido a su orientación, pueden dar información redundante. Strauss y Bookstein (1982) sugirieron una metodología (box-truss) que pretendió ofrecer una mejor representación del cuerpo de los peces y una homogenización para la toma de datos entre los diferentes trabajos (Strauss y Bookstein, 1982; Cadrin, 2000). La morfometría tradicional, también presenta dificultad para encontrar y coincidir con el método más adecuado para eliminar el efecto de la talla sobre el análisis de la forma. Otro inconveniente es que las diferentes variables son utilizadas, aun siendo variables correlacionadas y sin considerar la geometría de los forma utilizada (Rohlf y Marcus, 1993).
La implementación de los métodos basados en la geometría de la forma permite encontrar una mejor representación de la misma y una visualización clara de las deformaciones corporales entre formas distintas (Zelditch, et al. 2004). Los métodos geométricos pueden ser categorizados en dos tipos: los que utilizan el contorno y aquellos que utilizan las llamadas marcas homólogas o marcas naturales (Cadrin,
2000). El primero de estas modalidades utiliza funciones para representar el contorno. El segundo, utiliza marcas homologas y cuantifica la deformación de una forma a otra con base en un sistema de coordenadas. Permite además una clara representación grafica de las diferencias corporales (Zelditch, et al. 2004).
OBJETIVOS
Objetivo General
Identificar la posible existencia temporal de stocks de sardina Monterey en la costa oeste de la parte sur de la Península de Baja California mediante el empleo de análisis de morfometría geométrica.
Objetivos particulares
• Cuantificar las variaciones morfológicas a partir de datos morfométricos de la sardina Monterey provenientes de distintas fechas de recolecta.
• Relacionar la existencia de posibles grupos morfológicos con la presencia de diferentes stocks, previamente propuestos, así como con la temperatura superficial del mar.
AREA DE ESTUDIO
Los datos de este estudio provienen de las capturas de sardina Monterey desembarcadas en Puerto San Carlos, Bahía Magdalena, Baja California Sur. Las aguas aledañas a conforman un complejo lagunar antiestuarino que se encuentra formado por dos cuerpos de agua: Bahía Magdalena y Bahía Almejas, así como un sistema de canales y esteros (Fig. 1). Este complejo se encuentra localizado en la costa occidental de Baja California Sur entre los 24° 15´ y 25° 20´ latitud norte y los 111° 30´ y 112° 12´ longitud oeste. El complejo tiene una extensión de 1,449.29 km2, 882.74 km2 de los cuales corresponden a Bahía Magdalena y 369.97 km2 a Bahía Almejas. La extensión restante pertenece a los canales y esteros (Álvarez-Borrego et
al., 1975).
Bahía Magdalena es uno de los cinco centros de actividad biológica (BAC, por sus siglas en inglés) identificados en el Pacífico mexicano, los cuales destacan por su alta productividad (Lluch-Belda, 2000) y concentran a organismos de muchas especies. Es por esta razón que Bahía Magdalena es una de las zonas pesqueras más importantes de México, soportando capturas sustanciales de sardina, langosta, camarón y almeja entre otros (Martínez-García y Lluch-Belda, 2000).
La infraestructura utilizada en la explotación de la sardina en Bahía Magdalena esta conformada por dos plantas enlatadoras y entre cinco y siete barcos con una capacidad de bodega que se encuentra entre las 60 y 120 toneladas métricas. La flota
sustrae exterior, Figura comple Magda el recurso cerca de la 1.Ubicació ejo lagunar lena al nort N Océano principalm a boca de l ón de la Pe Bahía Mag te y Bahía A Bahía Magdale Ba Canales Pacifico mente en e a bahía (Fé enínsula de gdalena int Almejas al ena ahía Almejas el interior d élix-Uraga e Baja Califo egrada por sur s de la bahía et al., 1996 ornia, Puer r dos cuerp Ba a y ocasio ). rto San Ca pos de agua E ahía Magdale Océano Pac nalmente e rlos y del as: Bahía México E.U.A. ena N cifico en el
METODOLOGÍA
Muestreo
Se realizaron cuatro visitas a Puerto San Carlos, B.C.S., con la intención de obtener sardinas de las descargas de las operaciones pesqueras que se desarrollan en esa región. En total, se recolectaron 330 individuos provenientes de los meses de septiembre (n=83) y diciembre (n=137) del 2007 y de abril (n=38) y julio (n=72) del 2008. Todos los organismos fueron transportados a la Colección Ictiológica del Centro de Interdisciplinario de Ciencias Marinas del Instituto Politécnico Nacional (CICIMAR-IPN) y posteriormente fotografiados, empleando una cámara digital Mavica Sony FD81 montada sobre una base, con el fin de mantener el mismo ángulo de las fotografías. Todas las imágenes fueron descargadas en una PC para su futuro análisis.
Estimación de la longitud estándar
La longitud estándar (LS) se obtuvo considerando la distancia encontrada entre el borde ventral posterior del pedúnculo caudal y el extremo superior de la premaxila. Las longitudes fueron estimadas a partir de datos digitalización (coordenados x, y) obtenidos de cada fotografía empleando el programa TpsDig Ver 1.4 (Rohlf, 2004). La estimación de la longitud se realizó empleando el programa Tmorphgen6 (H.D. Sheets, http://www2.canisius.edu/~sheets/).
Se realizó una Análisis de Varianza (ANOVA) para determinar si existían diferencias estadísticamente significativas entre las tallas de las sardinas procedentes de los diferentes meses
Obtención de la forma corporal
Las imágenes digitales de las sardinas se utilizaron también para obtener las coordenadas x, y de la forma corporal de cada individuo. Esta fue basada en una configuración generada a partir de 18 puntos ubicados a través del cuerpo. Los criterios utilizados para la selección de los puntos fueron basados en primer lugar en la presencia de marcas homologas naturales considerando que las marcas elegidas deberían representar una aproximación de la forma corporal del pez, encontrarse en todos los individuos, ser fácilmente localizadas y ubicarse sobre el mismo plano. Estas consideraciones fueron basadas en los criterios sugeridos por Zelditch et al., (2004). De esta manera, los puntos elegidos fueron el extremo superior de la premaxila, la inserción anterior y posterior de la aleta dorsal, el inicio superior de los radios de la aleta caudal, el inicio inferior de los radios de la aleta caudal, la inserción anterior y posterior de la aleta anal, la inserción anterior de la aleta pelvica, la inserción anterior de la aleta pectoral, el istmo y la terminación superior del opérculo (Fig. 2).
La configuración obtenida de las marcas naturales no representó completamente la forma de las sardinas. Un análisis basado en estos datos podría carecer de información importante para la revisión de la variabilidad morfológica. Por tal motivo, se adicionaron
puntos para tener una configuración más aproximada a la forma corporal de las sardinas. Estos puntos nuevos, que fueron ubicados a partir de referencias naturales, se denominan semimarcas (Bookstein, 1997). Cuatro semimarcas fueron ubicadas entre el extremo superior de la premaxila y la inserción anterior de la aleta dorsal, y tres semimarcas más entre la inserción posterior de la aleta dorsal y el inicio superior de los radios de la aleta caudal (Fig. 2). La generación de las referencias para ubicar las semimarcas fue elaborada mediante el programa MakeFan6 (H.D. Sheets, http://www2.canisius.edu/~sheets/) debido a que permite, mediante la creación de una retícula, malla o abanico, asignar líneas equidistantes entre las marcas naturales, ubicar su intersección con el borde corporal de los peces y asignar así la semimarca. Considerando lo anterior, a cada fotografía de cada organismo se le asoció una gradilla de referencia y la imagen integrada fue grabada en formato raster. Tanto las marcas como las semimarcas fueron digitalizadas mediante el programa TpsDig Ver 1.4 (Rohlf, 2004).
Figura 2.- Representación grafica de la sardina Monterey y de la ubicación de las marcas (color rojo) y semimarcas (color amarillo) utilizados en el análisis morfométrico.
Las configuraciones (conjunto de coordenadas obtenidas para cada individuo) de todos los especímenes se estandarizaron con la intención de eliminar el efecto dado por la posición espacial, por la talla y por la comparación de puntos no homólogos (orientación) sobre la comparación de la forma. El efecto de la posición espacial se eliminó utilizando como referencia la posición del centroide de cada configuración; la talla escalando las configuraciones mediante la homogenizacion del tamaño del centroide y la rotación empleando el procedimiento de Procrustes generalizado (Zelditch et al., 2004). Este es un método de superimposicion, que en los análisis morfométricos permite encontrar las distancias mínimas entre las marcas homólogas mediante el empleo de mínimos cuadrados (Rohlf y Slice, 1990). Este procedimiento se realizó utilizando el programa CoordGen6, (H.D. Sheets, http://www2. canisius.edu/~sheets/).
Análisis de datos morfométricos
Una vez estandarizadas las coordenadas se realizó un Análisis de Componentes Principales utilizando el programa PCAGen6n (H.D Sheets, http://www2.canisius.edu/~sheets/) Este análisis nos permite revisar a la vez un gran número de variables y resumir la información en ejes principales que son ordenados en función de la magnitud de la varianza que cada uno de ellos explica respecto a la varianza total producida por los datos correspondientes a cada variable. De esta
manera el primer componente explica la mayor varianza, el segundo componente la segunda mayor varianza y así sucesivamente (Tabachnick y Fidel. 2001).
Con la intención de probar la existencia de diferencias de la forma de las sardinas provenientes de las distintas fechas de recolecta se realizó un Análisis de Variables Canonícas debido a que este permite comparar grupos de datos descritos por múltiples variables. Esta herramienta se utiliza para encontrar variables que permitan determinar la diferencia máxima entre grupos (Albrecht, 1980). Este análisis fue realizado empleando el programa CVAGen6m (H.D. Sheets, http://www2. canisius.edu/~sheets/). También, se generó una matriz de clasificación la cual asigna un espécimen desconocido a uno de los grupos conocidos empleando como criterio la distancia de Mahalanobis estimada desde el espécimen a la media del grupo más cercano. Esto se utiliza como medida del grado de afinidad morfométrica presente entre individuos de un mismo grupo respecto al nivel de divergencia entre individuos de grupos distintos (Tabachnick y Fidel. 2001).
La comparación de la forma de los cuatro grupos en conjunto mostró diferencias estadísticas, por tal motivo se realizó una prueba posterior utilizando comparaciones pareadas con el fin de reconocer el grado de diferenciación entre los grupos. Se llevó a cabo una prueba F para reconocer si la distancia observada entre cada par de grupos era o no significativa. El procedimiento consistió en crear una distribución de valor F obtenidos a partir de 900 remuestreos. Cada remuestreo se realiza mezclando el “pool” de datos provenientes de los dos grupos que se pretenden comparar y posteriormente integrando mediante muestreo con remplazo a partir de este “pool” dos nuevos grupos
de tamaños de muestra iguales al tamaño de los grupos originales. Los valores obtenidos a partir del remuestreo son utilizados para determinar la probabilidad de que el valor observado de F pueda haber sido obtenida por azar. Este análisis se realizó con el programa Twogroups (H.D. Sheets, http://www2. canisius.edu/~sheets/).
Las distancias promedio Procrustes entre cada par de grupos se utilizaron para crear una matriz a partir de la cual se genero un dendograma empleando el algoritmo de UPGA mediante el programa Statistica (StatSoft, Inc., 2007).
Los cambios morfométricos entre los grupos fueron revisados mediante la generación de gradillas de deformación. Alternativo al empleo de los coeficientes numéricos en la morfometría tradicional, esta herramienta permite una representación grafica de las variaciones morfológicas (Rohlf y Marcus, 1993). La gradilla se obtiene comparando e interpolando las variables de la forma promedio con respecto las formas individuales (Zelditch, et al. 2004). Esto se realizó con la intención de obtener una representación grafica de los cambios presentes en las sardinas provenientes de los diferentes meses. Este análisis se realizó mediante el programa Twogroups (H.D. Sheets, http://www2. canisius.edu/~sheets/).
Temperatura superficial
Se obtuvo la temperatura superficial del mar con la intención de relacionar esta variable con los valores encontrados referentes a la presencia de posibles stocks, así como su desplazamiento. Los datos fueron obtenidos de imágenes satelitales para todos los
meses que duró el ciclo de muestreo (Sep 2007 –Ago 2008). La información se descargo de la página oficial de AVHRR (Advanced Very Hig Resolution Radiometer)) (http://oceanwatch.pifsc.noaa.gov/). Se obtuvo información del área de interés, (26° N, 113 ° W y 23.5° N, 111° W), solo se analizaron los datos provenientes de la parte interior del complejo lagunar (Bahía-Magdalena, Bahía Almejas) así como a las zonas externas en las cuales llegan los barcos a realizar la captura del recurso.
RESULTADOS
Comparación de Tallas
Los resultados obtenidos, mostrados en la Tabla I, sugieren la presencia de dos grupos atendiendo a sus tallas. En septiembre y diciembre las tallas promedio fueron de aproximadamente 16 y 17 cm, respectivamente, y en abril y julio de 18 y 19 cm, respectivamente.
Como se observa en la Figura 3, la distribución de las tallas indica la presentan de dos grupos, uno de los cuales representado por organismos más pequeños procedentes de septiembre y diciembre y otro por individuos de tallas mayores recolectados en abril y junio. El resultado obtenido del ANOVA indicó diferencias estadísticamente significativas entre las tallas (F= 104.53, 323, P <0.05). La prueba de Tukey indicó
también diferencias estadísticamente significativas entre todos los meses (P<0.05) con excepción de abril y julio (P = 0.613).
Tabla I -. Talla promedio (LS) encontrada en las sardinas recolectadas durante en el estudio.
Longitud estándar (Desviación estándar)
Septiembre 2007
16.32 cm (±0.80)
Diciembre 2007
16.70 cm (±1.15)
Abril 2008
18.76 cm (±0.74)
Julio 2008
18.53 cm (±1.03)
Figura 3-. Distribución de las frecuencias de las tallas (LS) encontradas para cada uno de los meses de muestro. Las capturas de septiembre y diciembre fueron realizadas en el 2007 y las de abril y junio en el 2008.
Determinación de grupos morfológicos
Los dos primeros componentes aportaron el 55% de la varianza (PCA1= 45% , PCA2= 10%) (Fig. 4). Utilizando como ejes a los dos primeros componentes (X= CP1, Y= CP2) se realizó una gráfica de dispersión de cada una de las muestras con la intención de
apreciar alguna tendencia de agrupación. La Figura 5 sugiere una diferenciación entre las muestras septiembre y diciembre respecto a las muestras de abril y julio, principalmente a partir del componente 2.
Figura 4-. Representación grafica de la varianza adjudicada a cada uno de los componentes principales. 0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 0 5 10 15 20 25 30 35 Porcentaje Varianza Componentes principales
Figura 5 -. Resultado del Análisis de Componentes Principales. Distribución de cada una de las muestras con respecto al Componente Principal número uno (X) y al número dos (Y).
Las tres variables canonícas generadas indicaron diferencias estadísticas entre las formas de las grupos (Lambda= 0.1548, P< 0.05 para el CV1; Lambda= 0.5126, P< 0.05 para el CV2, Lambda= 0.7472, P< 0.05 para el CV3). Se graficaron los valores generados para cada una de las muestras con respecto a las dos primeras variables canonícas (X= CV1, Y = CV2) y los resultados muestran una notoria separación de los individuos proveniente de muestras de distintas fechas, sugiriendo así la presencia de grupos de sardinas morfológicamente distintos (Fig. 6). El CVA mostró resultados similares a los inferidos en el PCA, indicando la separación de dos grupos principales;
‐0.03 ‐0.02 ‐0.01 0 0.01 0.02 0.03 0.04 ‐0.08 ‐0.06 ‐0.04 ‐0.02 0 0.02 0.04 0.06 Septiembre Diciembre Abri Julio PCA 1 PCA 2
uno integrado por los individuos provenientes de septiembre y abril y otro por organismos provenientes de abril y junio. Tomando en cuenta el bajo valor de la Lambda respecto a los demás, el grado de separación explicado por la CV1 fue mayor que el definido por la CV2, por cual puede interpretarse que los individuos capturados en septiembre y diciembre son más similares entre ellos que lo que son entre ellos abril y julio. Por su parte el CV2 sugirió una diferenciación al interior de cada uno de estos dos grandes grupos.
Una vez obtenidos los resultados del análisis de variables canonícas se construyó una matriz de clasificación, esto con la intención de representar el poder de discriminación entre los posibles stocks de sardina Monterey (Tabla II). Este análisis clasificó correctamente a las sardinas, entre un 76% (individuos procedentes diciembre) y un 84% (individuos procedentes de julio).
Figura 6 -. Resultados del Análisis de Variables Canónicas. Dispersión de las muestras con respecto a las primeras dos variables canónicas (X = CVA1, Y = CVA2)
Los porcentajes más altos de clasificación incorrecta fueron encontrados en diciembre (18.66%), confundiendo individuos con los procedentes de septiembre, y en julio (11.11%), confundiendo individuos con los procedentes de abril. De esta manera una mayor similitud morfológica es más soportada entre individuos de diciembre y septiembre y por otra parte los julio y abril.
El análisis pareado realizado mediante una prueba F indicó diferencias estadísticamente significativas entre cada par de datos comparado (P < 0.05). Las
‐0.004 ‐0.003 ‐0.002 ‐0.001 0 0.001 0.002 0.003 0.004 ‐0.006 ‐0.004 ‐0.002 0 0.002 0.004 0.006 Septiembre Diciembre Abril Julio CVA 1 CVA 2
distancias morfométricas promedio fueron empleadas para construir una matriz entre los cuatro conjuntos de datos. La Figura 5 muestra el arreglo encontrado a partir de este análisis, el cual sugiere la existencia de dos principales grupos morfológicos; uno que agrupa a los individuos capturados durante septiembre y diciembre y otro durante abril y julio (Fig. 5).
Tabla II-. Matriz de clasificación obtenida de la asignación de individuos (dada en porcentaje) a cada una de los muestreos. Los valores encontrados sobre la diagonal (letras remarcadas) indican los porcentajes de clasificación correcta. Los valores en letra itálica representan los porcentajes más altos de clasificación incorrecta.
Septiembre Diciembre Abril
Julio
Septiembre
78.31
16.87 3.61
1.20
Diciembre
18.66
76.12
3.73 1.49
Abril 2.63
0.00
78.95
18.42
Figura 7. Grupos principales formados a partir de las distancias morfométricas estimadas entre las medias de cada uno de los meses de muestreo.
Variaciones morfométricas
Las variaciones morfológicas encontradas por medio de las gradillas de deformación sugieren que las sardinas del primer grupo (representado por individuos recolectados en septiembre y diciembre) tendieron a ser individuos más deprimidos
dorsoventralmente con respecto a la los individuos provenientes de abril y julio (Figura 8). Esto principalmente debido a que la posición de la inserción de la aleta abdominal así como el inicio de la aleta anal se encuentra ubicado más hacia la zona media del cuerpo en las muestras procedentes de septiembre y diciembre con respecto a las de abril y julio. Además, la parte dorsal se encuentra más pronunciada en las sardinas provenientes de abril y julio. Otro punto que presento gran variación con respecto al resto del cuerpo fue el final del opérculo propiciando que las sardinas de abril y julio tiendan a presentar un rosto proporcionalmente más corto que aquellas sardinas provenientes de septiembre y diciembre. Por lo tanto se puede decir que las sardinas recolectadas en septiembre y diciembre presentan una forma más esbelta que las de abril y julio.
Figura 8-. Representación grafica de la variación de las formas de las sardinas provenientes de septiembre-diciembre así como las de abril- julio con respecto a la referencia (media de todas las sardinas muestreadas). Los puntos representan la configuración de la forma promedio y las líneas la dirección y magnitud de las variaciones.
Temperatura superficial
Los datos de temperatura promedio obtenidos para las cuatro fechas de muestreo son mostrados en la Figura 9. Las temperaturas registradas en septiembre correspondieron al intervalo de temperatura propuesto por Félix-Uraga et al. (2004) para el stock cálido, el cual según estos autores se encuentra en Bahía Magdalena cuando la temperatura es superior a los 22°C. Considerando también la propuesta de Félix-Uraga et al. (2004), las temperaturas registradas en el resto de los meses correspondieron al intervalo de temperatura asociado al stock templado (17°C – 22°C). Tomando en cuenta esta propuesta se esperaría que los individuos provenientes de diciembre, abril y julio presentaran una similitud morfológica mayor entre sí que respeto a los organismos capturados en septiembre. Sin embargo los resultados encontrados en este trabajo sugieren que las sardinas provenientes de diciembre son más similares morfológicos a las obtenidas en septiembre. La similitud morfológica encontrada entre las sardinas de abril y julio coincide con el intervalo propuesto por Félix-Uraga et al. (2004) para el stock templado.
Figura 9-. Temperaturas encontradas en la zona aledaña al complejo Bahía Magdalena de Septiembre del 2007 a agosto del 2008 denotando las fechas en las cuales se obtuvieron las muestras y el grupo correspondiente, así como el intervalo de temperatura propuesto por Félix-Uraga et al. (2004) para el stock cálido y templado
DISCUSIÓN
Diferenciación de tallas
La morfometría en biología, es útil cuando se requiere describir y comparar diversas formas de organismos o estructuras (Rohlf y Marcus, 1993). Las diferencias entre las formas en los organismos de una misma especie pueden ser adjudicados a diversas causas entre las cuales se encuentran el efecto de la alometría (crecimiento diferencial de las partes corporales) que se da conforme el avance en el desarrollo ontogénico o por el efecto de presiones evolutivas y/o medio ambientales (Gould, 1966).
En el presente trabajo se encontraron diferencias significativas en las tallas de los grupos las cuales pudieran ser consideradas como consecuencia de que los individuos se encontraban en una etapa diferente de su desarrollo en cada uno de los meses muestreados. Los resultados, sin embargo parecen soportar que las diferencias en la forma se deben más a la presencia de grupos morfológicamente distintos, que a los efectos de la alometría ya que, con base en el trabajo de Félix-Uraga (1990), todos los individuos revisados en el presente estudio fueron maduros (mayores a 16 cm) ya que según Félix-Uraga (1990) el 50% de las sardinas maduran a una talla promedio de 15.3 cm en Bahía Magdalena. Además, es posible que los individuos analizados pertenezcan a clases de edad similares, ya que las sardinas se reclutan a la pesquería a los dos años de edad, y son éstas las más comunes (Butler et al., 1996; Quiñónez-Velázquez et al., 2002). También, se ha reportado que la población explotada de sardina Monterey presenta una estructura de edades similar a lo largo de su intervalo
de distribución. Las diferencias en talla han sido atribuidas a una clina latitudinal reportada anteriormente (Hedgecock et al., 1989; Butler et al., 1996).
Una explicación para las diferencias en tallas encontrada en este estudio pudieran atribuirse a la posible presencia de grupos morfológicamente distintos. Con base en la información obtenida por Hedgecock (1989) las tallas del primer grupo (septiembre-diciembre) corresponden a individuos procedentes de Bahía Magdalena mientras que las del segundo grupo a los de Guaymas (abril-julio). Las diferencias de tallas apoyan la idea de la existencia diferentes grupos de sardina (Smith, 2005) y de sus posibles desplazamientos que incluyen el movimiento de las sardinas del Golfo de California a Bahía Magdalena y viceversa (Félix-Uraga, et al. 2004).
Estructura poblacional de la sardina Monterey
Comúnmente, los planes de manejo y los análisis de dinámica poblacional tienen como supuesto que las poblaciones bajo estudio presentan características similares (natalidad, mortalidad, migración, etc.) a lo largo de su área de distribución (Waldman, 2005). Sin embargo, en el intervalo de distribución de una especie aparentemente homogénea pueden coexistir varias agrupaciones con características genéticas o fenotípicas distintas como por ejemplo las poblaciones de langosta americana, el salmón, las merluzas australianas, etc. (Milton y Shaklee, 1987; Cadrin, 2000). De esta manera, el estudio de las posibles agrupaciones debe ser un requisito para cualquier análisis enfocado al manejo del recurso. La importancia del análisis de stocks para la
ciencia pesquera es similar a la importancia de reconocer poblaciones para cualquier trabajo de conservación (Cadrin, 2005).
Existen tres tipos de herramientas metodológicas utilizadas para la diferenciación de stocks: aquellas que reflejan la información contenida en el genotipo (e.g., microsatélites), las que reflejan información del hábitat (e.g. isotopos estables) y las que en conjunto aportan información tanto ambiental como genotípica como lo es la morfometría (Swain et al., 2005)
Mediante la implementación de estas técnicas se ha propuesto que existe una estructuración en algunas de las poblaciones de S. sagax. En África, por ejemplo, se han reportado grupos con patrones de distribución de tallas y edades diferentes; y en Australia se aprovechan varios grupos de sardina los cuales provienen de varias zonas de desove (Beckley y Van del Lingen, 1999; Gaughan et al., 2002).
Respecto a la población de sardinas del noroeste mexicano, no se ha detectado la presencia de una estructuración genética evidente mediante técnicas moleculares, las cuales han sido basadas en marcadores con distintas tasas de mutación e interpretación como los son: alozimas, distintos marcadores mitocondriales y nucleares (Hedgedcock, et al., 1989; Lecomte et al., 2004; Gutiérrez-Flores, 2007).
Alternativa y complementariamente a los análisis moleculares la implementación de herramientas que cuantifiquen los cambios morfológicos (e.g. morfometría geométrica) son recomendables ya que la forma del cuerpo está conformada por la expresión del genotipo y el efecto del ambiente (Swain et al., 2005)
Para el caso de la sardina Monterey son varios trabajos los que han soportado la idea de la presencia de entidades biológicas fenotípicamente discretas, mediante el análisis de distintas estrategias como: la comparación de grupos sanguíneos, la relación talla-edad y la época de desove y de reclutamiento (Smith, 2005). La diferenciación encontrada empleando caracteres morfológicos, puede ser suficiente para soportar la existencia de stocks. El presente trabajo apoya la existencia de grupos morfológicos discretos a lo largo del intervalo de distribución de la sardina Monterey (Figuras 5, 6, 7, y 8). Esta variación morfológica ya había sido reportada anteriormente a partir de análisis morfométricos empleando medidas de distancias corporales en individuos provenientes de Isla Cedros y Bahía Magdalena (De La Cruz Agüero y García-Rodríguez, 2004) y reportada además a partir de la comparación de otolitos empleando medidas de distancia (Félix-Uraga et al., 2004).
Varios estudios han empleado muestras provenientes de lugares distantes sin considerar las fechas de recolecta. Esto resulta importante, principalmente cuando se trata de una especie con una alta vagilidad como S. sagax que presenta amplias migraciones estacionales (Hammann et al., 1988, Félix-Uruga et al., 2004; Smith, 2005). Esto puede causar un traslape en los posibles stocks haciendo que los resultados sean difíciles de interpretar. Este error se evita al muestrear en un solo sitio a través del tiempo, como lo realizado en el presente estudio, en el cual se obtuvieron resultados que soportan la existencia de distintos grupos morfológicos. Los resultados del análisis morfómetrico relacionados con las TSM soportan la presencia de los stocks sugeridos por Félix-Uruga et al., 2004; y consecuentemente con su relación con los
desplazamientos que aparentemente ocurren en la costa oeste de la península de Baja California (Figura 9). Esto podría también ser soportado por las diferencias en tallas; las cuales en septiembre y diciembre (tallas mayores) fueron similares a las reportadas en Guaymas y las de abril y julio (tallas menores) a las de Bahía Magdalena.
La determinación de la existencia de más de un stock ocurriendo en un área geográfica como Bahía Magdalena pudiera ser relevante para la estimación de los parámetros pesqueros.
Las diferencias morfométricas encontradas en este estudio podrían representar un clinal morfológico; es decir, el reflejo de una diferenciación sutil y continua a lo largo del intervalo de distribución de la sardina y la consecuencia de la mezcla entre individuos de deferentes sitios. Esta sería una explicación de la poca divergencia molecular en presencia de diferenciación morfológica (Smith, 2005). Si la presencia de un clinal es correcta, la comparación de muestras procedentes de localidades extremos indicaría que existen diferencias significativas sin que esto necesariamente implique la presencia de grupos discretos. Alternativamente, las diferencias morfométricas podrían ser consecuencia de la existencia de grupos semidiscretos cuyas formas intermedias deberían ocurrir. Lo anterior podría estar soportado por la existencia de factores ambientales que propiciaran la interrupción de una mezcla considerable de formas tal como los procesos que influyen en la determinación de las tres diferentes zonas de desove propuestas a lo largo de la corriente de California (Smith, 2005).
En el presente trabajo los análisis indicaron la existencia de dos formas corporales principales de sardinas; una proveniente de septiembre-diciembre y otra de abril-julio. Fue relevante indicar las variaciones morfológicas ocurridas entre ambos grupos mediante las gradillas de deformación (Fig. 8). La visualización de las deformaciones tiene como ventaja no solo apreciar el origen, la dirección e intensidad de los cambios, sino en algunos casos realizar una interpretación biológica (Cadrin, 2000). Estas técnicas son útiles cuando se quiere describir y analizar la variación morfológica entre los integrantes de un grupo o integrantes de distintos grupos ya sea como resultado de un experimento, del crecimiento de los organismos o para inferir cambios evolutivos (Rohlf y Marcus, 1993); por otro lado, es útil para estudios de morfología funcional y en la identificación de especies, al apoyar la búsqueda de criterios taxonómicos. A nivel intraespecífico, el apoyo de esta herramienta al presente trabajo solo se circunscribe en sugerir la posibilidad de su utilidad para futuros análisis enfocados a encontrar criterios específicos para reconocer los stocks discutidos aquí.
El reconocimiento de stocks conlleva un proceso con tres etapas que tienen como intención la exploración, discriminación y delimitación. Cada una de estas etapas implica la utilización de diferentes análisis. En el presente trabajo mediante los Análisis de Componentes Principales (Figura 5), el Análisis de Variables Canónicas (Figura 6) y el Análisis de Grupo (Figura 7), se explora y se discrimina estadísticamente los diferentes grupos de sardina Monterey. Pero para delimitar estos grupos espacio-tiempo, es necesario cotejar la información obtenida anteriormente con información geográfica y ambiental (Cadrin, 2000).
Entre los factores ambientales, la influencia de la temperatura ha sido relevante en la determinación de las expresiones fenotípicas empleadas en la identificación de stock. En Australia se reconoció la afinidad diferencial de los grupos de las sardinas, al relacionar la temperatura del agua con la proporción de isotopos estables de oxígeno y carbono en los otolitos; de esta manera, se reconoció que los diferentes grupos de sardina en Australia se desarrollan en aguas con diferentes temperaturas (Edmonds y Flecher, 1997).
En cuanto a la sardina Monterey los estudios realizados por Félix-Uraga et al. (2004 y 2005) también sugieren la importancia de la temperatura en la identificación de stocks de sardina Monterey. Estos autores relacionaron la temperatura superficial del agua con los picos de captura espacio-temporales encontrados a lo largo de la costa oeste la Península de Baja California (Félix-Uraga et al., 2004).
Con la intención de poner a prueba la propuesta de Félix-Uraga et al., (2004) se construyó una gráfica con las temperaturas superficiales (Fig. 9) para revisar su congruencia con el grado de relación morfométrica. Las distancias morfológicas indicaron una mayor similitud entre septiembre y diciembre y entre abril y julio. Con base en los temperaturas propuestas por Félix-Uraga et al. (2004), las sardinas recolectadas en septiembre podrían corresponder al stock cálido mientras que las encontradas en abril y julio al stock templado (Fig. 9). Los individuos recolectados en diciembre, morfométricamente los más parecidos a los de septiembre (stock cálido), fueron recolectados a una temperatura de 20.37°C (± 0.16), en la cual de acuerdo con Félix-Uraga et al. (2004) se esperaría encontrar individuos asociados al stock templado.
Una explicación de lo anterior podrían estar asociado a un retardo entre el desplazamiento de las sardinas y el cambio de temperatura, ya que en el mes de diciembre este cambio fue drástico (Fig. 9). Otra causa alterna podría ser que el intervalo de temperaturas comentado por Félix-Uraga et al., (2004) para el stock calido debería ser ligeramente más amplio y que esta ligera variación pueden ser normal dentro de las variaciones encontradas a lo largo de los años.
CONCLUSIONES
• Las tallas de los individuos recolectados durante los meses de septiembre y diciembre (2007) fueron menores y estadísticamente diferentes de las tallas de los individuos capturados en abril y julio (2008).
• Se encontraron diferencias significativas en la forma corporal de las sardinas recolectadas en los distintos meses. Las diferencias morfométricas sugieren la presencia de diferentes grupos de sardina en la costa oeste de la Península de Baja California.
• Las sardinas recolectadas en septiembre fueron más parecidas a las encontradas en diciembre y las recolectadas en abril a las provenientes del mes de julio.
• Las variaciones morfométricas encontradas indican que las sardinas provenientes de septiembre-diciembre, presentan un cuerpo más comprimido dorso-ventralmente que las sardinas provenientes de abril-julio.
• A pesar de que es probable que la presencia de los grupos de sardina este asociada a la temperatura superficial del mar , lo encontrado en el presente trabajo no se ajusta del todo a los intervalos propuestos previamente .
RECOMENDACIÓNES
• Realizar estudios similares incrementando el número de fechas y sitios de recolecta con la intención de tener una mejor comprensión da la estructuración y el desplazamiento de estos stocks fenotípicos.
• Se recomienda también relacionar la presencia de estos grupos con diversos factores ambientales de tal manera que pueda entenderse mejor su dinámica. • En el caso de buscar caracteres diagnósticos para reconocer los diferentes
grupos, se sugiere tomar en cuenta las zonas corporales que presentan mayor variación detectadas por las deformaciones.
BIBILIOGRAFÍA
Aeves-Medina, G., S.P.A. Jimenez, A. Hinojosa-Medina, R. Funes-Rodriguez, R.J. Saldierna-Martinez y P.E. Smith. 2004. Fish larvae assemblages in the Gulf of California. Journal of Fish Biology, 65: 832–847.
Albrecht, G.H. 1980. Multivariate Analysis and the Study of Form, with Special Reference to Canonical Variate Analysis. American Zoologist, 20: 679-693
Álvarez-Borrego, S.A. Galindo-Bect y A. Chee-Barragán. 1975. Características Hidroquimicas de Bahía Magdalena, Baja California Sur. Ciencias Marina, 2(2): 94-110.
Beckley, L.E. y C.D. Van der Lingen. 1999. Biology, fishery and management of sardines (Sardinops sagax) in southern African waters. Marine Freshwater Research., 50: 955-78.
Begg, G. y J. R. Waldman. 1999. An holistic approach to fish stock identification. Fisheries Research, 43: 35-44.
Bookstein F. L. 1997. Landmark methods for forms without landmarks: localizing group differences in outline shape. Medical Image Analysis, 1: 225-243.
Bowen, B. W. y Grant, W. S. 1997. Phylogeography of the sardines (Sardinops spp.): Assessing biogeographic models and population histories in temperate upwelling zones Evolution. 51(5): 1601-1610.
Butler, J.L., M. L. Granados, J.T. Barnes, M. Yaremko yB. J. Macewicz. 1996. Age composition, growth, and maturation of the pacific sardine (sardinops sagax) during 1994. Calcofi rep 37: 152-159
Cadrin, S.X. y K.D. Friedland. 1999. The utility of image processing techniques for morphometric analysis and stock identification. Fisheries Research, 43: 129-139.
Cadrin, S.X. 2000. Advances in morphometric identification of fishery stocks. Reviews in Fish Biology and Fisheries, 10: 91–112.
Cadrin, S.X. 2005. Morfometric Lanmarks. In S.X. Cadrin, K.D. Friedland and J.R. Waldman (eds.). Stock Methods identifications: Application in Fisheries Science. Pp 153-172.
Carvalho, G.R. y L. Hauser 1994 Molecular genetics and the stock concept in fisheries Reviews in Fish Biology and Fisheries, 4, 326-350.
Clark, F. N. 1945. Results of tagging experiments in California Waters on Sardine (Sardinops caerulea). Fish Bulletin. 61: 93pp.
Clark, F.N. y J.F. Janssen. 1945. Movements and abundance of the sardine as measured by tag returns. Fish Bulletin 61:7-42.
COSEWIC 2002. Assessment and Update Status Report on the Pacific Sardine
Sardinops sagax in Canada. Comitee of the status of endangered wildlife in
Canada. Ottawa 17 pp.
De La Cruz-Agüero, J. y F.J. García-Rodríguez. 2004. Morphometric stock structure of the Pacific sardine Sardinops sagax (Jenyns, 1842) off Baja California, Mexico. In: Elewa A. M. T. (ed.): Morphometrics-Applications in Biology and Paleontology. Springer-Verlag, pp 115-127.
Edmonds, J. S. y W. J. Fletcher. 1997. Stock discrimination of pilchards Sardinops sagax by stable isotope ratio analysis of otolith carbonate. Marine ecology progress series 152: 241-247.
Emmett, R. , R. D. Brodeur, T. W. Miller, S.S. Pool, G. K. Krutzikowsky, P. J. Bentley y J Mc.Creae. 2005. Pacific sardine (Sardinops sagax) abundance, distribution and ecological relationships in the Pacific Northwest. CalCOFI Rep., Vol. 46.
Felin, F.E. 1954. Population heterogeneity in the Pacific pilchard. Fish. Bulletin, U.S. 54:201-225.
Félix-Uraga R. 1990. Crecimiento de Sardinops sagax caerulea en Bahía Magdalena, México. Investigaciones Marinas CICIMAR 5: 27-31
Félix-Uraga, R. , K. Alvarado-Castillo y R. Carmona-Piña. 1996. The sardine fishery along the western coast of Baja California 1981 TO 1994. CalCOFl Rep., Vol. 37: 188-192
Félix-Uraga, R., V. M. Gómez-Muñoz, C. Quiñonez-Velázquez, F..N. Melo-Barrera, K.T. Hill y W. García-Franco. 2005. Pacific sardine (Sardinps sagax) stock discrimination off the West coast of Baja California and Southern California using otolith morphometry. California Cooperative Oceanic Fisheries Investigations Reports. 46: 113-121p.
Félix-Uraga, R., V.M. Gomez-Muñoz, C. Quiñonez-Velázquez, F.N. Melo-Barrera, W. Garcia-Franco 2004 Pacific sardine groups off Baja California and southern California. CalCOFI Rep., Vol. 45: 146 -151.
García-Rodríguez, F. J., y Aurioles-Gamboa, D. 2004. Spatial and temporal variation in the diet of the California sea lion (Zalophus californianus) in the Gulf of California, Mexico. Fishery Bulletin. 102(1): 47-62.
Gaughan, D.J., W.J. Fletcher y J.P. McKinlay 2002. Functionally distinct adult assemblages within a single breeding stock of the sardine, Sardinops sagax: management units within a management unit. Fisheries Research 59. 217–231
Gould, S.J. 1966. Allometry and size in ontogeny and phylogeny. Biol. Rev. 41: 587-640
Gutiérrez Flores, C. 2007. Estructura poblacional de la sardina del Pacifico Nororiental
Sardinops sagax caeruleus. Tesis de Maestría en Ciencias. CICESE, 99 pp.
Hammann, M.G., T. Baumagartner y Badan-Dangon. 1988. Coupling of the pacific sardine (Sardinops sagax caeruleus) life cycle with the gulf of California pelagic environment. CalCOFI Rep., Vol, XXIX.
Hedgecock, D., E.S. Hutchinson, G. Li, L. Sly y K. Nelson. 1989 Genetic and morphometric variation in the Pacific sardine Sardinops sagax caerulea: comparisons and contrasts with historical data and with variability in the northern anchovy Engraulis mordax. Fish. Bulleting, US. 87(3):65.3471.
Hilborn, R. y C. J. Waiters. 1992 Quantitative Fisheries Stock Assessment: Choice, Dynamics and Uncertainty. New York and London: Chapman and Hall. 544 pp.
Hill, K.T. , N. C.H. Lo, B.J Macewicz y R. Félix-Uraga. 2006. Assessment of the pacific sardine (sardinops sagax caerulea) population for U.S. Management in 2007. Department of commerce United States of America 79 pp
Ihssen, H. , E. Booke, J. M. Casselma, J. M. Mc Gladen, R, Payne y F. M. Utter. 1981. Stock identification materials and methods. Canadian Journal of Fisheries and Aquatic Sciences., 38: I838 - 1855.
King, D.P. 1985. Morphological and meristic differences between spawning aggregations of northeast Atlantic herring, Clupea harengus. . Journal of Fish Biology. 26, 591–607.
Lecomte, F., W.S. Grant, J.J. Dodson, R. Rodríguez-Sánchez y B. Bowen. 2004. Living with uncertainty: genetic imprints of climate shifts in East Pacific anchovy (Engraulis mordax) and sardine (Sardinops sagax). Molecular Ecology. 13: 2169-2182.
Lluch-Belda, D. 2000. Capitulo 1 Cambio climático global y centros de actividad biológica. BAC centros de actividad biológica del pacifico mexicano. Ed. Lluch-Belda, D. ,J. Elourdy-Garay, S. Lluch-Cota y G. Ponce. Mexico. Centro de investigaciones biológicas del noroeste, 1-11
Lynn, R. J 2003 Variability in the spawning habitat of Pacific sardine (Sardinops sagax) off southern and central California. Fisheries Oceanography. 12:6, 541–553.
Marr, J.C., 1957. The problem of defining and recognizing subpopulations of fishes. U.S. Fish and Wildlife Service Special Scientific Report. 208: 1-6.
Marr, J. C. 1960. The causes of major variations in the catch of the Pacific sardine,
Sardinops caerulea (Girard). In Proceedings of the World Scientific meeting on the
Biology of Sardines and Related Species. Food and Agriculture Organization of the United Nations III: 667–791.
