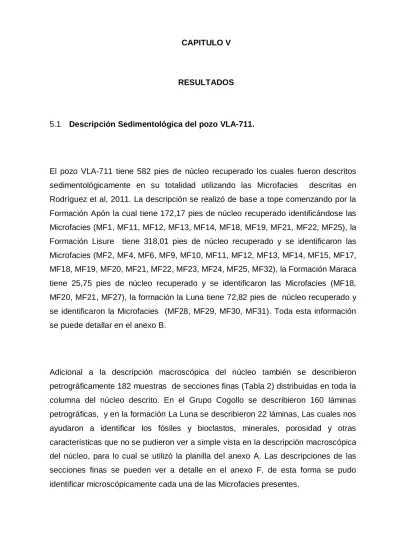

RESULTADOS
5.1 Descripción Sedimentológica del pozo VLA-711.
El pozo VLA-711 tiene 582 pies de núcleo recuperado los cuales fueron descritos sedimentológicamente en su totalidad utilizando las Microfacies descritas en Rodríguez et al, 2011. La descripción se realizó de base a tope comenzando por la Formación Apón la cual tiene 172,17 pies de núcleo recuperado identificándose las Microfacies (MF1, MF11, MF12, MF13, MF14, MF18, MF19, MF21, MF22, MF25), la Formación Lisure tiene 318,01 pies de núcleo recuperado y se identificaron las Microfacies (MF2, MF4, MF6, MF9, MF10, MF11, MF12, MF13, MF14, MF15, MF17, MF18, MF19, MF20, MF21, MF22, MF23, MF24, MF25, MF32), la Formación Maraca tiene 25,75 pies de núcleo recuperado y se identificaron las Microfacies (MF18, MF20, MF21, MF27), la formación la Luna tiene 72,82 pies de núcleo recuperado y se identificaron la Microfacies (MF28, MF29, MF30, MF31). Toda esta información se puede detallar en el anexo B.
Adicional a la descripción macroscópica del núcleo también se describieron petrográficamente 182 muestras de secciones finas (Tabla 2) distribuidas en toda la columna del núcleo descrito. En el Grupo Cogollo se describieron 160 láminas petrográficas, y en la formación La Luna se describieron 22 láminas, Las cuales nos ayudaron a identificar los fósiles y bioclastos, minerales, porosidad y otras características que no se pudieron ver a simple vista en la descripción macroscópica del núcleo, para lo cual se utilizó la planilla del anexo A. Las descripciones de las secciones finas se pueden ver a detalle en el anexo F, de esta forma se pudo identificar microscópicamente cada una de las Microfacies presentes.
90 5.2 Análisis de Microfacies.
Los datos sedimentológicos del pozo VLA-711 fueron tabulados (archivos “Excel”) y el registro gráfico del núcleo recuperado de este pozo se muestran en el anexo C. La información incluye la distribución vertical de litologías, texturas y componentes principales capa por capa. Además se utilizaron los resultados obtenidos por Rodríguez et al. (2011) de los pozos VLA-979, SVS-225, VLE-738 y Pinto et al. (2008) para los pozos CLA-0097, CLA-0111, CLD-0052, CLD-0053 y VLB-0704, fueron utilizados como parte integral del trabajo.
El espesor promedio de capas individuales en el Grupo Cogollo es de aproximadamente 2 pies (0,60 m). La sucesión está principalmente compuesta por carbonatos (localmente parcial o totalmente dolomitizados), aunque se observan varios niveles de margas (parte media de la Formación Apón) y lodolitas/lutitas no calcáreas a ligeramente calcáreas (especialmente en la base de la Formación Lisure). La Formación La Luna, en contraste, está dominada por capas muy delgadas (centimétricas) y láminas de margas, comúnmente intercaladas con calizas hemipelágicas a pelágicas, si bien hacia la base estas calizas contienen cantidades moderadas de formas bentónicas. La estratificación generalmente está marcada por superficies planas a ligeramente onduladas o irregulares.
Los componentes básicos de las calizas incluyen lodo calcáreo y granos esqueléticos. La proporción de terrígenos (mica, arcilla y granos de cuarzo) es generalmente baja, pero puede alcanzar niveles importantes (hasta 35% del volumen) en la Formación Lisure. De acuerdo con el contenido de lodo calcáreo y partículas carbonáticas (esqueléticos y no esqueléticos) en las calizas, se distinguen dos grandes categorías: (1) calizas soportadas por lodo, y (2) calizas soportadas por granos. La cantidad de granos esqueléticos en las calizas lodosas del Grupo Cogollo varía de 1-40% y, en general, estas litologías tienden a estar, en menor o mayor grado, dolomitizadas. Los granos esqueléticos más comunes son pelecípodos (rudistas y ostráceos), algas calcáreas verdes, equinodermos, gastrópodos, ostrácodos y foraminíferos bentónicos (miliólidos y orbitolínidos); estos últimos, junto con los rudistas, forman intervalos prominentes en la Formación Apón. En menor proporción ocurren serpúlidos (localmente formando pequeñas colonias) y algas
calcáreas rojas; algunos briozoas, corales, foraminíferos planctónicos, calcisferas, radiolarios y restos de peces ocurren en varios niveles. En general, los bioclastos del Grupo Cogollo muestran evidencia de transporte (desgaste, desarticulación y fragmentación), salvo para algunos casos, donde los pelecípodos parecen yacer en posición de vida. El icnogénero más abundante en la sección es Thalassinoides, cuyas cavidades en algunos casos puede alcanzar hasta 3 cm de ancho para formar una intrincada red de galerías virtualmente interconectadas. Otras trazas fósiles comunes incluyen Planolites y Chondrites, en menor proporción Asterosoma. Pinto
et al. (2008)
La Formación La Luna se caracteriza por la abundancia de foraminíferos planctónicos generalmente bien preservados. Hacia la base se observan cantidades variables de cefalópodos (amonites) y restos (fosfáticos) de peces, acompañados de cantidades menores de bivalvos de concha delgada y foraminíferos bentónicos. La bioturbación está virtualmente ausente en los intervalos investigados.
Sobre la base de la litología, granulometría de las partículas constituyentes, fábrica de la roca, tipo y geometría de las estructuras sedimentarias primarias y posición estratigráfica, en el área de estudio se reconocen 32 microfacies. Las características principales de estas se resumen en la tabla 3. De las 32 microfacies descritas (28 para el Grupo Cogollo y 4 para la Formación La Luna) forman una sucesión predominantemente carbonática, intercalada o mezclada con cantidades variables de siliciclásticos.
5.2.1 Microfacies y Asociaciones de microfacies Carbonáticas Siliciclásticas (Grupo Cogollo y Formación La luna).
Las 32 microfacies reconocidas en el intervalo Cogollo-La Luna fueron agrupadas en cuatro asociaciones de facies que representan diferentes sub-ambientes. Las 28 microfacies definidas en el Grupo Cogollo conforman tres asociaciones de facies que representan sedimentación en aguas relativamente someras en un escenario de rampa. La asociación faunística (Tabla 4) de este escenario está dominada por una
92 gran variedad de bivalvos, gastrópodos, equinodermos, algas verdes, foraminíferos bentónicos (incluyendo orbitolínidos, miliólidos, textuláridos y arenáceos), ostrácodos, braquiópodos y tubos de serpúlidos. En menores proporciones se encuentran algas rojas y corales. Los granos no esqueléticos incluyen ooides, oncoides, peloides e intraclastos.
Las 4 microfacies en la Formación La Luna constituyen una asociación de facies que indica el deceso de la plataforma Cogollo y la mayor profundidad de agua registrada en la sección de interés. La fauna está mayormente dominada por foraminíferos planctónicos, aunque hacia la base contiene una cantidad considerable de amonites, bivalvos y fragmentos fosfáticos (probablemente restos de peces), con proporciones menores de equinodermos, bivalvos de conchas delgada, bivalvos inocerámidos, foraminíferos bénticos y coprolitos de decápodos.
Tabla 4.- Distribución de los mayores grupos taxonómicos de invertebrados con respecto a la salinidad. Los grupos en negrilla ocurren en la sección estudiada. Fuente: Flügel, 2004; modificada.
Equinodermos Crustáceos Balánidos Ostrácodos Cefalópodos Bivalvos Gastrópodos Serpúlidos Braquiópodos Briozoas Corales Esponjas Hexactinélidas Demoesponjas Coralinas Radilarios Foraminíferos Planctónicos Foraminíferos Bentónicos Calcáreos Foraminíferos Bentónicos Aglutinados Algas Rojas Coralinas
Algas Carofíceas Algas Verdes Udoteáceas Algas Verdes Dasicladáceas Cianobacteria Agua Dulce 0,5% 5% 10% 18% Límnico Salobre Oligohialino Salobre Mesohialino 30% Salobre Marino Marino Restringido Sobrehialino Salobre Marino 40% Restringido Marino HIpersalino Normal Marino Euhialino Equinodermos Crustáceos Balánidos Ostrácodos Cefalópodos Bivalvos Gastrópodos Serpúlidos Braquiópodos Briozoas Corales Esponjas Hexactinélidas Demoesponjas Coralinas Radilarios Foraminíferos Planctónicos Foraminíferos Bentónicos Calcáreos Foraminíferos Bentónicos Aglutinados Algas Rojas Coralinas
Algas Carofíceas Algas Verdes Udoteáceas Algas Verdes Dasicladáceas Cianobacteria Agua Dulce 0,5% 5% 10% 18% Límnico Salobre Oligohialino Salobre Mesohialino 30% Salobre Marino Marino Restringido Sobrehialino Salobre Marino 40% Restringido Marino HIpersalino Normal Marino Euhialino
5.2.2 Asociación de microfacies de rampa interna.
Las microfacies reconocidas (Figura 3), con excepción de las terrígenas (areniscas y limolitas), en general carecen de estratificación evidente y estructuras relacionadas con procesos de marea. Estas incluyen dolomías micro-cristalinas, brechas, rocas heterolíticas, packstones-grainstones dominados por bioclastos, ooides, intraclastos y peloides, wackestones con oncoides, packstones dominados por bioclastos u oncoides, mudstones-wackestones con peloides, mudstones calcíticos a dolomitizados y dolomías. Los granos comúnmente presentan revestimientos micríticos y varios muestran evidencia de bioerosión.
5.2.2.1.- Microfacies MF1: dolomía micro-cristalina.
Esta microfacies (Figura 23) frecuentemente está asociada con calizas de baja diversidad faunística y suele ocurrir sobre calizas lodosas (mudstones), calizas nodulares no argiláceas y calizas dominadas por foraminíferos bentónicos, formando sucesiones somerizantes (e.g., Azpiritxaga, 1991). La microfacies consiste en dolomías micro-cristalinas gris claro a gris crema sin o con estructuras relictas de moluscos y ostrácodos; en algunos casos los ostrácodos fueron preservados. Las capas pueden variar de 0,5-20 pies de espesor, pero son más comunes las de 1-5 pies. En general, las estructuras sedimentarias primarias son escasas, mayormente visibles hacia la base o tope de las capas y dominadas por laminación delgada, paralela plana a ondulada, localmente con mineralización ferruginosa (color ocre). La bioturbación y estilolitización afecta varias capas. Siliciclásticos tamaño arcilla, limo y arena muy fina son comunes; pocas capas contienen material carbonoso. La impregnación con hidrocarburo es un elemento presente en algunas capas delgadas de la Formación Apón, en donde las porosidades estimadas en sección fina oscilan de <1-5%.}
Este tipo de microfacies es común en ambientes de supramarea a intermarea (e.g., Flügel, 2004), caracterizados por condiciones restringidas de baja energía, donde la dolomitización intensa suele ocurrir durante la etapa temprana de la diagénesis (Tucker and Wright, 2004).
94
Figura 23.- Fotografía de núcleo (A) y fotomicrografías (B-E) de dolomías, microfacies MF1. Las dolomías generalmente son micro-cristalinas y pueden contener varios conjuntos de microfacturas (A), Fm. Apón, pozo VLA-0978, prof. 14203'5"; pueden tener fábrica inequigranular hipidiotópica (B-C), Fm. Apón, pozo SVS-0225, prof. 15332'; o pueden ser sucrósicas y probablemente ricas en hierro (D-E), Fm. Apón, pozo VLA-0978, prof. 14070'. (Rodríguez, 2011)
5.2.2.2.- Microfacies MF2: mudstone, mudstone - wackestone calcítico a
dolomitizado.
Esta microfacies (Figura 24) está caracterizada por calizas lodosas (“mudstone” a “wackestone”) gris a gris oscuro (Figura 24A), marrón u oliva, con muy pocas a moderadas cantidades de detritos bioclásticos (bivalvos, gastrópodos, equinodermos, oogonias de carofitas y foraminíferos bentónicos), granos mono y poli-cristalinos de cuarzo (Figura 24B) y láminas argiláceas muy delgadas. Las capas varían de 1-10 pies de espesor y generalmente están limitadas por contactos netos (planos) y transicionales. La microfacies puede ser bioturbada, masiva, laminada y/o dolomitizada. La dolomitización ocurre preferentemente en bandas muy delgadas o parches con alto contenido de arcilla, pero también se encuentra
diseminada (Figura 24C). En algunas capas la laminación es rizada u ondulada, pero las estructuras originales son difíciles de distinguir en núcleos; la naturaleza masiva (Figura 24D), cuando está presente, puede ser una característica depositacional primaria o debido a homogenización durante el soterramiento y diagénesis.
Figura 24.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wackestone” calcítico a dolomitizado, microfacies 2. (A-C) Fm. Apón, pozo VLA-0978,prof. 14222'6"; (D) Fm. Apón, pozo SVS-0225, prof. 14987'8"; (E) MF2 con oogonias de Chara sp. y fragmentos muy pequeños de ostrácodos y moluscos, Fm. Apón, pozo VLB-0704, prof. 14523'6" VLB-0704, prof. 14523'6". (Rodríguez,2011)
96
5.2.2.3.- Microfacies MF3: heterolítica, lodolita / limonita / arenisca de
grano muy fino.
Esta microfacies fue reconocida solo en los núcleos de los pozos 0097 y CLA-0111. La microfacies consiste en una alternancia de láminas o capas de lodosita argilácea y limolita/arenisca de grano muy fino cuarzosa (Figura 25). Elliott (1986) se refirió a tales litologías como “heterolíticas”.
Este término no genético es empleado en este trabajo. Basados en el tipo de estratificación y/o laminación dominante se pueden diferenciar tres clases: (1) heterolítica con laminación/estratificación “flaser”, (2) heterolítica con laminación ondulada y (3) heterolítica con laminación/estratificación lenticular. La clase heterolítica con laminación/estratificación “flaser” (Figura 25A) ocurre en el núcleo del pozo CLA-0111 y consiste en capas de limolita/arena gris claro de pocos milímetros a 1 cm de espesor, con ropajes de lodolita gris oscuro de espesor sub-milimétrico a centimétrico. La porción arenosa es de granulometría muy fina, bien escogida, localmente con laminación cruzada. La lodolita muestra laminación paralela y contiene poca mica. En general, el porcentaje de gruesos con respecto a los finos aumenta hacia el tope. La bioturbación es escasa y de poca diversidad (Teichichnus y Planolites). El contacto entre las láminas/capas de lodolitas y la fracción más gruesa es neto cuando no está bioturbado. En algunos casos, las capas previamente depositadas son truncadas por las capas suprayacentes, estas últimas con laminación convoluta que sugiere deformación pene-contemporánea, indicada por flechas en la Figura 25A. Esta clase de MF3 forma intervalos delgados de hasta 1 pies de espesor.
La clase heterolítica con laminación/estratificación lenticular (Figura 25C-D) es dominada por lodo y ocurre en los núcleos de los pozos CLA-0097 y CLA-0111. Está caracterizada por alternancias milimétricas a centimétricas de limolita/arenisca fina a muy fina y lodolita. Los lentes de limolita/arenisca son por lo general lateralmente discontinuos a escala de núcleo e internamente laminados a virtualmente masivos.
La bioturbación es escasa, de poca diversidad y restringida a algunos horizontes (probablemente Teichichnus y Planolites). La lodolita, gris a gris oscuro, muestra laminación horizontal paralela o inclinada sub-paralela. El contacto entre las
láminas/capas de lodolitas y la fracción más gruesa es neto (cuando no está perturbado). Esta clase puede formar intervalos de hasta 3 pies de espesor, limitados en su base por superficies bien marcadas, irregulares y con relieve de hasta 5 cm en núcleo. La porción inferior sobre estas superficies muestra estratificación cruzada de bajo ángulo, con algunos conjuntos de láminas cóncavos y convexos.
Figura 25.- Fotografías de núcleo de intervalos heterolíticos compuestos de lodosita laminada intercalada con limolita y/o arenisca de grano muy fino. (A) Laminación flaser y bioturbación (Teichichnus, Te, y Planolites, Pl), Fm. Lisure, pozo CLA-0111, prof. 15650'6"; (B) laminación ondulada bioturbada (Teichichnus, Te, y Planolites, Pl), Fm. Lisure, pozo CLA-0111, prof. 15474'; (C-D) laminación lenticular, Fm. Lisure, pozos CLA-0111, prof. 15724' y CLA-0097, prof. 15510', respectivamente. (Rodríguez, 2011).
98
5.2.2.4.- Microfacies MF4: lodolita/lutita.
Esta microfacies consiste en lodolitas o lutitas, gris oscuro a marrón o gris verdoso, constituidas principalmente de material terrígeno argiláceo, con cantidades menores de cuarzo tamaño limo y material carbonático y carbonoso. Generalmente presenta una laminación delgada (1-5 mm), paralela a ondulada, localmente con concentraciones de siderita, sulfuro o material ferruginoso (Figura 26A). En esta microfacies, la bioturbación varía de poca a moderada y es dominada por
Thalassinoides y Planolites, indicando condiciones de sustrato firme. Las capas
dominadas por esta microfacies son generalmente delgadas en la Formación Apón, varían de 0,2-2 pies. No obstante, en la Formación Lisure presentan mayor desarrollo y pueden alcanzar de 3-7 pies. En varios intervalos, la microfacies MF4 puede estar asociada con las microfacies MF1, MF5 y MF6 (Figura 26B), las dos últimas descritas en los siguientes párrafos. El contacto de esta microfacies con depósitos infrayacentes siempre es neto, plano a irregular.
Figura 26.- Fotografías de núcleos de lodolita o lutita argilácea. (A) Fm. Lisure, pozo VLE-0738, prof. 16379'6''; (B) Fm. Lisure, pozo VLA-0978, prof. 13841'5''. (Rodríguez, 2011).
5.2.2.5.- Microfacies MF5: limolita cuarzosa, calcárea y/o glauconítica.
Esta microfacies (Figura 27) ocurre escasamente a diferentes niveles en las formaciones Apón y Lisure (pozos CLA-0097, SVS-0225, VLA-0978) no se encontró en el pozo VLA-711. En la Formación Maraca se encuentran capas delgadas (menor a 1 pies) hacia la base, en los núcleos de los pozos CLA-0111 y VLE-0738. Las limolitas son gris a gris oscuro, cuarzosas, localmente dolomitizadas y bioturbadas, calcáreas y glauconíticas. Son generalmente masivas, pero puede desplegar laminación delgada, ligeramente ondulada y continua, y localmente lentes de arenisca muy fina (Figura 27A) y láminas rojizas y discontinuas de arcilla. Las capas varían de 0,5-4 pies de espesor y están limitadas por contactos bruscos a transicionales.
La bioturbación varía de poca a abundante (Planolites?, Teichichnus? y
Thalassinoides), en algunos casos con abundantes incrustaciones de tubos de
gusanos (serpúlidos) (Figura 27B). La glauconia tiende a estar asociada con bioturbación, aunque también se encuentra diseminada en la matriz (Figura 27C). Algunas capas contienen pocos foraminíferos bentónicos (Istriloculina cf., I. elliptica,
N. cf. Isabellae y Novalesia sp.) y otros fragmentos bioclásticos de tamaño variable
(sub-milimétricos a centimétricos), intraclastos, micas, feldespatos, circón y nódulos muy pequeños de pirita (Figura 27D). Por lo general, esta microfacies está asociada con las microfacies MF1, MF4, MF6 y MF7, especialmente en la Formación Lisure. La porosidad no supera el 3% e incluye inter-partícula, móldica, intra-partícula y por fracturas muy delgadas (hasta 2 mm de anchura) parcialmente rellenas con calcita blanca equi-dimensional.
La presencia de glauconia, contenido fósil y bioturbación indican depositación en un ambiente marino de baja energía. La microfacies probablemente se depositó a partir de suspensión durante períodos de quiescencia; la ocurrencia de icnogéneros horizontales y su relación estratigráfica con microfacies arenosas, soporta esta idea. Su asociación con dolomías y la poca diversidad de trazas fósiles sugieren aguas someras, e.g., una llanura de marea, con cierto grado de estrés ambiental, probablemente salino.
100
Figura 27.- Fotografías de núcleos (A-B) y fotomicrografías (C-D) de limolita cuarzosa, calcárea y/o glauconítica, microfacies 5. (A) Fm. Lisure, pozo SVS-0225, prof. 14939'; (B-C) Fm. Apón, pozo CLA-0097, prof. 15663'; (D) Fm. Apón, pozo VLA-0978, prof. 14257'7".(Rodríguez, 2011).
5.2.2.6.- Microfacies MF6: mudstone – wackestone / wackestone
intraclástico con bioclastos.
Esta microfacies constituye una parte importante de los depósitos carbonáticos de la Formación Lisure y base de la Formación Maraca. Consiste en calizas lodosas (Figura 28) con cantidades variables de intraclastos, comúnmente asociados con foraminíferos bentónicos (especialmente miliólidos), algas verdes y fragmentos de pelecípodos, en menor proporción equinodermos, gastrópodos pequeños, ostrácodos y ooides. Es común la presencia de material terrígeno (cuarzo tamaño arena fina y arcillas), localmente dolomita y mineralizaciones ferruginosas en los granos carbonáticos. El tamaño de las partículas constituyentes es variable, promediando 0,5 cm.
El espesor de las capas es variable (0,5-8 pies), pero predominan las de 0,5-2 pies. Frecuentemente, las capas están de ligera moderadamente bioturbadas, las trazas fósiles más comunes son de Thalassinoides. Presentan pocas láminas delgadas ligeramente onduladas, continuas a discontinuas, de material terrígeno. El contacto basal de esta microfacies siempre es neto, irregular a erosivo, y generalmente está asociada con microfacies de calizas lodosas con fábrica nodular o con foraminíferos bentónicos y fragmentos de pelecípodos. La porosidad tiende a ser nula, pero puede llegar a ser de 1-3%, producto de micro-fracturas muy delgadas.
Figura 28.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”- “wackestone”/“wackestone” intraclástico con bioclastos, microfacies 6. (A) Fm. Lisure, pozo VLA-0711, prof. 14065'2"; (B-C) Fm. Lisure, pozo VLA-VLA-0711, prof. 14295'; (D-E) Fm. Lisure, pozo VLA-978, prof. 13816'6". (Rodríguez, 2011).
102
5.2.2.7.- Microfacies MF7: arenisca cuarzosa calcárea.
Esta microfacies solo fue reconocida en la base de la Formación Apón; constituye la transición entre los depósitos siliciclásticos gruesos de la Formación Río Negro y los predominantemente carbonáticos de la Formación Apón. Está compuesta por cantidades similares de material siliciclástico y carbonático. Estas areniscas (Figura 29) son de color gris claro, localmente verdosas, o gris oscuro; constituidas por granos de cuarzo mono y poli-cristalinos que van de arena media a muy gruesa (hasta 2 mm), de angulares a sub-redondeados y de moderados a mal escogidos (Figura 29B-E). En menor proporción contienen fragmentos de rocas, mica moscovita, pirita, minerales pesados y restos de material carbonosos. Localmente, ocurren granos glauconíticos y fosfáticos, además de material ferruginoso. El material carbonático comprende lodo calcáreo (micrita a micro-espato), cemento calcítico y bioclastos de tamaños variables (0,2-5 cm) de pelecípodos (rudistas) y equinodermos, y poco contenido de fragmentos de algas verdes y ostrácodos (Figura 29C-E).
Las capas varían de 1,5-4,5 pies de espesor, algunas presentan estratificación cruzada de bajo ángulo, otras pueden ser virtualmente masivas o con una clara gradación normal, también son comunes las láminas de material arcilloso hacia el tope o base las capa. La bioturbación es ligera a moderada hacia el tope de las capas, se reconocen trazas de Planolites, Thalassinoides y Palaeophycus. La porosidad en esta microfacies es baja, y generalmente secundaria, inter e intra-partícula, esta última producto de la disolución parcial de bioclastos; se estimaron valores de 1-5%.
Figura 29.- Fotografía de núcleo (A) y fotomicrografías (B-E) de arenisca cuarzosa calcárea, microfacies 7. (A) Fm. Apón, pozo SVS-0225, prof. 15408'8"; (B-C) Fm. Apón, pozo SVS-0225, prof. 15406'2"; (D-E), Fm. Apón, pozo VLA-0711, prof. 14267'-14268'. (Rodríguez, 2011).
5.2.2.8.- Microfacies MF8: packstone / packstone - grainstone con algas
verdes, foraminíferos bentónicos y peloides.
Esta microfacies (Figura 30) forma un componente menor en la Formación Apón, pero es común en las formaciones Lisure y base de Maraca de los núcleos de los pozos CLA-0111, VLA-0978, VLB-0704, y VLE-0738. La microfacies consiste en calizas gris claro a marrón claro (Figura 30A), con abundantes fragmentos de algas
104 calcáreas verdes (~50%, la mayoría dasicladáceas), acompañados de foraminíferos bentónicos miliólidos y peloides, con proporciones menores de fragmentos de algas rojas, equinodermos, bivalvos, gastrópodos y granos no esqueléticos como ooides, e intraclastos (Figura 30B-E); en algunas capas ocurren granos finos a muy finos de cuarzo y glauconia. Los peloides son por lo general granos micritizados, con tamaño promedio de 0,5-1 mm, los bioclastos asociados muestran bordes micritizados y en varios casos están horadados (Figura 30B). Los fragmentos de algas son por lo general milimétricos, pero pueden alcanzar hasta 2 cm de largo, y son sub-redondeados a sub-redondeados y mal escogidos (Figura 30C-E). Las capas pueden variar de 0,5-5 pies de espesor y están limitadas por superficies netas o transicionales. El espacio poral de esta litofacies está comúnmente relleno con cemento calcítico equi-granular, aunque algunas capas contienen cantidades apreciables de lodo. Las estructuras sedimentarias primarias están virtualmente ausentes, pero son comunes las causadas por compactación y disolución (micro-estilolitas y (micro-estilolitas de poca amplitud) y esfuerzo localizado (micro-fracturas); ambas frecuentemente impregnadas con hidrocarburo.
El carácter incompleto y fragmentado de la mayoría de los especímenes de algas, en algunas porciones formando el núcleo de ooides, combinado con el alto grado de redondez indica retrabajo por corrientes antes de su depositación. No obstante, a pesar de la micritización, bioerosión y subsecuente alteración diagenética de los fragmentos, la buena preservación y su mal escogimiento sugiere que el transporte no fue por grandes distancias. Dentro de un marco uniformitarista, las algas dasicladáceas, el principal componente algal de esta microfacies, tipifican ambientes lagunares marinos y bahías someras (e.g., Berger y Kaever, 1992). Su asociación con foraminíferos bentónicos, especialmente miliólidos, y peloides es diagnóstico de una sedimentación lagunar, marino somero con aguas relativamente agitadas.
Figura 30.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “packstone”/“packstone”-“grainstone” con foraminíferos bentónicos (miliólidos), algas verdes y peloides, microfacies 8. (A) Fm. Apón, pozo VLA-0978, prof. 14191'; (B) Fm. Apón, pozo VLB-0704, prof. 14382'; (C-D) Fm. Apón, pozo VLA-0978, prof. 14192'2". (Rodríguez, 2011).
5.2.2.9.- Microfacies MF9: mudstone – wackestone / wackestone con
foraminíferos bentónicos y algas verdes.
Caliza lodosa gris a gris oliva, compuesta por foraminíferos bentónicos, principalmente miliólidos, y/o algas verdes (dasicladáceas) (Figura 31). Contiene proporciones subordinadas de peloides, gastrópodos pequeños y ostrácodos (localmente abundante), fragmentos de equinodermos y pelecípodos,
106 ocasionalmente ooides, intraclastos pequeños y granos muy finos de cuarzo (Figura 31B-C). Las capas varían en espesor de ~0,5-8 pies; los espesores mayores se encuentran en la formación Apón (pozos SVS-0225 y VLA-0978), por lo general, están limitadas en sus bases y topes por contactos gradacionales a netos. Comúnmente presentan láminas gruesas (5-8 mm) de material arcilloso, color ocre, sub-paralelas a onduladas o perturbadas, continuas a discontinuas. La bioturbación es ligera a moderada, con trazas de Planolites, Thalassinoides y localmente probables Rhizocorallium.
En esta microfacies, es frecuente observar al tope de las capas un aspecto de brecha (probablemente por bioturbación). Son comunes las superficies de disolución (Figura 31D-E), que varían de vetillas rizadas a estilolitas de gran amplitud (rellenas de material arcilloso color ocre), y fracturas muy delgadas (<2 mm) abiertas o cerradas; estas últimas predominantes y rellenas con calcita blanca equi-dimensional. La única porosidad asociada con esta litofacies parece ser de fractura, si bien su escasez y dimensiones podrían traducirse en baja permeabilidad. Esta microfacies está asociada con calizas lodosas con fábrica nodular o de matriz peloidal y con la microfacies MF8.
La litofacies se interpreta como un depósito de intermarea a submarea dentro de un ambiente lagunar protegido con buena circulación en un contexto de rampa interna. El predominio de laminación ondulada en varios intervalos puede sugerir la acción de mareas, mientras que la ocurrencia de “mudstones” o “wackestones” con abundante contenido faunístico mono-específico (i.e., miliólidos) pudiera indicar condiciones poco restringidas (Hillgärtner et al., 2003).
Figura 31.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wackestone” / “wackestone” con foraminíferos bentónicos y algas verdes, microfacies 9. (A) Fm. Lisure, pozo VLA-0711, prof. 14092'; (B-C) Fm. Lisure, pozo VLA-VLA-0711, prof. 14092'8"; (D) Fm. Apón, pozo VLA-0978, prof. 14246'; (E) Fm. Maraca, pozo VLE-0738, prof. 16361'. (León, 2012).
5.2.2.10.- Microfacies MF10: wackestone / wackestone -packstone
(floatstone) dominado por gastrópodos.
Esta microfacies (Figura 32) ocurre en capas de 0,5-5 pies de espesor en núcleos de la Formación Lisure (pozo VLA-0711) y menos común en la Formación Maraca (pozo VLA-0978). La microfacies cosiste en calizas lodosas, con una fauna dominada por gastrópodos enteros y en menor proporción fragmentados, generalmente pequeños 1-3 cm, con poca proporción de fragmentos de algas verdes y pelecípodos, y escasos peloides e intraclastos. La estratificación es gruesa a localmente masiva, con láminas continuas y discontinuas compuestas de granos de cuarzo tamaño limo.
108 En algunas capas ocurren Planolites y Thalassinoides, estos últimos localmente indicando el desarrollo sustratos firmes, e.g., pozo VLA-0711. Son comunes las micro-estilolitas bifurcadas y fracturas delgadas (0,2-1,5 cm de ancho) cementadas por calcita. Esta microfacies generalmente está asociada con la microfacies MF2 o con calizas lodosas con peloides y fragmentos pequeños de pelecípodos. No obstante, en núcleos del pozo VLA-0978 (Formación Maraca) se identificó una capa de aproximadamente 2 pies de espesor entre depósitos correspondientes a la microfacies MF18. La microfacies es interpretada como un depósito lagunar de baja a moderada energía.
Figura 32.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “wackestone”/“wackestone”-“packstone” dominado por gastrópodos, microfacies 10. (A) Fm. Lisure, pozo VLA-0711 prof. 14385'3"; (B-C) Fm. Lisure, pozo VLA-0711, prof. 13163'3"; (D-E) Fm. Lisure, pozo VLA-0711, prof. 14385'3". (León, 2012).
5.2.2.11.- Microfacies MF11: mudstone – wackestone / wackestones /
wackestone - packstone dominado por peloides y/o pellets.
Esta microfacies (Figura 33) forma una fracción relativamente pequeña de las formaciones Apón y Lisure, fue identificada principalmente en los núcleos de los pozos VLA-0978 y VLB-0704. Está compuesta de calizas gris medio a marrón lodosas, con cantidades variables de peloides y/o pellets, bien escogidos, ovalados a irregulares que gradan localmente a intraclastos micríticos milimétricos. Comúnmente están asociados con gastrópodos pequeños, foraminíferos bentónicos y fragmentos mal escogidos (0,5-5 mm de diámetro) de algas verdes, pelecípodos y equinodermos (Figura 33B-C). Localmente puede contener escasos granos finos de cuarzo, glauconia y conchas de bivalvos ligeramente fosfatizadas (Figura 33D).
La microfacies forma capas tabulares de 1-12 pies de espesor, con escasa laminación plano-paralela y bioturbación moderada. Las estructuras biogénicas son horizontales, cilíndricas (aproximadamente 1 cm de diámetro), revestidas o no revestidas, interpretadas como Planolites y Palaeophycus). Algunas porciones contienen estructura fenestral y dolomita. En general, esta litofacies muestra evidencia de compactación química (micro-estilolitas) y localmente ocurren fracturas verticales a oblicuas muy delgadas (no más de 3 mm de ancho) rellenas con calcita blanca equi-dimensional (Figura 33E). El alto contenido de lodo calcáreo, junto con los efectos de soterramiento (e.g., Yurewicz, 1981), resulta en una baja porosidad.
La abundancia de peloides, la bioturbación y la ausencia de estructuras primarias producidas por tracción en esta microfacies, junto con la naturaleza soportada por lodo y su relación estratigráfica con litofacies depositadas en ambientes someros, indican depositación en áreas restringidas a semi-restringidas, probablemente en un ambiente lagunar de rampa interna. La presencia de intraclastos micríticos y el carácter fragmentado de los bioclastos sugiere condiciones esporádicas de energía relativamente mayor, posiblemente asociadas con oleaje normal o eventos de tormenta. De acuerdo con Yurewicz (1980; 1981) la depositación ocurrió a profundidades de 3-15 m.
110
Figura 33.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wakestone”/“wackestone”/“wackestone”-“packstone” dominado por peloides y/o pellets, microfacies 11. (A), Fm. Apón, pozo SVS-0225, prof. 15948'3"; (B-C) Fm. Apón, pozo VLA-0978, prof. 13847'2"; (D-E) Fm. Apón, pozo SVS-0225, prof. 15094. (Rodriguez, 2011).
5.2.2.12.- Microfacies MF12: packstone / packstone – grainstone /
grainstone peloidal con bioclastos.
Esta microfacies (Figura 34) consiste en calizas gris claro a gris, sin o con poco lodo calcáreo, dominadas por peloides (>50%) y en menor proporción intraclastos pequeños, fragmentos de algas calcáreas, equinodermos, moluscos (principalmente fragmentos de rudistas), ooides y foraminíferos bentónicos (localmente orbitolínidos fragmentados). Como accesorios contiene glauconia, granos limosos a muy finos de cuarzo y nódulos de pirita. Láminas argiláceas rojizas a marrones, continuas a discontinuas y onduladas son comunes (Figura 34A). Los peloides varían en tamaño de 0,2-0,5 mm y pueden ser redondeados a irregulares; muchos peloides son en realidad bioclastos muy pequeños (principalmente foraminíferos bentónicos) micritizados (Figura 34B-D), un aspecto previamente señalado por Yurewicz (1981). Las capas varían de 1-5 pies en espesor, pero pueden formar sucesiones de hasta 20 pies, y constituyen proporciones significativas en las formación Lisure y Apón. Estos intervalos están limitados por superficies netas, planas a ligeramente irregulares o transicionales. La estilolitización y el fracturamiento son comunes, y son los responsables de la porosidad (1-4%) presente en esta microfacies. Las fracturas no tienen una orientación definida, pueden ser verticales, horizontales u oblicuas, pero estas últimas son las más comunes; en general, las fracturas están rellenas de calcita blanca equi-dimensional, que localmente han sufrido disolución. Varias fracturas terminan a lo largo de superficies estilolíticas de baja a alta amplitud (Figura 34E).
El poco contenido de lodo micrítico, la asociación con intraclastos, fragmentos de equinodermos, moluscos, algas calcáreas y foraminíferos bentónicos, junto con el retrabajo de los bioclastos indica un ambiente de moderada a alta energía. Esta facies registra dominantemente una depositación en aguas agitadas, probablemente bajíos formando bajíos internos a la laguna, cerca y por encima del tren de oleaje normal, en la transición de rampa interna a rampa media.
112
Figura 34.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “packstone”/“packstone”-“grainstone”/“grainstone” peloidal con bioclastos, microfacies 12. (A) Fm. Apón, pozo VLA-0711, prof. 14512'5"; (B-C) Fm. Apón, pozo VLA-0711, prof. 14531'11"; (D-E) Fm. Apón, pozo VLA-0978, prof.13953'1". (León, 2011).
5.2.2.13.- Microfacies MF13: mudstone – wackstone / wackestone
bioclástico nodular.
Esta microfacies (Figura 35) constituye un volumen importante de los depósitos carbonáticos en formaciones Lisure y Apón; fue observada en los núcleos recuperados de todos los pozos analizados. Está compuesta de capas y/o nódulos alargados de calizas gris claro a gris oscuro (Figura 35A), con cantidades
moderadas de restos desarticulados y fragmentados de moluscos, principalmente bivalvos y gastrópodos. Otros componentes menores incluyen fragmentos de equinodermos, algas calcáreas y foraminíferos bentónicos arenáceos. Son comunes los granos de cuarzo mono-cristalinos, tamaño arena fina, angulares a sub-redondeados bien escogidos (Figura 35B-C). Localmente ocurre pirita a lo largo de superficies de estilolitización y cementación con calcita gruesa inequi-granular (Figura 35B-C,E).
Las capas de esta microfacies son generalmente gruesas, 5-19 pies de espesor, si bien se reconocieron capas por debajo de los 3 pies de espesor. Por lo general, las capas muestran un contacto neto (localmente transicional) con las rocas infrayacentes y neto a transicional con las rocas suprayacentes. En muchos casos, las láminas, gruesas (perturbadas por la compactación), de material arcilloso muestran un color marrón oscuro a ocre. La bioturbación es típica en estos depósitos y le imprime a la roca un aspecto nodular o de pseudo-brecha. Las estructuras biogénicas son por lo general robustas, de 1-5 cm de diámetro, horizontales a oblicuas y en algunas porciones se extienden por más de un pies, hasta desaparecer en los límites del núcleo. La morfología y dimensiones de estas estructuras son compatibles con el icnogénero Thalassinoides.
Esta microfacies es interpretada como un depósito lagunar restringido. La abundancia de lodo calcáreo, la ausencia aparente de estructuras formadas por tracción y la asociación faunística sugiere depositación en ambientes subacuáticos de baja energía, probablemente de submarea sobre una rampa de poca pendiente. La bioturbación intensa indica condiciones de buena oxigenación en el fondo marino. Facies similares han sido interpretadas como depósitos lagunares restringidos en el Grupo Muscatatuck del Devónico medio en Indiana suroriental (Leonard, 1996) y en unidades del Ordovícico medio a tardío en Kentucky y Virginia (Pope y Read, 1997). El carácter fragmentado de las conchas de moluscos en algunas capas podría ser el producto de eventos de tormenta (Leonard, 1996).
114
Figura 35.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wackestone” /“wackestone” bioclástico nodular, microfacies 13. (A) Fm. Lisure , pozo VLA-0978, prof. 13824'; (B-C) Fm. Apón, pozo VLA-0711, prof. 14821'3"; (D-E) Fm. Apón, pozo SVS-0225, prof. 4991'4". (León, 2012)
5.2.2.14.- Microfacies MF14: mudstone – wackstone / wackestone
(floatstone) de pelecípodos.
Esta microfacies (Figura 36) es quizás la más común en el Grupo Cogollo, está compuesta de calizas lodosas, gris oscuro oliva a marrón oscuro, dominadas por conchas desarticuladas, fragmentadas, desgastadas y en menor proporción enteras de bivalvos; comúnmente rudistas en las formaciones Apón y Lisure, mientras que
en Maraca son ostráceos. Las conchas pueden alcanzar hasta 5 cm de largo (Figura 36A), en varios casos están horadadas, pueden estar aisladas (“flotando” en la matriz) o agrupadas, produciendo contactos puntuales a suturados (Figura 36-E), pero con cantidades significativas de lodo calcáreo. Otros componentes bioclásticos incluyen los fragmentos de equinodermos y localmente algas verdes. También puede contener foraminíferos bentónicos, peloides muy pequeños y localmente tubos de serpúlidos bien desarrollados (hasta 6 mm de diámetro).
La matriz es mayormente micrítica, pero puede contener cantidades variables de arcilla, materia orgánica y cemento calcítico.Las capas de caliza varían de 1-8 pies de espesor, pero predominan las capas delgadas que no superan los 3 pies. La estratificación es ligeramente irregular y bien marcada, originando contactos netos con las capas adyacentes. En estas calizas, las estructuras sedimentarias primarias son pocas y restringidas a láminas delgadas y discontinuas de material arcilloso, pero son comunes las diagenéticas como superficies de disolución rizadas y estilolitas de poca y gran amplitud. Muchos bioclastos han sufrido lavado y posterior cementación. Varias capas presentan fracturas, por lo general delgadas (1-3 mm), rellenas con calcita blanca o abiertas (Figura 36D-E). Hacia el tope de la Formación Maraca, i.e., a largo del contacto con la Formación La Luna suprayacente, la última capa de esta microfacies muestra conchas y fracturas truncadas.
La abundancia de lodo calcáreo en esta litofacies, la asociación en el contenido fósil y la ausencia aparente de estructuras sedimentarias de tracción sugieren depositación en un ambiente somero de baja energía. Sin embargo, la variación en el grado de empaquetamiento y el carácter desarticulado y fragmentado de los ostráceos en la Formación Maraca y de los rudistas en las formaciones Apón y Lisure, sugieren retrabajo y transporte durante episodios de alta energía, posiblemente por corrientes u olas originadas por tormentas.
116
Figura 36.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wackestone”/“wackestone” de pelecípodos, microfacies 14. (A) Fm. Lisure, pozo SVS-0225, prof. 14929'3"; (B-C) Fm. Apón, pozo VLA-0978, prof. 13928'6"; (D-E) Fm. Apón pozo SVS-0225, prof. 15042'9". (Rodríguez, 2011).
5.2.2.15.- Microfacies MF15: mudstone – wackestone / wackestone
(floatstone) con foraminíferos bentónicos (orbitolínidos) y algas
calcáreas.
Caliza gris oscuro oliva a marrón claro, con cantidades moderadas de lodo calcáreo, compuesta predominantemente por foraminíferos bentónicos orbitolínidos comúnmente bien preservados (Figura 37). Estos foraminíferos grandes ~2-4,5 mm de largo (Figura 37B-E) generalmente están asociados con algas calcáreas verdes
(dasicladáceas) y peloides, en menor contenido con foraminíferos bentónicos miliólidos y textuláridos, fragmentos bioclásticos muy pequeños derivados de moluscos y equinodermos. Algunas capas contienen fragmentos de algas rojas e intraclastos, pocos granos muy finos de cuarzo y/o glauconíta. Son comunes los nódulos de pirita y localmente la matriz puede estar parcialmente dolomitizada.
Las capas varían de ~1-5 pies de espesor y están limitadas por contactos gradacionales a netos. En estos depósitos son frecuentes las laminaciones de material arcilloso, ligeramente ondulada y estratificación delgada. Varias capas muestran bioturbación, de escasa a moderada, con formas cilíndricas no revestidas interpretadas como Planolites (~5-9 mm de diámetro) y Thalassinoides (~2 cm de diámetro); localmente ocurren Teichichnus. Las superficies rizadas de disolución, estilolitas de variable amplitud y fracturas muy delgadas (<1,5 mm) son comunes. Las fracturas pueden ser abiertas o cerradas, estas últimas predominantes y rellenas con calcita blanca equi-dimensional (Figura 37B-E). La porosidad visible está vinculada a las fracturas abiertas, si bien su escasez y dimensiones podrían afectar su capacidad efectiva y, por ende, la permeabilidad. Esta microfacies es característica de la Formación Apón, fue identificada en los núcleos de los pozos CLA-0111, SVS-0225, VLA-0978 y VLB-0704, y es de gran importancia ya que contiene el Orbitolina (Mesorbitolina) texana en un intervalo que parece ser sincrónico en la cuenca de Maracaibo (e.g., Méndez, 1989). La microfacies MF15 está comúnmente asociada con las microfacies MF11, MF12 y MF16.
Los foraminíferos orbitolínidos son abundantes en un espectro de ambientes carbonáticos cretácicos, desde lagunares a plataformales más profundos (e.g., Pittet
et al., 2002). La asociación de grandes orbitolínidos con algas calcáreas verdes es
interpretada por Arnaud-Vanneau (1986) como evidencia de una ecología epífita de orbitolínidos, es decir, de una relación simbiótica entre los dos grupos (Leutenegger, 1984). La presencia de algas verdes dasicladáceas, comunes en aguas someras y oxigenadas, junto con la textura, asociación de faunística y la bioturbación, sugiere que esta microfacies fue el resultado de sedimentación en un ambiente lagunar marino somero. El gran tamaño de los orbitolínidos pudiera ser el resultado de condiciones asociadas con aguas ligeramente turbias con poca iluminación y abundantes niveles tróficos con poco aporte de sedimento (Hottinger, 1997).
118
Figura 37.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “mudstone”-“wackestone” /“wackestone” con foraminíferos bentónicos orbitolínidos y algas verdes, microfacies 15. (A) Fm. Apón, pozo VLA-0978, prof. 14082'; (B-C) Fm. Apón, pozo VLA-0978, prof. 14082'7"-14083'; (D-E) Fm. Lisure, pozo VLA-0711, prof. 14328'. (León, 2012)
5.2.2.16.- Microfacies MF16: packstone / grainstone (rudstone) dominado
por foraminíferos bentónicos (orbitolínidos).
Esta microfacies (Figura 38) está constituida por calizas gris a gris oliva, soportadas por granos, compuesta principalmente de foraminíferos bentónicos orbitolínidos, aproximadamente 2-4,5 mm, que le imprimen a la roca una textura de “rudstone” (Figura 38A), sensu Embry y Klovan (1971). Comúnmente, los foraminíferos están asociados con peloides, intraclastos y fragmentos de algas calcáreas (verdes y rojas), en muy poca proporción se reconocen fragmentos de pelecípodos y equinodermos. La matriz es poca a ausente y generalmente el espacio inter-granular está cementado por un mosaico de cristales inequi-dimensionales de calcita. Locamente, la microfacies puede estar parcialmente dolomitizada (Figura 38D). La ocurrencia de cuarzo autigénico y pirita es común en esta microfacies.
Estos depósitos pueden formar intervalos estratificados cuyas capas varían de 1-5 pies de espesor, limitadas por contactos netos, irregulares, y localmente erosivos (i.e., en el pozo VLA-0978). Algunas capas muestran laminaciones delgadas de material arcilloso, estratificación inclinada y particiones de arcilla. La bioturbación es localizada, se reconocen trazas de Planolites y Thalassinoides. Son frecuentes y localmente numerosas las estilolitas horizontales a oblicuas, bifurcadas, de baja amplitud, que localmente forman contactos estilolíticos y suturados entre granos (Figura 38E). También ocurren fractura delgadas (2-7mm de ancho), oblicuas a verticales, cementadas por calcita. Localmente presenta cavidades pequeñas (milimétricas), alargadas a irregulares, rellenas de calcita y con evidencia de disolución parcial, generando porosidad móldica e intra-granular, cuyos valores varían de 1-5% (Figura 38E). Esta microfacies comúnmente está asociada con la microfacies MF15 y localmente con microfacies intraclásticas.
La laminación y estratificación inclinada en algunas capas sugieren ambientes con agitación esporádica y probable acción del oleaje o marea. La asociación de estos orbitolínidos con intraclastos y fragmentos de algas rojas, los ubica en un contexto marino abierto con moderada energía, posiblemente en la transición de rampa interna a rampa media.
120
Figura 38.- Fotografía de núcleo (A) y fotomicrografías (B-E) de calizas soportadas por grano y dominadas por foraminíferos orbitolínidos, microfacies 16. (A) Varias capas muestran laminación/estratificación inclinada, pozo SVS-0225, prof. 15195'; (B-C) “grainstone” de orbitolínidos, varios fragmentados, pozo VLA-978, prof. 14057'5", (D) “packstone” con matriz dolomitizada, pozo VLB-0704, prof. 14511'2"; (E) “grainstone” con orbitolínidos y algas verdes muy apretados, pozo CLA-0111, prof. 15911'. Todas las muestras pertenecen a la Fm. Apón. (Rodríguez, 2011)
5.2.2.17.- Microfacies MF17: brecha intraclástica.
Esta microfacies (Figura 39) se ha reconocido en las formaciones Apón y Lisure. El espesor varía de 0,5-6 pies. Los mayores depósitos ocurre al tope de la Formación Lisure en el pozo VLA-0711 y en la parte media y superior de Apón en el pozo SVS-0225. También fue identificada hacia el tope de esta formación en los núcleos de los pozos CLA-0111 y VLB-0704. La microfacies consiste en una brecha soportada por clastos y localmente por matriz (Figura 39A-B), cuyo contacto con las rocas infrayacentes es difuso y marcado por un aumento progresivo en el grado de perturbación de la roca caja, mientras que el contacto superior es brusco. La matriz varía de gris claro a gris oliva y está constituida por material calcáreo y siliciclástico de fino a medio, con algunos fragmentos bioclásticos (Figura 39C-D), localmente similar al material de la roca suprayacente. Los clastos son de calizas masiva o granulares, de composición similar a la de la roca infrayacente, angulares a sub-redondeados (i.e., en el pozo SVS-0225) y varían de unos pocos milímetros hasta 7 cm, por lo general, muestran buena correspondencia entre sí y sus contactos con la matriz es brusco y bien marcado.
Localmente ocurren capas delgadas (~6 cm) de brechas soportadas por matriz (i.e., en el pozo VLB-0704), donde el contacto con las rocas infrayacentes es neto, erosivo y localmente bioturbado, mientras que el contacto superior es gradacional (Pinto et al., 2008). Los clastos son monomícticos (caliza aparentemente masiva), localmente sideritizados y difieren o son similares litológicamente de las capas infrayacentes. Son mal escogidos, angulares a sub-redondeados y varían de unos pocos milímetros hasta 3,5 cm. La matriz varía de gris claro a gris y está constituida por material arenoso cuarzoso y calcáreo de fino a medio. Este tipo de depósitos ocurre en la base de un intervalo dominado por la microfacies de arenisca de alta energía con estratificación cruzada (MF24). El grado de redondez, la asociación con depósitos de alta energía y la diferencia litológica de los clastos con las capas adyacentes indica erosión y transporte por corrientes y/o olas. La depositación u origen de esta brecha delgada posiblemente ocurrió en un ambiente de rampa interna afectada por oleaje normal o eventos de tormenta.
En ambos casos, la similitud litológica de algunos o todos los clastos con las capas infrayacentes y el grado de redondez sugieren rompimiento o fracturamiento en sitio,
122 probablemente asociado con procesos superficiales durante exposición sub-aérea o con la acción de corrientes. La ausencia de otros indicadores de exposición prolongada como grietas de desecación, rizolitos, etc., sugiere que la exposición no fue prolongada o que estas evidencias fueron borradas durante la depositación de los depósitos suprayacentes. La presencia de clastos de composición diferente a la roca caja (e.g., pozo VLB-0704), podría indicar retrabajo de otras facies en otros sectores de la plataforma.
Figura 39.- Fotografías de núcleos (A-B) y fotomicrografías (C-D) de brecha intraclástica, microfacies 17. (A-B) Brechas soportadas por clastos y matriz; los clastos muestran buena correspondencia entre sí, indicando poco transporte y desarrollo en sitio; Fm. Apón, pozos CLA-0111, prof. 15945'' y SVS-0225; prof. 15087', respectivamente; (C-D) matriz de una brecha similar en la Fm. Lisure, compuesta de intraclastos embebidos en un material calcáreo-siliciclástico, pozo VLA-0711, prof. 15057'2". (Rodríguez, 2011).
5.2.2.18.- Microfacies MF18: packstone / packstone - grainstone /
grainstone oolítico.
Esta microfacies (Figura 40) constituye un componente importante en la Formación Maraca y consiste de calizas grises, con abundantes ooides (>75 %) y en menor proporción (<25 %) fragmentos de bivalvos y equinodermos, peloides, intraclastos y granos finos de cuarzo. Sin embargo, pueden encontrarse capas delgadas en las formaciones Apón y Lisure, donde presentan un menor contenido de ooides (~50%) y generalmente están asociados con cantidades moderadas de intraclastos y fragmentos retrabajados de algas calcáreas.
En general, las capas varían de pocas pulgadas a 10 pies en espesor, están limitadas por superficies irregulares a planas e inclinadas (Figura 40A) formando contactos netos a transicionales y erosivos. Los ooides pueden ser simples o compuestos (Figura 40B-E), de granulometría arenosa fina superior a gruesa inferior (0,2-0,6 mm). En general son esféricos a ovalados, exhiben estructuras tangenciales (revestimiento múltiple) y buen escogimiento); similares a los tipos 1 y 3 de Strasser (1986). Localmente pueden estar deformados. El espacio poral comúnmente está relleno con cemento calcítico equi-granular y en algunos intervalos (e.g., en capas de las formaciones Apón y Lisure) contiene poco lodo calcáreo. La estratificación cruzada (festoneada?) es común en esta microfacies. Los núcleos de los ooides son granos de cuarzo, fragmentos bioclásticos (bivalvos, gasterópodos, algas verdes, foraminíferos, briozoas, y equinodermos) y, en algunos casos, granos de glauconita e intraclastos (Figura 40). Las porosidades en esta microfacies es relativamente baja (1-3%) del tipo móldica, intra-granular y por micro-fracturas, no obstante, localmente se pueden encontrar valores que oscilan de aproximadamente 8% (e.g., en el pozo VLE-0738).
Esta microfacies sugiere depositación en un ambiente de aguas someras y agitadas, bajo la acción del oleaje. Las texturas depositacionales soportadas por granos sugieren ambientes depositacionales caracterizados por condiciones de energía hidrodinámica relativamente altas. Estos depósitos de alta energía están generalmente asociados con barras o bajíos carbonáticos en la transición lagunar restringido a marino abierto (e.g., van Buchem et al., 2002), El nivel de energía puede asociarse indirectamente al predominio de estructuras tangenciales en los
124 ooides, las cuales sugieren un escenario depositacional de energía moderada a alta (Strasser, 1986). La depositación por encima del tren de oleaje puede asociarse con la ocurrencia de estratificación cruzada, probablemente festoneada, que refleja la migración de dunas sobre el fondo marino (Betzler et al., 2007). Estas condiciones son típicas de bancos y bajíos de arena en la transición rampa interna a media.
Figura 40.- Fotografía de núcleo (A) y fotomicrografías (B-E) de calizas ricas en ooides, microfacies 18. (A) Fm. Maraca, pozo VLA-0711, prof. 14022'; (B-C) Fm. Maraca, pozo VLA-0711, prof. 14021'; (D-E) Fm. Maraca, pozo VLA-0711, prof. 14015'2''. (Rodríguez, 2011)
5.2.2.19.- Microfacies MF19: mudstone – wackstone /wackstone -
packstone (floatstone) oncolítico.
La microfacies (Figura 41) está compuesta por calizas gris a gris oscuro, con abundante a moderada cantidad de lodo micrítico y proporciones variables de oncoides (Figura 41A-B). La mayoría de los oncoides varían de pocos milímetros hasta 2 cm de diámetro y algunos tienen revestimientos micríticos muy delgados. Estas partículas están generalmente asociadas con fragmentos de equinodermos y moluscos, algas calcáreas (rojas y/o verdes), con menores proporciones de foraminíferos bentónicos, ostrácodos, peloides, ooides y granos limosos de cuarzo; algunos intervalos contienen glauconia. Las capas varían de 1-6 pies de espesor y están limitadas por superficies bien marcadas y aparentemente planas.
Por lo general, los oncoides en esta microfacies tienen núcleos compuestos de fragmentos de equinodermos, moluscos y tubos de serpúlidos (Figura 41C-D). La corteza de los oncoides es muy delgada, a escala sub-milimétrica, y comúnmente contienen granos limosos de cuarzo. Los oncoides se encuentran embebidos en una matriz lodosa (micrítica) con cantidades variables de granos muy finos a limosos de cuarzo y fragmentos esqueléticos (equinodermos y moluscos) milimétricos. Son comunes en esta microfacies las estilolitas y micro-estilolitas, irregulares y bifurcadas, generalmente rellenas de material limoso siliciclástico. La microfacies carece de porosidad visible. Se encuentra asociada con varias microfacies pero más comúnmente con microfacies de calizas lodosas (MF6, MF9 y MF14), localmente se encontraron capas asociadas con microfacies de algas rojas e intraclásticas (e.g., en el pozo VLA-0711).
Los oncoides pueden ocurrir en una gran variedad de ambientes depositacionales, desde continentales hasta marino profundo (Flügel, 2004). El grado de redondez, uniformidad y el desarrollo de láminas concéntricas de estas partículas se considera el resultado de la acción intermitente y velocidad de las corrientes (Tucker and Wright, 2004; Flügel, 2004). La cantidad moderada de lodo micrítico, la ocurrencia de oncoides con algas calcáreas y la asociación de esta microfacies con otras microfacies interpretadas como lagunares (e.g., MF14), sugieren depositación en un ambiente similar con períodos intermitentes de agitación. El ambiente se interpreta como lagunar somero afectado por episodios de moderada energía, sobre una
126 rampa interna; Yurewicz (1980, 1981) sugiere profundidades de agua menores a los 5 m.
Figura 41.- Fotografías de núcleos (A-B) y fotomicrografías (C-D) de “mudstone”-“wackestone”/“wackestone”-“packstone” oncolítco, microfacies 19. (A-B) Fm. Apón, pozo VLA-0711, prof. 14803' y Maraca, pozo CLD-0052, prof. 15509', respectivamente; (C-D) el núcleo de los oncoides pueden mostrar estructura geopetal, fragmentos de conchas, granos muy finos de cuarzo y tubos de serpúlidos, Fm. Apón, pozo VLA-0711, prof. 14466'1". (León, 2012).
5.2.3 Asociación de microfacies de rampa media.
La asociación de microfacies de rampa media, está caracterizada por tres tipos de depósitos: uno que corresponde a los bajíos y bancos esqueletales depositados por encima de la nivel de oleaje de tormenta, con alta energía, otro que corresponde a canalizaciones locales donde predomina areniscas cuarzosas, calcáreas y glauconítica por último acumulaciones en ambiente protegido donde se concentran la mayor cantidad de mudstone y wackstone de moluscos, equinodermos, intraclastos con abundante lodo calcáreo.
Los bancos esqueletales (MF20, MF21, MF22) son interpretados como capas de tormentas. Las asociación de las microfacies MF23, MF25 y MF26, se desarrollan en la zona de submarea en ambiente protegido a abierto en general de baja energía con episodios de moderada energía.
5.2.3.1.- Microfacies MF20: packstone / packstone - grainstone (rudstone)
de pelecípodos.
Esta microfacies (Figura 42) es típica de las formaciones Apón y Maraca, en
esta última por lo general ocupando la parte superior de la unidad. Consiste
de calizas gris claro a marrón claro, soportadas por grano, con abundantes
conchas de pelecípodos (>50%), desarticuladas, algunas enteras, pero
mayormente fragmentadas. Los bivalvos son principalmente rudistas en las
formaciones Apón y en menor grado Lisure (Figura 42A) y ostráceos en la
Formación Maraca (Figura 42B). El tamaño de las conchas puede variar de
pocos milímetros hasta 7 cm de largo, algunas pueden estar horadadas, con
las cavidades cementadas o rellenas de material lodoso calcáreo. Otros
componentes de esta microfacies, pero en menor proporción, son los
bioclastos de equinodermos y algas calcáreas, localmente pueden contener
cantidades subordinadas de gastrópodos pequeños, ostrácodos, oncoides,
ooides y foraminíferos bentónicos. Como accesorios son comunes los granos
de cuarzo tamaño limo a arena fina, glauconia y fragmentos fosfáticos.
128
Las capas superiores de la Formación Maraca, localmente pueden contener
foraminíferos planctónicos. Los espesores de estos depósitos varían de ~1-10
pies, pueden ser estratificadas, pero la estructura física más común son las
laminas gruesas de material terrígeno limoso, continuas, onduladas, y
principalmente hacia la base de las capas. Están limitadas por contactos
transicionales a netos, inclinados a irregulares y bioturbados.
En las formaciones Apón y Lisure, las conchas de rudistas han sufrido
disolución y reemplazamiento selectivo, sugiriendo una composición
aragonítica original (Figura 42C-D). En esta microfacies son muy comunes los
efectos de compactación; las estilolítas y micro-estilolítas son abundantes,
ramificadas o anastomosadas, pueden estar abiertas o rellenas de material
insoluble (Figura 42D). Las fracturas son comunes y pueden ser abundantes,
de anchura variable, pero predominan las delgadas (1-2 mm), verticales,
sub-paralelas y oblicuas, generalmente rellenas de calcita, con algunas evidencias
de disolución. Las oquedades y cavidades intra-granulares son un elemento
común en esta microfacies, por lo general son pequeñas (3- 6 mm),
irregulares
a redondeadas, con o sin relleno, produciendo porosidad vugular, móldica e intra-granular que pueden alzar valores hasta de 10%. Esta microfacies presenta ligera impregnación en capas de la Formación Apón en el Pozo VLA-0978.La microfacies MF20 está generalmente asociada con las microfacies MF14 y MF12 en las formaciones Apón y Lisure, pero en la Formación Maraca es común encontrarla asociada con calizas granulares con fragmentos de algas roja y ooides. Esta microfacies ha sido interpretada por varios autores como biostromos de bivalvos formados en un escenario de rampa interna (e.g., Bartock, 1979; Yurewicz, 1980; Hambalek y Murat, 1994).
Figura 42.- Fotografías de núcleos (A-B) y fotomicrografías (C-D) de “packstone”/“packstone”-“grainstone” dominado por pelecípodos, microfacies 20. (A) Fm. Apón, pozo SVS-0225, prof. 14973'9"; (B) Fm. Maraca, pozo CLA-0097, prof. 15185'; (C-D) Fm. Lisure, pozo VLA-0978, prof. 13881'6''-13882'. (Rodríguez, 2011).
5.2.3.2.-
Microfacies
MF21:
“packstone”/“packstone”-“grainstone”
(“rudstone”) intraclástico con bioclastos.
Esta microfacies ocurre en toda la sucesión del Grupo Cogollo y fue reconocida en todos los núcleos de los pozos analizados. Está compuesta de calizas gris a gris oscuro (Figura 43.A) dominada por intraclastos, con cantidades variables de
130 bioclastos y muy poco lodo calcáreo (Figura 43B-E). Los intraclastos están compuestos de caliza lodosa (“mudstone” a “wackestone”), caliza bioclástica y/o caliza oolítica (Figura 43B-C), son de tamaños variables (0,3-3 mm de diámetro), pero moderadamente escogidos. El contacto entre los intraclastos y la matriz o cemento es por lo general neto. El contacto entre intraclastos puede ser puntual o tangencial. Como segundo componente están los peloides (0,1-1mm) y fragmentos de algas calcáreas (rojas y verdes). Los bioclastos pueden estar dentro o fuera de los intraclastos e incluyen foraminíferos bentónicos (especialmente miliólidos) y fragmentos de equinodermos, bivalvos y en menor proporción gastrópodos y ostrácodos. Son comunes los granos muy finos a limosos de cuarzo y granos de glauconia. En algunas capas, los intraclastos se encuentran dispuestos alrededor de estructuras redondeadas, interpretadas como bioturbaciones (Figura 43D-E).
Esta microfacies constituye capas de espesor variable (~1-9 pies), localmente con estratificación cruzada y algunas laminas discontinuas de material arcilloso. Fracturas muy delgadas, micro-estilolitas y estilolitas son comunes. La porosidad en esta microfacies puede ser inter-partícula, móldica o por fractura, esta última por lo general disminuida por relleno de calcita equi-dimensional. Los valores de porosidad están en el orden de 1-2%, sin embargo, en intervalos donde se combinan pequeñas fracturas parcialmente abiertas y oquedades sin relleno, pueden llagar hasta un 6% (e.g., capas en la formación Apón, pozo SVS-0225).
Las calizas con abundantes intraclastos pueden ocurrir en varias partes de una plataforma carbonática (e.g., D’Argenio et al., 1997). La ausencia de elementos que indiquen exposición sub-aérea, la bioturbación, la asociación de invertebrados bentónicos marinos y la relación estratigráfica con granos provenientes de bajíos o barras de arena, sugieren depositación en un ambiente marino somero. La abundancia de intraclastos, los cuales fueron removidos del sustrato, junto con su granulometría gruesa, escogimiento moderado y grado de redondez, sugiere un escenario de alta energía. En general, el contacto bien marcado entre los intraclastos y la matriz, la ocurrencia de ooides y bioclastos en los intraclastos y el truncamiento de bioclastos en los bordes de varios intraclastos indica consolidación del sustrato previo a la formación de los intraclastos (e.g., Demicco y Hardie, 1994, p. 42). La naturaleza de esta microfacies es interpretada como el producto de erosión y depositación durante períodos de fuerte oleaje, probablemente
intensificada por tormentas (D’Argenio et al., 1997; Yurewicz, 1981), en un contexto de rampa interna a media.
Figura 43.- Fotografía de núcleo (A) y fotomicrografías (B-E) de “packstone”/“packstone”-“grainstone” intraclástico con bioclastos, microfacies 21. (A) Fm. Apón, pozo VLA-0978, prof. 14142'4"; (B-C) Fm. Apón, pozo VLA-0978, prof. 13938'1''; (D-E) Fm. Apón, pozo SVS-0225, prof.15238'4". (Rodríguez, 2011)
