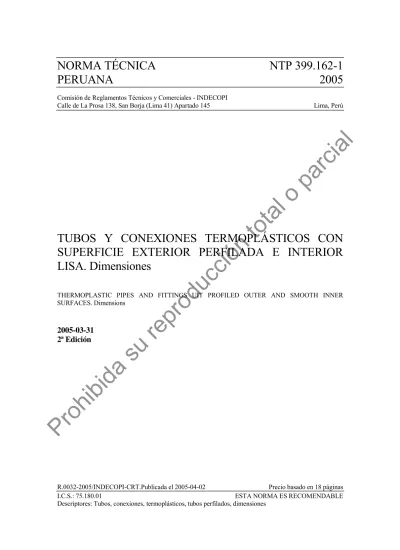

Calle de La Prosa 138, San Borja (Lima 41) Apartado 145 Lima, Perú
TUBOS Y CONEXIONES TERMOPLÁSTICOS CON
SUPERFICIE EXTERIOR PERFILADA E INTERIOR
LISA. Dimensiones
THERMOPLASTIC PIPES AND FITTINGS UIT PROFILED OUTER AND SMOOTH INNER SURFACES. Dimensions
2005-03-31 2ª Edición
R.0032-2005/INDECOPI-CRT.Publicada el 2005-04-02 Precio basado en 18 páginas
I.C.S.: 75.180.01 ESTA NORMA ES RECOMENDABLE
i ÍNDICE i PREFACIO ii 1. OBJETO 1 2. REFERENCIA NORMATIVA 1 3. DEFINICIONES 3 4. SERIES DE TUBOS 3 5. DIMENSIONES Y DESIGNACIONES 4 6. UNIONES 16 7. ANTECEDENTES 18
ii A.1 La presente Norma Técnica Peruana fue elaborada por el Comité Técnico de Normalización de Tubos Válvulas y Accesorios de Material Plásticos para el Transporte de Fluidos, mediante el Sistema 2 u Ordinario, durante el mes de noviembre de 2004, utilizando como antecedentes a los que se mencionan en el capítulo correspondiente.
A.2 El Comité Técnico de Normalización de Tubos Válvulas y Accesorios de material Plásticos para el transporte de Fluidos, presentó a la Comisión de Reglamentos Técnicos y Comerciales -CRT-, con fecha 2004-12-06, el PNTP 399.162-1:2004, para su revisión y aprobación; siendo sometido a la etapa de Discusión Pública el 2005-01-27. No habiéndose presentado ninguna observación, fue oficializado como Norma Técnica Peruana NTP 399.162-1:2005 TUBOS Y CONEXIONES
TERMOPLÁSTICOS CON SUPERFICIE EXTERIOR PERFILADA E INTERIOR LISA. Dimensiones, 2ª Edición, el 02 de abril del 2005.
A.3 Esta Norma Técnica Peruana reemplaza a la NTP 399.162-1:1999. La presente Norma Técnica Peruana ha sido estructurada de acuerdo a las Guías Peruanas GP 001:1995 y GP 002:1995.
B. INSTITUCIONES QUE PARTICIPARON EN LA ELABORACIÓN
DE LA NORMA TÉCNICA PERUANA
Secretaría Comité de Plásticos de la Sociedad Nacional de Industrias
Presidente Jesús Salazar Nishi Secretario Yulma Sánchez Carbonel
ENTIDAD REPRESENTANTE
NICOLL PERU S.A. Rita Vilchez Inga TUBOPLAST S.A. Ana María Luyo Ponce AMANCO DEL PERU S.A. Pilar Kanagusuku
iii POLITUBO S.A. Aldo Pasache Barros
CALIDAD PLÁSTICA José Motta Alcántara SEDAPAL Polo Agüero Sánchez COLEGIO DE INGENIEROS CAP. QUIMICA Alvaro Hurtado Mori INASSA Carlos Pomarino Chang CONSULTOR Juan Ávalo Castillo ANESAPA Balcor Campos Romero
---oooOooo---
TUBOS Y CONEXIONES TERMOPLÁSTICOS CON
SUPERFICIE EXTERIOR PERFILADA E INTERIOR
LISA. Dimensiones
1. OBJETO
Esta Norma Técnica Peruana establece los requisitos dimensionales (mm) para tubos termoplásticos extruidos con pared perfilada y superficie interior lisa, así como para conexiones fabricadas a partir de estos tubos. Estos tubos y conexiones también deben cumplir con la NTP 399.162-2.
Debido a su rigidez, estos tubos y conexiones pueden ser utilizados bajo tierra o sobre la superficie.
Para los propósitos de esta NTP, se consideran los tubos con perfiles externos, tubos con bordes o pestañas, tubos helicoidales pegados y tubos con inserciones espumadas en sus paredes.
NOTA 1: Las conexiones fabricadas en forma diferente, también pueden ser utilizadas en los trabajos de tubos.
Los tubos fabricados de acuerdo con esta NTP, también pueden ser utilizados como componentes en procesos de ingeniería.
2. REFERENCIAS NORMATIVAS
Las siguientes normas contienen disposiciones que al ser citadas en este texto, constituyen requisitos de esta Norma Técnica Peruana. Las ediciones indicadas estaban en vigencia en el momento de esta publicación. Como toda Norma está sujeta a revisión, se recomienda a aquellos que realicen acuerdos en base a ellas, que analicen la conveniencia de usar las ediciones recientes de las normas citadas seguidamente. El Organismo Peruano de Normalización posee, en todo momento, la información de las Normas Técnicas Peruanas en vigencia.
2.1 Normas Técnicas Peruanas
2.1.1 NTP 399.162-1:1999 TUBOS Y CONEXIONES TERMOPLÁSTICOS CON SUPERFICIE EXTERIOR PERFILADA E INTERIOR LISA. Dimensiones
2.1.2 NTP 399.162-2:1999 TUBOS Y CONEXIONES TERMOPLÁSTICOS CON SUPERFICIE EXTERIOR PERFILADA E INTERIOR LISA. Condiciones técnicas de entrega
2.2 Normas Técnicas Internacionales
2.2.1 DIN 323-1 Preferred numbers and preferred numbers series- Basic, calculated and rounded values 2.2.2 DIN 16961-2 Thermoplastics pipes and fittings with profiled
outer and smooth inner surfaces – Technical delivery conditions
2.2.3 DIN 19537-1 High-density polyethylene (PE.HD) pipes and fittings for drains and sewers – Dimensions 2.2.4 DVS -Richtlinie 2207-1 SchweiBen von thermplastischen Kunststoffen
– HeizelementschweiBen von Rohren, Rohrleitungsteilen und Tafeln aus PE-HD (Welding of high – density polyethylene pipes and pipe fittings for gas and water pipework)1 2.2.5 DVS- Richtlinie 2209-1 SchweiBen von thermplastischen Kunststoffen
– ExtrusionsschweiBen –Verfahren, Merkmale (Extrusion welding of thermoplatics – Welding procedure and characteristics)1)
3. DEFINICIONES
Para los propósitos de esta Norma Técnica Peruana se aplican las siguientes definiciones: 3.1 diámetro nominal: Es el diámetro en milímetros, en el cual el tamaño del
tubo está basado ( diámetro interno o externo), designado por dn..
3.2 diámetro externo: Es la distancia entre dos puntos cualquiera en la parte
externa de la circunferencia del tubo.
4. SERIES DE TUBOS
La clasificación de los tubos está basada en su rigidez anular, SR24. Como se especifica en
la Tabla 1, con los valores de la rigidez anular, siendo basadas en las series R 10 como en DIN 323-1
TABLA 1 - Rigidez anular Serie del tubo
1 2 3 4 5 6 7
Rigidez anular mínima (kN/m2) “Método de ensayo ISO 9969”
0,25 0,5 1 2 4 8 16
Rigidez anular mínima(kN/m2) “ Método de ensayo DIN 16961”
2 4 8 16 31,5 63 125
SR24, es un parámetro requerido para el diseño de sistemas de tuberías flexibles bajo la
acción de carga y su cálculo no se puede hacer con exactitud cuando se trata de tubos con pared perfilada exterior, tubos con pestaña o bordes, o tubos hechos de materiales compuestos. En estos casos, la rigidez se determinará conforme a NTP 399.162-2.
5. DIMENSIONES Y DESIGNACIONES
5.1 Tubos
5.1.1 Diámetros internos
El tamaño nominal de los tubos está basado en el diámetro interno, di, correspondiendo a
series R10 como en DIN 323-1 para diámetros internos de 100 mm a 630 mm y para series R 20 como en DIN 323-1 para diámetros internos de 710 mm a 3600 mm. Los diámetros internos comúnmente utilizados que no corresponden a ninguna de las series R 10 o R 20 han sido identificados por una nota al pie de la Tabla 2.
NOTA 2: Las dimensiones exactas deberán ser como lo especifica el fabricante.
Los tubos deberán ser fabricados con campanas y espigas (tipo I ó II) con terminales planos (tipo III). Dimensiones di , da y l1 y l2, serán a criterio del fabricante.
Los diseños mostrados en la figura 1 son solamente para efectos ilustrativos, pero las dimensiones serán las especificadas en la tabla 2.
La ilustración muestra, el tipo III de tubería. Es permitido un espesor de pared mayor en los extremos del tubo.
En ambas ilustraciones,
di es el diámetro interno del tubo;
da es el diámetro externo del tubo;
d1 es el diámetro interior de campana;
lo es la longitud total;
l1 es la longitud de la campana;
Tipo I
Tubos con campanas para cemento disolvente
Tipo II
Tubos con campanas para anillos elastoméricos Tipo III
Tubos con terminales planos
TABLA 2 - Tolerancias en los diámetros internos de las tuberías (mm)
Límite de desviación 2) Desviación superior Tamaño Nominal DN Diámetro interno de la tubería di Desviación menor para series 1 a 7 Para series 1 a 4 Para series 5 a 7 100 125 150 100 125 150 1) -3 -3 -4 +1 +2 +2 +2 +2 +3 200 250 300 315 350 200 250 300 1) 315 350 1) -5 -6 -8 -8 -9 +3 +4 +4 +5 +5 +4 +5 +6 +6 +7 400 450 500 600 630 400 450 1) 500 600 1) 630 -10 -11 -13 -15 -16 +6 +7 +7 +9 +9 +8 +9 +10 +12 +13 700 800 900 1000 700 1) 800 900 1000 -18 -20 -23 -25 +10 +12 +13 +15 +14 +16 +18 +20 1200 1400 1500 1600 1200 1) 1400 1500 1) 1600 -30 -35 -38 -40 +18 +21 +22 +24 +24 +28 +30 +32 1800 2000 2200 2240 2400 1800 2000 2200 1) 2240 2400 1) -45 -50 -55 -56 -60 +27 +30 +33 +34 +36 +36 +40 +44 +45 +48 2500 2600 2800 3000 3500 3600 2500 2600 1) 2800 3000 1) 3500 3600 -63 -65 -70 -75 -87 -90 +37 +39 +42 +45 +52 +54 +50 +52 -+60 +70 +72 1) No corresponde con series R 10 ó R 20 como en DIN 323-1.
2) Las desviaciones limites han sido calculados como sigue:
Para tubos de las series 1 a 4 : d – 0,025 di hasta d + 0, 015 d;
NOTA: Bajo común acuerdo entre fabricante y consumidor, es posible la fabricación de diámetros no incluidos entre los valores especificados en esta tabla, cumpliendo con los criterios de tolerancia establecidos aquí y con todos los demás requisitos indicados en esta NTP.
5.1.2 Diámetro exterior
TABLA 3 - Tolerancia en el diámetro exterior de los tubos (mm) Límite de desviación Tamaño nominal DN Diámetro externo del tubo da
Para tubos con insertos espumados
Para tubos con superficie externa perfilada 100 110 + 5 + 10 110 110 + 5 + 10 125 125 + 5 + 10 140 140 + 5 + 10 150 160 + 5 + 10 160 160 + 5 + 10 180 180 + 5 + 10 200 200 + 5 + 10 225 225 + 5 + 10 250 250 + 5 + 10 300 315 + 0,02 da + 0,04 da 400 400 + 0,02 da + 0,04 da 500 500 + 0,02 da + 0,04 da 600 630 + 15 + 30 700 710 + 15 + 30 800 800 + 15 + 30 900 900 + 15 + 30 1000 1000 + 15 + 30 1200 1200 + 15 + 30 5.1.3 Longitud
Los tubos deben ser suministrados en longitudes de 2 m, 3 m, 4 m, 5 m, 6 m, 10 m y 12 m, en longitudes aproximadas o longitudes fijas, sujetas a acuerdo. Los extremos del tubo deben ser cortados en ángulo recto con su eje.
TABLA 4 - Límite de desviaciones para el largo del tubo
Longitud Total lo Límite de desviación en (23±±±±2) °C, en mm Longitud aproximada + 100 Longitud fijada (hasta 12 m) + 50 0 5.1.4 Perfilado
Los tipos y dimensiones del perfil deben quedar a criterio del fabricante y deben ser descritos en las especificaciones del fabricante.
El tipo de perfil deberá cumplir con la rigidez anular de acuerdo con NTP 399.162-2.
5.1.5 Designación estándar
Designación de un tubo serie 4 tipo I PE-HD, de tamaño DN 1000, con una longitud total de 6 m:
Tubo NTP 399.162 – DN 1000 X 6 – 4 I – PE – HD
5.2 Conexiones
5.2.1 General
Las conexiones deberán ser fabricadas uniendo segmentos de tubos, y la rigidez al anillo deberá ser por lo menos igual al del tubo al que se va a unir. En el caso de conexiones con campana, esto se aplica a campanas que tienen una espiga terminal insertada. Las dimensiones de las conexiones del tipo I, II, ó III fabricadas con secciones de tubos soldados se encuentran en los apartados 5.2.2 a 5.2.5. Las Figuras del 2 al 4 son solamente de propósitos ilustrativos y no demuestra el perfil de la pared de las conexiones, pero las dimensiones deberán ser como se especifica en las Tablas del 5 al 8.
5.2.2 Codos segmentados
Tipo I codos segmentados con campanas para unión con cemento disolvente. Tipo II codos segmentados con campanas para unión con anillo elastomérico Tipo III codos segmentados con terminales planos.
Codos segmentados tipo I Codos segmentados tipo III FIGURA 2 - Codos segmentados
Designación de una serie 3 tipo I PE-HD codos segmentado (SB) de tamaño DN 1 000, con α = 30°:
TABLA 5 - Dimensiones para codos segmentados (mm)
Dimensión l (aproximada) Número de segmentos 2 2 3 3 4 4 Tamaño nominal DN Diámetro Interior del tubo di Espesor de pared, t α = 15° α=30° α=45° α= 60° α= 75° α= 90°
Por debajo de 300 Fabricadas en orden
300 315 350 300 315 350 40 42 45 85 90 98 125 132 145 175 185 205 230 245 270 300 315 350 400 450 500 400 450 500 Como especifica el fabricante 50 58 65 110 125 135 165 185 205 230 260 290 305 345 385 400 450 500 600 630 700 600 630 700 80 83 90 160 168 185 245 260 290 345 365 405 460 485 535 600 630 700 700 800 900 700 800 900 92 105 120 192 215 240 295 330 370 410 460 520 545 615 690 710 800 900 1000 1200 1000 1200 130 160 265 320 415 495 575 695 770 920 1000 1200
Sobre 1200 Fabricadas a pedido
5.2.3 Ramal Y a 45°
Tipo I, Ramal Y con campana para unión con cemento disolvente Tipo II, Ramal Y con campana para unión con anillo elastomérico Tipo III, Ramal Y con terminales planos.
La ilustración muestra el Tipo I - Ramal Y La ilustración muestra el tipo III -Ramal Y
FIGURA 3 - Ramal Y de 45°
Designación de una serie 4 tipo I - PVC – U 45° Ramal (SEA) de tamaño DNI 1 = 600 y tamaño DN 2 = 400:
TABLA 6 – Dimensiones (mm) para ramales Y de 45°
Tamaño nominal DN 1 Diámetro interior del tubo, di11) Tamaño nominal DN 2 1) Diámetro interior del tubo, di2 Z 1 Z 2 Z3
Por debajo de 300 Fabricado a pedido
300 315 350 300 315 350 250 300 315 350 250 300 315 350 750 350 750 400 450 400450 250 300 315 350 400 450 250 300 315 350 400 450 900 400 900 500 500 250 300 315 350 400 450 500 250 300 315 350 400 450 500 1000 400 1000 600 630 600630 250 300 315 350 400 450 500 600 630 250 300 315 350 400 450 500 600 630 1200 400 1200 700 800 700 800 250 300 315 350 400 450 500 600 630 700 800 250 300 315 350 400 450 500 600 630 700 800 1400 500 1400
Sobre 800 Fabricado a pedido
5.2.4 Reducciones
Tipo I. Reducción con campanas para unión con cemento disolvente. Tipo II. Reducción con campanas para unión con anillo elastomérico. Tipo III. Reducción con terminales planos.
La ilustración muestra la reducción tipo I La ilustración muestra la reducción tipo III
Las dimensiones t 1 y t 2 deberán ser especificadas por el fabricante. FIGURA 4 - Reducciones
Designación de una reducción Tipo I serie 4 PE-HD (SR) de tamaño nominal DN 1 = 400 y tamaño nominal D 2 = 500 :
TABLA 7 - Dimensiones (mm) para reducciones
Tamaño nominal DN 1 Diámetro interno del Tubo d i1 Tamaño nominal DN 2
Diámetro interno del tubo d i2
Dimensión l (aproximada)
Menor de 300 Fabricadas a pedido
300 315 300 315 400 500 400 500 350 700 400 400 500 600 630 500 600 630 350 700 700 500 500 600 630 700 600 630 700 350 350 750 600 630 600 630 700 800 700 800 400 750 700 700 800 900 800 900 350 750 800 800 900 1000 900 1000 350 750 Sobre 800 Fabricadas a pedido
5.2.5 Adaptadores de PE-HD
Tipo I adaptador, con campana para unión con cemento disolvente. Tipo II adaptador, con campana para unión con anillo elastomérico. Tipo III adaptador, con terminales planos
Los adaptadores de PE-HD deberán ser fabricados de una sección del tubo con un tamaño nominal o un diámetro interno como se especifica en la tabla 2 y una campana PEGMS como se especifica en DIN 19537-1.
La Ilustración muestra un adaptador tipo I La Ilustración muestra el adaptador tipo III
La dimensión t será la especificada por el fabricante.
Designación de un adaptador serie 4 tipo I PE-HD con campana (SPA), de tamaño nominal DN 1= 800, acondicionado con una serie 2 tipo II PEGMS hendidura de tamaño nominal DN 2 = 200, soldado al adaptador en un ángulo, a, de 45°:
Adaptador NTP 399.162 – SPA – 800 – 4 I – PE-HD- 45-PEGMS- II 200 – 2
TABLA 8 - Dimensiones para adaptadores (mm)
Tamaño Nominal DN 1 Tamaño Nominal DN2 Diámetro Externo del Tubo, di 1) T m z α 300 300 100 100 125 125 150 150 200 200 250 250 300 300 110 125 125 140 160 180 200 225 250 280 315 355 400 500 Opcional Tamaño nominal como en la Tabla 2 400 1)
Como se especifica en DIN 9537-1.
6. UNIONES
Los tubos y conexiones deberán ser ensambladas por uniones pegadas o soldadas (véase Figuras 6 a 8 y 10) o insertando una espiga a la campana con anillo elastomérico (véase Figura 9). La unión soldada deberá ser de acuerdo con las especificaciones de DVS 2207-1 y DVS 2209-1.
FIGURA 6 - Soldadura a tope con FIGURA 7 - Soldadura a tope en V herramienta caliente simple por extrusión (para tamaños
nominales más grandes, también se permite la soldadura en X)
FIGURA 8 - Soldadura de campana por FIGURA 9 - Unión a presión con extrusión (soldadura interior para DN 800 sello elastomérico (Tipo de sello ó mayor) a criterio del fabricante)
7. ANTECEDENTES
7.1 DIN 16961:2000 Thermoplastic pipes and fittings with profiled outer and smooth inner surfaces-PARTE 1. Dimensiones 7.2 NTP 399.162-1:1999 TUBOS Y CONEXIONES TERMOPLASTICAS
CON SUPERFICIE EXTERIOR PERFILADA E INTERIOR LISA. Dimensiones
7.3 NTE INEN 2 059:2000 TUBOS DE PVC RIGIDO DE PARED ESTRUCTURADA E INTERIO LISA Y ACCESORIOS PARA ALCANTARILLADO. Requisitos
