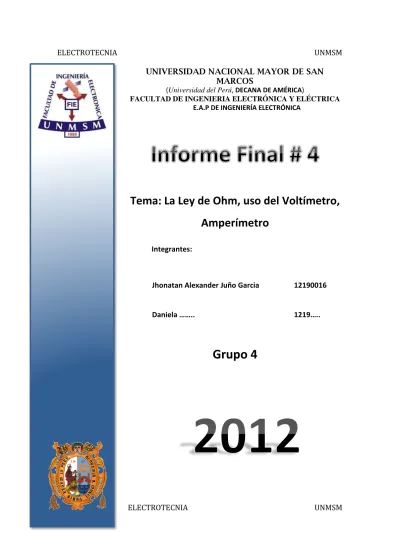

ELECTROTECNIA
UNMSM
UNIVERSIDAD NACIONAL MAYOR DE SAN
MARCOS
(Universidad del Perú, DECANA DE AMÉRICA)
FACULTAD DE INGENIERIA ELECTRÓNICA Y ELÉCTRICA E.A.P DE INGENIERÍA ELECTRÓNICA
Tema: La Ley de Ohm, uso del Voltímetro,
Amperímetro
Integrantes:
Jhonatan Alexander Juño Garcia
12190016
Daniela ……..
1219…..
Grupo 4
UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
(Universidad del Perú, DECANA DE AMÉRICA)
FACULTAD DE INGENIERIA ELECTRÓNICA Y ELÉCTRICA E.A.P DE INGENIERÍA ELECTRÓNICA
I. OBJETIVOS
Comprobar experimentalmente la Ley de Ohm en un circuito eléctrico.
Hace mediciones de tensión e intensidad de corriente, familiarizarse con el uso del voltímetro y el amperímetro.
Analizar e interpretar la relación entre las tres magnitudes.
Conocer y aplicar las normas de seguridad en la manipulación de circuitos de corriente continua, así como el correcto uso de los quipos
II. MATERIALES Y EQUIPOS Voltímetro Digital
Miliamperímetro analógico
Resistencias de diversos valores : 68Ω, 100Ω, 160Ω, 220Ω, 390Ω, 470Ω, 940Ω, 3.3K; 2watios
Fuente de alimentación
III. PROCEDIMIENTO
Montar circuito de prueba según el siguiente esquema:
-+
A
VDC R
I
Para la primera parte el valor de R sea constante R = 470Ω, con la fuente conectada procedemos a la medición la intensidad de corriente para V=5V, anotamos el valor en el cuadro I, procedemos a igual forma variando el voltaje a 10, 15, 20, 25, y 30 V, anotamos todos los valores obtenidos.
Luego procedemos ha hacer los cálculos teóricos. Con la ley de ohm y en base al voltaje y la resistencia, calculamos todas las intensidades de corriente. Continuamos para el segundo valor para R =940 Ω, procedemos de la misma
forma que para R=470 Ω, continuamos de igual manera con R = 3.3KΩ Utilizando papel milimetrado construimos los graficos I vs V,
comparamos las pendientes de cada grafica:
-+
A
VDC 470Ω
I
Calculo de I: De la ley de Ohm tenemos que 𝐼 470𝛺𝑉𝐷𝐶 Confoirme aumenta el voltaje aumenta la corriente que pasa por el resitor.
TABLA 1
V
O
L
T
A
J
E
INTENSIDAD DE CORRIENTE (mA)
R = 470 Ω
R = 940 Ω
R = 3300 Ω
VALOR
EXPERIMENT
AL
VALOR
TEORIC
O
VALOR
EXPERIMENT
AL
VALOR
TEORIC
O
VALOR
EXPERIMENTAL
VALOR
TEORICO
5
10.5
13.63
5.3
53
1.5
1.5
10
21.1
21.27
10.5
100.6
2.9
3.03
15
32
31.91
15
15.95
4.4
4.54
20
42
42.65
21
21.27
5.98
6.06
25
52.3
53.19
25
26.59
7.6
7.57
30
64
63.82
32
31.91
8.9
9.09
Ahora hacemos una modificación al circuito manteniendo contante el voltaje V=10 : -+
A
10V R I Vamos cambiando de resistor y anotando los valores que toma la corriente I, utilizando la ley de ohm calculamos lo valores de corriente para cada resistor. Finalmente utilizando la relación de potencia-Ley de ohm y con los valores obtenidos para la corriente calculamos la potencia teórica y la medida
Realizar las mediciones construimos la grafica I vs R, la cual tien la forma de hipérbola equilátera , lo que nos muestra la relación de proporcionalidad inversa entre la Intensidad de corriente y la resistencia.
V = 10 v (CONSTANTE)
POTENCIA QUE SE
DISIPA EN CADA
RESISTENCIA
P=VI
R (Ω)
I (mA)
VALOR
EXPERIMENTAL
VALOR
TEORICO
V. EXP
V.
TEORICO
68
148
147
1.48
1.47
100
100
100
1
1
160
62
62.5
0.62
0.625
220
46
45.45
0.46
0.45
390
26.2
26
0.262
0.26
470
21.2
22
0.212
0.22
IV. CUESTIONARIO FINAL
1. Indique elsentido de la corriente en el circuito de la fig 1.
-+
A
VDC R
I
Problemas de aplicación de la ley de ohm:
2. El voltaje a través del resistor de 10 Ω es 150 v . ¿Cuál es el valor de
la intensidad de la corriente?
V = I · R
150v = I · 10Ω
15A = I
3. Una corriente de 8A de intensidad circula a través de in resistor de
33Ω. ¿Cuál es el voltaje a través del resistor?
V = I. R
V = 8 . 33
La flecha indica el sentido de la corriente de la parte positiva de la fuente de mayor a menor potencial, esto es importante a la hora de conectar el amperímetro, pues si se conecta en la dirección opuesta la aguja marcaria valores negativos lo que puede dañar el instrumento
V = 264 v
4. A un resistor cuyo valor no se conoce, se le conecta un potencial de
48 voltios. La intensidad de la corriente que recorre por el resistor
es de 6A. ¿Cual es el valor del resistor?
R
R
4R = 8Ω
5. Calcule la potencia que van a disipar los resistores en la practica
6. Indique los equipos e instrumentos utilizados en esta practica
Voltímetro Digital Miliamperímetro analógico
POTENCIA QUE SE DISIPA EN CADA RESISTENCIA
P=VI Para V=10
R (Ω)
I(A)
P V. EXP
(W)
68
0.148
1.48
100
0.100
1
160
0.062
0.62
220
0.046
0.46
390
0.0262
0.262
470
0.0212
0.212
940
0.0105
0.105
3300
0.0029
0.029
Resistencias de diversos valores : 68Ω, 100Ω, 160Ω, 220Ω, 390Ω, 470Ω, 940Ω, 3.3K; 2watios
Conectores cocodrilo Fuente de alimentación
Presentación de los valores obtenidos del laboratorio: (Ver tablas)
V. CONCLUCIONES Y RECOMENDACIONES: La ley de ohm se cumple en los circuitos de corriente continua. Recomendaciones al manipular circuitos eléctricos.
Antes de hacer la medición comprobar el estado del circuito.
Usar la escala adecuada para evitar accidentes y daños a los equipos.
Cuidar los equipos de medición, usar según sus especificaciones o la indicación de la profesora.
Manipular con cuidado los puntos de medición, ya q se corre el peligro de una descarga eléctrica
Verificar la correcta asación del amperímetro a la hora de la medición, para evitar dañar al instrumento.
Tener cuidado con la polaridad al medir el voltaje, para el caso de los
multímetros digitales no hay mucho problema, pero si fuera analógica podría dañarse.
Mantener el orden en todo momento, y tener cuidado al momento de hacer la medición. VI. BIBLIOGRAFIA http://www.directindustry.es/fabricante-industrial/enderezador-74949-_3.html http://www.forosdeelectronica.com/f27/midiendo-voltajes-multimietro-circuito-cerrado-27556/ http://www.unicrom.com/Tut_medir_corriente_directa.asp http://es.scribd.com/doc/6307043/Manejo-del-Multimetro
