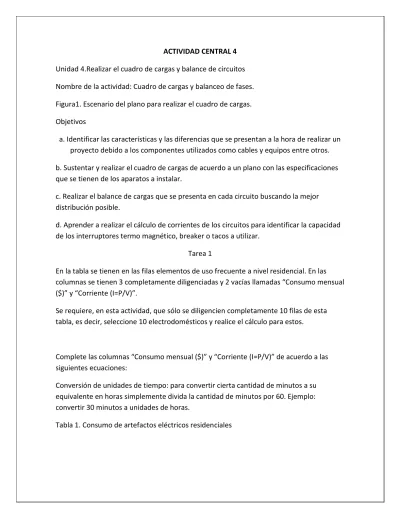

ACTIVIDAD CENTRAL 4 Unidad 4.Realizar el cuadro de cargas y balance de circuitos Nombre de la actividad: Cuadro de cargas y balanceo de fases. Figura1. Escenario del plano para realizar el cuadro de cargas. Objetivos
a. Identificar las características y las diferencias que se presentan a la hora de realizar un proyecto debido a los componentes utilizados como cables y equipos entre otros. b. Sustentar y realizar el cuadro de cargas de acuerdo a un plano con las especificaciones que se tienen de los aparatos a instalar.
c. Realizar el balance de cargas que se presenta en cada circuito buscando la mejor distribución posible.
d. Aprender a realizar el cálculo de corrientes de los circuitos para identificar la capacidad de los interruptores termo magnético, breaker o tacos a utilizar.
Tarea 1
En la tabla se tienen en las filas elementos de uso frecuente a nivel residencial. En las columnas se tienen 3 completamente diligenciadas y 2 vacías llamadas “Consumo mensual ($)” y “Corriente (I=P/V)”.
Se requiere, en esta actividad, que sólo se diligencien completamente 10 filas de esta tabla, es decir, seleccione 10 electrodomésticos y realice el cálculo para estos.
Complete las columnas “Consumo mensual ($)” y “Corriente (I=P/V)” de acuerdo a las siguientes ecuaciones:
Conversión de unidades de tiempo: para convertir cierta cantidad de minutos a su equivalente en horas simplemente divida la cantidad de minutos por 60. Ejemplo: convertir 30 minutos a unidades de horas.
Afeitadora 15 watts 10 minutos por día 0.072kwh/ 0.11A 127V Reloj 2 watts 24 horas por día 0.0024 kw Máquina de coser 100 watts 30 minutos por día 1.5 kwh 0.78A 127V Batidora 250 watts 15 minutos por día 1.87 kwh 1.9A 127V Juguera 450 watts 15 minutos por día 3.37 kwh 3.54A 127V Secador 700 watts 10 minutos por día 3.36 kwh 5.51A 127V Tubo fluorescente 40 watts 3 horas por día
3.6 kwh 0.31A 127V
Radio 40 watts 3 horas por día
3.6 kwh 0.31A 127V Tostadora 500 watts 15 minutos por día 3.75 kwh 3.93A 127V Bomba de agua 1/2HP 440 watts 20 minutos por día 4.35 kwh/$1443 3.46A 127V Videograbadora 100 watts 1hora 40’ por día 0.78A 127V Lámpara 60 watts 3 horas por día 5.4 kwh/$1771 0.47A 127V Procesador de alimentos 750 watts 15 minutos por día 5.62 kwh 5.90A 127V Secarropas centrífugo 450 watts 30 minutos por día 6.75 kwh 3.54A 127V Lavarropas semi-automático 400 watts 35 minutos por día 6.96 kwh 3.14A 127V Equipo de música 80 watts 3 horas por día 7.2 kwh/$2361 0.62A 121V Enceradora 500 watts 30 minutos por día 7.5 kwh 3.93A 127V Ventilador 100 watts 3 horas por día
9 kwh/$2952 0.78 A 127V Cafetera 900 watts 25 minutos por día 11.07 kwh 7.08A 127V Horno microondas 1200 watts 25 minutos por día 14.76 kwh/$4920 9.44A 127V Plancha 1000 watts 30 minutos por día 15 kwh 7.87A 127V Computador personal 600 watts 2 horas por día
36 kwh 4.72A 127V Aspiradora 1200 watts 30 minutos por día 18 kwh 9.44A 127V Televisor 180 watts 5 horas por día
90 kwh/$8856 1.41A 127V Lavarropas automático 2250 watts 35 minutos por día 39.15 kwh/$12.915 10.2A 127V
Extractor de aire 500 watts 3 horas por día
45 kwh 3.93A 127V Ducha eléctrica 3000 watts 40 minutos por día 59.4 kwh/$19.680 13.6A127V Horno eléctrico 2200 watts 1 hora por día 66 kwh 10A 127V Calentador eléctrico 1000 watts 3 horas por día
90 kwh 3.14A 127V Heladera 400 watts 8 horas por día 96 kwh Aire acondicionado (3000 frigorías) 935 watts 4 horas por día
112.2 kwh/$36.801 7.36A 127V Estufa 1500 watts 6 horas por día 270 kwh 6.81A127V Turbo calefactor 2000 watts 6 horas por día
360 kwh/$118.080
9.09A 127V
NOTA: El Voltaje que estoy empleando en los elementos es de 127V Luego de diligenciar las 10 filas de la tabla calcule:
Costo mensual esperado de la factura de servicios públicos R/si el costo de kwh en Colombia es de 328pesos diríamos que estaría pagando $208.008
Corriente total consumida si se encuentran los 10 electrodomésticos encendidos simultáneamente R/ los 10 elementos seleccionados son
Aire acondicionado 112.2 kwh Turbo calefactor 360 kwh Ducha eléctrica 59.4 kwh Horno microondas 14.76 kwh Televisor 90kwh lavadora39.15 kwh Ventilador 9 kwh Lámpara 5.4 kwh Equipo de música 7.2 kwh
Bomba de agua 4.35 kwh
Consumo total 701.46kwh mensual Tarea 2
A partir de los planos eléctricos de una casa, se han dado unas especificaciones para realizar el respectivo
Montaje eléctrico. Se debe determinar el tipo de cable y el calibre adecuado para los tomacorrientes eléctricos y la iluminación. También debe hacer el balanceo de cargas dependiendo del número de circuitos finales de la casa y garantizar un desequilibrio máximo entre fases del 5%. Recuerde incluir los cálculos.
Sala-Comedor: 2 bombillas de 100 W, televisión de 150 W, equipo de música 135 W. Cocina: 1 lámpara fluorescente de 30 W, nevera de 350 W, microondas 700 W, lavadora 800 W.
Habitación: 1 bombillas de 60 W, televisión de 80 W.
Estudio: 1 luminaria fluorescente de 35 W, ordenador portátil de 80 W. Baño: 1 bombillas de 25 W, secador de pelo de 1000 W.
Fase
Circuito/descripción
Potencias incluidas en el circuito Carga total por circuito
Protección eléctrica (A)
2bombillas 2lamparas fluorescentes 265w televisores 230w Equipo de sonido 135w Bombillo y portátil 105w Nevera y microondas 1050w 1785w I=P/V
I=1785/127 I=15A 2 Secador de pelo 1000w 1825w I=P/V I=1825/127 I=15A lavadora 800w bombilla 25w
Carga total del sistema 3610w
Desequilibrio entre fases Circuito 1 = 1785w Circuito 2 =1825w
Formula = Carga de fase Mayor – Carga de Fase Menor x 100 Carga Fase Mayor
= 1825 – 1785 = 40 = 0.02 x 100= 2% 1825 1825
